Tip produs	Mașină de spălat vase încorporabilă
Marcă	Bosch
Model	SHV4HBX40E
Dimensiuni (Î x L x A)	86 x 60 x 57 cm (reglabil)
Greutate	Aproximativ 45 kg
Tensiune de alimentare	230 V, 50 Hz
Putere absorbită	2400 W (estimare)
Capacitate	12 seturi de veselă
Clasă energetică	A+ (estimare)
Consum de apă	9,5 L per ciclu (estimare)
Nivel sonor	44 dB (estimare)
Programe de spălare	Eco, Intensiv, Rapid, Automat, etc.
Funcții speciale	Pornire întârziată, Uscare extra, VarioSpeed
Tip de instalare	Încorporabil sub blat
Culoare	Alb / Inox (conform model)
Sistem de coș	Coș superior cu raft pentru cești, coș inferior
Afișaj	LED timp rămas (TimeLight)
Siguranță	Detecție scurgeri, siguranță copii, blocare ușă
Întreținere	Curățare regulată a filtrelor, brațelor de pulverizare, garniturilor
Piese de schimb	Brațe de pulverizare, filtre, garnitură ușă, capac detergent, etc.
Reparabilitate	Ghid de reparații detaliat cu instrucțiuni de înlocuire

Întrebări frecvente - SHV4HBX40E BOSCH

Cum se pornește un program de spălare?

Asigurați-vă că aparatul este conectat, deschideți ușa, așezați vasele, adăugați detergentul, selectați programul dorit pe panoul de comandă și apăsați butonul Start. Închideți ușa.

Cum se curăță filtrele?

Scoateți coșul inferior, rotiți filtrul grosier în sens invers acelor de ceas și extrageți-l. Îndepărtați microfiltru. Clătiți filtrul sub apă curentă. Reasamblați aliniind săgețile.

Ce trebuie făcut dacă aparatul afișează un cod de eroare?

Consultați manualul de utilizare pentru semnificația codului. Cauzele comune includ un filtru înfundat, un braț de pulverizare blocat sau o alimentare cu apă defectă. Opriți alimentarea și verificați aceste elemente.

Cum se instalează corect mașina de spălat vase?

Instalarea trebuie efectuată de un profesionist. Asigurați-vă că aparatul este nivelat, bine fixat sub blat și că racordurile de apă și electricitate sunt conforme standardelor.

De ce nu se încălzește apa?

Verificați dacă programul selectat include încălzire (ex: program Eco). Dacă problema persistă, încălzitorul poate fi defect. Contactați serviciul de asistență.

Cum se înlocuiește brațul de pulverizare superior?

Deșurubați brațul în sens invers acelor de ceas, trageți-l în jos. Introduceți brațul nou și înșurubați-l bine. Asigurați-vă că se rotește liber.

Cum se curăță interiorul mașinii de spălat vase?

Scoateți filtrele și brațele de pulverizare. Utilizați un detergent specific pentru mașina de spălat vase sau oțet alb într-un ciclu gol. Ștergeți garniturile ușii.

Ce tip de detergent să folosesc?

Folosiți un detergent pudră, lichid sau tablete conceput pentru mașina de spălat vase. Respectați dozele recomandate. Pentru un rezultat mai bun, utilizați un agent de clătire.

Cum se ajustează înălțimea coșului superior?

Coșul superior poate fi ajustat în înălțime folosind șinele. Ridicați sau coborâți coșul în funcție de dimensiunea vaselor. Consultați manualul pentru detalii.

Cum se contactează serviciul de asistență Bosch?

Puteți contacta serviciul de asistență Bosch telefonic (numărul din manual) sau prin site-ul web. Aveți la îndemână numărul modelului și data achiziției.

MANUAL DE UTILIZARE SHV4HBX40E BOSCH

2. Apăsați panoul lateral pe aparat (2). 3. Fixați panoul lateral cu șuruburile (3).

Reparație

Instrucțiuni pentru reparații - Mașină de spălat vase

Referitor la acest document. 745

1.1 Informații importante 745 1.1.1 Aplicabilitatea 745 1.2 Explicația simbolurilor 745 1.2.1 Nivelurile de pericol.. 745 1.2.2 Simbolurile de pericol 745 1.2.3 Structura avertizărilor 746 1.2.4 Simbolurile generale 746

Siguranța 747

2.1 Instrucțiuni generale de siguranță 747 2.1.1 Toate aparatele electrocasnice 747

4.1 Înlocuirea blatului 749

4.1.1 Demontarea blatului 749 4.1.2 Montarea blatului 749 4.2 Montarea sistemului de coșuri 750 4.2.1 Montarea unui jgheab pentru tabla modelul de 86 cm 750 4.2.2 Montarea clemei de susținere a ceștilor 750 4.2.3 Montarea insertiei pentru aburitor 751 4.3 Înlocuirea sertarului varioDrawer 752 4.3.1 Demontarea sertarului varioDrawer 752 4.3.2 Montarea sertarului varioDrawer 753 4.4 Înlocuirea brațelor de pulverizare 754 4.4.1 Demontarea brațului de pulverizare 754 4.4.2 Montarea brațului de pulverizare 754 4.5 Înlocuirea filtrelor 755 4.5.1 Demontarea filtrelor 755 4.5.2 Montarea filtrelor 755 4.6 Montarea capului de pulverizare 756 4.7 Înlocuirea cablului de alimentare 757 4.7.1 Deconectarea cablului de alimentare 757 4.7.2 Conectarea cablului de alimentare 757 4.8 Înlocuirea capacului compartimentului pentru detergent 758

4.8.1 Demontarea capacului compartimentului pentru detergent 758 4.8.2 Introducerea arcului 758 4.8.3 Montarea capacului compartimentului pentru detergent 758

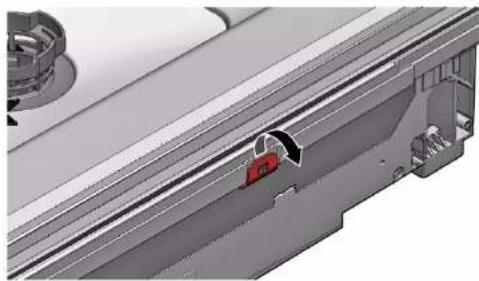

4.9 Înlocuirea capacului pompei de apă uzată 759

4.9.1 Demontarea capacului pompei de apă uzată 759 4.9.2 Montarea capacului pompei de apă uzată 759

4.10 Înlocuirea panoului lateral 760

4.10.1 Demontarea panoului lateral 760 4.10.2 Montarea panoului lateral 761

4.11 Înlocuirea ușii exterioare 762

4.11.1 Demontarea ușii exterioare 762 4.11.2 Montarea ușii exterioare 762

4.12 Înlocuirea panoului de control 764

4.12.1 Demontarea panoului de control 764 4.12.2 Montarea panoului de control 764

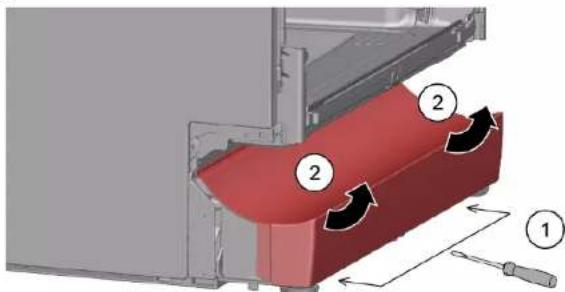

4.13 Fixarea arcurilor ușii 765 4.14 Înlocuirea panoului de la picioare 767

4.14.1 Demontarea panoului de la picioare 767 4.14.2 Montarea panoului de la picioare 767

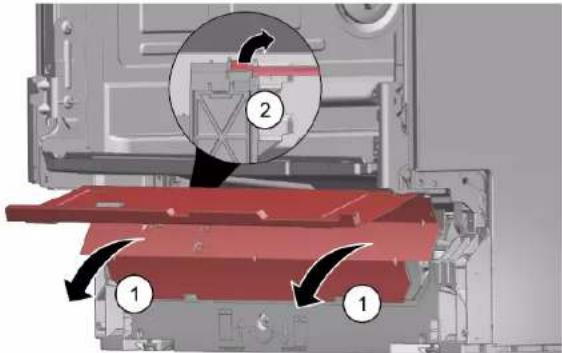

4.15 Înlocuirea plăcii de bază 768

4.15.1 Demontarea plăcii de bază 768 4.15.2 Montarea plăcii de bază 768

4.16 Înlocuirea canalului de preaplin 769

4.16.1 Demontarea jgheabului de preaplin 769 4.16.2 Montarea canalului de preaplin 770

4.17 Înlocuirea ușii interioare 772

4.17.1 Demontarea ușii interioare 772 4.17.2 Montarea ușii interioare 772

4.18 Înlocuirea balamalei ușii 773

4.18.1 Demontarea balamalei ușii 773 4.18.2 Montarea balamalei ușii 773

4.19 Înlocuirea garniturii (inferioare) a ușii 775

4.19.1 Demontarea garniturii ușii 775 4.19.2 Montarea garniturii ușii 776

4.20 Înlocuirea garniturii (superioare) a ușii 777

4.20.1 Demontarea garniturii ușii 777 4.20.2 Montarea garniturii ușii 777

Indicii pentru reparații - Mașină de spălat vase

4.21 Înlocuirea lămpii EmotionLight 778

4.21.1 Demontarea lămpii EmotionLight 778 4.21.2 Montarea lămpii EmotionLight 778

4.22 Înlocuirea lămpii TimeLight 781

4.22.1 Demontarea lămpii TimeLight 781 4.22.2 Montarea lămpii TimeLight 781

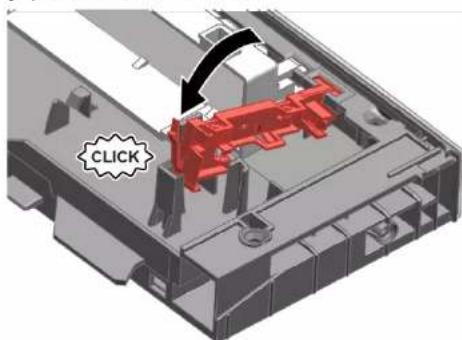

4.23 Înlocuirea lămpii Gap Illumination 782

4.23.1 Demontarea lămpii Gap Illumination 782 4.23.2 Montarea lămpii Gap Illumination 783

Referitor la acest document

1.1 Informații importante

1.1.1 Aplicabilitatea

Aceste instrucțiuni de reparare îl ajută pe client să își repare singur aparatele, în conformitate cu normele de proiectare ecologică aplicabile (începând cu 03/2021).

Acestea conțin informații privind modul de înlocuire a pieselor de schimb specifice, inclusiv avertizări și pericole.

Dacă aveți întrebări, vă rugăm să luați legătura cu serviciul de relații cu clienții. Ne asumăm răspunderea pentru daune numai dacă instrucțiunile de reparare au fost respectate pe deplin.

1.2 Explicația simbolurilor

1.2.1 Nivelurile de pericol

Nivelurile de alertă sunt reprezentate printr-un simbol și un cuvânt de avertizare. Cuvântul de avertizare indică gravitatea pericolului.

Nivelul de alerta Semnificatie
PERICOL	Nerespectarea mesajului de averizare va provoca accidente grave Sau decesul.
VERTISMENT	Nerespectarea mesajului de averizare ar putea provoca accidente grave Sau decesul.
ATTENTIONARE	Nerespectarea mesajului de averizare ar putea provoca accidente usoare.
ATENTIE!	Nerespectarea mesajului de averizare ar putea provoca daune asupra proprietàti.

Tabel 1: Nivelurile de pericol

1.2.2 Simbolurile de pericol

Simbolurile de pericol sunt reprezentări simbolice care indică tipul de pericol. În acest document sunt utilizate simbolurile de pericol de mai jos:

Simbol de pericol Semnificatie
!	Mesaj de averizare general
	Pericol din cauza tensiunii eletrice
	Pericol deexplozie
	Pericol de tãiere
	Pericol de zdrobire

Referitor la acest document

Simbol de pericol Semnificatie
	Pericol din cauza suprafetelor fierbinti
	Pericol din cauza câmpului magnetic pu-temnic
	Pericol din cauza radiației neionizante

Tabel 2: Simbolurile de pericol

1.2.3 Structura avertizărilor

Avertizările din acest document au un aspect și o structură standard.

Exemplul următor prezintă un avertisment privind electrocutarea din cauza pieselor sub tensiune. Se menționează măsura necesară pentru a evita pericolul.

În acest document sunt utilizate simbolurile generale de mai jos.

Simbol general Semnificatie
i	Identificarea unai recomandari speciale (text și/sau grafică)
i	Identificarea unai recomandari simple (numai text)

Simbol general Semnificatie
	Identificarea unui link spre un videoclip in-structiv
	Identificarea sculelor necessitiesare
	Identificarea conditijilor preliminare nece-sare
	Identificarea unei stãrì (dacâ..., apoi...)
	Identificarea unui rezultat
Pornire Identificarea unei taste sau a unui buton
[00123456] Identificarea unui numâr de série
Stare Identificarea unui text/unei ferestre afisate (pe ecranul aparatului)

Pericol de electrocutare din cauza pieselor sub tensiune!

• Erorile care au loc în timpul reparațiilor efectuate la componentele electrice pot să ducă la electrocutări!
• Deconectați aparatul de la sursa de alimentare cu tensiune cu cel puțin 60 de secunde înainte de a începe lucrările.
• După reparație, este obligatorie efectuarea unei verificări de siguranță conform cu VDE 0701 sau cu reglementările naționale respective.

Pericol de rănire din cauza muchiilor ascuțite!

Pericol pentru siguranța/ funcționarea aparatului!

Utilizați numai piese de schimb originale.

Pericol de deteriorare a componentelor sensibile la electricitatea statică (ESD)! - Nu atingeți modulele, inclusiv conexiunile și căile conductorilor.

Desemnare Detali li	imagini
Şurubelnită Torx T20 cu orificiu [00340764]	100 mm, pentru Şuruburi cu șlft de siguranță
Şurubelnită Torx T15	Lungime 80 mm
Şurubelnită plată Lamâ de 10 mm x 1,6 mm x 200 mm
Patent cu cioc [00340871]	Lungime: 200 mm, drept

4.1 Înlocuirea blatului

Cerință:

Aparatul este deconectat de la sursa de energie electrică. Aparatul este complet accesibil.

4.1.1 Demontarea blatului

1. Demontați cele două șuruburi din spate (1) (opționale).
2. Apăsați în sus ambele clapete de fixare de sub blat (2).

1. Ridicați blatul ușor din partea din față (3).
2. Împingeți blatul îndepărtându-l de partea din spate (4).
3. Demontați partea superioară.

4.1.2 Montarea blatului

1. Blocați partea din spate a blatului în ghidaje utilizând colierele de fixare (1).

1. Împingeți blatul în față (2).
2. Apăsați partea din față a blatului în jos până când ambele mânere de prindere se fixează în poziție cu un clic (3).
3. Înșurubați la loc cele două șuruburi (4) (opțional).

Repararea

4.2 Montarea sistemului de coșuri

Cerință:

Coșul relevant a fost demontat din aparat.

4.2.1 Montarea unui jgheab pentru tableta la modelul de 86 cm

Scule speciale:

Ghidajul pentru tabletă [00614935] Clema de susținere a celor [00618565]

1. Introduceți jgheabul pentru tablete pe diagonală pe fața frontală a coșului.
2. Centrați compartimentul de colectare a tabletelor și fixați-l în poziție cu un clic.

4.2.2 Montarea clemei de susținere a ceștilor

Scule speciale:

Ghidajul pentru tăvi [00614935] Clema de susținere a ceștilor [00618565]

Când spălați cești, clema de susținere a ceștilor poate fi rabatată în sus. Unghiul suplimentar reduce acumularea apei pe fundul ceștilor. În cazul paharelor folosite, vă recomandăm să lăsați clema de susținere a ceștilor rabatată în jos. Dacă coșurile de sus sunt prevăzute cu inserție de plastic opțională, aceasta trebuie să fie întâi demontată.

1. Scoateți inserția de plastic.

1. Fixați în poziție cu un clic clema de susținere a ceștilor.

1. Rabatați clema în sus.

Repararea

1. Poziționați articolele de spălat.

4.2.3 Montarea inserției pentru aburitor Scule speciale:

Ghidajul pentru tăvi [00614935] Clema de susținere a ceștilor [00618565]

Montați inserția pentru aburitor cu piesele de capăt introduse sub sistemul coșului.

Repararea

4.3 Înlocuirea sertarului varioDrawer

1. Îndoiți clapetele sertarului spre interior.

4.3.1 Demontarea sertarului varioDrawer

1. Demontați mânerul în sus.
2. Apăsați pe inserțiile laterale din plastic spre exterior și apăsați-le în sus, afară de pe cadru.

Repararea

1. Îndoiți cu atenție urechile de ghidare spre exterior.

1. Trageți tijele rabatabile afară din urechi.
2. Apăsați cadrul metalic în partea din față, scotându-l de pe suporturi.

1. Împingeți cadrul metalic în spate, scotându-l din ghidaj.

4.3.2 Montarea sertarului varioDrawer

4.4.1 Demontarea brațului de pulverizare

1. Deșurubați brațul de pulverizare superior (1) și trageți-l în jos pentru a-l scoate (2).

1. Trageți brațul de pulverizare inferior în jos pentru a-l scoate.

4.4.2 Montarea brațului de pulverizare

1. Introduceți brațul de pulverizare inferior. Brațul de pulverizare se fixează în poziție cu un clic.
2. Introduceți brațul de pulverizare superior și înșurubați-l ferm în poziție.

Repararea

4.5 Înlocuirea filtrelor

4.5.1 Demontarea filtrelor

1. Rotiți filtrul de particule mari în sens antiorar (1) și scoateți sistemul de filtrare (2).

Asigurați-vă că în colectorul de apă nu cad impurități.

1. Împingeți filtrul microscopic în jos pentru a-l scoate.

4.5.2 Montarea filtrelor

1. Reasamblați sistemul de filtrare.

Asigurați-vă că opritoarele de pe filtrul de particule mari se fixează în poziție cu un clic.

1. Introduceți sistemul de filtrare în aparat și rotiți filtrul de particule mari în sens orar.

Asigurați-vă că marcajele cu săgeți se potrivesc.

Repararea

4.6 Montarea capului de pulverizare

1. Demontați coșul de sus.
2. Introduceți capul de pulverizare în suport (1) și rotiți spre dreapta (2).

Capul de pulverizare se fixează în poziție cu un clic.

Repararea

4.7 Înlocuirea cablului de alimentare

Cerință:

Aparatul este deconectat de la sursa de energie electrică. Aparatul este deconectat de la sursa de alimentare cu apă. Aparatele sunt accesibile.

4.7.1 Deconectarea cablului de alimentare

Mișcați ștecherul cablului de alimentare cu atenție în sus și în jos și trageți-l afar din priza de rețea.

4.7.2 Conectarea cablului de alimentare

ATENȚIE!

Supraîncălzirea conexiunii de rețea

Pericol de incendiu

Introduceți cablul de alimentare ferm, până auziți un clic.

• Introduceți ștecherul cablului de alimentare în priza de rețea până când auziți cum ștecherul se fixează în poziție cu un clic.

Repararea

4.8 Înlocuirea capacului compartimentului pentru detergent

Se poate utiliza o șurubelniță mică drept pârghie.

Cerință:

Aparatul este deconectat de la sursa de energie electrică. Aparatul este deconectat de la sursa de alimentare cu apă. Ușa a fost deschisă. Capacul compartimentului pentru detergent a fost deschis.

4.8.1 Demontarea capacului compartimentului pentru detergent

1. Glisați capacul compartimentului pentru detergent în interior 5 mm.
2. Cu o mișcare similară acționării unei pârghii, scoateți partea inferioară a capacului compartimentului pentru detergent de pe șinele de ghidare și trageți partea superioară a capacului compartimentului pentru detergent afară de pe șinele de ghidare.
3. Demontați arcul.

4.8.2 Introducerea arcului

1. Introduceți capătul lung al arcului în orificiul de montare a dispozitivului de dozare (1).

1. Introduceți capătul scurt al arcului în orificiul de montare a capacului compartimentului pentru detergent (2).
2. Apăsați capacul în dispozitivul de dozare (3).

4.8.3 Montarea capacului compartimentului pentru detergent

1. Introduceți capacul compartimentului pentru detergent cu 5 mm înaintea poziției complet descrise în șinele de ghidare de pe o parte. Aplicând o forță ușoară, apăsați partea opusă în șinele de ghidare.
2. Verificați funcționarea capacului compartimentului pentru detergent.

Repararea

4.9 Înlocuirea capacului pompei de apă uzată

Cerință:

Coșul a fost demontat. Filtrele au fost scoase.

4.9.1 Demontarea capacului pompei de apă uzată

1. Evacuați toată apa.

Utilizați un burete, dacă este necesar.

1. Desprindeți capacul pompei cu ajutorul unei linguri și prindeți de nervura transversală.

1. Ridicați capacul pompei înclinat spre interior și scoateți-l.

4.9.2 Montarea capacului pompei de apă uzată

Introduceți capacul pompei (1) și apăsați-l în jos (2).

Capacul pompei se fixează în poziție cu un clic.

Repararea

4.10 Înlocuirea panoului lateral

Cerință:

Aparatul este deconectat de la sursa de energie electrică. Aparatul este deconectat de la sursa de alimentare cu apă. Aparatele sunt accesibile. Aparate neîncorporate: Blatul a fost demontat. → 749

4.10.1 Demontarea panoului lateral

1. Demontați șuruburile de pe panoul lateral (1).

Fig.1: Complet încorporat

1. Înclinați ușor panoul lateral spre exterior, de la partea de sus (2).
2. Coborâți panoul lateral și extrageți-l din canelura de jos (3).

Repararea

4.10.2 Montarea panoului lateral

1. Introduceți panoul lateral în canelura de jos (1).

Fig.2: Complet încorporat

1. Apăsați panoul lateral pe aparat (2).
2. Ancorați panoul lateral cu șuruburi (3).

Repararea

4.11 Înlocuirea ușii exterioare

Cerință:

Aparatul este deconectat de la sursa de energie electrică. Aparatul este deconectat de la sursa de alimentare cu apă.

4.11.1 Demontarea ușii exterioare

Demontați doar șuruburile descrise la pașii următori.

1. Deschideți ușa.
2. Demontați patru șuruburi.

3

4.12 Înlocuirea panoului de control

Dacă un modul de operare este defect, trebuie înlocuit întregul panou de control.

Cerință:

Aparatul este deconectat de la sursa de energie electrică. Aparatul este deconectat de la sursa de alimentare cu apă. Ușa exterioară a fost demontată. Ușa exterioară a fost demontată (complet încorporat/încorporat).

4.12.1 Demontarea panoului de control

1. Deconectați conexiunile electrice de la panoul de control și de la senzorul inferior al funcției de clătire (1, 2).

1. Deconectați cablul de împământare (3) (opțional).
2. Deschideți ușa aparatului.
3. Asigurați panoul de control pentru a preveni căderea acestuia (țineți-l cu mâna).
4. Demontați șase șuruburi.

1. Scoateți panoul de control.

4.12.2 Montarea panoului de control

Utilizați șuruburi de 4 x 16 mm.

1. Extrageți capacul ghidajului corzii.

2.1. Deschideți ușa puțin (1).

1. Fixați în canelura de jos (2).
2. Închideți încet ușa (3).

Sistemul corzii se fixează automat de balamaua ușii.

Repararea

3.1. Închideți ușor (4).

1. Mutați canelura în spate și eliberați balamaua ușii (5). 3. Deschideți ușa (6).

1. Repetați procesul pe partea cealaltă a aparatului.

Repararea

4.14 Înlocuirea panoului de la picioare

Picioarele sunt identice și pot fi inversate.

Cerință:

Aparatul este deconectat de la sursa de energie electrică. Aparatul este deconectat de la sursa de alimentare cu apă. Ușa exterioară a fost demontată. Ușa exterioară a fost demontată (complet încorporat/încorporat).

4.14.1 Demontarea panoului de la picioare

1

Demontare incorectă. Dacă panoul de la picioare este slăbit pe partea laterală și demontat, cele două console se pot rupe. Dacă o singură consolă este deteriorată, partea laterală poate fi schimbată, deoarece consolele sunt identice.

Se recomandă să poziționați ceva sub aparat în partea din față pe lateral, pentru a detensiona panoul de la picioare și picioarele aparatului.

1. Introduceți o șurubelniță în ghidaje (1) și eliberați sistemul de prindere apăsând în jos.

1. Ridicați panoul.
2. Demontați picioarele din față (1).

4.14.2 Montarea panoului de la picioare

1. Introduceți picioarele.
2. Atașați panoul de la picioare la partea de sus (1) și apăsați-l în jos până când se fixează în poziție cu un clic (2).

Repararea

4.15 Înlocuirea plăcii de bază

Placa de bază este amplasată în partea de jos a feței frontale.

Cerință:

Aparatul este deconectat de la sursa de energie electrică. Aparatul este deconectat de la sursa de alimentare cu apă. Placa de mobilier (opțională) a fost demontată. Ușa exterioară a fost demontată. Ușa exterioară a fost demontată (complet încorporat/încorporat). Panoul de la picioare a fost demontat (opțional). → 767

4.15.1 Demontarea plăcii de bază

1. Demontați două șuruburi (1).

1. Decuplați elementele de prindere (2).
2. Înclinați panoul de bază cu atenție în față (1).

În funcție de seria modelului, conectorul EmotionLight este încă ancorat de bază.

Deblocați conectorul de la camele opritoare, trageți-l spre spate (opțional) (2).

4.15.2 Montarea plăcii de bază

Montați placa de bază urmând procedura în ordine inversă.

Repararea

4.16 Înlocuirea canalului de preaplin

Canalul de preaplin este amplasat în partea de jos din față a aparatului.

Cerință:

Aparatul este deconectat de la sursa de energie electrică. Aparatul este deconectat de la sursa de alimentare cu apă. Placa de mobilier a fost demontată (opțional). Ușa exterioară a fost demontată. Panoul de la picioare a fost demontat (opțional). → 767 Placa de bază a fost demontată. → 768

4.16.1 Demontarea jgheabului de preaplin

Apă reziduală

Când demontați furtunul de evacuare, poate avea loc scurgerea apei reziduale. - Captați apa sau evacuați-o din tava de bază cu seringa de aspirare.

1. Detașați din mecanismul de prindere din partea superioară (1, 2).

1. Eliberați elementul de prindere din partea superioară.

3.1. Introduceți șurubelnița sub clema metalică (1).

1. Eliberați ușor clema metalică (2).

Repararea

1. Ridicați canalul de preaplin.

4.16.2 Montarea canalului de preaplin

Daune provocate de apă ca urmare a instalării incorecte a canalului de preaplin! Introduceți corect canalul de preaplin la partea inferioară, în ghidajul canelurii de jos. Fixați corect canalul de preaplin la partea de sus, prin sistemul de prindere cu un clic.

1. Poziționați canalul de preaplin (1).
2. Deplasați canalul de preaplin în garnitură (2).
3. Apăsați canalul de preaplin în ghidajul garniturii (3).
4. Introduceți cu atenție canalul de preaplin (4).
5. Fixați canalul de preaplin cu clema (5).

Repararea

1. Verificați montajul în partea stângă și în partea dreaptă. 3. Asigurați-vă că fixarea este fermă.

1. Prindeți clema metalică de pe partea stângă și de pe partea dreaptă.

4.17 Înlocuirea ușii interioare

Cerință:

Aparatul este deconectat de la sursa de energie electrică. Aparatul este deconectat de la sursa de alimentare cu apă.

4.17.1 Demontarea ușii interioare

1. 1. Demontați șuruburile (1). 2. Demontați ușa interioară ridicând-o în sus (2).

4.17.2 Montarea ușii interioare

1. Întoarceți garnitura ușii în față.
2. Deplasați ușa interioară în spatele garniturii ușii.
3. Închideți ușa interioară.
4. Întoarceți garnitura ușii în sus. Părțile laterale sunt orientate în sus.
5. Deplasați balamaua ușii în sus.
6. Ancorați balamaua ușii cu șuruburi.
7. Poziționați balamaua interioară pe balamaua ușii.
8. Ancorați ușa interioară cu șuruburi.

Repararea

4.18 Înlocuirea balamalei ușii

Cerință:

Aparatul este deconectat de la sursa de energie electrică. Aparatul este deconectat de la sursa de alimentare cu apă. Aparatele sunt accesibile. Panoul lateral a fost demontat. →760 Ușa exterioară a fost demontată. Ușa interioară a fost demontată. Panoul de control a fost demontat. →764 Arcurile ușii au fost fixate. →765 Panoul pentru picioare a fost demontat. →767 Placa de bază a fost demontată. →768 Jgheabul de preaplin a fost demontat. →769

4.18.1 Demontarea balamalei ușii

1. Decuplați cablul de prindere utilizând o șurubelniță (1).
2. Împingeți balamaua ușii în față (2).

1. Decuplați conexiunea de împământare a balamalei ușii.

4.18.2 Montarea balamalei ușii

Repararea

1. Poziționați balamaua pe aparat (1).
2. Deplasați balamaua jos (2) până când se fixează în poziție pe aparat.

2.

O conexiune de împământare lipsă poate determina manifestarea unui potențial de la rețea pe șasiu.

Stabiliți conexiunea de împământare.

4.19 Înlocuirea garniturii (inferioare) a ușii

Cerință:

Aparatul este deconectat de la sursa de energie electrică. Aparatul este deconectat de la sursa de alimentare cu apă. Ușa exterioară a fost demontată. Placa de bază a fost demontată. →768 Panoul de la picioare a fost demontat (opțional). →767 Arcurile ușii au fost scoase. Panoul de control a fost demontat. Suportul de cabluri din partea din dreapta a fost demontat.

4.19.1 Demontarea garniturii ușii

1. Demontați cele două cleme de reținere de pe garnitura inferioară a ușii (1, 2).

1. Detașați jgheabul de preaplin.

1. Ridicați jgheabul de preaplin.

Repararea

1. Demontați cele două garnituri inferioare ale ușii de pe ușa interioară.

4.19.2 Montarea garniturii ușii

1. Instalați capacele de etanșare din stânga și dreapta pe sina de etanșare pe care se află garnitura ușii.

1. Introduceți garnitura ușii cu clapeta de etanșare în ușa interioară.
2. Fixați garnitura ușii cu două elemente de fixare.

Repararea

4.20 Înlocuirea garniturii (superioare) a ușii

Cerință:

Aparatul este deconectat de la sursa de energie electrică. Aparatul este deconectat de la sursa de alimentare cu apă.

4.20.1 Demontarea garniturii ușii

Demontați garnitura ușii de pe rama interioară.

4.20.2 Montarea garniturii ușii

Garnitura ușii trebuie tăiată la lungimea corectă înainte de a fi montată. Această lungime este de 1750 mm pentru aparatele cu înălțimea de 81 cm și de 1850 mm pentru aparatele cu înălțimea de 86 cm.

1. Pregătiți garnitura corespunzătoare a ușii.
2. Asigurați poziția corectă de montare a profilului de etanșare.

1. Punctul alb trebuie să se afle la același nivel cu banda patului garniturii.

Garnitura nu trebuie să formeze valuri și să fie tensionată la colțuri. Garnitura este decupată în diagonală la capete și oblic pe fundul containerului, în partea din față.

Poziționați capătul garniturii orientat direct spre partea din față, sub muchia interioară. Garnitura trebuie să fie poziționată cât mai departe posibil de fața laterală a containerului.

Garnitura ușii montată corect:

Repararea

4.21 Înlocuirea lămpii EmotionLight

Lampa EmotionLight se află în partea exterioară din față, sus, a rezervorului de clătire.

Cerință:

Aparatul este deconectat de la sursa de energie electrică. Aparatul este deconectat de la sursa de alimentare cu apă. Aparatele sunt accesibile. Blatul a fost demontat (opțional). Panoul lateral din dreapta a fost demontat (opțional).→760

4.21.1 Demontarea lămpii EmotionLight

1. Detașați cârligul de prindere de pe fața posterioară (1).

1. Scoateți suportul în sus (2).
2. Trageți ștecherul afară din conector (dreapta jos, pe fața frontală a aparatului).
3. Decuplați conexiunea electrică a modulului de alimentare.

1. Demontați lampa EmotionLight de pe aparat.

4.21.2 Montarea lămpii EmotionLight

1. Introduceți suportul în rama rezervorului de clătire (1).

Repararea

1. Cuplați cârligul de prindere (2).

3

ATENȚIE!

Montarea incorectă!

Deteriorarea cablului în zona balamalei ușii.

Montați cablul în zona balamalei ușii (între balama, panoul și rezervorul de clătire) astfel încât să nu poată fi deteriorat de componentele mobile.

Montați cablul pe partea laterală din dreapta jos.

Repararea

Fig. 3: Cablu plat 4. Introduceți ștecherul.

Repararea

4.22 Înlocuirea lămpii TimeLight

Înlocuiți lampa TimeLight numai ca piesă completă. Modulul TimeLight este fixat pe fața posterioară a plăcii de bază.

Cerință:

Aparatul este deconectat de la sursa de energie electrică. Aparatul este deconectat de la sursa de alimentare cu apă. Panoul pentru picioare a fost demontat. → 767 Placa de bază a fost demontată și întoarsă. → 768

4.22.1 Demontarea lămpii TimeLight

1. Îndoiți ușor elementele de prindere (1) spre exterior.

1. Trageți modulul TimeLight în sus, scoțându-l de pe ghidaj (2).

4.22.2 Montarea lămpii TimeLight

1. Îndoiți elementele de prindere (1) din nou la loc.

1. Împingeți modulul TimeLight în ghidaj (2).
2. Conectați conexiunile electrice.

Repararea

4.23 Înlocuirea lămpii Gap Illumination

Cerință:

Aparatul este deconectat de la sursa de energie electrică. Aparatul este deconectat de la sursa de alimentare cu apă. Ușa exterioară este dezasamblată. Panoul de operare a fost demontat.

4.23.1 Demontarea lămpii Gap Illumination

1. Detașați elementul de prindere (1).
2. Îndepărtați conexiunile electrice de la modulul de operații (2).

2.1. Detașați cârligul de prindere de pe fața posterioară (1). 2. Demontați filamentul lămpii (2).

Repararea

3.1. Decuplați cârligul de prindere (1).

1. Ridicați placa cu circuite imprimate, cu suportul acesteia, și scoateți-o din rama modulului de operații (2).

4.23.2 Montarea lămpii Gap Illumination

1. Introduceți suportul plăcii cu circuite imprimate în rama modulului de operații.

1. Fixați până când se aude un clic.

1. Montați filamentul lămpii și fixați-l până când se aude un clic.

1. Conectați cablul la modulul de operații.

Onkopul:
