NÁVOD NA OBSLUHU IBC 64000 TTC TEKA

⚠️ Внимание! Ak sa keramické sklo rozbije alebo praskne, okamžite odpojte varnú platňu sporaka od siete, aby nedošlo k zásahu elektrickým prúdom.

⚠️Tento spotrebič nie je určený na prácu s externým časovačom (ktorý nie je zabudovaný do spotrebiča) ani so s a mostatnýmdi a l’kovýmovl á dacím systémom

⚠ Spotrebič nečistite parou.

⚠️U pozornenie. Spotrebič jeho prístupné časti sa môžu počas prevádzky rozhorúčit'. Nedotýkajte sa vyhrievacích prvkov. Deti mladšie ako 8 rokov sa smú zdržovat' v blízkosti varnej dosky len pod neustálym dozorom.

⚠ Tento spotrebič smú používat' deti staršie ako 8 rokov vrátane, l'udia s obmedzenými fyzickými, zmyslovými alebo mentálnymi schopnost'ami alebo osoby, ktoré majú nedostatok skúseností a znalostí, VYHRADNE pod dozorom alebo ak dostali dostatočné

inštrukcie o používaní spotrebiča a chápu ne bez pe čenstvo, ktoré jeho používanie predstavuje. Cistenie ani údržbu nesmie vykonávat' diet'a bez dozoru.

⚠️ Deti sa nesmú hrat' so spotrebičom.

⚠ Upozornenie. Je nebezpečné varit' s tukom alebo olejom bez prítomnosti osoby, pretože môže dôjst' kich vznieteniu. NikDy sa nesnažte zlikvidovat' oheň vodou! V takom prípade odpojte spotrebič a plamene zakryte pokrievkou, tanie-rom alebo dekou.

⚠️Na varné oblasti indukčnej platne ne u mi estňujte žiadne predmety. Zabráňte možnému ne bezpečenst v u požiaru.

⚠️ i n d u k č, n ý generátor splňa po ž i a d a v k y aktuálnej legislatívy EU. Odporúčame však, aby sa každá osoba používajúca zariadenie ako kar- di o st i m u l á t o r poradila so svojím lekárom, či može bezpečne používat’ indukčné oblasti.

umiestňovat' kovové predmety ako nože, vidličky, lyžice a pokrievky, pretože sa môžu prehriat'.

⚠️Po použití varnej platne ju vždy odpojte, nestači len odstránit' hrniec či panvicu. inak môže dôjst' k poruche, ak na ßu počas detekčnej doby neúmyselne položíte iný hrniec či panvicu. Zabráňte možným úrazom!

Inštalácia

Inštalácia so zásuvkou na príbory

Ak chcete pod varnú platňu nainštalovať nábytok alebo zásuvku na príbory, medzi tieto dva prvky sa musí namontovať separačná doska. Zabráni sa tak náhodnému kontaktu s horúcim povrchom krytu spotrebiča.

Doska sa musí namontovat' 20 mm pod spodnú čast' varnej platne.

Pred pripojením varnej platne k sieti skontrolujte, či sa napätie a frekvencia zhodujú s údajmi uvedenými na štítku varnej platne, ktorý sa nachádza pod ňou, a v záručnom liste, alebo v zozna- me technických údajov, ktorý je nutné odložit si spolu s touto príručkou počas celej životnosti výrobku.

Elektrické pripojenie prostredníctvom prerušovača obvodu alebo zásuvky pre všetky póly, kde je to možné, v súlade s elektrickým prúdom a s minimálne 3 mm vzdialenost'ou medzi kontaktmi. To zaistuje odpojenie v núdzi a umožňuje čistenie varných platní.

Zaistite, aby sa vstupný kábel nedostal do kontaktu s telesom indukčnej platne ani s telesom rúry na pečenie, ak je

Elektrické pripojenie musí právne uzemnené v súlade s šnou legislatívou, inak môže k poruche indukčnej platne Nezvyčajne vysoké prúdové nárazy môžu poškodit' ovládací systém (tak ako pri všetkých elektrických spotrebičoch).

Odporúča sa nepoužívat' čnú platňu, kým je zapnutá funkcia pyrolytického čistenia v prípade pyrolitickej rúry na pečenie, a to kvôli vysokej teplote, ktorú tento spotrebič produkuje.

So spotrebičom smie manipulovat' alebo ho opravovat' vrátane výmeny napájacieho kábla výhradne oficiálny technický servis TEKA.

Pred odpojením varnej dosky od siete odporúčame vypnút' odpojovací prepínač, počkat' približne 25 sekúnd a až potom vytiahnut' zástrčku. Tento čas je potrebný na úplné vybitie elektrického obvodu, aby sa zabránilo možnému zásahu elektrickým prúdom z kontaktov zástrčky.

Záručný certifikát alebo zoznam technických údajov si odložte spolu s návodom na používanie počas celej životnosti výrobku. Obsahujú dôležité technické informácie.

Použitie a údržba

Užívatel'ský manuál pre

Dotykové ovládanie

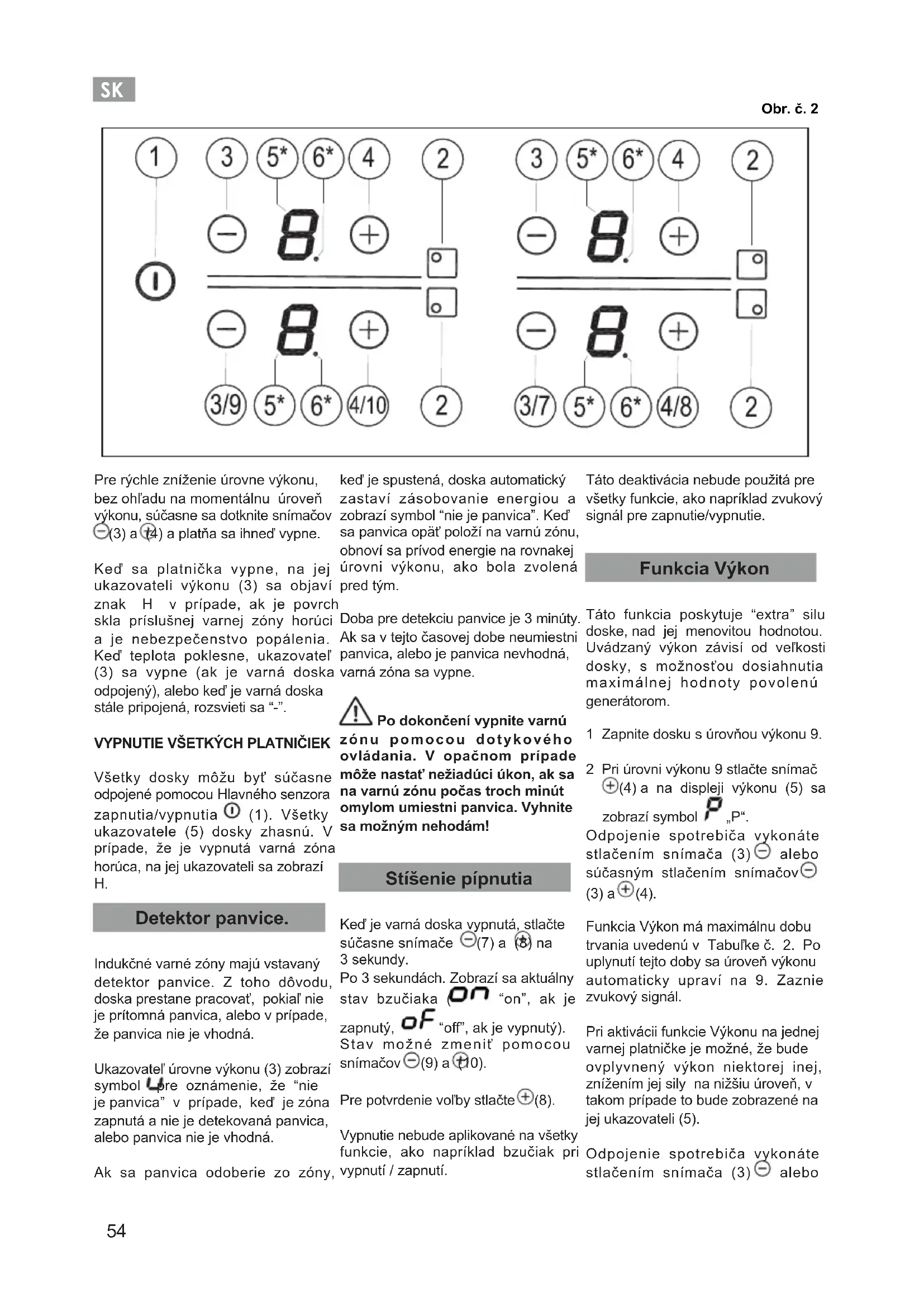

Ovládanie súčastí (obr. č. 2)

*Viditel'né iba v priebehu prevádzky.

Tieto činnosti sú vykonávané pomocou dotykových tlačidiel. Nemusíte vyvíjať

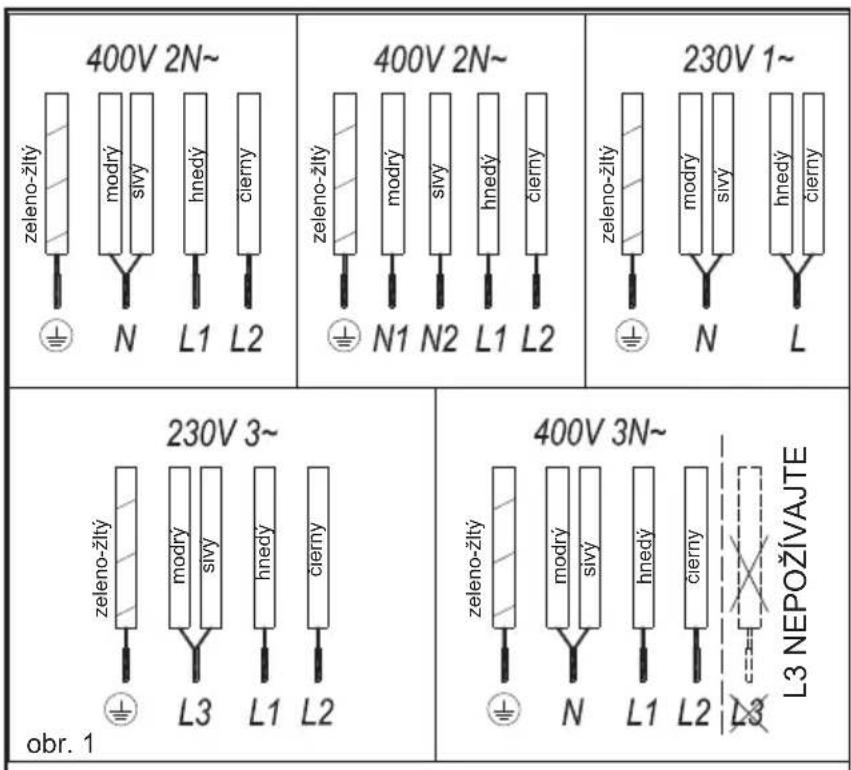

400V 2N~ zeleno-žltý modrý sivy hnedý čierny L1 L2 400V 2N~ zeleno-žltý modrý sivy hnedý čierny N1 N2 L1 L2 230V 1~ zeleno-žltý modrý sivy hnedý čierny N L 230V 3~ zeleno-žltý modrý sivy hnedý čierny L3 L1 L2 obr. 1 400V 3N~ zeleno-žltý modrý sivy hnedý čierny N L1 L2 L3 L3 NEPOŽÍVAJTE

silu pre požadované dotykové tlačidlá, pre aktiváciu požadovanej funkcie sa stačí ich dotknút' iba špičkou prsta.

1 Dotknite sa dotykového tlačidla Zapnutia ① (1) po dobu najmenej jednej sekundy. Aktivuje sa dotykové ovládanie, zaznie pípnutie a ukazovatele (5) sa rozsvietia a budú zobrazovat“-”. Ak je niektorá varná zóna horúca, na príslušnom ukazovateli sa rozbliká znak H a “-”.

Ak v nasledujúcich 10 sekundách nevykonáte žiadnu činnost', dotykové ovládanie sa automaticky vypne.

Ked' je aktivované dotykové ovládanie, môžete ho odpojit' kedykol'vek stlačením dotykového tlačidla ① (1).Dotykové tlačidlo ② (1) má vždy prednosť pri odpájaní dotykového ovládania.

AKTIVÁCIA DOSKY

Akonáhle je Dotykové ovládanie aktivované senzorom ① (1), ktorúkolvek dosku je možné zapnút prostredníctvom nasledujúcich krokov:

Použite snímače ⊖(3) a ⓣ4) pre výber úrovne výkonu. Ked' sa dotknete snímača ⊕ (4), doska sa prepne na úroveň 1 a pri každom d'alšom dotyku sa úroveň výkonu bude postupne zvyšovat' až do maximálnej hodnoty. Použitím snímača ⊖(3) môžete znížit' úroveň výkonu.

Pre rýchle prepnutie na maximálny výkon dotknite sa snímača ^(-) (3) raz, keď je doska na úrovni 0. Doska sa prepne priamo na úroveň 9.

Pri stálom stlačení jedného z týchto dvoch snímačov, (3) alebo (4), budú opakovat tieto kroky každé pol sekundy, bez toho aby ste museli dotýkat sa snímačov niekol'kokrát po sebe.

VYPNUTIE DOSKY

Pre rýchle zníženie úrovne výkonu, bez ohľadu na momentálnu úroveň výkonu, súčasne sa dotknite snímačov (3) a (4) a platňa sa ihned vypne.

Ked' sa platnička vypne, na jej ukazovateli výkonu (3) sa objaví znak H v prípade, ak je povrch skla príslušnej varnej zóny horúci a je nebezpečenstvo popálenia. Ked' teplota poklesne, ukazovatel' (3) sa vypne (ak je varná doska odpojený), alebo ked' je varná doska stále pripojená, rozsvieti sa "-".

VYPNUTIE VŠETKÝCH PLATNIČIEK

Všetky dosky môžu byť súčasne odpojené pomocou Hlavného senzora zapnutia/vypnutia ① (1). Všetky ukazovatele (5) dosky zhasnú. V prípade, že je vypnutá varná zóna horúca, na jej ukazovateli sa zobrazí H.

Detektor panvice.

Indukčné varné zóny majú vstavaný detektor panvice. Z toho dôvodu, doska prestane pracovať, pokiaľ nie je prítomná panvica, alebo v prípade, že panvica nie je vhodná.

Ukazovatel' úrovne výkonu (3) zobrazí symbol 4 pre oznámenie, že "nie je panvica" v prípade, keď je zóna zapnutá a nie je detekovaná panvica, alebo panvica nie je vhodná. ked' je spustená, doska automatický zastaví zásobovanie energiou a zobrazí symbol "nie je panvica". Ked' sa panvica opät' položí na varnú zónu, obnoví sa prívod energie na rovnakej úrovni výkonu, ako bola zvolená pred tým.

Doba pre detekciu panvice je 3 minúty. Ak sa v tejto časovej dobe neumiestni panvica, alebo je panvica nevhodná, varná zóna sa vypne.

Po dokončení vypnite varnú zónu pomocou dotykového ovládania. V opačnom prípade môže nastat' nežiadúci úkon, ak sa na varnú zónu počas troch minút omylom umiestni panvica. Vyhnite sa možným nehodám!

Stíšenie pípnutia

Ked' je varná doska vypnutá, stlačte súčasne snímače ☑(7) a (8) na 3 sekundy.

Po 3 sekundách. Zobrazí sa aktuálny stav bzučiaka (on "on", ak je zapnutý, of "off", ak je vypnutý). Stav možné zmenit pomocou snímačov (9) a (10).

Pre potvrdenie vol'by stlačte ⊕(8).

Vypnutie nebude aplikované na všetky funkcie, ako napríklad bzučiak pri vypnutí / zapnuti. Táto deaktivácia nebude použitá pre všetky funkcie, ako napríklad zvukový signál pre zapnutie/vypnutie.

Funkcia Výkon

Táto funkcia poskytuje "extra" silu doske, nad jej menovitou hodnotou. Uvádzaný výkon závisí od veľkosti dosky, s možnosťou dosiahnutia maximálnej hodnoty povolenú generátorom.

Odpojenie spotrebiča vykonáte stlačením snímača (3) ⊖ alebo súčasným stlačením snímačov ⊖ (3) a⊕(4).

Pri aktiváci funkcie Výkonu na jednej varnej platničke je možné, že bude ovplyvnený výkon niektorej inej, znížením jej sily na nižšiu úroveň, v takom prípade to bude zobrazené na jej ukazovateli (5).

Odpojenie spotrebiča vykonáte stlačením snímača (3) ⏻ alebo

Ak sa panvica odoberie zo zóny,

súčasným stlačením snímačov ⊖ (3) a ⊕ (4).

Niektoré modely sú vybavené funkciou obmedzenia výkonu (Riadenie výkonu). Táto funkcia umožňuje celkový výkon generovaný varnou doskou nastavit' na rôzne hodnoty zvolené užívatel'om. Aby ste to mohli urobit', v prvej minúte po pripojení varnej dosky do elektrickej siete je možné vstúpit' do menu obmedzenia výkonu.

1 Ked' je varná doska vypnutá, stlačte súčasne snímače (7) a (8) na 3 sekundy.
2 Po 3 sekundách na displejoch sa zobrazi symbol PL „PL“. Menu voľby pre obmedzenie výkonu otvoríte stlačením tlačidla ⊕(8).
3 Hodnotu obmedzenia výkonu možno zvolit pomocou snímačov (9) a (10).
4 Ked' je hodnota vybraná (pozri Tabulku 1), stlačte snímač (+) (8). Výkon varnej dosky bude obmedzený na zvolenú hodnotu.

Tabul'ka 1

Ak chcete znova zmenit' hodnotu, je nutné varnú dosku odpojit' a potom ju znova po niekol'kých sekundách zapojit'. Vtedy budete opät' môčt vstúpit' do menu obmedzenia výkonu.

Zakaždým, ked' sa zmení úroveň výkonu varnej dosky, obmedzovač výkonu bude počítat' celkový výkon generovaný varnou doskou. Ak dosiahnete celkový limit výkonu, dotykové ovládanie neumožní zvýšit' úroveň výkonu danej varnej platničky. Varná doska pípne a ukazovatel' výkonu (5) začne blikat' na úrovni, ktorá nemôže byt' prekročená. Ak budete chciet' prekročit' túto hodnotu, bude nutné znížit' výkon ostatných platničiek. Niekedy nebude stačit' znížit' inú platničku o jenu úroveň, pretože to závisí od výkonu každej varnej platničky a úrovne, ktorá je na nej nastavená. Je možné, že pre zvýšenie úrovne veľkej varnej platničky bude potrebné vypnút' niekol’ko menších.

Ak používate rýchle zapnutie pri funkcií maximálneho výkonu a uvedená hodnota je nad hodnotou stanoveného limitu, platnička bude nastavená na maximálnu možnú úroveň. Varná doska pípne a uvádzaná hodnota výkonu dvakrát blikne na ukazovateli (5).

Funkcia bezpečnostného vypnutia

Ak sa kvôli poruche jedna alebo viace-ré varné zóny nezapnú, spotrebič sa po nastavenom časovom období (pozri tabul'ku 2) automaticky vypne. Ak je aktivovaná funkcia bezpečnostného vypnutia, v znaku

Tabul'ka 2

Zvolená úroveň výkonu	MAXiMÁLNy PREVÁDZkOVÝ ČAS (v hodinách)
0	0
1 8
2	8
3	5
4	4
5	4
6	3
7	2
8	2
9	1
P	10 alebo 5 minút , očistené na úrovni 9* Podľa modelu

teploty skleného povrchu je zobrazená 0, ak pre používatel'a neexistuje riziko, alebo je tam zobrazené písmeno H, ak existuje riziko popálenia.

V prípade prevádzkových pro- ov alebo nehôd, ktoré nie sú ené v tejto príručke, spotrebič ite a obrát'te sa na technický s TEKA.

Návrhy a odporúčania

* Používajte hrnce a panvice s hru- bým a úplne rovným dnom.
* Hrnce a panvice neposúvajte po skle, pretože ho môžu poškriabať.
* Aj ked' sklo znesie údery veľkými hrncami a panvicami bez ostrých okrajov, snažte sa vyhnút' sa im.
* Aby ste sa vyhli poškodeniu keramického skla, net'ahajte nádoby po skle a ich spodky zachovávajte v čistote a dobrom stave.
* Odporúčané priemery dna hrnca (Pozri dokument "Technické údaje" dodávaný spolu s výrobkom).

Snažte sa nevysypat' či iat' cukor alebo výrobky obsa- ne cukor na sklo, pretože ak vrch horúci, cukor ho môže odit'.

Čistenie a údržba

Aby bol spotrebič v dobrom stave, hned' po vychladnutí ho vyčistite vhod- nými prostriedkami a nástrojmi. Čistenie tak bude jednoduchšie a zabránite usadzovaniu nečistôt. Nikdy nepoužívajte drsné čistiace prostriedky ani nástroje, ktoré môžu poškriabať povrch, ani parné čističe.

L'ahké nečistoty, ktoré nie sú prilepené k povrchu, možno vyčistiť vlhkou handrou s jemným čistiacim prostriedkom alebo teplou mydlovou vodou. Na silnejšie fl'aky alebo mastnotu použite špeciálny čistič pre keramické varné platne a postupujte

SK

podl'a pokynov uvedených na jeho obale. Nečistoty, ktoré pevne držia na povrchu kvôli tomu, že sa opakovane pripálili, možno odstrániť pomocou škrabky s čepel'ou.

Malé zmeny farby sú spôsobené hrncami a panvicami, na ktorých spodkoch sa nachádzajú suché zvyšky mastnoty, alebo v dôsledku mastnoty medzi sklom a nádobou počas varenia. Možno ich odstránit niklovou škrabkou pomocou vody alebo špeciálnym čističom na keramické var- né platne. Plastové predmety, cukor alebo jedlo obsahujúce veľa cukru, ktoré sa pritavilo na povrch, je nutné okamžite odstránit škrabkou.

Kovové šmuhy sú spôsobené tahaním d kovových hrncov a panvíc po skle. Možno ich odstránit' dôkladným vyčistením speciálnym čističom na varné platne z keramického skla (napr. Vitroclen), aj ked' možno bude potrebné tento postup niekol'kokrát zopakovať.

Nádoba sa môže prilepit' na sklo v dôsledku toho, že došlo k roztaveniu predmetu medzi nimi. Nesnažte sa zdvihnút' hrniec, kým je varná zóna studená! Môže dôjst' k rozbitiu skla.

Nestúpajte na sklo ani sa oň neopierajte, pretože sa môže rozbit' a spôsobit' poranenie. Nepoužívajte sklo ako povrch na odkladanie predmetov.

TEKA INDUSTRIAL S.A. si vyhradzuje právo uskutočňovať zmeny vo svojich príručkách, ktoré považuje za nutné alebo užitočné, bez vplyvu na základné funkcie spotrebiča.

Informácie týkajúce sa životného prostredia

Symbol na výrobku alebo jeho obale znamená, že tento výrobok sa nesmie zlikvidovat' ako bežný komunálny odpad. Tento výrobok sa musí odovzdat' v recyklačnom zbernom stredisku pre elektrické a elektronické zariadenia. ked' zaistí- te, že tento výrobok bude zlikvidovaný správne, neznečistíte

životné prostredie a nepoškodíte verejné zdravie, čo sa môže stat' v prípade jeho nesprávnej likvidácie. Podrobnejšie informácie o recyklácii tohto výrobku vám poskytne miestny úrad, zberné suroviny alebo predajňa, kde ste tento výrobok zakúpili.

Použitý obalový materiál je ekologický a možno ho celý zrecyklovať. Plastové prvky sú označené značkami >PE<, >LD<, >EPS< atd'. Obalové materiály zlik-vidujte ako komunálny odpad do zbernej nádoby.

Naplnenie s Energetickej účinnosti strane spotrebiča:

-Spotrebiče bol testovaný v súlade s normou EN 60350-2 a získané hodnoty, v Wh/Kg, je k dispozícii v typovom štítku spotrebiča.

Tieto rady vám pomôžu ušetrit' energiu pri každom varení:

* Ked' je to možné, vždy používajte pokrievku vhodnú pre danú nádobu. Pri varení bez pokrievky sa minie viac energie.
* Používajte nádoby s plochým dnom a vhodnými priemermi základne, aby zodpovedali varnej zóne. Výrobcovia nádob zvyčajne uvádzajú priemer nádoby, ktorý je väčší než priemer základne.
* Ked' pri varení používate vodu, používajte menšie množstvá, aby sa zachovali vitamíny a minerály v zelenine a nastavte minimálnu úroveň výkonu, ktorá umožňuje zachovať varenie. Vysoká úroveň výkonu nie je potrebná a plytvá energiou.
* Používajte malé nádoby s malými množstvami jedla.

Ak niečo nefunguje

Skôr ako zavoláte technický servis, uskutočnite kroky uvedené nižšie.

Spotrebič nefunguje:

Indukčné zóny neprodukujú teplo: Nádoba nie je vhodná (nemá feromagnetické dno alebo je príliš malá). Skontrolujte, či dno nádoby prítahuje magnet alebo použite väčšiu nádobu.

Pri začatí varenia v indukčných zónach počut' hučanie:

Pri nádobách, ktoré nie sú veľmi hrubé alebo nie sú vytvorené z jedného kusu, je hučanie následkom prenosu energie priamo na dno nádoby. Hučanie nie je porucha, no ak mu chcete zabrániť, trochu znížte výkon alebo použite nádobu s hrubším dnom a/alebo vyrobenú z jedného kusu.

Dotykové ovládanie sa nerozsvieti alebo napriek tomu, že svieti, nereaguje:

Nezvolili ste žiadnu varnú zónu. Pred použitím dotykového ovládania vyberte varnú zónu.

Pri varení počut' zvuk ventilátora, ktorý pokračuje aj po ukončení varenia:

Indukčné zóny sú vybavené ventilátorom, ktorý chladí elektroniku. Pracuje, len keď sú elektrické obvody horúce. Bez ohľadu na to, či je varná platňa zapnutá alebo nie, sa po vychladnutí obvodov znovu zastaví.

Na indikátore výkonu varnej platne

sa zobrazí symbol — : Indukčný systém nenašiel na varnej doske hrniec či panvicu alebo sú nevhodného typu.

Varná platňa sa vypne a správa C81 alebo C82 sa zobrazí na indikáto-roch:

Na indikátore jednej varnej platne sa zobrazí C85: Použitý hrniec alebo panvica sú nevhodného typu. Vypnite varnú dosku, znovu ju zapnite a skúste to s iným hrncom či panvicou.

Prístroj sa vypne a na indikátoroch výkonu sa objaví hlásenie C90 (3): Dotyková oblast zistuje prikrytie snímača (1) zapnutia/vypnutia a neumožňuje zapnutie varnej dosky. Odstráňte možné predmety alebo tekutiny, ktoré sú v kontakte s povrchom ovládania, vyčistite a vysušte, kým hlásenie nezmizne.
