MANUALE UTENTE IBC 64000 TTC TEKA

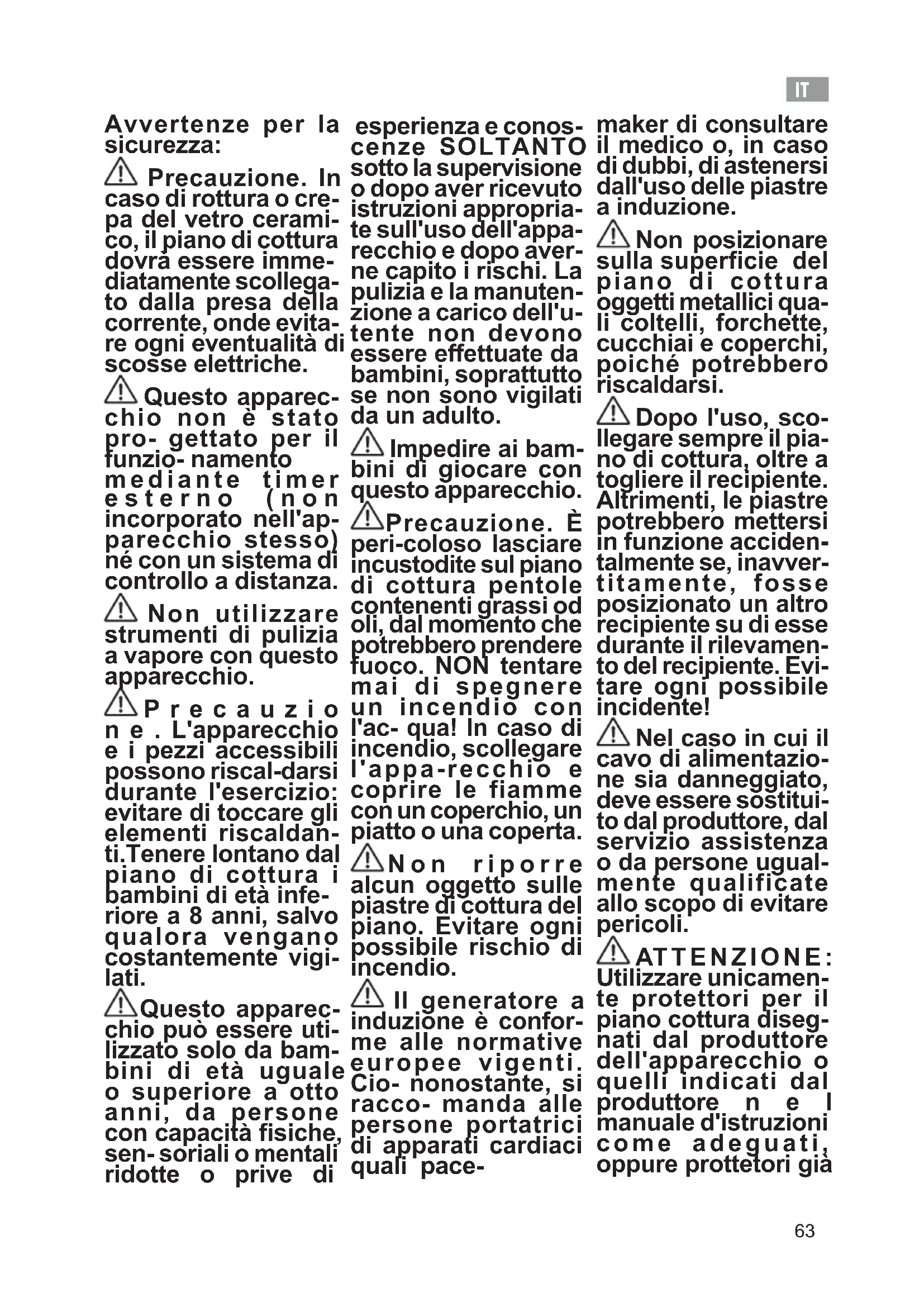

Avvertenze per la sicurezza:

⚠️ Precauzione. In caso di rottura o crepa del vetro ceramico, il piano di cottura dovrà essere immediatamente scollegato dalla presa della corrente, onde evitare ogni eventualità di scosse elettriche.

⚠️ Questo apparecchio non è stato pro- gettato per il funzio- namento mediante timer esterno (non incorporato nell'apparecchio stesso) né con un sistema di controllo a distanza.

⚠️ Non utilizzare strumenti di pulizia a vapore con questo apparecchio.

⚠️ Precauzio ne. L'apparecchio e i pezzi accessibili possono riscal-darsi durante l'esercizio: evitare di toccare gli elementi riscaldanti. Tenere lontano dal piano di cottura i bambini di età inferiore a 8 anni, salvo qualora vengano costantemente vigilati.

⚠️ Questo apparecchio può essere utilizzato solo da bambini di età uguale o superiore a otto anni, da persone con capacità fisiche, sen-soriali o mentali ridotte o prive di esperienza e conoscenze SOLTANTO sotto la supervisione o dopo aver ricevuto istruzioni appropriate sull'uso dell'apparecchio e dopo averne capito i rischi. La pulizia e la manutenzione a carico dell'utente non devono essere effettuate da bambini, soprattutto se non sono vigilati da un adulto.

⚠️ Impedire ai bambini di giocare con questo apparecchio.

⚠ Precauzione. È peri-coloso lasciare incustodite sul piano di cottura pentole contenenti grassi od oli, dal momento che potrebbero prendere fuoco. NON tentare mai di spegnere un incendio con l'ac- qua! In caso di incendio, scollegare l'appa-recchio e coprire le fiamme con un coperchio, un piatto o una coperta.

⚠ Non riporre alcun oggetto sulle piastre di cottura del piano. Evitare ogni possibile rischio di incendio.

⚠ Il generatore a induzione è conforme alle normative europee vigenti. Cio- nonostante, si racco- manda alle persone portatrici di apparati cardiaci quali pacemaker di consultare il medico o, in caso di dubbi, di astenersi dall'uso delle piastre a induzione.

⚠️ Non posizionare sulla superficie del piano di cottura oggetti metallici quali coltelli, forchette, cucchiai e coperchi, poiché potrebbero riscaldarsi.

⚠️ Dopo l'uso, scollegare sempre il piano di cottura, oltre a togliere il recipiente. Altrimenti, le piastre potrebbero mettersi in funzione accidentalmente se, inavvertitamente, fosse posizionato un altro recipiente su di esse durante il rilevamento del recipiente. Evitare ogni possibile incidente!

⚠️ Nel caso in cui il cavo di alimentazione sia danneggiato, deve essere sostituito dal produttore, dal servizio assistenza o da persone ugualmente qualificate allo scopo di evitare pericoli.

⚠️ ATTENZIONE: Utilizzare unicamente protettori per il piano cottura disegnati dal produttore dell'apparecchio o quelli indicati dal produttore n e l manuale d'istruzioni come adeguati, oppure prottatori già

IT

incorporati nel piano. L'uso di protettori inadeguati può causare incidenti.

⚠ E' necessario permettere la disco- messione dell'appa- recchio dopo l'insta- llazione. Devono essere incorporati mezzi di discones- sione nell'installazio- ne fissa d'accordo con i regolamenti d'installazione.

Installazione

Unità con cassetto portaposate

Se si desidera inserire un mobile o cassetto portaposate sotto il piano di cottura, occorre collocare un pannello divisorio. In questo modo si evita il contatto accidentale con la superficie calda del corpo dell'apparecchio.

Il pannello deve essere ubicato a una distanza di 20 mm al di sotto della parte inferiore del piano di cottura.

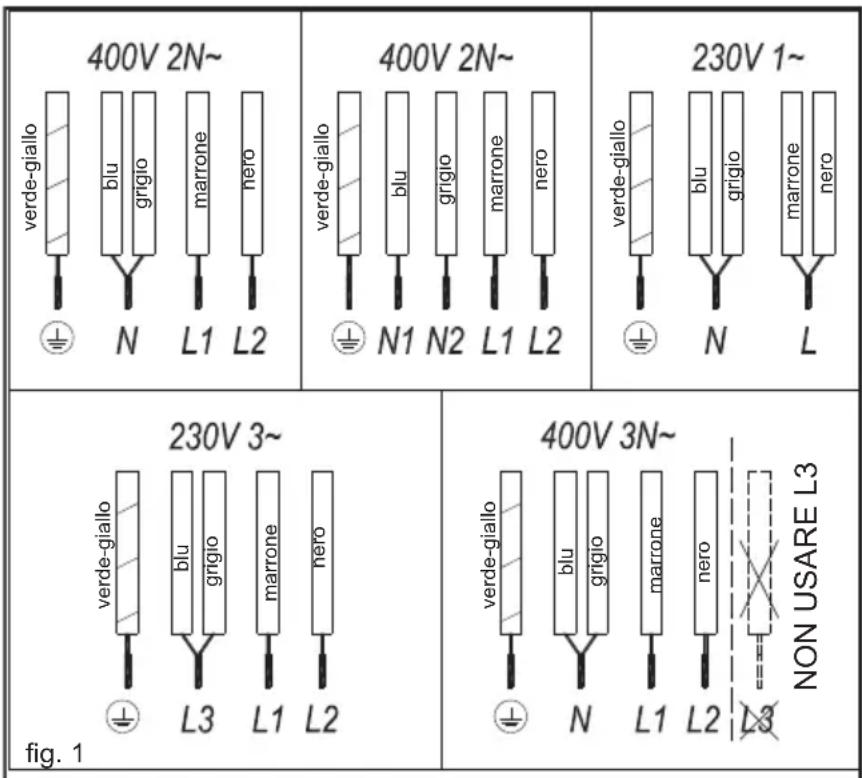

Collegamento elettrico

Prima di collegare il piano di cottura alla rete elettrica, controllare che la tensione (voltaggio) e la relativa frequenza corrispondano ai valori indicati sulla targhetta delle caratteristiche del piano di cottura, posta nella parte inferiore, e sul foglio di garanzia oppure, se presente, sulla scheda dei dati tecnici che deve essere conservata assieme a questo manuale nel corso della vita utile dell'apparecchio.

Evitare che il cavo di ingresso rimanga a contatto con il corpo del piano cottura e con quello del forno, qualora questo sia installato nello stesso mobile

Attenzione!

Il collegamento elettrico deve essere realizzato con una corretta presa di terra in conformità alla normativa in vigore. In caso contrario, il piano cottura potrebbe essere sog- getto a malfunzionamenti.

⚠ Sovratensioni troppo alte possono provocare il guasto del sistema di controllo (quello che accade con qualsiasi tipo di apparecchio elettrico).

Si consiglia di utilizzare la cucina a induzione durante la funzione di pulizia pirolitica in caso di forni pirolitici a causa dell'alta temperatura raggiunta da questo apparecchio.

Le manipolazioni e le riparazioni dell'apparecchio, compresa la sosti-tuzione del cavo flessibile di alimenta-zione, devono essere realizzate dal servizio tecnico ufficiale di TEKA.

Prima di collegare l'apparecchio in rete si consiglia di spegnere il sistema di disconessione dell'installazione fissa ed aspettare circa 25 secondi prima di staccare il piano dalla rete elettrica. Questo tempo è necessario per la scarica completa del circuito elettronico e così escludere la possibilità di

scarica elettrica nei terminali del cavo.

i Conservare il certificato di garanzia o, se presente, la scheda tecnica assieme al Manuale d'istruzioni durante tutta la vita utile dell'apparecchio. Contiene dati tec- nici importanti.

Uso e Manuten- zione

Istruzioni per l'uso del Touch Control

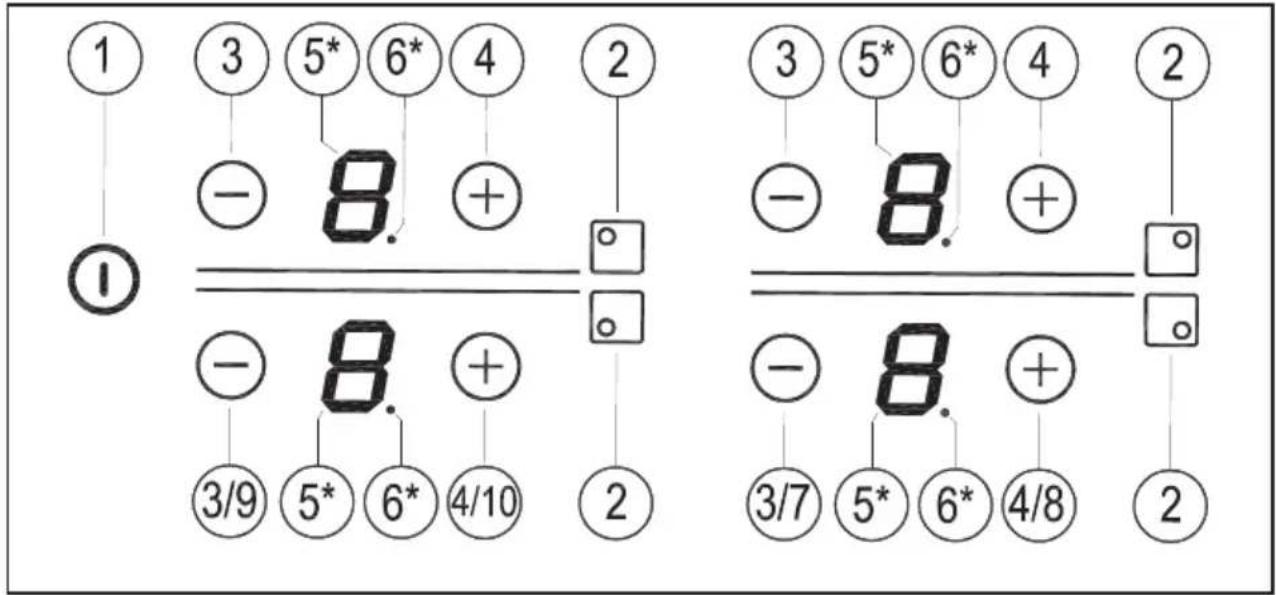

ELEMENTI DI COMANDO E CONTROLLO (fig. 2)

① Sensore on/off generale.
② Indicatore posizione piastra.
③ Sensore riduzione di potenza "meno".
④ Sensore aumento di potenza "più".
⑤ Indicatore calore residuo e/o potenza.
⑥ Punto decimale dell'indicatore calore residuo e/o potenza.

fig.2

① ② ③ 5* 6* 4 - 8. + ① ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪ ⑫ ⑬ ⑭ ⑮ ⑯ ⑰ ⑱ ⑲ ⑳ ㉑ ㉒ ㉓ ㉔ ㉕ ㉖ ㉗ ㉘ ㉙ ㉚ ㉛ ㉜ ㉝ ㉞ ㉟ ㉟o ㉟o ㉟o ㉟o ㉟o ㉟o ㉟o ㉟o ㉟o ㉟o ㉟o ㉟o ㉟o ㉟o ㉟o ㉟o ㉟o ㉟o ㉟o ㉟o ㉟o ㉟o ㉟o ㉟o ㉟o ㉟0 ㉟2 ㉟4 ㉟6 ㉟8 ㉟10 ㉟12 ㉟14 ㉟16 ㉟18 ㉟20 ㉟22 ㉟24 ㉟26 ㉟28 ㉟30 ㉟32 ㉟34 ㉟36 ㉟38 ㉟40 ㉟42 ㉟44 ㉟46 ㉟48 ㉟50 ㉟52 ㉟54 ㉟56 ㉟58 ㉟60 ㉟62 ㉟64 ㉟66 ㉟68 ㉟70

Visibile solo durante il funzionamento.

Le manovre sono fatte tramite i tasti touch. Non è necessario esercitare una forza sul tasto touch, è sufficiente toccarlo con la punta del dito per attivare la funzione desiderata.

Ogni azione viene verificata da un livello 9. segnale acustico.

1 Toccare il tasto touch di On ^① (1) per almeno un secondo. Il controllo touch verrà attivato, un segnale acustico verrà emesso e gli indicatori (5) si accenderanno visualizzando “-”. Se una zona di cottura è calda, nell'indicatore correlato lampeggia una H ed un “-”.

Se non si intraprende alcuna azione nei successivi 10 secondi, il controllo touch si spegne automaticamente.

Quando il controllo touch è attivato, è possibile disconnetterlo in qualsiasi momento premendo il tasto touch Ⓙ (1). Il tasto touch Ⓙ (1) ha sempre la priorità nello scollegare il controllo touch.

ATTIVAZIONE DELLE PIASTRE

Usare i sensori ⊖(3) e (4) per selezionare un livello di potenza. Quando si tocca il sensore ⊕(4), la piastra passa al livello1 e pe ogni tocco aggiuntivo, aumenterà di un livello fino a raggiungere i massimo livello di potenza. Utilizzando il sensore ⊖(3) è possibile ridurre il livello di potenza.

Per un'accensione rapida alla massima potenza: con la piastra su 0, toccare una volta il sensore (3). La piastra si attiva direttamente al

Continuando a premere uno di questi due sensori ^(-3) o ^(+4) , ripeteranno l'azione ogni mezzo secondo, senza necessità di premere consecutivamente.

SPEGNIMENTO DI UNA PIASTRA

Con il sensore (3) , abbassare la potenza al livello 0. La piastra si spegne automaticamente.

Per uno spegnimento rapido: indipendentemente dal livello di potenza, premendo simultaneamente i sensori ⊖(3) e ⊕(4), la piastra si spegne immediatamente.

Quando una piastra è spenta, se la superficie di vetro della zona di cottura relativa è calda e vi è rischio di ustioni, comparirà una H nel corrispondente indicatore di potenza (3). Quando la temperatura scende, l'indicatore (3) si spegne (se il piano di cottura è scollegato), o altrimenti un "-" si accende se il piano di cottura è ancora collegato.

SPEGNIMENTO DI TUTTE LE PIASTRE Tutte le piastre possono essere simultaneamente scollegate utilizzando il sensore generale on/off (1). Tutti gli indicatori di piastra (5) si spengono. Se la zona di riscaldamento spenta è calda, il suo indicatore mostra una H.

Rilevatore di padella

Le zone di cottura ad induzione hanno un rivelatore incorporato di padella In questo modo, la piastra smetterà di funzionare se non è presente una padella o se la padella non è adatta.

L'indicatore di alimentazione (3) mostrerà un simbolo per indicare "mancanza di padella" se, mentre la zona è attiva, non viene rilevata alcuna padella o se la padella non è adatta.

Se una padella viene tolta dalla zona mentre essa è in funzione, la piastra ferma automaticamente l'alimentazione di energia e sarà mostrato il simbolo per indicare "mancanza di padella". Quando una padella viene nuovamente posizionata sulla zona di cottura, la fornitura di energia riprenderà allo stesso livello di potenza selezionato in precedenza. Il tempo per il rilevamento padella è di 3 minuti. Se una padella non è collocato nella zona entro questo periodo di tempo, o se la padella non è adatta, la zona di cottura si spegne.

Una volta terminato, spegnere

IT

la zona di cottura utilizzando i controlli touch. Diversamente un'operazione indesiderata potrebbe verificarsi se una padella venisse accidentalmente posizionata sulla zona di cottura durante i tre minuti. Evitare possibili incidenti!

Silenziamento del segnale acustico

Con il fornello spento, premere insieme i sensori ⊖(7) e ⓣ per 3 secondi.

Dopo 3 secondi. Viene visualizzato lo stato corrente del segnalatore (

on “on” se è attivato, “off” se è disattivato). Con i sensori (9) e (10) è possibile modificare lo stato.

Per confermare la selezione premere ⊕(8).

La disattivazione non verrà applicata a tutte le funzioni, come per esempio il segnalatore per on/off.

Questa disattivazione non verrà applicata a tutte le funzioni, come ad esempio il segnale acustico per on/off.

Funzione Power

Questa funzione fornisce alimentazione “extra” alla piastra, al di sopra del valore nominale. Tale potenza dipende dalla dimensione della piastra, con la possibilità di raggiungere il valore massimo consentito dall'alimentatore.

1 Attivare la piastra corrispondente al livello di potenza 9.

2 Dal livello di potenza 9, premere il sensore +(4) e il simbolo "P" viene visualizzato l'indicatore di potenza (5).

La potenza può essere disconnessa premendo il sensore (3) ⊖ o i sensori ⊖(3) e ⓣ4) insieme.

La funzione Power ha una durata massima specificata nella tabella 2. Trascorso questo tempo, il livello di

potenza si regolerà automaticamente a 9. Un segnale acustico.

Attivando la funzione Power in una piastra, è possibile che le prestazioni di alcune delle altre possano essere influenzate, riducendo la loro potenza ad un livello inferiore, nel qual caso ciò sarà visualizzato sul corrispondente indicatore (5).

La potenza può essere disconnessa premendo il sensore (3)⊖ o i sensori⊖(3) e ⓣ4) insieme.

Funzione di Power Management (a seconda del modello)

Alcuni modelli sono dotati di una funzione di limitazione di potenza (Power Management). Questa funzione permette di impostare a differenti valori selezionati dall'utente la potenza totale generata dal piano di cottura. Per fare ciò, per il primo minuto dopo aver collegato il piano di cottura alla linea di alimentazione, è possibile accedere al menu limitazione della potenza.

1 Con il fornello spento, premere insieme i sensori ⏻(7) e ⚫(8) per 3 secondi.

2 Dopo 3 secondi lo schermo visualizza PL "PL". Per passare al menu di selezione per la limitazione di potenza, premere il pulsante +(8).

3 Con i sensori ⊖(9) e ⊕(10), è possibile selezionare il valore del limite della potenza.

4 Una volta selezionato il valore (vedere la Tabella 1), premere il sensore ⊕ (8). Il fornello sarà limitato al valore prescelto.

Tabella 1

Valore	Potenza
(nL), nL	nessun limite
25	2,5 kW
30	3 kW
35	3,5 kW
40	4 kW
45	4,5 kW
50	5 kW
55	5,5 kW
60	6 kW

Se si desidera cambiare ancora il valore, è necessario scollegare il piano cottura dalla rete elettrica e ricollegarlo dopo alcuni secondi. In questo modo sarete ancora in grado di accedere al menu di limitazione di potenza.

Ogni volta che il livello di potenza di una piastra viene cambiato, il limitatore di potenza calcolerà la potenza totale che il piano di cottura sta generando. Se è stato raggiunto il limite di potenza totale, il controllo touch non consente di aumentare il livello di potenza di una piastra. Il piano di cottura emette un segnale acustico e sull'indicatore di alimentazione (5) lampeggia il livello che non può essere superato. Se si desidera superare tale valore, è necessario abbassare la potenza delle altre piastre. A volte non sarà sufficiente abbassare il livello di una sola piastra, questo dipende dalla potenza di ogni piastra e dal livello alla quale è impostata. È possibile che per aumentare il livello della grande piastra si debba ridurre il livello di alcune di quelle piccole.

Se si utilizza la funzione di accensione rapida alla massima potenza ed il detto valore è superiore al valore impostato dal limite, la piastra verrà impostata al massimo livello possibile. Il piano di cottura emette un segnale acustico ed il suddetto valore di potenza lampeggia due volte sull'indicatore (5).

Scollegamento di sicurezza

Se per errore una o più zone non fossero spente, l'unità si scollega automaticamente al termine di un

determinato periodo di tempo (vedi tabella 2).

Tabella 2

Livello di potenza selezionato	TEMPO MASSIMO DI ESERCIZIO (in ore)
0	0
18
2	8
3	5
4	4
5	4
6	3
7	2
8	2
9	1
P	10 o 5 minuti , rettificato al livello 9* In base al modello

Una volta prodottosi lo "scollegamento di sicurezza", appare uno 0 se la temperatura sulla superficie del vetro non è pericolosa per l'utente oppure una H in caso di rischio di ustione.

Mantenere sempre libera e tta l'area di controllo delle di cottura.

In caso di qualsiasi problema di manovrabilità o anomalie non contemplate da questo manuale, scollegare l'apparecchio e consultare l'assistenza tecnica di TEKA.

Suggerimenti e raccomandazioni

* Utilizzare pentole dal fondo spesso e completamente piatto.
* Non far scivolare i recipienti sul vetro: potrebbero graffiarlo.
* Sebbene il vetro possa sopportare impatti di recipienti grandi che non presentino spigoli vivi, cercare di non urtarlo.
* Onde evitare danni alla superficie in vetroceramica, non trascinare i recipienti sul vetro e tenere il fondo dei recipienti pulito e in buono stato.
* Diametri della parte inferiore della pentola raccomandati (vedere la

'Scheda dei dati tecnici" fornita con il prodotto).

Fare attenzione a non versare etro zucchero o prodotti che lo ngono, poiché riscaldandosi ono dar luogo a una reazione etro e causare alterazioni sulla ificie.

Pulizia e conservazione

Per una buona conservazione del pia- no di cottura, pulirlo con prodotti e utensili adatti, dopo che si è raffreddato. In tal modo risulterà più facile e si evita che la sporcizia si accumuli. Non usare in nessun caso prodotti di pulizia aggressivi che possano graffiare la superficie, né strumenti a vapore.

La sporcizia leggera e non attaccata può essere pulita con una spugna umida e un detersivo delicato o acqua e sapone tiepida. Tuttavia, per le macchie o il grasso più ostinati, è necessario usare un detersivo apposito per la vetroceramica, seguendo le istruzioni del fabbricante. Infine, la sporcizia attaccata in modo molto profondo potrà essere rimossa utilizzando un raschietto con una lametta.

I cambiamenti di colore sono causati da recipienti con residui di grassi secchi sul fondo o dalla presenza di grasso fra il vetro e il recipiente durante la cottura. Si possono eliminare dalla superficie di vetro con uno strofinaccio al nichel bagnato d'acqua o con un detersivo specifico per la vetroceramica. Gli oggetti di plastica, lo zucchero o gli alimenti ad altro contenuto zuccherino fusi sopra il piano di cottura andranno eliminati immediatamente a caldo con un raschietto.

La luminosità dei metalli è causata dallo slittamento dei recipienti metallici sul vetro. Si può eliminare pulendo a fondo con un detersivo specifico per la vetroceramica, magari ripetendo più volte l'operazione.

Un recipiente può attaccarsi al vetro per la presenza di materiale fuso fra le due superfici. Non cercare di staccare il recipiente a freddo! Potrebbe rompersi il vetro ceramico.

Non calpestare il vetro né ggiarsi su di esso: potrebbe versi e provocare lesioni. Non il vetro per appoggiare degli titi.

TEKA INDUSTRIAL S.A. si riserva il diritto di apporre nei suoi manuali le modifiche che ritenga necessarie o utili senza comprometterne le caratteristiche essenziali.

Osservazioni ambientali

prodotto o Il simbolo sul prodotto o sull'imballaggio indica che questo prodotto non può essere smaltito come un normale rifiuto urbano. Deve essere conferito presso un punto di raccolta di apparecchiature elettriche ed elettroniche per essere riciclato. Accertarsi che questo prodotto venga smaltito correttamente contribuirà a evitare alcune possibili conseguenze nefaste per l'ambiente e la salute pubblica, che potrebbero invece verificarsi se il prodotto non è gestito in maniera adeguata. Per ottenere informazioni più dettagliate sul riciclo di questo prodotto, rivolgersi all'amministrazione cittadina, all'azienda che gestisce la raccolta dei rifiuti o al nego- zio in cui è stato acquistato il prodotto.

I materiali d'imballaggio sono ecologici e totalmente riciclabili. I componenti in plastica sono identificati con le marcature >PE<, >LD<,

EPS<, ecc. Smaltire i materiali d'imballaggio come residui domestici nel contenitore corrispondente messo a disposizione dal comune di residenza.

Adempimento con Efficienza Energetica dell'apparecchio:

-Apparecchio è stato testato secondo la norma EN 60350-2 e il valore ottenuto, in Wh/Kg, è disponibile nella targa dati dell'apparecchio.

I seguenti consigli permetteranno di risparmiare energia ad ogni cottura:

* Utilizzare il coperchio corretto per

IT

ogni pentola laddove possibile. La cottura senza coperchio utilizza più energia.

si hanno le dita umide. Mantenere asciutta e pulita la superficie del controllo tattile e/o le dita.

* Utilizzare pentole con basi piatte e idonei diametri di base che si adattino alla dimensione della zona di cottura. I produttori di pentole solitamente forniscono il diametro superiore della pentola che è sempre superiore rispetto al diametro della base.

Si sente un rumore di ventilazione durante la cottura, che continua anche a cucina spenta:

Le zone a induzione presentano un ventilatore per refrigerare l'elettronica. Questo entra in funzione solo quando la temperatura dell'elettronica è elevata, quando cala o si spegne automaticamente, che la cucina sia accesa oppure no.

* Quando si utilizza l'acqua per cucinare, utilizzarne piccole quantità al fine di conservare vitamine e minerali delle verdure e impostare il livello minimo di potenza che consenta di mantenere la cottura. Un alto livello di potenza non è necessario ed è uno spreco di energia.

Sull'indicatore di potenza di una

piatra appare il simbolo — : Il sistema di induzione non riscontra un recipiente sulla piastra o questo è inadeguato.

* Utilizzare pentole di piccole dimensioni per piccole quantità di cibo.

Si spegne una piastra e sugli indicatori appare il messaggio C81 o C82:

Temperatura eccessiva nel sistema elettronico o sul vetro. Attendere il tempo necessario per far raffreddare il sistema elettronico o rimuovere il recipiente per far raffreddare il vetro.

Se qualcosa non funziona

Prima di chiamare il Servizio tecnico, svolgere le verifiche indicate qui di seguito.

Sull'indicatore di una delle piastre appare C85:

Il recipiente utilizzato non è adeguato. Spegnere la cucina, riaccenderla e provare con un altro recipiente.

Non funziona la cucina:

Controllare che il cavo di rete sia collegato alla presa corrispondente.

Il dispositivo si spegne e il messaggio C90 appare sugli indicatori di potenza (3):

Il controllo touch rileva che il sensore on/off (1) è coperto e non consente l'accensione del piano cottura. Rimuovere eventuali oggetti o liquidi mantenendo la superficie del controllo touch pulita e asciutta sino a quando il messaggio non scompare.

Le zone ad induzione non riscalda- no:

Il recipiente è inadatto (non ha il fondo ferromagnetico o è troppo piccolo). Verificare che il fondo del recipiente venga attratto da una calamita o usare un recipiente più grande.

Si sente un ronzio all'inizio della cottura proveniente dalle zone a induzione:

In recipienti poco spessi o costituiti da più di un pezzo, il ronzio è conseguenza della trasmissione d'energia direttamente al fondo del recipiente. Tale ronzio non segnala un difetto, ma, se si vuole comunque evitarlo, ridurre leggermente il livello di potenza scelto o utilizzare un recipiente con il fondo più spesso e/o costituito da una sola parte.

Il controllo tattile non si accende o è acceso ma non risponde:

Non è stata selezionata nessuna piastra. Assicurarsi di selezionare una piastra prima di agirci sopra. Sui sensori è presente dell'umidità e/o
