INSTRUKCJA OBSŁUGI IBC 64000 TTC TEKA

Zasady bezpieczeństwa: Forsiktig. W przypadku rozbicia lub pęknięcia powierzchni płyty należy ją n a t y c h m i a s t o w o odłączyć od źródła zasilania w celu w y e l i m i n o w a n i a m o ż l i w o ś c i porażenia prądem elektrycznym. Urządzenie to nie jest zaprojektowane do działania za p o ś r e d n i c t w e m z e w n ę t r z n e g o p r o g r a m a t o r a ( niestanowiącego integralnej części urządzenia) lub zdalnego systemu sterowniczego. Nie należy używać odkurzacza parowego do c z y s z c z e n i a urządzenia. O s t r z e ż e n i e . Urządzenie i jego zewnętrzne części mogą nagrzewać się podczas działania. Należy unikać doty- kania elementów grzewczych. Dzieci poniżej 8 lat nie powinny przebywać w pobliżu płyty, chyba że znajdują się pod nadzorem. U r z ą d z e n i e może być używane przez dzieci w wieku lat ośmiu lub stars- ze, osoby o o g r a n i c z o n y c h z d o l n o ś c i a c h f i z y c z n y c h , psychicznych czy i n n y c h , n i e d y s p o n u j ą c e doświadczeniem w obsłudze urządzenia lub go nieznające JEDYNIE pod nadzorem lub po zapoznaniu ich z urządzeniem i upewnieniu się, że rozumieją ryzyko, jakie pociąga za sobą jego obsługa. Czyszczenie i konserwacja ze strony użytkownika nie powinny być wykonywane przez dzieci bez nadzoru dorosłych. Dzieci nie mogą bawić s i ę urządzeniem. O s t r z e ż e n i e . Pozostawienie płyty podczas gotowania przy użyciu tłuszczu lub oleju jest niebezpieczne, gdyż może dojść do powstania ognia. NIGDY nie należy próbować gasić płomienia wodą! Jeśli dojdzie do p o w s t a n i a płomienia, należy odłączyć urządzenie i zdusić go przy użyciu pokrywki, talerza lub koca. Nie pozostawiać ż a d n y c h przedmiotów w obrębie obszarów grzewczych płyty. U n i k a ć p o t e n c j a l n e g o ryzyka pożaru. G e n e r a t o r indukcyjny spełnia obowiązujące normy e u r o p e j s k i e . Niemniej jednak zaleca się, by osoby z urządzeniami w s p o m a g a j ą c y m i pracę serca typu s t y m u l a t o r skonsultowały się z lekarzem, a w p r z y p a d k u wątpliwości, nie używały obszarów indukcyjnych. Na powierzchni płyty nie powinno umieszczać się m e t a l o w y c h przedmiotów takich jak noże, widelce, łyżki i pokrywki, ponieważ mogą się one nagrzać. Po zakończeniu używania odłącz zawsze płytę grzewczą, nie wystarczy jedynie odsunąć naczynia. W przeciwnym razie mogłoby dojść do n i e p o ż ą d a n e g o włączenia płyty, gdy zostanie na niej usta- wione przypadkowo inne naczynie podc- zas okresu w y k r y w a n i a naczynia. Unikaj możliwych wypadków! Instalacja Umieszczenie płyty nad szuadą na sztućce Jeśli użytkownik życzy sobie umieszczenie pod płytą grzewcząPL

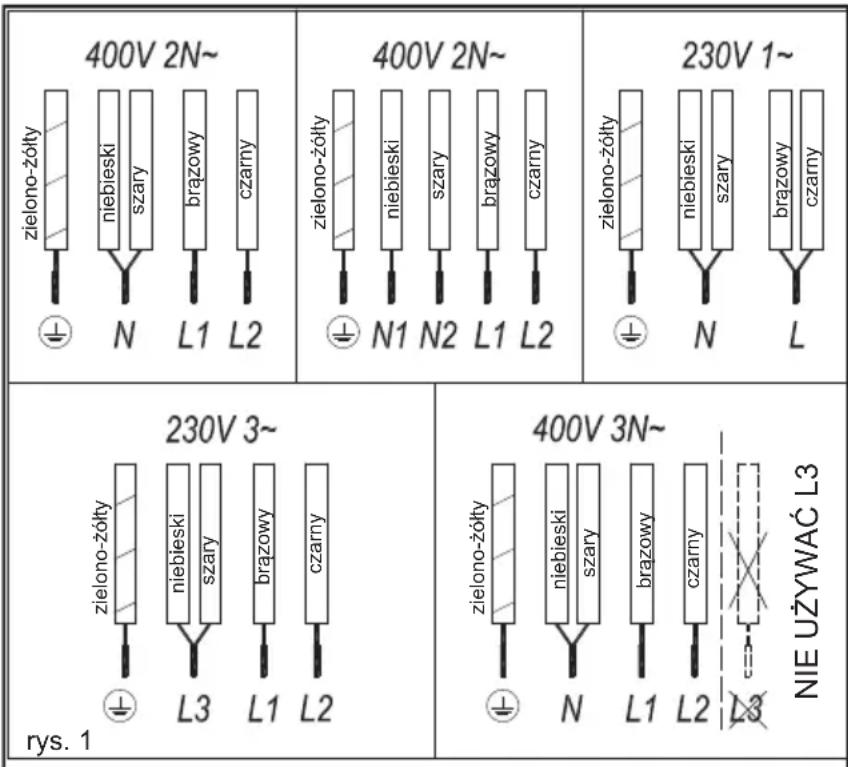

Przyłączenie do instalacji elektrycznej Uwaga! Przyłączenie do sieci elektrycznej powinno zawierać poprawnie wykonane uziemienie, zgodnie z obowiązującymi przepisami, w przeciwnym wypadku płyta może nie działać poprawnie. Wyjątkowe w y s o k i e przepięcia mogą spowodować awarię systemu sterowania (jak w przypadku jakiegokolwiek innego urządzenia elektronicznego). Nie zaleca się używania kuchni indukcyjnej w czasie działania funkcji czyszczenia pirolitycznego w przypadku piekarników pirolitycznych ze względu na wysoką temperaturę, jaką osiąga to urządzenie. Jakakolwiek manipulacja czy reparacja urządzenia, włączając wymianę elastycznego kabla zasilającego, powinna zostać doko- nana przez autoryzowany serwis techniczny TEKA. Przed odłączeniem kuchni od sieci elektrycznej zaleca się wyłączyć wyłącznik i odczekaćokoło 25 sekund przed wyciągnięciem wtyczki. Ten czas jest konieczny dla całkowitego rozładowania obwodu elektronicznego i uniknięcia możliwości porażenia prądem elektrycznym poprzez dotknięcie bolców wtyczki Należy zachować Certykat gwarancyjny lub, jeśli dotyczy, kartę danych technicznych, wraz z Instrukcją obsługi przez okres użytkowania urządzenia. Zawarte są w nim jego ważne dane techniczne. Czyszczenie i konserwacja Instrukcja obsługi sterowania dotykowego

zielono-żółtyniebieskibrązowyszaryczarnyzielono-żółtyniebieskibrązowyszaryczarnyzielono-żółtyniebieskibrązowyszaryczarnyzielono-żółtyniebieskibrązowyszaryczarnyzielono-żółtyniebieskibrązowyszaryczarny

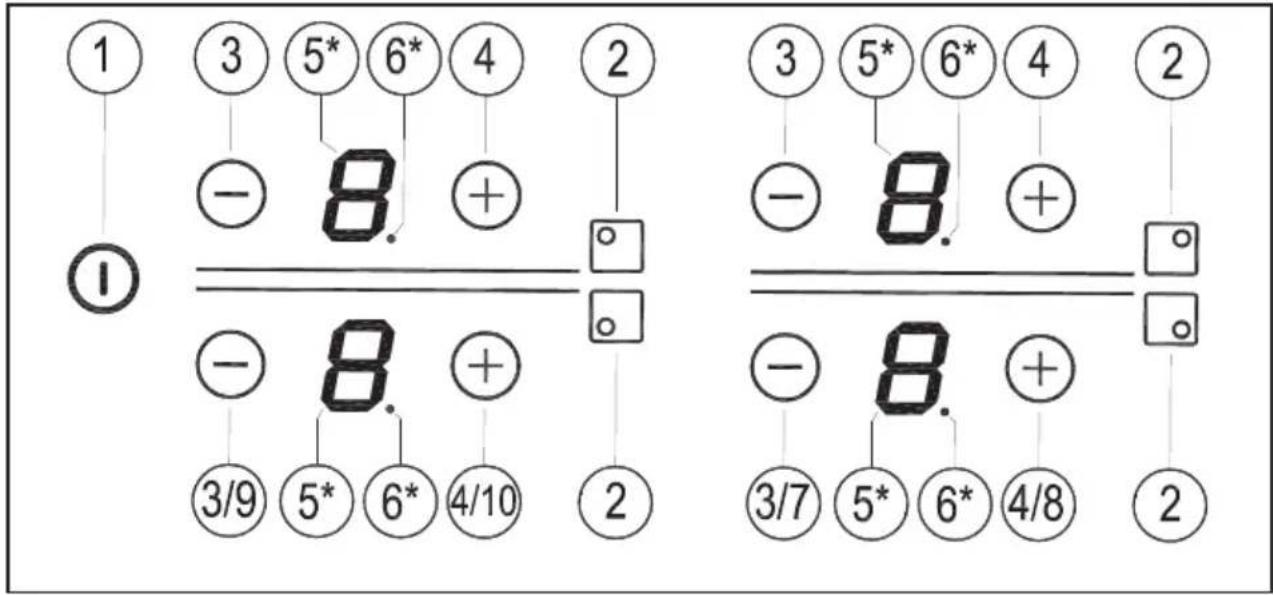

1 Dotknij klawisz dotykowy (1) na co najmniej jedną sekundę. Sterowanie dotykowe włączy się, rozlegnie się sygnał dźwiękowy, a wskaźniki (5) zaświecą się wyświetlając „-”. Gdy którakolwiek ze stref grzejnych będzie gorąca, na odnośnym wskaźniku będą migały H i „-”. Jeśli nie wykonasz żadnych czynności w przeciągu najbliższych 10 sekund, sterowanie dotykowe wyłączy się automatycznie. Gdy sterowanie dotykowe jest aktywne, można je wyłączyć w dowolnym momencie przez dotknięcie klawisza dotykowego (1).Przycisk dotykowy (1) ma zawsze pierwszeństwo w wyłączaniu sterowania dotykowego.

Po uaktywnieniu sterowania dotykowego czujnikiem (1), każda płyta może być włączona w następujący sposób: Należy użyć czujników (3) i (4), aby wybrać poziom mocy. W przypadku dotknięcia czujnika (4) płyta grzewcza zostanie włączona na poziomie 1, a z każdym dodatkowym dotknięciem poziom będzie wzrastać do osiągnięcia maksymalnej wartości mocy. Poziom mocy można zmniejszyć za pomocą czujnika (3). W celu zapewnienia pracy z maksymalną mocą, kiedy talerz jest ustawiony na poziom 0, należy dotknąć czujnika (3) jeden raz. Płyta grzewcza aktywuje się automatycznie na poziomie 9. Dalsze przytrzymanie jednego z dwóch czujników (3) lub (4) sprawi, że będą one powtarzać tę czynność co pół sekundy bez konieczności naciskania raz za razem.

Za pomocą czujnika (3) można obniżyć moc do poziomu 0. Płyta grzewcza wyłączy się automatycznie. W celu szybkiego wyłączenia płyty, bez względu na poziom mocy, należy jednocześnie nacisnąć czujniki (3) i (4), co spowoduje natychmiastowe wyłączenie się płyty. Kiedy płyta grzejna jest wyłączona, na jej wskaźniku mocy (3) pojawi się H, jeśli szklana powierzchnia odnośnej płyty jest gorąca i istnieje ryzyko poparzenia. Gdy temperatura spadnie, wskaźnik (3) wyłączy się (jeśli kuchenka jest wyłączona), lub też zaświeci się „-”, gdy kuchenka jest nadal włączona.

WYŁĄCZANIE WSZYSTKICH PŁYT

Wszystkie płyty mogą być jednocześnie wyłączone przy użyciu czujnika ogólnego włączania/wyłączania (1). Wszystkie wskaźniki płyt (5) zgasną. Jeśli wyłączona strefa grzewcza jest gorąca, jej wskaźnik pokaże H. Wykrywanie naczyń Indukcyjne pola grzejne posiadają wbudowany detektor naczyń. W ten sposób, płyta przestanie działać, jeśli nie ma na niej garnka lub gdy jest on nieodpowiedni. Wskaźnik zasilania (3) pokaże symbol oznaczający „brak garnka” , gdy na włączonej stree nie ma naczynia lub gdy jest ono nieodpowiednie. Jeśli garnek zostanie zdjęty ze strefy, gdy jest ona włączona, zasilanie płyty zostanie automatycznie odcięta, i wyświetli się symbol „braku garnka”. Gdy garnek zostanie z powrotem umieszczony na stree gotowania, zasilanie zostanie przywrócone na tym samym, poprzednio wybranym poziomie mocy. Czas wykrywania naczyń wynosi 3 minuty. Jeśli garnek nie zostanie umieszczony na płycie w tym czasie, lub gdy będzie on nieodpowiedni, strefa grzejna wyłączy się. Po zakończeniu, wyłącz pole grzejne za pomocą sterowania dotykowego. W przeciwnym wypadku, może zaistnieć niepożądana sytuacja, jeśli jakiś Rys. 2PL

garnek zostanie przypadkowo umieszczony na stree gotowania w przeciągu trzech minut. Unikaj ewentualnych wypadków! Wyłączanie sygnału dźwiękowego Kiedy płyta jest wyłączona, należy nacisnąć jednocześnie czujniki (7) i (8), przytrzymując je przez 3 sekundy. Po 3 sekundach. Pojawi się bieżący status alarmu dźwiękowego ( „on” jeśli jest włączony, „o󰀨” jeśli jest wyłączony). Status można zmienić za pomocą czujników (9) i (10). Aby potwierdzić wybór, należy nacisnąć (8). Dezaktywacja nie zostanie zastosowana do wszystkich funkcji, np. sygnał dźwiękowy przy włączaniu i wyłączaniu nie zostanie dezaktywowany. Takie wyłączanie nie ma zastosowania do wszystkich funkcji, jak na przykład sygnał dźwiękowy włączania/ wyłączania. Funkcja mocy Funkcja ta dostarcza „dodatkową” moc płycie, powyżej wartości nominalnej. Wspomniana moc zależy od wielkości płyty, z możliwością osiągnięcia maksymalnej wartości dopuszczalnej generatora. 1 Należy aktywować płytę na 9. poziomie mocy. 2 Z 9. poziomu mocy należy nacisnąć czujnik (4), na wskaźniku zasilania (5) pojawi się symbol „P”. Zasilanie można wyłączyć, naciskając czujnik (3) lub jednocześnie czujnik (3) i (4). Funkcja mocy ma maksymalny czas trwania określony w tabeli 2. Po tym czasie, poziom mocy zostanie automatycznie zmniejszony do 9. Rozlegnie się sygnał dźwiękowy. Po włączeniu funkcji mocy w jednej płycie grzejnej, możliwe jest, że będzie to mieć wpływ na wydajność niektórych innej płyty, zmniejszając jej moc do niższego poziomu, w którym to przypadku będzie to wyświetlone na jej wskaźniku (5). Zasilanie można wyłączyć, naciskając czujnik (3) lub jednocześnie czujnik (3) i (4). Funkcja zarządzania energią (w zależności od modelu) Niektóre modele są wyposażone w funkcję ograniczania mocy (zarządzanie energią). Funkcja ta pozwala na zmianę całkowitej mocy generowanej przez kuchenkę na inne wartości, wskazane przez użytkownika. Aby to zrobić, należy wejść do menu ograniczania mocy, dostępnego przez pierwszą minutę po podłączeniu płyty grzejnej do sieci elektrycznej. 1 Kiedy płyta jest wyłączona, należy nacisnąć jednocześnie czujniki (7) i (8), przytrzymując je przez 3 sekundy. 2 Po 3 sekundach na wyświetlaczach pojawi się symbol „PL” . Aby wejść do menu wyboru ograniczenia mocy, należy nacisnąć przycisk (8). 3 Wartość ograniczenia mocy można wybrać za pomocą czujników (9)

(10). 4 Po dokonaniu wyboru odpowiedniej wartości (patrz Tabela 1), należy nacisnąć przycisk (8). Moc płyty grzewczej zostanie ograniczona do wybranej wartości. Tabela 1 Wartość Moc

), nL bez ograniczeń 25 2,5 kW 30 3 kW 35 3,5 kW 40 4 kW 45 4,5 kW 50 5 kW 55 5,5 kW 60 6 kW Jeśli chcesz ponownie zmienić tę wartość, należy odłączyć płytę od zasilania i podłączyć ją ponownie po kilku sekundach. W ten sposób znów będzie można wejść do menu ograniczania mocy. Za każdym razem, gdy poziom mocy strefy grzejnej zostanie zmieniony, ogranicznik mocy obliczy całkowitą moc generowaną prze kuchenkę. Jeśli zostanie osiągnięty łączny limit mocy, sterowanie dotykowe nie pozwoli Ci na zwiększenie poziomu mocy danej płyty grzejnej. Kuchenka wyemituje sygnał dźwiękowy i wskaźnik mocy (5) zacznie migać na poziomie, który nie może zostać przekroczony. Jeśli chcesz przekroczyć tę wartość, należy obniżyć moc innych płyt. Czasami obniżenie mocy innej płyty o jeden poziom będzie niewystarczające, ponieważ zależy to od ustawionej mocy grzejnej każdej płyty. Możliwe jest, że w celu podniesienia poziomu dużej płyty grzejnej, poziom mocy kilku mniejszych będzie musiał zostać zmniejszony. W przypadku korzystania z szybkiego włączania przy maksymalnej mocy i wspomniana wartość jest wyższa od wartości ustalonej przez ogranicznik, płyta grzewcza zostanie ustawiona na maksymalnym możliwym poziomie. Kuchenka wyemituje sygnał dźwiękowy i wspomniana wartość mocy mignie dwukrotnie na wskaźniku (5). Wyłączenie bezpieczeństwaPL

Jeśli z powodu błędu jeden lub więcej obszarów grzewczych nie zostaną wyłączone, urządzenie wyłącza się automatycznie po upływie określonego czasu (patrz tabela 2). Tabela 2 Wybrany poziom mocy MAKSYMALNY CZAS DZIAŁANIA (w godzinach)

10 lub 5 minut , dostosowane poziom 9

• W zależności od modelu Po wystąpieniu „wyłączenia bezpieczeństwa” wyświetlone zostaje 0, jeśli temperatura powierzchni grzewczej nie stanowi zagrożenia dla użytkownika lub H, jeśli istnieje ryzyko oparzeń. Obszar sterowania pól grzewczych należy utrzymywać zawsze w czystym i suchym stanie. W przypadku jakiegokolwiek problemu związanego z obsługą kuchni lub inną anomalią nie ujętymi w niniejszej instrukcji należy wyłączyć urządzenie i zawiadomić serwis techniczny TEKA. Sugestie i zalecenia

• Używać naczyń o grubym i całkowicie płaskim dnie.

• Nie przesuwać naczyń po powierzchni płyty, gdyż mogłyby ją zarysować.

• Mimo że szkło może znieść uderzenia dużymi naczyniami, które nie mają ostrych brzegów, należy unikać takich uderzeń.

• Aby uniknąć szkód na powierzchni płyty witroceramicznej nie należy przesuwać po niej naczyń i utrzymywać ich dna czyste i w dobrym stanie.

• Zalecane średnice dna garnka (patrz „Karta danych technicznych” dostarczona wraz z produktem). Należy uważać, by nie spadły na powierzchnię płyty kryształki cukru lub produkty je zawierające, gdyż w wysokiej temperaturze mogłyby spowodować reakcję ze szkłem i uszkodzenia powierzchni płyty. Czyszczenie i konserwacja W celu odpowiedniej konserwacji płyty należy czyścić ją, używając przeznaczonych do tego produktów i narzędzi, gdy płyta jest już chłodna. W tych warunkach będzie to prostsze i zapobiegać będzie gromadzeniu się zanieczyszczeń. W żadnym przypadku nie wolno używać agresywnych środków czyszczących lub takich, które mogłyby zarysować powierzchnię, ani też urządzeń działających na parę. Niewielkie nieprzylegające zanieczyszczenia mogą zostać usunięte za pomocą wilgotnej ściereczki i przy użyciu delikatnego detergentu lub letniej wody z mydłem. Jednak dla plam lub przywartych zabrudzeń należy używać środka czyszczącego przeznaczonego do płyt witroceramicznych, stosując się do zaleceń jego producenta. Zabrudzenia mocno przywarte, po przypaleniu, należy usunąć skrobaczką z odpowiednim ostrzem. Opalizację koloru płyty podczas gotowania powodują resztki tłuszczu zaschnięte na dnie naczynia lub znajdujące się na powierzchni płyty. By usunąć kolorowe smugi z nawierzchni płyty należy użyć druciaka z niklu i wody lub specjalnego środka czyszczącego do płyt witrocera- micznych. Przedmioty plastikowe, cukier lub produkty żywnościowe o dużej zawartości cukru rozpuszczone na płycie powinny zostać usunięte natychmiast i na gorąco przy użyciu skrobaczki. Metaliczne smugi mogą być spowodowane przesuwaniem metalowych naczyń po powierzchni płyty. Można je usunąć, czyszcząc dogłębnie przy użyciu specjalnego środka czyszczącego do płyt witroceramicznych, choć jest możliwe, że czynność czyszczenia trzeba będzie powtórzyć kilkukrotnie Jeśli pomiędzy naczyniem a powierzchnią płyty znajduje się jakaś roztopiona substancja, naczynie może przywrzeć do płyty. Nie wolno próbować odrywać naczynia na zimno! Mogłoby to spowodować pęknięcie szkła ceramicznego. Nie stawać na szkle, ani też nie opierać się na nim, mogłoby pęknąć i spowodować obrażenia u użytkownika. Nie używać powierzchni płyty do stawiania na niej przedmiotów. TEKA INDUSTRIAL S.A. zastrzega sobie prawo do wprowadzania do swoich instrukcji modyfikacji, które uzna za stosowne lub konieczne, Kwestie ochrony środowiska Symbol umieszczony na produkcie lub jego opakowaniu oznacza, że produkt nie może być traktowany jako zwykły odpad komunalny. Ten produkt powinien być dostarczony do punktu zbierania sprzętu elektrycznego i elektronicznego do recyklingu. Zapewniając prawidłowe złomowanie, przyczyniają się Państwo zapobieganiu potencjalnym negatywnym skutkom dla środowiska i zdrowia publicznego, które mogłyby wystąpić, jeśli produkt nie jest właściwie traktowany. Aby uzyskać więcej informacji na temat recyklingu tego produktu należy skontaktować się z lokalnym urzędem miasta, dostawcą usług utylizacji odpadów lub sklepem, gdzie nabyto produkt. Materiały użyte w opakowaniach są ekologiczne i w pełni przetwarzalne. Komponenty z tworzyw sztucznychPL

są identykowane oznaczeniami >PE<, >LD<, >EPS< itd. Utylizować wszystkie materiały użyte w opakowaniach w lokalnym kontenerze, gdyż są to odpady komunalne. Spełnienie z Efektywności Energetycznej urządzenia: -Urządzenie zostało przetestowane zgodnie z normą EN 60350-2 i otrzymanej wartości, w Wh/Kg, jest dostępny w tabliczce znamionowej urządzenia Poniższe porady ułatwiają oszczędzanie energii podczas gotowania:

• Gdy to możliwe, przykrywaj garnki odpowiednimi pokrywkami. Gotowanie bez pokrywki zużywa więcej energii.

• Używaj naczyń z płaskim dnem o średnicy podstawy dostosowanej do wielkości strefy gotowania. Producenci naczyń zazwyczaj podają górną średnicę naczynia, która jest większa niż średnica podstawy.

• Używaj małej ilości wody, aby warzywa nie utraciły witamin i minerałów podczas gotowania. Stosuj minimalny możliwy poziom mocy gotowania. Wysoki poziom mocy nie jest konieczny i prowadzi do marnowania energii.

• Używaj małych naczyń i małych ilości żywności. W razie problemów z działaniem urządzenia Przed skontaktowaniem się z Serwisem technicznym należy wykonać następujące czynności kontrolne. Kuchnia się nie uruchamia: Upewnić się czy kabel sieciowy jest podłączony do odpowiedniego gniazda. Obszary indukcyjne nie nagrzewają się: Naczynie jest nieodpowiednie (nie posiada dna ferromagnetycznego lub jest zbyt małe). Sprawdź, czy dno naczynie jest przyciągane przez magnez lub użyj większego naczynia. Słychać przeciągły dźwięk podczas rozpoczęcia gotowania na obsza- rach indukcyjnych: W przypadku naczyń niezbyt grubych lub niewykonanych z jednej części, przeciągły dźwięk powstaje w wyniku przesyłania energii bezpośrednio do dna naczynia. Dźwięk ten nie świadczy o wadzie, ale jeśli mimo wszystko chcemy go uniknąć, należy zredukować delikatnie wybrany poziom mocy lub użyć naczynia o grubszym dnie lub/i wykonanym z jednej części. Sterowanie dotykowe nie włącza się, lub po włączeniu nie reaguje: Nie istnieje żadne wybrane pole. Przed manipulacją danego pola, upewnij się, że jest ono wybrane. Sensory są wilgotne lub/i użytkownik ma wilgotne palce. Utrzymać powierzchnię sterowania dotykowego oraz palce w suchym stanie. Słychać odgłos wentylatora podczas gotowania, który utrzymuje się, nawet gdy kuchnia jest wyłączona: Obszary indukcyjne wyposażone są w wentylator w celu chłodzenia części elektronicznych. Działa on jedynie, gdy temperatura części elektronicznych jest wysoka, gdy temperatura spada, wyłącza się automatycznie bez względu na to czy kuchnia jest włączona, czy nie. Pojawia się symbol na wskaźniku mocy pola: System indukcyjny nie wykrywa naczynia na polu lub znajdujące się na nim naczynie jest nieodpowiednie. Pole wyłącza się, a na wskaźnikach wyświetla się komunikat C81 lub C82: Zbyt wysoka temperatura układu elektronicznego lub szyby. Odczekaj, aż układ elektroniczny się ochłodzi lub zdejmij naczynie, aby schłodziła się szyba. Na wskaźniku jednego z pól pojawia się C85: Używane naczynie nie jest odpowiednie. Wyłącz kuchnię, włącz ją ponownie i użyj innego naczynia. Urządzenie się wyłącza, a na wskaźnikach zasilania (3) pojawia się komunikat C90: Sterowanie dotykowe wykrywa zakrycie czujnika wł./wył. (1) i uniemożliwia włączenie płyty kuchennej. Należy usunąć obiekty lub płyny z powierzchni sterowania dotykowego, wyczyścić ją i osuszyć, aby komunikat przestał się wyświetlać.CS
