NÁVOD NA OBSLUHU Baby Camera LANAFORM

Đakujeme, že ste si kúpili výrobok LANAFORM® Baby Camera. Táto bezdrôtová infračervená kamera Vám umožní vo dne v noci dávať pozor na Vaše dieta. V monitorovacej Baby Camere nájdete užitočného pomocníka pre Vás a Vaše v období prvých mesiacov jeho života.

PRED POUŽITÍM MONITOROVACEJ BABY CAMERY SI PREČÍTAJTE VŠETKY POKYNY NA POUŽITIE HLAVNE TIE, KTORÉ SA TÝKAJÚ JEJ BEZPEČNEJ OBSLUHY :

Presvedčte sa, že napätie v elektrickej sieti zodpovedá požiadavkám prístroja.

• Vždy položte monitorovaciu Baby Cameru na tvrdý, rovný a vodorovný povrch v dostatočnej vzdialenosti od zdrojov tepla/ pece, radiátory,.../.
• Nepoužívajte prístroj v miestnosti, kde boli použité aerosóly/spreje/ alebo v miestnosti, kde sa podáva kyslík.
• Nepoužívajte prístroj pod prikrývkou alebo vankúšom, Nadmerné teplo môže spôsobit' požiar, úraz elektrickým prúdom alebo popáleniny.
• Nepoužívajte prístroj v blízkosti miest s vyššou vlhkostou ako sú vane, kuchynské drezy a pod.
• Prípustný rozsah teploty pracovného prostredia : od -10°C do 40°C pri relatívnej vlhkosti 85% .
• Prípustný rozsah teploty skladovacieho priestoru : od -20°C do 60°C pri relativnej vlhkosti 85%.
• Okrem priestoru pre batérie, neotvárajte kameru ani monitorovaciu jednotku. Vyhnete sa tak úrazu elektrickým prúdom.
• Počas prevádzky sa adapté a batérie môžu trochu zahrievať. Je to úplne štandardný proces.

Elektrické káble musia byť uložené mimo prístupových chodníkov.

- Používajte len adaptéry, ktoré boli kúpené spolu s výrobkom. Nepoužívajte predlžovacie káble. Vyhnete sa tak prehrievaniu.

- Neobtáčajte káble okolo prístroja.

• Nepohybujte prístrojom prostredníctvom káblov.

- Ak sú káble poškodené musia byt'nahradené novými s rovnakými alebo podobnými parametrami. Sú dostupné u Vášho dodávatel'a alebo v jeho servise.

- Po každom použití sa presvedčte, či je prístroj vybratý zo siete.

• V žiadnom prípade nepoužívajte kameru inej značky ako je LANAFORM.

- Ked' používate monitorovaciu Baby Cameru využívate verejné vlnové dlžky. Zvuky a obrazy môžu byť vysielané k iným prijímačom. Rozhovory, platí to aj pre ludí vychádzajúcich z miestnosti, ktorí sú blízko kamery, môžu byť tiež vysielané. Na ochranu svojho súkromia vždy odpojte snímaciu jednotku pokial'kameru nepoužívate.

- Prístroj nie je určený na používanie osobám, vrátane detí, ktorých telesné, zmyslové alebo mentálne schopnosti sú obmedzené, alebo osobám bez skúseností a vedomostí, pokial'tieto osoby, prostredníctvom osoby zodpovednej za ich bezpečnosť, nie sú pod dohl'adom alebo neboli vopred poučené o použití prístroja. Odporúča sa neustále dohliadať na deti, či sa s prístrojom nehrajú.

- Používajte monitorovaciu Baby Cameru výhradne na účely, pre ktoré bola vyrobená a tak ako je uvedené v návode na použitie.

DOPLNKOVÉ INFORMÁCIE :

• Kvalitu zvuku a obrazu ovplyvňuje používanie mikrovlnnej rúry ako aj ostatných bezdrôtových systémov ako je Bluetooth, miestna bezdrôtová siet'a pod.
• Monitorovacia Baby Camera je výrobok založený na princípe rádiovej frekvencie. To znamená, že jej riadne fungovanie môže byť narušené prístrojmi založenými rovnako na princípe rádiofrekvencie /mobilné telefóny, rádia, a pod./.
• Použitie Baby Camery nie je obmedzené len na Vašu detskú izbu. Rovnako tak je možné ju použit' kdekolvek vo Vašom

dome. Pochopitelne, ak osoba žijúca vo Vašom susedstve tiež používa Baby Cameru na rovnakom kanáli, bude táto môčt počut a vidiet Vaše dieta.

- Bezpečnost' rádiových vín: ked'je kamera zapnutá vysiela a prijíma rádiové vlny. Baby Camera bola vyrobená v súlade s príslušnými normami.

1. ZOZNAM DODÁVANÝCH SÚČASTÍ

1) Bezdrôtová kamera 2,4 Ghz
2) Bezdrôtový prijímač 2,4 Ghz
3) Slúchadlá
4) Kamerový adaptér
5) Adaptér pre prijímač

①

②

③

④

⑤

2. SÚČASTI KAMERY

2-1. Hlavné časti kamery

1) Anténa
2) Infračervené indikátory
3) Šošovky
4) Zapnutie/Vypnutie On/Off
5) Tlačidlo pre varovanie - « Alarm »
6) Tlačidlo pre získavanie dát « Learning »
7) Elektrická koncovka
8) Tlačidlo volby kanála
9) Kryt priestoru na batérie

1 2 3 4 7 8

5 6 9

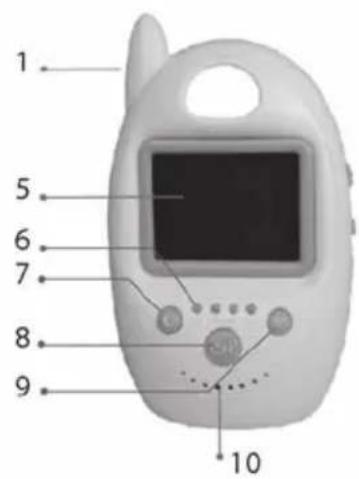

2-2. Hlavné časti prijímača

1) Anténa
2) Kryt priestoru na batérie
3) Slúchadlá
4) Elektrická koncovka
5) Monitor TFT-LCD
6) Kanálový indikátor
7) Pohotovostné tlačidlo
8) Tlačidlo volby kanála
9) Tlačidlo na zastavenie alarmu
10) Reproduktor
11) Tlačidlo nastavenia hlasitosti
12) Zapnutie/Vypnutie On/Off

1 5 6 7 8 9 10

2 3 4

11 12

3. INŠTALÁCIA

3-1. Inštalácia kamery

1. Inštalácia základne kamery
2. Nikdy neumiestňujte kameru do detskej postielky alebo záhradky.
3. Umiestnite kameru najmenej 1 meter od Vášho dietaťa.

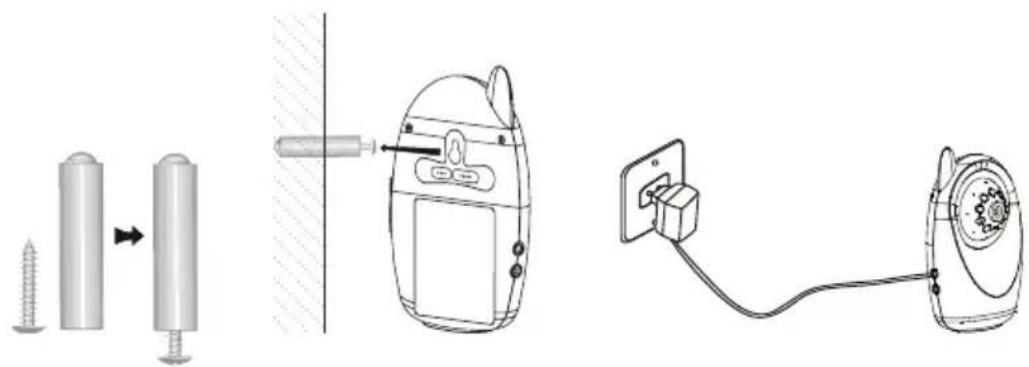

4. Jednotka sa môže pripevnit' na stenu alebo umiestnit' na pevný a rovný povrch, ako je príborník alebo stôl. Pri montáži na stenu postupujte podla schémy.
5. Pripojte kameru k adaptéru, potom dajte tlačidlo Zapnutie/Vypnutie do polohy Zapnutie - ON.
6. Nastavte otočnú hlavu kamery do takého uhla, ktorý umožní vykonávať pozorovanie.

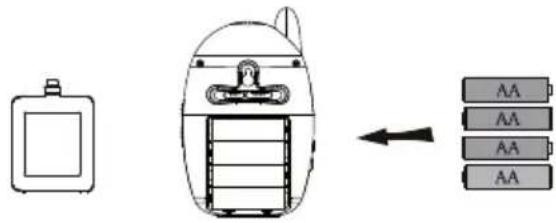

a. Ako zdroj energie sa môžu v kamere použit' aj batérie. Vložte do priestoru pre batérie, ktorý je umiestnený v zadnej časti kamery, 4ks AA batérií/nie sú súčastou výrobku/ tak, aby ste dodržali ich polaritu.
b. Životnosť batérií pri konštantnej prevádzke kamery:

5 hodín pri vypnutom infračervenom snímaní)

3hodiny (pri zapnutom infračervenom snímaním).

Aby ste sa vyhli možným poruchám ovplyvňujúcich činnosť kamery počas jej prevádzky stlačte tlačidlo pre získavanie dát « Learning ». Dajte tlačidlo, ktoré sa nachádza v zadnej časti kamery z polohy OFF do polohy ON, potom držte stlačené « » tlačidlo na zastavenie alarmu na prijímači 3 sekundy. Na obrazovke sa objaví čistý obraz.

Nie je potrebné menit' kanál kvôli tomu, aby ste sa vyhli poruchám.

Dosah prístroja/bez prekážok / je okolo 100 metrov.

Tento údaj však môže varírovať v rozsahu +/- 30 metrov v závislosti od prostredia umiestnenia kamery /steny, strop,.../

3. Nastavenie varovania na kamere

Jednou z funkcii kamery je zachycovať zvuk.

K nastaveniu zvukového varovania - alarmu dajte tlačidlo alarmu do polohy « VOX ». Systém sa nastaví na alarmový režim, ktorý umožní zachytávať zvuky od 65 dB a spustit’ alarm.

V prípade zachytenia zvuku alarm zvoní 2 minúty, kým nie je aktivované tlačidlo na jeho zastavenie « 📞 ». Potom je potrebné počkať 35 sekúnd na opätovnú aktiváciu alarmu.

V prípade, že tlačidlo na zastavenie alarmu nie je stlačené do dvoch minút, alarm sa automaticky zastaví po uplynutí tejto doby a systém sa okamžite prestaví do alarmového režimu.

Nastavenie alarmu do polohy vypnutý -OFF :

Alarm nie je aktívny, ked'je tlačidlo pre varovanie – alarm nastavené do polohy vypnutý –OFF.

3-2. Inštalácia prijímača

1. Pripojte prijimač k adaptéru, potom zapnite tlačidlo Zapnutie/Vypnutie do polohy Zapnutie - ON.
2. Nastavte hlasitost'na požadovanú úroveň.
3. Nastavte prijímač na rovnaký kanál aký má nastavený kamera stlačením tlačidla pre nastavenie kanálov «CH». Na obrazovke sa objaví obraz.

a. Pôvodne je kanál pre prijímač nastavený tak, aby korešpondoval s kanálom kamery.

b. V predávanej súprave je ponúkaná jedna kamera. Prijímač však dokáže pracovať simultánne so štyrmi kamerami. Ak sú zapojené 2.,3. a 4. kamera držte stlačené kanálové tlačidlo «CH» približne 3 sekundy, aby sa aktivoval automatický navigačný systém, ktorý si bude vyberať medzi možnými kanálmi každých 6 sekúnd. V prípade Vášho záujmu o dálšiu kameru, kontaktujte Vášho predajcu.

c. V prípade vypadnutia signálu alebo poruchy zostane monitorovacia obrazovka tmavá.

Poznámka :

c. Ako zdroj energie sa môžu v kamere použit' aj batérie. Vložte do priestoru pre batérie, ktorý je umiestnený v zadnej časti kamery 4 ks AA batérií / nie sú súčastou výrobku/ tak, aby ste dodržali ich polaritu.
d. Životnosť batérií pri konštantnej prevádzke kamery:

5 hodín (pri vypnutom infračervenom snímaní)

3hodiny (pri zapnutom infračervenom snímaní).

4. TECHNICKÉ PARAMETRE

Faktor Hodnota
VŠEOBECNÉ PARAMETRE
Frekvencia prenosu ISM 2 400~2 483 MHz
Výkon prenosu 10 mW/CE ; 2 mW/FCC
Účinný dosah bez prekázok* 100 m
Difúzne spektrum FHSS
Spôsob modulácie GFSK
Prípustný rozsah teploty pracovného prostredia -10 °C ~ +40 °C/+14 °F ~ +104 °F
Prípustný rozsah vlhkosti pracovného prostredia ≤85 %
PARAMETRE PRE KAMERU
Druh senzoru CMOS
Rozlíšenie - Celkový počet pixelov NTSC : 720 x 480 pixelov; PAL : 720 x 576 pixelov
Minimálna expozícia 0 Lux (infračervené zapnuté - ON)
Dosah pri nočnom videní 5 m
Uhol záberu 55°
Životnosť batérií 5 hodín
Rozlíšenie obrazu	320 x 240 à 10 i/s
Citlivosť zachytenia zvuku	>65 dB
Maximálna spotreba elektriny	280 mA
Zdroj napätia	CC + 8 V
Rozmery	86 x 48 x 135 mm
Váha (približne)	146 g
PRIJÍMAČ
Druh obrazovky LCD	2,36" TFT-LCD
Účinné pixely	480 x 234
Citlivosť príjmu	≤-85 dBm
Maximálna spotreba elektriny	200 mA
Životnosť batérií 5 hodín
Zdroj napätia	CC +8 V
Rozmery	86 x 54 x 143 mm
Váha (približne)	130 g

*Skutočný dosah prenosu závisí od počasia, miesta, prekážok a konštrukcie budovy.

OBMEDZENÁ ZÁRUKA

LANAFORM® zaručuje, že tento produkt nemá žiadne výrobné a materiálové chyby. Záruka platí dva roky od zakúpenia, s výnimkou nasledujúcich prípadov:

Táto záruka na produkt firmy LANAFORM® nepokrýva poškodenia spôsobené pri nesprávnom alebo nevhodnom používaní, náhodnom poškodení, použití neschválených doplnkov, akejkol'vek modifikácii produktu alebo akejkol'vek v inej situácii mimo kontrolu firmy LANAFORM®.

Firma LANAFORM ^® nezodpovedá za žiadne náhodné, následné alebo špeciálne škody. Všetky záruky na produkt osobnej starostlivosti sú limitované na dobu dvoch rokov od dátumu zakúpenia.

Po prijatí váš prístroj, firma LANAFORM® ho podľa potreby alebo opraví alebo vymení, a uhradí všetky prepravné poplatky. Táto záruka platí iba cez servisné strediská firmy LANAFORM®. V prípade, že boli prevedené akékolvek servisné služby tohto produktu akoukolvek inou entitou než je servisné stredisko firmy LANAFORM®, záruka stráca platnost.

SA LANAFORM NV
