GEBRUIKSAANWIJZING Baby Camera LANAFORM

Wij danken u voor uw aanschaf van de LANAFORM® Baby Camera. Met deze draadloze infrarood camera, die ideaal is om uw baby in de gaten te houden, kunt u uw kind dag en nacht horen en zien. De Baby Camera is een handig apparaat voor u en uw baby, zeker in de eerste maanden van uw baby's leven.

LEES ALLE INSTRUCTIES AANDACHTIG DOOR VOORDAT U UW BABY CAMERA GEBRUIKT, MET NAME deze ESSENTIELE VEILIGHEIDSINSTRUCTIES:

• Zorg ervoor dat de spanning van het elektriciteitsnet overeenkomst met de spanning van het apparaat.
• Zorg ervoor dat de camera en de kabel van de adapter altijd buiten bereik van de baby zijn.
• Steek de stekker nooit met natte handen in het stopcontact en haal deze er ook nooit uit met natte handen.
• Plaats de Baby Camera altijd op een harde, vlakke en horizontale ondergrond en plaats het uit de buurt van warmtebronnen zoals gasfornuizen, verwarmingen, etc.
• Gebruik dit apparaat niet in een kamer waar aërosol (sprays) gebruikt worden of in een kamer waar zuurstof toegediend wordt.
• Gebruik dit apparaat niet onder een deken of kussen. Overmatige hitte kan leiden tot brand, elektrocutie of brandwonden.
  Gebruik dit apparaat niet in de buurt van natte zones zoals een bad, een aanrecht, etc. •

Werkingsvoorwaarden: van -10°C tot 40°C; met een vochtigheid van 85%RV.

Opslagvoorwaarden: van -20°C tot 60°C; met een vochtigheid van 85%RV.

- Open om risico op elektrocutie te voorkomen de camera-unit of de bewakingsunit niet (met uitzondering van het batterijcompartiment).

De adapters en batterijen kunnen warm worden tijdens gebruik. Dit is normaal.

Leg de kabels van de stroomadapters niet in de doorgang.

- Gebruik alleen de bijgeleverde stroomadapter. Gebruik om oververhitting te voorkomen geen verlengsnoer.

- Rol de kabel niet om het apparaat heen.

- Trek niet aan de stroomkabel van het apparaat.

- Als de stroomkabel beschadigd is, moet deze vervangen worden door een speciale of soortgelijke kabel die beschikbaar is bij uw leverancier of bij de klantenservice.

- Zet het apparaat na elk gebruik uit en haal de stekker uit het stopcontact.

- Gebruik in geen geval een andere camera dan die van het merk Lanaform.

- Wanneer u de Baby Camera gebruikt, gebruikt u publieke golven. De geluiden en de beelden kunnen uitgezonden worden op andere ontvangers. De gesprekken, zelfs die vanuit kamers die in de buurt zijn van de camera-unit, kunnen ook uitgezonden worden. Haal om uw privacy te beschermen altijd de stekker van de camera-unit uit het stopcontact wanneer u deze niet gebruikt.

- Dit apparaat is niet bedoeld voor gebruik door personen, inclusief kinderen, met beperkte fysieke, zintuiglijke of geestelijke capaciteiten, of door personen zonder ervaring of kennis, tenzij zij onder toezicht staan van een persoon die verantwoordelijk is voor hun veiligheid, of instructies hebben gekregen over het gebruik van het apparaat. Het is verstandig om kinderen in de gaten te houden om er zeker van te zijn dat zij niet met het apparaat spelen.

- Gebruik de Baby Camera alleen waar deze voor gemaakt is en zoals beschreven in deze handleiding.

EXTRA INFORMATIE

• De geluids- en beeldkwaliteit wordt beïnvloed door het gebruik van magnetrons en door het gebruik van andere draadloze systemen zoals Bluetooth, plaatselijke draadloze netwerken,...
• De Baby Camera is een product dat gebaseerd is op de radiofrequentie (RF). Dit betekent dat de werking verstoort kan

worden door hetzelfde soort storing als mobiele telefoons, draagbare radio's en andere producten die gebaseerd zijn op de radiofrequentie.

• Het gebruik van de Baby Camera is niet beperkt tot uw baby's kamer. U kunt het apparaat in uw hele huis gebruiken. Dientengevolge, als iemand in uw buurt ook een Baby Camera heeft op hetzelfde kanaal, dan zal deze persoon uw baby kunnen zien en horen.
• Veiligheid van radiogolven: wanneer de Baby Camera aanstaat, zendt en ontvangt deze radiogolven. De Baby Camera is in conformiteit met de betreffende standaarden.

1. LIJST VAN BIJGELEVERDE ONDERDELEN

1) Camera 2,4 Ghz draadloos
2) Ontvanger 2,4 Ghz draadloos
3) Koptelefoon
4) Adapter voor camera
5) Adapter voor ontvanger

2. ONDERDELEN

2-1. Structuur van de camera

1) Antenne
2) Infrarood indicators
3) Lens
4) Stroom Aan/Uit
5) Alarmknop « Alarm »
6) Opnameknop « Leren »
7) Voedingsstekker
8) Kanaalknop
9) Deksel van batterijcompartiment

2-2. Structuur van de ontvanger

1) Antenne
2) Deksel van batterijcompartiment
3) Koptelefoon
4) Voedingsstekker
5) TFT-LCD
6) Kanaalindicator
7) Stand-by button
8) Kanaalknop
9) Stopknop voor het alarm
10) Luidspreker
11) Verstelbare volumeknop
12) Stroom Aan/Uit

①

②

③

④

⑤

1 2 3 4 7 8

5 6 9

1 5 6 7 8 9 10

2 3 4

11 12

3. INSTALLATIE

3-1. Installatie van de camera

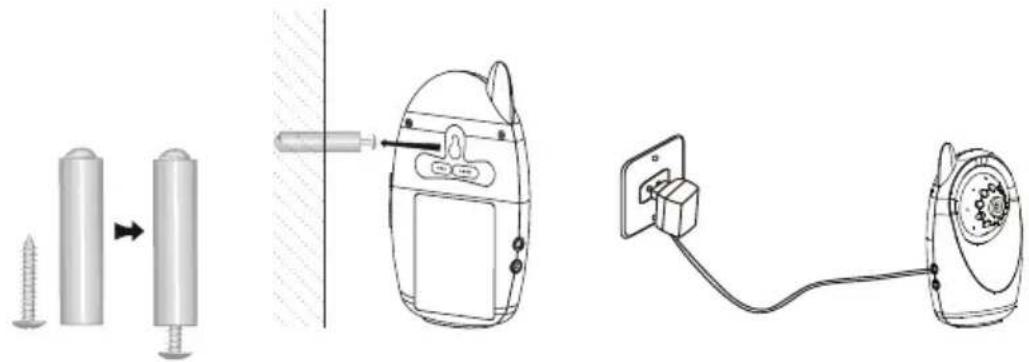

1. Installatie van de basis van de camera
2. Plaats de camera-unit nooit in het bed of in de box van de baby.
3. Plaats de camera ten minste 1 meter van uw baby af.
4. De unit kan vastgemaakt worden aan de muur of op een stabiele, vlakke ondergrond zoals een dressoir of een tafel. Raadpleeg voor plaatsing op de muur de volgende schema's
5. Verbindt de camera aan de adapter en zet de stroomknop dan op AAN.
6. Draai de ronde kop van de camera en plaats deze zo dat toezicht mogelijk is.

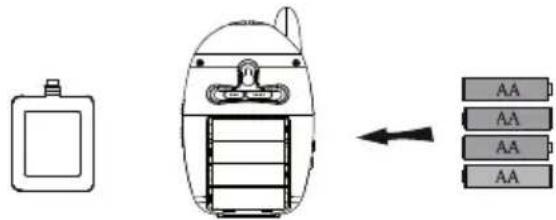

a. Deze camera kan ook gebruikt worden op batterijen. Plaats 4 AA batterijen (niet bijgeleverd) in het compartiment aan de achterkant van de camera en let hierbij op de polariteit van de batterijen.
b. Gemiddeld werkingsduur met gebruik van batterijen:

5 uur (infrarood UIT)

3 uur (infrarood AAN).

1. Configuratie van de vastlegging van gegevens op de camera

Druk om eventuele storingen te voorkomen tijdens uw gebruik van de camera op de opnameknop « Leren », Zet de opnameknop aan de achterkant van de camera op AAN en houdt daarna de stopknop (voor het alarm) « 📄 » van de ontvanger drie seconden ingedrukt. Een helder beeld zal op het scherm verschijnen.

Het kanaal hoeft niet veranderd te worden om storingen te voorkomen.

Het bereik van het apparaat is (zonder obstakels) ongeveer 100 meter.

Dit bereikt kan echter verminderd worden naar +/- 30 meter, afhankelijk van de omgeving waarin het apparaat gebruikt wordt (muren, plafonds,...).

1. Configuratie van het alarm van de camera

De camera heeft een functie waarmee geluid gedetecteerd wordt.

Het volume van het geluidsalarm kan aangepast worden.

Configuratie van het alarm voor het detecteren van geluid: •

Zet om het geluidalarm te configureren de alarmknop op « VOX ». Het systeem staat dan in geluidalarmmodus waarin het

geluiden vanaf 65 dB zal detecteren en het alarm af zal laten gaat.

In het geval dat een geluid gedetecteerd wordt, zal het alarm 2 minuten lang afgaan totdat de stopknop voor het alarm « 📄 » ingedrukt wordt. U moet dan 35 seconden wachten voordat de alarmmodus weer aangaat.

Als de stopknop voor het alarm niet binnen 2 minuten ingedrukt wordt, zal het geluidalarm automatisch stoppen na deze periode en zal het systeem weer naar geluidalarmmodus gaan.

Configuratie van alarm UIT:•

Het alarm is niet geactiveerd wanneer de alarmknop in de UIT-positie staat.

3-2. Installatie van de ontvanger

1. Verbindt de ontvanger aan de adapter en zet de stoomknop dan op AAN.
2. Zet het volume op het gewenste niveau.
3. Zet de ontvanger op hetzelfde kanaal als de camera door op de kanaalknop «CH» te drukken; de beelden verschijnen op het scherm.

a. Het standaardkanaal voor de ontvanger is ingesteld om overeen te komen met het kanaal van de camera.
b. Er wordt bij deze set één camera geleverd. Er kunnen echter maximaal vier camera's aangesloten worden op de ontvanger die tegelijkertijd kunnen werken. Houd als er 2, 3 of 4 camera's in werking zijn de kanaalknop

« CH » ongeveer drie seconden ingedrukt om naar de automatische navigatiemodus te gaan en het systeem zal dan afwisselen tussen de werkelijke kanalen voor zes seconden per kanaal.

Neem als u een extra camera wilt hebben contact op met uw verkoper.

c. Het scherm wordt zwart als er geen signaal of een storing is.

Opmerking :

c. Deze camera kan ook gebruikt worden op batterijen. Plaats 4 AA batterijen (niet bijgeleverd) in het compartiment aan de achterkant van de camera en let hierbij op de polariteit van de batterijen.
d. Gemiddeld werkingsduur met gebruik van batterijen:

5 uur (infrarood UIT)

3 uur (infrarood AAN).

Element Waarde
ALGEMEEN
Frequentie van uitzending ISM 2 400~2 483 MHz
Vermogen van uitzending 10 mW/CE ; 2 mW/FCC
Effectief bereik zonder obstakels* 100 m
Spectrum van diffusie FHSS
Modulatiemethode GFSK
Werkingstemperatuur -10 °C ~ +40 °C/+14 °F ~ +104 °F
Werkingsvochtigheid ≤85 %
CAMERA
Soort beeldvormingsensor CMOS
Totaal aantal pixels van de beelden NTSC : 720 x 480 pixels	PAL : 720 x 576 pixels
Minimale belichting 0 Lux (infrarood AAN)
Afstand nachtvisie 5 m
Zichthoek 55°
Tijdsduur batterijfunctie	5 uur
Beeldresolutie	320 x 240 à 10 i/s
Gevoeligheid van geluidsdetectie	>65 dB
Elektriciteitsverbruik (max.)	280 mA
Voeding	CC + 8 V
Afmetingen (L x H x H)	86 x 48 x 135 mm
Gewicht (ong.)	146 g
ONTVANGER
Soort LCD-scherm	2,36" TFT-LCD
Effectieve pixels	480 x 234
Gevoeligheid van ontvangst	≤-85 dBm
Elektriciteitsverbruik (max.)	200 mA
Tijdsduur batterijfunctie	5 uur
Voeding	CC +8 V
Afmetingen (L x B x H)	86 x 54 x 143 mm
Gewicht (ong.)	130 g

* Het echte transmissiebereik zal verschillen afhankelijk van het weer, de locatie, de storingen en de bouw van het gebouw.

BEPERKTE GARANTIE

LANAFORM® garandeert dit product tegen gebrekkige onderdelen en fabricagefouten. Het toestel geniet een garantie van twee jaar vanaf de aankoopdatum, met uitzondering van de onderstaande voorwaarden.

De garantie op dit LANAFORM®-product dekt geen schade veroorzaakt door een slecht of verkeerd gebruik van het toestel, een ongeluk, het toevoegen van niet-toegestane accessoires, het aanpassen van het product of om het even welke andere omstandigheid waarvoor LANAFORM® niet aansprakelijk kan worden gesteld.

LANAFORM® kan niet aansprakelijk worden gesteld voor het vergoeden van gevolgschade, onrechtstreekse schade of specifieke schade.

Alle impliciete geschiktheidsgaranties zijn beperkt tot een periode van twee jaar, te rekenen vanaf de oorspronkelijke aankoopdatum.

Na ontvangst zal LANAFORM® uw toestel herstellen of desgevallend vervangen en het u terugsturen. De garantie wordt slechts uitgevoerd via het Servicecentrum van LANAFORM®. Elke onderhoudsactiviteit op dit product die wordt toevertrouwd aan een andere persoon dan iemand van het Servicecentrum van LANAFORM® doet deze garantie vervallen.
