MANUALE UTENTE Baby Camera LANAFORM

MANUALE DI ISTRUZIONI

Vi ringraziamo per aver comprato la Baby Camera LANAFORM®. Ideale per tenere d'occhio il suo bambino, questa telecamera a raggi infrarossi senza fili Le permetterà ascoltare e sorvegliare il suo bambino giorno e notte. La Baby Camera è uno strumento utile per Lei e per il suo bambino nei suoi primi mesi di vita.

LEGGERE ATTENTAMENTE LE ISTRUZIONI PRIMA DI USARE LA BABY CAMERA, IN PARTICOLARE LE SEGUENTI ISTRUZIONI FONDAMENTALI PER LA SICUREZZA :

Assicurarsi che il voltaggio della rete elettrica corrisponda a quello dell'apparecchio.

• Assicurarsi che la telecamera e il cavo dell'adattatore siano sempre fuori dalla portata del bambino.
  Non collegare o scollegare mai la spina dalla presa di corrente con le mani bagnate.
• Collocare sempre la Baby Camera su una superficie rigida, piana e orizzontale. Tenerla lontano da fonti di calore come stufe, termosifoni, ecc.
• Non usare questo apparecchio in una stanza in cui si usano aerosol (sprays) o in una stanza dove si somministra ossigeno.
• Non usare questo apparecchio sotto una fodera o sotto un cuscino, il calore eccessivo può causare incendio, cortocircuito o bruciature.
• Non usare questo apparecchio in prossimità di zone umide come vasca da bagno, lavandino, ecc.

Condizioni di funzionamento : da -10 °C a 40 °C; con una umidità relativa di 85%.

Condizione di immagazzinamento: da -20°C a 60°C; con una umidità relativa di 85%.

- Allo scopo di evitare il rischio di elettrocuzione, non aprire né la telecamera né l'unità di sorveglianza (eccetto il comparto delle pile).

- Gli adattatori e le pile si possono surriscaldare durante il funzionamento. Questo è assolutamente normale.

I cavi dell'adattatore devono essere tenuti lontani dal passaggio di persone.

- Usare esclusivamente l'adattatore fornito. Per evitare surriscaldamento non usare una prolunga.

• Non avvolgere il cavo intorno all'apparecchio.

- Non spostare l'apparecchio per mezzo del suo cavo di alimentazione.

- Se il cavo di alimentazione è danneggiato deve essere sostituito da un cavo speciale o simile disponibile presso il vostro fornitore o presso il servizio post- vendita.

- Assicurarsi di spegnere e staccare l'apparecchio dopo ogni uso.

- In ogni caso non usare una telecamera diversa da Lanaform.

- Quando usate la Baby Camera state usando onde pubbliche. I suoni e le immagini possono essere trasmesse ad altri riceventi. Le conversazioni, persino quelle provenienti dalle stanze vicine alla telecamera possono essere trasmesse. Per tutelare la vostra privacy, staccare sempre la telecamera quando non la state usando.

- Questo apparecchio non è stato concepito per essere usato da persone, incluso bambini con capacità fisiche, sensoriali o mentali limitate o senza esperienza o conoscenza dello stesso, eccetto nel caso in cui le stesse siano aiutate da una persona responsabile della loro sicurezza, si avvalgano di una supervisione o abbiano ricevuto istruzioni precedenti riguardanti l'uso dell'apparecchio. E' opportuno controllare i bambini per assicurarsi che non giochi con l'apparecchio.

- Usare la Baby Camera esclusivamente per lo scopo per il quale è stata concepita e seguendo le istruzioni del presente manuale.

INFORMAZIONI SUPPLEMENTARI

• La qualità del suono e dell'immagine dipende dall'uso di forni a microonde, come anche dall'uso di altri sistemi senza fili, come bluetooth, rete locale senza fili, ecc.
• La Baby Camera è un prodotto basato sulla radiofrequenza (RF). Ciò significa che il suo funzionamento può essere

disturbato dallo stesso tipo di interferenza come cellulari, radio portatili così come ogni altro prodotto basato sulla radiofrequenza.

• La Baby Camera non si limita alla camera del vostro bambino. Può essere usata in tutta la casa. Conseguentemente, se una persona del vicinato possiede una telecamera per bambini sullo stesso canale, questa persona sarà in grado di ascoltare e vedere il vostro bambino.
• Sicurezza delle onde radio: quando si accende, la Baby Camera emette e riceve onde radio. La telecamera per bambini è conforme ai relativi standard.

1. ELENCO DEI COMPONENTI FORNITI

1) Telecamera 2,4 Ghz senza fili
2) Ricevitore 2,4 Ghz senza fili
3) Cuffie
4) Adattatore per telecamera
5) Adattatore per ricevitor

2. COMPONENTI

2-1. Struttura della telecamera

1) Antenna
2) Indicatori infrarossi
3) Lente
4) Alimentazione On/Off
5) Pulsante di allarme« Alarm »
6) Pulsante di acquisizione dati « Learning »
7) Spina
8) Pulsante di selezione del canale
9) Coperchio per il vano batteria

2-2. Struttura del ricevitore

1) Antenna
2) Coperchio per il vano batteria
3) Cuffie
4) Spina
5) TFT-LCD
6) Indicatore Canale
7) Pulsante stand by
8) Pulsante canale
9) Pulsante stop per l'allarme
10) Altoparlante
11) Pulsante di regolazione volume
12) Corrente On/Off

①

②

③

④

⑤

1 2 3 4 7 8

5 6 9

1 5 6 7 8 9 10

2 3 4

11 12

3. INSTALLAZIONE

3-1. Installazione della telecamera

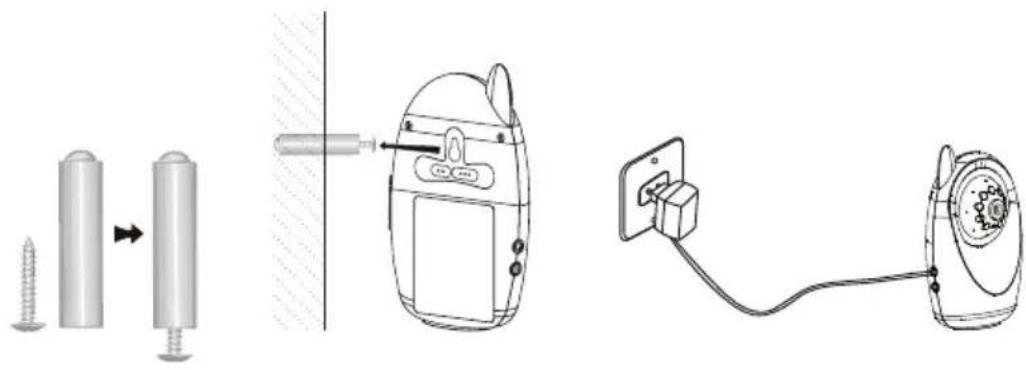

1. Installazione della base della telecamera
2. Non installare mai la telecamera dentro il letto o il box del bambino
3. Installare la telecamera almeno a 1 metro dal bambino.
4. L'unità deve essere fissata alla parete o collocata su una superficie stabile e piana, come una credenza o un tavolo. Per il montaggio alla parete vedi gli schemi.
5. Collegare la telecamera all'adattatore e poi premere il pulsante sulla posizione ON.
6. Far girare la testa arrotondata della telecamera in un angolo che agevoli la sorveglianza.

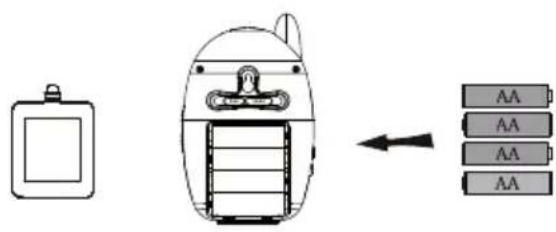

a. Con questa telecamera si possono usare anche pile come fonte di energia. Installare 4 pile AA (non fornite) nel vano posto nella parte posteriore della telecamera e controllare la polarità.
b. Autonomia media con l'uso continuato delle pile:

5 ore (infrarossi OFF)

3 ore (infrarossi ON).

1. Configurazione della acquisizione di dati della telecamera

Per evitare possibili interferenze durante l'uso della telecamera, premere il pulsante « Learning ». Spostare il pulsante nella parte posteriore della telecamera da OFF a ON, poi mantenere premuto il pulsante stop (per l'allarme) « 🚫 » del ricevitore per 3 secondi. Sullo schermo apparirà una immagine chiara.

Non è necessario cambiare canale per evitare le interferenze.

Il raggio di azione dell'apparecchio (senza ostacoli) è di circa 100 metri.

Tuttavia, questo raggio di azione può oscillare di +/- 30 metri dipendendo dall'ambiente circostante (muri, soffitti, ecc.).

1. Configurazione dell'allarme della telecamera

La telecamera ha la funzione di captare suoni.

Il volume dell'allarme del suono è regolabile.

Configurazione dell'allarme per il rilevamento del suono:•

Per configurare l'allarme suono, premere il pulsante allarme su « VOX ». Il sistema si configura su modalità allarme suono che permetterà di captare i suoni a partire da 65 dB e di far scattare l'allarme. Nel caso di rilevamento di un suono, l'allarme suona per 2 minuti fino all'attivazione del pulsante stop per l'allarme « 🎨». Si dovrà aspettare 35 secondi prima che il sistema torni alla modalità allarme suono.

Se il pulsante stop per l'allarme non si preme entro 2 minuti, l'allarme suono si fermerà automaticamente dopo questo periodo di tempo e il sistema ritornerà alla modalità allarme suono.

Configurazione dell'allarme OFF :

L'allarme non è attivata quando il pulsante allarme è in posizione OFF.

3-2. Installazione del ricevitore

1. Collegare il ricevitore all'adattatore, poi premere il pulsante in posizione ON.
2. Regolare il controllo volume al livello desiderato.
3. Configurare il ricevitore sullo stesso canale della telecamera premendo il pulsante canale «CH»; sullo schermo appariranno le immagini.

a. Il canale originale per il ricevitore è predefinito affinché corrisponda a quello della telecamera.
b. Il set include una sola telecamera. Tuttavia, il ricevitore accetta fino a 4 telecamere funzionanti simultaneamente.

Se 2, 3 o 4 telecamere stanno funzionando simultaneamente, mantenere premuto il pulsante canale «CH» per circa 3 secondi per entrare nella modalità di navigazione automatica e il sistema si alternerà tra i canali 6 secondi ciascuno. Rivolgersi al proprio fornitore se si desidera una telecamera extra.

c. Lo schermo di monitoraggio rimane in bianco in assenza di segnali o interferenze.

N.B.:

a. Con questa telecamera si possono usare anche pile come fonte di energia. Installare 4pile AA (non fornite) nel vano posto nella parte posteriore della telecamera e controllare la polarità.
b. Autonomia media con l'uso continuato delle pile:

5 ore (infrarossi OFF)

3 ore (infrarossi ON).

4. CARATTERISTICHE

Elemento Valore
GENERALE
Frequenza di trasmissione ISM 2 400~2 483 MHz
Corrente di trasmissione 10 mW/CE ; 2 mW/FCC
Raggio di azione effettivo senza ostacoli 100 m
Spettro di diffusione FHSS
Modalità di modulazione GFSK
Temperatura di funzionamento -10 °C ~ +40 °C/+14 °F ~ +104 °F
Umidità di funzionamento ≤85 %
TELECAMERA
Tipo di sensore di immagine CMOS
Numero totale di pixel delle immagini NTSC : 720 x 480 pixel ; PAL : 720 x 576 pixel
Esposizione minima 0 Lux (infrarossi ON)
Distanza visione notturna 5 m
Angolo di visione 55°
Tempo limite di funzionamento della pila 5 ore
Risoluzione dell'immagine 320 x 240 a 10 i/s
Sensibilità del rilevamento suono	>65 dB
Consumo elettricità (mass.)	280 mA
Alimentazione di corrente	CC + 8 V
Dimensioni (I x P x H)	86 x 48 x 135 mm
Peso (appross.)	146 g
RICEVITORE
Tipo di schermo LCD	2,36" TFT-LCD
Pixel effettivi	480 x 234
Sensibilità di ricezione	≤-85 dBm
Consumo di elettricità (mass.)	200 mA
Tempo limite di funzionamento della pila 5 ore
Alimentazione di corrente	CC +8 V
Dimensioni (I x P x H)	86 x 54 x 143 mm
Peso (appross.)	130 g

*Il raggio reale di trasmissione varia secondo il clima, la posizione, le interferenze e la struttura dell'edificio.

GARANZIA LIMITATA

LANAFORM® garantisce questo prodotto contro ogni vizio di materiali e fabbricazione per un periodo di due anni a partire dalla data d'acquisto, ad eccezione dei casi sotto specificati.

La garanzia di questo prodotto LANAFORM® non copre i danni provocati da un uso improprio o abusivo, un incidente, l'aggiunta di un accessorio non autorizzato, l'alterazione del prodotto o qualsiasi altra causa di cui LANAFORM® non può essere considerata responsabile.

LANAFORM® declina ogni responsabilità per qualsiasi tipo di danni imprevedibili, consecutivi o specifici.

Tutte le garanzie sui prodotti di benessere sono valide esclusivamente per un periodo di due anni a partire dalla data d'acquisto.

Dopo la ricezione di un apparecchio difettoso in garanzia, LANAFORM® riparerà o, se necessario, sostituirà questo prodotto e lo rispedirà al cliente facendosi carico delle spese di trasporto. La garanzia è valida esclusivamente presso il Centro d'Assistenza Tecnica di LANAFORM®. La riparazione di questo prodotto effettuata da qualsiasi altro centro di riparazione che non sia un Centro d'Assistenza Tecnica Lanaform®, annulla automaticamente la garanzia.
