PP052 - Vodné čerpadlo GRE - Bezplatný návod na obsluhu

Technické vlastnosti	Vodné čerpadlo GRE PP052, maximálny prietok 3000 L/h, maximálny tlak 4 bary, výkon 750 W.
Použitie	Navrhnuté na čerpanie čistej vody, ideálne na zavlažovanie, odvodňovanie a zásobovanie vodou.
Údržba a oprava	Pravidelne kontrolujte hladinu oleja, čistite vstupný filter a uistite sa, že tesnenia sú v dobrom stave.
Bezpečnosť	Používajte rukavice a ochranné okuliare pri inštalácii, neponárajte čerpadlo a pred akýmkoľvek zásahom ho odpojte od napájania.
Všeobecné informácie	Hmotnosť 8 kg, kompaktné rozmery pre jednoduché uskladnenie, záruka 2 roky.

Často kladené otázky - PP052 GRE

Ako nainštalovať vodné čerpadlo GRE PP052?

Uistite sa, že čerpadlo je umiestnené na rovnom a stabilnom povrchu. Pripojte vstupné a výstupné hadice a uistite sa,
7e sfa pevne upevnene9. Pripojte
0cerpadlo k vhodne9mu zdroju nape1jania.

Ake1 je kapacita
0cerpadla GRE PP052?

0erpadlo GRE PP052 me1 kapacitu 5 000 litrov za hodinu.

Ako udr
7eova
65 moje vodne9
0cerpadlo GRE PP052?

Pravidelne kontrolujte filtre a v predpade potreby ich vy
0distite. Pred
0distenedm sa uistite,
7e
0cerpadlo je odpojene9 od nape1jania.

0o robi
65, ak
0cerpadlo nenastartuje?

Skontrolujte,
7e
0cerpadlo je spre1vne pripojene9 a zdroj nape1jania funguje. Tie
7e sa uistite,
7e vodne1 ne1dr
7e je plne1 a hadice nie sfa upchate9.

0cerpadlo vyde1va hluk. Je to norme1lne?

Mierny hluk je pri preve1dzke norme1lny, ale hlasite9 zvuky mf4
7eu znamena
65 proble9m. Skontrolujte,
7e
0cerpadlo je spre1vne nain
61talovane9 a
7e ni
0d neblokuje jeho preve1dzku.

Ake1 je maxime1lna preve1dzkove1 teplota
0cerpadla GRE PP052?

Odporfadane1 maxime1lna preve1dzkove1 teplota je 35b0C.

Mf4
7e sa
0cerpadlo GRE PP052 pou
7ei
65 na ine9 kvapaliny ako voda?

Nie,
0cerpadlo GRE PP052 je navrhnute9 iba na
0derpanie vody. Pou
7eitie infdch kvapaledn mf4
7ee
0derpadlo poškodi
65.

Ako odstre1ni
65 netesnos
65 na
0derpadle?

Identifikujte zdroj netesnosti, skontrolujte tesnenia a spoje. Vymie
48te ve1m poškodene9 tesnenie a v predpade potreby dotiahnite spoje.

Je na
0cerpadlo GRE PP052 ze1ruka?

c1no,
0cerpadlo GRE PP052 je zvy
0dajne kryte9 dvojro
0dnou ze1rukou proti vfdrobnfdm vade1m. Pre viac informe1cied si pozrite manue1l.

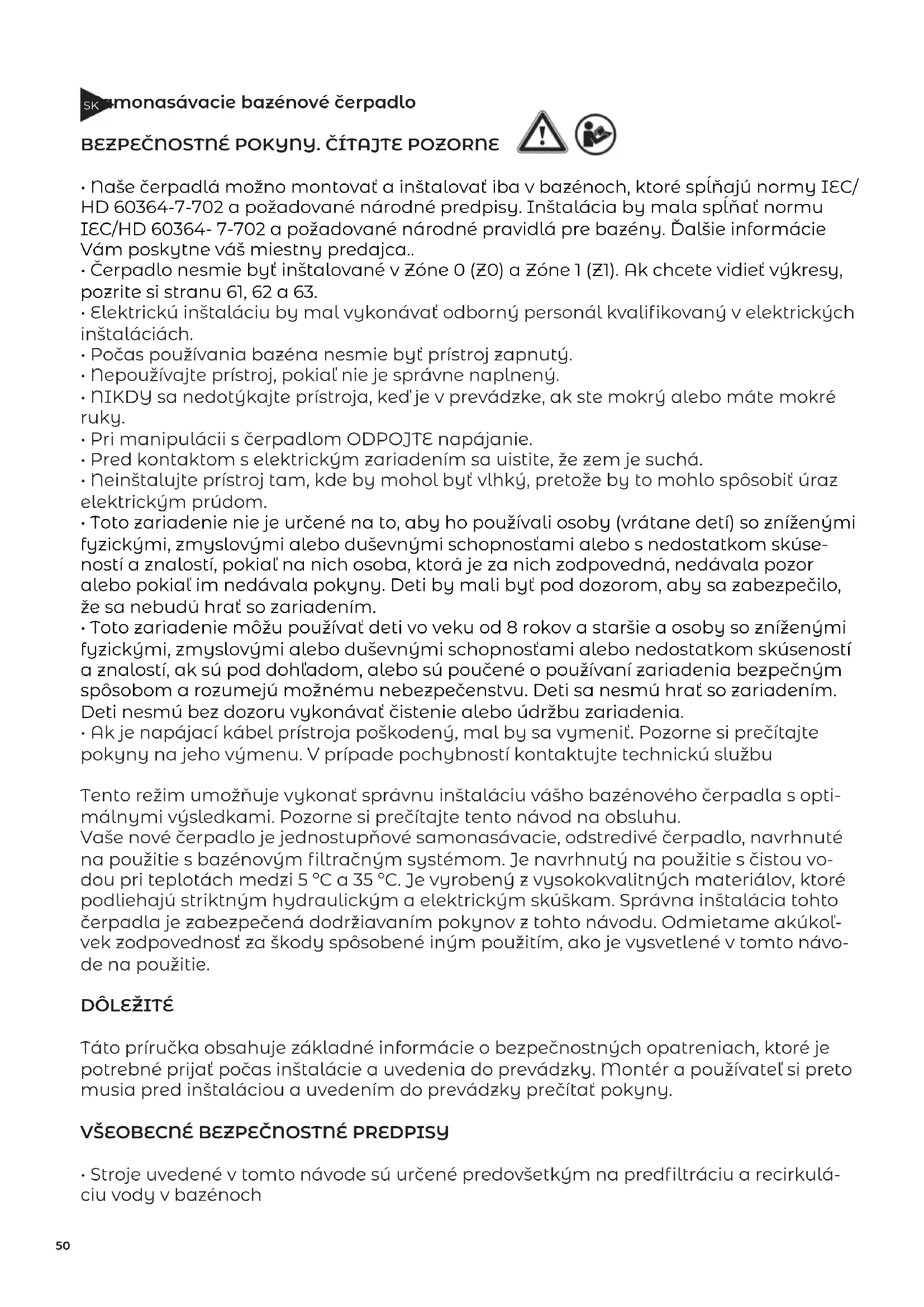

NÁVOD NA OBSLUHU PP052 GRE

• Naše čerpadlá možno montovať a inštalovať iba v bazénoch, ktoré spĺňajú normy IEC/ HD 60364-7-702 a požadované národné predpisy. Inštalácia by mala spĺňať normu IEC/HD 60364- 7-702 a požadované národné pravidlá pre bazény. Ďalšie informácie Vám poskytne váš miestny predajca..

• Čerpadlo nesmie byť inštalované v Zóne 0 (Z0) a Zóne 1 (Z1). Ak chcete vidieť výkresy, pozrite si stranu 61, 62 a 63.

• Elektrickú inštaláciu by mal vykonávať odborný personál kvalifikovaný v elektrických inštaláciách.

• Počas používania bazéna nesmie byť prístroj zapnutý.

• Nepoužívajte prístroj, pokiaľ nie je správne naplnený.

• NIKDY sa nedotýkajte prístroja, keď je v prevádzke, ak ste mokrý alebo máte mokré ruky.

• Neinštalujte prístroj tam, kde by mohol byť vlhký, pretože by to mohlo spôsobiť úraz elektrickým prúdom.

• Toto zariadenie nie je určené na to, aby ho používali osoby (vrátane detí) so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami alebo s nedostatkom skúse- ností a znalostí, pokiaľ na nich osoba, ktorá je za nich zodpovedná, nedávala pozor alebo pokiaľ im nedávala pokyny. Deti by mali byť pod dozorom, aby sa zabezpečilo, že sa nebudú hrať so zariadením.

• Toto zariadenie môžu používať deti vo veku od 8 rokov a staršie a osoby so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami alebo nedostatkom skúseností a znalostí, ak sú pod dohľadom, alebo sú poučené o používaní zariadenia bezpečným spôsobom a rozumejú možnému nebezpečenstvu. Deti sa nesmú hrať so zariadením. Deti nesmú bez dozoru vykonávať čistenie alebo údržbu zariadenia.

• Ak je napájací kábel prístroja poškodený, mal by sa vymeniť. Pozorne si prečítajte pokyny na jeho výmenu. V prípade pochybností kontaktujte technickú službu Tento režim umožňuje vykonať správnu inštaláciu vášho bazénového čerpadla s opti- málnymi výsledkami. Pozorne si prečítajte tento návod na obsluhu. Vaše nové čerpadlo je jednostupňové samonasávacie, odstredivé čerpadlo, navrhnuté na použitie s bazénovým filtračným systémom. Je navrhnutý na použitie s čistou vo- dou pri teplotách medzi 5 ºC a 35 ºC. Je vyrobený z vysokokvalitných materiálov, ktoré podliehajú striktným hydraulickým a elektrickým skúškam. Správna inštalácia tohto čerpadla je zabezpečená dodržiavaním pokynov z tohto návodu. Odmietame akúkoľ- vek zodpovednosť za škody spôsobené iným použitím, ako je vysvetlené v tomto návo- de na použitie.

Táto príručka obsahuje základné informácie o bezpečnostných opatreniach, ktoré je potrebné prijať počas inštalácie a uvedenia do prevádzky. Montér a používateľ si preto musia pred inštaláciou a uvedením do prevádzky prečítať pokyny.

VŠEOBECNÉ BEZPEČNOSTNÉ PREDPISY

• Stroje uvedené v tomto návode sú určené predovšetkým na predfiltráciu a recirkulá- ciu vody v bazénoch SK51

• Nainštalujte ich v súlade so špecifickými pokynmi pre každú inštaláciu

• Všetky úpravy čerpadla si vyžadujú predchádzajúce povolenie výrobcu. Vyššiu be- zpečnosť zaisťujú originálne náhradné diely a príslušenstvo schválené výrobcom. Výrobca čerpadla je vyňatý z akejkoľvek zodpovednosti za škody spôsobené neo- právnenými náhradnými dielmi alebo príslušenstvom.

• Pri prácach na každom stroji alebo na jednotkách, ktoré sú s ním spojené, odpojte jed- notku od napájacieho zdroja a spúšťacích zariadení, pretože elektrické časti čerpadla sú počas prevádzky pod napätím.

• Všetky montážne a údržbárske práce musí vykonať kvalifikovaný a autorizovaný per- sonál, ktorý si pozorne prečítal návod na inštaláciu a servis.

• Aby ste zaručili bezpečnosť pri obsluhe stroja, musíte dodržiavať tie, ktoré sú uvedené v pokynoch na inštaláciu a servis.

• V prípade chybnej činnosti alebo porúch sa obráťte na svojho dodávateľa alebo naj- bližšieho zástupcu.

• Ak je napájací kábel poškodený, mal by ho vymeniť výrobca a jeho popredajný servis kvalifikovaných technikov, aby sa predišlo nebezpečenstvám.

• Zariadenie by malo byť pripojené k elektrickej zásuvke s uzemnením, chránené prú- dovým chráničom, ktorý nepresahuje 30 mA.

• Uistite sa, že do motora alebo do elektrických častí pod napätím nebude môcť vniknúť voda.

• Počas chodu stroja alebo pred úplným zastavením stroja sa vyvarujte kontaktu s po- hyblivými časťami stroja

• Pred manipuláciou počkajte, kým sa stroj úplne nezastaví.

• Pred akoukoľvek elektrickou alebo mechanickou údržbou odpojte zariadenie od na- pájania a zablokujte štartovacie zariadenia.

• Aby sa znížilo riziko poranenia, deti by nemali používať tento výrobok.

• Nezakopávajte o elektrický kábel. Kábel položte tak, aby sa nemohol poškodiť strojmi, napríklad kosačkami, atď.

• Neštartujte čerpadlo, kým nie je správne pripojené k bazénu.

• Ak je elektrický kábel poškodený, okamžite ho vymeňte, aby ste znížili riziko úrazu elektrickým prúdom.

• Aby ste znížili riziko úrazu elektrickým prúdom, nepoužívajte predlžovacie káble na pripojenie čerpadla k zdroju napájania. Pripojte ho k správne nainštalovanej elektrickej zásuvke.

• Inštaláciu čerpadla a jeho kabeláže by mal vykonávať iba autorizovaný a kvalifiko- vaný personál, a to v súlade s platnou legislatívou.

• Čerpadlo by malo byť nainštalované vodorovne, jeho priskrutkovaním k podpere, aby sa zabránilo vibráciám a nežiaducemu hluku.

• Čerpadlo by malo byť inštalované ďaleko od akýchkoľvek korozívnych alebo horľa- vých produktov.

• Čerpadlo by malo mať dostatočný odtok, aby sa zabránilo riziku zaplavenia, a malo by byť chránené pred nadmernou vlhkosťou.

• Namontujte nezávislé prívodné a výstupné ventily vody.

• Ponechajte dostatočný prístupový priestor pre údržbu čerpadla a uistite sa, že je vidi- teľný technický štítok čerpadla.

• Počas inštalácie čerpadla ho umiestnite tak, aby bol okolo neho 1 meter voľného priestoru.52

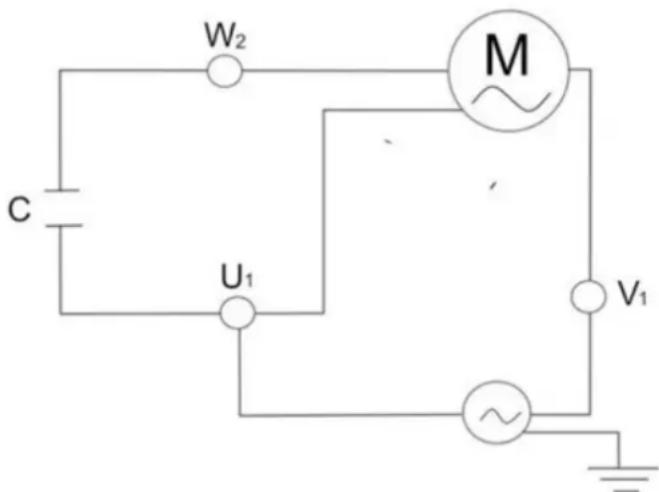

ELEKTRICKÁ INŠTALÁCIA

• Pred pripojením k sieti položte motor na podlahu. V opačnom prípade by motor mohol spôsobiť vážny až smrteľný úraz elektrickým prúdom. Neumiestňujte ho na podlahu nad plynové potrubie.

• Pred prácou na elektrických prípojkách odpojte napájanie motora, aby nedošlo k smr- teľnému úrazu elektrickým prúdom.

• Ak dôjde k skratu, bude to znamenať, že došlo k problému s elektrinou. Ak dôjde k skratu a nebude sa dať znovu spustiť, požiadajte kvalifikovaného elektrikára, aby overil a opravil elektrický systém.

• Čerpadlo pripojte k zdroju striedavého prúdu a uzemňovacej prípojke chránenej prú- dovým chráničom (RCD), s menovitým zvyškovým prevádzkovým prúdom nepresahu- júcim 30 mA.

• Nevhodné sieťové pripojenie predstavuje riziko úrazu elektrickým prúdom.

• Napájací zdroj by mal presne zodpovedať napätiu uvedenému na štítku motora. Nes- právne napätie by mohlo spôsobiť požiar alebo poškodenie motora a mať za následok stratu platnosti záruky. V prípade pochybností sa obráťte na elektrikára.

• Elektrický kábel je súčasťou dodávky a je dodávaný s pripojením „Y“. Ak je potrebné vymeniť elektrický kábel, nový kábel by tiež mal byť príslušného typu. Záruka bude zrušená v prípade akejkoľvek neoprávnenej úpravy komponentov.

• Elektrická inštalácia musí byť v súlade s platnou legislatívou.

• Ak je elektrický kábel poškodený, mal by ho vymeniť výrobca, jeho zástupca alebo iná kvalifikovaná osoba, aby nedošlo k jeho poškodeniu.

• Čerpadlo je vybavené úplnou tepelnou ochranou. Pre správnu elektrickú inštaláciu postupujte podľa nasledujúceho montážneho diagramu.

• Elektrickú inštaláciu by mala vykonávať osoba odborne spôsobilá na prácu s elektric- kými zariadeniami. Toto zariadenie nie je navrhnuté na používanie deťmi, telesne pos- tihnutými osobami alebo osobami so zníženými zmyslovými alebo psychologickými schopnosťami alebo osobami bez skúseností alebo znalostí tohto zariadenia, pokiaľ ich nemajú na starosti osoby zodpovedné za bezpečnosť a predtým im neposkytli pokyny na zaobchádzanie so zariadením. Nedovoľte, aby si deti alebo dospelí sadali na zariadenie alebo sa oň opierali. Deti by mali byť pod dozorom, aby sa zabezpečilo, že sa s prístrojom nebudú hrať.

• Hodnotu tepelného relé primerane upravte v závislosti od prúdu čerpadla.

• Nevhodné sieťové pripojenie predstavuje riziko zásahu elektrickým prúdom Montáž rúr

• Rúry by mali byť namontované pred a za čerpadlom a mali by mať priemer rovnaký53 alebo vyšší ako priemer ma vstupe čerpadla. Aby ste sa vyhli strate trením, vždy použí- vajte PVC rúrku s minimálnym priemerom 50 mm. Pre väčšie rúry zväčšite priemer.

• Sacie a výtlačné rúry by nikdy nemali zostať spojené s čerpadlom.

• Dobre utesnite všetky prípojky a kryt čerpadla, aby ste zabránili možným únikom vody do motora, ktorý by ho mohol poškodiť. Skúšky pred spustením čerpadla Pred spustením čerpadla vykonajte nasledujúce činnosti:

• Skontrolujte, či sieťové napätie a frekvencia zodpovedajú údajom uvedeným na štítku s charakteristikami čerpadla

• Čerpadlo môže nepretržite pracovať. Spustenie čerpadla Spustite čerpadlo, až keď sú sacie a výtlačné rúry pripojené k vstupu a výstupu čerpad- la. Skontrolujte, či v potrubí nie sú prekážky. Údržba a čistenie

• Vaše nové čerpadlo nepotrebuje nijakú špecifickú ani programovanú údržbu. Ak sa čerpadlo po určitú dobu nepoužíva, odporúčame ho demontovať a vyčistiť, aby bolo uskladnené na suchom a dobre vetranom mieste.

• Ak je elektrický kábel poškodený, mal by ho vymeniť výrobca, jeho zástupca alebo iná kvalifikovaná osoba, ktorá zabráni, aby sa predišlo nebezpečenstvu.

• Čerpadlo pravidelne čistite a odstráňte z filtra všetky nečistoty, aby nedošlo k za- blokovaniu prívodného potrubia alebo k poškodeniu čerpadla.

• Súčasti čerpadla, ktoré v dôsledku bežného používania podliehajú opotrebovaniu, sa musia pravidelne vymieňať, aby sa zabezpečil dobrý výkon čerpadla.

• Pre pravidelnú kontrolu:

• Skontrolujte pevné utiahnutie mechanických častí a stav skrutiek, ktoré podopierajú stroj.

• Skontrolujte, či sú silové vodiče a izolačné časti v správnej polohe, bezpečné a v do- brom stave. Skontrolujte teplotu stroja a elektromotora. V prípade poruchy stroj okamžite zastavte a kontaktujte najbližšiu technickú asistenčnú službu.

• Skontrolujte vibrácie stroja. V prípade poruchy stroj okamžite zastavte a kontaktujte najbližšiu technickú pomoc54 Príznaky Príčiny Riešenie Čerpadlo nefunguje Nie je napájanie Na kontrolu elektrickej zásuvky a skratových spínačov použite iné funkčné zariadenie Došlo k skratu Skontrolujte skratové spínače, prípadne ich vymeňte Na ochranu sa aktivoval auto- matický tepelný vypínač čer- padla. Pred opätovným spustením čerpadla prerušte napájanie a nechajte ho vychladnúť. Uistite sa, aby čerpadlo a motor mali dostatočný vetrací priestor. Dba- jte na to, aby čerpadlo nebolo zablokované nečistotami a aby sa motor mohol voľne otáčať Motor zhorel v dôsledku preťaženia napájacieho zdroja alebo zaplavenia Možno budete musieť vymeniť motor. Čerpadlo pracuje so zníženým alebo so žiadnym prietokom Čerpadlo je zablokované (skon- trolujte, či sa motor voľne otáča) Blokovanie v čerpadle alebo v koši Ventily sú zablokované Skontrolujte systém a ubezpeč- te sa, že ventily sú v správnej polohe na filtrovanie, vrátane vstupných a výstupných venti- lov čerpadla. Filter je plný nečistôt Vyčistite filter Vzduch v systéme Naštartujte čerpadlo (pozri pos- tup štartovania). Skontrolujte, či v potrubí alebo v spojoch nedo- chádza k úniku sacieho vzdu- chu. Uistite sa, či je veko koša dobre zatvorené a hermeticky uzavreté. Skontrolujte, či pod čerpadlom nie sú netesnosti. Nedostatok vody Uistite sa, že hladina vody je mi- nimálne vo výške zberača. Nečistoty v čerpadle alebo v zberači. (Poznámka: Neuvád- zajte čerpadlo do činnosti bez správne namontovaného čer- padla alebo koša zberača. Uistite sa, že čerpadlo alebo koše zberača nie sú plné nečis- tôt. Uistite sa, že na vstupe alebo výstupe z čerpadla nie je up- chatie alebo či v čerpadle nie sú cudzie predmety. Únik medzi plášťom čerpadla a motorom. Skrutky plášťa nie sú utiahnuté. Vodotesné alebo kovové tesne- nie je opotrebované. Odpojte čerpadlo a uvoľnite skrutky, pred utiahnutím skru- tiek skontrolujte zarovnanie a stav vodotesných tesnení, prí- padne ich vymeňte. Kryt predfiltra Kryt nie je správne zatvorený -Uistite sa, že veko správne st- láča tesnenie O-krúžku.55

Výrobca Označenie Stupeň účinnosti Počet pólov Napájanie P2N (kW) r.p.m. Nadmorská výška Vonkajšia teplota Tmin. ~ Tmax.

• V súlade s týmito ustanoveniami predávajúci zaručuje, že výrobok zodpovedajúci tejto záruke („výrobok“) je v čase dodania v perfektnom stave.

• Záručná doba na výrobok je dva (2) roky od dátumu jeho dodania kupujúcemu.

• V prípade akejkoľvek chyby na výrobku, ktorú kupujúci oznámi predávajúcemu počas záručnej doby, bude predávajúci povinný opraviť alebo vymeniť výrobok na svoje vlastné náklady a vždy, keď to uzná za vhodné, pokiaľ to nie je nemožné alebo nerozumné.

• Ak nie je možné opraviť alebo vymeniť výrobok, môže kupujúci požiadať o proporcionálne zníženie ceny pri ukončení kúpnej zmluvy, ak je chyba dostatočne závažná.

• Vymenené alebo opravené porty v rámci tejto záruky nepredĺžia záručnú dobu pôvodného výrobku, ale budú mať samostatnú záruku.

• Aby mohla táto záruka nadobudnúť účinnosť, musí kupujúci poskytnúť doklad o dátume nákupu a dodania výrobku.

• Ak po šiestich mesiacoch odo dňa dodania výrobku kupujúcemu oznámi chybu výrobku, musí kupujúci predložiť dôkaz o pôvode a existencii údajnej chyby.

• tento záručný list sa vydáva bez toho, aby boli dotknuté práva zodpovedajúce spotrebiteľom podľa vnútroštátnych predpisov..

INDIVIDUÁLNE PODMIENKY

• Táto záruka sa vzťahuje na výrobky uvedené v tomto návode.

• Tento záručný list bude platný iba v krajinách Európskej únie.

• Aby bola táto záruka účinná, kupujúci musí striktne dodržiavať pokyny výrobcu uvedené v dokumentácii dodanej s výrobkom, v prípadoch, keď je to uplatniteľné podľa rozsahu a modelu výrobku.

• Ak je stanovený časový plán výmeny, údržby alebo čistenia určitých častí alebo komponentov výrobku, záruka bude platná, iba ak bude dodržaný tento časový harmonogram. OBMEDZENIA

• Táto záruka sa bude vzťahovať iba na predaj uskutočnený spotrebiteľom, pričom pod „spotrebiteľom“ sa rozumie osoba, ktorá kupuje výrobok na účely, ktoré nesúvisia s jeho profesionálnymi činnosťami.

• Normálne opotrebovanie, ktoré pri použití výrobku vzniká, nie je predmetom záruky. Pokiaľ ide o spotrebné diely, komponenty a/alebo materiály, ako sú batérie, žiarovky atď., platia ustanovenia v dokumentácii dodanej s výrobkom.

• Záruka sa nevzťahuje na prípady, keď; (I) sa s výrobkom zaobchádzalo nesprávne; (II) bol opravovaný alebo servisovaný alebo s ním manipulovali neautorizované osoby alebo (III) bol opravovaný alebo servisovaný bez použitia originálnych dielov.

• V prípadoch, keď je chyba výrobku dôsledkom nesprávnej inštalácie alebo uvedenia do prevádzky. Táto záruka bude platiť, len ak je uvedená inštalácia alebo uvedenie do prevádzky zahrnuté v kúpnej zmluve výrobku a bolo vykonané predávajúcim alebo na jeho zodpovednosť.

PREČIARKNUTÁ NÁDOBA NA ODPAD

• S cieľom znížiť množstvo odpadu elektrických a elektronických prístrojov, znížiť nebezpečenstvo súčastí, podporiť opätovné použitie prístroja, zhodnotiť odpad a zaviesť vhodný systém spracovania odpadu s cieľom zvýšiť účinnosť ochrany životného prostredia bol ustanovený súbor úloh uplatniteľných na výrobu výrobku a ďalšie úlohy týkajúce sa správneho spracovania životného prostredia, keď sa z týchto výrobkov stane odpad.

• Je tiež zameraný na zlepšenie environmentálnych postupov všetkých činiteľov zapojených do elektrických a elektronických tovarov, vrátane výrobcov, distribútorov, používateľov a najmä tých, ktorí sa priamo podieľajú na spracovaní odpadu pochádzajúceho z týchto prístrojov.

• Od 13. augusta 2005 existujú dva spôsoby nakladania s týmto prístrojom:

• Ak si kúpite nový ekvivalentný prístroj alebo taký, ktorý má tie isté funkcie ako ten, ktorý chcete zlikvidovať, môžete ho pri nákupe bezplatne odovzdať distribútorovi, príp.

• Môžete ho odniesť na miestne zberné miesta.

• Pokryjeme náklady na spracovanie odpadu.

• Prístroj je označený symbolom „prečiarknutej nádoby na odpad“. Tento symbol znamená, že prístroj je predmetom zberu triedeného odpadu, odlišného od zberu bežného odpadu.

• Naše výrobky sú navrhnuté a vyrobené z najkvalitnejších, ekologických materiálov a komponentov, ktoré sa dajú opätovne použiť a recyklovať. Napriek tomu, je niekoľko portov tohto výrobku, ktoré nie sú biologicky odbúrateľné, a preto by nemali zostať v životnom prostredí. Pre správnu recykláciu tohto výrobku úplne odpojte elektrický motor od zvyšku filtračného zariadenia. SK78

• Vyhradzujeme si právo na zmenu všetkých článkov alebo ich častí alebo obsahu tohto dokumentu bez predchádzajúceho upozornenia.
