PP052 - Vodní čerpadlo GRE - Bezplatný návod k obsluze

Technické vlastnosti	Vodní čerpadlo GRE PP052, maximální průtok 3000 L/h, maximální tlak 4 bary, výkon 750 W.
Použití	Navrženo pro čerpání čisté vody, ideální pro zavlažování, odvodnění a zásobování vodou.
Údržba a opravy	Pravidelně kontrolujte hladinu oleje, čistěte vstupní filtr a ujistěte se, že těsnění jsou v dobrém stavu.
Bezpečnost	Při instalaci používejte rukavice a ochranné brýle, neponořujte čerpadlo a před jakýmkoli zásahem odpojte napájení.
Obecné informace	Hmotnost 8 kg, kompaktní rozměry pro snadné uskladnění, záruka 2 roky.

Často kladené otázky - PP052 GRE

Jak nainstalovat vodní čerpadlo GRE PP052?

Ujistěte se, že je čerpadlo umístěno na rovný a stabilní povrch. Připojte vstupní a výstupní hadice a ujistěte se, že jsou pevně upevněny. Připojte čerpadlo k vhodnému zdroji napájení.

Jaká je kapacita čerpadla GRE PP052?

Čerpadlo GRE PP052 má kapacitu 5 000 litrů za hodinu.

Jak udržovat mé vodní čerpadlo GRE PP052?

Pravidelně kontrolujte filtry a v případě potřeby je čistěte. Před čištěním se ujistěte, že je čerpadlo odpojeno od napájení.

Co dělat, když čerpadlo nenastartuje?

Zkontrolujte, zda je čerpadlo správně připojeno a zda zdroj napájení funguje. Také se ujistěte, že je nádrž na vodu plná a hadice nejsou ucpané.

Čerpadlo vydává hluk. Je to normální?

Lehký hluk je při provozu normální, ale hlasité zvuky mohou znamenat problém. Zkontrolujte, zda je čerpadlo správně nainstalováno a zda nic neblokuje jeho provoz.

Jaká je maximální provozní teplota čerpadla GRE PP052?

Doporučená maximální provozní teplota je 35 °C.

Lze použít čerpadlo GRE PP052 pro jiné kapaliny než vodu?

Ne, čerpadlo GRE PP052 je určeno pouze pro čerpání vody. Použití jiných kapalin může čerpadlo poškodit.

Jak odstranit únik na čerpadle?

Identifikujte zdroj úniku, zkontrolujte těsnění a spoje. Vyměňte poškozené těsnění a v případě potřeby utáhněte spoje.

Je na čerpadlo GRE PP052 záruka?

Ano, čerpadlo GRE PP052 je obvykle kryto dvouletou zárukou proti výrobním vadám. Podrobnosti naleznete v manuálu.

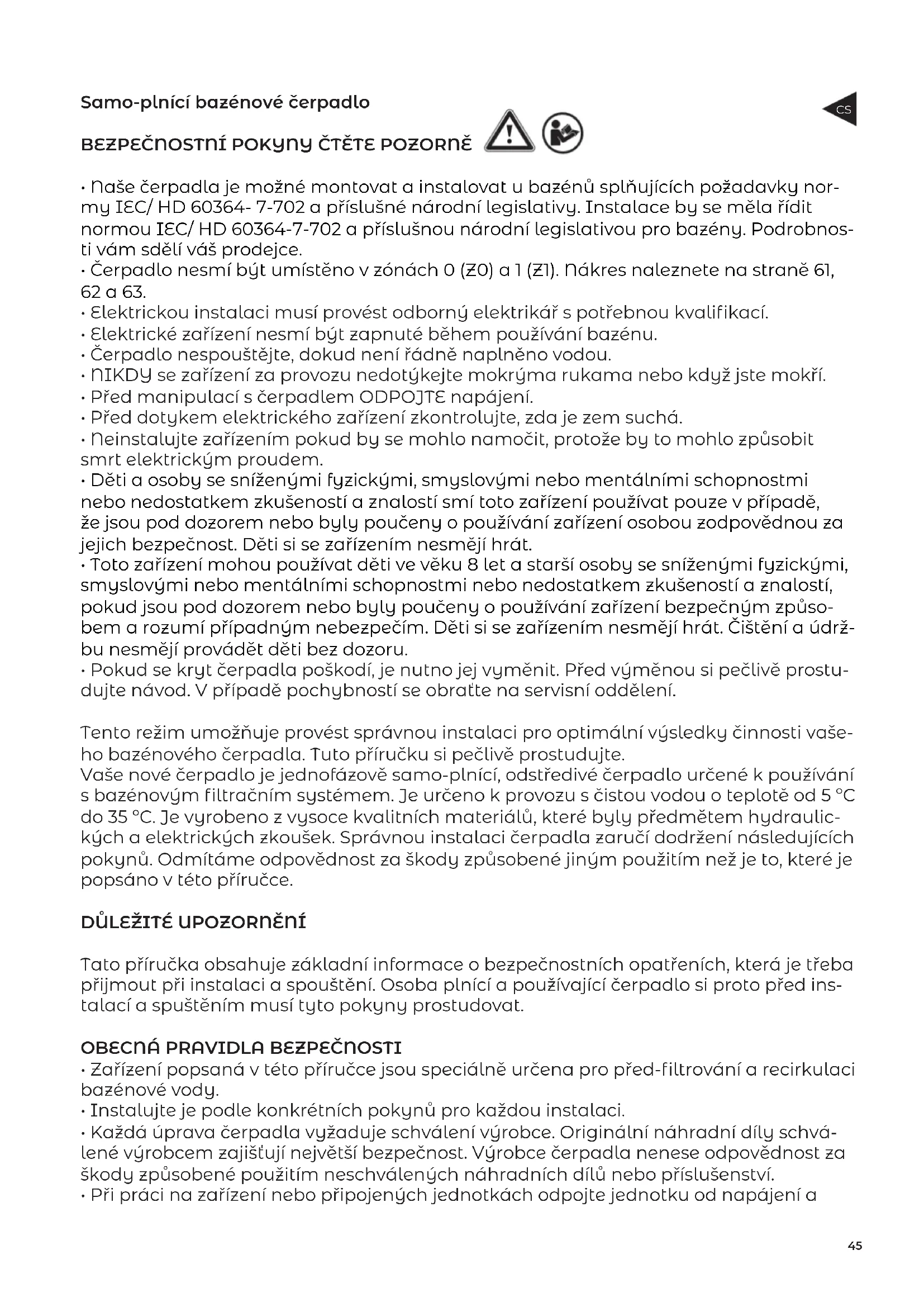

NÁVOD K OBSLUZE PP052 GRE

• Naše čerpadla je možné montovat a instalovat u bazénů splňujících požadavky nor- my IEC/ HD 60364- 7-702 a příslušné národní legislativy. Instalace by se měla řídit normou IEC/ HD 60364-7-702 a příslušnou národní legislativou pro bazény. Podrobnos- ti vám sdělí váš prodejce.

• Čerpadlo nesmí být umístěno v zónách 0 (Z0) a 1 (Z1). Nákres naleznete na straně 61, 62 a 63.

• Elektrickou instalaci musí provést odborný elektrikář s potřebnou kvalifikací.

• Elektrické zařízení nesmí být zapnuté během používání bazénu.

• Čerpadlo nespouštějte, dokud není řádně naplněno vodou.

• NIKDY se zařízení za provozu nedotýkejte mokrýma rukama nebo když jste mokří.

• Před manipulací s čerpadlem ODPOJTE napájení.

• Před dotykem elektrického zařízení zkontrolujte, zda je zem suchá.

• Neinstalujte zařízením pokud by se mohlo namočit, protože by to mohlo způsobit smrt elektrickým proudem.

• Děti a osoby se sníženými fyzickými, smyslovými nebo mentálními schopnostmi nebo nedostatkem zkušeností a znalostí smí toto zařízení používat pouze v případě, že jsou pod dozorem nebo byly poučeny o používání zařízení osobou zodpovědnou za jejich bezpečnost. Děti si se zařízením nesmějí hrát.

• Toto zařízení mohou používat děti ve věku 8 let a starší osoby se sníženými fyzickými, smyslovými nebo mentálními schopnostmi nebo nedostatkem zkušeností a znalostí, pokud jsou pod dozorem nebo byly poučeny o používání zařízení bezpečným způso- bem a rozumí případným nebezpečím. Děti si se zařízením nesmějí hrát. Čištění a údrž- bu nesmějí provádět děti bez dozoru.

• Pokud se kryt čerpadla poškodí, je nutno jej vyměnit. Před výměnou si pečlivě prostu- dujte návod. V případě pochybností se obraťte na servisní oddělení. Tento režim umožňuje provést správnou instalaci pro optimální výsledky činnosti vaše- ho bazénového čerpadla. Tuto příručku si pečlivě prostudujte. Vaše nové čerpadlo je jednofázově samo-plnící, odstředivé čerpadlo určené k používání s bazénovým filtračním systémem. Je určeno k provozu s čistou vodou o teplotě od 5 ºC do 35 ºC. Je vyrobeno z vysoce kvalitních materiálů, které byly předmětem hydraulic- kých a elektrických zkoušek. Správnou instalaci čerpadla zaručí dodržení následujících pokynů. Odmítáme odpovědnost za škody způsobené jiným použitím než je to, které je popsáno v této příručce.

Tato příručka obsahuje základní informace o bezpečnostních opatřeních, která je třeba přijmout při instalaci a spouštění. Osoba plnící a používající čerpadlo si proto před ins- talací a spuštěním musí tyto pokyny prostudovat.

OBECNÁ PRAVIDLA BEZPEČNOSTI

• Zařízení popsaná v této příručce jsou speciálně určena pro před-filtrování a recirkulaci bazénové vody.

• Instalujte je podle konkrétních pokynů pro každou instalaci.

• Každá úprava čerpadla vyžaduje schválení výrobce. Originální náhradní díly schvá- lené výrobcem zajišťují největší bezpečnost. Výrobce čerpadla nenese odpovědnost za škody způsobené použitím neschválených náhradních dílů nebo příslušenství.

• Při práci na zařízení nebo připojených jednotkách odpojte jednotku od napájení a CS46 spouštěcích zařízení, protože elektrické součásti čerpadla jsou za provozu pod prou- dem.

• Veškeré montážní a údržbářské práce musí provádět kvalifikovaný a pověřený perso- nál, který si pečlivě prostudoval instalační a servisní pokyny.

• Pro zajištění bezpečnosti za provozu zařízení musíte přesně dodržovat pokyny k insta- laci a servisu.

• V případě poruchy nebo závady kontaktujte svého dodavatele nebo nejbližšího zás- tupce výrobce.

• V případě poškození napájecího kabelu by jej měl pro zamezení riziku vyměnit výrob- ce, oddělení poprodejních služeb nebo kvalifikovaný servisní technik.

• Zařízení musí být připojeno k uzemněné zásuvce chráněné jističem zbytkového prou- du, který nepřekračuje 30 mA.

• Dbejte, aby do motoru nebo živých elektrických součástí nemohla proniknout voda.

• Zamezte každému kontaktu - i náhodnému - s pohyblivými součástmi zařízení za chodu a/nebo než se úplně zastaví.

• Než budete se zařízením manipulovat, počkejte, až se veškerý pohyb zcela zastaví.

• Před jakoukoliv operací elektrické nebo mechanické údržby odpojte jednotku od na- pájení a zamkněte spouštěcí prvky.

• Pro snížení rizika úrazu by tento výrobek neměly používat děti.

• Nedávejte elektrický kabel do země. Položte ho tak, aby se nemohl poškodit mechani- zací, jako jsou pojíždějící mechanismy apod.

• Nespouštějte čerpadlo, dokud není řádně připojeno k bazénu.

• Pro snížení rizika úrazu elektrickým proudem poškozený napájecí kabel ihned vyměňte.

• Pro snížení rizika úrazu elektrickým proudem nepoužívejte pro připojení čerpadla ke zdroji napájení prodlužovací šňůry. Připojte čerpadlo jen ke správně instalované elek- trické sítové zásuvce.

• Čerpadlo nepoužívejte, pokud není naplněno vodou! INSTALACE

• Čerpadlo a jeho kabely smí instalovat jen pověřený a kvalifikovaný personál respek- tující platné předpisy.

• Čerpadlo se instaluje do vodorovné polohy a šroubuje se k podkladu pro zamezení hluku a vibracím.

• Čerpadlo instalujte v bezpečné vzdálenosti od korozivních a hořlavých látek.

• Čerpadlo opatřete dostatečným odvodněním pro zamezení rizika záplavy a chraňte před nadměrnou vlhkostí.

• Instalujte nezávislý ventil přívodu a vypouštění vody.

• Zajistěte dostatečný přístup k čerpadlu pro údržbu a dbejte na viditelnost výrobního štítku čerpadla.

• Během instalace zajistěte 1 metr volného prostoru na všech stranách. ELEKTRICKÁ INSTALACE

• Před připojením k síti položte motor na podklad. Jinak způsobí silný, ba dokonce smr- telný úraz elektrickým proudem. Nepokládejte ho na plynovou trubku.

• Pro zamezení nebezpečného nebo smrtelného úrazu elektrickým proudem před zá- sahem do elektrických spojů odpojte napájení motoru.

• Zkrat znamená, že je ve vedení elektrická závada. Pokud dojde ke zkratu a motor nel- ze nastartovat, požádejte kvalifikovaného elektrikáře o kontrolu a opravu elektrického47 systému.

• Připojte čerpadlo ke zdroji střídavého proudu a zemnímu připojení chráněnému prou- dovým chráničem (RCD). Jmenovitý zbytkový provozní proud nesmí přesahovat 30 mA.

• Nevhodné připojení k síti s sebou nese riziko úrazu elektrickým proudem.

• Napájení musí přesně odpovídat napětí uvedenému na výrobním štítku motoru. Nes- právné napětí může vyvolat požár a/nebo poškození motoru a ruší záruku. V případě pochybností si ověřte správnost napájení u elektrikáře.

• Elektrický kabel je součástí dodávky a dodává se s vidlicí „Y“. Pokud je třeba kabel vyměnit, nový kabel musí být stejného typu. V případě neoprávněného zásahu do kte- rékoliv komponenty zaniká záruka.

• Elektrická instalace musí odpovídat aktuálně platným předpisům.

• Pokud se elektrický kabel poškodí, musí ho vyměnit výrobce, jeho zástupce nebo jiná kvalifikovaná osoba pro zamezení škod.

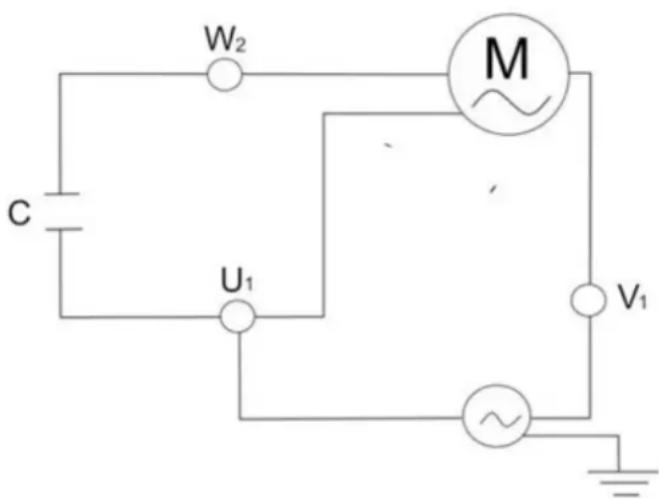

• Čerpadlo je vybaveno kompletní termální ochranou. Pro správnou elektrickou instalaci se držte elektrického schématu níže.

• Elektrickou instalaci musí provádět osoba s příslušnou kvalifikací pro práci na elektric- kých zařízeních. toto zařízení není určeno pro používání dětmi, osobami se sníženými fyzickými, smyslovými nebo duševními schopnostmi nebo osobami, které nemají po- třebné znalosti a zkušenosti, pokud nebudou pod dohledem osoby odpovědné za jejich bezpečnost, která jim poskytla příslušné pokyny pro zacházení se zařízením. Nenechte děti ani dospělé se o čerpadlo opírat nebo na něm sedět. Děti musí být pod dohledem, aby si se zařízením nehrály.

• Podle proudu čerpadla upravte hodnotu tepelného relé.

• Nevhodné síťové připojení představuje riziko smrtelného úrazu elektrickým proudem. Montáž trubek

• Trubky se instalují před a za čerpadlo a měly by mít průměr větší nebo stejný jako vstupní otvor čerpadla. Pro zamezení ztrátám třením používejte vždy minimální průměr PVC trubky 50 mm. Pro větší trubky zvětšete průměr.

• Sací a vypouštěcí trubky nesmějí zůstat připojeny k čerpadlu.

• Dobře utěsněte veškeré spoje a kryt čerpadla pero zamezení možným vniknutím vody do motoru, který by se tím mohl poškodit. Testy před spuštěním čerpadla Před spuštěním čerpadla proveďte následující operace:

• Zkontrolujte, zda napájení a kmitočet odpovídají údajům na štítku čerpadla.48

• Před spuštěním naplňte čerpadlo vodou.

• Zkontrolujte, zda síťové napětí a kmitočet odpovídají údajům na štítku čerpadla.

• Čerpadlo může běžet nepřetržitě. Spuštění čerpadla Čerpadlo spouštějte jen tehdy, pokud jsou k příslušným otvorům připojeny přívodní a vypouštěcí trubky. Zkontrolujte, zda jsou trubky volně průchodné. Údržba a čištění

• Vaše nové čerpadlo nevyžaduje speciální nebo pravidelnou údržbu. V případě delší doby nepoužívání doporučujeme čerpadlo demontovat, vyčistit a uložit na suchém a dobře větraném místě.

• Pokud se elektrický kabel poškodí, musí ho vyměnit výrobce, jeho zástupce nebo jiná kvalifikovaná osoba pro zamezení nebezpečí.

• Čerpadlo pravidelně čistěte a odstraňujte nečistoty z filtru, aby se přívodní trubka neucpala a nepoškodila čerpadlo.

• Součásti čerpadla podléhající opotřebení se musí pravidelně vyměňovat, aby se za- choval dobrý výkon čerpadla.

• Při pravidelné kontrole:

• Zkontrolujte pevnost mechanických spojů a stav opěrných šroubů čerpadla.

• Zkontrolujte správnou polohu, zajištění a stav elektrických vodičů a izolace. Zkontrolujte teplotu čerpadla a elektromotoru. V případě poruchy ihned zastavte čer- padlo a kontaktujte nejbližší servis.

• Sledujte vibrace zařízení. V případě poruchy ihned zastavte čerpadlo a kontaktujte nejbližší servis.49 Příznaky Příčiny Řešení Čerpadlo nefunguje Není elektrické napájení Není elektrické napájení Po- mocí jiného zařízení zkontrolujte zásuvku a zkratové vypínače Došlo ke zkratu Zkontrolujte a v případě potřeby vyměňte zkratové vypínače Automatický limitní spínač teploty se aktivovat a vypnul čerpadlo pro jeho ochranu. Vypněte napájení a nechte čerpadlo před novým spuštěním vychladnout. Zkontrolujte, zda mají čerpadlo a motor kolem sebe dost prostoru na větrání. Zkontrolujte, zda není čerpadlo ucpané nečistotami a motor se může volně otáčet. Motor se spálil proudovým pře- tížením nebo zaplavením vodou Může být potřeba motor vymě- nit. Čerpadlo má snížený nebo nulo- vý průtok Čerpadlo je ucpané (zkontroluj- te, zda se motor volně otáčí) Zablokování čerpadla nebo koše Ventil je zavřený Zkontrolujte systém a ověřte, zda jsou ventily ve správné poloze pro filtrování, včetně vstupního a výstupního ventilu čerpadla. Filtr je plný nečistot Vyčistěte filtr Vzduch v systému Spusťte čerpadlo (viz postup spouštění). Zkontrolujte, zda tru- bkami nebo na spojích neuniká nasávaný vzduch. Zkontrolujte, zda je víko koše uzavřeno a her- meticky utěsněno. Zkontrolujte, zda pod čerpadlem není voda. Nedostatek vody Zkontrolujte, zda je hladina alespoň na úrovni sběrače. Nečistoty v čerpadle nebo sběrači. (Poznámka: Nespouště- jte čerpadlo bez správně smon- tovaného čerpadla nebo koše sběrače. Kontrolujte, zda není čerpadlo nebo koš sběrače plný špíny. Dbejte, aby nebyl vstupní a výs- tupní otvor čerpadla zabloko- vaný a v čerpadle nebyly cizí předměty. Únik mezi pouzdrem čerpadla a motorem Šrouby krytu nejsou dotažené. Opotřebované vodotěsné nebo kovové těsnění. Odstavte čerpadlo a povolte šrouby, zkontrolujte stav těsnění a vyměňte ho v případě potřeby, pak dotáhněte znovu šrouby. Kryt před-filtru Kryt není správně uzavřen Zkontrolujte, zda víko správně přitlačuje těsnící o-kroužek.50 Samonasávacie bazénové čerpadlo

• Pred kontaktom s elektrickým zariadením sa uistite, že zem je suchá.

• Ak je elektrický kábel poškodený, okamžite ho vymeňte, aby ste znížili riziko úrazu elektrickým prúdom.

• Aby ste znížili riziko úrazu elektrickým prúdom, nepoužívajte predlžovacie káble na pripojenie čerpadla k zdroju napájania. Pripojte ho k správne nainštalovanej elektrickej zásuvke.

• Nepoužívajte čerpadlo bez vody!

• Hodnotu tepelného relé primerane upravte v závislosti od prúdu čerpadla.

• Pred spustením čerpadla ho naplňte vodou na samonasávanie čerpadla.

Výrobce Code Stupeň účinnosti Počet pólů Napájení P2N (kW) r.p.m. Nadmořská výška Vnější teplota Tmin. ~ Tmax.

• V souladu s těmito podmínkami zaručuje prodávající, že výrobek, pro nějž se vystavuje tato záruka (dále jen „Výrobek“), je v okamžiku dodávky v bezvadném stavu.

• Záruka se poskytuje na dobu dvou (2) let od data dodávky kupujícími.

• Pokud kupující oznámí prodávajícímu během záruční doby závadu výrobku, je prodávající povinen Výrobek opravit nebo vyměnit na své náklady, pokud by to nebylo nemožné nebo nepřiměřené.

• Pokud by nebylo možno Výrobek opravit nebo vyměnit, může kupující žádat přiměřenou slevu z ceny, nebo v případě závažné závady ukončit prodejní smlouvu.

• Vyměněné nebo opravené součásti v rámci záruky neprodlužují záruku na původní Výrobek, ale jsou předmětem samostatné záruky.

• Aby bylo možno uplatnit záruční reklamaci, musí kupující předložit doklad o datu nákupu a dodávky Výrobku.

• Pokud po šesti měsících od dodávky Výrobku kupujícími oznámí kupující vadu Výrobku, musí prokázat původ a existenci této závady.

• Tento záruční list nemá vliv na práva spotřebitele podle národních předpisů

INDIVIDUÁLNÍ PODMÍNKY

• Tato záruka se týká výrobku, k němuž patří tato příručka.

• Tento záruční list lze uplatnit pouze v zemích Evropské unie.

• Aby byla tato záruka platná, musí kupující přísně dodržovat pokyny výrobce uvedené v dokumentaci k Výrobku, pokud se na daný model Výrobku vztahují.

• Pokud jsou pro výměnu, údržbu a čištění konkrétních součástí Výrobku předepsány intervaly, bude záruka platit jen případě jejich dodržování..

• Tato záruka se vztahuje pouze na prodej „spotřebiteli“ pro soukromé, nekomerční využívání.

• Do záruky nespadá běžné opotřebení Výrobku. V ohledem na spotřební materiály a součásti, jako jsou baterie, vestavěné světlo apod. platí ustanovení dokumentace Výrobku.

• Záruka se nevztahuje na závady způsobené; (I) nesprávným používáním Výrobku nebo manipulací s ním; (ll) opravou, servisem nebo manipulací neoprávněnými osobami nebo (ill) použitím neoriginálních dílů na opravu nebo servis. V případě závady způsobené nesprávnou instalací nebo spuštěním se záruka uplatní pouze tehdy, pokud je instalace a uvedení do provozu součástí prodejní smlouvy a provedl ho prodávající nebo osoba, za niž byl prodávající odpovědný. PŘEŠKRTNUTÁ NÁDOBA NA ODPADKY

• Pro snížení objemu elektrického a elektronického odpadu a snížení rizika představovaného součástmi elektrických a elektronických zařízení se doporučuje recyklace zařízení oprávněným systémem likvidace tohoto typu odpadu s ohledem na ochranu životního prostředí. Za tímto účelem má výrobce elektrických a elektronických zařízení zaveden systém správné ekologické likvidace svých výrobků po skončení jejich životnosti.

• 1.2 Jeho cílem je rovněž zlepšit ekologické zacházení se všemi součástmi a materiály použitými v elektrických a elektronických zařízeních ze strany výrobců, distributorů, uživatelů a společností pro zpracování odpadů z těchto zařízení.

• 1.3 Od 13. srpna 2005 existují dva způsoby likvidace těchto zařízení:

• 1.4 Pokud si zakoupíte nové zařízení se stejnou funkcí jako to, které likvidujete, můžete ho předat bezplatně distributorovi při koupi nového zařízení, nebo.

• 1.5 jej můžete odevzdat v příslušném sběrném středisku odpadů.

• 1.6 Náklady na likvidaci odpadu hradíme my.

• 1.7 Zařízení je označeno symbolem přeškrtnuté nádoby na odpad. Tento symbol znamená, že zařízení je předmětem třídění odpadu a nesmí se likvidovat společně s běžným domovním odpadem.

• 1.8 Naše výrobky jsou navrhovány a vyráběny v nejvyšší kvalitě, z ekologických materiálů a součástí, které lze recyklovat a používat opakovaně. Přesto některé součásti našich výrobků nejsou biologicky rozložitelné a nesmí být ponechány v životním prostředí. Pro správnou recyklaci tohoto výrobku odpojte prosím elektromotor od zbytku filtračního systému CS77

• Pokryjeme náklady na spracovanie odpadu.

• Vyhrazujeme si právo na změnu součástí nebo prvků výrobku nebo obsahu tohoto dokumentu bez oznámení.
