Caracteristici tehnice	Pompă de apă GRE PP052, debit maxim de 3000 L/h, presiune maximă de 4 bari, putere de 750 W.
Utilizare	Concepută pentru pomparea apei curate, ideală pentru irigații, drenaj și alimentare cu apă.
Întreținere și reparații	Verificați regulat nivelul uleiului, curățați filtrul de intrare și asigurați-vă că garniturile sunt în stare bună.
Securitate	Folosiți mănuși și ochelari de protecție în timpul instalării, nu scufundați pompa și deconectați-o înainte de orice intervenție.
Informații generale	Greutate de 8 kg, dimensiuni compacte pentru depozitare ușoară, garanție de 2 ani.

Întrebări frecvente - PP052 GRE

Cum se instalează pompa de apă GRE PP052?

Asigurați-vă că pompa este așezată pe o suprafață plană și stabilă. Conectați țevile de intrare și ieșire, asigurându-vă că sunt bine fixate. Conectați pompa la o sursă de alimentare adecvată.

Care este capacitatea pompei GRE PP052?

Pompa GRE PP052 are o capacitate de 5000 de litri pe oră.

Cum să întrețin pompa mea de apă GRE PP052?

Verificați regulat filtrele și curățați-le dacă este necesar. Asigurați-vă că pompa este deconectată înainte de a efectua orice curățare.

Ce trebuie făcut dacă pompa nu pornește?

Verificați dacă pompa este conectată corect și dacă sursa de alimentare funcționează. Asigurați-vă, de asemenea, că rezervorul de apă este plin și că țevile nu sunt înfundate.

Pompa face zgomot. Este normal?

Un zgomot ușor este normal în timpul funcționării, dar zgomotele puternice pot indica o problemă. Verificați dacă pompa este instalată corect și dacă nimic nu îi blochează funcționarea.

Care este temperatura maximă de funcționare a pompei GRE PP052?

Temperatura maximă recomandată de funcționare este de 35°C.

Se poate folosi pompa GRE PP052 pentru lichide altele decât apa?

Nu, pompa GRE PP052 este concepută doar pentru pomparea apei. Utilizarea altor lichide poate deteriora pompa.

Cum se remediază o scurgere la pompă?

Identificați originea scurgerii, verificați garniturile și conexiunile. Înlocuiți orice garnitură deteriorată și strângeți conexiunile dacă este necesar.

Pompa GRE PP052 are garanție?

Da, pompa GRE PP052 este de obicei acoperită de o garanție de 2 ani împotriva defectelor de fabricație. Vă rugăm să consultați manualul pentru mai multe detalii.

MANUAL DE UTILIZARE PP052 GRE

• Pompele noastre pot fi asamblate și instalate în piscine conform standardelor IEC/HD 60364- 7-702 și reglementărilor naționale aplicabil. Instalarea trebuie să respecte stan- dardul IEC/HD 60364-7-702 și reglementărilor naționale aplicabile piscinelor. Pentru mai multe informații, consultați-vă cu dealerul dumneavoastră local.

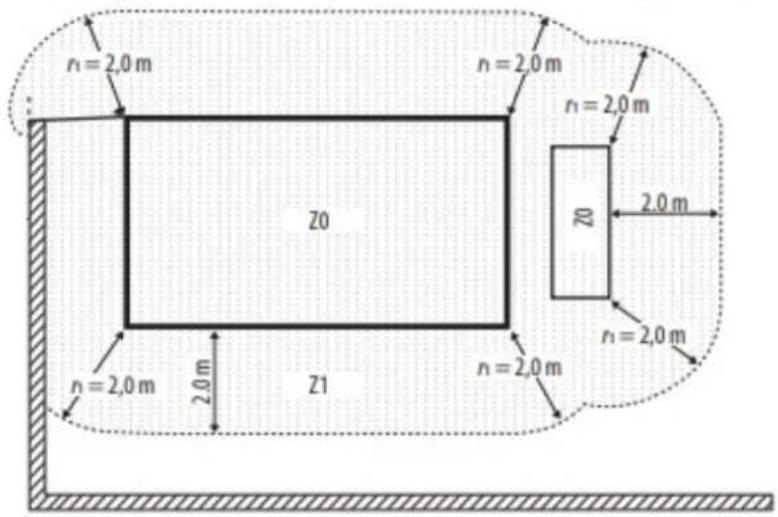

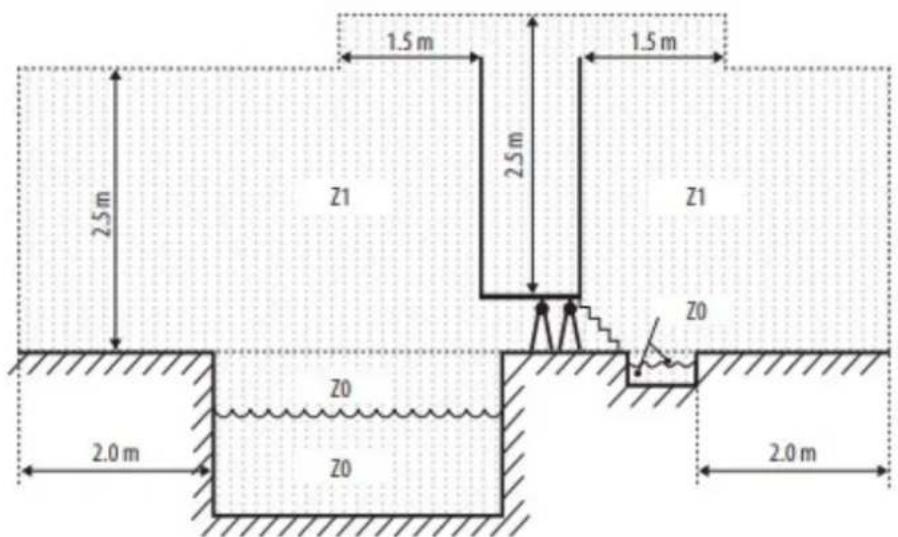

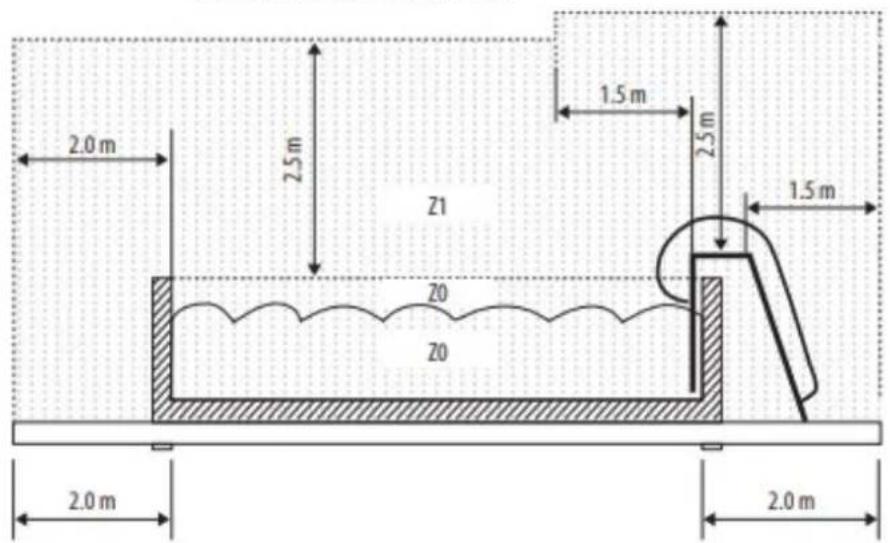

• Pompa nu poate fi instalată în Zona 0 (Z0) sau în Zona 1 (Z1). Pentru a vedea desenele, consultați pagina 61, 62 și 63.

• Instalația electrică trebuie efectuată de personal profesionist calificat în instalații electrice.

• Aparatul nu trebuie să fie pornit în timpul utilizării piscinei.

• Nu folosiți aparatul decât dacă este pregătit corespunzător.

• NU atingeți NICIODATĂ aparatul când funcționează dacă sunteți umed sau dacă aveți mâinile umede.

• Când manevrați pompa, DECONECTAȚI sursa de alimentare.

• Asigurați-vă că pământul este uscat înainte de a atinge echipamentul electric.

• Nu instalați aparatul acolo unde ar putea fi ud, deoarece poate provoca electrocutare.

• Acest aparat nu este destinat utilizării de către persoane (inclusiv copii) cu capacități fizice, senzoriale sau mentale reduse sau cărora le lipsesc experiența sau cunoștințele, cu excepția cazurilor în care li se asigură supraveghere sau instrucțiuni referitoare la utilizarea aparatului, de către o persoană răspunzătoare cu siguranța acestora. Copiii trebuie să fie supravegheați să nu se joace cu aparatul.

• Acest aparat șoate fi folosit de copii de vârsta de 8 ani și mai mult și de persoane cu capacități fizice, sau mentale reduse sau cărora le lipsesc experiența sau cunoștințele, dacă acestora li se asigură supravegherea sau li se dau instrucțiuni privind utilizarea în siguranță a aparatului și înțelegerea pericolelor existente. Copiii nu trebuie să se joace cu aparatul. Curățarea și întreținerea de către utilizator nu trebuie efectuate de copii fără a fi supravegheați.

• Dacă dispozitivul de alimentare al aparatului este deteriorat, acesta trebuie înlocuit. Citiți cu atenție instrucțiunile pentru a le înlocui. Dacă aveți dubii, contactați serviciul tehnic. Acest mod permite realizarea unei instalări corecte cu rezultate optime ale pompei de piscină. Citiți cu atenție acest manual de instrucțiuni. Noua dvs. pompă este o pompă centrifugă cu autoamorsare într-o etapă, concepută pentru a fi utilizată cu un sistem de filtrare a piscinei. Este proiectat pentru a fi utilizat cu apă curată la temperaturi cuprinse între 5 °C și 35 °C. Este fabricat din materiale de înaltă calitate supuse unor teste hidraulice și electrice stricte. O instalare corectă a acestei pompe este asigurată urmând instrucțiunile din acest manual. Declinăm orice responsabilitate pentru daunele cauzate de utilizarea diferită de cea explicată în acest manual de instrucțiuni. IMPORTANT Acest manual conține informații de bază despre măsurile de siguranță care trebuie adoptate în timpul instalării și pornirii. Montatorul și utilizatorul trebuie, prin urmare, să citească instrucțiunile înainte de instalare și pornire.

REGULAMENTE GENERALE DE SIGURANȚĂ

• Mașinile indicate în acest manual sunt special concepute pentru pre-filtrarea și recir- cularea apei în piscine.

• Instalați-le în conformitate cu instrucțiunile specifice pentru fiecare instalare. RO56

• Toate modificările aduse pompei necesită autorizarea prealabilă a producătorului. Piesele de schimb originale și accesoriile autorizate de producător asigură o siguranță mai mare. Producătorul pompei este scutit de orice răspundere cu privire la orice dau- ne cauzate de piese de schimb sau accesorii neautorizate.

• Când lucrați la fiecare mașină sau la unitățile conectate la acestea, deconectați uni- tatea de la sursa de alimentare și de la dispozitivele de pornire, deoarece componente- le electrice ale pompei sunt active în timpul funcționării.

• Toate lucrările de asamblare și întreținere trebuie efectuate de personal calificat și autorizat care a citit cu atenție instrucțiunile de instalare și service.

• Pentru a garanta siguranța la operarea mașinii, trebuie să respectați cele stabilite în instrucțiunile de instalare și service.

• În caz de funcționare defectuoasă sau defecte, contactați furnizorul dumneavoastră sau cel mai apropiat reprezentant. • În cazul în care cablul de alimentare este dete- riorat, producătorul, serviciul său post-vânzare de tehnicieni calificați, ar trebui să îl înlocuiască pentru a evita pericolele. • Dispozitivul trebuie să fie conectat la priza elec- trică cu conexiune la pământ, protejat de un întrerupător de curent rezidual care nu depășește 30 mA.

• Asigurați-vă că apa nu poate intra în motor sau în componentele electrice sub tensiu- ne.

• Evitați contactul permanent - chiar și accidental - cu piesele în mișcare ale mașinii în timp ce mașina funcționează și / sau înainte ca aceasta să se oprească complet.

• Așteptați ca mașina să se oprească înainte de a o manipula.

• Înainte de orice operațiune de întreținere electrică sau mecanică, deconectați unita- tea de la sursa de alimentare și blocați dispozitivele de pornire.

• Pentru a reduce riscul de rănire, copiii nu trebuie să utilizeze acest produs.

• Nu îngropați cablul electric. Așezați cablul astfel încât să nu poată fi deteriorat de mașini, cum ar fi mașinile de tuns, etc.

• Nu porniți pompa înainte de a fi conectată corect la piscină.

• Pentru a reduce riscul de electrocutare, schimbați cablul electric imediat când este deteriorat.

• Pentru a reduce riscurile de electrocutare, nu utilizați cabluri prelungitoare pentru a conecta pompa la o sursă de alimentare. Conectați-l la o priză de electricitate instalată corect.

• Nu folosiți pompa fără apă! INSTALARE

• Doar personalul autorizat și calificat trebuie să instaleze pompa și cablurile acesteia, respectând legislația actuală.

• Pompa trebuie instalată orizontal, înșurubând-o pe suport, pentru a evita vibrațiile și zgomotul nedorit.

• Pompa trebuie instalată departe de orice produs coroziv sau inflamabil.

• Pompa trebuie să aibă un drenaj suficient pentru a evita riscul de inundații și trebuie protejată de umiditate excesivă.

• Instalați supape independente de intrare și ieșire a apei.

• Lăsați suficient spațiu de acces pentru întreținerea pompei și asigurați-vă că placa tehnică a pompei este vizibilă.

• În timpul instalării pompei, poziționați-o astfel încât să existe 1 metru de spațiu liber în jurul ei.57

INSTALAȚIE ELECTRICĂ

• Așezați motorul pe podea înainte de a-l conecta la rețea. În caz contrar, motorul ar putea provoca un șoc electric grav și chiar mortal. Nu-l așezați pe podea deasupra unei conducte de gaz.

• Pentru a evita un șoc electric periculos sau mortal, deconectați sursa de alimentare a motorului înainte de a lucra la conexiunile electrice.

• Dacă scurtcircuitează, acest lucru va indica existența unei probleme de electricitate. Dacă acesta se scurtcircuită și nu poate fi repornit, cereți unui electrician calificat să verifice și să repare sistemul electric.

• Conectați pompa la o sursă de curent alternativ și o conexiune de împământare, pro- tejată de un dispozitiv pentru curenți reziduali (RCD), cu un curent rezidual nominal care să nu depășească 30 mA.

• Conexiunile de rețea necorespunzătoare implică riscul de electrocutare.

• Alimentarea cu energie electrică trebuie să corespundă exact tensiunii indicate pe placa motorului. O tensiune incorectă poate provoca un incendiu și / sau deteriora mo- torul și ar putea anula garanția. În caz de îndoială, consultați un electrician.

• Cablul electric este inclus și vine cu o conexiune „Y”. Dacă este necesar să înlocuiți ca- blul electric, noul cablu ar trebui să fie, de asemenea, de tipul corespunzător. Garanția va fi anulată în cazul oricărei modificări neautorizate a componentelor.

• Instalația electrică trebuie să fie conformă legislației în vigoare.

• Dacă cablul electric este deteriorat, producătorul, agentul acestuia sau orice altă per- soană calificată ar trebui să îl înlocuiască pentru a evita orice deteriorare.

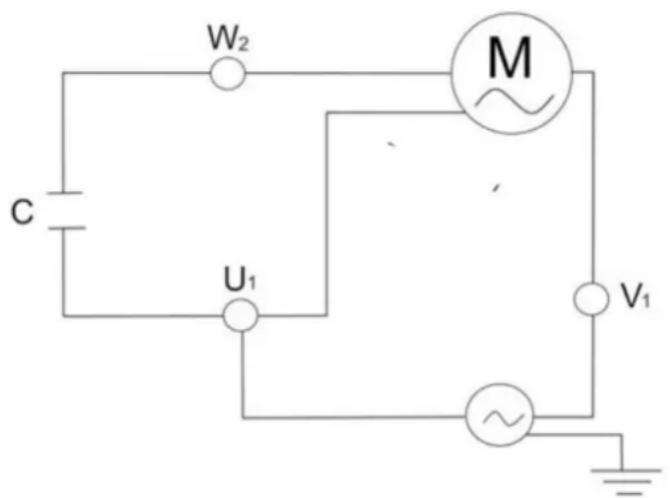

• Pompa este echipată cu protecție termică completă. Urmați schema de asamblare de mai jos pentru instalarea electrică corectă.

• Instalarea electrică trebuie făcută de către o persoană calificată în lucrul cu echipa- mente electrice. Acest dispozitiv nu este conceput pentru a fi utilizat de copii, de per- soane cu dizabilități fizice sau de persoane cu capacitate senzorială sau psihologică redusă sau de persoane fără experiență sau cunoștințe despre dispozitiv, cu excepția cazului în care o persoană responsabilă de siguranță este responsabilă de îngrijirea lor și le oferă instrucțiunile anterioare pentru manipularea dispozitivului. Nu permiteți co- piilor și adulților să stea sau să se sprijine pe echipament. Copiii trebuie supravegheați pentru a se asigura că nu se joacă cu echipamentul.

• Reglați corect valoarea releului termic în funcție de curentul pompei.

• Conexiunile de rețea necorespunzătoare implică riscul de electrocutare.58 Asamblarea conductelor

• Țevile trebuie asamblate înainte și după pompă și trebuie să aibă diametre egale cu cele de la intrarea pompei.

• Conductele de aspirație și expulzare nu trebuie să rămână niciodată conectate la pompă.

• Etanșați bine toate racordurile și capacul pompei pentru a evita eventualele scurgeri de apă în motor, care l-ar putea deteriora. Teste înainte de pornirea pompei Efectuați următoarele operațiuni înainte de a porni pompa:

• Verificați dacă sursa de alimentare, precum și frecvența acesteia, corespund infor- mațiilor de pe placa de specificații a pompei.

• Înainte de a porni pompa, umpleți-o cu apă pentru autoamorsarea pompei.

• Verificați dacă tensiunea și frecvența de rețea corespund cu cele indicate pe placa de caracteristici a pompei.

• Pompa poate funcționa continuu. Pornirea pompei Porniți pompa numai atunci când tuburile de aspirație și expulzare sunt conectate la intrarea și ieșirea pompei. Verificați dacă nu există obstacole în conducte. Întreținere și curățare

• Noua dvs. pompă nu are nevoie de nicio întreținere specifică sau programată În cazul în care pompa nu este utilizată într-un timp, vă recomandăm să o demontați și să o curățați pentru a fi păstrată într-un loc uscat și bine aerisit.

• Dacă cablul electric este deteriorat, producătorul, agentul acestuia sau orice altă persoană calificată pentru a evita orice pericol ar trebui să îl înlocuiască pentru a evita orice pericole.

• Curățați periodic pompa, îndepărtând orice murdărie din filer, astfel încât conducta de admisie să nu fie blocată sau pompa să fie deteriorate

• Componentele pompei care, datorită utilizării lor normale, suferă uzură și/sau rupere, trebuie înlocuite periodic pentru a asigura o performanță bună a pompei.

• Pentru control regulat:

• Verificați dacă piesele mecanice sunt bine fixate și verificați starea șuruburilor care susțin mașina.

• Verificați dacă conductoarele de putere și piesele de izolare sunt în poziția corectă, sunt sigure și într-o stare bună de reparație. Verificați temperatura mașinii și a motoru- lui electric. În cazul unei defecțiuni, opriți imediat mașina și contactați cel mai apropiat serviciu de asistență tehnică.

• Verificați vibrațiile mașinii. În cazul unei defecțiuni, opriți imediat mașina și contactați cea mai apropiată asistență tehnică59 Simptome Cauze Soluție Pompa nu funcționează Nu există alimentare cu energie electrică Utilizați un alt dispozitiv care funcționează pentru a verifica priza de curent și pentru a verifi- ca întrerupătoarele de scurtcir- cuit S-a scurtcircuitat Verificați întrerupătoarele de scurtcircuit și înlocuiți-le dacă este necesar Tăierea termică automată pom- pa s-a activat pentru a o proteja. Tăiați sursa de alimentare și lăsați-o să se răcească înainte de a reporni pompa. Asigu- rați-vă că pompa și motorul au suficient spațiu de ventilație. Asigurați-vă că pompa nu este obstrucționată de murdărie și că motorul se poate roti liber Motorul s-a ars din cauza unei suprasolicitări a sursei de ali- mentare sau a inundațiilor. Este posibil să fie necesar să schimbați motorul. Pompa funcționează cu debit redus sau deloc Pompa este blocată (verificați dacă motorul se deplasează liber) Blocarea pompei sau a coșului Supapele sunt închise Verificați sistemul pentru a vă asigura că supapele sunt în poziția corectă pentru filtrare, inclusiv supapele de intrare și ieșire ale pompei. Filtrul este plin de murdărie Curățați filtrul Aer in sistem Porniți pompa (consultați proce- dura de pornire). Verificați dacă nu există scurgeri de aer de aspirație în conducte sau în co- nexiuni. Asigurați-vă că capacul coșului este bine închis și sigilat ermetic. Verificați dacă nu există scurgeri sub pompă. Lipsa apei Asigurați-vă că nivelul apei este cel puțin la înălțimea skimmeru- lui. Murdărie în pompă sau în skim- mer. (Notă: Nu faceți pompa să funcționeze fără a fi monta- te corect pompa sau coșul de skimmer. Asigurați-vă că pompa sau coșurile de skimmer nu sunt pli- ne de murdărie. Asigurați-vă că nu există blocaje la intrarea sau ieșirea pompei sau asigurați-vă că există nu există obiecte străi- ne în pompă. Scurgere între carcasa pompei și motor. Șuruburile carcasei nu sunt strânse. Garnitura etanșă sau metalică este uzată. Decupați pompa și slăbiți șuru- burile, verificați alinierea și starea garniturilor etanșe la apă înainte de a strânge șuruburile, înlocuiți garniturile dacă este necesar Capacul prefiltrării Capacul nu este închis corect - Asigurați-vă că capacul com- primă corect garnitura cu O ring.60 η (100%) η (75%) η (50%) YY2-56-44-2 58.1% 52.1% 40.5% IE2 230V/50Hz

Producător Cod Nivel de eficiență (IE) Număr de poli Alimentare electrică

(kW) r.p.m. Altitudine deasupra nivelului mării Ambient Tmin. ~ Tmax.

Obudowa Pouzdro Plášť Carcasă

• În conformitate cu aceste prevederi, vânzătorul garantează că produsul corespunzător acestei garanții („Produsul”) este în stare perfectă la momentul livrării.

• Termenul de garanție pentru produs este de doi (2) ani de la data livrării către cumpărător.

• n cazul apariției oricărui defect al Produsului care este notificat de către cumpărător vânzătorului pe parcursul Termenului de garanție, vânzătorul va fi obligat să repare sau să înlocuiască Produsul, pe cheltuiala sa și oriunde consideră adecvat, cu excepția cazului în care acest lucru este imposibil. sau nerezonabil.

• Dacă nu este posibil să se repare sau să se înlocuiască produsul, cumpărătorul poate solicita o reducere proporțională a prețului sau, dacă defectul este suficient de semnificativ, rezilierea contractului de vânzare.

• Piesele înlocuite sau reparate conform acestei garanții nu vor prelungi perioada de garanție a produsului original, dar vor avea o garanție separată.

• Pentru ca această garanție să intre în vigoare, cumpărătorul trebuie să furnizeze dovada datei de cumpărare și livrare a Produsului.

• Dacă după șase luni de la livrarea Produsului la cumpărare; el notifică un defect al Produsului, cumpărătorul trebuie să furnizeze dovada originii și existenței defectului pretins.

• Acest certificat de garanție este emis fără a aduce atingere drepturilor corespunzătoare consumatorilor în conformitate cu reglementările naționale.

CONDIȚII INDIVIDUALE

• Această garanție acoperă produsele menționate în acest manual.

• Acest certificat de garanție se va aplica numai în țările Uniunii Europene.

• 2.3 Pentru ca această garanție să fie eficientă, cumpărătorul trebuie să urmeze cu strictețe instrucțiunile producătorului incluse în documentația furnizată împreună cu produsul, în cazurile în care este aplicabilă în funcție de gama și modelul produsului.

• Când este specificat un program de timp pentru înlocuirea, întreținerea sau curățarea anumitor piese sau componente ale Produsului, garanția va fi valabilă numai dacă acest program de timp a fost respecta. LIMITĂRI

• Această garanție se va aplica numai vânzărilor efectuate către consumatori, înțelegând de către „consumator”, o persoană care achiziționează Produsul în scopuri care nu au legătură cu activitățile sale profesionale.

• Uzura normală rezultată din utilizarea produsului nu este garantată. În ceea ce privește piesele, componentele și / sau materialele consumabile sau consumabile, cum ar fi bateriile, becurile etc., se vor aplica prevederile din documentația furnizată împreună cu produsul.

• Garanția nu acoperă acele cazuri în care Produsul; (I) a fost tratat incorect; (II) a fost reparat, reparat sau manipulat de persoane neautorizate sau (Ill) a fost reparat sau reparat fără a utiliza piese originale. În cazurile în care defectul Produsului este rezultatul unei instalări sau porniri incorecte, această garanție se va aplica numai atunci când respectiva instalare sau pornire este inclusă în contractul de vânzare a Produsului și a fost efectuată de vânzător sau în temeiul acestuia responsabilitate.

CONTAINER DE DEȘEURI TĂIAT

• Pentru a reduce cantitatea de deșeuri de aparate electrice și electronice, pentru a reduce pericolul componentelor, pentru a încuraja reutilizarea aparatelor, pentru a evalua deșeurile și pentru a crea un sistem adecvat de tratare a în scopul îmbunătățirii eficienței protecției mediului, a fost stabilit un set de reguli aplicabile la fabricarea produsului și alte reguli privind tratamentul corect al mediului atunci când aceste produse devin deșeuri.

• Se intenționează, de asemenea, să îmbunătățească practicile de mediu ale tuturor agenților implicați în produsele electrice și electronice, inclusiv producătorii, distribuitorii, utilizatorii și în special cei implicați direct în tratarea deșeurilor derivate din aceste aparate.

• Începând cu 13 august 2005, există două modalități de eliminare a acestui aparat:

• Dacă achiziționați un nou aparat echivalent sau care are aceleași funcții ca cel pe care doriți să îl dispuneți, îl puteți preda, gratuit, către distribuitor la efectuarea achiziției sau • Puteți să-l duceți la punctele locale de colectare.

• Vom acoperi costurile de tratare a deșeurilor.

• Aparatul este etichetat cu simbolul „containerului de deșeuri tăiat”. Acest simbol înseamnă că aparatul este supus colectării deșeurilor selectate, diferită de colectarea generală a deșeurilor.

• Ne rezervăm să schimbăm total sau parțial articolele sau conținutul acestui document, fără notificare prealabilă.
