| Značka | Bosch |
| Model | GSB 18V21 Professional |
| Typ produktu | Bezdrôtová príklepová vŕtačka-skrutkovačka |
| Menovité napätie | 18 V |
| Otáčky naprázdno (1. stupeň) | 0 – 480 min⁻¹ |
| Otáčky naprázdno (2. stupeň) | 0 – 1800 min⁻¹ |
| Frekvencia úderov | 0 – 27 000 min⁻¹ |
| Uťahovací moment (tvrdý/mäkký) | 55 / 21 Nm (podľa ISO 5393) |
| Max. priemer vŕtania (drevo) | 35 mm |
| Max. priemer vŕtania (oceľ) | 10 mm |
| Max. priemer vŕtania (murivo) | 10 mm |
| Kapacita skľučovadla | 1,5 – 13 mm |
| Hmotnosť (podľa EPTA 01:2014) | 1,6 – 2,7 kg |
| Napájanie | Lítium-iónová batéria (odporúčaná: GBA 18V... alebo ProCORE18V...) |
| Odporúčané nabíjačky | GAL 18..., GAX 18..., GAL 36... |
| Hlavné funkcie | Vŕtanie, skrutkovanie, príklepové vŕtanie |
| Prepínač rýchlosti | 2 mechanické rýchlosti |
| Regulácia otáčok | Áno (stlačením spínača) |
| Predvoľba krútiaceho momentu | 20 polôh |
| Smer otáčania | Vpravo / vľavo (pomocou prepínača) |
| LED osvetlenie | Áno (integrované) |
| Hladina akustického tlaku (príklepové vŕtanie) | 88 dB(A) (neistota K=5 dB) |
| Vibrácie (príklepové vŕtanie) | 11 m/s² (neistota K=1,5 m/s²) |
| Údržba a čistenie | Vyčistite vetracie štrbiny; v prípade potreby vymeňte uhlíky každé 2-3 mesiace |
| Bezpečnosť | Elektronická ochrana článkov (ECP), automatické vypnutie pri preťažení alebo prehriatí |
| Náhradné diely a opraviteľnosť | Popredajný servis Bosch; originálne diely k dispozícii; vymeniteľné uhlíky |
Často kladené otázky - GSB 18V21 Professional BOSCH
Otázky používateľov k GSB 18V21 Professional BOSCH
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Elektrické náradie vo formáte PDF zadarmo! Nájdite svoj návod GSB 18V21 Professional - BOSCH a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. GSB 18V21 Professional značky BOSCH.
NÁVOD NA OBSLUHU GSB 18V21 Professional BOSCH
sk Pôvodný návod na použitie
Slovenčina ...... Stránka 105
Popis výrobku a výkonu
- Pomocí vhodného šroubováku povolte krytky (6).
Bezpečnostné upozornenia
Všeobecné bezpečnostné upozornenia pre elektrické náradie
VÝSTRAHA
Prečítajte si všetky bezpečnostné upozornenia, pokyny, ilustrácie
a špecifikácie dodané s týmto elektrickým náradím.
Nedodržiavanie všetkých uvedených pokynov môže mať za následok úraz elektrickým prúdom, požiar a/alebo tažké poranenie.
Tieto výstražné upozornenia a bezpečnostné pokyny starostlivo uschovajte na budúce použitie.
Pojem „elektrické náradie“ používaný v nasledujúcom texte sa vzťahuje na elektrické náradie napájané zo siete (s prívodnou šnúrou) a na elektrické náradie napájané akumulátorovou batériou (bez prívodnej šnúry).
Pracovisko vždy udržiavajte čisté a dobre osvetlené. Neporiadok a neosvetlené priestory pracoviska môžu mať za následok pracovné úrazy.
Nepoužívajte elektrické náradie vo výbušnom prostredí, napr. tam, kde sa nachádzajú horľavé kvapaliny, plyny alebo horľavý prach. Ručné elektrické náradie vytvára iskry, ktoré by mohli zapáliť prach alebo výpary.
Nedovoľte deťom a iným nepovolaným osobám, aby sa počas používania elektrického náradia zdržiavali v blízkosti pracoviska. Pri rozptyľovaní môžete stratit kontrolu nad náradím.
Zástrčka prívodnej šnúry elektrického náradia musí zodpovedať použítej zásuvke. V žiadnom prípade nijako nemeňte zástrčku. S uzemneným elektrickým náradím nepoužívajte ani žiadne zástrčkové adaptéry. Neupravované zástrčky a vhodné zásuvky znižujú riziko úrazu elektrickým prúdom.
Vyhýbajte sa telesnému kontaktu s uzemnenými povrchovými plochami, ako sú napr. potrubia, vykurovacie telesá, sporáky a chladničky. Ak je vaše telo uzemnené, hrozí zvýšené riziko úrazu elektrickým prúdom.
Nevystavujte elektrické náradie dažd'u ani vlhkosti. Vniknutie vody do ručného elektrického náradia zvyšuje riziko úrazu elektrickým prúdom.
Nepoužívajte prívodnú šnúru na iné než určené účely: na nosenie ručného elektrického náradia, ani na jeho zavesenie a zástrčku nevyberajte zo zásuvky tahaním za prívodnú šnúru. Udržiavajte sieťovú šnúru mimo dosahu horúcich telies, oleja, ostrých hrán alebo pohybujúcich sa súčastí. Poškodené alebo zauzlené prívodné šnúry zvyšujú riziko úrazu elektrickým prúdom.
Ked' pracujete s elektrickým náradím vonku, používajte len také predlžovacie káble, ktoré sú schválené aj na používanie vo vonkajších priestoroch. Použitie pre-

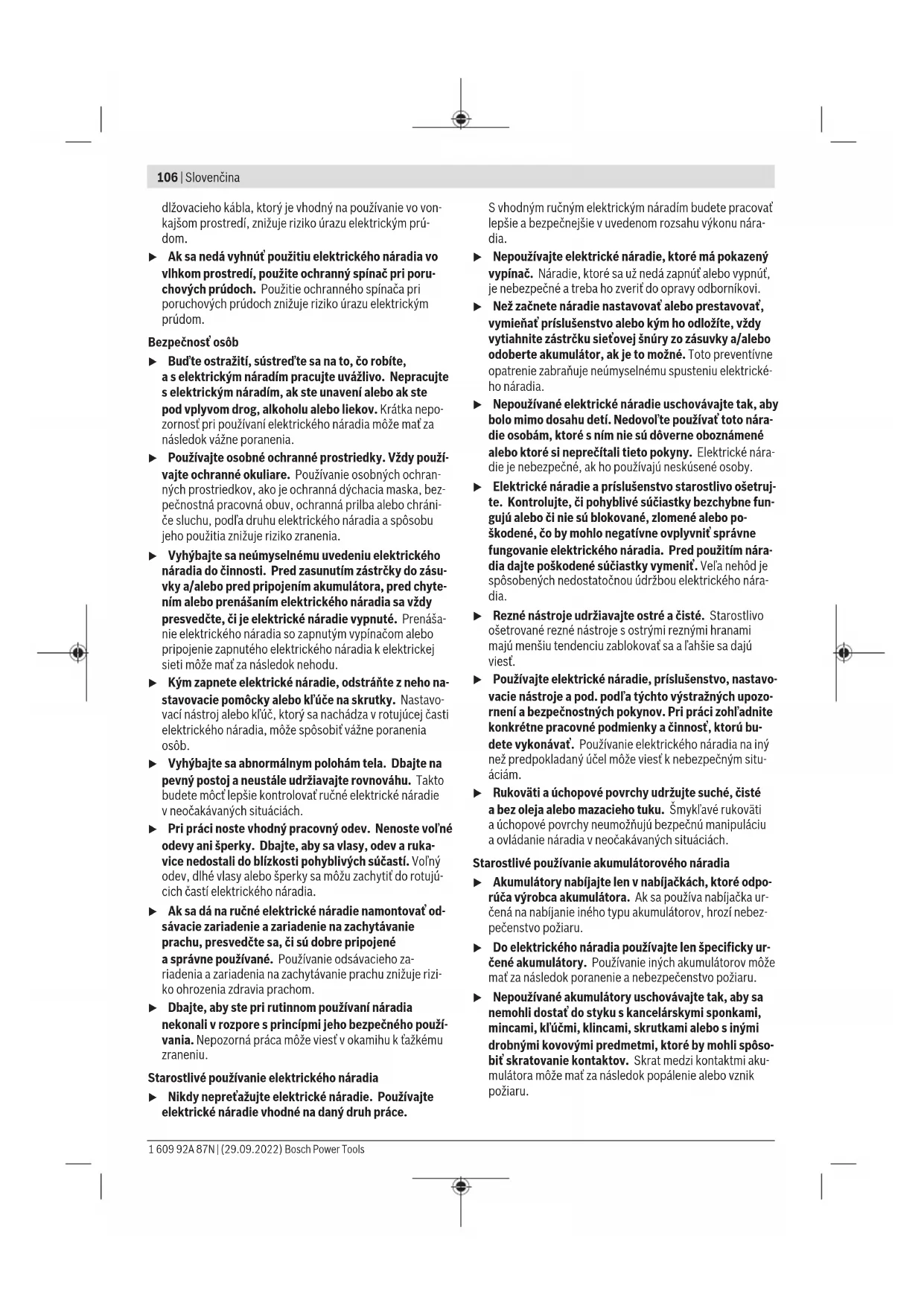

106 | Slovenčina
dlžovacieho kábla, ktorý je vhodný na používanie vo vonkajšom prostredí, znižuje riziko úrazu elektrickým prúdom.
Ak sa nedá vyhnút použitiu elektrického náradia vo vlhkom prostredí, použite ochranný spínač pri poruchových prúdoch. Použitie ochranného spínača pri poruchových prúdoch znižuje riziko úrazu elektrickým prúdom.
Bezpečnost'osôb
▶ Bud'te ostražití, sústred'te sa na to, čo robíte, a s elektrickým náradím pracujte uvážlivo. Nepracujte s elektrickým náradím, ak ste unavení alebo ak ste pod vplyvom drog, alkoholu alebo liekov. Krátka nepozornosť pri používaní elektrického náradia môže mať za následok vážne poranenia.
Používajte osobné ochranné prostriedky. Vždy používajte ochranné okuliare. Používanie osobných ochranných prostriedkov, ako je ochranná dýchacia maska, bezpečnostná pracovná obuv, ochranná prilba alebo chráníče sluchu, podľa druhu elektrického náradia a spôsobu jeho použitia znižuje riziko zranenia.
Vyhýbajte sa neúmyselnému uvedeniu elektrického náradia do činnosti. Pred zasunutím zástrčky do zásuvky a/alebo pred pripojením akumulátora, pred chytením alebo prenášaním elektrického náradia sa vždy presvedčte, či je elektrické náradie vypnuté. Prenášanie elektrického náradia so zapnutým vypínačom alebo pripojenie zapnutého elektrického náradia k elektrickej sieti môže mať za následok nehodu.
Kým zapnete elektrické náradie, odstráňte z neho nastavovacie pomôcky alebo klůče na skrutky. Nastavovací nástroj alebo klůč, ktorý sa nachádza v rotujúcej časti elektrického náradia, môže spôsobit vážne poranenia osôb.
Vyhýbajte sa abnormálnym polohám tela. Dbajte na pevný postoj a neustále udržiavajte rovnováhu. Takto budete môčt lepšie kontrolovať ručné elektrické náradie v neočakávaných situáciách.
▶ Pri práci noste vhodný pracovný odev. Nenoste vol'né odevy ani šperky. Dbajte, aby sa vlasy, odev a rukavice nedostali do blízkosti pohyblivých súčastí. Vol'ný odev, dlhé vlasy alebo šperky sa môžu zachytit do rotujúcich častí elektrického náradia.
Ak sa dá na ručné elektrické náradie namontovať odsávacie zariadenie a zariadenie na zachytávanie prachu, presvedčte sa, či sú dobre pripojené a správne používané. Používanie odsávacieho zariadenia a zariadenia na zachytávanie prachu znižuje riziko ohrozenia zdravia prachom.
Dbajte, aby ste pri rutinnom používaní náradia nekonali v rozpore s princípmi jeho bezpečného používania. Nepozorná práca môže viest' v okamihu k tažkému zraneniu.
Nikdy nepreťažujte elektrické náradie. Používajte elektrické náradie vhodné na daný druh práce.
S vhodným ručným elektrickým náradím budete pracovať lepšie a bezpečnejšie v uvedenom rozsahu výkonu náradia.
Nepoužívajte elektrické náradie, ktoré má pokazený vypínač. Náradie, ktoré sa už nedá zapnút alebo vypnút, je nebezpečné a treba ho zverit do opravy odborníkovi.
Než začnete náradie nastavovat alebo prestavovat, vymieňať príslušenstvo alebo kým ho odložíte, vždy vytiahnite zástrčku sietovej šnúry zo zásuvky a/alebo odoberte akumulátor, ak je to možné. Toto preventívne opatrenie zabraňuje neúmyselnému spusteniu elektrického náradia.
Nepoužívané elektrické náradie uschovávajte tak, aby bolo mimo dosahu detí. Nedovoľte používať toto náradie osobám, ktoré s ním nie sú dôverne oboznámené alebo ktoré si neprečítali tieto pokyny. Elektrické náradie je nebezpečné, ak ho používajú neskúsené osoby.
Elektrické náradie a príslušenstvo starostlivo ošetrujte. Kontrolujte, či pohyblivé súčiastky bezchybne fungujú alebo či nie sú blokované, zlomené alebo poškodené, čo by mohlo negatívne ovplyvnit správne fungovanie elektrického náradia. Pred použitím náradia dajte poškodené súčiastky vymenit'. Veľa nehôd je spôsobených nedostatočnou údržbou elektrického náradia.
▶ Rezné nástroje udržiavajte ostré a čisté. Starostlivo ošetrované rezné nástroje s ostrými reznými hranami majú menšiu tendenciu zablokovat sa a l'ahšie sa dajú viest.
Používajte elektrické náradie, príslušenstvo, nastavovacie nástroje a pod. podl'a týchto výstražných upozornení a bezpečnostných pokynov. Pri práci zohl'adnite konkrétne pracovné podmienky a činnosť, ktorú bu-dete vykonávať. Používanie elektrického náradia na iný než predpokladaný účel môže viest k nebezpečným situáciám.
Rukoväti a úchopové povrchy udržujte suché, čisté a bez oleja alebo mazacieho tuku. Šmyklavé rukoväti a úchopové povrchy neumožňujú bezpečnú manipuláciu a ovládanie náradia v neočakávaných situáciách.
Starostlivé používanie akumulátorového náradia
Akumulátory nabíjajte len v nabíjačkách, ktoré odporúča výrobca akumulátora. Ak sa používa nabíjačka určená na nabíjanie iného typu akumulátorov, hrozí nebezpečenstvo požiaru.
▶ Do elektrického náradia používajte len špecificky určené akumulátory. Používanie iných akumulátorov môže mať za následok poranenie a nebezpečenstvo požiaru.
Nepoužívané akumulátory uschovávajte tak, aby sa nemohli dostať do styku s kancelárskymi sponkami, mincami, klůčmi, klincami, skrutkami alebo s inými drobnými kovovými predmetmi, ktoré by mohli spôsobit’ skratovanie kontaktov. Skrat medzi kontaktmi akumulátora môže mať za následok popálenie alebo vznik požiaru.
Z akumulátora môže pri nesprávnom používaní vyte- kať kvapalina. Vyhýbajte sa kontaktu s touto kvapali- nou. Po náhodnom kontakte opláchnite postihnuté miesto vodou. Ak sa dostane kvapalina z akumulátora do očí, vypláchnite ich a vyhl’adajte lekára. Unikajúca kvapalina z akumulátora môže spôsobit podráždenie po- kožky alebo popáleniny.
Nepoužívajte poškodené alebo upravované akumulátory alebo náradie. Poškodené alebo upravované akumulátory môžu neočakávane reagovať a spôsobit požiar, výbuch alebo zranenie.
▶ Nevystavujte akumulátory alebo náradie ohňu ani vysokým teplotám. Vystavenie ohňu alebo teplote nad 130 °C môže spôsobit výbuch.
▶ Dodržujte pokyny týkajúce sa nabíjania a akumulátory alebo náradie nenabíjajte mimo teplotného rozsahu uvedeného v pokynoch. Nesprávne nabíjanie alebo teploty mimo špecifikovaného rozsahu môžu poškodit' akumulátor a zvýšit' riziko požiaru.
Servis
Elektrické náradie dávajte opravovat len kvalifikovanému personálu, ktorý používa originálne náhradné súčiastky. Tým sa zaistí zachovanie bezpečnosti náradia.
Nikdy neopravujte poškodené akumulátory. Akumulátory môže opravovat len výrobca alebo autorizovaný servis.
Bezpečnostné výstrahy pre všetky operácie
▶ Pri vřtaní s príklepom noste chrániče sluchu. Vystavenie hluku môže spôsobit stratu sluchu.
Ak vykonávate operáciu, pri ktorej sa môže obrábacie príslušenstvo alebo spojovací materiál dostať do kontaktu so skrytou elektroinštaláciou, držte elektrické náradie za izolované uchopovacie plochy. Rezacie príslušenstvo a spojovací materiál pri kontakte s vodičom pod napätím môže prepojit odhalené kovové časti náradia s fázou a používatel' môže byť zasiahnutý elektrickým prúdom.
Nikdy nevrtajte vyššou rýchlostou než je maximálna menovitá rýchlost vrtáka. Vrták, ktorý sa vol'ne otáča rýchlejšie a ktorý nie je v kontakte s obrobkom, sa môže ohnút, čo môže viest k zraneniu osôb.
Vždy začínajte vrtať pri nižšej rýchlosti a tak, aby bol hrot vrtáka v kontakte s obrobkom. Vrták, ktorý sa volne otáča rýchlejšie a ktorý nie je v kontakte s obrobkom, sa môže ohnút, čo môže viest k zraneniu osób.
Vyvíjajte primeraný tlak a len v smere osi vrtáka. Vrtáky sa môžu ohnúť a spôsobit poškodenie alebo stratu kontroly a zranenie osôb.
Dodatočné bezpečnostné pokyny
▶ Pri práci ručné elektrické náradie dobre držte. Pri uťahovaní a uvoľňovaní skrutiek môžu krátkodobo vznikat veľké reakčné momenty.
Zabezpečte obrobok. Obrobok upnutý pomocou upínacieho zariadenia alebo zveráka je bezpečnejší ako obrobok pridržiavaný rukou.
Používajte vhodné prístroje na vyhl'adávanie skrytých elektrickým vedení a potrubí alebo sa obrátte na miestne energetické podniky. Kontakt s elektrickým vodičom pod napätím môže spôsobit požiar alebo mať za následok zásah elektrickým prúdom. Poškodenie plynového potrubia môže mať za následok explóziu. Preniknutie do vodovodného potrubia spôsobí vecnú škodu.
Počkajte na úplné zastavenie elektrického náradia, až potom ho odložte. Vkladací nástroj sa môže zaseknúť a môže zapríčinit’ stratu kontroly nad ručným elektrickým náradím.
▶ Po poškodení akumulátora alebo v prípade neodborného používania môžu z akumulátora vystupovať škodlivé výpary. Akumulátor môže horieť alebo vybuchnút. Zabezpečte prívod čerstvého vzduchu a v prípade tažkostí vyhladajte lekára. Tieto výpary môžu podráždiť dýchacie cesty.
- Akumulátor neotvárajte. Hrozí nebezpečenstvo skratu.
Špicatými predmetmi, ako napr. klince alebo skrutkovače alebo pôsobením vonkajšej sily môže dôjst k poškodeniu akumulátora. Vo vnútri môže dôjst ku skratu a akumulátor môže začať horiet, môže z neho unikať dym, môže vybuchnút alebo sa prehriat.
- Akumulátor používajte len v produktoch výrobcu. Len tak bude akumulátor chránený pred nebezpečným preťažením.
Chráňte akumulátor pred teplom, napr. aj pred trvalým slnečným žiarením, pred ohňom, špinou, vodou a vlhkostou. Hrozí nebezpečenstvo výbuchu a skratu.
Ked' sa vkladací nástroj zablokuje, okamžite vypnite elektrické náradie. Pripravte sa na vysoké reakčné momenty, ktoré môžu spôsobit' spätný náraz. Vkladací nástroj sa zablokuje pri preťažení elektrického náradia alebo spriečení opracovávaného obrobku.
Opis výrobku a výkonu
Prečítajte si všetky bezpečnostné upozornenia a pokyny. Nedodržiavanie bezpečnostných upozornení a pokynov môže zapríčinitů úraz elektrickým prúdom, požiar a/alebo tažké poranenia.
Prosím, všimnite si obrázky v prednej časti návodu na používanie.
Používanie v súlade s určením
Elektrické náradie je určené na zaskrutkovávanie a povol'ovanie skrutiek, ako aj na vřtanie do dreva, kovu, keramiky a plastu. Náradie GSB je d'alej určené na vřtanie s príklepom do tehly, muriva a kameňa.
108 | Slovenčina
Vyobrazené komponenty
Číslovanie jednotlivých komponentov sa vztahuje na vyobrazenie elektrického náradia na grafickej strane.
(1) Upínanie nástroja
(2) Rýchloupínacie skľučovadlo
(3) Nastavovacie koliesko predvol'by krútiaceho momentu
(4) Nastavovacie koliesko predvol'by pracovného režimu (GSB 18V-21)
(5) Prepínač rýchlostných stupňov
(6) Krycí uzáver
(7) Akumulátor ^a)
(8) Tlačidlo na odistenie akumulátora ^a)
(9) Pracovné osvetlenie
(10) Prepínač smeru otáčania
(11) Vypínač
(12) Rukováť (izolovaná úchopová plocha)
(13) Univerzálny držiak hrotov ^a)
(14) Uhlíky
a) Vyobrazené alebo opísané príslušenstvo nepatri do štandardného rozsahu dodávky. Kompletné príslušenstvo nájdete v našom sortimente príslušenstva.
| Vecné číslo | 3 601 JH1 0.. 3 601 JH1 1.. | ||
| Menovité napätie V= 18 18 | |||
| Voľnobežné otačky ^A) | |||
| - 1. stupeň ot/min 0–480 0–480 | |||
| - 2. stupeň ot/min 0–1 800 0–1 800 | |||
| Frekvencia príklepu ot/min – 0–27 000 | |||
| Krútiaci moment, tvrdý/mäkký skrutkový spoj podľa ISO 5393 (2017) ^A) | Nm 55/21 55/21 | ||
| Max. ∅ vrtáka | |||
| - Drevo mm 35 35 | |||
| - Ocel’ mm 10 10 | |||
| - Murivo mm – 10 | |||
| Upínanie nástroja | mm | 1,5–13 | 1,5–13 |
| Max. ∅ skrutiek | mm 10 10 | ||
| Hmotnosť podľa EPTA-Procedure 01:2014 ^B) | kg | 1,5–2,6 | 1,6–2,7 |
| Odporúčaná teplota prostredia pri nabíjaní | °C | 0 ... +35 | 0 ... +35 |
| Povolená teplota okolia pri prevádzke ^A) a pri skladovaní | °C | -20 ... +50 | -20 ... +50 |
| Odporúčané akumulátory | GBA 18V...ProCORE18V... | GBA 18V...ProCORE18V... | |
| Odporúčané nabíjačky | GAL 18...GAX 18...GAL 36... | GAL 18...GAX 18...GAL 36... | |
A) Merané pri 20–25 °C s akumulátorom GBA 18V 2.0Ah.
B) Merané s GBA 18V 1.5Ah a GBA 18V 12Ah.
Informácie o hlučnosti/vibráciách
Hodnoty emisií hluku zistené podľa EN 62841-2-1.
GSR 18V-21
veň hluku pri práci môže prekročit uvedené hodnoty. Noste prostriedky na ochranu sluchu!
GSB 18V-21
Celkové hodnoty vibrácií a_h (súčet vektorov v troch smeroch) a neistota K zistená podľa EN 62841-2-1.
GSR 18V-21 GSB 18V-21
| Vrtanie: | ||
| a_h | m/s2 | <2,5 <2,5 |
| K m/s | 2 | 1,5 1,5 |
| Vrtanie s príklepom: | ||
| a_h | m/s2 | - 11 |
| K m/s | 2 | - 1,5 |
Úroveň vibrácií a hodnota emisií hluku uvedené v týchto pokynoch boli namerané podľa normovaného meracieho postupu a dajú sa použiť na vzájomné porovnávanie elektrického náradia. Hodia sa aj na predbežný odhad emisie vibrácií a hluku.
Uvedená úroveň vibrácií a hodnota emisií hluku reprezentuje hlavné spôsoby použitia elektrického náradia. Ak sa však elektrické náradie využíva na iné spôsoby použitia, s odlišnými vkladacími nástrojmi alebo pri nedostatočnej údržbe, môže sa úroveň vibrácií a hodnota emisií hluku odlišovať. To môže emisiu vibrácií a hluku počas celého pracovného času výrazne zvýšiť.
Na presný odhad emisií vibrácií a hluku by sa mal zohl'adniť aj čas, v priebehu ktorého je náradie vypnuté alebo síce spustené, ale v skutočnosti sa nepoužíva. To môže emisie vibrácií a hluku počas celého pracovného času výrazne znížit.
Na ochranu obsluhujúcej osoby pred pôsobením vibrácií určite doplnkové bezpečnostné opatrenia, ako napríklad: údržba elektrického náradia a vkladacích nástrojov, udržiavanie správnej teploty rúk, organizácia pracovných procesov.
Montáž
Pred všetkými prácami na elektrickom náradí (napríklad údržba, výmena nástroja a podobne), ako aj pri jeho preprave a uskladnení vyberte akumulátor z elektrického náradia. V prípade neúmyselného aktivovania vypínača hrozí nebezpečenstvo poranenia.
Upozornenie: Akumulátor sa dodáva v čiastočne nabitom stave. Aby ste zaručili plný výkon akumulátora, pred prvým použitím ho úplne nabite v nabíjačke.
Lítiovo-iónové akumulátory možno kedykol'vek dobíjať bez toho, aby to negatívne ovplyvnilo ich životnosť. Prerušenie nabíjania takýto akumulátor nepoškodzuje.
Lítiovo-iónový akumulátor je vd'aka „Electronic Cell Protection (ECP)“ chránený proti hlbokému vybitiu. Ked' je akumulátor vybitý, elektrické náradie sa pomocou ochranného obvodu vypne: Pracovný nástroj sa už nepohybuje.
▶ Po automatickom vypnutí elektrického náradia už viac nestláčajte vypínač. Akumulátor by sa mohol poškodit.
Používajte len nabíjačky uvedené v technických údajoch. Len tieto nabíjačky sú prispôsobené lítiovo-iónovému akumulátoru použivanému vo vašom elektrickom náradí.
Vyberanie akumulátora
Akumulátor (7) je vybavený dvoma blokovacími stupňami, ktoré majú zabrániť tomu, aby náhodnom neúmyselnom stlačení odistovacieho tlačidla (8) akumulátor vypadol. Kým sa akumulátor nachádza v ručnom elektrickom náradí, je pridržiavaný v správnej polohe pomocou pružiny.
Na vybratie akumulátora (7) stlačte odistovacie tlačidlo (8) a akumulátor vytiahnite z elektrického náradia. Nepoužívajte pritom neprimeranú silu.
Indikácia stavu nabitia akumulátora
Zelené LED kontrolky indikácie stavu nabitia akumulátora zobrazujú stav nabitia akumulátora. Z bezpečnostných dôvodov je zisťovanie stavu nabitia možné len vtedy, ked' je elektrické náradie zastavené.
Stlačte tlačidlo pre indikáciu stavu nabitia alebo, aby sa zobrazil stav nabitia. Je to možné aj vtedy, keď je akumulátor vybratý.
Ak po stlačení tlačidla pre indikáciu stavu nabitia nesvieti žiadna LED kontrolka, akumulátor je chybný a musí sa vymenit.
Typ akumulátora GBA 18V...
LED kontrolky Kapacita
Výmena nástroja (pozri obrázok A)
Pred všetkými prácami na elektrickom náradí (napríklad údržba, výmena nástroja a podobne), ako aj pri jeho preprave a uskladnení vyberte akumulátor z elektrického náradia. V prípade neúmyselného aktivovania vypínača hrozí nebezpečenstvo poranenia.
Otvorte rýchloupínacie skľučovadlo (2) otočením v smere otáčania ① tak, aby sa nástroj dal vložit. Vložte pracovný nástroj.
Objímku rýchloupínacieho skľučovadla (2) silno zatočte ru-kou v smere otáčania ②. Skľučovadlo sa tým automaticky zaistí.
Odsávanie prachu a triesok
Prach z niektorých materiálov, napr. z náterov obsahujúcich olovo, z niektorých druhov dreva, minerálov a kovu môže byt zdraviu škodlivý. Kontakt s takýmto prachom alebo jeho vdychovanie môže vyvolávať alergické reakcie a/alebo spôsobit ochorenie dýchacích ciest pracovníka, prípadne osôb, ktoré sa nachádzajú v blízkosti pracoviska.
Určité druhy prachu, napr. prach z dubového alebo z bu- kového dreva, sa považujú za rakovinotvorné, a to predov- šetkým spolu s d'alšími materiálmi, ktoré sa používajú pri spracovávaní dreva (chromitan, chemické prostriedky na ochranu dreva). Materiál, ktorý obsahuje azbest, smú opracovávať len špeciálne vyškolení pracovníci.
- Postarajte sa o dobré vetranie svojho pracoviska.
- Odporúčame používať masku na ochranu dýchacích ciest s filtrom triedy P2.
Dodržiavajte aj predpisy vašej krajiny týkajúce sa obrábaných materiálov.
Zabráňte usadzovaniu a hromadeniu prachu na pracovisku. Prach sa môže l'ahko zapáliť.
Prevádzka
Uvedenie do prevádzky
Vloženie akumulátora
Upozornenie: Používanie akumulátorov, ktoré nie sú vhodné pre vaše elektrické náradie, môže viest'k chybnému fungovaniu alebo k poškodeniu elektrického náradia.
Prepínač smeru otáčania (10) nastavte do stredovej polohy, aby ste zabránili neúmyselnému zapnutiu. Nabitý akumulátor (7) vložte do rukováti tak, aby citel'ne zapadol a aby lícoval s povrchom rukováti.
Nastavenie smeru otáčania (pozri obrázok B)
Prepínačom smeru otáčania (10) môžete menit smer otáčania elektrického náradia. Nie je to však možné vtedy, ked'je stlačený vypínač (11).
Pravobežný chod: Na vřtanie a zaskrutkovávanie skrutiek zatlačte prepínač smeru otáčania (10) dol'ava až na doraz.
L'avobežný chod: Na povol'ovanie, príp. vyskrutkovávanie skrutiek a matíc zatlačte prepínač smeru otáčania (10) dolava až na doraz.
Nastavenie pracovného režimu
Vrtanie
GSR 18V-21
Nastavte nastavovacie koliesko predvol'by krútiaceho momentu (3) na symbol „Vítanie“.
GSB 18V-21
Nastavte nastavovacie koliesko predvol'by pracovného režimu (4) na symbol „Vrtanie“.
Skrutkovanie
GSR 18V-21
Nastavte nastavovacie koliesko predvol'by krútiaceho momentu (3) na požadovaný krútiaci moment.
GSB 18V-21
Nastavte nastavovacie koliesko predvol'by pracovného režimu (4) na symbol „Skrutkovanje“.
Nastavte nastavovacie koliesko predvol'by krútiaceho momentu (3) na požadovaný krútiaci moment.
Vrtanie s príklepom
GSB 18V-21
Nastavte nastavovacie koliesko predvol'by pracovného režimu (4) na symbol „Vrtanie s príklepom“.
Zapnutie/vypnutie
LED (9) svieti pri mierne alebo úplne zatlačenom vypínači (11) a umožňuje osvetlenie pracovnej oblasti pri nepriaznívých svetelných pomeroch.
Otáčky zapnutého elektrického náradia môžete plynulo regu-lovať tým, do akej miery stláčate vypínač (11).
Nastavovacím kolieskom predvol'by krútiaceho momentu (3) môžete predvolit potrebný krútiaci moment v 20 stupňoch. Len čo sa dosiahne nastavený krútiaci moment, pracovný nástroj sa zastaví.
Mechanické prepínanie rýchlostných stupňov
▶ Prepínač rýchlostných stupňov (5) môžete ovládať pri zastavenom alebo bežiacom elektrickom náradi. Nemalo by sa to vykonať pri plnom zaťažení alebo maximálnych otáčkach.
1. stupeň:
Nízky počet otáčok; vhodný na práce s vel'kým vrtacím priemerom alebo na skrutkovanie.
2. stupeň:
Tepelná ochrana proti preťaženiu
Pri použivaní v súlade s určením nemôže dôjst k preťaženiu náradia. Pri príliš vel'kom zaťažení alebo prekročení prípustného rozsahu teploty akumulátora sa elektrické náradie vypne a LED na náradí bliká. Než budete pokračovať v práci, nechajte elektrické náradie vychladnúť.
Upozornenia týkajúce sa práce
Posúvajte prepínač rýchlostných stupňov, resp. otáčajte prepínač pracovných režimov vždy až na doraz. Inak by sa mohlo ručné elektrické náradie poškodit.
▶ Na skrutku prikladajte elektrické náradie iba vo vypnutom stave. Otáčajúce sa pracovné nástroje by sa mohli zošmyknút.
Na odstránenie skrutkovacieho hrotu alebo univerzálného držiaka hrotov sa smie použit pomocný nástroj.
Práca v mimoriadne prašnom prostredí môže mat za následok, že elektrické náradie prestane pracovať. Ak elektrické náradie náhle prestane pracovať, demon-tujte a skontrolujte uhlíky (pozri odsek „Výmena uhlí-kov“).
Údržba a servis
Údržba a čistenie
Pred všetkými prácami na elektrickom náradí (napríklad údržba, výmena nástroja a podobne), ako aj pri jeho preprave a uskladnení vyberte akumulátor z elektrického náradia. V prípade neúmyselného aktivovania vypínača hrozí nebezpečenstvo poranenia.
Elektrické náradie a jeho vetracie štrbiny udržiavajte vždy v čistote, aby ste mohli pracovať dobre a bezpečne.
Výmena uhlíkových kief (pozri obrázok C)
Kontrolujte dlžku uhlíkových kief približne každé 2 – 3 mesiace a v prípade potreby obidve uhlíkové kefy vymeňte za nové.
Nikdy nevymieňajte len jednu uhlíkovú kefu!
Upozornenie: Používajte iba uhlíkové kefy odporučené výrobcom Bosch, ktoré sú určené pre váš výrobok.
- Uvol'nite kryty (6) pomocou vhodného skrutkovača.
– Uhlíkové kefy (14), ktoré sú pod tlakom pružín, vymeňte a kryty opát naskrutkujte na pôvodné miesto.
Zákaznícka služba a poradenstvo ohl'adom použitia
Servisné stredisko Vám odpovie na otázky týkajúce sa opravy a údržby Vášho produktu ako aj náhradných dielov. Rozkladové výkresy a informácie o náhradných dieloch nájdete tiež na: www.bosch-pt.com
V prípade otázok týkajúcich sa našich výrobkov a príslušenstva Vám ochotne pomôže poradenský tím Bosch.
V prípade akýchkol'vek otázok a objednávok náhradných dielov uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku výrobku.
Slovakia
Na www.bosch-pt.sk si môžete objednať opravu vášho stroja alebo náhradné diely online.
Tel.: +421 2 48 703 800
Fax: +421 2 48 703 801
E-Mail: servis.naradia@sk.bosch.com
www.bosch-pt.sk
Đalšie adresy servisov nájdete na:
Odporúčané lítiovo-iónové akumulátory podliehajú požiadavkám na transport nebezpečného nákladu. Tieto akumulátory smie používatel'náradia prepravovať po cestách bez d'alších opatrení.
Pri zasielaní tretími osobami (napr.: leteckou dopravou alebo prostredníctvom špedície) treba rešpektovať osobitné požiadavky na obaly a označenie. V takomto prípade treba pri príprave zásielky bezpodmienečne konzultovať s odborníkom na prepravu nebezpečného tovaru.
Akumulátory zasielajte iba vtedy, ak nemajú poškodený obal. Otvorené kontakty prelepte a akumulátor zabaľte tak, aby sa v obale nemohol posúvať. Rešpektujte aj prípadné doplňujúce národné predpisy.
Likvidácia
Ručné elektrické náradie, príslušenstvo a obal treba dať na recykláciu zodpovedajúcu ochrane životného prostredia.
Podľa európskej smernice 2012/19/EÚ o odpade z elektrických a elektronických zariadení a podľa jej transpozície v národnom práve sa musí už nepoužitelné elektrické náradie a, podľa európskej smernice 2006/66/ES, poškodené alebo vybité akumulátory/batérie zbierať separovane a odovzdať na recykláciu v súlade s ochranou životného prostredia.
Pri nesprávnej likvidácii môžu mať staré elektrické a elektronické zariadenia kvôli možnej prítomnosti nebezpečných látok škodlivý vplyv na životné prostredie a ľudské zdravie.
Akumulátory/batérie:
Li-Ion:
Dodržujte pokyny uvedené v časti Transport (pozri „Transport“, Stránka 111).
