| Marcă | Bosch |
| Model | GSB 18V21 Professional |
| Tip produs | Mașină de găurit-înșurubat fără fir cu percuție |
| Tensiune nominală | 18 V |
| Viteză de mers în gol (treapta 1) | 0 – 480 rot/min |
| Viteză de mers în gol (treapta a 2-a) | 0 – 1800 rot/min |
| Frecvență de percuție | 0 – 27 000 rot/min |
| Cuplu de înșurubare (dur/moale) | 55 / 21 Nm (conform ISO 5393) |
| Diametru maxim de găurire (lemn) | 35 mm |
| Diametru maxim de găurire (oțel) | 10 mm |
| Diametru maxim de găurire (zidărie) | 10 mm |
| Capacitate mandrină | 1,5 – 13 mm |
| Greutate (conform EPTA 01:2014) | 1,6 – 2,7 kg |
| Alimentare | Baterie litiu-ion (recomandată: GBA 18V... sau ProCORE18V...) |
| Încărcătoare recomandate | GAL 18..., GAX 18..., GAL 36... |
| Funcții principale | Găurire, înșurubare, găurire cu percuție |
| Selector de viteză | 2 trepte mecanice |
| Variator de viteză | Da (prin apăsare pe întrerupător) |
| Preselecție cuplu | 20 de poziții |
| Sens de rotație | Dreapta / stânga (prin selector) |
| Iluminare LED | Da (integrat) |
| Nivel de presiune acustică (găurire cu percuție) | 88 dB(A) (incertitudine K=5 dB) |
| Vibrații (găurire cu percuție) | 11 m/s² (incertitudine K=1,5 m/s²) |
| Întreținere și curățare | Curățați fantele de ventilație; înlocuiți cărbunii la fiecare 2-3 luni dacă este necesar |
| Siguranță | Protecție electronică a celulelor (ECP), oprire automată în caz de suprasarcină sau supraîncălzire |
| Piese de schimb și reparabilitate | Service post-vânzare Bosch; piese originale disponibile; cărbuni înlocuibili |
Întrebări frecvente - GSB 18V21 Professional BOSCH
Întrebările utilizatorilor despre GSB 18V21 Professional BOSCH
0 întrebare despre acest aparat. Răspundeți la cele pe care le cunoașteți sau puneți-vă propria.
Pune o întrebare nouă despre acest aparat
Descărcați instrucțiunile pentru Unealtă electrică în format PDF gratuit! Găsiți manualul dvs. GSB 18V21 Professional - BOSCH și luați din nou în mână dispozitivul dvs. electronic. Pe această pagină sunt publicate toate documentele necesare pentru utilizarea dispozitivului dvs. GSB 18V21 Professional mărcii BOSCH.
MANUAL DE UTILIZARE GSB 18V21 Professional BOSCH
Română ...... Pagina 142

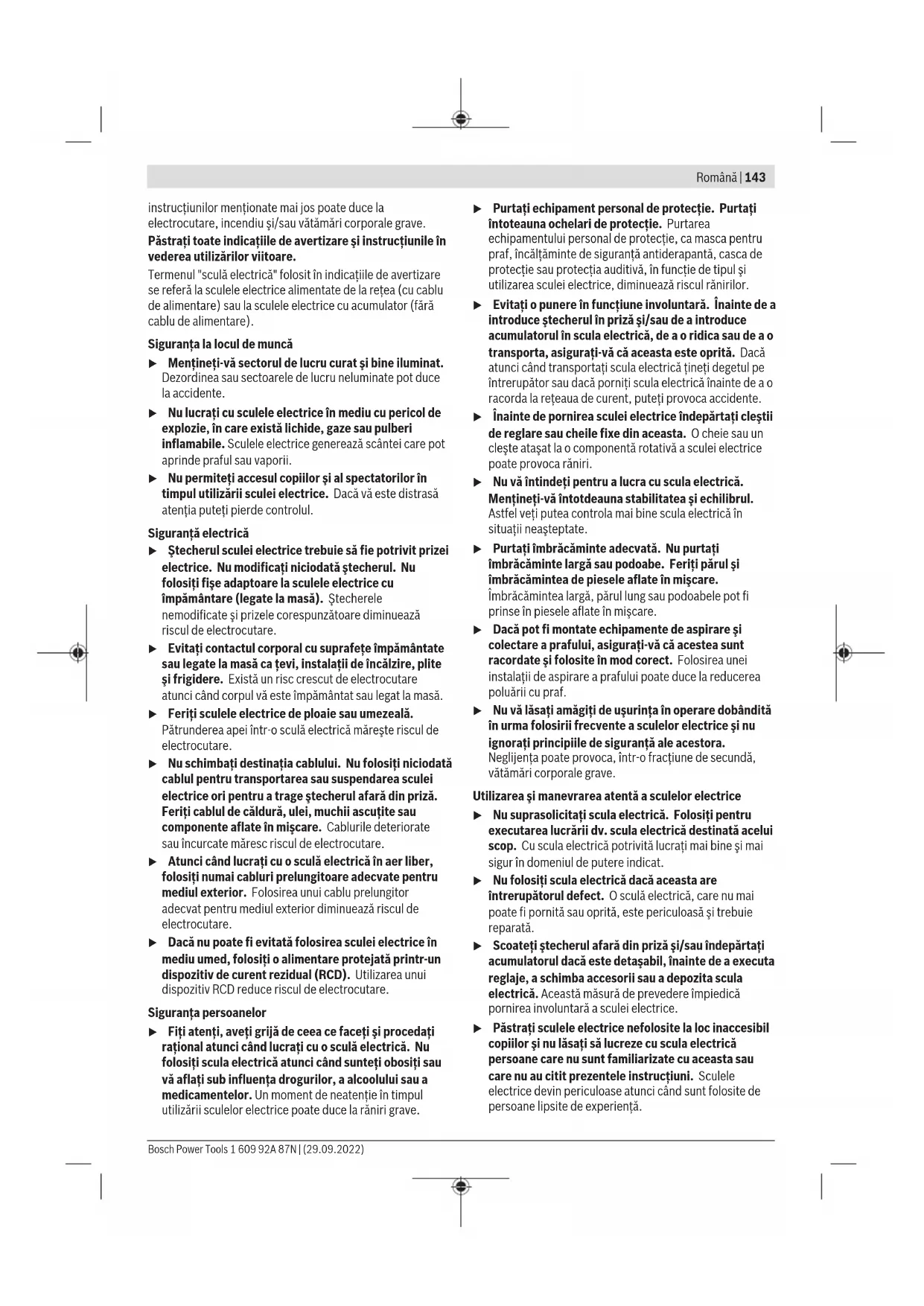

Instrucțiuni de siguranță
Instrucțiuni generale de siguranță pentru scule electrice
AVERTIS-MENT
Citiți toate avertizările, instrucțiunile, ilustrațiile și specificațiile puse la dispoziție
împreună cu această sculă electrică. Nerespectarea
instrucțiunilor menționate mai jos poate duce la electrocutare, incendiu și/sau vătămări corporale grave.
Păstrați toate indicațiile de avertizare și instrucțiunile în vederea utilizărilor viitoare.
Termenul "sculă electrică" folosit în indicațiile de avertizare se referă la sculele electrice alimentate de la rețea (cu cablu de alimentare) sau la sculele electrice cu acumulator (fără cablu de alimentare).
Siguranța la locul de muncă
- Mențineți-vă sectorul de lucru curat și bine iluminat. Dezordinea sau sectoarele de lucru neluminate pot duce la accidente.
Nu lucrați cu sculele electrice în mediu cu pericol de explozie, în care există lichide, gaze sau pulberi inflamabile. Sculele electrice generează scântei care pot aprinde praful sau vaporii.
Nu permiteți accesul copiilor și al spectatorilor în timpul utilizării sculei electrice. Dacă vă este distrasă atenția puteți pierde controlul.
Siguranță electrică
▶ Ştecherul sculei electrice trebuie să fie potrivit prizei electrice. Nu modificați niciodată ştecherul. Nu folosiți fișe adaptoare la sculele electrice cu împământare (legate la masă). Ştecherele nemodificate și prizele corespunzătoare diminuează riscul de electrocutare.
▶ Evitați contactul corporal cu suprafețe împământate sau legate la masă ca țevi, instalații de încălzire, plite și frigidere. Există un risc crescut de electrocutare atunci când corpul vă este împământat sau legat la masă.
Feriți sculele electrice de ploaie sau umezeală.
Pătrunderea apei într-o sculă electrică mărește riscul de electrocutare.
Nu schimbați destinația cablului. Nu folosiți niciodată cablul pentru transportarea sau suspendarea sculei electrice ori pentru a trage ștecherul afară din priză. Feriți cablul de căldură, ulei, muchii ascuțite sau componente aflate în mișcare. Cablurile deteriorate sau încurcate măresc riscul de electrocutare.
▶ Atunci când lucrați cu o sculă electrică în aer liber, folosiți numai cabluri prelungitoare adecvate pentru mediul exterior. Folosirea unui cablu prelungitor adecvat pentru mediul exterior diminuează riscul de electrocutare.
Dacă nu poate fi evitată folosirea sculei electrice în mediu umed, folosiți o alimentare protejată printr-un dispozitiv de curent rezidual (RCD). Utilizarea unui dispozitiv RCD reduce riscul de electrocutare.
Siguranța persoanelor
Fiți atenți, aveți grijă de ceea ce faceți și procedați rațional atunci când lucrați cu o sculă electrică. Nu folosiți scula electrică atunci când sunteți obosiți sau vă aflați sub influența drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenție în timpul utilizării sculelor electrice poate duce la răniri grave.
Purtați echipament personal de protecție. Purtați întoteauna ochelari de protecție. Purtarea echipamentului personal de protecție, ca masca pentru praf, încălțăminte de siguranță antiderapantă, casca de protecție sau protecția auditivă, în funcție de tipul și utilizarea sculei electrice, diminuează riscul rănirilor.
Evitați o punere în funcțiune involuntară. Înainte de a introduce ștecherul în priză și/sau de a introduce accumulatorul în scula electrică, de a o ridica sau de a o transporta, asigurați-vă că aceasta este oprită. Dacă atunci când transportați scula electrică țineți degetul pe întrerupător sau dacă porniți scula electrică înainte de a o racorda la rețeaua de curent, puteți provoca accidente.
Înainte de pornirea sculei electrice îndepăratați cleștii de reglare sau cheile fixe din aceasta. O cheie sau un clește atașat la o componentă rotativă a sculei electrice poate provoca răniri.
Nu vă întindeți pentru a lucra cu scula electrică. Mențineți-vă întotdeauna stabilitatea și echilibrul. Astfel veți putea controla mai bine scula electrică în situații neașteptate.
Purtați îmbrăcăminte adecvată. Nu purtați îmbrăcăminte largă sau podoabe. Feriți părul și îmbrăcămintea de piesele aflate în mișcare.
Îmbrăcămintea largă, părul lung sau podoabele pot fi prinse în piesele aflate în mișcare.
Dacă pot fi montate echipamente de aspirare și colectare a prafului, asigurați-vă că acestea sunt racordate și folosite în mod corect. Folosirea unei instalații de aspirare a prafului poate duce la reducerea poluării cu praf.
Nu vă lăsați amăgiți de ușurința în operare dobândită în urma folosirii frecvente a sculelor electrice și nu ignorați principiile de siguranță ale acestora. Neglijența poate provoca, într-o fracțiune de secundă, vătămări corporale grave.
Nu suprasolicitați scula electrică. Folosii pentru executarea lucrării dv. scula electrică destinată acelui scop. Cu scula electrică potrivită lucrați mai bine și mai sigur în domeniul de putere indicat.
Nu folosiți scula electrică dacă aceasta are întrerupătorul defect. O sculă electrică, care nu mai poate fi pornită sau oprită, este periculoasă și trebuie reparată.
Scoateți ștecherul afară din priză și/sau îndepăratați acumulatorul dacă este detașabil, înainte de a executa reglaje, a schimba accesorii sau a depozita scula electrică. Această măsură de prevedere împiedică pornirea involuntară a sculei electrice.
Păstrați sculele electrice nefolosite la loc inaccesibil copiilor și nu lăsați să lucreze cu scula electrică persoane care nu sunt familiarizate cu aceasta sau care nu au citit prezentele instrucțiuni. Sculele electrice devin periculoase atunci când sunt folosite de persoane lipsite de experiență.
Utilizarea și manevrarea atentă a sculelor electrice
144 | Română
Întrețineți sculele electrice și accesoriiile acestora. Verificați alinierea corespunzătoare, controlați dacă, componentele mobile ale sculei electrice nu se blochează, sau dacă există piese rupte suu deteriorate care să afecteze funcționarea sculei electrice. Înainte de utilizare dați la reparat o sculă electrică defectăpiesele deteriorate. Cauza multor accidente a fost întreținerea necorespunzătoare a sculelor electrice.
▶ Mențineți bine dispozitivele de tăiere bine ascuțite și curate. Dispozitivele de tăiere întreținute cu grijă, cu tăișuri ascuțite se înțepenesc în mai mică măsură și pot fi conduse mai ușor.
▶ Folosiți scula electrică, accesoriiile, dispozitivele de lucru etc. conform prezentelor instrucțiuni, ținând cont de condițiile de lucru și de activitatea care trebuie desfășurată. Folosirea sculelor electrice în alt scop decât pentru utilizările prevăzute, poate duce la situații periculoase.
▶ Mențineți mânerele și zonele de prindere uscate, curate și feriți-le de ulei și unsoare. Mânerele și zonele de prindere alunecoase nu permit manevrarea și controlul sigur al sculei electrice în situații neașteptate.
Manevrarea și utilizarea atentă a sculelor electrice cu accumulator
Încărcați acumulatorii numai în încărcătoarele recomandate de producător. Dacă un încărcător destinat unui anumit tip de acumulator este folosit la încărcarea altor tipuri de acumulator decât cele prevăzute pentru el, există pericol de incendiu.
▶ Folosiți numai accumulatori special destinați sculelor electrice respective. Utilizarea altor accumulatori poate duce la răniri și pericol de incendiu.
▶ Feriți acumulatorii nefolosiți de agrafele de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici, care ar putea provoca şuntarea bornelor. Un scurtcircuit între bornele acumulatorului poate duce la arsuri sau incendiu.
În cazul utilizării greșite, se poate scurge lichid din acumulator; evitați contactul cu acesta. În cazul contactului accidental cu acesta, clătiți cu apă zona afectată. În cazul contactului lichidului cu ochii, consultați de asemenea un medic. Lichidul scurs din acumulator poate produce iritații ale pielii sau arsuri.
Nu folosiți un accumulator sau o sculă electrică cu accumulator deteriorat sau modificat. Acumulatorii deteriorați sau modificați pot avea un comportament imprevizibil care să ducă la incendiu, explozie sau să genereze risc de vătămări corporale.
Nu expuneți acumulatorul sau scula electrică la foc sau temperaturi excessive. Expunerea la temperaturi mai mari de 130°C poate duce la explozii.
▶ Respectați toate instrucțiunile de încărcare și nu reîncărcați acumulatorul sau scula electrică cu acumulator la temperaturi situate în afara domeniului de temperaturi specificat în instrucțiuni. Încărcarea incorectă sau la temperaturi situate în afara domeniului
de temperaturi specificat ar putea cauza deteriorarea acumulatorului și mări riscul de incendiu.
Întreținere
Încredințați scula electrică pentru reparare personalului de specialitate, calificat în acest scop, repararea făcându-se numai cu piese de schimb originale. Astfel veți fi siguri că este menținută siguranța sculei electrice.
Nu întrețineți niciodată acumulatori deteriorați.
Întreținerea acumulatorilor ar trebui efectuată numai de către producător sau de către furnizori de service autorizați de acesta.
Instrucțiuni privind siguranța pentru mașini de găurit și mașini de găurit/înșurubat
Instrucțiuni de siguranță pentru toate lucrările
Purtați aparat de protectie auditivă atunci când găuriți cu percuție. Expunerea la zgomot poate duce la pierderea auzului.
▶ Tineți scula electrică de mânerele izolate atunci când executați lucrări la care accesoriul de tăiere sau elementele de fixare pot intra în contact cu conductori electrici ascunși. Contactul accesoriului de tăiere sau al elementelor de fixare cu un conductor aflat „sub tensiune” poate pune „sub tensiune” componentele metalice expuse ale sculei electrice și provoca electrocutarea operatorului.
Instrucțiuni de siguranță în cazul utilizării de burghie lungi
Nu lucrați niciodată cu o turație mai mare decât turația maximă admisă pentru burghiu. La turații mai mari, burghiul se poate îndoi dacă este lăsat să se rotească liber, fără a fi în contact cu piesa de lucru, provocând vătămări corporale.
Începeți întotdeauna găurirea cu o turație mai mică și vârful burghiului să fie în contact cu piesa de lucru. La turații mai mari, burghiul se poate îndoi dacă este lăsat să se rotească liber, fără a fi în contact cu piesa de lucru, provocând vătămări corporale.
Exercitați forță de apăsare numai coliniar cu burghiul și nu apăsați excesiv. Burghiele se pot îndoi ceea ce poate duce la ruperea lor sau la pierderea controlului, provocând vătămări corporale.
Instrucțiuni de siguranță suplimentare
▶ Tineți ferm scula electrică. La strângerea și slăbirea șuruburilor pot apărea pentru scurt timp momente de reactie puternice.
Asigurați piesa de lucru. O piesă de lucru fixată cu dispositive de prindere sau într-o menghină este ținută mai sigur decât cu mâna dumneavoastră.
▶ Folosiți detectoare adecvate pentru a localiza conducte de alimentare ascunse sau adresați-vă în acest scop regiei locale furnizoare de utilități.
Contactul cu conductorii electrici poate duce la incendiu și electrocutare. Deteriorarea unei conducte de gaz poate
provoca explozii. Străpungerea unei conducte de apă provoacă pagube materiale.
Înainte de a pune jos scula electrică așteptați ca aceasta să se oprească complet. Dispozitivul de lucru se poate agăța și duce la pierderea controlului asupra sculei electrice.
În cazul deteriorării sau utilizării necorespunzătoare a acumulatorului, se pot degaja vapori. Acumulatorul poate arde sau exploda. Aerisiți bine încăperea și solicitați asistență medicală dacă starea dumneavoastră de sănătate se înrăutățește. Vaporii pot irita căile respiratorii.
▶ Nu deschideți accumulatorul. Există pericol de scurtcircuit.
În urma contactului cu obiecte ascuțite ca de exemplu cuie sau şurubelnițe sau prin acțiunea unor forțe exterioare asupra sa, accumulatorul se poate deteriora. Se poate produce un scurtcircuit intern în urma căruia accumulatorul să se aprindă, să scoată fum, să explodeze sau să se supraîncălzească.
Utilizați acumulatorul numai pentru produsele oferite de același producător. Numai astfel acumulatorul va fi protejat împotriva unei suprasolicitări periculoase.
Feriți acumulatorul de căldură, de asemenea, de exemplu, de radiații solare continue, foc, murdărie, apă și umezeală. În caz contrar, există pericolul de explozie și scurtcircuit.
▶ Opriti imediat scula electrică, în cazul în care accesoriiul se blochează. Fiți pregătiți pentru momente de reacție puternice care generează recul. Accesoriiul se blochează dacă scula electrică este sprasolicitată sau este înclinată greșit în piesa de lucru.
Descrierea produsului și a performantelor sale
Citiți toate indicatiile și instrucțiunile de siguranță. Nerespectarea instrucțiunilor și indicatiilor de siguranță poate provoca electrocutare, incendiu și/sau răniri grave.
Tineți seama de ilustrațiile din partea anterioară a instrucțiunilor de folosire.
Utilizarea conform destinației
Scula electrică este destinată înșurubării și deșurubării de șuruburi, precum și găuririi în lemn, metal, ceramică și material plastic. GSB este destinată în mod suplimentar găuririi cu percuție în cărămidă, zidărie și piatră.
Componentele illustrate
Numerotarea elementelor componente se referă la schița sculei electrice de pe pagina grafică.
(1) Sistem de prindere a accesorilor
(2) Mandrină rapidă
(3) Inel de reglare pentru preselectarea cuplului de strângere
(4) Inel de reglare pentru preselectarea modurilor de functionare (GSB 18V-21)
(5) Comutator de selectare a treptelor de turatie
(6) Capac
(7) Acumulator ^a)
(8) Tastă de deblocare a accumulatorului ^a)
(9) Lampă de lucru
(10) Comutator de schimbare a directiei de rotație
(11) Comutator de pornire/oprire
(12) Mâner (suprafață izolată de prindere)
(13) Suport universal pentru biti ^a)
(14) Perii de cărbune
a) Accesoriiile ilustrate sau descrise nu sunt incluse în pachetul de livrare standard. Toate accesoriiile sunt disponibile în gama noastră de accesorii.
Date tehnice
| Maşină de găurit și înșurubat cu acumulator GSR 18V-21 GSB 18V-21 | |
| Număr de identificare | 3 601 JH1 0.. 3 601 JH1 1.. |
| Tensiune nominală V= 18 18 | |
| Turatie în golA) | |
| – Treapta 1 de viteză rot/min 0–480 0–480 | |
| – Treapta a 2-a de viteză rot/min 0–1.800 0–1.800 | |
| Număr de percuții rot/min – 0–27.000 | |
| Cuplu de strângere înșurubare dură/moale conform ISO 5393 (2017)A) | Nm 55/21 55/21 |
| Ø maxim de găurire | |
| – Lemn mm 35 35 | |
Bosch Power Tools 1 609 92A 87N | (29.09.2022)
146 | Română
Maşină de găurit și înșurubat cu accumulator GSR 18V-21 GSB 18V-21
| - Oțel mm 10 10 | ||
| - Zidărie mm - 10 | ||
| Sistem de prindere a accesoriiilor mm 1,5-13 1,5-13 | ||
| ∅ maxim de înșurubare mm 10 10 | ||
| Greutate conform EPTA-Procedure 01:2014B) | kg 1,5-2,6 1,6-2,7 | |
| Temperatură ambientă recomandată în timpul încărcării °C 0 ... +35 0 ... +35 | ||
| Temperatură ambientă admisă în timpul funcționăriiA) și pe perioada depozitării | °C -20 ... +50 -20 ... +50 | |
| Acumulatori recomandați GBA 18V... | ProCORE18V... | GBA 18V... ProCORE18V... |
| Încărcătoare recomandate GAL 18... | GAX 18... GAL 36... | GAL 18... GAX 18... GAL 36... |
A) Măsurat la 20–25 °C cu accumulatorul GBA 18V 2.0Ah.
B) Măsurat cu GBA 18V 1.5Ah și GBA 18V 12Ah.
Informatie privind zgomotul/vibrațiile
Valorile zgomotului emis au fost determinate conform EN 62841-2-1.
GSR 18V-21
Nivelul presiunii acustice evaluat după curba de filtrare A al sculei electrice este în mod normal de 73 dB(A).
Incertitudinea K = 5 dB. Nivelul de zgomot în timpul lucrului poate depăși valorile specificate. Poartă căști antifonice! GSB 18V-21
Nivelul de zgomot evaluat după curba de filtrare A al sculei electrice este în mod normal: nivel de presiune sonoră 88 dB(A); nivel de putere sonoră 99 dB(A). Incertitudinea K = 5 dB.
Poartă căşti antifonice!
| GSR 18V-21 | GSB 18V-21 | ||
| Valorile totale ale vibrațiilor ah (suma vectorială a trei direcții) și incertitudinea K au fost determinate conform EN 62841-2-1. | |||
| Găurire: | |||
| ah | m/s2 | <2,5 | <2,5 |
| K | m/s2 | 1,5 | 1,5 |
| Găurire cu percuție: | |||
| ah | m/s2 | - | 11 |
| K | m/s2 | - | 1,5 |
Nivelul vibrațiilor și nivelul zgomotelor emise specificate în prezentele instrucțiuni au fost măsurate conform unei proceduri de măsurare standardizate și pot fi utilizate la compararea diferitelor scule electrice. Acestea pot fi folosite și pentru evaluarea provizorie a vibrațiilor și zgomotului emis.
Nivelul specificat al vibrațiilor și al zgomotului emis se referă la cele mai frecvente utilizări ale sculei electrice. În eventualitatea în care scula electrică este utilizată pentru alte aplicații, împreună cu alte accesorii decât cele indicate sau nu, beneficiază de o întreținere satisfăcătoare, nivelul vibrațiilor și nivelul zgomotului emis se pot abate de la valorile specificate. Aceasta poate amplifica considerabil vibrațiile și zgomotul de-a lungul întregului interval de lucru.
Pentru o evaluare exactă a vibrațiilor și a zgomotului ar trebui luate în calcul și intervalele de timp în care scula electrică este deconectată sau funcționează, dar nu este folosită
efectiv. Această metodă de calcul ar putea duce la reducerea considerabilă a zgomotului pe întreg intervalul de lucru.
Stabiliți măsuri de siguranță suplimentare pentru protejarea utilizatorului împotriva efectului vibrațiilor, ca de exemplu: întreținerea sculei electrice și a accesoriilor, menținerea căldurii mâinilor, organizarea proceselor de muncă.
Montare
Înaintea oricăror intervenții asupra sculei electrice (de ex. întreținere, schimbarea accesoriiilor, etc.) cât și în timpul transportului și depozitării acesteia extrageți acumulatorul din scula electrică. În cazul acționării involuntare a întrerupătorului pornit/oprit există pericol de rănire.
Încărcarea accumulatorului
Notă: Acumulatorul este partial încărcat la livrare. Pentru a asigura funcționarea la capacitatea nominală a accumulatorului, înainte de prima utilizare, încărcați complet acumulatorul în încărcător.
Acumulatorul litiu-ion poate fi încărcat în orice moment, fără ca prin aceasta să i se reducă durata de viață utilă. Întreruperea procesului de încărcare nu afectează acumulatorul.
Accumulatorul Li-lon este protejat împotriva descărcării profunde prin "Electronic Cell Protection (ECP)". Când accumulatorul s-a descărcat, scula electrică este deconectată printr-un circuit de protectie: dispozitivul de lucru nu se mai mișcă.
▶ După deconectarea automată a sculei electrice nu mai apăsați pe întrerupătorul Pornit/Oprit. Acumulatorul s-ar putea deteriora.
▶ Folosiți numai încărcătoarele specificate în datele tehnice. Numai aceste încărcătoare sunt adaptate la accumulatorul cu tehnologie litiu-ion montat la scula dumneavoastră electrică.
Extragerea accumulatorului
Accumulatorul (7) este prevăzut cu două trepte de blocare, care au rolul de a preveni căderea accumulatorului din scula electrică în cazul apăsării involuntare a tastei de deblocare a accumulatorului (8). Cât timp accumulatorul este introdus în scula electrică, acesta este fixat în poziție prin forța elastică a unui arc.
Pentru extragerea accumulatorului (7), apasă pe tasta de deblocare (8) și extrage accumulatorul din scula electrică. Nu forța.
Indicatorul stării de încărcare a accumulatorului
LED-urile verzi ale indicatorului stării de încărcare a accumulatorului indică starea de încărcare a accumulatorului. Din considerente legate de siguranță, verificarea stării de încărcare este posibilă numai cu scula electrică oprită.
Pentru indicarea stării de încărcare, apasă tasta esau. Acest lucru este posibil și când accumulatorul nu este montat pe scula electrică.
Dacă, după apăsarea tastei pentru indicarea stării de încărcare, nu se aprinde niciun LED, înseamnă că accumulatorul este defect și trebuie înlocuit.
Tip de accumulator GBA 18V...
LED-uri Capacitate
| Aprindere continuă de 3 ori cu iluminare de culoare verde | 60-100% |
| Aprindere continuă de 2 ori cu iluminare de culoare verde | 30-60% |
| Aprindere continuă o dată cu iluminare de culoare verde | 5-30% |
LED-uri Capacitate
| Aprindere intermitentă o dată cu iluminare de culoare verde | 0–5 % |
Tip de accumulator ProCORE18V...
LED-uri Capacitate
| Aprindere continuă de 5 ori cu iluminare de culoare verde | 80-100% |
| Aprindere continuă de 4 ori cu iluminare de culoare verde | 60-80% |
| Aprindere continuă de 3 ori cu iluminare de culoare verde | 40-60% |
| Aprindere continuă de 2 ori cu iluminare de culoare verde | 20-40% |
| Aprindere continuă o dată cu iluminare de culoare verde | 5-20% |
| Aprindere intermitentă o dată cu iluminare de culoare verde | 0-5% |
Înlocuirea accesoriului (consultă imaginea A)
Înaintea oricăror intervenții asupra sculei electrice (de ex. întreținere, schimbarea accesorilor, etc.) cât și în timpul transportului și depozitării acesteia extrageți acumulatorul din scula electrică. În cazul acționării involuntare a întrerupătorului pornit/oprit există pericol de rănire.
Deschideti mandrina rapidă (2) răsucind-o în direcția de rotație ① până când scula poate fi montată. Introduceți un accesoriu.
Rotiți manual și cu forță manșonul mandrinei rapide (2) în direcția de rotație ②. Astfel, mandrina se va bloca automat.
Instalație de aspirare a prafului/așchiilor
Pulberile rezultate din prelucrarea de materiale cum sunt vopselele pe bază de plumb, anumite tipuri de lemn, minerale și metal pot fi dăunătoare sănătății. Atingerea sau inspirarea acestor pulberi poate provoca reacții alergice și/ sau îmbolnăvirile căilor respiratorii ale utilizatorului sau a le persoanelor aflate în apropiere.
Anumite pulberi cum sunt pulperea de lemn de stejar sau de fag sunt considerate a fi cancerigene, mai ales îm combinație cu materiale de adaos utilizate la prelucrarea lemnului (cromat, substanțe de protecție a lemnului). Materialele care conțin azbest nu pot fi prelucrate decât de către specialiști.
- Asigurati buna ventilație a locului de muncă.
- Este recomandabil să se utilizeze o mască de protectie a respiratiei având clasa de filtrare P2.
Respectați prescripțiile din țara dumneavoastră referitoare la materialele de prelucrat.
Evitați acumulările de praf la locul de muncă. Pulberile se pot aprinde cu ușurință.
148 | Română
Functionare
Punere în funcțiune
Introducerea accumulatorului
Notă: Folosirea unor acumulatori care nu sunt adecvați sculei dumneavoastră electrice poate duce la deranjamente funcționale sau defectarea acesteia.
Aşezati pe mijloc comutatorul de schimbare a direcției de rotație (10) pentru a preveni pornirea accidentală. Introduceți acumulatorul încărcat (7) în mâner până când acesta se fixează perceptibil și este coplanar cu mânerul.
Reglarea directiei de rotație (consultă imaginea B)
Cu ajutorul comutatorului de schimbare a direcției de rotație (10) puteți schimba direcția de rotație a sculei electrice. Atunci când comutatorul de pornire/oprire (11) este apăsat, acest lucru nu mai este însă posibil.
Functionare spre dreapta: Pentru găurire și înșurubarea de șuruburi, împingeți comutatorul de schimbare a direcției de rotație (10) spre stânga, până la opritor.
Functionare spre stânga: Pentru desfacerea, respectiv deşurubarea şuruburilor și piulițelor, împinge spre stânga, până la opritor, comutatorul de schimbare a direcției de rotație (10).
Reglarea modului de functionare
Găurire
GSR 18V-21
Poziționează inelul de reglare pentru preselectarea cuplului de strângere (3) în dreptul simbolului „Găurire“.
GSB 18V-21
Pozitionează inelul de reglare pentru preselectarea modurilor de functionare (4) în dreptul simbolului „Găurire“.
Înşurubare
GSR 18V-21
Poziționează inelul de reglare pentru preselectarea cuplului de strângere (3) în dreptul cuplului de strângere dorit.
GSB 18V-21
Pozitionează inelul de reglare pentru preselectarea modurilor de functionare (4) în dreptul simbolului „Înșurubare”. Pozitionează inelul de reglare pentru preselectarea cuplului de strângere (3) în dreptul cuplului de strângere dorit.
Găurire cu percuție
GSB 18V-21
Pozitionează inelul de reglare pentru preselectarea modurilor de functionare (4) în dreptul simbolului „Găurire cu percutie“.
Pornirea/oprirea
Pentru punerea în funcțiune a sculei electrice, apăsați și mențineți apăsat comutatorul de pornire/oprire (11).
Lampa cu LED-uri (9) se aprinde atunci când comutatorul de pornire/oprire (11) este apăsat ușor sau complet și permite iluminarea zonei de lucru în condiții de luminozitate nefavorabilă.
Pentru oprirea sculei electrice, eliberati comutatorul de pornire/oprire (11).
Reglarea turatiei
Puteți regla fără trepte turația sculei electrice pornite exercitând o apăsare mai puternică sau mai ușoară a comutatorului de pornire/oprire (11).
O apăsare ușoară a comutatorului de pornire/oprire (11) determină o turație mai scăzută. Turația crește odată cu creșterea forței de apăsare.
Preselectarea cuplului de strângere
Cu ajutorul inelului de reglare pentru preselectarea cuplului de strângere (3) poți preselecta cuplul de strângere necesar în 20 de trepte. Accesoriiul se oprește imediat ce este atins cuplul de strângere reglat.
Selectarea mecanică a treptelor de turație
Puteți acționa comutatorul de selectare a treptelor de turație (5) în timp ce scula electrică este în stare de repaus sau funcționează la o turație redusă. Totuși, aceasta nu trebuie să funcționeze la sarcină maximă sau turație maximă.
Treapta 1 de viteză:
Domeniu de turații scăzute; pentru executarea de găuri cu diametre mari sau pentru înșurubare.
Treapta 2 de viteză:
Domeniu de turații înalte; pentru executarea de găuri cu diametre mici.
Protectia la suprasarcină în funcție de temperatură
Dacă este utilizată conform destinației, scula electrică nu poate fi suprasolicitată. În caz de solicitare prea puternică sau dacă se părăsește domeniul temperaturilor admise pentru acumulator, scula electrică se va opri din funcționare, iar LED-ul acesteia se va aprinde intermitent. Lasă scula electrică să se răcească înainte de a continua lucrul.
Instrucțiuni de lucru
Împingeți întotdeauna comutatorul de selectare a treptelor de turație, respectiv rotiți întotdeauna comutatorul de selectare a modului de funcționare până la opritor. În caz contrar, scula electrică se poate deteriora.
Amplasați scula electrică pe şurub numai în stare oprită. În caz contrar, accesoriiile aflate în rotație pot aluneca.
Pentru extragerea capului de şurubelniţă sau a suportului universal pentru capete de şurubelniţă se poate folosi o sculă ajutătoare.
▶ Lucrul într-un mediu foarte poluat, cu praf, poate provoca defectarea sculei electrice. Dacă scula electrică se defectează brusc, demontați periile de cărbune și examinați-le (consultați secțiunea „înlocuirea periilor de cărbune”).
Întreținere și service
Întreținerea și curățarea
Înaintea oricăror intervenții asupra sculei electrice (de ex. întreținere, schimbarea accesoriiilor, etc.) cât și în timpul transportului și depozitării acesteia extrageți acumulatorul din scula electrică. În cazul acționării involuntare a întrerupătorului pornit/oprit există pericol de rănire.
▶ Pentru a putea lucra bine și sigur, mențineți curate scula electrică și fantele de aerisire ale acesteia.
Înlocuirea periilor de cărbune (consultă imaginea C)
Verifică lungimea celor două perii de cărbune la interval de aproximativ 2–3 luni și înlocuiește-le dacă este necesar. Nu înlocui niciodată separat periile de cărbune!
Observație: Folosește numai perii de cărbune achiziționate de la reprezentanțele Bosch și care sunt destinate utilizării cu această sculă electrică.
- Desfiletează capacele (6) cu ajutorul unei şurubelnite adecvate.
- Înlocuiește periile de cărbune fixate cu arcuri (14) și înfiletează la loc capacele.
Serviciu de asistență tehnică post-vânzări și consultanță clienti
Serviciul nostru de asistență tehnică răspunde întrebărilor tale atât în ceea ce privește întreținerea și repararea produsului tău, cât și referitor la piesele de schimb. Pentru desenele descompuse și informații privind piesele de schimb, poți de asemenea să accesezi:
www.bosch-pt.com
Echipa de consultanță Bosch îți stă cu plăcere la dispoziție pentru a te ajuta în chestiuni legate de produsele noastre și accesoriiile acestora.
În caz de reclamații și comenzi de piese de schimb, te rugăm să specifici neapărat numărul de identificare compus din 10 cifre, indicat pe plăcuța cu date tehnice a produsului.
România
Robert Bosch SRL
PT/MKV1-EA
Mai multe adrese ale unităților de service sunt disponibile la:
Accumulatorii litiu-ion recomandați respectă cerințele legislației privind transportul mărfurilor periculoase.
Accumulatorii pot fi transportați rutier fără restricții de către utilizator.
În cazul transportului de către terți (de exemplu: transport aerian sau prin firmă de expeditii) trebuie respectate cerințe speciale privind ambalarea și marcarea. În această situație, la pregătirea expedierii trebuie consultat un expert în transportul mărfurilor periculoase.
Expediați acumulatorii numai în cazul în care carcasa acestora este intactă. Acoperiți cu bandă de lipit contactele deschise și ambalați astfel acumulatorul încât să nu se poată deplasa în interiorul ambalajului. Vă rugăm să respectați eventualele norme naționale suplimentare.
Eliminare
Sculele electrice, accumulatorii, accesoriiile și ambalajele trebuie direcționate către o stație de revalorificare ecologică.
Nu aruncați sculele electrice și accumulatorii/bateriile în gunoiul menajer!
Numai pentru tările UE:
Conform Directivei Europene 2012/19/UE privind deșeurile de echipamente electrice și electronice și transpunerea acesteia în legislația națională, sculele electrice scoase din uz și, conform Directivei Europene 2006/66/CE, accumulatorii/bateriile defecti/defecte sau uzați/uzate trebuie colectați/colectate separat și predați/predate la un centru de reciclare ecologică.
În cazul eliminării necorespunzătoare, aparatele electrice și electronice pot avea un efect nociv asupra mediului și sănătății din cauza posibilei prezențe a substanțelor periculoase.
Accumulatori/baterii:
Li-Ion:
Vă rugăm să respectați indicațiile de la paragraful Transport (vezi „Transport“, Pagina 149).
