| Merkki | Bosch |
| Malli | GSB 18V21 Professional |
| Tuotetyyppi | Akkuiskuporaruuvinväännin |
| Nimellisjännite | 18 V |
| Tyhjäkäyntinopeus (1. nopeus) | 0 – 480 r/min |
| Tyhjäkäyntinopeus (2. nopeus) | 0 – 1800 r/min |
| Iskutaajuus | 0 – 27 000 r/min |
| Kiristysmomentti (kova/pehmeä) | 55 / 21 Nm (ISO 5393 mukaan) |
| Maks. poraushalkaisija (puu) | 35 mm |
| Maks. poraushalkaisija (teräs) | 10 mm |
| Maks. poraushalkaisija (muuraus) | 10 mm |
| Istukan kapasiteetti | 1,5 – 13 mm |
| Paino (EPTA 01:2014 mukaan) | 1,6 – 2,7 kg |
| Virtalähde | Litiumioniakku (suositellaan: GBA 18V... tai ProCORE18V...) |
| Suositellut laturit | GAL 18..., GAX 18..., GAL 36... |
| Päätoiminnot | Poraus, ruuvaus, iskuporaus |
| Nopeudenvalitsin | 2 mekaanista nopeutta |
| Nopeudensäädin | Kyllä (painamalla kytkintä) |
| Momentin esivalinta | 20 asentoa |
| Pyörimissuunta | Oikea / vasen (valitsimella) |
| LED-valaistus | Kyllä (sisäänrakennettu) |
| Äänenpainetaso (iskuporaus) | 88 dB(A) (epävarmuus K=5 dB) |
| Tärinä (iskuporaus) | 11 m/s² (epävarmuus K=1,5 m/s²) |
| Huolto ja puhdistus | Puhdista tuuletusaukot; vaihda hiilet 2-3 kuukauden välein tarvittaessa |
| Turvallisuus | Elektroninen kennosuojaus (ECP), automaattinen pysäytys ylikuormituksen tai ylikuumenemisen yhteydessä |
| Varaosat ja korjattavuus | Bosch-huoltopalvelu; alkuperäisiä varaosia saatavilla; vaihdettavat hiilet |
Usein kysytyt kysymykset - GSB 18V21 Professional BOSCH
Käyttäjien kysymyksiä aiheesta GSB 18V21 Professional BOSCH
0 kysymys tästä laitteesta. Vastaa tuntemiisi tai esitä omasi.
Esitä uusi kysymys tästä laitteesta
Lataa ohjeet laitteellesi Sähkötyökalu PDF-muodossa ilmaiseksi! Löydä käyttöohjeesi GSB 18V21 Professional - BOSCH ja ota elektroninen laitteesi takaisin hallintaan. Tällä sivulla julkaistaan kaikki laitteidesi käyttöön tarvittavat asiakirjat. GSB 18V21 Professional merkiltä BOSCH.
KÄYTTÖOHJE GSB 18V21 Professional BOSCH
Yleiset sähkötyökalujen turvaohjeet
VAROITUS
Lue kaikki tämän sähkötyökalun mukana toimitetut varoitukset, oh-
jeet, kuvat ja tekniset tiedot. Alla mainittujen ohjeiden noudattamisen laiminlyönti saattaa aiheuttaa sähköiskun, tulipalon ja/tai vakavan loukkaantumisen.
Säilytä kaikki turvallisuusohjeet ja muut ohjeet tulevaisuutta varten.
Turvallisuusohjeissa käytetty käsite "sähkötyökalu" käsittää verkkokäyttöisiä sähkötyökaluja (verkkojohdolla) ja akku- käyttöisiä sähkötyökaluja (ilman verkkojohtoa).
Työpaikan turvallisuus
- Pidä työskentelyalue puhtaana ja hyvin valaistuna. Työpaikan epäjärjestys tai valaisemattomat työalueet voivat johtaa tapaturmiin.
Älä työskentele sähkötyökalulla räjähdysalttiissa ympäristössä, jossa on palavaa nestettä, kaasua tai pölyä. Sähkötyökalu muodostaa kipinöitä, jotka saattavat sytyttää pölyn tai höyryn.
- Pidä lapset ja sivulliset loitolla sähkötyökalua käyttäessäsi. Voit menettää laitteen hallinnan, jos suuntaat huomiosi muualle.
Sähköturvallisuus
Sähkötyökalun pistotulpan tulee sopia pistorasiaan. Pistotulppaa ei saa muuttaa millään tavalla. Älä käytä minkäänlaisia pistorasia-adaptereita maadoitettujen sähkötyökalujen kanssa. Alkuperäisessä kunnossa ole-

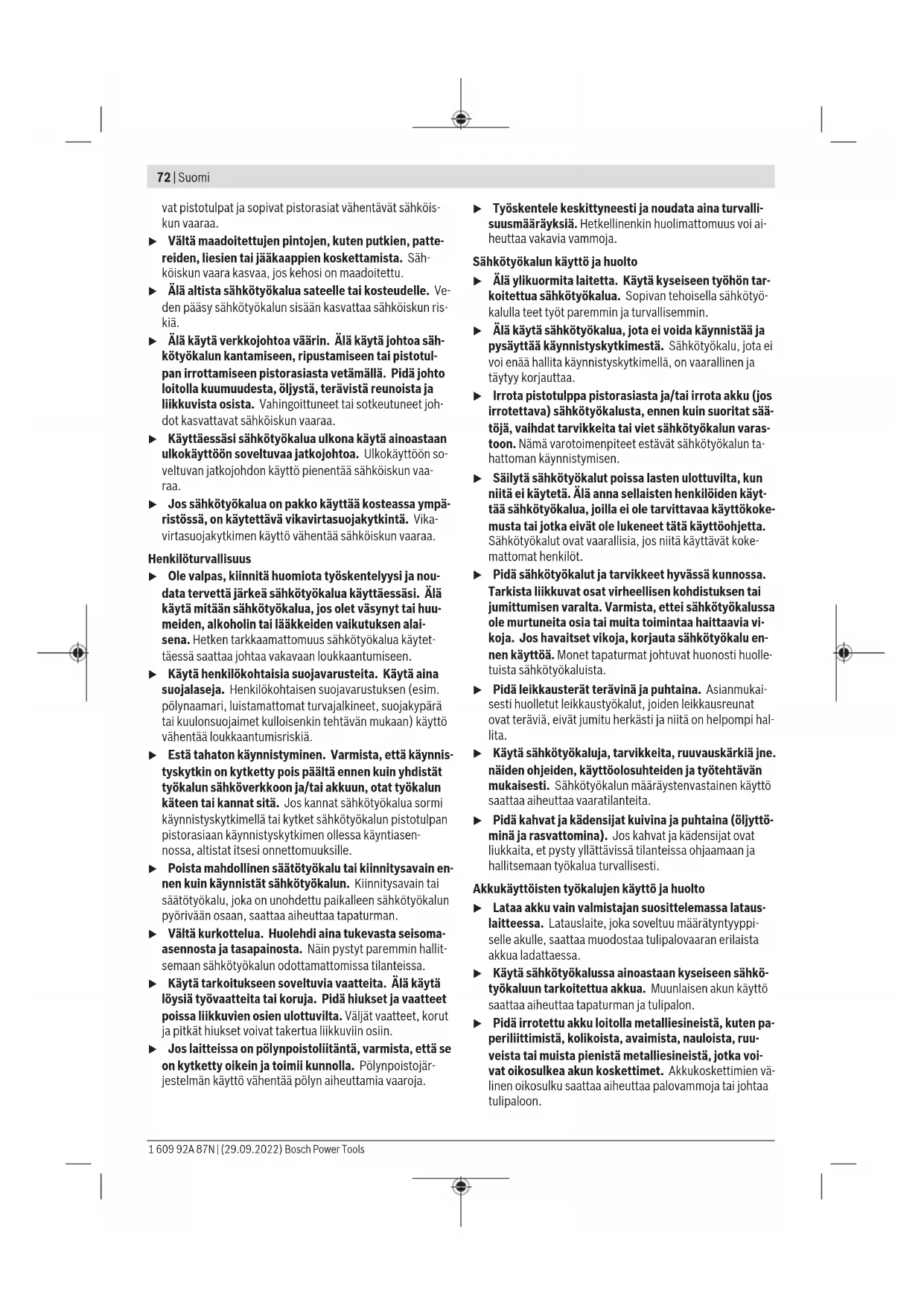

72|Suomi
vat pistotulpat ja sopivat pistorasiat vähentävät sähköiskun vaaraa.
Vältä maadoitettujen pintojen, kuten putkien, pattereiden, liesien tai jääkaappien koskettamista. Sähköiskun vaara kasvaa, jos kehosi on maadoitettu.
- Älä altista sähkötyökalua sateelle tai kosteudelle. Veden pääsy sähkötyökalun sisään kasvattaa sähköiskun riskiä.
Älä käytä verkkojohtoa väärin. Älä käytä johtoa sähkötyökalun kantamiseen, ripustamiseen tai pistotulpan irrottamiseen pistorasiasta vetämällä. Pidä johto loitolla kuumuudesta, öljystä, terävistä reunoista ja liikkuvista osista. Vahingoittuneet tai sotkeutuneet johdot kasvattavat sähköiskun vaaraa.
Käyttäessäsi sähkötyökalua ulkona käytä ainoastaan ulkokäyttöön soveltuvaa jatkojohtoa. Ulkokäyttöön soveltuvan jatkojohdon käyttö pienentää sähköiskun vaaraa.
- Jos sähkötyökalua on pakko käyttää kosteassa ympäristössä, on käytettävä vikavirtasuojakytkintä. Vikavirtasuojakytkimen käyttö vähentää sähköiskun vaaraa.
Henkilöturvallisuus
▶ Ole valpas, kiinnitä huomiota työskentelyysi ja noudata tervettä järkeä sähkötyökalua käyttäessäsi. Älä käytä mitään sähkötyökalua, jos olet väsynyt tai huu- meiden, alkoholin tai lääkkeiden vaikutuksen alai- sena. Hetken tarkkaamattomuus sähkötyökalua käytet- täessä saattaa johtaa vakavaan loukkaantumiseen.
Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. Henkilökohtaisen suojavarustuksen (esim. pölynaamari, luistamattomat turvajalkineet, suojakypärä tai kuulonsuojaimet kulloisenkin tehtävän mukaan) käyttö vähentää loukkaantumisriskiä.
Estä tahaton käynnistyminen. Varmista, että käynnistyskytkin on kytketty pois päältä ennen kuin yhdistät työkalun sähköverkkoon ja/tai akkuun, otat työkalun käteen tai kannat sitä. Jos kannat sähkötyökalua sormi käynnistyskytkimellä tai kytket sähkötyökalun pistotulpan pistorasiaan käynnistyskytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille.
Poista mahdollinen säätötyökalu tai kiinnitysavain ennen kuin käynnistät sähkötyökalun. Kiinnitysavain tai säätötyökalu, joka on unohdettu paikalleen sähkötyökalun pyörivään osaan, saattaa aiheuttaa tapaturman.
Vältä kurkottelua. Huolehdi aina tukevasta seisoma-asennosta ja tasapainosta. Näin pystyt paremmin hallitsemaan sähkötyökalun odottamattomissa tilanteissa.
Käytä tarkoitukseen soveltuvia vaatteita. Älä käytä löysiä työvaatteita tai koruja. Pidä hiukset ja vaatteet poissa liikkuvien osien ulottuvilta. Väljät vaatteet, korut ja pitkät hiukset voivat takertua liikkuviin osiin.
- Jos laitteissa on pölynpoistoliitäntä, varmista, että se on kytketty oikein ja toimii kunnolla. Pölynpoistojärjestelmän käyttö vähentää pölyn aiheuttamia vaaroja.
Työskentele keskittyneesti ja noudata aina turvallisuusmääräyksiä. Hetkellinenkin huolimattomuus voi aiheuttaa vakavia vammoja.
Sähkötyökalun käyttö ja huolto
- Älä ylikuormita laitetta. Käytä kyseiseen työhön tarkoitettua sähkötyökalua. Sopivan tehoisella sähkötyökalulla teet työt paremmin ja turvallisemmin.
- Älä käytä sähkötyökalua, jota ei voida käynnistää ja pysäyttää käynnistyskytkimestä. Sähkötyökalu, jota ei voi enää hallita käynnistyskytkimellä, on vaarallinen ja täytyy korjauttaa.
Irrota pistotulppa pistorasiasta ja/tai irrota akku (jos irrotettava) sähkötyökalusta, ennen kuin suoritat säätöjä, vaihdat tarvikkeita tai viet sähkötyökalun varastoon. Nämä varotoimenpiteet estävät sähkötyökalun tahattoman käynnistymisen.
Säilytä sähkötyökalut poissa lasten ulottuvilta, kun niitä ei käytetä. Älä anna sellaisten henkilöiden käyttää sähkötyökalua, joilla ei ole tarvittavaa käyttökokemusta tai jotka eivät ole lukeneet tätä käyttöohjetta. Sähkötyökalut ovat vaarallisia, jos niitä käyttävät koke-mattomat henkilöt.
Pidä sähkötyökalut ja tarvikkeet hyvässä kunnossa. Tarkista liikkuvat osat virheellisen kohdistuksen tai jumittumisen varalta. Varmista, ettei sähkötyökalussa ole murtuneita osia tai muita toimintaa haittaavia vikoja. Jos havaitset vikoja, korjauta sähkötyökalu ennen käyttöä. Monet tapaturmat johtuvat huonosti huolle-tuista sähkötyökaluista.
Pidä leikkausterät terävinä ja puhtaina. Asianmukaisesti huolletut leikkaustyökalut, joiden leikkausreunat ovat teräviä, eivät jumitu herkästi ja niitä on helpompi hallita.
Käytä sähkötyökaluja, tarvikkeita, ruuvauskärkiä jne. näiden ohjeiden, käyttöolosuhteiden ja työtehtävän mukaisesti. Sähkötyökalun määräystenvastainen käyttö saattaa aiheuttaa vaaratilanteita. - Pidä kahvat ja kädensijat kuivina ja puhtaina (öljyttöminä ja rasvattomina). Jos kahvat ja kädensijat ovat liukkaita, et pysty yllättävissä tilanteissa ohjaamaan ja hallitsemaan työkalua turvallisesti.
Akkukäyttöisten työkalujen käyttö ja huolto
▶ Lataa akku vain valmistajan suosittelemassa latauslaitteessa. Latauslaite, joka soveltuu määrätyntyypiselle akulle, saattaa muodostaa tulipalovaaran erilaista akkua ladattaessa.
Käytä sähkötyökalussa ainoastaan kyseiseen sähkötyökaluun tarkoitettua akkua. Muunlaisen akun käyttö saattaa aiheuttaa tapaturman ja tulipalon.
- Pidä irrotettu akku loitolla metalliesineistä, kuten paperiliittimistä, kolikoista, avaimista, nauloista, ruuveista tai muista pienistä metalliesineistä, jotka voivat oikosulkea akun koskettimet. Akkukoskettimien välinen oikosulku saattaa aiheuttaa palovammoja tai johtaa tulipaloon.
Väärästä käytöstä johtuen akusta saattaa vuotaa nestettä. Vältä koskettamasta nestettä. Jos nestettä pääsee vahingossa iholle, huuhtele kosketuskohta vedellä. Jos nestettä pääsee silmiin, käänny lisäksi lääkärin puoleen. Akusta vuotava neste saattaa aiheuttaa ärsytystä ja palovammoja.
- Älä käytä akkua tai työkalua, joka on vioittunut tai jo- hon on tehty muutoksia. Jos akut ovat vioittuneet tai nii- hin on tehty muutoksia, ne voivat toimia ennalta arvaa- mattomasti ja aiheuttaa tulipalon, räjähdyksen tai louk- kaantumisvaaran.
- Älä altista akkua tai työkalua tulelle tai äärimmäisille lämpötiloille. Tulelle tai yli 130 °C kuumuudelle altistaminen saattaa aiheuttaa räjähdyksen.
Noudata latausohjeita ja lataa akku tai työkalu ohjeenmukaisen lämpötila-alueen rajoissa. Lataaminen virheellisesti tai ohjeiden vastaisessa lämpötilassa saattaa vaurioittaa akkua ja lisätä palovaaraa.
Huolto
Anna ainoastaan koulutettujen ammattihenkilöiden korjata sähkötyökalusi ja hyväksy korjauksiin vain alkuperäisiä varaosia. Näin varmistat, että sähkötyökalu säilyy turvallisena.
- Älä missään tapauksessa yritä itse korjata vaurioitu-neita akkuja. Akkuja saa korjata vain valmistaja tai val-tuutettu huoltopiste.
Porakoneiden ja ruuvinvääntimien turvallisuusohjeet
Kaikkia töitä koskevat turvallisuusohjeet
Käytä kuulonsuojaimia, kun työskentelet iskuporakoneen kanssa. Melulle altistuminen voi aiheuttaa kuuroutumisen.
Pidä sähkötyökalusta kiinni sen eristetyistä kahvapinnoista, kun teet sellaisia töitä, joissa käyttötarvike tai kiinnitystarvike voi koskettaa piilossa olevia sähköjohtoja. Jos käyttötarvike tai kiinnitystarvike koskettaa virrallista sähköjohtoa, tämä voi tehdä sähkötyökalun suojaamattomat metalliosat virrallisiksi ja aiheuttaa sähköiskun laitteen käyttäjälle.
Pitkien poranterien käyttöä koskevat turvallisuusohjeet
- Älä ylitä porakoneen kanssa poranterän suurinta sallittua kierroslukua. Loukkaantumisvaara, koska liian suurella kierrosnopeudella poranterä saattaa taipua, jos sen annetaan pyöriä vapaasti työkappaletta kosketta-matta.
Aloita poraustehtävä aina hitaalla nopeudella ja porankärki työkappaletta vasten. Loukkaantumisvaara, koska liian suurella kierrosnopeudella poranterä saattaa taipua, jos sen annetaan pyöriä vapaasti työkappaletta koskettamatta.
Paina terää vain kevyesti työkappaletta vasten ja aina poranterän suuntaisesti. Muuten poranterä saattaa tai-pua ja aiheuttaa loukkaantumisvaaran, jos menetät työka-lun hallinnan.
Lisäturvallisuusohjeet
- Pidä sähkötyökalusta kunnolla kiinni. Ruuvien kiristyksen ja avauksen yhteydessä voi syntyä hetkellisesti suuria reaktiovoimia.
▶ Varmista työkappaleen kiinnitys. Kädellä pidettynä työkappale ei pysy luotettavasti paikallaan. Siksi se kannat-taa kiinnittää ruuvipenkin tai puristimien avulla.
Käytä sopivia etsintälaitteita piilossa olevien syöttöjohtojen paikallistamiseksi, tai käänny paikallisen jakeluyhtiön puoleen. Kosketus sähköjohtoon saattaa johtaa tulipaloon ja sähköiskuun. Kaasuputken vahingoittaminen saattaa johtaa räjähdykseen. Vesijohtoputken puhkaisu aiheuttaa aineellisia vahinkoja.
Odota, kunnes sähkötyökalu on pysähtynyt, ennen kuin asetat sen säilytysalustalle. Sähkötyökalun hallinnan menettämisen vaara, koska käyttötarvike voi pureutua säilytysalustan pintaan.
Akusta saattaa purkautua höyryä, jos akku vioittuu tai jos akkua käytetään epäasianmukaisesti. Akku saattaa syttyä palamaan tai räjähtää. Järjestä tehokas ilmanvaihto ja käänny lääkärin puoleen, jos havaitset ärsytystä. Höyry voi ärsyttää hengitysteitä.
▶ Älä avaa akkua. Oikosulkuvaara.
▶ Terävät esineet (esimerkiksi naulat ja ruuvitaltat) tai kuoreen kohdistuvat iskut saattavat vaurioittaa ak-kua. Tämä voi johtaa akun oikosulkuun, tulipaloon, savuamiseen, räjähtämiseen tai ylikuumenemiseen.
Käytä akkua ainoastaan valmistajan tuotteissa. Vain tällä tavalla saat estettyä akun vaarallisen ylikuormituksen.
Suojaa akkua kuumuudelta, esimerkiksi pitkäaikaiselta auringonpaisteelta, tulelta, lialta, vedeltä ja kosteudelta. Räjähdys- ja oikosulkuvaara.
- Sammuta sähkötyökalu välittömästi, jos käyttötarvike jumittuu. Varaudu takaiskun aiheuttamiin voimakkaisiin reaktiovoimiin. Käyttötarvike jumittuu sähkötyökalun ylikuormitustapauksessa tai terän jäädessä puristuksiin työkappaleeseen.
Tuotteen ja ominaisuuksien kuvaus
Lue kaikki turvallisuus- ja käyttöohjeet. Turvallisuus- ja käyttöohjeiden noudattamatta jättäminen voi johtaa sähköiskuun, tulipaloon ja/tai vakavaan loukkaantumiseen.
Huomioi käyttöohjeiden etuosan kuvat.
Määräystenmukainen käyttö
Sähkötyökalu on tarkoitettu ruuvien kiinnittämiseen ja irrot-tamiseen sekä poraamiseen puuhun, metalliin, keramiikkaan ja muoviin. Lisäksi GSB soveltuu iskuporaamiseen tiileen, kiviseinään ja kivimateriaaliin.
74|Suomi
Kuvatut osat
Kuvattujen osien numerointi viittaa kuvasivulla olevaan sähkötyökalun kuvaan.
(1) Käyttötarvikkeen pidin
(2) Pikaistukka
(3) Vääntömomentin asetusrengas
(4) Käyttötavan asetusrengas (GSB 18V-21)
(5) Vaihdekytkin
(6) Suojus
(7) Akku ^a)
(8) Akun vapautuspainike ^a)
(9) Työvalo
(10) Suunnanvaihtokytkin
(11) Käynnistyskytkin
(12) Kahva (eristetty kahvapinta)
(13) Yleispidin ^a)
(14) Hiiliharjat
a) Kuvassa näkyvä tai tekstissä mainittu lisätarvike ei kuulu vakiovarustukseen. Koko tarvikevalikoiman voit katsoa tarvikekuvastostamme.
Tekniset tiedot
Akkuruuvinväännin GSR 18V-21 GSB 18V-21
| Tuotenumero | 3 601 JH1 0.. 3 601 JH1 1.. | ||
| Nimellinen jännite V= 18 18 | |||
| Tyhjäkäyntikierrosluku ^A) | |||
| - 1. vaihde min | -1 | 0-480 0-480 | |
| - 2. vaihde min | -1 | 0-1 800 0-1 800 | |
| Iskuluku min | -1 | -0-27 000 | |
| Vääntömomentti kovaan/pehmeään materiaaliin standard ISO 5393 (2017) mukaan ^A) | Nm 55/21 55/21 | ||
| Reiän maks. ∅ | |||
| - Puu mm 35 35 | |||
| - Teräs mm 10 10 | |||
| - Kiviseinä mm - 10 | |||
| Käyttötarvikkeen pidin | mm | 1,5-13 | 1,5-13 |
| Ruuvin maks. ∅ | mm 10 10 | ||
| Paino EPTA-Procedure 01:2014 -ohjeiden mukaan ^B) | kg | 1,5-2,6 | 1,6-2,7 |
| Suositeltu ympäristön lämpötila latauksen aikana | °C | 0 ... +35 | 0 ... +35 |
| Sallittu ympäristön lämpötila käytössä ^A) ja säilytyksessä | °C | -20 ... +50 | -20 ... +50 |
| Suositellut akut | GBA 18V...ProCORE18V... | GBA 18V...ProCORE18V... | |
| Suositellut latauslaitteet GAL 18... | GAL 18...GAX 18...GAL 36... | ||
A) Mitattu 20-25 °C:n lämpötilassa akun GBA 18V 2.0Ah kanssa.
B) Mitattu akuilla GBA 18V 1.5Ah ja GBA 18V 12Ah.
Melu-/tärinätiedot
Melupäästöarvot on määritetty standardin EN 62841-2-1 mukaan.
GSR 18V-21
Sähkötyökalun tyypillinen A-painotettu äänenpainetaso on 73 dB(A). Epävarmuus K = 5 dB. Melutaso saattaa työskentelyn aikana ylittää ilmoitetut arvot. Käytä kuulosuojaimia!
GSB 18V-21
Sähkötyökalun tyypillinen A-painotettu melutaso: äänenpai-netaso 88 dB(A); äänentehotaso 99 dB(A). Epävarmuus K = 5 dB.
Käytä kuulosuojaimia!
GSR 18V-21 GSB 18V-21
Tärinän kokonaisarvot a_h (kolmen suunnan vektorisumma) ja epävarmuus K on määritetty standardin EN 62841-2-1 mukaan.
GSR 18V-21 GSB 18V-21
| Poraaminen: | ||
| a_h | m/s2 | <2,5 <2,5 |
| K m/s | 2 | 1,5 1,5 |
| Iskuporaaminen: | ||
| a_h | m/s2 | - 11 |
| K m/s | 2 | - 1,5 |
Näissä käyttöohjeissa ilmoitetut tärinä- ja melupäästötiedot on mitattu standardissa määritetyn mittausmenetelmän mukaan ja niitä voi käyttää sähkötyökalujen keskinäiseen vertailuun. Ne soveltuvat myös tärinä- ja melupäästöjen alustavaan arviointiin.
Ilmoitetut tärinä- ja melupäästöt vastaavat sähkötyökalun pääasiallisia käyttötapoja. Tärinä- ja melupäästöt saattavat kuitenkin poiketa ilmoitetuista arvoista, jos sähkötyökalua käytetään toisiin töihin, muilla käyttötarvikkeilla tai riittämättömästi huollettuna. Tämä saattaa suurentaa koko työskentelyajan tärinä- ja melupäästöjä huomattavasti.
Tärinä- ja melupäästöjen tarkaksi arvioimiseksi on huomioitava myös ne ajat, jolloin laite on sammutettuna tai tyhjäkäynnillä. Tämä voi vähentää huomattavasti koko työskentelyajan tärinä- ja melupäästöjä.
Määrittele tarvittavat lisävarotoimenpiteet käyttäjän suojelemiseksi tärinän aiheuttamilta haitoilta (esimerkiksi sähkötyökalujen ja käyttötarvikkeiden huolto, käsien pitäminen lämpiminä ja työprosessien organisointi).
Asennus
Irrota akku, ennen kuin alat tehdä sähkötyökaluun liittyviä töitä (esim. huolto, käyttötarvikkeen vaihto, jne.). Irrota akku myös sähkötyökalun kuljetuksen ja säilytyksen ajaksi. Käynnistyskytkimen tahaton painallus aiheuttaa loukkaantumisvaaran.
Akun lataus
Huomautus: akku toimitetaan osittain ladattuna. Akun täyden tehon varmistamiseksi akku tulee ladata latauslaitteessa täyteen ennen ensikäyttöä.
Litiumioniakun voi ladata koska tahansa. Tämä ei lyhennä akun elinikää. Latauksen keskeytys ei vaurioita akkua.
Litiumioniakku on suojattu "Electronic Cell Protection (ECP)" (elektronisella kennojen suojauksella) syväpurkautumisen estämiseksi. Kun akku on lähes tyhjä, suojakytkin katkaisee sähkötyökalun toiminnan: käyttötarvike pysähtyy.
- Älä paina enää käynnistyskytkintä sähkötyökalun toiminnan automaattisen katkaisun jälkeen. Akku saattaa vahingoittua.
- Käytä vain teknisissä tiedoissa ilmoitettuja latauslaitteita. Vain nämä latauslaitteet soveltuvat sähkötyökalussasi käytettävälle litiumioniakulle.
Akun irrottaminen
Akussa (7) on kaksi lukitusvaihetta, joiden tehtävänä on estää akun irtoaminen, jos painat tahattomasti akun lukituksen avauspainiketta (8). Sähkötyökalussa oleva akku pysyy pai-kallaan jousen avulla.
Kun haluat irrottaa akun (7) sähkötyökalusta, paina lukituk- sen avauspainiketta (8) ja vedä akku pois. Älä irrota akkua väkisin.
Akun lataustilan näyttö
Akun lataustilan näytön vihreät LED-valot ilmoittavat akun lataustilan. Turvallisuussyistä lataustilan tarkistaminen on mahdollista vain sähkötyökalun ollessa pysähdyksissä.
Kun haluat nähdä lataustilan, paina lataustilan näytön painiketta tai. Tämä on mahdollista myös akun ollessa irrotettuna.
Jos lataustilan näytön painikkeen painaminen ei sytytä yhtään LED-valoa, akku on viallinen ja täytyy vaihtaa.
Akkutyyppi GBA 18V...
LED-valot Kapasiteetti
| 3 vihreää valoa palaa jatkuvasti 60-100 % |
| 2 vihreää valoa palaa jatkuvasti 30-60 % |
| 1 vihreä valo palaa jatkuvasti 5-30 % |
| 1 vihreä valo vilkkuu 0-5 % |
Akkutyyppi ProCORE18V...
LED-valot Kapasiteetti
| 5 vihreä valoa palaa jatkuvasti 80-100 % |
| 4 vihreä valoa palaa jatkuvasti 60-80 % |
| 3 vihreää valoa palaa jatkuvasti 40-60 % |
| 2 vihreää valoa palaa jatkuvasti 20-40 % |
| 1 vihreä valo palaa jatkuvasti 5-20 % |
| 1 vihreä valo vilkkuu 0-5 % |
Käyttötarvikkeen vaihto (katso kuva A)
Irrota akku, ennen kuin alat tehdä sähkötyökaluun liittyviä töitä (esim. huolto, käyttötarvikkeen vaihto, jne.). Irrota akku myös sähkötyökalun kuljetuksen ja säilytyksen ajaksi. Käynnistyskytkimen tahaton painallus aiheuttaa loukkaantumisvaaran.
76|Suomi
Avaa pikaistukkaa (2) kiertosuuntaan ①, kunnes saat asen- nettua käyttötarvikkeen paikalleen. Asenna käyttötarvike. Ota kiinni pikaistukan (2) holkista ja kierrä sitä voimakkaasti suuntaan ②. Tämän myötä poraistukka lukittuu automaatti- sesti.
Pölyn-/purunpoisto
Työstettävistä materiaaleista syntyvä pöly (esimerkiksi lyijypitoinen pinnoite, tietyt puulaadut, kivi ja metalli) voi olla terveydelle vaarallista. Pölyn koskettaminen tai hengittäminen saattaa aiheuttaa käyttäjälle tai lähellä oleville ihmisille allergisia reaktioita ja/tai hengitystiesairauksia.
Tietyt pölylaadut (esimerkiksi tammi- tai pyökkipöly) katsotaan syöpää aiheuttaviksi, varsinkin puunkäsittelyaineiden yhteydessä (kromaatti, puunsuoja-aine). Asbestipitoisia aineita saavat käsitellä vain ammattilaiset.
- Huolehdi työkohteen hyvästä tuuletuksesta.
- Suosittelemme käyttämään suodatusluokan P2 hengityssuojanaamaria.
Noudata käsiteltäviä materiaaleja koskevia maakohtaisia määräyksiä.
Estä pölyn kertyminen työpisteeseen. Pöly saattaa olla herkästi syttyvää.
Käyttö
Käyttöönotto
Akun asennus
Huomautus: sähkötyökalulle soveltumattomien akkujen käyttö voi aiheuttaa toimintahäiriöitä tai sähkötyökalun vioittumisen.
Kytke suunnanvaihtokytkin (10) keskiasentoon, jotta saat estettyä tahattoman käynnistymisen. Asenna ladattu akku (7) kahvaan niin, että se napsahtaa tuntuvasti ja tasaisesti paikalleen.
Pyörimissuunnan valinta (katso kuva B)
Suunnanvaihtokytkimellä (10) voit vaihtaa sähkötyökalun pyörintäsuuntaa. Tätä ei voi kuitenkaan tehdä, kun käynnistyskytkintä (11) painetaan.
Pyörintä myötäpäivään: kun haluat porata tai kiinnittää ruuveja, työnnä suunnanvaihtokytkin (10) vasempaan ääriasentoon.
Pyörintä vastapäivään: kun haluat löysätä tai irrottaa ruuveja ja muttereita, paina suunnanvaihtokytkin (10) vasemmanpuoleiseen ääriasentoon.
Käyttötavan valinta
Poraaminen
GSR 18V-21
Aseta vääntömomentin asetusrengas (3) "poraus"-symbolin kohdalle.
GSB 18V-21
Aseta käyttötavan asetusrengas (4) "poraus"-symbolin kohdalle.
Ruuvaminen
GSR 18V-21
Aseta vääntömomentin asetusrengas (3) halutun vääntömomentin kohdalle.
GSB 18V-21
Aseta käyttötavan asetusrengas (4) "ruuvaus"-symbolin kohdalle.
Aseta vääntömomentin asetusrengas (3) halutun vääntömomentin kohdalle.
Iskuporaaminen
GSB 18V-21
Aseta käyttötavan asetusrengas (4) "iskuporaus"-symbolin kohdalle.
Käynnistys ja pysäytys
Käynnistä sähkötyökalu käynnistyskytkimellä (11) ja pidä sitä painettuna.
LED-valo (9) syttyy, kun painat käynnistyskytkintä (11) (kevysti tai pohjaan). Se mahdollistaa huonosti valaistun työalueen valaisun.
Sähkötyökalu sammuu, kun vapautat käynnistyskytkimen (11).
Kierrosluvun säätö
Voit säätää portaattomasti kierroslukua käynnissä olevan sähkötyökalun käynnistyskytkintä (11) painamalla. Moottori käy matalalla kierrosluvulla, kun painat käynnistyskytkintä (11) kevyesti. Kierrosluku kasvaa, kun painat painiketta voimakkaammin.
Vääntömomentin asetus
20-portaisella vääntömomentin asetusrenkaalla (3) voit valita tarvittavan vääntömomentin. Käyttötarvike pysähtyy valitun vääntömomentin yhteydessä.
Mekaaninen vaihteenvalinta
▶ Voit käyttää vaihdekytkintä (5), kun sähkötyökalu on sammutettu tai käynnissä. Valintaa ei kuitenkaan tule tehdä täyden kuormituksen tai maksiminopeuden yhteydessä.
1. vaihde:
matala kierroslukualue; ruuvaukseen tai suurten reikien poraukseen.
2. vaihde:
korkea kierroslukualue; pienten reikien poraukseen.
Lämpötilaan reagoiva ylikuormitussuoja
Sähkötyökalu ei voi ylikuormittua, kun sitä käytetään mää-räysten mukaisesti. Liallisen kuormituksen tai akun ylikuumenemisen yhteydessä sähkötyökalu sammuu ja sähkötyökalun LED-valo vilkkuu. Anna sähkötyökalun jäähtyä, ennen kuin jatkat työskentelyä.
Työskentelyohjeita
▶ Siirrä vaihdekytkintä / käännä käyttötavan valitsinta aina rajoittimeen asti. Muuten sähkötyökalu saattaa vaurioitua.
▶ Aseta sähkötyökalun ruuvauskärki ruuviin vain kun moottori on sammutettu. Pyörivät käyttötarvikkeet saat- tavat luiskahtaa irti ruuvista/mutterista.
Ruuvauskärjen tai yleispitimen saa irrottaa apuvälineen avulla.
Sähkötyökalu saattaa sammua, kun teet töitä erittäin pölyisissä olosuhteissa. Jos sähkötyökalu yhtäkkiä lakkaa toimimasta, irrota hiiliharjat ja tarkasta ne (katso kohta "Hiiliharjojen vaihtaminen").
Hoito ja huolto
Huolto ja puhdistus
Irrota akku, ennen kuin alat tehdä sähkötyökaluun liittyviä töitä (esim. huolto, käyttötarvikkeen vaihto, jne.). Irrota akku myös sähkötyökalun kuljetuksen ja säilytyksen ajaksi. Käynnistyskytkimen tahaton painallus aiheuttaa loukkaantumisvaaran.
- Pidä sähkötyökalu ja tuuletusaukot puhtaina luotettavan ja turvallisen työskentelyn varmistamiseksi.
Hiiliharjojen vaihtaminen (katso kuva C)
Tarkista hiiliharjojen pituus n. 2–3 kuukauden välein. Tarvittaessa vaihda molemmat hiiliharjat.
Älä missään tapauksessa vaihda vain toista hiiliharjaa, vaan aina molemmat!
Huomautus: käytä vain Boschilta ostamiasi hiiliharjoja, jotka sopivat työkaluusi.
- Avaa suojukset (6) sopivalla ruuvitaltalla.
- Vaihda jousijännitteiset hiiliharjat (14) ja kiinnitä suojukset takaisin.
Asiakaspalvelu ja käyttöneuvonta
Asiakaspalvelu vastaa tuotteesi korjausta ja huoltoa sekä varaosia koskeviin kysymyksiin. Räjäytyskuvat ja varaosatiedot ovat myös verkko-osoitteessa: www.bosch-pt.com
Bosch-käyttöneuvontatiimi vastaa mielellään tuotteita ja tarvikkeita koskeviin kysymyksiin.
Ilmoita kaikissa kyselyissä ja varaosatilauksissa 10-numeroinen tuotenumero, joka on ilmoitettu tuotteen mallikilvessä.
Suomi
Robert Bosch Oy
Bosch-keskushuolto
Pakkalantie 21 A
01510 Vantaa
Voitte tilata varaosat suoraan osoitteesta www.bosch-pt.fi.
Puh.: 0800 98044
Faksi: 010 296 1838
www.bosch-pt.fi
Muut asiakaspalvelun yhteystiedot löydät kohdasta:
Suositellut li-ion-akut ovat vaarallisia aineita koskevien laki-määräysten alaisia. Käyttäjä saa kuljettaa akkuja liikenteessä ilman erikoistoimenpiteitä.
Jos lähetys tehdään kolmansien osapuolten kautta (esim.: lentorahtina tai huolintaliikkeen välityksellä), tällöin on huomioitava pakkausta ja merkintää koskevat erikoisvaatimukset. Lähetystä varten tuote täytyy pakata vaarallisten aineiden asiantuntijan neuvojen mukaan.
Lähetä vain sellaisia akkuja, joiden kotelo on vaurioitumaton. Suojaa navat teipillä ja pakkaa akku niin, ettei se pääse liikkumaan pakkauksessa. Huomioi myös mahdolliset tätä pidemmälle menevät maakohtaiset määräykset.
Hävitys
Sähkötyökalut, akut, lisätarvikkeet ja pakkaukset tulee toimittaa ympäristöystävälliseen uusiokäyttöön.
Älä heitä sähkötyökaluja tai akkuja/paristoja talousjätteisiin!
Koskee vain EU-maita:
Sähkö- ja elektroniikkaromua koskevan EU-direktiivin 2012/19/EU ja sen kansalliseen lainsäädäntöön saattamisen mukaan käyttökelvottomat sähkötyökalut sekä EU-direktiivin 2006/66/EY mukaan vialliset tai loppuun käytetyt akut/paristot on kerättävä erikseen ja toimitettava ympäristöystävälliseen kierrätykseen.
Jos käytöstä poistetut sähkö- ja elektroniikkalaitteet hävite-tään epäasianmukaisesti, niiden mahdollisesti sisältämät vaaralliset aineet voivat aiheuttaa haittaa ympäristölle ja ih-misten terveydelle.
Akut/paristot:
Li-Ion:
Noudata luvussa "Kuljetus" annettuja ohjeita (katso "Kuljetus", Sivu 77).
