NAUDOJIMO INSTRUKCIJA GSB 18V21 Professional BOSCH

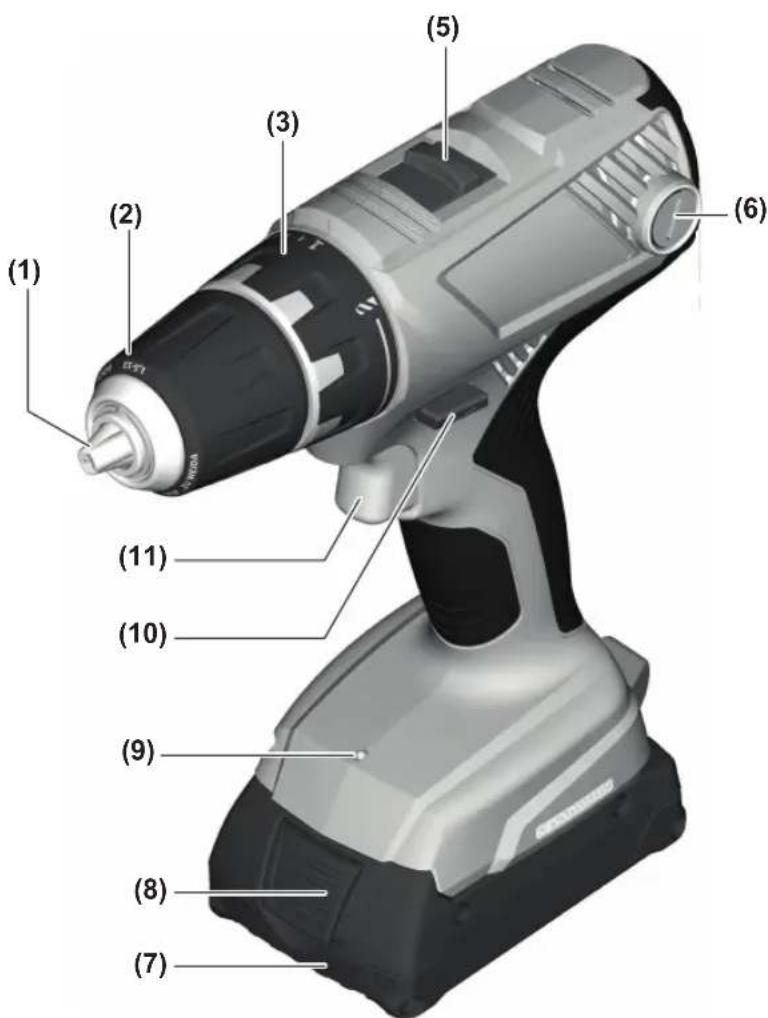

(8) Akumuliatoriaus atblokavimo klavišas

(9) Darbinė lemputė (10) Sukimosi krypties perjungiklis (11) Įjungimo-išjungimo jungiklis (12) Rankena (izoliuotas rankenos paviršius) (13) Universalus antgalių laikiklis

(14) Angliniai šepetėliai

Pavaizduoti ar aprašyti priedai į tiekiamą standartinį komp- lektą neįeina. Visą papildomą įrangą rasite mūsų papildo- mos įrangos programoje. Techniniai duomenys Akumuliatorinis gręžtuvassuktuvas GSR 18V-21 GSB 18V-21 Gaminio numeris 3601JH10.. 3601JH11.. Nominalioji įtampa V= 18 18 Tuščiosios eigos sūkių skaičius

0–1800 0–1800 Smūgių skaičius min

Nm 55/21 55/21 Maks. gręžinio Ø – Mediena mm 35 35 – Plienas mm 10 10 – Mūro siena mm – 10 Įrankių įtvaras mm 1,5–13 1,5–13 Maks. varžtųØ mm 10 10 Svoris pagal „EPTA-Procedure 01:2014“

kg 1,5–2,6 1,6–2,7 Rekomenduojama aplinkos temperatūra įkraunant °C 0...+35 0...+35 Leidžiamoji aplinkos temperatūra veikiant

Išmatuota suGBA 18V 1.5Ah irGBA 18V 12Ah. Informacija apie triukšmą ir vibraciją Triukšmo emisijos vertės nustatytos pagalEN62841-2-1. GSR 18V-21 Pagal A skalę išmatuotas elektrinio įrankio garso slėgio lygis tipiniu atveju yra73dB(A). Paklaida K=5dB. Triukšmo lygis darbo metu nurodytas vertes gali viršyti. Dirbkite su klausos apsaugos priemonėmis! GSB 18V-21 Pagal A skalę išmatuotas elektrinio įrankio triukšmo lygis tipi- niu atveju siekia: garso slėgio lygis88dB(A); garso galios lygis99dB(A). Paklaida K=5dB. Dirbkite su klausos apsaugos priemonėmis!

GSR 18V-21 GSB 18V-21

Vibracijos bendroji vertė a

(trijų krypčių atstojamasis vektorius) ir paklaidaK nustatytos pagalEN62841-2-1. Gręžimas:

– 1,5 Šioje instrukcijoje pateiktas vibracijos lygis ir triukšmo emisi- ja buvo išmatuoti pagal standartizuotą matavimo metodą, ir juos galima naudoti elektriniams įrankiams palyginti. Jie taip pat skirti vibracijos ir triukšmo emisijai iš anksto įvertinti. Nurodytas vibracijos lygis ir triukšmo emisijos vertė atspindi pagrindinius elektrinio įrankio naudojimo atvejus. Tačiau jei- gu elektrinis įrankis naudojamas kitokiai paskirčiai, su kito- kiais darbo įrankiais arba jeigu jis nepakankamai techniškai prižiūrimas, vibracijos lygis ir triukšmo emisijos vertė gali ki- sti. Tokiu atveju vibracijos ir triukšmo emisija per visą darbo laikotarpį gali žymiai padidėti. Norint tiksliai įvertinti vibracijos ir triukšmo emisiją per tam tikrą darbo laiką, reikia atsižvelgti ir į laiką, per kurį elektrinis įrankis buvo išjungtas arba, nors ir veikė, bet nebuvo naudo- jamas. Tai įvertinus, vibracijos ir triukšmo emisija per visą darbo laiką žymiai sumažės. Dirbančiajam nuo vibracijos poveikio apsaugoti paskirkite papildomas apsaugos priemones, pvz.: elektrinių ir darbo įrankių techninę priežiūrą, rankų šildymą, darbo eigos orga- nizavimą. Montavimas u Prieš atliekant bet kokius elektrinio įrankio priežiūros darbus (atliekant techninę priežiūrą ar keičiant įrankį ir t. t.), o taip pat elektrinį įrankį transportuojant ir sandėliuojant, būtina iš jo išimti akumuliatorių. Prie- šingu atveju galite susižeisti, netyčia nuspaudę įjungimo- išjungimo jungiklį. Akumuliatoriaus įkrovimas Nuoroda: akumuliatorius pristatomas iš dalies įkrautas. Kad akumuliatorius veiktų visa galia, prieš pirmąjį naudojimą aku- muliatorių kroviklyje visiškai įkraukite. Ličio jonų akumuliatorių galima įkrauti bet kada, eksploatavi- mo trukmė dėl to nesutrumpėja. Krovimo proceso nutrauki- mas akumuliatoriui nekenkia. Celių apsaugos sistema „Electronic Cell Protection (ECP)“ saugo ličio jonų akumuliatorių nuo visiškos iškrovos. Kai aku- muliatorius išsikrauna, apsauginis išjungiklis išjungia elektri- nį įrankį, ir darbo įrankis nebesisuka. u Jeigu elektrinis įrankis išsijungė automatiškai, neban- dykite vėl spausti įjungimo-išjungimo jungiklio. Taip galite sugadinti ličio jonų akumuliatorių. u Naudokite tik techninių duomenų skyriuje nurodytus kroviklius. Tik šie krovikliai yra priderinti prie Jūsų elekt- riniame įrankyje naudojamo ličio jonų akumuliatoriaus. Akumuliatoriaus išėmimas Akumuliatoriuje (7) yra dvi fiksavimo pakopos, kurios saugo, kad netikėtai paspaudus akumuliatoriaus fiksavimo klavišą (8), akumuliatorius neiškristų. Į elektrinį prietaisą įstatytą akumuliatorių tinkamoje padėtyje palaiko spyruoklė. Norėdami išimti akumuliatorių(7), paspauskite atblokavimo klavišą(8)ir išimkite akumuliatorių iš elektrinio įrankio. Traukdami nenaudokite jėgos. 1 609 92A 87N | (29.09.2022) Bosch Power ToolsLietuvių k. | 201 Akumuliatoriaus įkrovos būklės indikatorius Žali akumuliatoriaus įkrovos būklės indikatoriairodo akumu- liatoriausįkrovos būklę. Dėl saugumo, įkrovos būklę galima pažiūrėti tik tada, kai elektrinis įrankis neveikia. Jei norite, kad būtų parodyta įkrovos būklė, paspauskite įkrovos būklės mygtuką arba . Tai galima ir tada, kai akumuliatorius yra išimtas. Jei paspaudus mygtuką nešviečia nei vienas šviesadiodis in- dikatorius, vadinasi akumuliatorius yra pažeistas ir jį reikia pakeisti. Akumuliatoriaus tipas GBA 18V... LEDs Talpa Šviečia nuolat 3× žalias 60−100% Šviečia nuolat 2× žalias 30−60% Šviečia nuolat 1× žalias 5−30% Mirksi 1× žalias 0−5% Akumuliatoriaus tipas ProCORE18V... LEDs Talpa Šviečia nuolat 5× žalias 80−100% Šviečia nuolat 4× žalias 60−80% Šviečia nuolat 3× žalias 40−60 % Šviečia nuolat 2× žalias 20−40 % Šviečia nuolat 1× žalias 5−20 % Mirksi 1× žalias 0−5 % Įrankio keitimas (žr.Apav.) u Prieš atliekant bet kokius elektrinio įrankio priežiūros darbus (atliekant techninę priežiūrą ar keičiant įrankį ir t. t.), o taip pat elektrinį įrankį transportuojant ir sandėliuojant, būtina iš jo išimti akumuliatorių. Prie- šingu atveju galite susižeisti, netyčia nuspaudę įjungimo- išjungimo jungiklį. Greitojo užveržimo griebtuvą (2), sukdami ➊ kryptimi, atida- rykite tiek, kad galėtumėte įstatyti darbo įrankį. Įstatykite įra- nkį. Tvirtai užveržkite ranka greitojo užveržimo griebtuvo (2) įvorę, sukdami kryptimi ➋. Tokiu būdu griebtuvas bus auto- matiškai užfiksuojamas. Dulkių, pjuvenų ir drožlių nusiurbimas Medžiagų, kurių sudėtyje yra švino, kai kurių rūšių medienos, mineralų ir metalų dulkės gali būti kenksmingos sveikatai. Dirbančiajam arba netoli esantiems asmenims nuo sąlyčio su dulkėmis arba jų įkvėpus gali kilti alerginės reakcijos, taip pat jie gali susirgti kvėpavimo takų ligomis. Kai kurios dulkės, pvz., ąžuolo ir buko, yra vėžį sukeliančios, o ypač, kai mediena yra apdorota specialiomis medienos priežiūros priemonėmis (chromatu, medienos apsaugos priemonėmis). Medžiagas, kuriose yra asbesto, leidžiama apdoroti tik specialistams. – Pasirūpinkite geru darbo vietos vėdinimu. – Rekomenduojama dėvėti kvėpavimo takų apsauginę kaukę su P2 klasės filtru. Laikykitės jūsų šalyje galiojančių apdorojamoms medžia- goms taikomų taisyklių. u Saugokite, kad darbo vietoje nesusikauptų dulkių. Dul- kės lengvai užsidega. Naudojimas Paruošimas naudoti Akumuliatoriaus įdėjimas Nuoroda: Naudojant elektriniam įrankiui netinkamus akumu- liatorius, elektrinis įrankis gali pradėti netinkamai veikti arba gali būti pažeistas. Kad apsaugotumėte nuo netikėto įjungimo, sukimosi kryp- ties perjungiklį (10) nustatykite į vidurinę padėtį. Įkrautą akumuliatorių (7) stumkite į rankeną, kol pajusite, kad jis už- sifiksavo ir gerai prigludo prie rankenos. Sukimosi krypties nustatymas (žr.Bpav.) Sukimosi krypties perjungikliu (10) galite pakeisti elektrinio įrankio sukimosi kryptį. Tačiau tuomet, kai įjungimo-išjungi- mo jungiklis (11) yra nuspaustas, tai padaryti yra neįmano- ma. Dešininis sukimasis: norėdami gręžti ir įsukti varžtus, spau- skite sukimosi krypties perjungiklį (10) į kairę iki atramos. Kairinis sukimasis: norėdami atlaisvinti arba išsukti varžtus ar atsukti veržles, spauskite sukimosi krypties perjungiklį(10) į kairę iki atramos. Veikimo režimo pasirinkimas Gręžimas GSR 18V-21 Sukimo momento nustatymo žiedą(3) nustaty- kite ties simboliu „Gręžimas“. GSB 18V-21 Veikimo režimų nustatymo žiedą(4) nustatykite ties simboliu „Gręžimas“. Sukimas GSR 18V-21 Sukimo momento nustatymo žiedą(3) nustaty- kite ties pageidaujamu sukimo momentu. GSB 18V-21 Veikimo režimų nustatymo žiedą(4) nustatykite ties simboliu „Sukimas“. Sukimo momento nustatymo žiedą(3) nustaty- kite ties pageidaujamu sukimo momentu. Bosch Power Tools 1 609 92A 87N | (29.09.2022)202 | Lietuvių k. Gręžimas su smūgiu GSB 18V-21 Veikimo režimų nustatymo žiedą(4) nustatykite ties simboliu „Gręžimas su smūgiu“. Įjungimas ir išjungimas Norėdami elektrinį įrankį įjungti, paspauskite įjungimo-išjun- gimo jungiklį (11) ir laikykite jį paspaustą. Darbinė lemputė (9) šviečia, kai šiek tiek arba visiškai nu- spaustas įjungimo-išjungimo jungiklis (11); jis apšviečia dar- binę sritį, kai ji nepakankamai apšviesta. Norėdami elektrinį įrankį išjungti, atleiskite įjungimo-išjungi- mo jungiklį (11). Sūkių reguliavimas Įjungto elektrinio įrankio sūkių skaičių tolygiai galite re- guliuoti atitinkamai spausdami įjungimo-išjungimo jungiklį (11). Lengvai spaudžiant įjungimo-išjungimo jungiklį (11), įrankis veikia mažais sūkiais. Daugiau nuspaudus jungiklį, sūkiai ati- tinkamai padidėja. Sukimo momento pasirinkimas Sukimo momento reguliavimo žiedu(3) 20pakopų galite nustatyti reikiamą sukimo momentą. Kai tik pasiekiamas nustatytas sukimo momentas, darbo įrankis sustabdomas. Mechaninis greičių perjungimas u Greičių perjungiklį (5) galite jungti elektriniam įra- nkiui neveikiant arba veikiant. Tačiau jungiklio nejun- kite, kai įrankis veikia visu krūviu arba didžiausiu sū- kių skaičiumi.

Mažo sūkių skaičiaus diapazonas; skirtas didelio skersmens kiaurymėms gręžti arba varžtams sukti.

Didelio sūkių skaičiaus diapazonas, skirtas mažo skersmens kiaurymėms gręžti. Su temperatūros pokyčiu susijusi apsauga nuo perkrovos Jei elektrinis įrankis naudojamas pagal paskirtį, jis nebus vei- kiamas perkrovos. Jei įrankis veikiamas perkrovos arba tem- peratūra yra už leistinos akumuliatoriaus temperatūros ribų, elektrinis įrankis išsijungia ir pradeda mirksėti ant elektrinio įrankio esantys šviesos diodai. Prieš pradėdami toliau dirbti, palaukite, kol elektrinis įrankis atvės. Darbo patarimai u Greičių perjungiklį stumkite ir veikimo režimų perjun- giklį sukite visada iki atramos. Priešingu atveju galite pažeisti elektrinį įrankį. u Į varžtą įremkite tik išjungtą elektrinį įrankį. Besisuka- ntys darbo įrankiai gali nuslysti. Norint išimti suktuvo antgalį arba universalų antgalių laikiklį, galima naudoti pagalbinį įrankį. u Dirbant itin dulkėtoje aplinkoje, elektrinis įrankis gali sugesti. Jei elektrinis įrankis staiga sugenda, išmon- tuokite anglinius šepetėlius ir juos patikrinkite (žr. skyr. „Anglinių šepetėlių keitimas“). Priežiūra ir servisas Priežiūra ir valymas u Prieš atliekant bet kokius elektrinio įrankio priežiūros darbus (atliekant techninę priežiūrą ar keičiant įrankį ir t. t.), o taip pat elektrinį įrankį transportuojant ir sandėliuojant, būtina iš jo išimti akumuliatorių. Prie- šingu atveju galite susižeisti, netyčia nuspaudę įjungimo- išjungimo jungiklį. u Kad galėtumėte gerai ir saugiai dirbti, pasirūpinkite, kad elektrinis įrankis ir ventiliacinės angos būtų šva- rūs. Anglinių šepetėlių keitimas (žr.Cpav.) Maždaug kas 2–3 mėnesius tikrinkite anglinių šepetėlių ilgį ir, jei reikia, juos abu pakeiskite. Niekada nekleiskite tik vieno anglinio šepetėlio! Nuoroda: naudokite tik Bosch rekomenduojamus anglinius šepetėlius, kurie yra skirti šiam produktui. – Specialiu atsuktuvu atsukite gaubtelius(6). – Pakeiskite spyruoklės spaudžiamus anglinius šepetėlius(14) ir vėl užsukite gaubtelius. Klientų aptarnavimo skyrius ir konsultavimo tarnyba Klientų aptarnavimo skyriuje gausite atsakymus į klausimus, susijusius su jūsų gaminio remontu, technine priežiūra bei at- sarginėmis dalimis. Detalius brėžinius ir informacijos apie at- sargines dalis rasite interneto puslapyje: www.bosch-pt.com Bosch konsultavimo tarnybos specialistai mielai pakonsul- tuos Jus apie gaminius ir jų papildomą įrangą. Ieškant informacijos ir užsakant atsargines dalis prašome bū- tinai nurodyti dešimtženklį gaminio numerį, esantį firminėje lentelėje. Lietuva Bosch įrankių servisas Informacijos tarnyba: (037) 713350 ļrankių remontas: (037) 713352 Faksas: (037) 713354 El. paštas: service-pt@lv.bosch.com Kitus techninės priežiūros skyriaus adresus rasite čia: www.bosch-pt.com/serviceaddresses Transportavimas Rekomenduojamų ličio jonų akumuliatorių gabenimui taiko- mos pavojingų krovinių gabenimą reglamentuojančių įstaty- mų nuostatos. Naudotojui akumuliatorius gabenti keliais lei- džiama be jokių apribojimų. Jei siunčiant pasitelkiami tretieji asmenys (pvz., oro transpo- rtas, ekspedijavimo įmonė), būtina atsižvelgti į pakuotei ir ženklinimui taikomus ypatingus reikalavimus. Būtina, kad 1 609 92A 87N | (29.09.2022) Bosch Power Tools한국어 | 203 rengiant siuntą dalyvautų pavojingų krovinių gabenimo spe- cialistas. Siųskite tik tokius akumuliatorius, kurių nepažeistas kor- pusas. Apklijuokite kontaktus ir supakuokite akumuliatorių taip, kad jis pakuotėje nejudėtų. Taip pat laikykitės ir esamų papildomų nacionalinių taisyklių. Šalinimas Elektriniai įrankiai, akumuliatoriai, papildoma įranga ir pakuotės turi būti ekologiškai utilizuo- jami. Elektrinių įrankių, akumuliatorių bei baterijų ne- meskite į buitinių atliekų konteinerius! Tik ES šalims: Pagal Europos direktyvą 2012/19/ES dėl elektros ir elekt- roninės įrangos atliekų ir šios direktyvos perkėlimo į naciona- linę teisę aktus nebetinkami naudoti elektriniai įrankiai ir pa- gal 2006/66/EB pažeisti ir susidėvėję akumuliatoriai/bate- rijos turi būti surenkami atskirai ir perdirbami aplinkai neke- nksmingu būdu. Netinkamai pašalintos elektros ir elektroninės įrangos atlie- kos dėl galimų pavojingų medžiagų gali turėti žalingą poveikį aplinkai ir žmonių sveikatai. Akumuliatoriai ir baterijos: Ličio jonų: prašome laikytis transportavimo skyriuje pateiktų nuorodų (žr. „Transportavimas“, Puslapis202).

ES atitikties deklaracija Atsakingai pareiškiame, kad išvardyti gaminiai atitinka visus privalomus žemiau nurodytų direktyvų ir reglamentų reikalavimus ir šiuos standartus. Techninė dokumentacija saugoma: * Akumuliatorinis gręžtuvassuktuva
