Zīmols	Bosch
Modelis	GSB 18V21 Professional
Produkta tips	Bezvadu triecienurbis/skrūvgriezis
Nominālais spriegums	18 V
Tukšgaitas ātrums (1. ātrums)	0 – 480 apgr./min
Tukšgaitas ātrums (2. ātrums)	0 – 1800 apgr./min
Trieciena frekvence	0 – 27 000 apgr./min
Skrūvēšanas moments (ciets/mīksts)	55 / 21 Nm (atbilstoši ISO 5393)
Maks. urbšanas diametrs (koksne)	35 mm
Maks. urbšanas diametrs (tērauds)	10 mm
Maks. urbšanas diametrs (mūris)	10 mm
Patronas ietilpība	1,5 – 13 mm
Svars (saskaņā ar EPTA 01:2014)	1,6 – 2,7 kg
Barošana	Litija-jonu akumulators (ieteicams: GBA 18V... vai ProCORE18V...)
Ieteicamie lādētāji	GAL 18..., GAX 18..., GAL 36...
Galvenās funkcijas	Urbšana, skrūvēšana, urbšana ar triecienu
Ātruma selektors	2 mehāniskie ātrumi
Ātruma regulators	Jā (nospiežot slēdzi)
Momentu priekšiestatīšana	20 pozīcijas
Rotācijas virziens	Pa labi / pa kreisi (ar selektoru)
LED apgaismojums	Jā (ieintegrēts)
Skaņas spiediena līmenis (urbšana ar triecienu)	88 dB(A) (nenoteiktība K=5 dB)
Vibrācija (urbšana ar triecienu)	11 m/s² (nenoteiktība K=1,5 m/s²)
Apkope un tīrīšana	Izpūst ventilācijas spraugas; nomainīt ogles ik pēc 2-3 mēnešiem, ja nepieciešams
Drošība	Elektroniskā elementu aizsardzība (ECP), automātiska izslēgšanās pārslodzes vai pārkaršanas gadījumā
Rezerves daļas un remontspēja	Bosch pēcpārdošanas serviss; pieejamas oriģinālās rezerves daļas; ogles nomaināmas

Bieži uzdotie jautājumi - GSB 18V21 Professional BOSCH

Kāds ir akumulatora darbības laiks?

Darbības laiks ir atkarīgs no akumulatora ietilpības un lietošanas. Ar GBA 18V 2.0Ah akumulatoru instruments var izurbt aptuveni 50 caurumu ar diametru 10 mm tēraudā. Izmantojiet ProCORE akumulatorus ilgākai darbībai.

Vai es varu izmantot citu zīmolu akumulatorus?

Nē, izmantojiet tikai Bosch GBA 18V vai ProCORE18V sērijas akumulatorus. Citi akumulatori var sabojāt instrumentu vai izraisīt ugunsgrēku.

Kā mainīt rotācijas virzienu?

Izmantojiet rotācijas virziena selektoru (10), kas atrodas virs slēdža. Pabīdiet to pa kreisi, lai iegūtu labo rotāciju (urbšana/skrūvēšana), un pa labi, lai iegūtu kreiso rotāciju (atskrūvēšana). Mainiet tikai tad, kad instruments ir apstājies.

Kā iestatīt skrūvēšanas momentu?

Pagrieziet momenta priekšiestatīšanas gredzenu (3) uz vēlamo skaitli (no 1 līdz 20). Zems iestatījums ir mazām skrūvēm, augsts iestatījums ir lielām skrūvēm. Maksimālais moments ir 55 Nm.

Kā izmantot trieciena režīmu?

Modelī GSB 18V21 pagrieziet darbības režīma selektora gredzenu (4) uz āmura simbolu. Šis režīms ir paredzēts urbšanai ķieģelī, akmenī vai betonā.

Ko darīt, ja instruments pēkšņi apstājas?

Apstāšanās var būt pārkaršanas vai izlādējušā akumulatora dēļ. Ļaujiet instrumentam atdzist un uzlādējiet akumulatoru. Ja problēma turpinās, pārbaudiet ogles (14) un, ja nepieciešams, nomainiet tās.

Kā nomainīt ogles?

Izņemiet akumulatoru, atskrūvējiet vāciņus (6) ar skrūvgriezi, izņemiet vecās ogles (14) un ievietojiet jaunās. Izmantojiet tikai Bosch oriģinālās ogles. Vienmēr nomainiet abas vienlaikus.

Kāda ir instrumenta garantija?

Bosch piedāvā 2 gadu likumīgu garantiju. Akumulatoriem garantija parasti ir 1 gads. Reģistrējiet savu instrumentu vietnē www.bosch-pt.com, lai saņemtu pilnu garantiju.

Vai es varu urbt metālu ar šo urbi?

Jā, maksimālais diametrs tēraudā ir 10 mm. Izmantojiet piemērotu HSS urbi, ieeļļojiet ar griešanas eļļu un sāciet ar mazu ātrumu, lai izvairītos no pārkaršanas.

Kā tīrīt instrumentu?

Atvienojiet akumulatoru. Izpūtiet ventilācijas spraugas ar mīkstu suku vai saspiestu gaisu. Noslaukiet korpusu ar mitru drānu. Neizmantojiet šķīdinātājus.

LIETOŠANAS INSTRUKCIJA GSB 18V21 Professional BOSCH

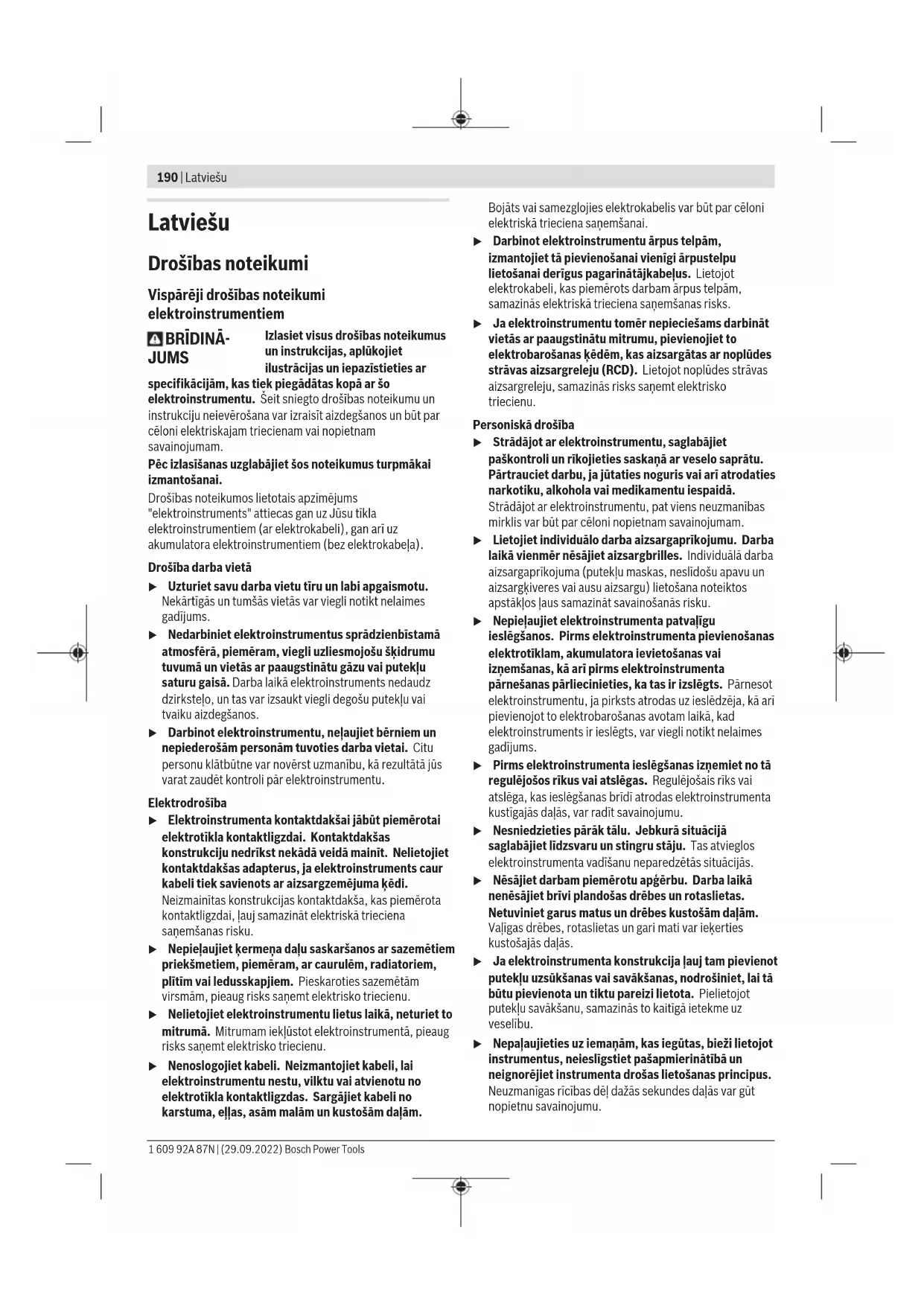

Latviešu .... Lappuse 190

Vispārēji drošības noteikumi elektroinstrumentiem

BRÍDINÁ-JUMS

Izlasiet visus drošibas noteikumus un instrukcijas, aplūkojiet ilustrācijas un iepazīstieties ar

specifikācijām, kas tiek piegādātas kopā ar šo elektroinstrumentu. Šeit sniegto drošības noteikumu un instrukciju neievērošana var izraisīt aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.

Pēc izlasišanas uzglabājiet šos noteikumus turpmākai izmantošanai.

Drošības noteikumos lietotais apzimējums "elektroinstruments" attiecas gan uz Jūsu tikla elektroinstrumentiem (ar elektrokabeli), gan arī uz akumulatora elektroinstrumentiem (bez elektrokabela).

Drošība darba vietā

▶ Uzturiet savu darba vietu tīru un labi apgaismotu. Nekārtīgās un tumšās vietās var viegli notikt nelaimes gadījums.
Nedarbiniet elektroinstrumentus sprādzienbīstamā atmosfērā, piemēram, viegli uzliesmojošu šķidrumu tuvumā un vietās ar paaugstinātu gāzu vai putekļu saturu gaisā. Darba laikā elektroinstruments nedaudz dzirksteļo, un tas var izsaukt viegli degošu putekļu vai tvaiku aizdegšanos.
Darbinot elektroinstrumentu, nelaujiet bērniem un nepiederošām personām tuvoties darba vietai. Citu personu klātbūtne var novērst uzmanību, kā rezultātā jūs varat zaudēt kontroli pār elektroinstrumentu.

Elektrodrošiba

Elektroinstrumenta kontaktdakšai jäbüt piemërotai elektrotikla kontaktligzdai. Kontaktdakšas konstrukciju nedrikst nekädä veidä mainit. Nelietojiet kontaktdakšas adapterus, ja elektroinstruments caur kabeli tiek savienots ar aizsargzemëjuma kedi.
Neizmainītas konstrukcijas kontaktdakša, kas piemērota kontaktligzdai, ľauj samazināt elektriskā trieciena saņemšanas risku.
▶ Nepieļaujiet kermana daļu saskaršanos ar sazemētiem priekšmetiem, piemēram, ar caurulēm, radiatoriem, plītim vai ledusskapjiem. Pieskaroties sazemētām virsmām, pieaug risks saņemt elektrisko triecienu.
▶ Nelietojiet elektroinstrumentu lietus laikā, neturiet to mitrumā. Mitrumam iekļūstot elektroinstrumentā, pieaug risks saņemt elektrisko triecienu.
▶ Nenoslogojiet kabeli. Neizmantojiet kabeli, lai elektroinstrumentu nestu, vilktu vai atvienotu no elektrotikla kontaktligzdas. Sargäjiet kabeli no karstuma, ellas, asäm maläm un kustošäm daläm.

Bojāts vai samezglojies elektrokabelis var būt par cēloni elektriskā trieciena saņemšanai.

Darbinot elektroinstrumentu ārpus telpām, izmantojiet tā pievienošanai vienīgi ārpustelpu lietošanai derīgus pagarinātājkabelus. Lietojot elektrokabeli, kas piemērots darbam ārpus telpām, samazinās elektriskā trieciena saņemšanas risks.
Ja elektroinstrumentu tomër nepieciešams darbinät vietäs ar paaugstinätu mitrumu, pievienojiet to elektrobarošanas këdëm, kas aizsargātas ar noplūdes strāvas aizsargreleju (RCD). Lietojot noplūdes strāvas aizsargreleju, samazinās risks saņemt elektrisko triecienu.

Personiskā drošība

Strādājot ar elektroinstrumentu, saglabājiet paškontroli un rīkojieties saskaņā ar veselo saprātu. Pārtrauciet darbu, ja jūtaties noguris vai arī atrodaties narkotiku, alkohola vai medikamentu iespaidā. Strādājot ar elektroinstrumentu, pat viens neuzmanības mirklis var būt par cēloni nopietnam savainojumam.

Lietojiet individuālo darba aizsargaprikojumu. Darba laikā vienmēr nēsājiet aizsargbrilles. Individuālā darba aizsargaprikojuma (putekļu maskas, neslīdošu apavu un aizsargkiveres vai ausu aizsargu) lietošana noteiktos apstākļos laus samazināt savainošanās risku.

▶ Nepieļaujiet elektroinstrumenta patvalīgu ieslēgšanos. Pirms elektroinstrumenta pievienošanas elektrotiklam, akumulatora ievietošanas vai izņemšanas, kā arī pirms elektroinstrumenta pārnešanas pārliecinieties, ka tas ir izslēgts. Pārnesot elektroinstrumentu, ja pirksts atrodas uz ieslēdzēja, kā arī pievienojot to elektrobarošanas avotam laikā, kad elektroinstruments ir ieslēgts, var viegli notikt nelaimes gadijums.

Pirms elektroinstrumenta ieslėgšanas izņemiet no tā regulėjošos rīkus vai atslėgas. Regulėjošais rīks vai atslėga, kas ieslėgšanas bridī atrodas elektroinstrumenta kustīgajās daļās, var radīt savainojumu.

▶ Nesniedzieties pārāk tālu. Jebkurā situācijā saglabājiet līdzsvaru un stingru stāju. Tas atvieglos elektroinstrumenta vadišanu neparedzētās situācijās.

▶ Nēsājiet darbam piemērotu apgērbu. Darba laikā nenēsājiet brīvi plandošas drēbes un rotaslietas. Netuviniet garus matus un drēbes kustošām dalām. Valīgas drēbes, rotaslietas un gari mati var iekerties kustošajās dalās.

Ja elektroinstrumenta konstrukcija lauj tam pievienot puteklu uzsükšanas vai savākšanas, nodrošiniet, lai tā būtu pievienota un tiktu pareizi lietota. Pielietojot puteklu savākšanu, samazinās to kaitīgā ietekme uz veselibu.

▶ Nepalaujieties uz iemanām, kas iegūtas, bieži lietojot instrumentus, neiesligstiet pašapmierinātībā un neignorējiet instrumenta drošas lietošanas principus. Neuzmanīgas rīcības dēl dažās sekundes daļās var gūt nopietnu savainojumu.

Saudzīga apiešanās un darbs ar elektroinstrumentiem

▶ Nepārslogojiet elektroinstrumentu. Ikvienam darbam izvēlieties piemērotu elektroinstrumentu.

Elektroinstruments darbojas labāk un drošāk pie nominālās slodzes.

▶ Nelietojiet elektroinstrumentu, ja to ar ieslëdzëja palidzību nevar ieslëgt un izslëgt. Elektroinstruments, ko nevar ieslëgt un izslëgt, ir bīstams lietošanai un to nepieciešams remontët.

Pirms elektroinstrumenta regulēšanas, piederumu nomaiņas vai novietošanas uzglabāšanai atvienojiet tā elektrokabela kontaktdakšu no barojošā elektrotīkla vai izņemiet no tā akumulatoru, ja tas ir izņemams.

Šādi iespējams novērst elektroinstrumenta nejaušu ieslēgšanos.

Ja elektroinstruments netiek lietots, uzglabājiet to piemērotā vietā, kur elektroinstruments nav sasniedzams bērniem un personām, kuras neprot ar to rikoties vai nav iepazinušās ar šiem noteikumiem. Ja elektroinstrumentu lieto nekompetentas personas, tas var apdraudēt cilvēku veselību.

Savlaicīgi apkalpojiet elektroinstrumentus un to piederumus. Pārbaudiet, vai kustīgās daļas nav nobīdījušās un ir droši iestiprinātas, vai kāda no daļām nav salauzta un vai nepastāv jebkuri citi apstākļi, kas varētu nelabvēligi ietekmēt elektroinstrumenta darbību. Ja elektroinstruments ir bojāts, nodrošiniet, lai tas pirms lietošanas tiktu izremontēts. Daudzi nelaïmes gadījumi notiek tāpēc, ka elektroinstruments pirms lietošanas nav pienācīgi apkalpots.

Uzturiet griezošos darbinstrumentus asus un tirus. Rūpīgi kopti elektroinstrumenti, kas apgādāti ar asiem griezējinstrumentiem, lauj strādāt daudz ražigāk un ir vieglāk vadāmi.

Lietojiet vienīgi tādus elektroinstrumentus, piederumus, darbinstrumentus utt., kas atbilst šeit sniegtajiem norādijumiem, ŋemot vērā arī konkrētos lietošanas apstāklus un veicamā darba raksturu.

Elektroinstrumentu lietošana citiem mērķiem, nekā tiem, kuriem to ir paredzējis ražotājs, ir bīstama un var novest pie neparedzamām sekām.

Uzturiet elektroinstrumenta rokturus un noturvirsmas sausas, tiras un brivas no ellas un smērvielām. Slideni rokturi un noturvirsmas traucè efektivi rīkoties ar elektroinstrumentu un to droši vadīt neparedzētās situācijās.

Saudziga apiešanās un darbs ar akumulatora elektroinstrumentiem

Akumulatoru uzlādei lietojiet tikai ražotāja norādīto uzlādes ierīci. Ikviena uzlādes ierīce ir paredzēta tikai noteikta tipa akumulatoram, un mēginājums to lietot cita tipa akumulatoru uzlādei var novest pie uzlādes ierīces un/vai akumulatora aizdegšanās.

▶ Lietojiet elektroinstrumentos tikai tiem ipaši paredzētus akumulatorus. Cita tipa akumulatoru

lietošana var būt par cēloni savainojumam vai novest pie elektroinstrumenta un/vai akumulatora aizdegšanās.

▶ Laikā, kad akumulators netiek lietots, nepieļaujiet, lai tā kontakti saskartos ar saspraudēm, monētām, atslēgām, naglām, skrūvēm vai citiem nelieliem metāla priekšmetiem, kas varētu veidot savienojumu starp kontaktiem, izraisot īsslēgumu. Īsslēgums starp akumulatora kontaktiem var radīt apdegumus un izraisīt aizdegšanos.

▶ Nepareizi lietojot akumulatoru, no tā var izplūst škīdrais elektrolīts; nepieļaujiet tā nonākšanu saskarē ar ādu. Ja tas tomēr ir nejauši noticis, noskalojiet elektrolītu ar ūdeni. Ja elektrolīts nonāk acīs, meklējiet ārsta palīdzību. No akumulatora izplūdušais elektrolīts var izsaukt ādas iekaisumu vai pat apdegumu.

▶ Nelietojiet akumulatoru vai elektroinstrumentu, ja tas ir bojāts vai modificēts. Bojāti vai modificēti akumulatori var radīt neparedzētas situācijas, kuru rezultātā var notikt aizdegšanās vai sprādziens, kā arī var rasties savainojuma risks.

Neturiet elektroinstrumentu vai akumulatoru uguns tuvumā vai vietā ar augstu temperatūru.

Elektroinstrumenta vai akumulatora atrašanās uguns tuvumā vai vietā, kur temperatūra pārsniedz 130 °C, var izraisīt sprādzienu.

▶ levērojiet visas uzlādēšanas instrukcijas un neuzlādējiet akumulatoru vai elektroinstrumentu pie temperatūras, kas atrodas ārpus instrukcijā norādīto pielaujamo temperatūras vērtību diapazona robežām. Uzlādējot akumulatoru neatbilstošā veidā vai pie temperatūras, kas atrodas ārpus pielaujamo temperatūras vērtību diapazona robežām, tas var tikt bojāts, kā arī var pieaugt aizdegšanās risks.

Apkalpošana

Nodrošiniet, lai elektroinstrumenta remontu veiktu kvalificėts personāls, nomaiņai izmantojot vienīgi identiskas rezerves daļas. Tikai tā ir iespējams panākt un saglabāt vajadzīgo darba drošības līmeni.

Nekādā gadījumā neveiciet bojātu akumulatoru apkalpošanu. Akumulatoru apkalpošanu drīkst veikt tikai ražotājs vai tā pilnvaroti servisa speciālisti.

Drošības noteikumi urbjmašinām un skrūvgriežiem

Drošības noteikumi visu veidu darbībām

▶ Triecienurbšanas laikā nėsājiet ausu aizsargus. Trokšņa iedarbība var izraisīt dzirdes zaudēšanu.

▶ Turiet elektroinstrumentu aiz izolëtajäm noturvirsmäm, veicot darbības, kuru laikā griešanas piederums vai stiprinošie elementi var skart sleptus elektriskos vadus. Griešanas piederumam vai stiprinošajiem elementiem skarot spriegumnesošus vadus, spriegums var nonākt arī uz elektroinstrumenta nenosegtajäm metāla dalām, kā rezultātā lietotājs var saņemt elektrisko triecienu.

192 | Latviešu

Drošibas noteikumi, lietojot garus urbjus

▶ Nekad nepārsniedziet urbim norādīto maksimālo griešanās ātrumu. Pie lielākām ātruma vērtībām, rotējot brīvi, bez saskaršanās ar apstrādājamo priekšmetu, urbis var saliekties, savainojot lietotāju.
Vienmēr uzsāciet urbšanu ar nelielu ātrumu, kontaktējot urbja smaili ar apstrādājamo priekšmetu. Pie lielākām ātruma vērtībām, rotējot brīvi, bez saskaršanās ar apstrādājamo priekšmetu, urbis var saliekties, savainojot lietotāju.
Izdariet uz urbi spiedienu vienīgi virzienā, kas sakrit ar urbja garenisko asi, un neizdariet uz urbi pārāk stipru spiedienu.Urbis var saliekties vai salūzt, izraisot kontroles zaudēšanu pār darba procesu un savainojot lietotāju.

Papildu drošības noteikumi

▶ Stingri turiet elektroinstrumentu. Pieskrūvējot un atskrūvējot skrūves, var īslaicīgi rasties liels reaktīvais griezes moments.
▶ Nostipriniet apstrādājamo priekšmetu. lestiprinot apstrādājamo priekšmetu skrūvspīlēs vai citā stiprinājuma ierīcē, strādāt ir drošāk, nekā tad, ja tas tiek turēts ar rokām.
Lietojot piemērotu metālmeklētāju, pārbaudiet, vai apstrādes vietu nešķērso slēptas komunālapgādes līnijas, vai ari griezieties pēc konsultācijas vietējā komunālās saimniecības iestādē. Darbinstrumenta saskašanās ar elektropārvades līniju var izraisīt aizdegšanos vai būt par cēloni elektriskajam triecienam. Bojājums gāzes pārvades līnijā var izraisīt sprādzienu. Kontakta rezultātā ar ūdensvada cauruli, var tikt bojātas materiālās vērtības.
▶ Pirms elektroinstrumenta novietošanas nogaidiet, lidz tas ir pilnigi apstājies. Kustibā esošs darbinstruments var iestrēgt, izsaucot kontroles zaudēšanu pār elektroinstrumentu.
Bojājuma vai nepareizas lietošanas rezultātā akumulators var izdalīt kaitīgus izgarojumus. Akumulators var aizdegties vai sprāgt. ielaidiet telpā svaigu gaisu un smagākos gadījumos meklējiet ārsta palīdzību. Izgarojumi var izraisīt elpošanas celu kairinājumu.
▶ Neatveriet akumulatoru. Tas var radit ësslēgumu.
▶ ledarbojoties uz akumulatoru ar smailu priekšmetu, piemēram, ar naglu vai skrūvgriezi, kā arī ārēja spēka iedarbības rezultātā akumulators var tikt bojāts. Tas var radīt iekšēju ësslēgumu, kā rezultātā akumulators var aizdegties, dūmot, eksplodēt vai pārkarst.
▶ Lietojiet akumulatoru vienīgi ražotāja izstrādājumos. Tikai tā akumulators tiek pasargāts no bīstamām pārslodzēm.

Sargājiet akumulatoru no karstuma, piemēram, no ilgstošas atrašanās saules staros, kā arī no uguns, netīrumiem, ūdens un mitruma. Tas var radīt sprādziena un īsslēguma briesmas.

Nekavëjoties izslëdziet elektroinstrumentu, ja iestrëgst tajä iestiprinätais darbinstruments. Esiet gatavs augstam reaktivajam griezes momentam, kas var iedarboties uz Jüsu rokäm un izraisit atsitienu. Darbinstruments var iestrëgt, ja elektroinstruments tiek pärsslogots vai ari darbinstruments apstrādājamajä priekšmetä tiek saškiebts.

Izstrādājuma un tā funkciju apraksts

Izlasiet drošības noteikumus un norādījumus lietošanai. Drošības noteikumu un norādījumu neievērošana var izraisit aizdegšanos un būt par cēloni elektriskajam triecienam vai nopietnam savainojumam.

Nemiet vērā attēlus lietošanas pamācības sākuma daļā.

Pielietojums

Elektroinstruments ir paredzëts skrūvju ieskrūvēšanai un izskrūvēšanai, kā arī urbšanai kokā, metālā, keramikā un plastmasā. Bez tam elektroinstruments GSB ir paredzëts triecienurbšanai kieğelos, betonā un akmeni.

Attēlotās sastāvdaļas

Attēloto sastāvdaļu numerācija atbilst numuriem elektroinstrumenta attēlā, kas sniegts ilustratīvajā lappusē.

(1) Darbinstrumenta stiprinājums
(2) Bezatslēgas urbjpatrona
(3) Griezes momenta regulēšanas gredzens
(4) Gredzens darba režima izvělei (GSB 18V-21)
(5) Pārnesumu pārslēdzējs
(6) Nosegváciņš
(7) Akumulators ^a)
(8) Akumulatora atbrīvošanas taustiņš ^a)
(9) Darba gaismas avots

(10) Griešanās virziena pārslēdzējs

(11) leslēdzējs/izslēdzējs

(12) Rokturis (ar izolētu noturvirsmu)

(13) Universālais uzga|u turētājs ^a)

(14) Kolektora ogles sukas

a) Šeit attēlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā.

Tehniskie dati

Akumulatora urbjmašina – skrūvgriezis GSR 18V-21 GSB 18V-21

Izstrādājuma numurs

3 601 JH1 0.. 3 601 JH1 1..

Akumulatora urbjmašina - skrūvgriezis GSR 18V-21 GSB 18V-21

Nominālais spriegums V= 18 18
Griešanās ātrums brīvgaitā ^A)
- 1. pārnesumā min	-1	0-480 0-480
- 2. pārnesumā min	-1	0-1800 0-1800
Triecienu biežums min	-1	-0-27000
Griezes moments cietā/mīkstā skrūvēšanas režimā atbilstīgi ISO 5393 (2017) ^A)	Nm 55/21 55/21
Maks. urbuma ∅
- Kokā mm 35 35
- Tēraudā mm 10 10
- Mūrī mm - 10
Instrumenta turētājs mm	1,5-13	1,5-13
Maks. skrūvju ∅	mm 10 10
Svars atbilstīgi EPTA-Procedure 01:2014 ^B)	kg 1,5-2,6 1,6-2,7
Ieteicamā apkārtējās vides temperatūra uzlādes laikā	°C	0 ... +35	0 ... +35
Pieļaujamā apkārtējā gaisa temperatūra darbības laikā ^A) un glabāšanas laikā	°C	-20 ... +50	-20 ... +50
Ieteicamie akumulatori		GBA 18V...ProCORE18V...	GBA 18V...ProCORE18V...
Ieteicamās uzlādes ierices		GAL 18...GAX 18...GAL 36...	GAL 18...GAX 18...GAL 36...

A) Mērijums 20-25 °C temperatūrā ar akumulatoru GBA 18V 2.0Ah.
B) Mérits ar GBA 18V 1.5Ah un GBA 18V 12Ah.

Informācija par troksni un vibrāciju

Trokšna emisijas vērtības noteiktas atbilstoši EN 62841-2-1.

GSR 18V-21

Elektroinstrumenta A-izsvarotais skañas spiediena limenis parasti sasniedz 73 dB(A). Mērijumu izkliede K = 5 dB.

Trokšna limenis darba laikā var pārsniegt šeit norāditās vērtības. Lietojiet līdzekļus dzirdes orgānu aizsardzībai! GSB 18V-21

Pēc A raksturlīknes izsvērtās elektroinstrumenta radītā troksņa tipiskās vērtības ir šādas: skaņas spiediena limenis 88 dB(A); skaņas jaudas limenis 99 dB(A). Mērijuma klūda K = 5 dB.

Lietojiet ierices dzirdes orgānu aizsardzībai!

GSR 18V-21 GSB 18V-21

Kopējā vibrācijas paātrinājuma vērtība a _h (vektoru summa trijos virzienos) un mērījumu izkliede K ir noteikta atbilstoši standartam EN 62841-2-1.

Urbšana
a_h	m/s2	<2,5	<2,5
K	m/s2	1,5	1,5
Triecienurbšana
a_h	m/s2	-	11
K	m/s2	-	1,5

Šajā pamācībā norādītais vibrācijas līmenis un instrumenta radītā trokšņa vērtība ir izmērīta atbilstoši standartā noteiktajai procedūrai un var tikt izmantota elektroinstrumentu savstarpējai salīdzināšanai. To var izmantot ari vibrācijas un trokšņa radītās papildu slodzes iepriekšējai novērtēšanai.

Šeit norādītais svārstību līmenis un instrumenta raditā trokšņa vērtība ir attiecināma uz elektroinstrumenta galvenajiem pielietojuma veidiem. Ja elektroinstruments tiek lietots netipiskiem mērķiem, kopā ar netipiskiem darbinstrumentiem vai nav vajadzīgajā veidā apkalpots, tā svārstību līmenis un raditā trokšņa vērtība var atšķirties no

194 | Latviešu

šeit norādītajām vērtībām. Tas var ievērojami palielināt svārstību un trokšņa radīto papildu slodzi kopējam darba laika posmam.

Lai precizi izvērtētu svārstību un trokšna radīto papildu slodzi zināmam darba laika posmam, jāņem vērā arī laiks, kad elektroinstruments ir izslēgts vai arī darbojas, taču faktiski netiek izmantots paredzētā darba veikšanai. Tas var ievērojami samazināt svārstību un trokšna radīto papildu slodzi kopējam darba laika posmam.

Veiciet papildu pasākumus, lai pasargātu strādājošo personu no vibrācijas kaitīgās iedarbības, piemēram, savlaicīgi veiciet elektroinstrumenta un darbinstrumentu apkalpošanu, uzturiet rokas siltas un pareizi plānojiet darbu.

Montāža

Veicot jebkurus darbus ar elektroinstrumentu (piemēram, apkalpošanu, darbinstrumentu nomaiņu utt.), kā arī pirms tā transportēšanas vai uzglabāšanas vienmēr izņemiet no elektroinstrumenta akumulatoru. leslēdzēja nejauša nospiešana var izraisīt savainojumu.

Akumulatora uzlāde

Norāde: akumulators tiek piegādāts dalēji uzlādētā stāvokli. Lai izstrādājums spētu darboties ar pilnu jaudu, pirms pirmās lietošanas pilnīgi uzlādējiet akumulatoru, pievienojot to uzlādes ierīcei.

Litija-jonu akumulatoru var uzlādēt jebkurā laikā, nebaidoties samazināt tā kalpošanas laiku. Akumulatoram nekaitē arī pārtraukums uzlādes procesā.

"Electronic Cell Protection (ECP)" (elektroniskās elementu aizsardzības) funkcija aizsargā litija-jonu akumulatoru pret dziļo izlādi. Ja akumulators ir izlādējies, īpaša aizsardzības sistēma izslēdz elektroinstrumentu: šādā gadījumā darbinstruments pārtrauc kustēties.

▶ Ja elektroinstruments ir automātiski izslēdzies, nemēginiet to no jauna ieslēgt, nospiežot ieslēdzēju. Šādas ricības dēl var tikt bojāts akumulators.

Izmantojiet tikai tehniskajos datos norādītās uzlādes ierīces. Vienīgi šis uzlādes ierīces ir piemērotas jūsu elektroinstrumentā izmantojamā litija-jonu akumulatora uzlādei.

Akumulatora iznemšana

Akumulatoram (7) ir divu pakāpju fiksators, kas lauj novērst tā izkrišanu, nejauši nospiežot akumulatora fiksatora taustinu (8). Laikā, kad akumulators ir ievietots elektroinstrumentā, to notur vietā atspere.

Lai izņemtu akumulatoru (7), nospiediet atbrīvošanas taustinu (8) un izvelciet akumulatoru no elektroinstrumenta. Nelietojiet šim nolūkam pārāk lielu spēku.

Akumulatora uzlādes pakāpes indikators

Akumulatora uzlādes pakāpes indikatora zalās LEDs diodes parāda akumulatora uzlādes pakāpi. Vadoties no drošības apsvērumiem, uzlādes pakāpe ir nolasāma tikai tad, ja elektroinstruments atrodas miera stāvokli.

Lai nolasītu akumulatora uzlādes pakāpi, nospiediet akumulatora uzlādes pakāpes nolasīšanas taustinu vai. Tas iespējams ari tad, ja akumulators ir izņemts no elektroinstrumenta.

Ja pēc akumulatora uzlādes pakāpes nolasīšanas taustiņa nospiešanas neiedegas neviena no uzlādes pakāpes indikatora LED diodēm, tas nozīmē, ka akumulators ir bojāts un to nepieciešams nomainīt.

Akumulatora tips GBA 18V...

LED diodes Uzlādes pakāpe

3 LED diodes deg pastāvīgi za|ā krāsā 60-100 %

2 LED diodes deg pastāvīgi zaļā krāsā 30–60 %

1 LED diode deg pastāvīgi zaļā krāsā 5-30 %

1 LED diode mirgo załā krāsā 0–5 %

Akumulatora tips ProCORE18V...

LED diodes Uzlādes pakāpe

5 LED diode deg pastāvīgi zaļā krāsā 80–100 %

4 LED diode deg pastāvīgi zaļā krāsā 60–80 %

3 LED diodes deg pastāvīgi zaļā krāsā 40–60 %

2 LED diodes deg pastāvīgi za|ā krāsā 20–40 %

1 LED diode deg pastāvīgi zaļā krāsā 5–20 %

1 LED diode mirgo załā krāsā 0–5 %

Darbinstrumenta nomaiņa (skatiet attēlu A)

Veicot jebkurus darbus ar elektroinstrumentu (piemēram, apkalpošanu, darbinstrumentu nomainu utt.), kā ari pirms tā transportēšanas vai uzglabāšanas vienmēr izņemiet no elektroinstrumenta akumulatoru. leslēdzēja nejauša nospiešana var izraisīt savainojumu.

Atveriet bezatslēgas urbjpatronu (2), griežot tās aploci virzienā ①, līdz urbjpatronā klūst iespējams ievietot darbinstrumenta kātu. levietojiet darbinstrumentu urbjpatronā.

Ar roku spēcīgi grieziet bezatslēgas urbjpatronas (2) aploci virzienā ②. Lidz ar to urbjpatrona ir aizvērusies, automatiski fiksējot darbinstrumentu.

Puteklu un skaidu uzsūkšana

Dažu materiālu, piemēram, svinu saturošu krāsu, dažu koksnes škirņu, minerālu un metālu putekļi var būt kaitīgi veselībai. Pieskaršanās šādiem putekļiem vai to ieelpošana var izraisīt alergiskas reakcijas vai elpošanas celu saslimšanu elektroinstrumenta lietotājam vai darba vietai tuvumā esošajām personām.

Atsevišku materiālu putekļi, piemēram, putekļi, kas rodas, zāgējot ozola vai dižskābarža koksni, var izraisīt vēzi, īpaši

tad, ja koksne iepriekš ir tikusi kimiski apstrādāta (ar hromātu vai koksnes aizsardzības līdzekļiem). Azbestu saturošus materiālus drīkst apstrādāt vienīgi personas ar īpašām profesionālām iemaņām.

• Darba vietai jābūt labi ventilējamai.
• Darba laikā ieteicams izmantot masku elpošanas celu aizsardzībai ar filtrēšanas klasi P2.

levērojiet jūsu valstī spēkā esošos priekšrakstus, kas attiecas uz apstrādājamo materiālu.

▶ Nepieļaujiet putekļu uzkrāšanos darba vietā. Putekļi var viegli aizdegties.

Lietošana

Uzsākot lietošanu

Akumulatora ievietošana

Piezime. Lietojot Jūsu elektroinstrumentam nepiemērotus akumulatorus, var rasties traucējumi elektroinstrumenta funkcionēšanā vai arī tas var tikt bojāts.

Lai novērstu elektroinstrumenta nejaušu ieslēgšanos, pārvietojiet griešanās virziena pārslēdzēju (10) vidējā stāvokli. levietojiet uzlādētu akumulatoru (7) elektroinstrumenta rokturī, līdz tas tur fiksējas ar skaidri sadzirdamu troksni un cieši piespiežas rokturim.

Griešanās virziena izvēle (skatiet attēlu B)

Ar griešanās virziena pārslēdzēju (10) var mainīt elektroinstrumenta griešanās virzienu. Ja ir nospiests ieslēdzējs (11), tas nav iespējams.

Griešanās virziens pa labi: veidojot urbumus un ieskrūvējot skrūves, pārvietojiet griešanās virziena pārslēdzēju (10) līdz galam pa kreisi.

Griešanās virziens pa kreisi: lai atskrūvētu vai izskrūvētu skrūves un noskrūvētu uzgriežnus, pārvietojiet divpusējo griešanās virziena pārslēdzēju (10) līdz galam pa kreisi.

Darba režima izvěle

Urbšana

GSR 18V-21

Pagrieziet griezes momenta regulēšanas gredzenu (3) pret simbolu „Urbšana”.

GSB 18V-21

Pagrieziet darba režima regulēšanas gredzenu (4) pret simbolu „Urbšana”.

Skrūvēšana

GSR 18V-21

Pagrieziet griezes momenta regulēšanas gredzenu (3) pret vēlamā griezes momenta atzīmi.

GSB 18V-21

Pagrieziet darba režima regulēšanas gredzenu (4) pret simbolu „Skrūvēšana”. Pagrieziet griezes momenta regulēšanas gredzenu (3) pret vēlamā griezes momenta atzīmi.

Triecienurbšana

GSB 18V-21

Pagrieziet darba režima regulēšanas gredzenu (4) pret simbolu „Triecienurbšana”.

leslēgšana un izslēgšana

Lai ieslēgtu elektroinstrumentu, nospiediet ieslēdzēju (11) un turiet to nospiestu.

LED darba lampa (9) iedegas, daļēji vai līdz galam nospiežot ieslēdzēju (11), un ľauj apgaismot apstrādes vietu nepietiekoša apgaismojuma gadījumā.

Lai izslēgtu elektroinstrumentu, atlaidiet ieslēdzēju (11).

Griešanās ātruma regulēšana

leslēgta elektroinstrumenta griešanās ātrumu var bezpakāpju veidā regulēt, mainot spiedienu uz ieslēdzēju (11).

Viegli nospiežot ieslēdzēju (11) elektroinstrumenta darbvārpsta sāk griezties ar nelielu ātrumu. Palielinot spiedienu, pieaug ari griēšanās ātrums.

Griezes momenta iestatišana

Griežot griezes momenta iestatīšanas gredzenu (3), vajadzigo griezes momentu var iestatīt 20 pakāpēs. Griezes momentam sasniedzot izvēlēto vērtību, darbinstruments pārstāj griezties.

Mehāniskā pārnesumu pārslēgšana

Pārnesumu pārslēdzēju (5) var pārvietot gan tad, ja elektroinstruments nedarbojas, gan arī tā darbības laikā. Taču to nav ieteicams darīt laikā, kad elektroinstruments tiek darbināts ar pilnu slodzi vai ar maksimālu griešanās ātrumu.

Pärnesums 1:

neliels griešanās ātrums, kas piemērots liela diametra urbumu veidošanai un skrūvju ieskrūvēšanai.

Pärnesums 2:

liels griešanās ātrums, kas ir piemērots urbumu veidošanai ar neliela diametra urbjiem.

Termoatkarīga aizsardzība pret pārslodzi

Darbinot elektroinstrumentu paredzëtajä veidä, to nevar pârslogot. Pârāk lielas noslodzes gadijumā vai arpus akumulatora temperatūras pieļaujamo vērtību diapazona, elektroinstruments izslēdzas un tā LED diode sāk mirgot. Pirms darba turpināšanas laujiet elektroinstrumentam atdzist.

Norādījumi darbam

▶ Vienmēr pabīdiet pārnesumu pārslēdzēju vai pagrieziet darba režimu pārslēdzēju līdz galam.

Pretējā gadījumā elektroinstruments var tikt bojāts.

- Kontaktëjiet darbinstrumentu ar uzgriezni vai skrüvi tikai laikä, kad elektroinstruments ir izslëgts. Rotëjošs darbinstruments var noslidët no skrüves galvas.

Lai iznemtu skrūvgrieža uzgali vai universālo turētāju, drīkst lietot palīgrīkus.

196 | Lietuvių k.

Darbs ipaši puteklainos apstāklos var izraisīt elektroinstrumenta atteikumu. Ja elektroinstruments pēkšni pārtrauc darboties, izņemiet no tā ogles sukas un tās pārbaudiet (skatīt sadaļu „Ogles suku nomaiņa“).

Apkalpošana un apkope

Apkalpošana un tirišana

Veicot jebkurus darbus ar elektroinstrumentu (piemēram, apkalpošanu, darbinstrumentu nomaiņu utt.), kā arī pirms tā transportēšanas vai uzglabāšanas vienmēr izņemiet no elektroinstrumenta akumulatoru. leslēdzēja nejauša nospiešana var izraisit savainojumu.
▶ Lai elektroinstruments darbotos droši un bez atteikumiem, regulāri tīriet tā korpusu un ventilācijas atveres.

Ogles suku nomaiņa (skatiet attēlu C)

Aptuveni reizi 2–3 mēnešos pārbaudiet ogles suku garumu un, ja nepieciešams, nomainiet abas ogles sukas.

Nekādā gadījumā nenomainiet tikai vienu ogles suku!

Norāde: izmantojiet tikai no firmas Bosch piegādātās ogles sukas, kas ir piemērotas šim izstrādājumam.

• Ar piemērotu skrūvgriezi noskrūvējiet suku vāciņus (6).
• Nomainiet ar atsperi piespiestās ogles sukas (14) un no jauna uzskrūvējiet suku vāciņus.

Klientu apkalpošanas dienests un konsultācijas par lietošanu

Klientu apkalpošanas dienests atbildės uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves dalām. Kopsalikuma attēlus un informāciju par rezerves dalām Jūs varat atrast interneta vietnē:

www.bosch-pt.com

Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā rast atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem.

Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma marķējuma plāksnītes.

Latvijas Republika

Robert Bosch SIA

Bosch elektroinstrumentu servisa centrs

Mūkusalas ielā 97

LV-1004 Riga

Tālr.: 67146262

Telefakss: 67146263

E-pasts: [e-mail]

Papildu klientu apkalpošanas dienesta adreses skatiet šeit:

Ieteicamajiem litija jonu akumulatoriem ir piemērojami Bīstamo kravu aprites likuma noteikumi. Lietotājs var

transportēt akumulatorus ielu transporta plūsmā bez papildu nosacijumiem.

Pārsūtot tos ar trešo personu starpniecību (piemēram, ar gaisa transporta vai citu transporta agentūru starpniecību), jāievēro īpaši sūtījuma iesainošanas un markešanas noteikumi. Tāpēc sūtījumu sagatavošanas laikā jāpieaicina bīstamo kravu pārvadāšanas speciālists.

Pārsūtiet akumulatoru tikai tad, ja tā korpuss nav bojāts. Aizlimējiet valējos akumulatora kontaktus un iesainojiet akumulatoru tā, lai tas iesainojumā nepārvietotos. Lūdzam ievērot ari ar akumulatoru pārsūtišanu saistītos nacionālos noteikumus, ja tādi pastāv.

Atbrīvošanās no nolietotajiem izstrādājumiem

Nolietotie elektroinstrumenti, akumulatori, piederumi un iesainojuma materiāli jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā.

Neizmetiet nolietotos elektroinstrumentus, akumulatorus un baterijas sadzīves atkritumu tvertnē!

Tikai EK valstim.

Saskaņā ar Eiropas Savienības direktīvu 2012/19/ES par nolietotajām elektriskajām un elektroniskajām ierīcēm un šis direktīvas atspoguļojumiem nacionālajā likumdošanā, lietošanai nederīgi elektroinstrumenti un saskaņā ar Eiropas Savienības direktīvu 2006/66/EK, bojāti vai izlietoti akumulatori/baterijas ir jāsavāc atsevišķi un jānogādā otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. Ja elektriskās un elektroniskās ierīces netiek atbilstoši utilizētas, tās var kaitēt videi un cilvēku veselibai iespējamās bīstamo vielu klātbūtnes dēļ.

Akumulatori/baterijas:

Litija-jonu:

Lüdzam ievērot sadaļā "Transportēšana" sniegtos norādījumus (skatit „Transportēšana“, Lappuse 196).

Lietuvių k.

Saugos nuorodos

◀jā bā ābī zār bī qī (a)
