Typ produktu	Tlačidlo s ambientnou obrazovkou
Značka	Niko
Model	550-13040
Rozmery obrazovky (V x Š x H)	45 × 45 × 32 mm
Hĺbka zapustenia	20 mm
Hmotnosť	Približne 100 g
Napájanie	26 Vdc (TBTS)
Teplota okolia	0 °C až 50 °C
Obrazovka	Farebne podsvietený
Hlavné funkcie	Aktivácia prednaprogramovaných ambientných scén (osvetlenie, rolety, žalúzie) pomocou navigácie a potvrdzovacieho tlačidla
Počet piktogramov	8 voliteľných z 20
Pripojenie	Dvojvodičový zbernicový kábel na konektor BB
Inštalácia	Na štandardnú zapustenú krabicu s mostíkom 60x71 mm
Kompatibilita krycích doštičiek	Sría Niko Pure, Niko Intense, Niko Original
Údržba a čistenie	Utrite jemnou suchou handričkou; nepoužívajte abrazívne prostriedky
Bezpečnosť	Veľmi nízke bezpečné napätie (TBTS)
Náhradné diely a opraviteľnosť	Mostík a konektory sú vymeniteľné; kontaktujte popredajný servis Niko
Všeobecné informácie	Použitie v interiéri; stupeň krytia IP20

Často kladené otázky - 55013040 Niko

Ako nainštalovať tlačidlo s ambientnou obrazovkou?

Pripevnite mostík na štandardnú zapustenú krabicu, pripojte zbernicový kábel ku konektoru BB (označený písmenami BB), potom priskrutkujte mostík. Dokončite krycou doštičkou Niko.

Ako aktivovať ambientnú scénu?

Prejdite prstom po tlačidle na zapnutie obrazovky, navigujte tlačidlami hore/dole na požadovaný piktogram, potom stlačte tlačidlo C na potvrdenie.

Čo robiť, ak obrazovka zostane vypnutá?

Skontrolujte pripojenie zbernicového kábla (26 Vdc) a či je inštalácia Niko Home Control pod napätím. Ak problém pretrváva, kontaktujte podporu Niko.

Môžem upraviť prednaprogramované ambientné scény?

Ambientné scény sú nastavené pri programovaní inštalácie pomocou softvéru Niko Home Control. Nemôžete ich priamo meniť na obrazovke.

Môže sa ambientná obrazovka používať ako termostat?

Nie, tento model (550-13040) je iba ambientná obrazovka. Termostat je samostatný model (termostat s ekologickou obrazovkou). Pre ostatné modely si pozrite návod.

Aká je prevádzková teplota?

Prevádzkové napätie je 26 Vdc pri veľmi nízkom bezpečnom napätí (TBTS).

Ako čistiť obrazovku?

Jemne utrite mäkkou suchou handričkou. Nepoužívajte čistiace alebo abrazívne prostriedky.

Čo robiť, ak tlačidlo nereaguje?

Uistite sa, že obrazovka je zapnutá prejdením prsta po tlačidle. Ak sa nič nedeje, skontrolujte napájanie a kabeláž. V prípade potreby resetujte inštaláciu.

Aké krycie doštičky sú kompatibilné?

Doštičky zo sérií Niko Pure, Niko Intense a Niko Original sú kompatibilné.

Kde si môžem stiahnuť kompletný návod?

Návod je k dispozícii na bezplatné stiahnutie na notice-facile.com vo formáte PDF. Preklad si môžete vyžiadať aj e-mailom.

NÁVOD NA OBSLUHU 55013040 Niko

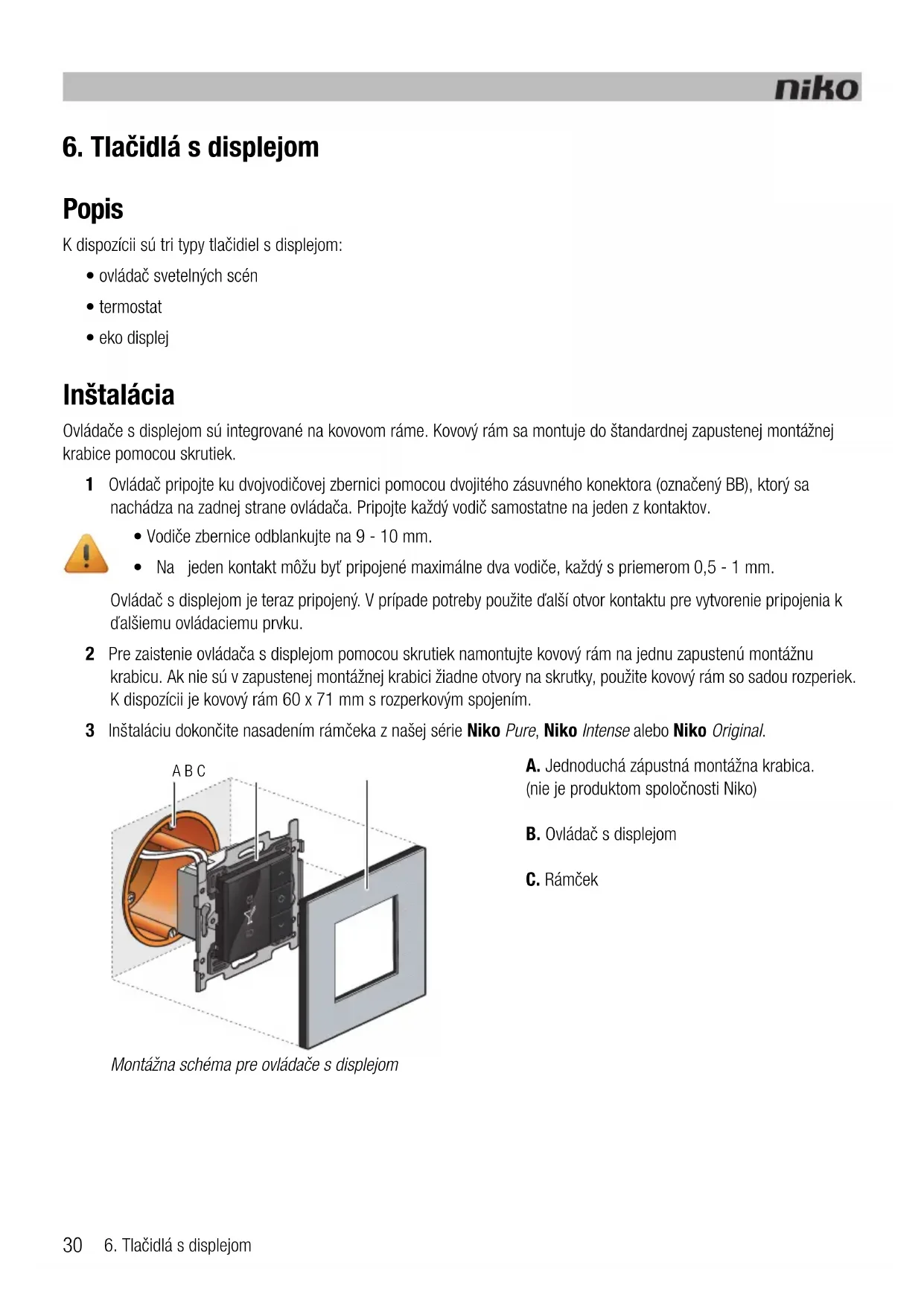

Ovladace s displejom su integrované na kovovom rame. Kovovy ram sa montuje do štandardnej zapustenej montážnej krabice pomocou skrutiek.

1 Ovladač pripoje ku dvojvodičovej zbernici pomocou dvojiteho zasuvného konektora (označený BB), ktorý sa nachadza na zadnej strane ovládača. Pripojte každý vodič samostatne na jedem z kontaktov.

Vodice zbernice odbrankujte na 9 - 10 mm.
- Na jeder kontakt możu byt pripojené maximálne dva vodice, kaźdy's priemerom 0,5 - 1 mm.

Ovladač s displejom je teraz pripojený. V pripe potreby použite dalsí otvor kontaktu pre vytvorenie pripojenia k dalsiemu ovladaciemu prvku.

Ovladač nastavenia svetelnych scén sa používa na vyber jegného z predprogramovaných nastavení svetelnych scén.

Nastavenie svetelnych scen je kombinaciou nastaveni vystupu pre osvetlenie, rolety, markizy, atd'.

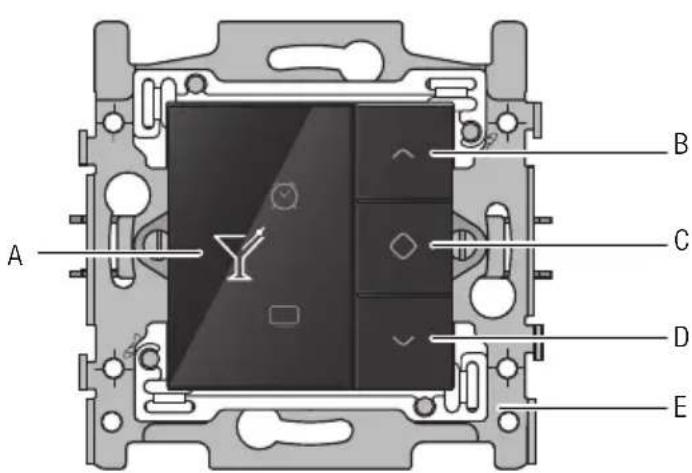

Prehlad

550-13040

A. Displej
B. Navigacne tlacdido (nahor)
C. Aktivación
D. Navigacne tlacdido (nadol)
E. Kovový rám

Prevádzka

Nastavenia svetelnych scen su ulozené poças programovacej fázy instalácie. Softver zahrna 20 piktogramov, z ktorych pre ovládač je možné zvolit si maximálne 8. Ku každému z danych piktogramov je následne priadné jestra alebo viacero akci, aby bolo možné vytvorit ideálnu svetelnú scenu pre každu priležitost'.

Pre aktiváciu svetelnych scen:

1 Pre rozsvietenie displeja sa dotknite jegneho z tlacidiel. Ak sa displej nepouziva, za ucelom setrenia energie stmayne.
2 Stlacajte navigacne tlacdla az Pokym sa nezobrazpiktogram zeelanej svetelnej sceny.
3 Stlacte tlaclidlo "C".

Piktogram zmení farbu na jantárovú a dostane tak po celú dobu aktivácie svetelnej sceny.

Svetelné sceny je moźne taktież aktivovat snímačmi integrovanymi v instalaci Niko Home Control. Tuto moźnost si moźete zvolit pri programovani instalacja.

Instalácia

Pozri Instalácia na strane 30.

Technické udaje

• podsvietenyfarebnydisplej
• k'ludové napatie: 26 Vdc (SELV, bezpečné malé napatie)
  prevadzková teplota:0-50°C
• rozmery displeja: 45 × 45 × 32 mm( HxWxD)
• híbka zapustenia: 20 mm

6.2. Termostat

Popis

Pomocou funkcie izbového termostatu možete zvolit moznosti kúrenia alebo chladenia pre niedolko roznych zón alebo miestnosti. Izbový termostat pracuje v spojení s modulom pre kúrenie alebo chladenia. Pozri Modul pre kúrenie/chladenie na strane 103

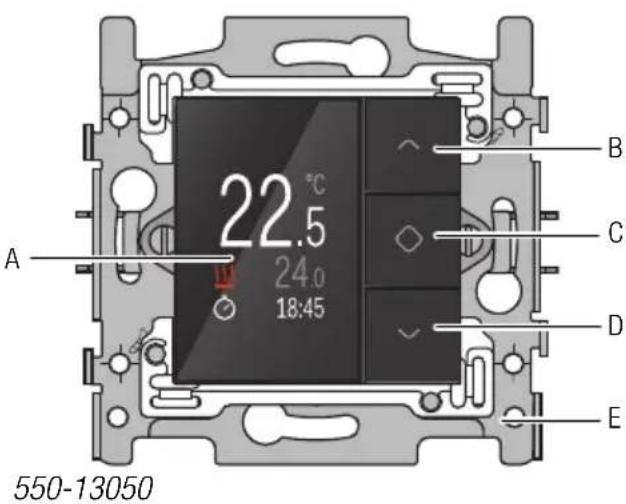

Prehlad

A. Displej
B. Vys'sie nastavenie alebo navigacné tlacdillo (nahor)
C. Potvrdenie/Menu
D. Nizsie nastavenie alebo navigacné tlacdido (nadol)
E. Kovov'ram

Prevádzka

Kazdy termostat moze byt naprogramovany samostatne. Na vyber su k dispozicii tri tyzdenné programy: dva pre funkciu kurenia a jeder pre funkciu chladenia. Okrem toho je k dispozicii 5 pevnych nastaveni teploty (DEN, NOC, EKO, CHLAD a VYPNUT). Pouzit mozte bud predprogramované nastavenia alebo zadat vlastné.

Pri vybere jegneho z predprogramovanych tyzdennych programov alebo teplotnych nastaveni postupujte pod'anasledovnych krokov:

1 Pre rozsvietenie displeja sa dotknite jegneho z tlačidiel. Ak sa displej nepouživa, za učelom šetrenia energie stmayne.

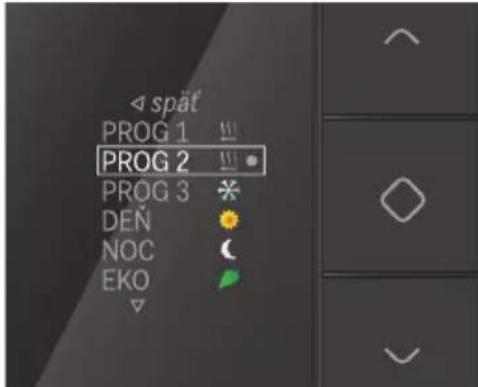

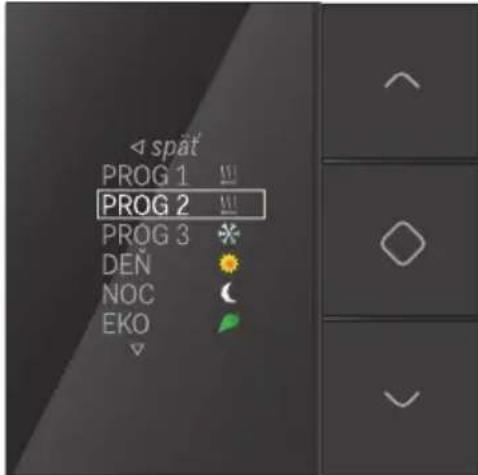

2 Pre zobrazenie menu stlačte a podržte tlacidlo "C". Zobrazí sa nasledovná obrazovka:

3 Prejdite na tyzdenny program alebo teplotné nastavenie podla svojho vyberu a stlache tlacidlo "C".

V système su od vyrobcu predprogramované nasledovné teplotné nastavenia:

DEN 21°C
NOC 16°C
EKO 18°C
CHLAD 24°C
VYPNU'T 7°C

V système su od vyrobcu predprogramované nasledovné teplotné nastavenia:

PROG1 Pracovný deč:	06:00 => 08:00 DEN 08:00 => 16:00 NOC 16:00 => 18:00 EKO 18:00 => 22:00 DEN 22:00 => 06:00 NOC
	Vikend: 08:00 => 22:00 DEN 22:00 => 08:00 NOC
PROG2 Pracovný deč:	08:00 => 22:00 DEN 22:00 => 08:00 NOC
	Vikend: 08:00 => 22:00 DEN 22:00 => 08:00 NOC
PROG3 Pracovný deč:	16:00 => 19:00 CHLAD 19:00 => 16:00 VYPNUTÜ
	Vikend: 10:00 => 19:00 CHLAD 19:00 => 10:00 VYPNUTÜ

Použivatelia možu upravovat tieto nastavenia podla svojich potrieb.

Uprava prednastavenych nastaveni

Ak chcete zmenit'jidno z predprogramovanych nastaveni:

1 Pre rozsvietenie displeja sa dotknite jegneho z tlacidiel. Ak sa displej nepouziva, za ucelom setrenia energie stmayne.

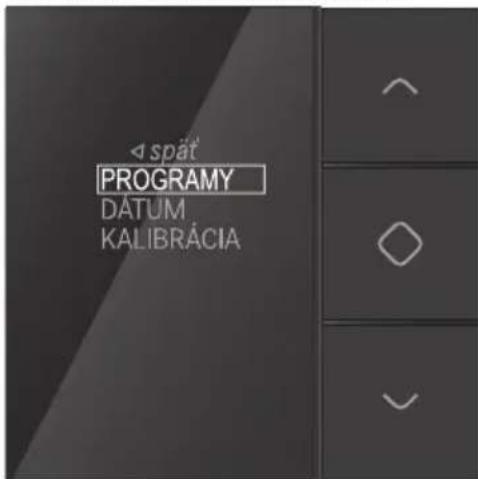

2 Drzte stlacene tlacidlo "C", až kym sa neobjav nasledovna obrazovka:

Podla vásho vyberu teraz možete vybrať a zmenit týzdenný program alebo teplotu.

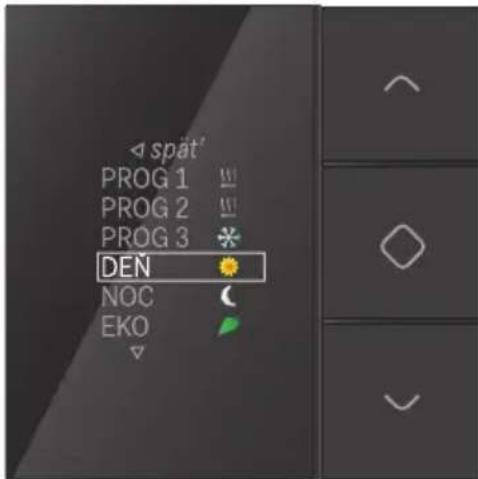

Zmena pevnych nastaveni teplot

Ak chcete zmenit{jednu z pavne nastavenych teplo:

1 Prejdite na nastavenie teploty, ktore chcete zmenit.

2 Stlacte tlacidio "C".

Tyzdenné programy obsahuju jeder alebo viac Dennych programov. Tie je mozné individualse menit alebo pridavat.

Pre vyber penného programu:

1 Prejdite na tyzdenny program, ktory chcete zmenit.

2 Stlacte tlacidlo "C".

3 Ak chcete zmenit existujuci Denny program, vyberte bud tyzden alebo vikend.

Zvolte pridat', ak chcete pridat novy denny program.

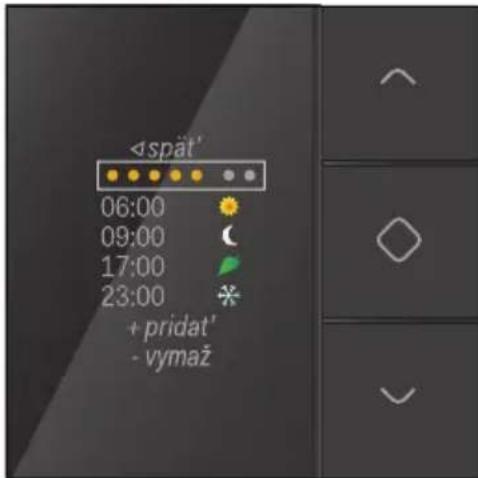

4 Stlacte tlacidlo "C". Zobrazi sa denny program:

Teraz moźete)denny program menit, pridávat nové Časové a teplotné nastavenia alebo zmazat existujúce nastavenia.

Pre zmenu penného programu:

1 Vyberte týžden alebo víkend a stlačte tlacidlo "C". Zobrázi sa nasledovná obrazovka:

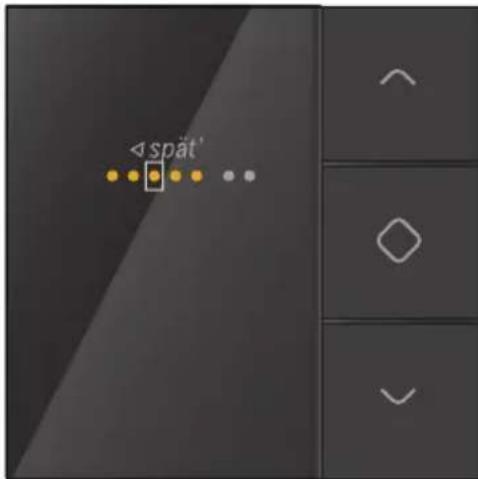

2 Použite navigacné tlacidla pre prechadzanie Jednotlivymi dni v týzdni. Pre aktiváciu alebo deaktiváciu zvoleného dna stlacte tlacidlo "C".
3 Pomocou navigacnych tlacidiel prejdite na spa t a stlacte tlacidlo "C". Zobrazi sa nasledovna obrazovka:

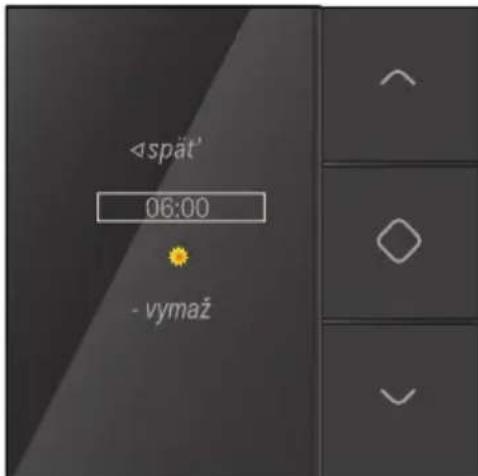

4 Vyberte nastavenie Času a teploty, ktoré chcete zmenit' a stlačte tlacidlo "C". Zobrázi sa nasledovná obrazovka:

5 Pomocou navigacnych tlaeidiel nestavte novy cas. Po dokcni nastavenie stlacte tlacidlo "C".
6 Nastavte novú teplou a stlačte tlacidlo "C".

Nové nastavenie teploty je teraz ulożene a budete presmerovany na predchádzajúcu obravoku.

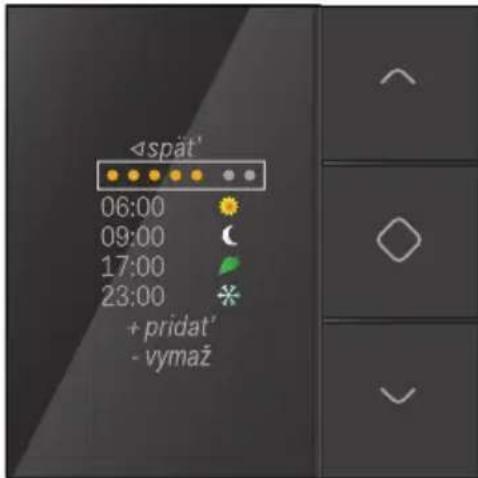

7 Vyberte spat, kym sa nedostanete na nasledovnu obrazovku:

8 Opakujte kroky 4 až 7 pre všetky Časové a teplotné nastavenia, ktoré chcete zmenit alebo pridat.

• Zmenené nastavenia datumu a Času cez izbový termostat sa budú vztahovat' na celú instaláciu Niko Home Control.
• Dátum a Čas je moźne zmenit taktiéz pomocou programovania alebo uživateškého softveru.

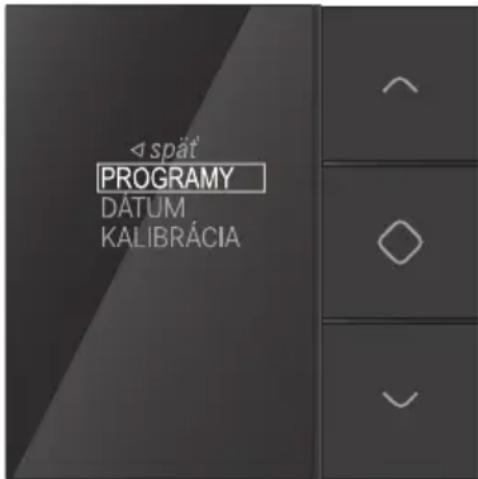

1 Na nasledovnej obrazovke prejdite na DATUS:

2 StlaCTe tlaCidlo "C".
Tu możete upravovat rok, mesiac, den, hodiny a minúty.
3 Vyberte nastavenie, ktoré chcete zmenit' a stlačte tlacidlo "C".
4 Pre zadanie nového nastavenia použite navigáné tlacidlá a stlačte tlacidlo "C".
5 Pomocou navigacnchy tlaeidiel prejdite na spa'a stlacte tlaicidlo "C".

Kalibrácia termostatu

Ak sa teplota termostatu liši od aktuálnej teploty, je potrebné termostat nakalibrovat.

• Termostat kalibrujte iba ak bola instalácia použivaná poças minimálne dvoch hodín, pretoze to zaistí, ze zobrażné teplota sa už stabilizovala.
• Nevykonávajte kalibráciu termostatu pri extremnych teplotných podmienkach.

1 Pomocou teplomeru zmerajte teplotu v strede miestosti.

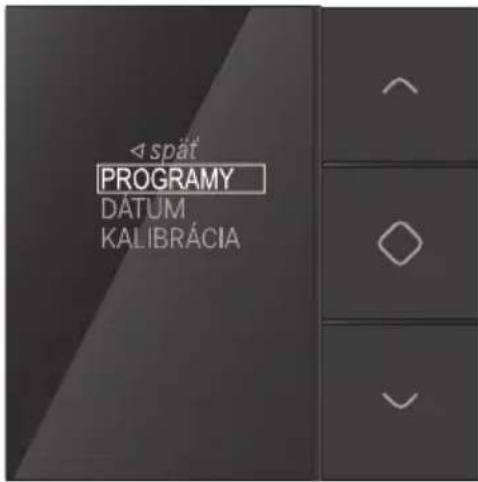

2 Na nasledovnej obrazovke prejdite na KALIBRÁCIA:

3 Stlacte tlacidlo "C".
4 Použite navigáčné tlacidlá, až kým sa teplota na disleji nebude zhodovat's teplotou v strede miestnosti. Stlačte tlacidlo "C".

Teplotu na displeji mozete zvyit' alebo znizit o jest' stipnov.

5 Pomocou navigacnych tlaeidiel prejdite na spa't a stlachte tlacidlo "C".

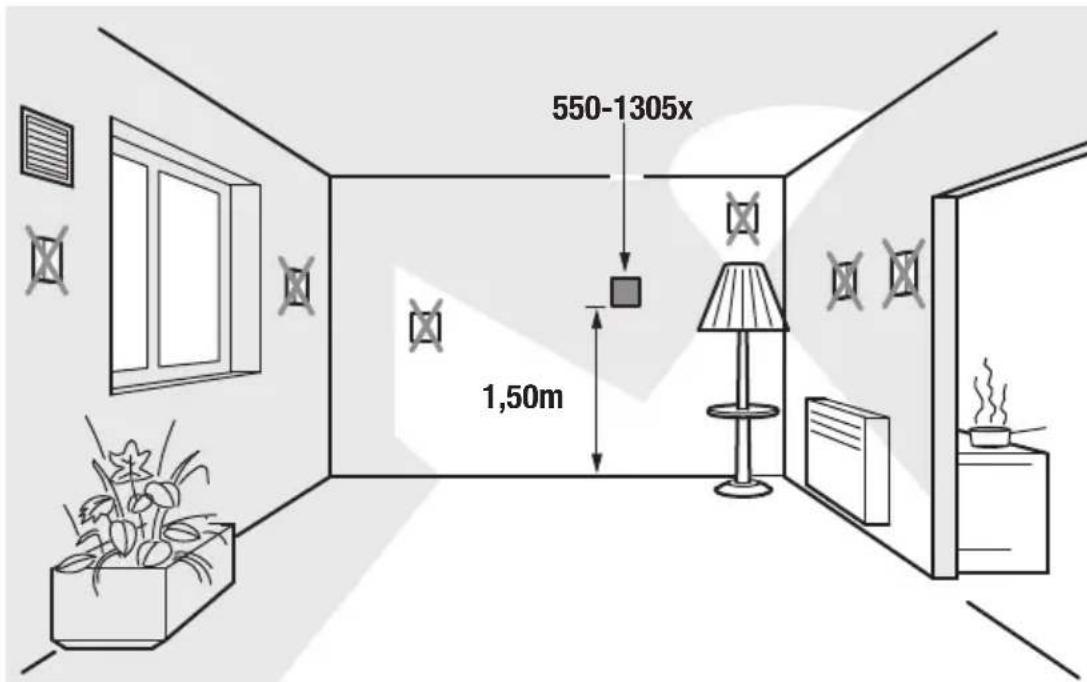

Instalácia

Termostat moze byt namontovan y do akejkolvek miestnosti vybavenej podlahovym kurenim, radiatorom, vykurovacim telesom alebo chladiacou Jednotkou. Ovlada kurenie alebo chladenie miestnosti, v ktorej je namontovany.

Termostat pracuje správné iba v pripline ak sa da teplota v miestnosti presne zmerat. Snažte sa eliminovat co najvica faktorov, ktoré mozu branit schopnosti termostatu presne ovladat teplotu miestnosti.

Termostat NEMONTUJTE:

• na miesto s priamym slnechny'm svetlom.
• na extierérovú stenu.
• v bezprostrednej blízkosti zdroja tepla (ohrievač, radiátor, atd.). alebo elektrického zariadenia, ktoré moze vyžarovat teplo (TV. počitač, atd.).
• zazáves.

Zabrante cirkulaci vzduchu za termostatom. V pripe potreby, vyplnte akekolvek medzery v zapustenej montanezj krabici alebo kablovode zbernice PU penou.

Pozri Instalácia na strane 30.

Technické udaje

podsvietenyfarebnydislej
- kfludové napatie: 26 Vdc (SELV, bezpečné malé napatie)
prevadzková teplofa:5-40°C
- rozmery displeja: 45 × 45 × 32 mm( VxSxH)
- híbka zapustenia: 20 mm
- davon/tyżdenne programme
- 5 teplotnychnch nastaveni: den, noc, eko, vypnut' a chlad
presnost'regulacie teploty: 0.5^
- v sulade s IEC60730-2-9, EN 50491-5-2, EN 50491-2 a EN 50090-2-3
- trieda ochrany: IP20

6.3. Eko displej

Popis

Eko displej umožnjue používatěovi sledovat spotrebu energia a vody a prípadne aj množstvo energia vytvorenej v jeho domácnosti. Je moźné ho taktiež použit na aktivovanie eko funkcie alebo funkcie simulácie prítomnosti.

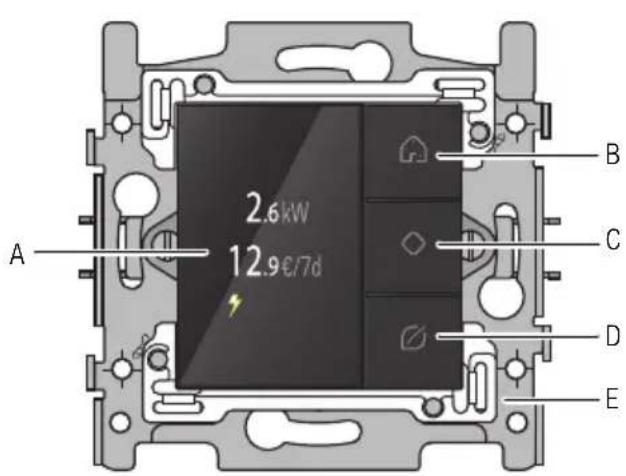

Prehlad

550-13080

A. Displej
B. Tlačidlo simulácie pritomnosti
C. Potvrdenie/Menu/Prepinanie medzi obrazovkami
D. Eko tlačidlo
E. Kovový rám

Prevádzka

Podrobnosti o spotrebe

Eko displej zobrazije informacie o spotrebe elektrickej energia, plynu a vody aka aj množstvo vyprodukovanej energia v domácnosti. Pozri Merače spotreby elektriny na strane 58. Typ zobrazenych informáci závisi od typu nainstalovanych meračov. Merač spotreby elektriny meria spotrebu elektrickej energia alebo jej vyrobu. Počitadlo impulsov meria spotrebu elektrickej energia, plynu a vody.

Aktuálna spotreba elektricnej energia je vyjadrená vo W alebo kW, pričom spotreba plynu je vyjadrená v m³. Naspodu je zobrazné celková spotreba energia za daný týžden vyjadrená v EUR alebo GBP.

Eko fungcia sa vztahuje na vsetky svetla a pripojené okruhy, ktoré si použivatel' zełá vypnút, kad odchodza z domu. Pri programovani instalacie moźete urcit vystupy, ktoré majú byt' v tejto funkcii zahrnuté.

Pre aktiváciu funkcie eko stlačte eko tlacidlo. Znizenie spotreby energia sa prejaví okamžite.

Simulácia pritomnosti

Simulación prítomosti umozhujepouživatešovi aktivovat automaticke zapinanie svetiel v určenom chase. Následne sa zdá akoby sa niedto nachadzal doma. Pri programovani instalación sa možete sami rozhodnút, ktoré svetlá by mali byt' zahrnuté do funkcie simulación prítomosti, akó, a aj kedy sa majú zapinat a akó dlho majú byt' zapnute.

Pre aktiváciu funkcie simulácie pritomnosti stlačte tlacidlo simulácie pritomnosti.

Montáž

Eko displej montujte:

• mimo priameho slnechného ziarenia.
• ved'a dverí, ktoré sa njčastejšie použivajú pri odchode z domu.

Pozri Instalacia na strane 30.

Technické udaje

podsvietenyfarebnydislej
- kIudové napatie: 26 Vdc (SELV, bezpečné malé napatie)
prevadzková teplota: 5 - 45^
- rozmery displeja: 45 × 45 × 32 mm( VxSxH)
- híbka zapustenia: 20 mm
- tyzdenná spotreba energia v EUR alebo GBP
- v sulade s IEC60730-2-9, EN 50491-5-2, EN 50491-2 a EN 50090-2-3
