55013040 - Maison intelligente Niko - Notice d'utilisation et mode d'emploi gratuit

Caractéristiques techniques	Interrupteur intelligent Niko 55013040, compatible avec les systèmes de maison intelligente.
Utilisation	Permet de contrôler l'éclairage et d'autres appareils connectés via une application mobile ou un assistant vocal.
Maintenance et réparation	Vérifier régulièrement les connexions et mettre à jour le firmware via l'application pour assurer un fonctionnement optimal.
Sécurité	Conforme aux normes de sécurité électrique, protection contre les surcharges et les courts-circuits.
Informations générales	Installation facile, nécessite un accès à un réseau Wi-Fi pour fonctionner correctement.

FOIRE AUX QUESTIONS - 55013040 Niko

Comment installer le Niko 55013040 dans ma maison intelligente ?

Pour installer le Niko 55013040, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous que votre système électrique est éteint avant de commencer l'installation.

Le Niko 55013040 est-il compatible avec d'autres systèmes de maison intelligente ?

Oui, le Niko 55013040 est compatible avec plusieurs systèmes de maison intelligente. Vérifiez les spécifications pour vous assurer de la compatibilité avec votre système existant.

Que faire si le Niko 55013040 ne se connecte pas à mon réseau Wi-Fi ?

Assurez-vous que votre routeur est allumé et fonctionne correctement. Vérifiez également que vous entrez le bon mot de passe Wi-Fi et que le Niko 55013040 est à portée du routeur.

Comment réinitialiser le Niko 55013040 ?

Pour réinitialiser le Niko 55013040, maintenez enfoncé le bouton de réinitialisation situé sur l'appareil pendant environ 10 secondes jusqu'à ce que le voyant clignote.

Le Niko 55013040 peut-il être contrôlé à distance ?

Oui, vous pouvez contrôler le Niko 55013040 à distance via l'application mobile compatible. Assurez-vous que l'appareil est connecté à Internet.

Quel est le délai de réponse du Niko 55013040 ?

Le délai de réponse du Niko 55013040 dépend de votre connexion Wi-Fi, mais il est généralement inférieur à 1 seconde dans des conditions optimales.

Comment mettre à jour le firmware du Niko 55013040 ?

Pour mettre à jour le firmware, ouvrez l'application mobile, accédez aux paramètres de l'appareil et sélectionnez 'Vérifier les mises à jour'. Suivez les instructions à l'écran.

Que faire si l'application mobile ne détecte pas le Niko 55013040 ?

Vérifiez que le Niko 55013040 est sous tension et connecté au même réseau Wi-Fi que votre smartphone. Redémarrez l'application et essayez de nouveau.

Le Niko 55013040 consomme-t-il beaucoup d'énergie ?

Le Niko 55013040 est conçu pour être économe en énergie. Sa consommation dépend de l'utilisation, mais elle est généralement faible en mode veille.

Où puis-je trouver des pièces de rechange pour le Niko 55013040 ?

Les pièces de rechange pour le Niko 55013040 peuvent être achetées auprès de revendeurs autorisés ou directement sur le site web de Niko.

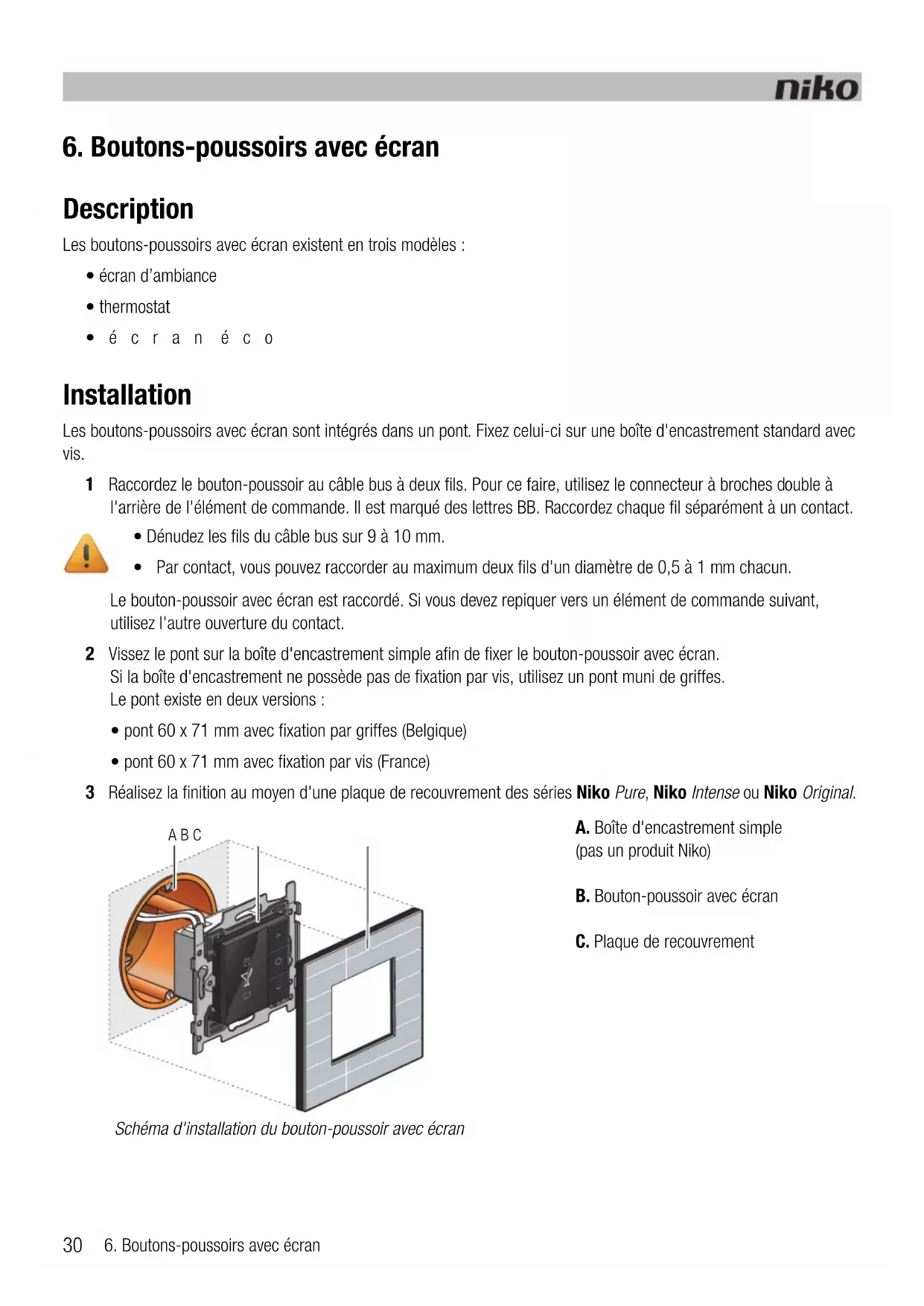

MODE D'EMPLOI 55013040 Niko

Description

Les boutons-poussoirs avec écran existent en trois modèles :

• écran d'ambiance
• thermostat écran éco

Installation

Les boutons-poussoirs avec écran sont intégrés dans un pont. Fixez celui-ci sur une boîte d'encastrement standard avec des vis.

1 Raccordez le bouton-poussoir au câble bus à deux fils. Pour ce faire, utilisez le connecteur à broches double à l'arrière de l'objet de commande. Il est marqué des lettres BB. Raccordez chaque fil séparément à un contact.

• Dénudez les fils du câble bus sur 9 à 10 mm.
• Par contact, vous pouvez raccorder au maximum deux fils d'un diamètre de 0,5 à 1 mm chacun.

Le bouton-poussoir avec écran est raccordé. Si vous devez rebrancher vers un élément de commande suivant, utilisez l'autre ouverture du contact.

2 Vissez le pont sur la boîte d'encastrement simple afin de fixer le bouton-poussoir avec écran. Si la boîte d'encastrement ne possède pas de fixation par vis, utilisez un pont muni de griffes. Le pont existe en deux versions :

• pont 60 x 71 mm avec fixation par griffes (Belgique)
• pont 60 x 71 mm avec fixation par vis (France)

3 Réalisez la finition au moyen d’une plaque de recouvrement des séries Niko Pure, Niko Intense ou Niko Original.

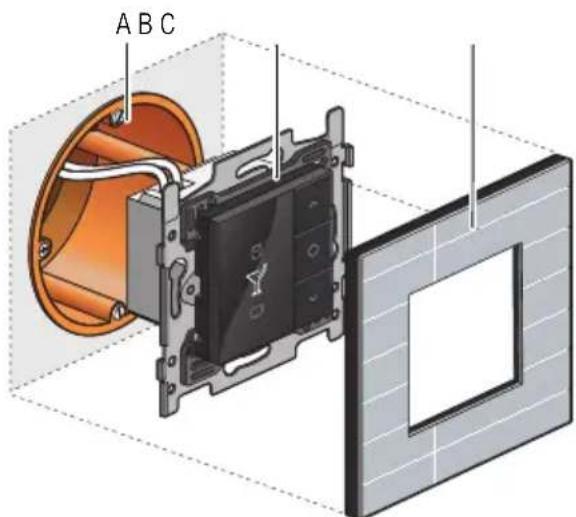

Schéma d'installation du bouton-poussoir avec écran

A. Boîte d'encastrement simple (pas un produit Niko) B. Bouton-poussoir avec écran C. Plaque de recouvrement

Description

L'écran d'ambiance permet à l'occupant de la maison d'activer une des ambiances préprogrammées. Une ambiance est une combinaison de réglages de l'éclairage, des volets, des stores, etc.

Aperçu

550-13040

A. Écran B. Touche de navigation (haut) C. Activer D. Touche de navigation (bas) E. Pont

Fonctionnement

Les ambiances sont paramétrées lors de la programmation de l'installation. Le logiciel contient 20 pictogrammes parmi lesquels huit peuvent être sélectionnés. Une ou plusieurs actions sont associées à ces huit pictogrammes afin de créer l'ambiance voulue.

Pour activer une ambiance :

1 Effleurez une touche afin d’éclairer l’écran. Par défaut, l’écran est en veille afin d’économiser l’énergie. 2 Appuyez sur les touches de navigation jusqu’à ce que le pictogramme correspondant à l’ambiance souhaitée apparaisse. 3 Appuyez sur la touche « C »

Le pictogramme prend une couleur orange. Il conserve cette couleur tant que l'ambiance est activée.

Les ambiances peuvent également être activées par des capteurs intégrés dans l'installation Niko Home Control.

Procédez à ce paramétrage pendant la programmation.

Installation

Cf. Installation à l'âge 30.

Données techniques

• écran couleur éclaire
• tension de repos : 26 Vdc (TBTS, très BASSE tension de sécurité)
• température ambiante: 0 - 50°C
• dimensions de l'écran: 45 × 45 × 32 mm (H x L x P)
• profondeur d'encastrement : 20 mm

Description

Le thermostat vous permet de commander le chauffage ou le refroidissement dans différentes zones ou pièces. Il agit en interaction avec un module de chauffage ou de refroidissement. Cf. Module de chauffage ou de refroidissement à la page 103

Aperçu

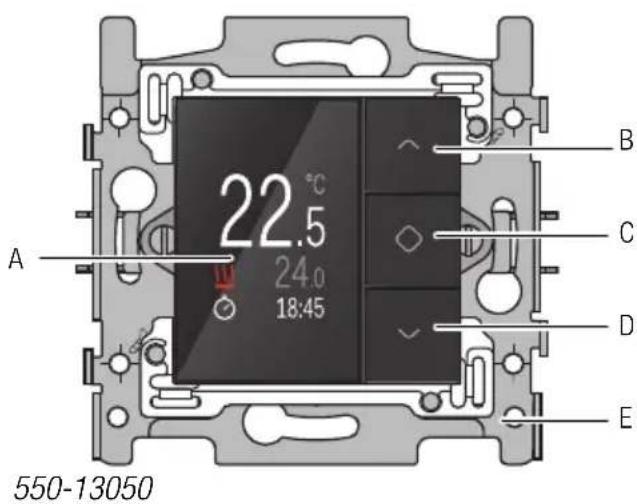

A. Écran B. Augmenter la valeur ou touche de navigation (haut) C. Confirmer/Menu D. Diminuer la valeur ou touche de navigation (bas) E. Pont

Fonctionnement

Vous pouvez programmer chaque thermostat séparément. Vous pouvez choisir parmi trois programmes hebdomadaires : deux pour chauffer et un pour refroidir. En outre, cinq niveaux de température fixes sont définis (JOUR, NUIT, ÉCO, FRAIS et ÉTEINT). Vous pouvez utiliser les réglages préprogrammés ou en définir de nouveaux vous-même.

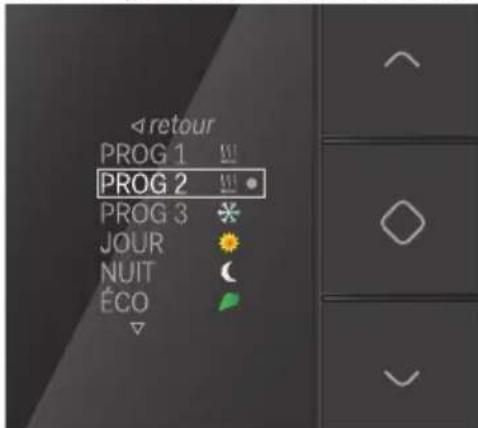

Pour sélectionner un programme hebdomadaire ou un niveau de température préprogrammé :

1 Effleurez une touche afin d’éclairer l’écran. Par défaut, l’écran est en veille afin d’économiser l’énergie. 2 Appuyez plus longtemps sur la touche « C » pour appeler le menu. L’écran suivant apparait :

3 Naviguez jusqu'au programme hebdomadaire ou niveau de température de votre choix, puis appuyez sur la touche « C ».

Lors de la livraison, les niveaux de température fixes sont préprogrammés comme suit :

JOUR 21°C
NUIT 16°C
ÉCO 18°C
FRAIS 24°C
ÉTEINT 7°C

Lors de la livraison, les programmes hebdomadaires sont préprogrammés comme suit :

PROG1 Semaine :
	06:00 => 08:00 JOUR
	08:00 => 16:00 NUIT
	16:00 => 18:00 ÉCO
	18:00 => 22:00 JOUR
	22:00 => 06:00 NUIT
	Week-end :
	08:00 => 22:00 JOUR
	22:00 => 08:00 NUIT
PROG2 Semaine :
	08:00 => 22:00 JOUR
	22:00 => 08:00 NUIT
	Week-end :
	08:00 => 22:00 JOUR
	22:00 => 08:00 NUIT
PROG3 Semaine :
	16:00 => 19:00 FRAIS
	19:00 => 16:00 ÉTEINT
	Week-end :
	10:00 => 19:00 FRAIS
	19:00 => 10:00 ÉTEINT

L'habitant peut modifier ces réglages s'ils ne correspondent pas à ses souhaits.

Modification des réglages préprogrammés

Pour modifier un réglage préprogrammé :

1 Effleurez une touche afin d’éclairer l’écran. Par défaut, l’écran est en veille afin d’économiser l’énergie. 2 Continuez d’appuyer sur la touche « C » jusqu’à ce que l’écran suivant apparaisse :

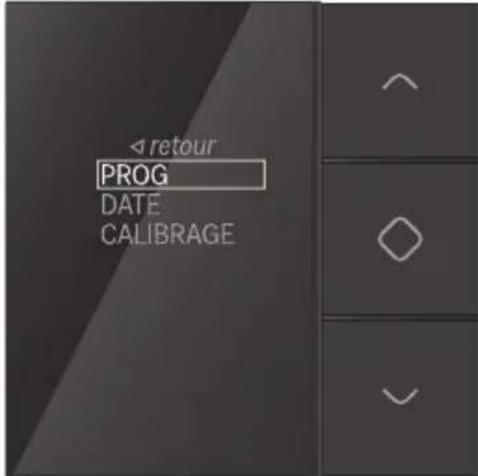

3 Assurez-vous que PROG est sélectionné, puis appuyez sur la touche « C ». L’écran suivant apparait :

Vous pouvez à présent sélectionner un programme hebdomadaire ou un niveau de température afin de le modifier.

Modification d'un niveau de température fixe

Pour modifier un niveau de température fixe :

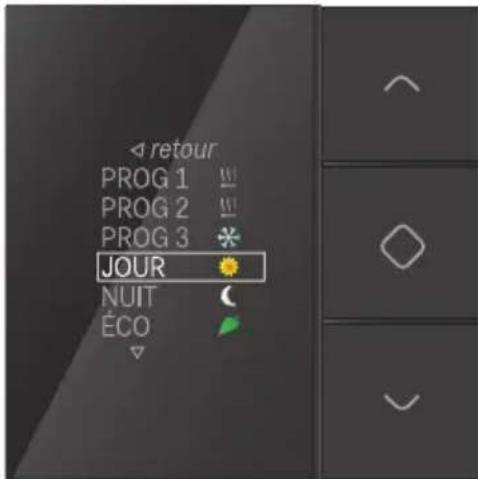

1 Naviguez jusqu'au niveau de température souhaité.

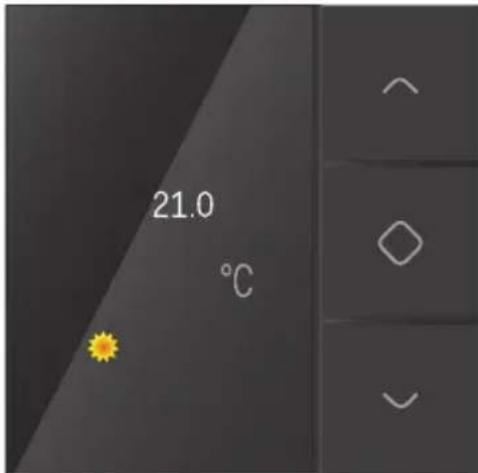

2 Appuyez sur la touche « C ». L'écran suivant apparait :

3 À l'aide des touches de navigation, réglez la température voulue. Appuyez sur la touche « C ». La température voulue est réglée. Vous revenez à l'écran précédent.

Modification d'un programme hebdomadaire

Les programmes hebdomadaires se composent d'un ou de plusieurs programmes journaliers. Vous pouvez les modifier ou les créer individuellement.

Pour sélectionner un programme journalier :

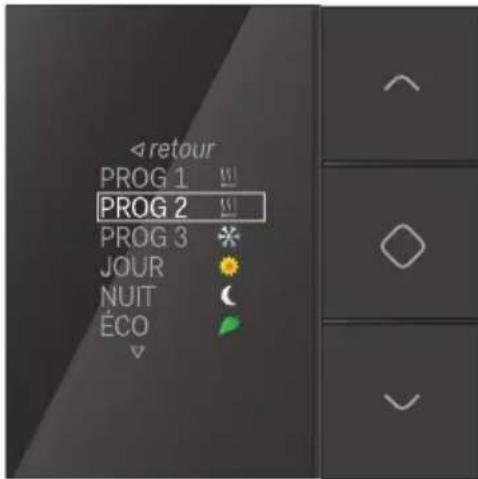

1 Naviguez jusqu'au programme hebdomadaire que vous souhaitez modifier.

2 Appuyez sur la touche « C ». L'écran suivant apparait : Note: "apparait" est laissé tel quel car la règle stipule de ne pas inventer, même si "apparaît" serait la forme correcte.

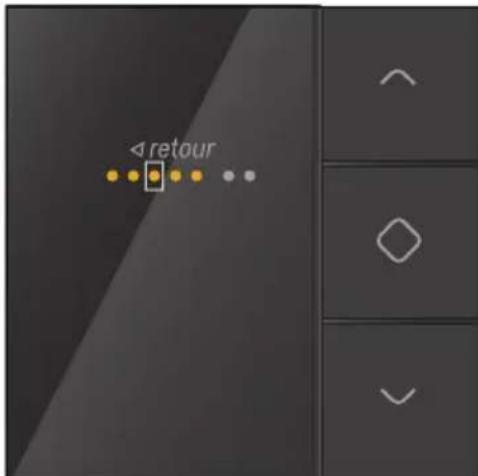

Sur cet écran, la série supérieure de points représentée la semaine, tandis que la série inférieure représentée le week-end.

3 Si vous souhaitez modifier un programme journalier existant, sélectionnez la semaine ou le week-end. Si vous souhaitez ajouter un nouveau programme journalier, sélectionnez ajouter.

Appuyez sur la touche « C »

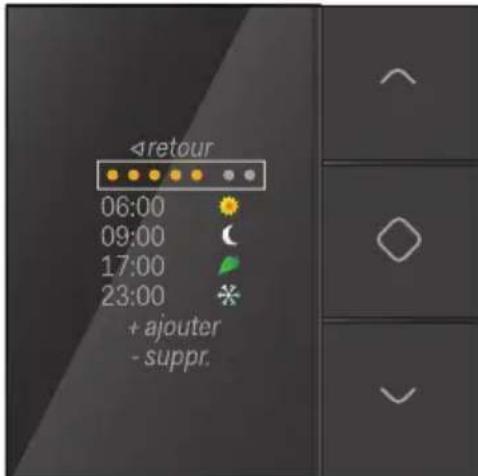

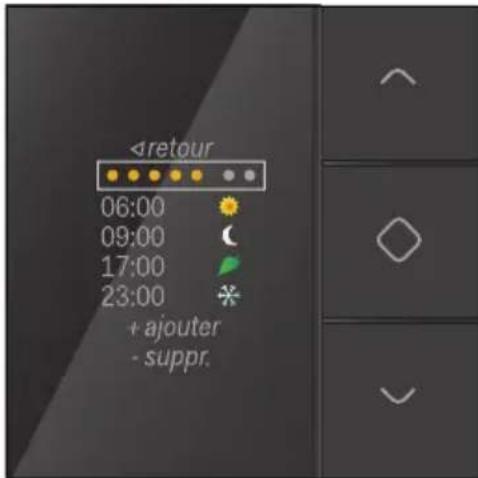

Le programme journalier apparait :

Vous pouvez à présent modifier le programme journalier, ajouter de nouveaux réglages de l'heure et de la température et supprimer des réglages existants.

Pour modifier un programme journalier :

1 Sélectionnez la semaine ou le week-end, puis appuyez sur la touche « C ». L'écran suivant apparait :

2 Passez en revue la semaine ou le week-end à l'aide des touches de navigation. Appuyez sur la touche « C » pour activer ou désactiver certains jours. 3 Naviguez jusqu'à l'indication retard, puis appuyez sur la touche « C ». L'écran suivant apparait :

4 Sélectionnez un réglage de l'heure et de la température que vous souhaitez modifier, puis appuyez sur la touche « C ». L'écran suivant apparait :

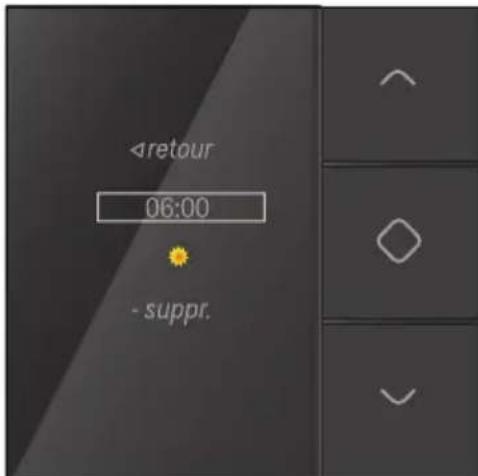

5 Réglez l'heure. Pour ce faire, utilisez les touches de navigation. Lorsque vous avez terminé, appuyez sur la touche « C » 6 Sélectionnez le niveau de température souhaité, puis appuyez sur la touche « C ». L'écran suivant apparait :

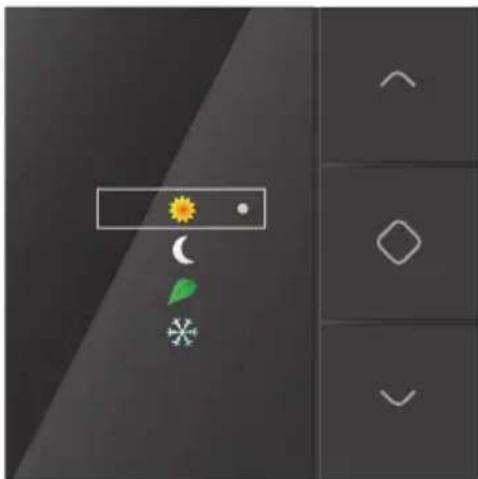

Si vous ne sélectionnez pas de niveau de température, ÉTEINT est sélectionné automatiquement.

Le niveau de température soulu est réglé. Vous revenez à l'écran précédent.

Sélectionnez retard jusqu'à ce que l'écran suivant apparaisse :

8 Répétez les étapes 4 à 7 pour chaque réglage de l'heure et de la température que vous souhaitez modifier ou créer.

Réglage de la date et de l'heure

• Si vous modifiez la date et l'heure par l'intermédiaire du thermostat, vous les modifiez dans toute l'installation Niko Home Control.
• Vous pouvez également modifier la date et l'heure en passant par le logiciel de programmation ou le logiciel de l'utilisateur.

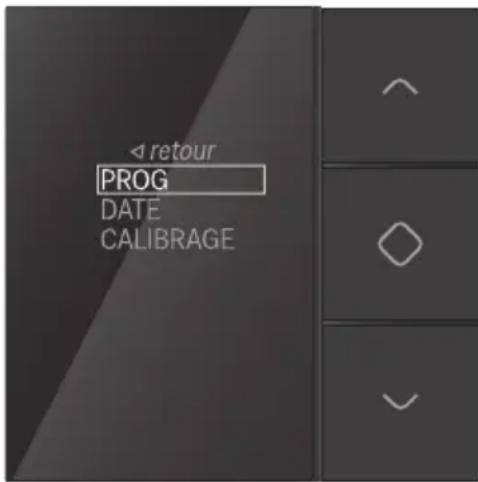

1 Sélectionnez DATE à l'écran suivant :

2 Appuyez sur la touche « C »

Vous pouvez maintenant modifier les réglages de l’année, du mois, du jour, de l’heure et des minutes.

Sélectionnez le réglage que vous souhaitez modifier, puis appuyez sur la touche « C ». Modifiez la valeur à l'aide des touches de navigation, puis appuyez sur la touche « C ». Naviguez jusqu'à l'indication retard, puis appuyez sur la touche « C ».

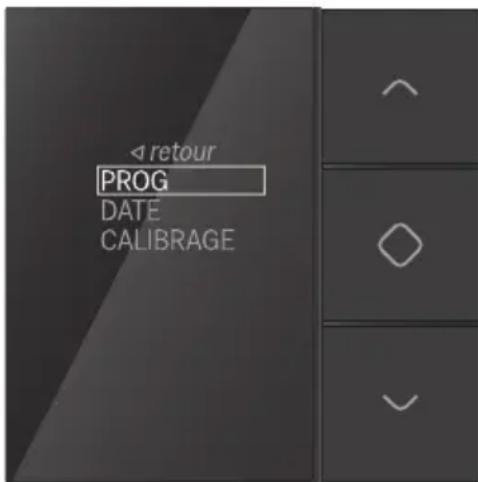

Calibrage du thermostat

S'il existe une différence entre la température indiquée par le thermostat et la température réelle, vous devez calibrer le thermostat.

• Vous ne pouvez calibrer le thermostat que si l'installation est en service depuis au moins deux heures. Après ce délai, l'affichage de la température est stabilisé.
• Ne calibrez pas le thermostat si la température ambiantе est extrêmе.

1 Mesurez la température au centre de la pièce, à l'aide d'un thermomètre. 2 Sélectionnez CALIBRAGE à l'écran suivant :

3 Appuyez sur la touche « C » 4 Appuyez sur les touches de navigation jusqu'à ce que la température affichée corresponde à la température mesurée. Appuyez sur la touche « C »

Vous pouvez augmenter ou diminuer la température affichée de six degrés au maximum.

5 Naviguez jusqu'à l'indication retard, puis appuyez sur la touche « C »

Installation

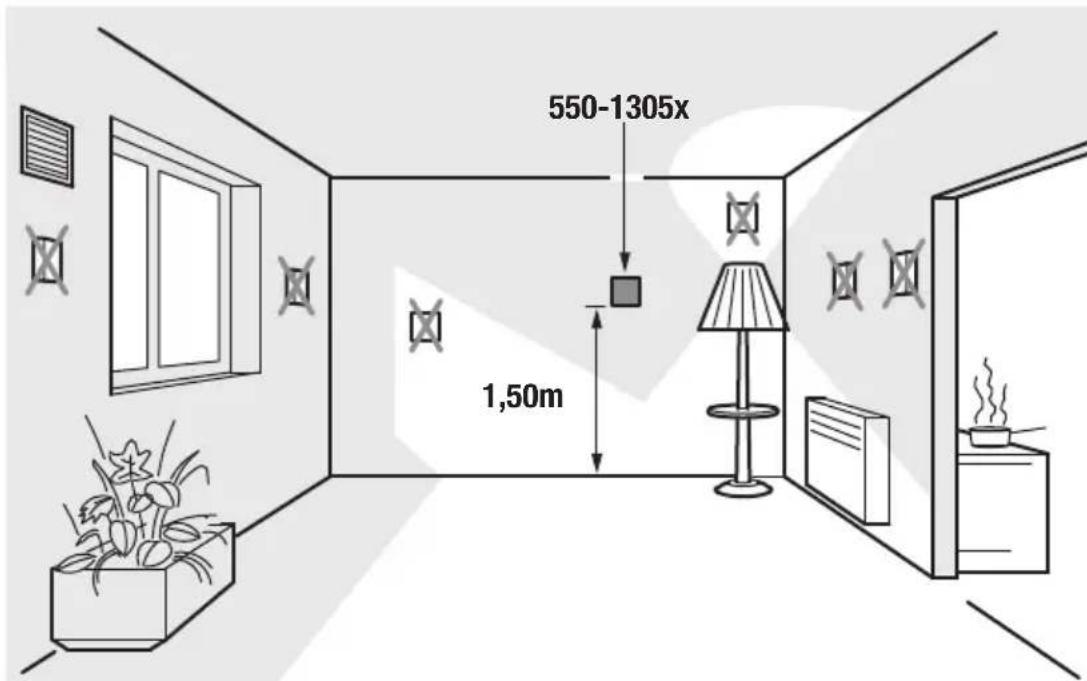

Vous pouvez installer le thermostat dans toute pièce où se trouve un chauffage par le sol, un radiateur, une unité de chauffage ou une installation de refroidissement. Le thermostat commande le chauffage ou le refroidissement de la pièce où il est installé.

Le thermostat ne fonctionne correctement que si la température ambiante peut être mesurée correctement. Dans la mesure du possible, éliminez tous les éléments qui peuvent gêner cette mesure.

Installez le thermostat :

• pas sur un mur en contact direct avec l'air extérieur.
• pas à proximité immédiate d'une source de chaleur (poêle, radiateur, etc.) ni d'un appareil électrique susceptible de dégager de la chaleur (téléviseur, ordinateur, etc.).
• pas derrière un rideau.

Évitez toute circulation d'air derrière le thermostat. Si nécessaire, bouchez les trous de la boîte d'encastrement ou de la goulotte du câble bus à l'aide de mousse PU.

Cf. Installation à l'âge 30.

Données techniques

• écran couleur éclaire
• tension de repos : 26 Vdc (TBTS, très BASSE tension de sécurité)
• température ambiante : 5 - 40°C
• dimensions de l'écran: 45 × 45 × 32 mm (H x L x P)
• profondeur d'encastrement : 20 mm
• programmation journalière/hebdomadaire
• 5 niveaux de température : jour, nuit, éco, étteint (antigel) et frais
• précision de réglage : 0,5°C
• conforme aux normes IEC60730-2-9, EN 50491-5-2, EN 50491-2 et EN 50090-2-3
• Degré de protection : IP20

Description

L'écran éco permet à l'habitant de contrôler sa consommation d'énergie et d'eau ainsi que, éventuellement, sa production d'énergie. En outre, il peut activer la fonction éco ou la simulation de présence sur cet écran.

Aperçu 550-13080

A. Écran B. Touche de simulation de présence C. Confirmer/Menu/Parcourir les écrans D. Touche éco E. Pont

Informations relatives à la consommation

L'écran éco fournit des informations sur la consommation d'eau, de gaz et d'électricité ainsi que sur la production d'électricité. Cf. Modules de mesure de l'électricité à la page 58. Les informations disponibles dépendent des modules de mesure que vous installez. Le module de mesure de l'électricité mesure la consommation ou la production d'électricité. Le compteur d'impulsions permet de déterminer la consommation d'eau, de gaz et d'électricité.

La consommation d'électricité actuelle est affichée en W ou kW. La consommation d'eau et de gaz est affichée en m³. En dessous, la consommation hebdomadaire est exprimée en EUR ou GBP.

Pour voir les tarifs :

1 Effleurez une touche afin d’éclairer l’écran. Par défaut, l’écran est en veille afin d’économiser l’énergie. 2 Appuyez plus longtemps sur la touche « C » pour appeler le menu.

L'écran suivant apparait :

Appuyez sur la touche « C » pour sélectionner TARIFS.

L'écran suivant apparait :

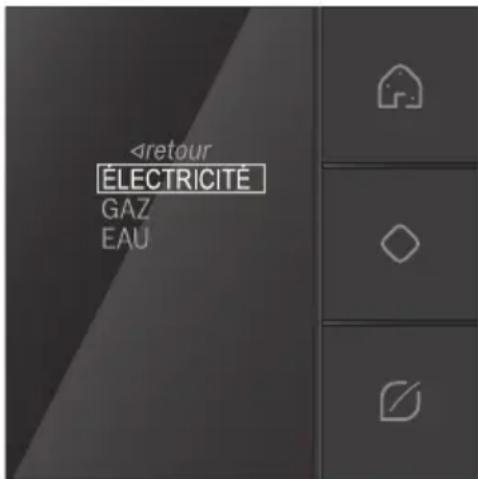

4 Sélectionnez ÉLECTRICITÉ, GAZ ou EAU, puis appuyez sur la touche « C »

Le tarif sélectionné apparait. Vous pouvez le modifier ici.

Naviguez jusqu'à l'indication retard, puis appuyez sur la touche « C ».

Fonction eco

La fonction éco comprend l'ensemble des lampes et des circuits commutés que l'habitant souhaite désactiver lorsqu'il n'est pas chez lui. Lors de la programmation de l'installation, déterminez les sorties que vous intégrez dans cette fonction.

Pour activer la fonction éco, appuyez sur la touche éco. La consommation diminue immédiatement.

Simulation de présence

La simulation de présence fait en sorte que l'éclairage soit allumé à certains moments. La présence de l'habitant est ainsi simulée. Durant la programmation de l'installation, vous déterminez les sources lumineuses qui sont intégrées dans la simulation de présence ainsi que le moment et la durée où elles sont allumées.

Pour activer la simulation de présence, appuyez sur la touche de simulation de présence.

Installation

Installe l'écran éco :

Cf. Installation à l'âge 30.

Données techniques

• écran couleur éclaire
• tension de repos : 26 Vdc (TBTS, très BASSE tension de sécurité)
• température ambiante : 5 - 45°C
• dimensions de l'écran: 45 × 45 × 32 mm (H x L x P)
• profondeur d'encastrement : 20 mm consommation hebdomadaire en EUR ou GBP
• conforme aux normes IEC60730-2-9, EN 50491-5-2, EN 50491-2 et EN 50090-2-3
