GEBRUIKSAANWIJZING 55013040 Niko

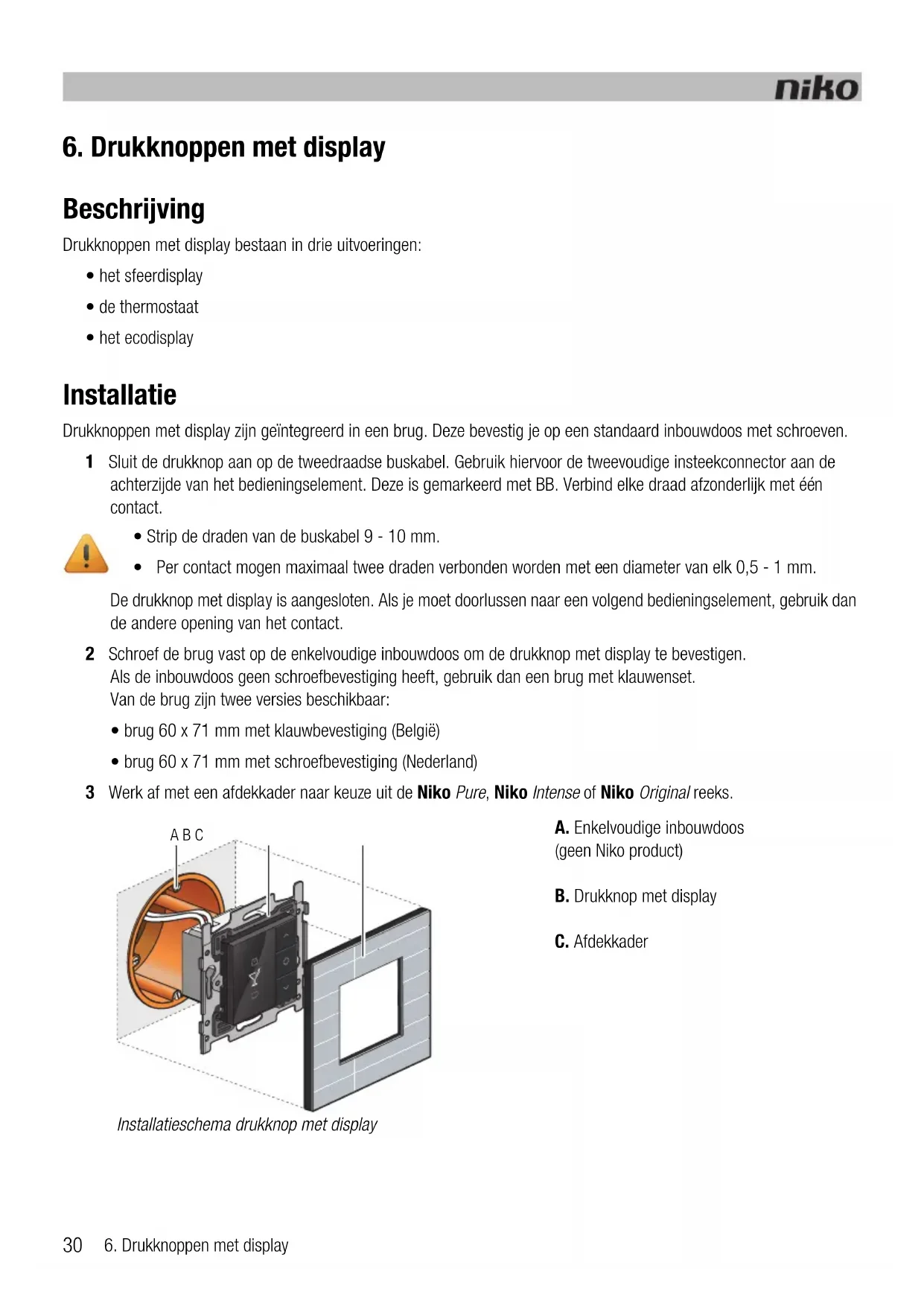

6. Drukknuppen met display

Beschrijving

Drukknoppen met display bestaan in drie uitvoeringen:

• het sfeerdisplay
• dethermostat
• het ecodisplay

Installatie

Druknoppen met display zich geinteggreerd in een brug. Deze bevestig je op een standard inbouwdoos met schroeven.

1 Sluit de drukknop aan op de tweedraadse buskabel. Gebruik hiervoar de tweeoudige insteekconnector aan dechterzijde van het bedieningselement. Deze is gemickeerd met BB. Verbind elke draad afzonderlijk met een contact.

• Strip de draden van de buskabel 9 - 10 mm.
  Per contact mogen maximaal tweed draden verbonden worden met een diameter van elk 0,5 - 1 mm.

De drukknop met display is aangesloten. Als je要去 doorlussen maar een volgend bedieningselement, gebruik dan de andere opening van het contact.

2 Schroef de brug vast op de enkelvoudige inbouwdoos om de drukknop met display te bevestigen. Als de inbouwdoos geen schroefbevestiging heeft, gebruik dan een brug met klauwenset. Van de brug� twee versies beschikbaar:

• brug 60 × 71 ~mm met klauwbevestiging (België)
• brug 60 × 71 ~mm met schroefbevestiging (Nederland)

3 Werk af met een afdekkaderaar keuze uit de Niko Pure,Niko Intense of Niko Original reeks.

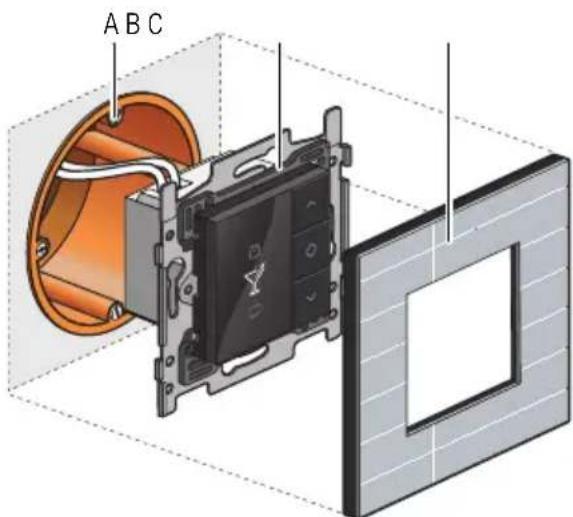

Installationschema drukknop met display

A. Enkelvoudige inbouwdoos (geen Niko product)
B. Drukknop met display
C. Afdekkader

6.1. Sfeerdisplay

Beschrijving

Met het sfeerdisplay roept de bewoner een van de voorgeprogrammeerde sferen op. Een sfeer is een combinatie van instellenen voor verlichting, rolluiken, zonwering, etc.

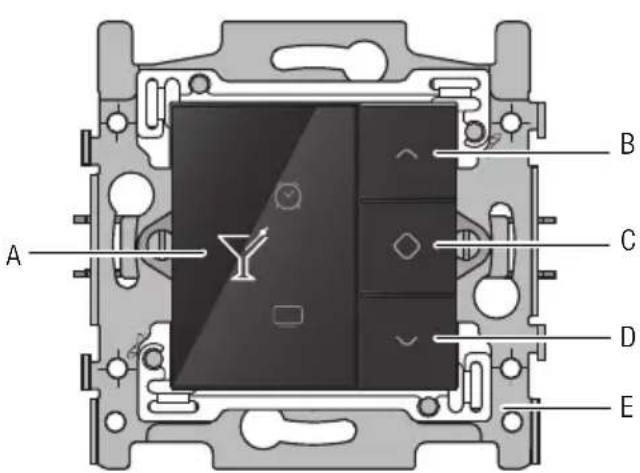

Overzicht

550-13040

A. Display
B. Navigatietoets (op)
C.Activeren
D. Navigatietoets (neer)
E. Brug

Werking

Sferen worden ingesteld bij het programmeren van de installmentie. De software bevat 20 pictogrammen waaruit er maximaal achecht gekozen worden. Aan deze achecht pictogrammen worden een of meerere acties gekoppeld om de gewenste sfeer te creeren.

Om een sfeer te activieren:

1 Raak een van de toetsen aan om het display te doen oplichten. Standaard is het display verduisterd om energie te sparen.
2 Druk op de navigatietaeuten tot het pictogram voor de gewenste sfeer verschijnt.
3 Druk op toets "C".

Het pictogram wordt amberkleurig. Het blijft amberkleurig zolang de sfeer geactiveerd is.

Sferen kun je ook activeren door sensoren die in de Niko Home Control installmentie geintegreerd zich. Dit stel je in tijdens de programmering.

Installatie

Zie Installatie op pagina 30.

Technische gegevens

• verlicht kleurendisplay
• rustspanning: 26 Vdc (ZLVS, zeer lage veiligheidsspanning)
• omgevingstemperatuur: 0 - 50°C
• afmetingen van het display: 45 × 45 × 32 mm (HxBxD)
• injbouwdiepte: 20 mm

6.2. Thermostat

Beschrijving

Met de thermostat stuur je de verwarming of koeling in verschillende zones of kamers. De thermostat werkt samen met een verwarmings- of koelingsmodule. Zie Verwarmings- of koelingsmodule op pagina 103

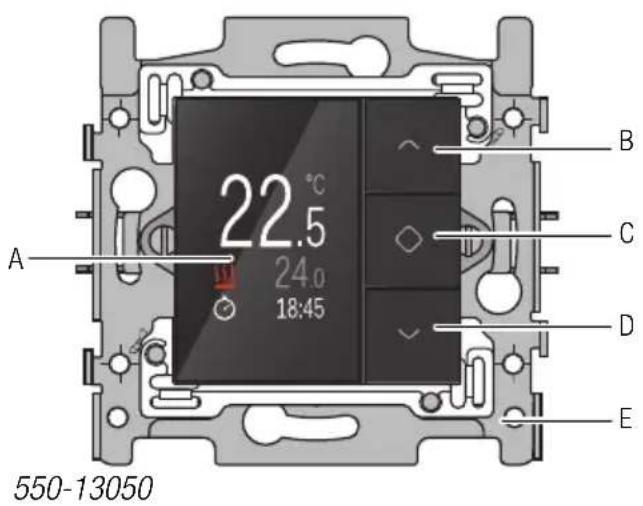

Overzicht

A. Display
B. Waarde verhogen of navigatietoets (op)
C. Bevestigen/Menu
D. Waarde verlagen of navigatietoets (neer)
E. Brug

Werking

Je kurz elke thermostat afzonderlijk programmeren. Er is keuze uit drie weekprogramma's: twee voor verwarmen en een voor koelen. Daarnaast zijn er vijf vast ingestelde temperatuurniveaus (DAG, NACHT, ECO, KOEL en UIT). Je kurz hiervoor de voorgeprogrammeerde instellen genbruiken of zich dernwe instelleningen ingeven.

Om een voorgeprogrammeerd weekprogramma of temperatuurniveau te selecteren:

1 Raak een van de toetsen aan om het display te doen oplichten. Standaard is het display verduisterd om energie te sparen.
2 Druk lang op toets "C" om het menu op te roepen.

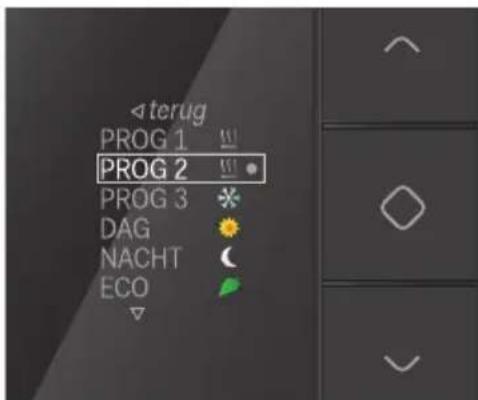

Volgend scherm verschijnt:

3 Navigeer maar het gewenste weekprogramma of temperatuurniveau en druk op toets "C".

Bij levering zijn de vaste temperatuurniveaus als volgt voorgeprogrammeerd:

DAG 21°C
NACHT 16°C
ECO 18°C
KOEL 24°C
UIT 7°C

Bij levering zich de weekprogramma's als volgt voorgeprogrammeerd:

PROG1 Weekdag
	06:00 => 08:00 DAG
	08:00 => 16:00 Nacht
	16:00 => 18:00 ECO
	18:00 => 22:00 DAG
	22:00 => 06:00 Nacht
	Weekend:
	08:00 => 22:00 DAG
	22:00 => 08:00 Nacht
PROG2 Weekdag:
	08:00 => 22:00 DAG
	22:00 => 08:00 Nacht
	Weekend:
	08:00 => 22:00 DAG
	22:00 => 08:00 Nacht
PROG3 Weekdag:
	16:00 => 19:00 KOEL
	19:00 => 16:00 UIT
	Weekend:
	10:00 => 19:00 KOEL
	19:00 => 10:00 UIT

De bewoner kan bye deze instellenen wijzigelen als ze Niet overeenkomen met zich voorkeur.

Voorgeprogrammeerde instellungen wijzigen

Om een voorgeprogrammeerde instelling te wijzigen:

1 Raak een van de toetsen aan om het display te doen oplichten. Standaard is het display verduisterd om energie te sparen.
2 Houd toets "C" ingedrukt tot volgend scherm verschijnt:

3 Kijk of PROG geselecteerd is en druk op toets "C".

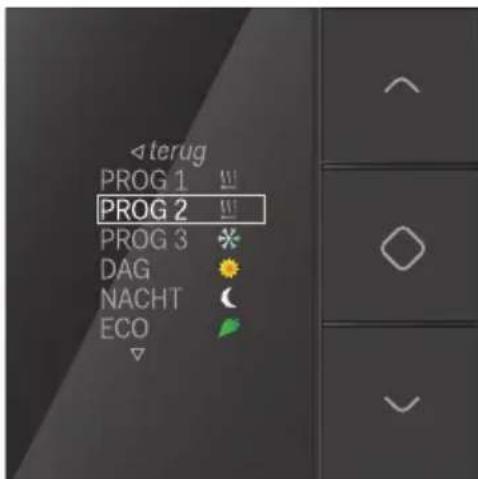

Volgend scherm verschijnt:

Nu kun je een weekprogramma of een temperatuurniveau selecteren om dit te wijzigen.

Een vast temperatuurniveau wijzigien

Om een vast temperatuurniveau te wijzigen:

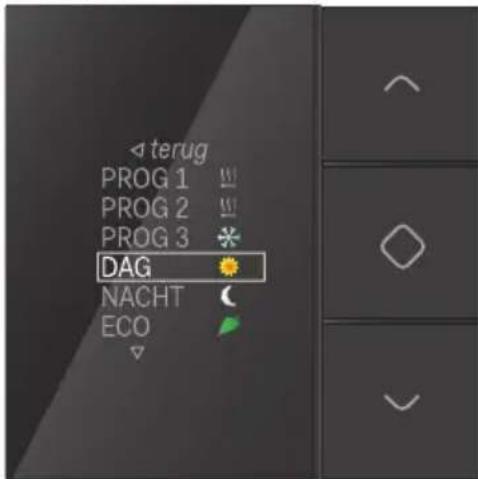

1 Navigeer aan het gewenste temperatuurniveau.

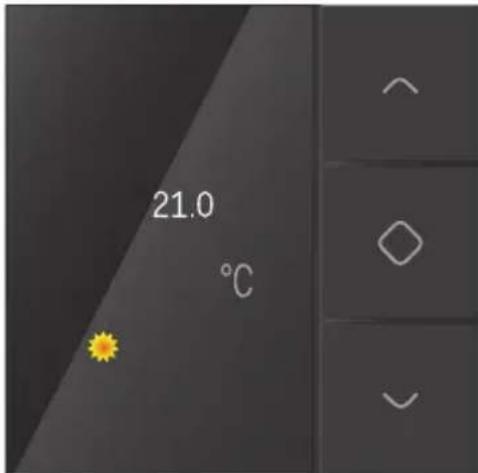

2 Druk op toets "C". Volgend scherm verschijnt:

3 Stel de gewenste temperatuur in met de navigatietaetsen. Druk op toets "C". De gewenste temperatuur is ingesteld en je keert terug maar het vorige scherm.

Een weekprogramma wijzigen

Weekprogramma's bestaan uit een of meerdere dagprogramma's. Deze kun je afzonderlijk wijzigen of aanmaken.

Om een dagprogramma te selecteren:

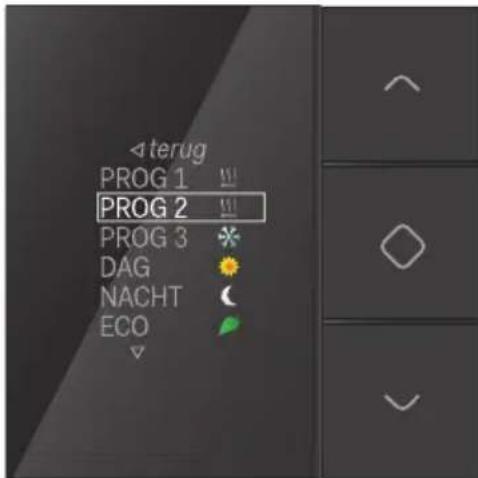

1 Navigeer aan het weekprogramma dat je wilt wijzigen.

2 Druk op toets "C".

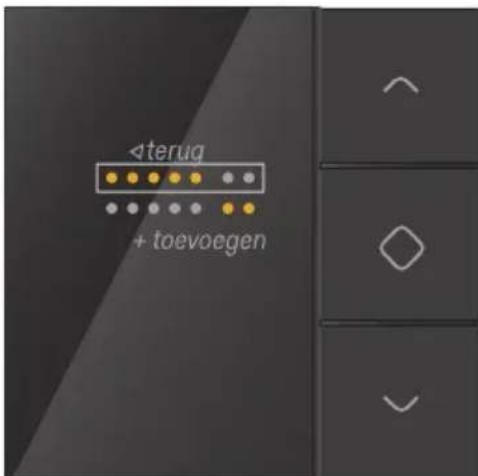

Volgend scherm verschijnt:

In dit scherm geeft de bovenste set bolletjes de week weeer en de onderste het weekend.

3 Selecteer de week of het weekend als je een bestaand dagprogramma wilt aanpassen.

Selecteer toevoegen als je een新产品 dagprogramma wilt toevoegen.

4 Druk op toets "C".

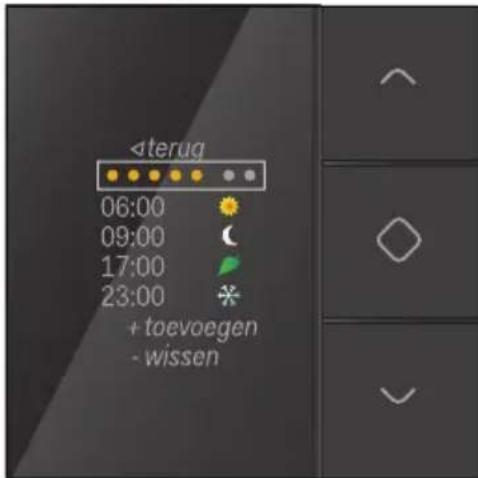

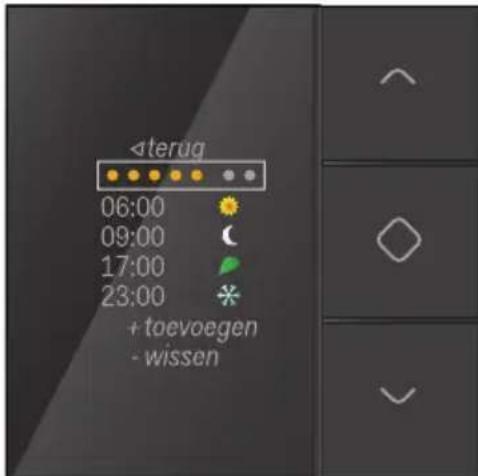

Het dagprogramma verschijnt:

Nu kun je het dagprogramma wijzigen, neue instellungen voorijd en temperatuur toevoegen en bestaande verwijderen.

Om een dagprogramma te wijzigen:

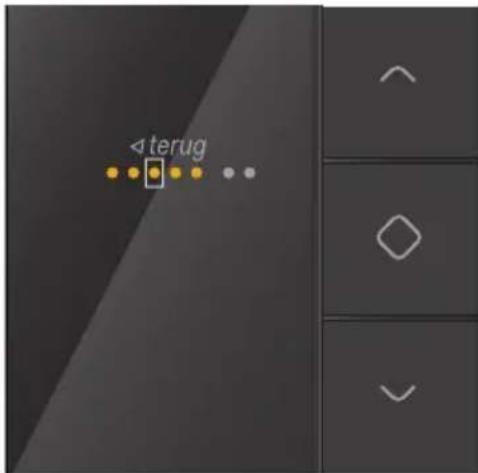

1 Selecteer de week of het weekend en druk op toets "C". Volgend scherm verschijnt:

2 Doorloop de week of het weekend met de navigatietoetsen. Druk op toets "C" om階段 te activeren of te deactiveren.
3 Navigeer aan terug en druk op toets "C". Volgend scherm verschijnt:

4 Selecteer een instelling voorijd en temperatuur die je wilt wijzigen en druk op toets "C". Volgend scherm verschijnt:

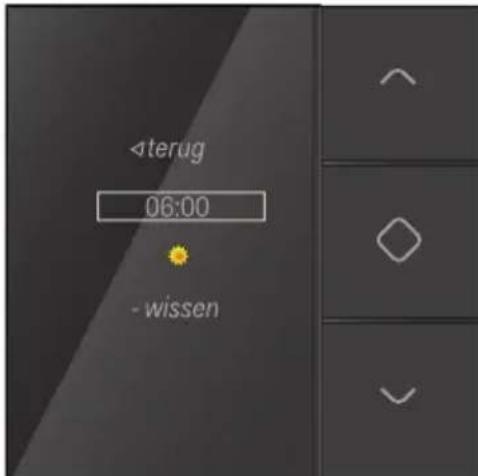

5 Stel het tijdstip in. Gebruik hiervoorde navigatietoetsen.Druk op toets "C" als je klaar bent.
6 Selecteer het gewenste temperatuurniveau en druk op toets "C".

Volgend scherm verschijnt:

Als je selbst geen temperatuurniveau selecteert, worden automatisch UIT geselecteero Het gewenste temperatuurniveau is ingesteld. Je keert terug maar het vorige sche

7 Selecteer telkens terug tot je uitkomt op volgend scherm:

8 Herhaal stappen 4 tot 7 voor elke instelling voor tijd en temperatuur die je wilt wijzigen of aanmaken.

Datum enijd instellen

• Als je via de thermostat de datum enrijk wijzig, wijzig je deze voor de hele Niko Home Control installment.
• Je=knt de datum en tijd ook wijzigen via de programmeer- of de gebruikersssoftware.

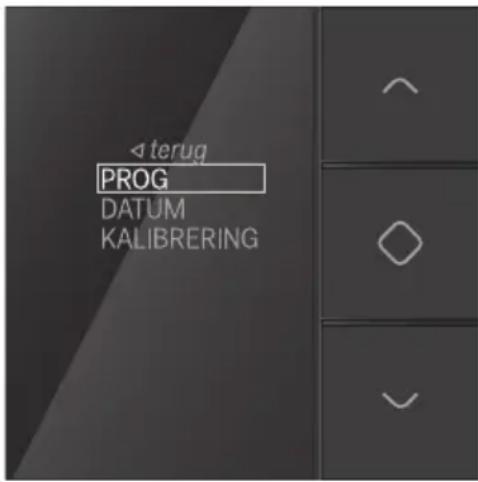

1 Selecteer DATUM in volgend scherm:

2 Druk op toets "C".
Nu kun je de instellingen vooraar,maand,dag,uur of minuten wijzigen.
3 Selecteer de instelling die je wilt wijzigen en druk op toets "C".
4 Wijzig de waarde met de navigatietoetsen en druk op toets "C".
5 Navigeer naar terug en druk op toets "C".

De klokthermostaat kalibreren

Als er een verschil is:tussen de temperatuur die de thermostat aangeeft en de reele temperatuur, moet je de thermostat kalibreren.

• Dethermostaat mag je pas kalibreren nadat de installmentie minstens twee uur in gebruik is. Dan is de temperatuurweergave gestabiliseerd.
• Kalibreer de temperatuur nicht bij extreme temperaturen.

1 Meet de temperatuur in het midden van de ruimte met een thermometer.

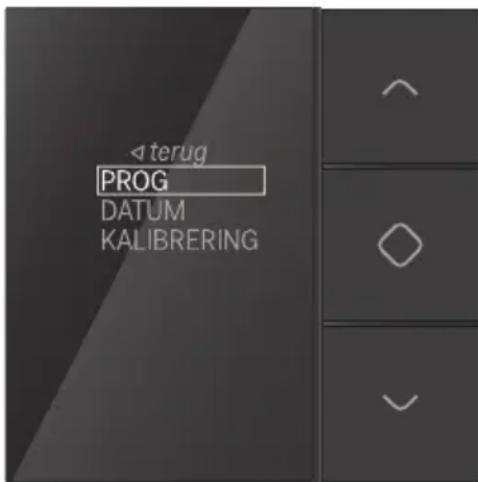

2 Selecteer KALIBRERING in volgend scherm:

3 Druk op toets "C".
4 Druk op de navigatietaetsen tot de weergegeven temperatuur overeenkomt met de gemeten temperatuur. Druk op toets "C".

Je kunt de weergegeven temperatuur tot ces graden vermeerderen of verminderen.

5 Navigeer naar terug en druk op toets "C".

Installatie

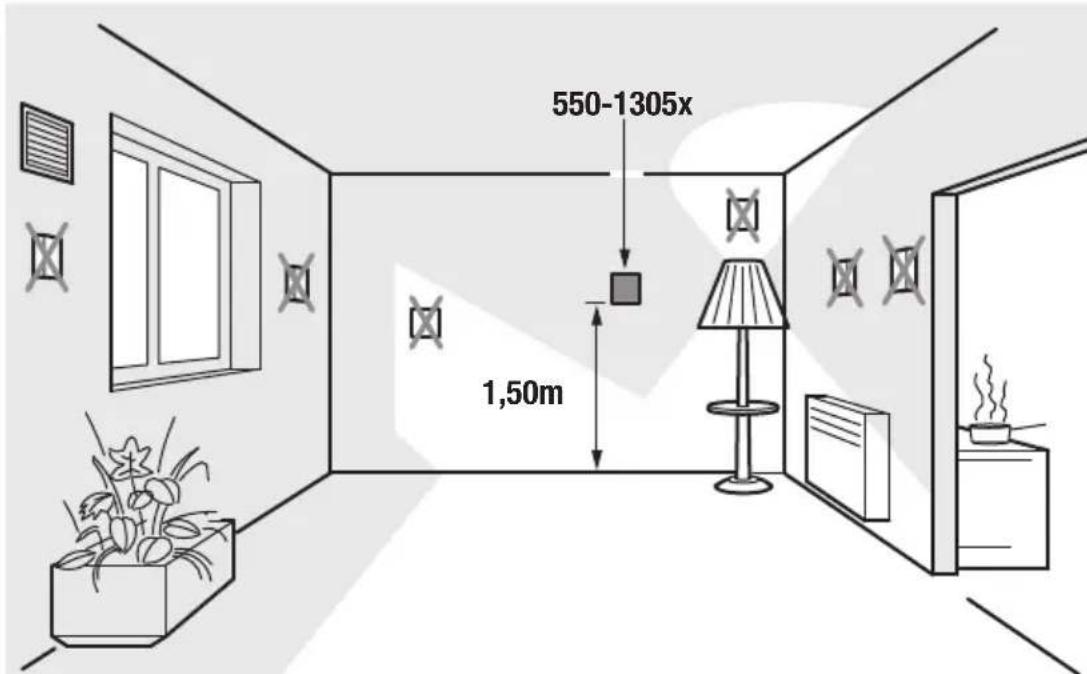

Je kunt een thermostat installeren in elke ruimte met vloerverwarming, een radiator, een verwarmingseenheid of een koelinstallatie. Hij stuart de verwarming of de koeling aan van de ruimte waar hij geinstalleerd is.

Dethermostaat werkt enkel goed als hij de ruimteteperatuur correct kan meten. Schakel zoveel möglichk factoren uit die dit kunnen bemoeilijken.

Installee de thermostat:

• buiten direct zonlicht.
• nied op een muur die rechtsstreeks in contact staat met de buitenlucht.
• nied in de onmiddelijkke omgeving van een verwarmingsbron (kachel, verwarming, etc.) of een elektrisch toestel dat warmte kan afgeven (tv, computer, etc.).
• nied eigendien.

Vermijd luchtcirculatie anschter de thermostat. Vul de gaten in de inbouwdoos of buskabelleiding zo nodig met PU-schuim.

Zie Installatie op pagina 30.

Technische gegevens

• verlicht kleurendisplay
• rustspanning: 26 Vdc (ZLVS, zeer lage veiligheidsspanning)
• omgevingstemperatuur: 5 - 40°C
• afmetingen van het display: 45 × 45 × 32 mm (HxBxD)
• inbouwdiepe: 20mm
• dag-/weekprogramming
• 5 temperatuurniveaus: dag, nacht, eco, uit (vorstvrij) en koelen
  instelprecisie: 0,5^
• conform IEC60730-2-9, EN 50491-5-2, EN 50491-2 en EN 50090-2-3
• beschemingsgraad: IP20

6.3. Ecodisplay

Beschrijving

Via het ecodisplay contrôleert de bewoner het energia- en waterverbruik en eventueel ook de energieproductie. Hij kan ook de ecofunctie of de aanwezigheidssimulatie activeren.

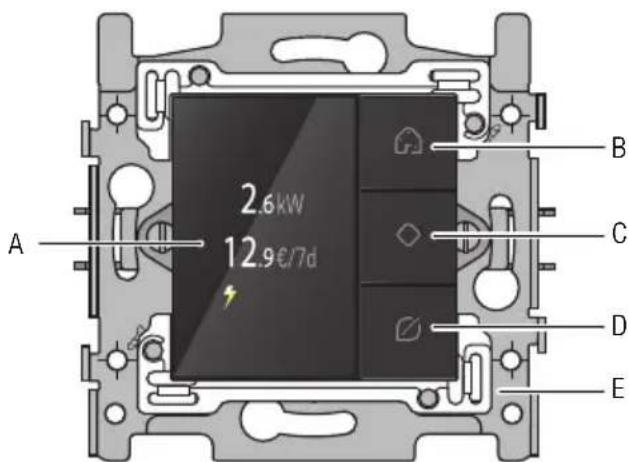

Overzicht

550-13080

A. Display
B. Aanwezigheidssimulatietaots
C. Bevestigen/Menu/Doorlopen schermen
D. Ecotoets
E. Brug

Werking

Verbruiksformatie

Het ecodisplay geeft informatie over het elektriciteits-, gas- en waterverbruik en over de elektriciteitsproductie. Zie Meetmodules elektriciteit op pagina 58. Welke informatie de bewoner krijgt, hangt af van de meetmodules die je installeert. De meetmodule elektriciteit meet het elektriciteitsverbruik of de elektriciteitsproductie. De pulsteller communiceert het elektriciteits-, gas- en waterverbruik.

Het huidige elektriciteitsverbruik worden weergegeven in W of kW, het gas- en waterverbruik in m³. Eronder staat het weekverbruik in EUR of in GBP.

Om de tarieven te zien:

1 Raak een van de toetsen aan om het display te doe n oplichten. Standaard is het display verduisterd om energie te sparen.

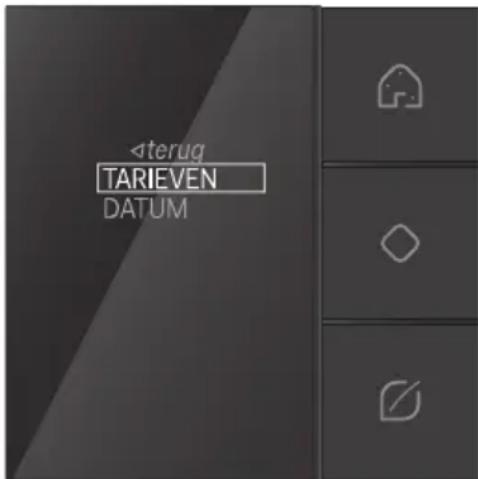

2 Druk lang op toets "C" om het menu op te roepen. Volgend scherm verschijnt:

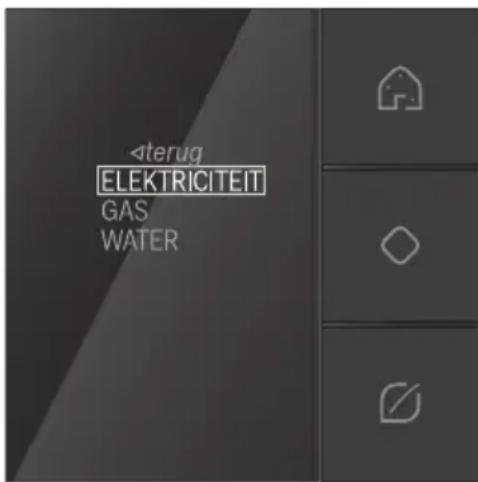

3 Druk op toets "C" om TARIEVEN te selecteren. Volgend scherm verschijnt:

4 Selecteer ELEKTRICITEIT, GAS of WATER en druk op toets "C". Het geselecteerde tarief verschijnt. Je kunt het hier aanpassen.

5 Navigeer naar terug en druk op toets "C".

Ecofunctie

De ecofunctie omvat alle lichten en geschakelde kringen die de bewoner wil uitschakelen als hij nicht thuis is. Welke outputs je opneemt in deze functie, bepaal je bij het programmeren van de installmentie.

Om de ecofunctie te activeren, druk je op de ecotoets. Het verbruik daalt onmiddelijk.

Aanwezigheidssimulatie

De aanwezigheidssimulatieaat de verlichting op bepaalde tijdstrippen branden. Zo wordt de aanwezigheid van de bewoner gesimuleerd. Welke lichten je opneem in de aanwezigheidssimulatie en wonneer en hoe lang je ze LAST branden, bepaal je bij het programmeren van de installatione.

Om de aanwezigheidssimulatie te activeren, druk je op de aanwezigheidssimulatietoets.

Installatie

Installer het ecodisplay:

• buiten direct zonlicht.
• waar de bewoner zichon woning verlaat.

Zie Installatie op pagina 30.

Technische gegevens

verlicht kleurendisplay
- rustspanning: 26 Vdc (ZLVS, zeer lage veiligheidsspanning)
- omgevingstemperatuar: 5 - 45°C
- afmetingen van het display: 45 × 45 × 32 mm (HxBxD)
- inbouwdiepte: 20mm
- weekverbruik in EUR of GBP
- conform IEC60730-2-9, EN 50491-5-2, EN 50491-2 en EN 50090-2-3
