NÁVOD NA OBSLUHU C31DUALDOCKPD i-TEC

Rozhranie / port / konektor / vstup / slot – miesto, kde sa fyzicky prepájajú dve zariadenia. Radič – polovodičová súčiastka (tzv. chipset) v notebooku, tabletu, PC, zaisťujúca činnosť niektorého z portov. USB-C / USB Type-C – je nový symetrický konektor a štandard, ktorý uviedla USB-IF vo svojej špecifikácii USB 3.1. Windows 10 (Microsoft), Mac OS X (Apple) a Chrome OS a Android (Google) predstavil natívnu podporu tohto konektora. Umožňuje rýchlejšie nabíjanie, napájanie, tzv. dvojrolu (nielen hostiteľ, ale i hosť), podporu alternatívnych režimov (DisplayPort, MHL, Thunderbolt) a oznamovanie chýb cez Billboard zariadenie. Alternatívne režimy (Alt mody) – špeciálne režimy pre USB-C konektor, ktoré môžu byť podporované. V súčasnosti najpopulárnejšími sú DisplayPort / DockPort, MHL, Thunderbolt. Zariadenia s touto vlastnosťou konektora a kábla umožňujú prenos obrazu a súčasne zachovávajú ostatné funkcie konektoru (pre prenos dát a nabíjanie). DisplayPort /DockPort Alt mode – tento režim umožňuje prenos obrazu cez USB-C konektor a kábel. USB Power Delivery (USB PD) – voliteľná vlastnosť USB-C konektora. Konektor s touto podporou dokáže nabíjať, a tiež byť nabíjaný a podporuje záťaž 10W až 100W (podľa profilov 1-5). Vo Windows 10 USB Power Delivery nie je možné aplikovať na predchádzajúce USB 3.0/2.0 A, B a micro B porty. USB 3.1 / 3.0 / 2.0 – štandard pre USB rozhranie / port pre pripojenie rôznych USB zariadení. K dokovacej stanici alebo adaptéru môžete pripájať rôzne USB zariadenia pomocou USB rozhrania typu A. Port USB typu B slúži pre pripojenie dokovacej stanice alebo adaptéra k notebooku, tabletu, PC. HDMI – štandard pre digitálne grafické rozhranie / port slúžiaci na pripojenie monitorov a iných grafických zobrazovacích zariadení. Audio – označenie pre zvukové vstupné (mikrofón) alebo výstupné zariadenie (slúchadlá / reproduktory).Prosíme o dôkladné prečítanie celého manuálu pred zahájením práce s dokovacou stanicou. Podrobnejšie informácie nájdete v manuály na našom webe www.i-tec- europe.eu v záložke „Download“ pri tomto produkte. ŠPECIFIKÁCIE 1x USB-C 3.1 (Gen. 1) port pre dátový prenos, prenosová rýchlosť až 5 Gbps; cez tento port nie je možné pripojiť ďalší monitor, toto zvláda iba Thunderbolt 3 dokovacia stanica. 3x USB-A 3.0 port, prenosová rýchlosť až 5 Gbps; USB 3.0 port na prednom paneli je so špec. BC 1.2 1x USB-C Power Delivery s profilom 4 (max. 60 W) pre pripojenie k notebooku alebo tabletu 1x Ethernet GLAN RJ-45 port, 10/100/1000 Mbps Grafické rozhranie: Jeden monitor: 1x HDMI max. rozlíšenie 3840x2160/30Hz alebo 1x Display Port max. rozlíšenie 3840x2160/30Hz Dva monitory (MST): podporuje až 1920x1200/60Hz 1x Audio/Mikrofón 2.1 Jack Režimy: Rozšíriť, Zrkadliť a Primárny monitor Podporované farby 16 / 32 bitov Napájanie z externého napájacieho adaptéra - výstup: 20V/5A OS: Vyžaduje USB-C rozhranie s podporou "DisplayPort Alternate Mode" a „Power Delivery“ (nie všetky zariadenia/systémy s rozhraním USB-C majú tento štandard) alebo Thunderbolt 3 port – teraz Windows 10 32/64bit, Mac OS X, Chrome OS a Android 6 (Google) s Intel Broadwell Processors a R51 a vyšší Rozmery produktu: 155 x 85 x 27 mm Hmotnosť produktu: 172 g OBSAH BALENIA i-tec USB-C MST dokovacia stanica USB-C kábel (dĺžka 100 cm) Napájací adaptér (výstup: DC 20V/5A, max.100W, DC kábel 200 cm + sieťový kábel 200 cm) Quick Start

1. 1x USB-A 3.0 port (prenosová rýchlosť až 5 Gbps ) s rýchlym nabíjaním podľa špec. BC 1.2 – pre

pripojenie a rýchle nabíjanie USB zariadení

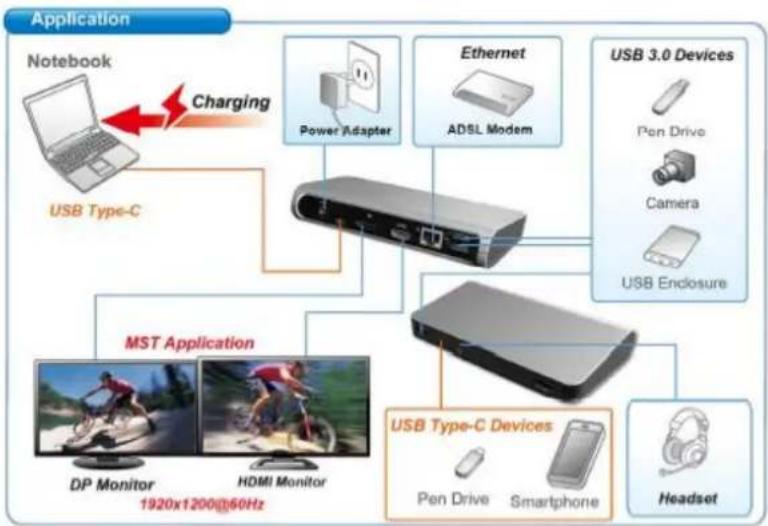

4. Prepínač ON/OFF – pre zapnutie/vypnutie dokovacej staniceZadný panel:

Poznámka ku grafickému rozhraniu: Jeden monitor: 1x HDMI max. rozlíšenie 3840x2160 / 30Hz alebo 1x Display Port max. rozlíšenie 3840x2160 / 30Hz. Dva monitory (MST): podporuje až 1920x1200 / 60Hz. Režimy: Rozšíriť, Zrkadliť a Primárny monitor. Podporované farby 16 / 32 bitov.

10. 2x USB-A 3.0 port (prenosová rýchlosť až 5 Gbps ) – pre pripojenie USB zariadení

Po pripojení sa ovládače pre dokovaciu stanicu inštalujú automaticky zo systému. V prípade nutnosti inštalácie LAN si aktuálne ovládače stiahnete z nášho webu www.i-tec-europe.eu v záložke „download“ pri tomto produkte.Upozornenie: Pred samotnou inštaláciou sa uistite, že máte v systéme nainštalované najnovšie ovládače pre vaše zariadenie a aktualizovaný BIOS.

PRIPOJENIE DISPLAY PORT / HDMI MONITORA

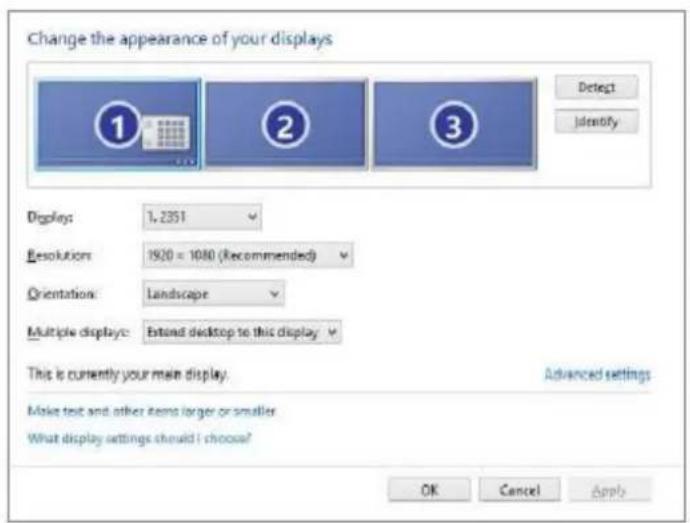

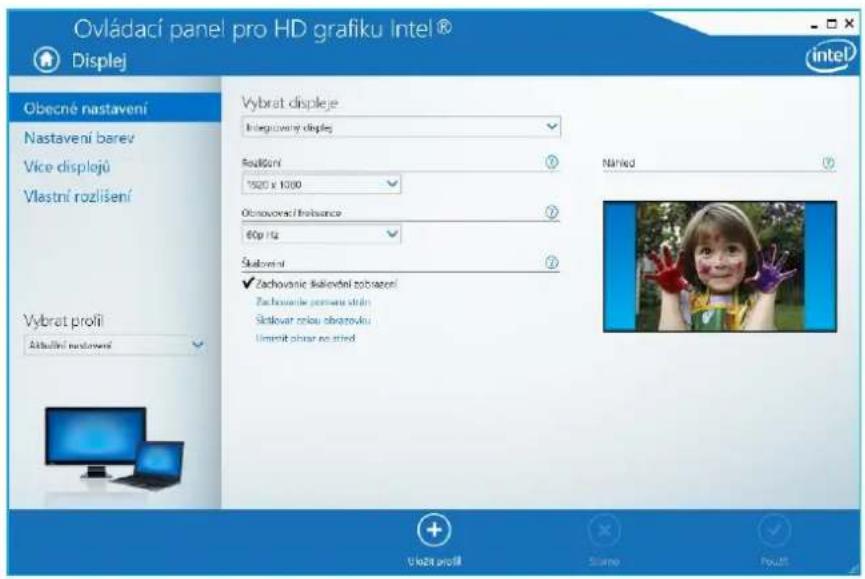

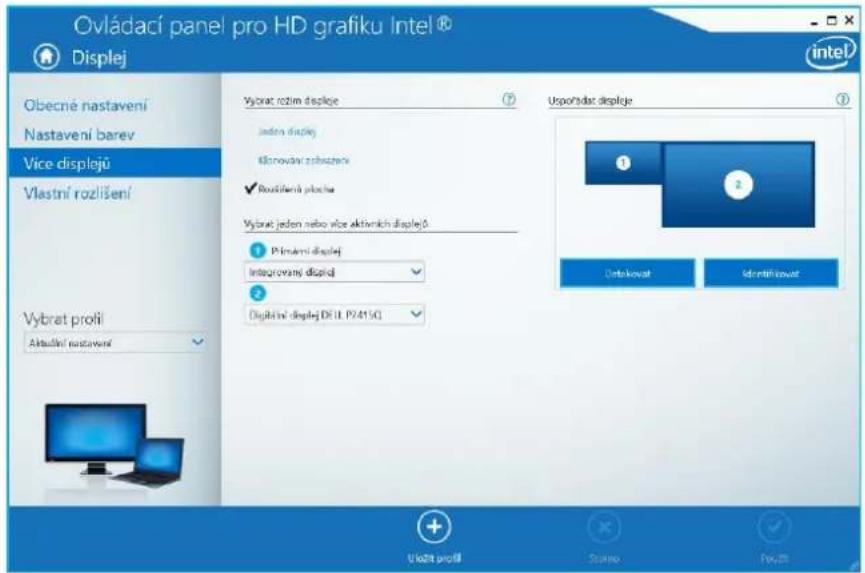

Dokovacia stanica je vybavená 1x Display Port 4K portom a 1x HDMI 4K portom pre pripojenie externého monitora alebo projektora s Display Port / HDMI rozhraním. Ako zobrazovacie zariadenie môžete využiť moderné plazmové alebo LCD monitory a televízory. Grafické čipy, ktoré sú „srdcom“ dokovacej stanice, podporujú až 1x 4K (Ultra HD) rozlíšenie 3840 x 2160 pixelov. Pre pripojenie monitora k dokovacej stanici použite kvalitní DP / HDMI kábel. Počas inštalácie prídavného monitora môže obrazovka notebooku, Macu, tabletu alebo PC preblikávať, čo je štandardný stav. Windows OS: Nastavenie režimu MST s dvomi pripojenými monitormi (Display port i HDMI) je vždy závislé na internej grafickej karte a hardwarovej špecifikácii notebooku / tabletu (musí podporovať nastavenie dvoch monitorov). V niektorých hardwarových kombináciách vyžaduje pre nastavenie oboch monitorov použitie nielen ovládacej utility Windows, ale tiež „Ovládacieho panelu pre HD Grafiku Intel“ (napr. http://www.intel.com/content/www/us/en/support/graphics- drivers/000005540.html?wapkw=settings+for+hd+graphics – položka Display-Viac monitorov – vid. popis nižšie). Taktiež doporučujeme pre odpovedajúce rozlíšenie nastaviť rovnakú obnovovaciu frekvenciu na oboch pripojených monitoroch. Pripojenie tretieho externého 4K monitora je možné pomocou i-tec USB 3.0 adaptéra (napr. U3DP4K alebo U3HDMI4K) alebo FullHD+ monitoru s ostatnými videoadaptérmi. POUŽITIE USB-C DOKOVACEJ STANICE V OS WINDOWS Pokročilá konfigurácia pre grafiku – po pripojení monitoru a po kliknutí na nastavenie pre „Rozlíšenie zobrazenia“ zo systému Windows môžete voliť použitie monitoru.Poznámka: Po kliknutí na druhý monitor a jeho pohnutím si ho podľa potreby umiestnite voči pôvodnému monitoru vášho notebooku / tabletu / PC. Môžete vykonávať nastavenie Rozšíriť (Extend) a Zrkadliť / Duplikovať (Mirror): a) pre režim Zrkadliť / Duplikovať (Mirror): na obrazovke zvoľte 2. Monitor, pri Viacej monitorov → Duplikovať toto zobrazenie → OK. b) pre režim Rozšíriť (Extend): na obrazovke zvoľte 2. Monitor, pri Viacej monitorov → Rozšíriť toto zobrazenie → OK. Dôležitá poznámka pre použitie a nastavenie HD grafiky Intel v notebooku a tablete (obrázky a nastavenia sa môžu líšiť podľa verzie ovládača pre HD grafiku): Niektoré konfigurácie môžete nastaviť len pomocou primárnej grafiky - HD grafiky Intel. Zvoľte Ovládací panel HD grafika Intel → Vlastnosti grafického adaptéra → Displej → Viac displejov. Voľba len jeden pripojený monitor: Umožňuje voľby pre Rozšírenú plochu, Primárny displej, 2. displejPotom prejdite na Všeobecné nastavenie – Integrovaný displej a môžete upraviť Rozlíšenie a Obnovovaciu frekvenciu.

Doporučujeme pre odpovedajúce rozlíšenie nastaviť rovnakú obnovovaciu frekvenciu na oboch pripojených monitoroch.Nastavenie zvuku – umožní nastavenie zvuku v Ovládacie panely → Zvuk (USB Audio Device).

Poznámky pre použitie: Standby / Hibernate režim a Video port – po aktivácii notebooku / tabletu / PC zo Standby / Hibernate režimu sa zobrazuje primárny monitor, preto doporučujeme používať ako primárny ten, ktorý je integrovaný s notebookem / tabletem / PC, aby ste sa mohli opätovne prihlásiť do systému. Mirror režim – prídavný monitor sa riadi parametrami toho pôvodného v systému, tj. ak si nastavíme režim Mirror a integrovaný monitor má rozlíšenie 1280x1024, potom sa obrazovka prenáša v rozlíšení maximálne 1280x1024 (i keď ho nastavíme na vyššie rozlíšenie). Používajte a nastavujte monitory podľa manuálu, tj. monitor s nižším rozlíšením než nastavenie na HDMI portu môže poškodiť monitor (napr. nenastavujte pre monitor s max. rozlíšením 1024x768 hodnotu 1280x960 a vyššiu na HDMI portu)! Pomocou voľby na klávesnici „Windows“ + P sa dajú tiež jednoducho monitory ovládať – pre použitie monitora vo Win 10 sú tu voľby: Iba obrazovka počítača, Duplikovať, Rozšíriť, Iba druhá obrazovka.POUŽITIE USB-C DOKOVACEJ STANICE V MAC OS Inštalácia ovládačov v Mac OS X je automatická. MacOS nepodporuje MST (2 monitory v rozšírenom režime). Žiadna USB-C dokovacia stanica nepodporuje pripojenie dvoch monitorov v MacOS, toto zvláda iba Thunderbolt 3 dokovacia stanica. Pripojiť druhý externý 4K monitor môžete pomocou i-tec USB 3.0 adaptéra, napr. U3DP4K alebo U3HDMI4K alebo FullHD+ monitora s ostatnými videoadaptérmi. Pre odpovedajúce rozlíšenie pre internú grafickú kartu doporučujeme zvoliť „Základné pre monitor“, nastaviť rozlíšenie na druhom externom monitore a reštartovať Mac zariadenie. Po pripojení monitoru bude obrazovka na Vašom Mac-u preblikávať, čo je štandardný stav, a ustálenie môžete vykonať štandardným nastavením tu: Predvoľby systému-Monitory.

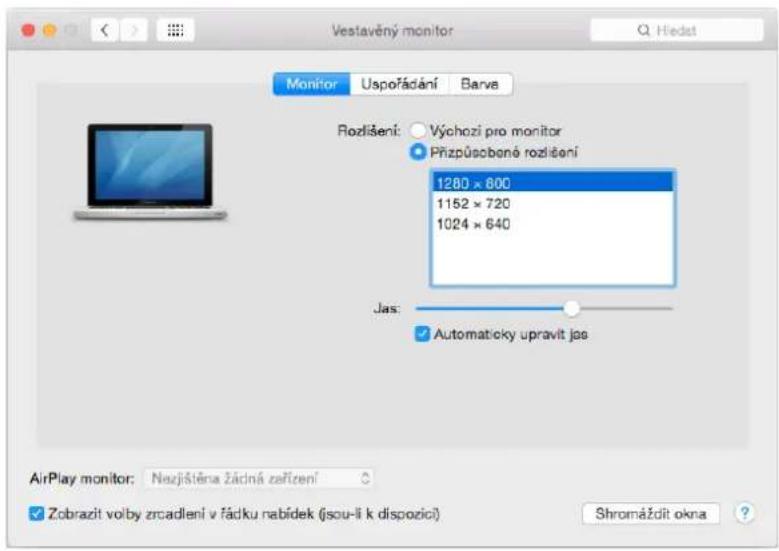

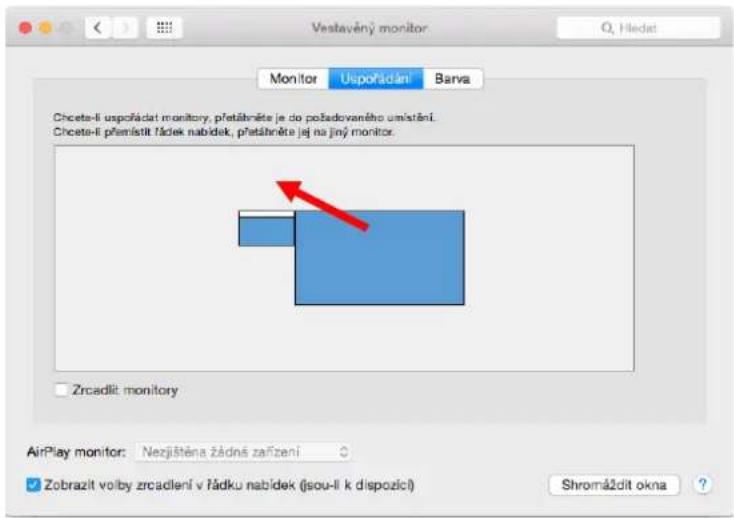

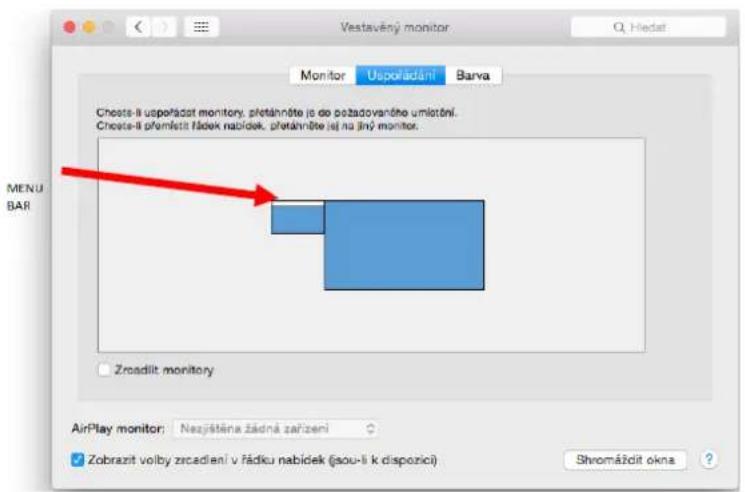

Kliknite na Usporiadanie a v defaultnom režime (Rozšíriť) kliknite na nový monitor a pretiahnite ho podľa potreby vzhľadom k monitoru Mac-u. Pri voľbe Zrkadliť monitory sa zmení režim na Zrkadliť (rozlíšenie monitorov sa automaticky upraví podľa ich parametrov a nastaví sa najvyššie možné rozlíšenie na oboch monitoroch). Zrušením voľby Zrkadliť monitory obnovíte režim Rozšíriť. Režim rozšíriť: Šípka naznačuje možnosť umiestnenia pripojeného monitora vzhľadom k Mac monitoru.V režime Rozšíriť si môžete voliť Hlavný monitor pretiahnutím lišty Menu Bar.

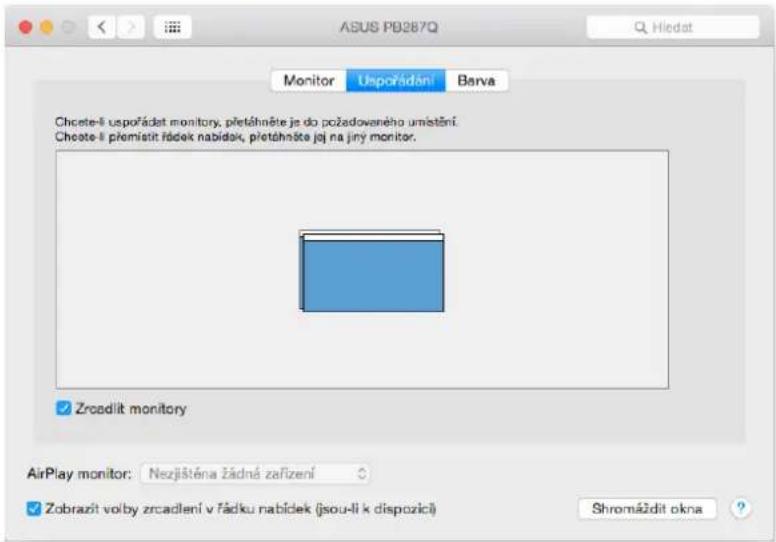

Režim zrkadliť: Môžete použiť len v prípade, že je ponúkaný Macom.

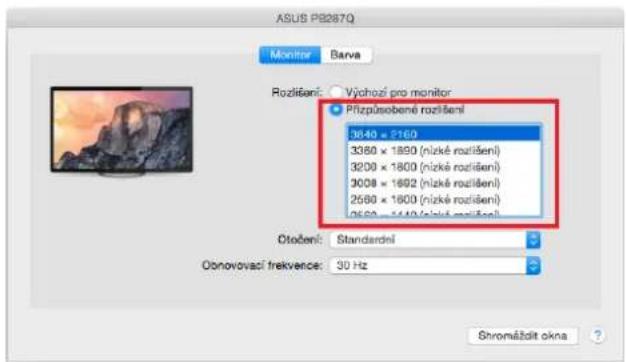

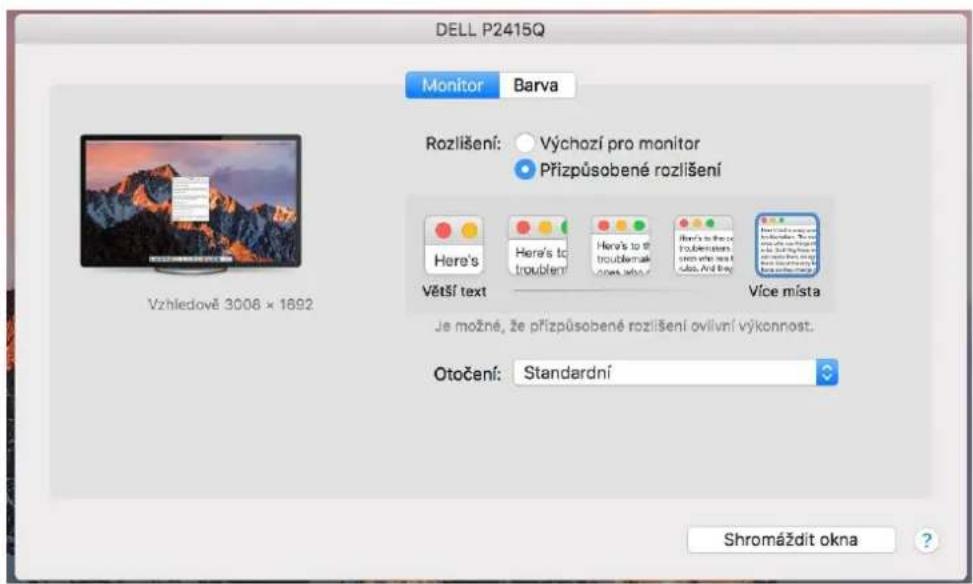

Kliknite na Zhromaždiť okná: touto voľbou si môžete zvoliť nastavenie odpovedajúceho monitora – Prispôsobené rozlíšenie (ponúka využiteľné rozlíšenie), Otočenie (Štandardné, 90°, 180° a 270°) a Obnovovacia frekvencia (ak je ponúkaná). Podľa používaného monitora sú tieto možnosti nastavenia: Variant zobrazenie 1:Variant zobrazenie 2: V Prispôsobenom režime kliknite na Vami vybratú ikonku (pod obrazovkou sa popíše dané rozlíšenie – tu Vzhľadovo 3008x1692 = 4K@30Hz)

Práca na pripojenom monitore, keď je monitor Macu sklopený, je možná pri napájaní zo siete (čiastočné obmedzenie je pri použití HDMI monitora v starších verziách Macu). Prevažnú časť problémov s obnovením obrazovky na pripojenom monitore po uspatí Macu, po použití šetriča, po reštarte Macu, po vypnutí / zapnutí Macu môžete vyriešiť odpojením USB-C kábla dokovacej stanice od USB-C portu Macu a jeho opätovným pripojením asi po 10 s. Počkajte na dokončenie pripojenia všetkých periférií.

PRIPOJENIE USB ZARIADENÍ

Po pripojení USB zariadení do USB 3.0 portu dokovacej stanice (USB externý HDD, USB klávesnica, USB myš, USB Hub, USB grafický adaptér) sa tieto zariadenia používajú štandardným spôsobom. Dokovacia stanica podporuje nabíjanie pripojených USB mobilných zariadení, ako sú smartphony, čítačky e-kníh, multimediálne prehrávače, navigácie a tablety. Nabíjané zariadenie stačí pripojiť originálnym káblom k USB portu dokovacej stanice. AUDIO Výstupné zariadenie zvuku pre počúvanie cez HDMI je treba nastaviť / overiť tu: Predvoľby systému-Zvuk-Výstup – nastaviť HDMI Audio Device. Výstupné zariadenie zvuku súčasne do slúchadiel i monitora môžete voliť v Otvoriť- Aplikácie-Utility-Nastavenie audio MIDI.app – kliknite na „+“ vľavo dolu – Vytvoriť zariadenie s viacerými výstupmi a zvolíte Zariadenie s viacerými výstupmi požadované výstupy z ponúkaných volieb. Prevažnú časť problémov s dokovacou stanicou a pripojenými perifériami môžete vyriešiť pomocou prepínača ON/OFF alebo odpojením USB-C kábla dokovacej stanice od USB-C portu PC / Macu / smartphonu / tabletu a jeho opätovným pripojením asi po 10s. V prípade problémov s USB-C dokovacou stanicou sa môžete obrátiť na našu technickú podporu: support@itecproduct.com.
