NÁVOD K OBSLUZE C31DUALDOCKPD i-TEC

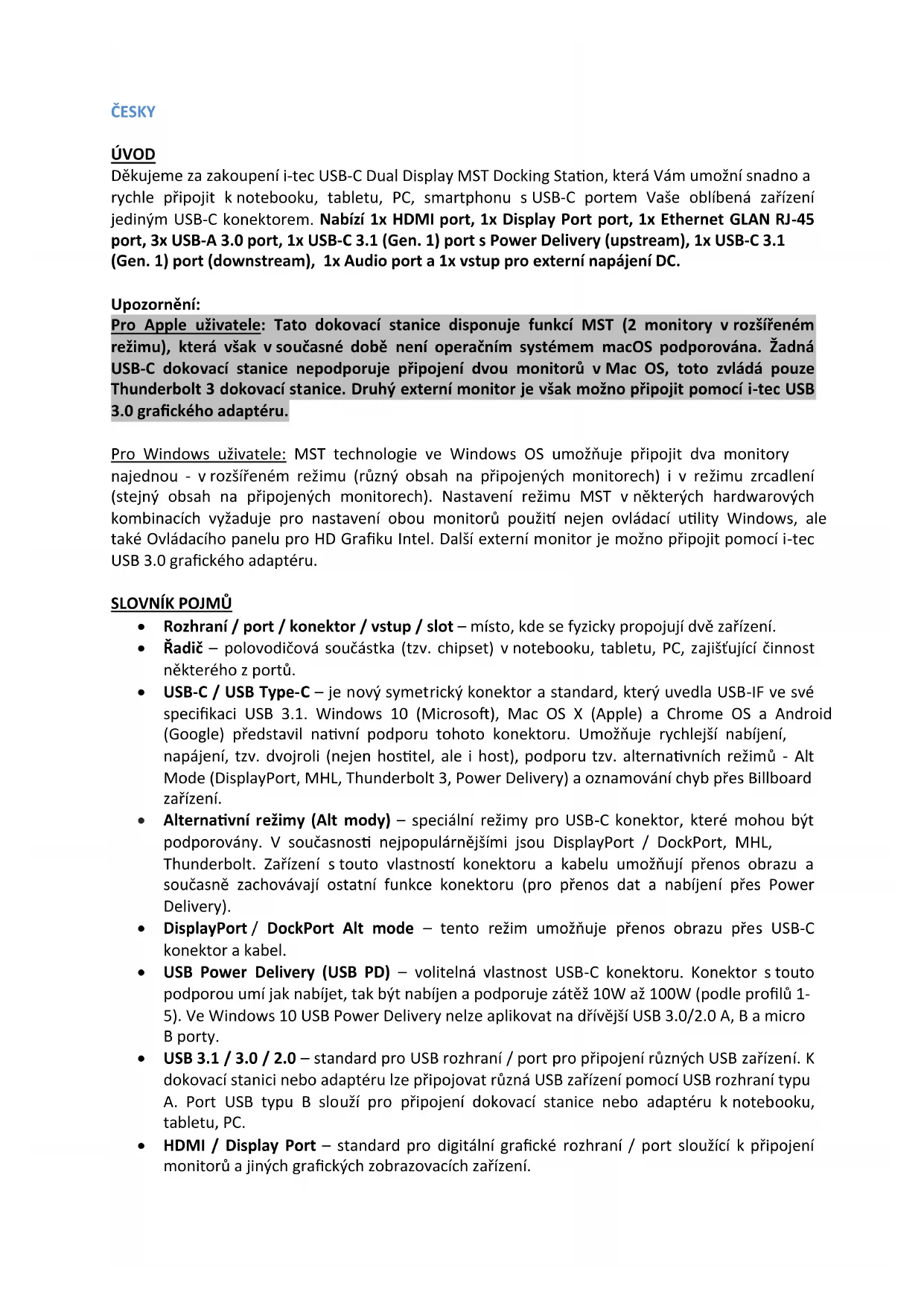

3.0 grafického adaptéru.

Pro Windows uživatele: MST technologie ve Windows OS umožňuje připojit dva monitory najednou - v rozšířeném režimu (různý obsah na připojených monitorech) i v režimu zrcadlení (stejný obsah na připojených monitorech). Nastavení režimu MST v některých hardwarových kombinacích vyžaduje pro nastavení obou monitorů použití nejen ovládací utility Windows, ale také Ovládacího panelu pro HD Grafiku Intel. Další externí monitor je možno připojit pomocí i-tec USB 3.0 grafického adaptéru.

Rozhraní / port / konektor / vstup / slot – místo, kde se fyzicky propojují dvě zařízení. Řadič – polovodičová součástka (tzv. chipset) v notebooku, tabletu, PC, zajišťující činnost některého z portů. USB-C / USB Type-C – je nový symetrický konektor a standard, který uvedla USB-IF ve své specifikaci USB 3.1. Windows 10 (Microsoft), Mac OS X (Apple) a Chrome OS a Android (Google) představil nativní podporu tohoto konektoru. Umožňuje rychlejší nabíjení, napájení, tzv. dvojroli (nejen hostitel, ale i host), podporu tzv. alternativních režimů - Alt Mode (DisplayPort, MHL, Thunderbolt 3, Power Delivery) a oznamování chyb přes Billboard zařízení. Alternativní režimy (Alt mody) – speciální režimy pro USB-C konektor, které mohou být podporovány. V současnosti nejpopulárnějšími jsou DisplayPort / DockPort, MHL, Thunderbolt. Zařízení s touto vlastností konektoru a kabelu umožňují přenos obrazu a současně zachovávají ostatní funkce konektoru (pro přenos dat a nabíjení přes Power Delivery). DisplayPort / DockPort Alt mode – tento režim umožňuje přenos obrazu přes USB-C konektor a kabel. USB Power Delivery (USB PD) – volitelná vlastnost USB-C konektoru. Konektor s touto podporou umí jak nabíjet, tak být nabíjen a podporuje zátěž 10W až 100W (podle profilů 1- 5). Ve Windows 10 USB Power Delivery nelze aplikovat na dřívější USB 3.0/2.0 A, B a micro B porty. USB 3.1 / 3.0 / 2.0 – standard pro USB rozhraní / port pro připojení různých USB zařízení. K dokovací stanici nebo adaptéru lze připojovat různá USB zařízení pomocí USB rozhraní typu A. Port USB typu B slouží pro připojení dokovací stanice nebo adaptéru k notebooku, tabletu, PC. HDMI / Display Port – standard pro digitální grafické rozhraní / port sloužící k připojení monitorů a jiných grafických zobrazovacích zařízení. Audio – označení pro zvukové vstupní (mikrofon) nebo výstupní zařízení (sluchátka / reproduktory). Prosíme o pečlivé přečtení celého manuálu před zahájením práce s dokovací stanicí. Podrobnější informace naleznete v manuálu na našem webu www.i-tec-europe.eu v záložce „Download“ u tohoto produktu. SPECIFIKACE 1x USB-C 3.1 (Gen. 1) port pro datový přenos, přenosová rychlost až 5 Gbps; přes tento port nelze připojit další monitor, toto umí pouze Thunderbolt 3 dokovací stanice. 3x USB-A 3.0 port, přenosová rychlost až 5 Gbps; USB 3.0 port na předním panelu je se spec. BC 1.2 1x USB-C Power Delivery s profilem 4 (max. 60 W) pro připojení k notebooku nebo tabletu 1x Ethernet GLAN RJ-45 port, 10/100/1000 Mbps Grafické rozhraní: Jeden monitor: 1x HDMI max. rozlišení 3840x2160/30Hz nebo 1x Display Port max. rozlišení 3840x2160/30Hz Dva monitory (MST): podporuje až 1920x1200/60Hz 1x Audio/Mikrofon 2.1 Jack Režimy: Rozšířit, Zrcadlit a Primární monitor Podporované barvy 16 / 32 bitů Napájení z externího napájecího adaptéru - výstup: 20V/5A OS: Vyžaduje USB-C rozhraní s podporou "DisplayPort Alternate Mode" a „Power Delivery“ (ne všechna zařízení/systémy s rozhraním USB-C mají tento standard) nebo Thunderbolt 3 port – nyní Windows 10 32/64bit, Mac OS X, Chrome OS a Android 6 (Google) s Intel Broadwell Processors a R51 a vyšší Rozměry produktu: 155 x 85 x 27 mm Hmotnost produktu: 172 g OBSAH BALENÍ i-tec USB-C MST dokovací stanice USB-C kabel (délka 100 cm) Napájecí adaptér (výstup: DC 20V/5A, 100W, DC kabel 200 cm + síťový kabel 200 cm) Quick Start

1. 1x USB-A 3.0 port (přenosová rychlost až 5 Gbps ) s rychlým nabíjením dle spec. BC 1.2 – pro

připojení a rychlé nabíjení USB zařízení

2. 1x USB-C 3.1 (Gen. 1) data port – pro připojení USB-C datových zařízení (např. HDD, flash disk)

3. 1x Audio/Mikrofon 3.5 mm Jack – pro připojení sluchátek a mikrofonu 2.1

4. Přepínač ON/OFF – pro zapnutí/vypnutí dokovací staniceZadní panel:

5. Vstup pro napájení (DC 20V/5A, 100W) – napájení z externího napájecího adaptéru

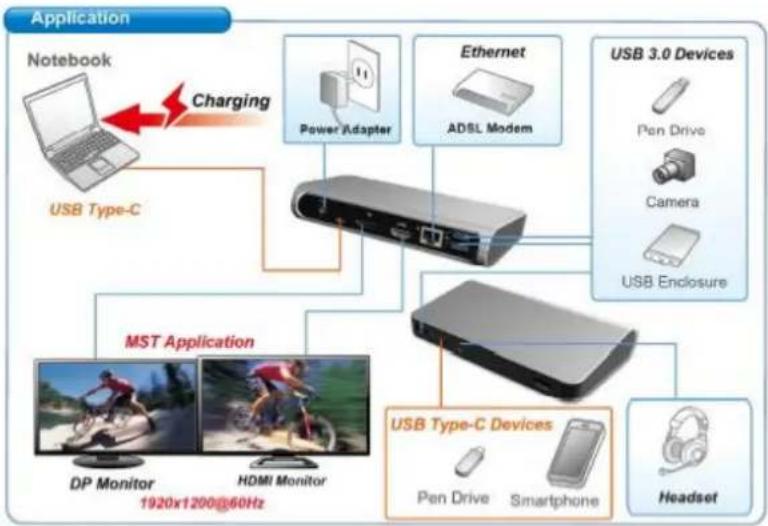

6. 1x USB-C (upstream - podpora pro data, Display Port Alt mode, Power Delivery Alt mode) - pro

připojení dokovací stanice k notebooku, tabletu s USB-C portem; Power Delivery s profilem 4 (max. 60 W)

7. 1x Display Port port (DP) – pro připojení monitoru s DP vstupem

8. 1x HDMI port – pro připojení monitoru s HDMI vstupem

Poznámka ke grafickému rozhraní: Jeden monitor: 1x HDMI max. rozlišení 3840x2160 / 30Hz nebo 1x Display Port max. rozlišení 3840x2160 / 30Hz. Dva monitory (MST): podporuje až 1920x1200 / 60Hz. Režimy: Rozšířit, Zrcadlit a Primární monitor. Podporované barvy 16 / 32 bitů.

9. 1x Ethernet GLAN RJ-45 port – pro připojení do Ethernet sítě / routeru / switche / HUBu a

10. 2x USB-A 3.0 port (přenosová rychlost až 5 Gbps ) – pro připojení USB zařízení

Hardwarové požadavky: Vyžaduje USB-C rozhraní s podporou "DisplayPort Alternate Mode" a „Power Delivery“ (ne všechna zařízení / systémy s rozhraním USB-C mají tento standard) nebo Thunderbolt 3 port – nyní Windows 10 32/64bit, Mac OS X, Chrome OS a Android 6 (Google) s Intel Broadwell Processors a R51 a vyšší Operační systém: Windows 10, Mac OS X, Google (Chrome OS a Android 6) s nejnovějšími aktualizacemi Poznámka: MacOS nepodporuje MST (2 monitory v rozšířeném režimu). Žadná USB-C dokovací stanice nepodporuje připojení dvou monitorů v MacOS, toto zvládá pouze Thunderbolt 3 dokovací stanice. INSTALACE OVLADAČŮ Po připojení se ovladače pro dokovací stanici instalují automaticky ze systému. V případě nutnosti instalace LAN si aktuální ovladače stáhněte z našeho webu www.i-tec-europe.eu v záložce „download“ u tohoto produktu.Upozornění: Před samotnou instalací se ujistěte, že máte v systému nainstalovány nejnovější ovladače pro vaše zařízení a aktualizovaný BIOS.

PŘIPOJENÍ DISPLAY PORT / HDMI MONITORU

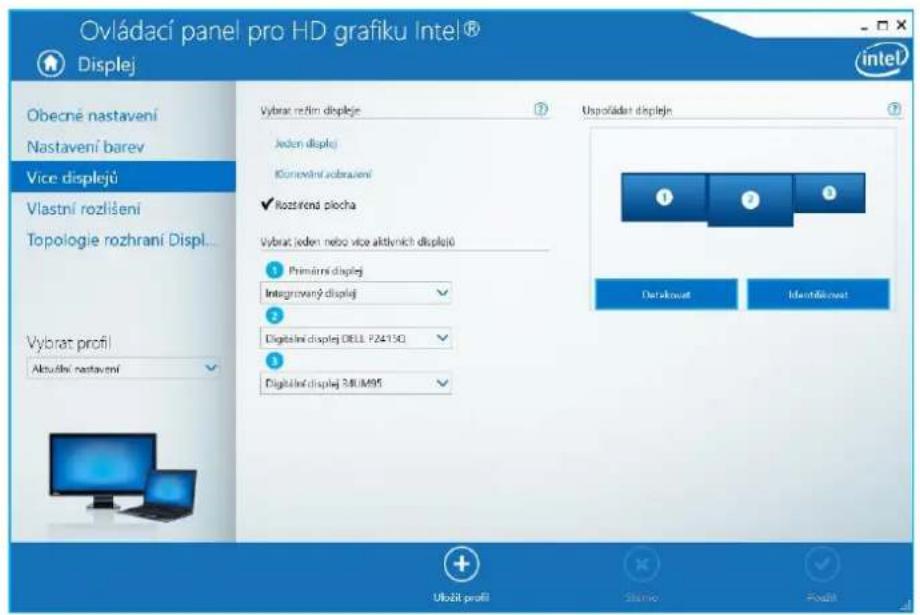

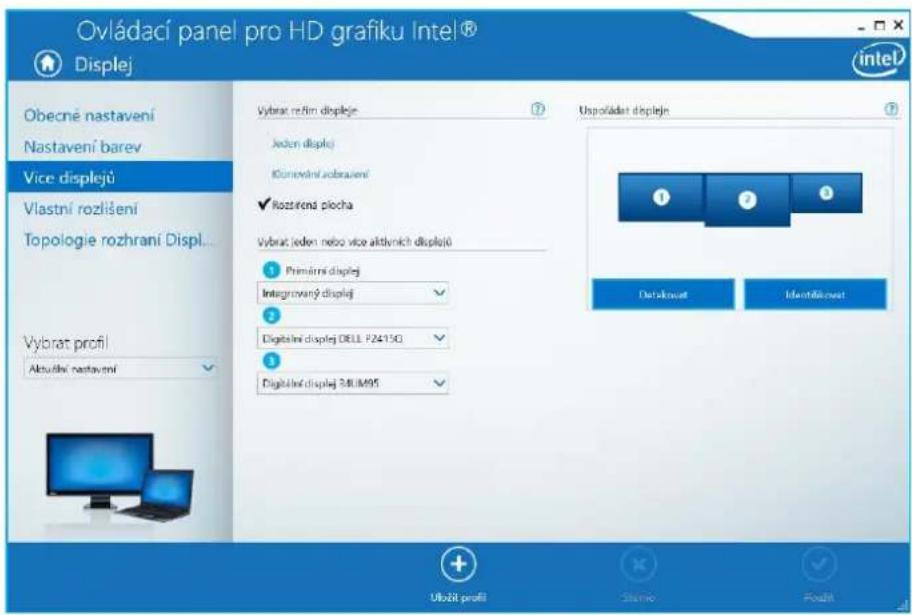

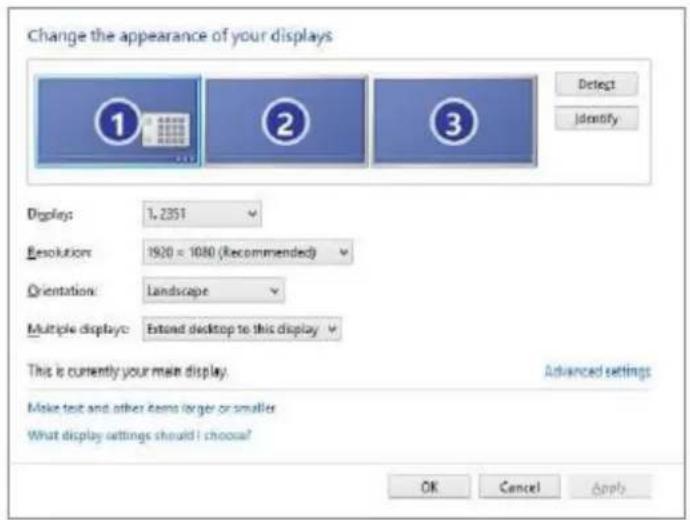

Dokovací stanice je vybavena 1x Display Port 4K portem a 1x HDMI 4K portem pro připojení externího monitoru nebo projektoru s Display Port / HDMI rozhraním. Jako zobrazovací zařízení můžete využít moderní plazmové nebo LCD monitory a televizory. Grafické čipy, které jsou „srdcem“ dokovací stanice, podporují až 1x 4K (Ultra HD) rozlišení 3840 x 2160 pixelů. Pro připojení monitoru k dokovací stanici použijte kvalitní DP / HDMI kabel. Během instalace přídavného monitoru může obrazovka notebooku, tabletu nebo PC problikávat, což je standardní stav. Windows OS: Nastavení režimu MST se dvěmi připojenými monitory (Display port i HDMI) je vždy závislé na interní grafické kartě a hardwarové specifikaci notebooku / tabletu. V některých hardwarových kombinacích je pro nastavení obou monitorů vyžadováno použití nejen ovládací utility Windows, ale také „Ovládacího panelu pro HD Grafiku Intel“ (např. http://www.intel.com/content/www/us/en/support/graphics- drivers/000005540.html?wapkw=settings+for+hd+graphics – položka Display-Více monitorů – popis viz níže). Taktéž doporučujeme pro odpovídající rozlišení nastavit stejnou obnovovací frekvenci na obou připojených monitorech. Připojení třetího externího 4K monitoru je možné pomocí i-tec USB 3.0 adaptéru (např. U3DP4K nebo U3HDMI4K), s ostatními videoadaptéry je možné připojit FullHD+ monitor. POUŽITÍ USB-C DOKOVACÍ STANICE V OS WINDOWS Pokročilá konfigurace pro grafiku – po připojení monitoru a po kliknutí na nastavení pro „Rozlišení zobrazení“ ze systému Windows lze volit použití monitoru.Poznámka: Po kliknutí na druhý monitor a jeho přetažením si jej podle potřeby umístíte vůči původnímu monitoru vašeho notebooku / tabletu / PC. Lze provádět nastavení Rozšířit (Extend) a Zrcadlit / Duplikovat (Mirror): c) pro režim Zrcadlit / Duplikovat (Mirror): na obrazovce zvolte 2. Monitor, u Více monitorů → Duplikovat toto zobrazení → OK. d) pro režim Rozšířit (Extend): na obrazovce zvolte 2. Monitor, u Více monitorů → Rozšířit toto zobrazení → OK. Důležitá poznámka pro použití a nastavení HD grafiky Intel v notebooku a tabletu (obrázky a nastavení se mohou lišit dle verze ovladače pro HD grafiku): Některé konfigurace lze nastavit jen pomocí primární grafiky - HD grafiky Intel. Zvolte Ovládací panel HD grafika Intel → Vlastnosti grafického adaptéru → Displej → Více displejů. Volba jen jeden připojený monitor: Umožňuje volby pro Rozšířenou plochu, Primární displej, 2. displejPoté přejděte na Obecné nastavení – Integrovaný displej a můžete upravit Rozlišení a Obnovovací frekvenci.

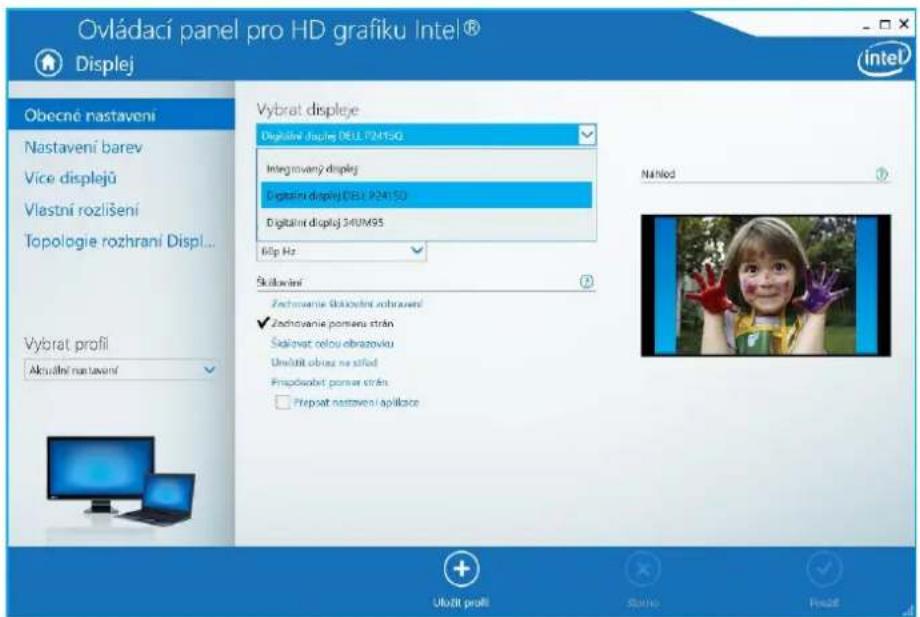

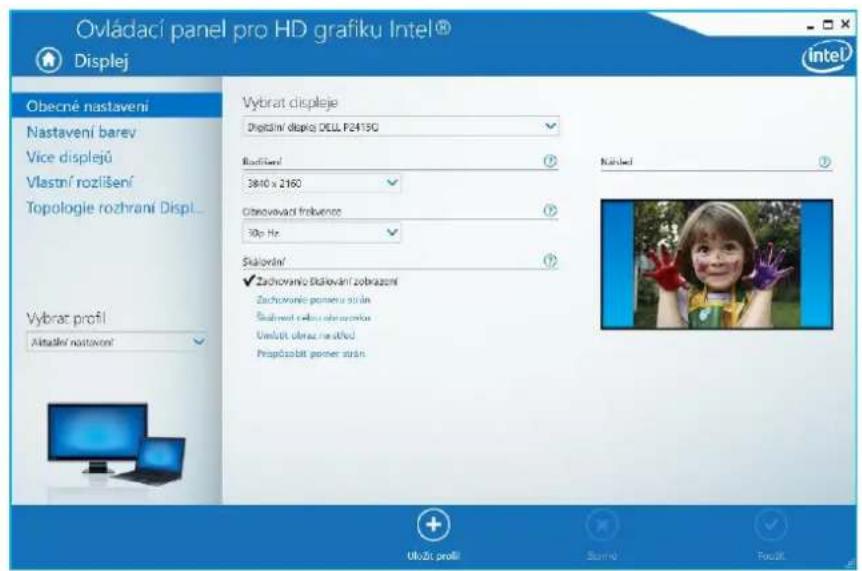

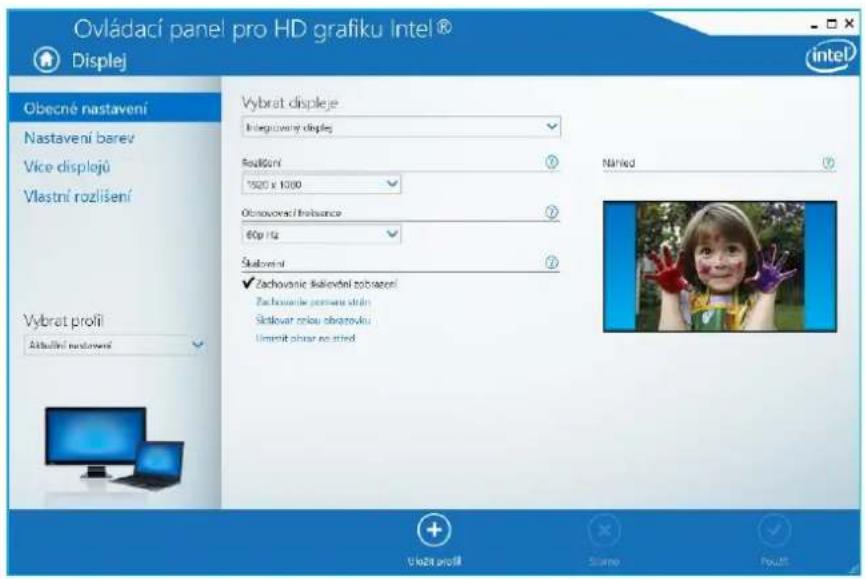

Poté přejděte na Obecné nastavení – Digitální displej a můžete upravit Rozlišení a Obnovovací frekvenci.A pro 2 externí monitory (jeden DP a druhý HDMI).

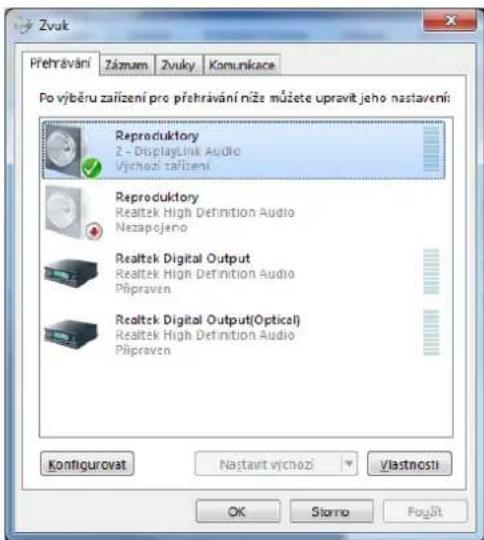

Doporučujeme pro odpovídající rozlišení nastavit stejnou obnovovací frekvenci na obou připojených monitorech.Nastavení zvuku – umožní nastavení zvuku v Ovládací panely → Zvuk (USB Audio Device).

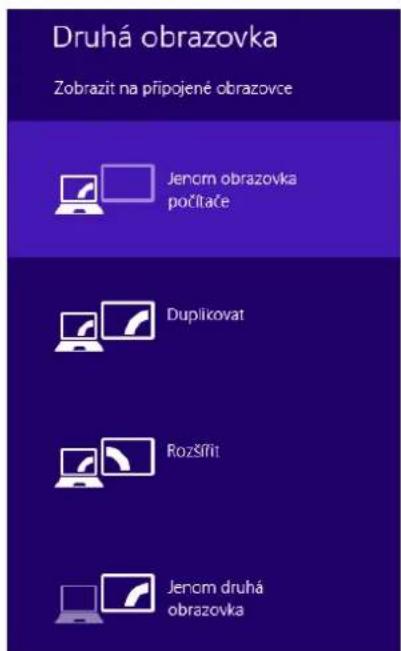

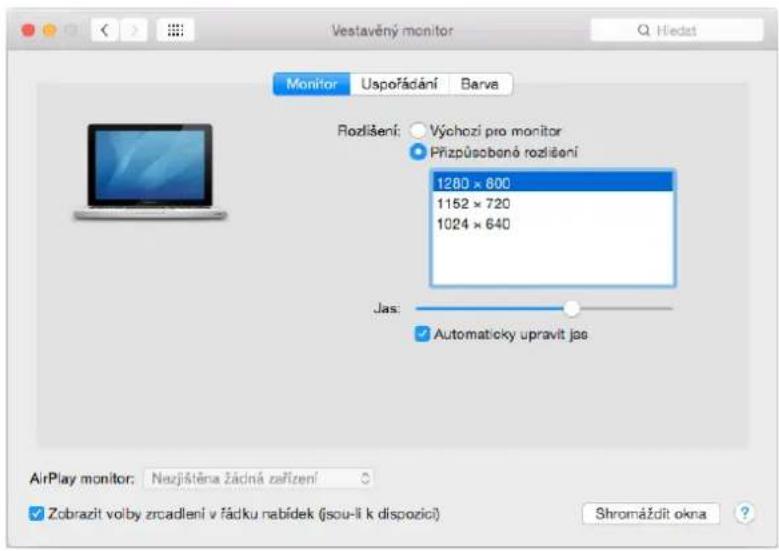

Poznámky pro použití: Standby / Hibernate režim a Video port – po aktivaci notebooku, tabletu, PC ze Standby / Hibernate režimu se zobrazuje primární (původní) monitor, proto doporučujeme používat jako primární ten, který je integrován s notebookem, tabletem, PC, abyste se mohli opětovně přihlásit do systému. Mirror režim – přídavný monitor se řídí parametry původního monitoru v systému, tzn. jestliže si nastavíte režim Mirror a původní monitor má rozlišení 1280x1024, pak se obrazovka přenáší na přídavný monitor v rozlišení maximálně 1280x1024 (i když jej nastavíte na vyšší rozlišení). Monitory používejte a nastavujte podle manuálu. Monitor s nižším rozlišením než nastavení na HDMI portu může poškodit monitor (např. nenastavujte pro monitor s max. rozlišením 1024x768 hodnotu 1280x960 a vyšší na HDMI portu)! Pomocí volby na klávesnici „Windows“ + P lze také jednoduše monitory ovládat – pro použití monitoru ve Win 10 můžete zvolit: Jenom obrazovka počítače, Duplikovat, Rozšířit, Jenom druhá obrazovka.POUŽITÍ USB-C DOKOVACÍ STANICE V MAC OS X Instalace ovladačů v Mac OS X je automatická. MacOS nepodporuje MST (2 monitory v rozšířeném režimu). Žadná USB-C dokovací stanice nepodporuje připojení dvou monitorů v MacOS, toto zvládá pouze Thunderbolt 3 dokovací stanice. Připojení druhého externího 4K monitoru je možné pomocí i-tec USB 3.0 adaptéru (např. U3DP4K nebo U3HDMI4K), s ostatními videoadaptéry je možné připojit FullHD+ monitor. Pro odpovídající rozlišení pro interní grafickou kartu doporučujeme zvolit „Výchozí pro monitor“, nastavit rozlišení na druhém externím monitoru a restartovat Mac zařízení. Po připojení monitoru bude obrazovka na Vašem Macu problikávat, což je standardní stav, a po ustálení lze provádět jeho standardní nastavování zde: Předvolby systému-Monitory.

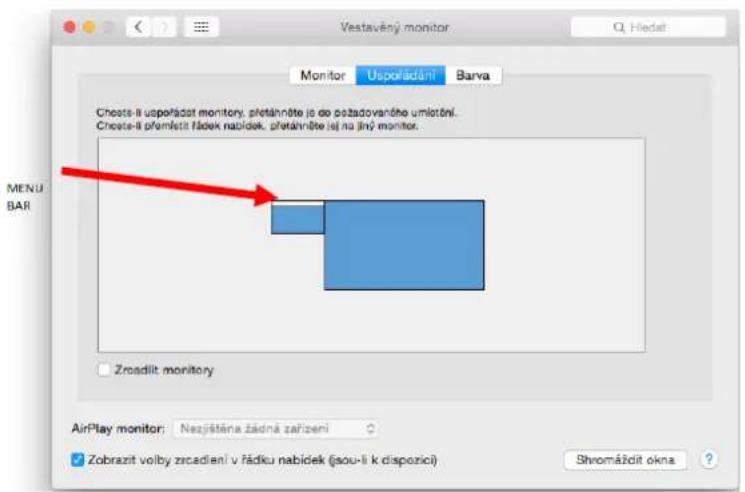

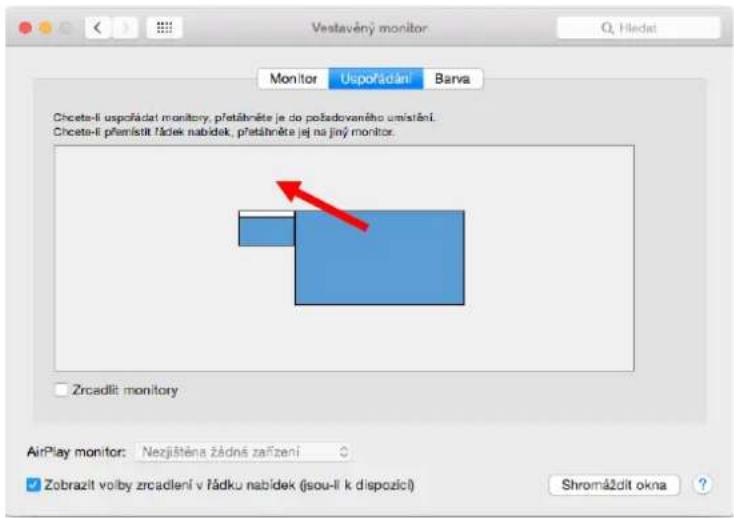

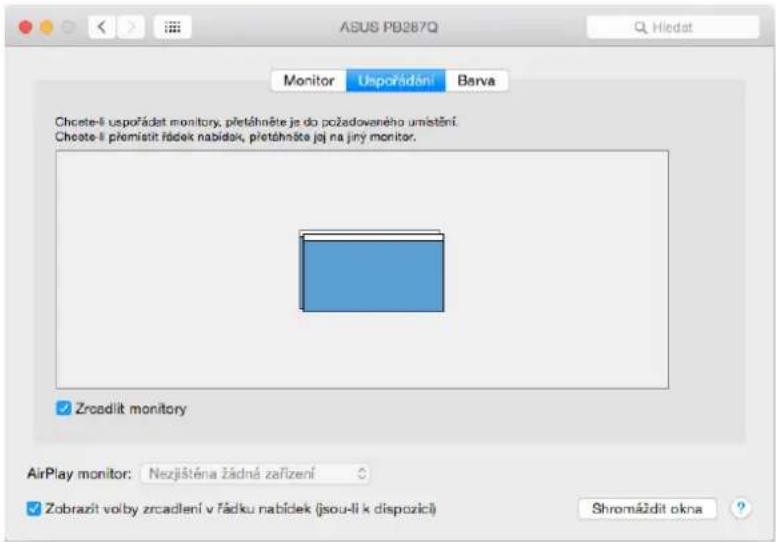

Klikněte na Uspořádání a v defaultním režimu (Rozšířit), klikněte na nový monitor a přetáhněte jej dle potřeby vzhledem k monitoru Macu. Při volbě Zrcadlit monitory se změní režim na Zrcadlit (rozlišení monitorů se automaticky upraví podle jejich parametrů a nastaví se nejvyšší možné rozlišení na obou monitorech). Zrušením volby Zrcadlit monitory obnovíte režim Rozšířit. Režim rozšířit: Šipka naznačuje možnost umístění připojeného monitoru vzhledem k Mac monitoru.V režimu Rozšířit si můžete volit Hlavní monitor přetažením lišty Menu Bar.

Režim zrcadlit: Lze použít jen v případě, že je nabízen Macem.

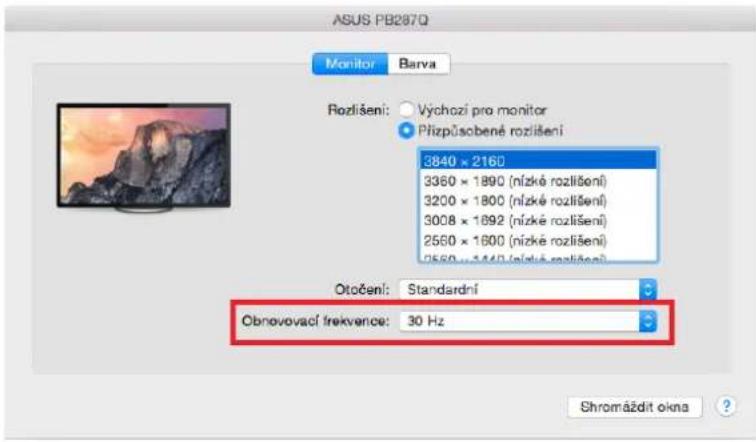

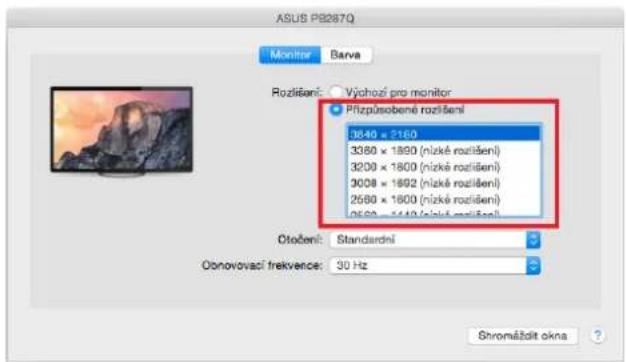

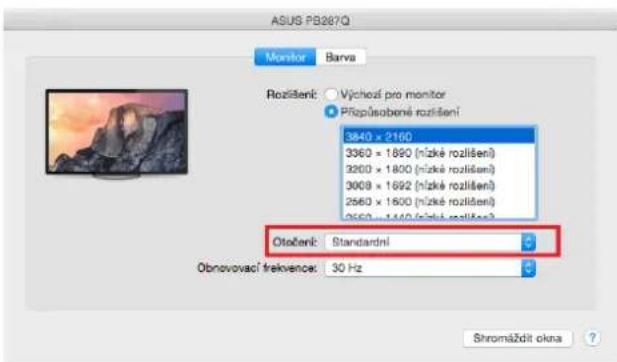

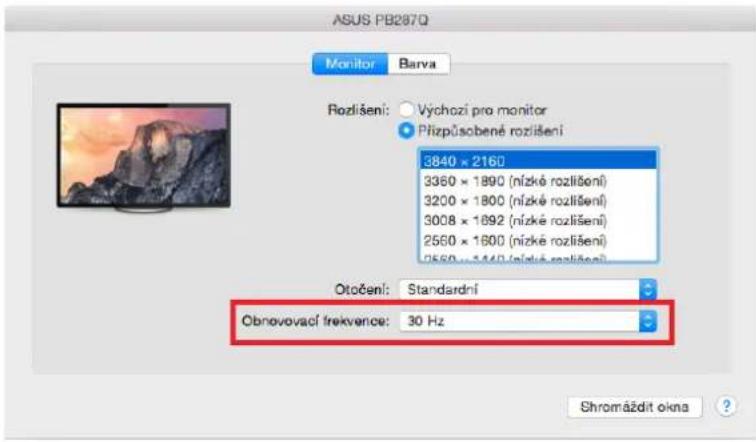

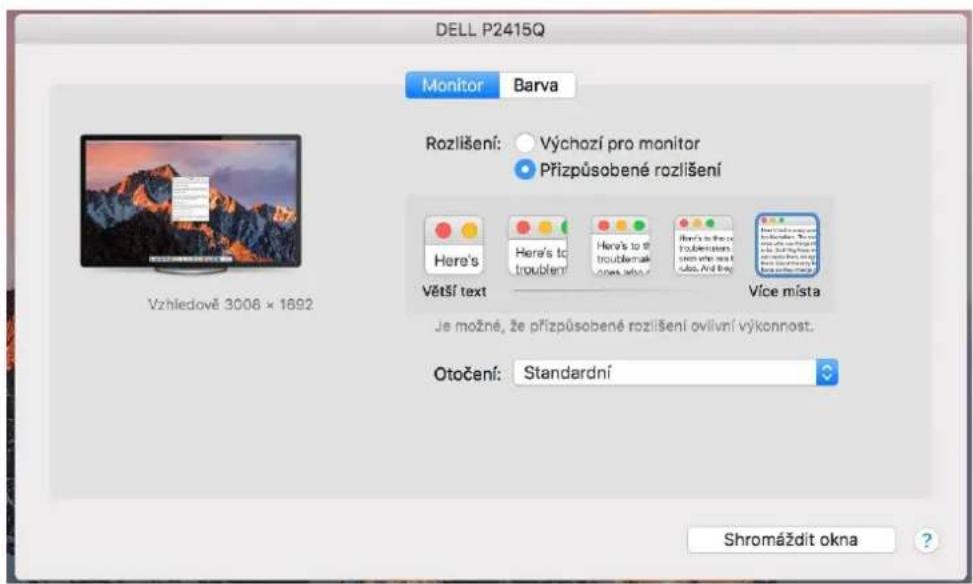

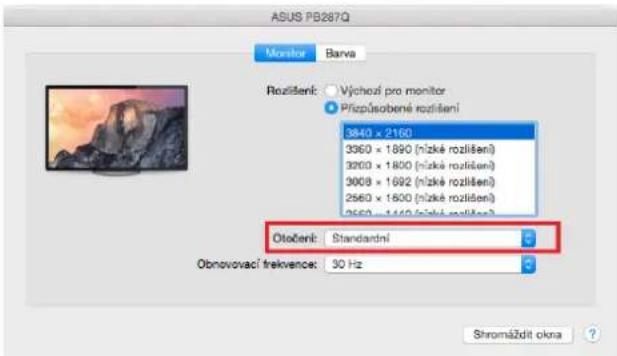

Klikněte na Shromáždit okna: touto volbou si můžete zvolit nastavení odpovídajícího monitoru – Přizpůsobené rozlišení (nabízí využitelná rozlišení), Otočení (Standardní, 90°, 180° a 270°) a Obnovovací frekvence (jestli je nabízena). Podle používaného monitoru jsou tyto možnosti nastavení: Varianta zobrazení 1:Varianta zobrazení 2: V Přizpůsobeném režimu klikněte na Vámi vybranou ikonku (pod obrazovkou se popíše dané rozlišení – zde Vzhledově 3008x1692 = 4K@30Hz)

Práce na připojeném monitoru, když je monitor Macu sklopený, je možná při napájení ze sítě (částečné omezení je při použití HDMI monitoru u starších verzí Macu). Převážnou část problémů s obnovením obrazovky na připojeném monitoru po uspání Macu, po použití spořiče, po restartu Macu, po vypnutí / zapnutí Macu lze vyřešit odpojením USB-C kabelu dokovací stanice od USB-C portu Macu a jeho opětovným připojením asi po 10 s. Vyčkejte na dokončení připojení všech periférií.

PŘIPOJENÍ USB ZAŘÍZENÍ

Po připojení USB zařízení do USB 3.0 portu dokovací stanice (USB externí HDD, USB klávesnice, USB myš, USB Hub, USB grafický adaptér) se tato zařízení používají standardním způsobem. Dokovací stanice podporuje nabíjení připojených USB mobilních zařízení, jako jsou smartphony, čtečky e-knih, multimediální přehrávače, navigace a tablety. Nabíjené zařízení stačí připojit originálním kabelem k USB portu dokovací stanice. AUDIO Výstupní zařízení zvuku pro poslech přes HDMI je třeba nastavit / ověřit zde: Předvolby systému-Zvuk-Výstup – nastavit HDMI Audio Device. Výstupní zařízení zvuku současně do sluchátek i monitoru lze volit v Otevřít-Aplikace- Utility-Nastavení audio MIDI.app – klikněte na „+“ vlevo dole – Vytvořit zařízení s více výstupy a zvolíte na Zařízení s více výstupy požadované výstupy z nabízených voleb. Převážnou část problémů s dokovací stanicí a připojenými perifériemi lze vyřešit pomocí přepínače ON/OFF nebo odpojením USB-C kabelu dokovací stanice od USB-C portu PC / Macu / smartphonu / tabletu a jeho opětovným připojením asi po 10s. V případě problémů s USB-C dokovací stanicí se můžete obrátit na naši technickou podporu: support@itecproduct.com.
