NÁVOD NA OBSLUHU DHB7952G DE DIETRICH

• 3 POUŽÍVÁNÍ Osvetlenie Ovládač otočte smerom k symbolu na zapnutie svietidla digestora. Intenzitu osvetlenia môžete zvýšiť alebo znížiť pridržaním ovládača na symbole

Automatické zastavenie ventilátora Ak ste zabudli vypnúť digestor, vypne sa automaticky po uplynutí 9-hodinovej prevádzky.

. Digestor vypnete otočením ovládača k symbolu .

Rady na úsporu energie Upravte rýchlosť odsávania v závislosti od počtu hrncov. Vyberte si radšej zadné varné zóny variča.

Automatické vypnutie osvetlenia Ak ste zabudli vypnúť osvetlenie digestora, vypne sa automaticky po uplynutí 9hodinovej prevádzky. Zapnutie/vypnutie Na rozsvietenie svetla ovládač otočte k symbolu , na spustenie digestora na rýchlosti 1 ovládač otočte druhýkrát k symbolu . Zmena rýchlosti Po spustení digestora môžete upraviť rýchlosť odsávania. Každým otočením doprava (symbol ) môžete prejsť na vyššiu rýchlosť (1, 2, 3, 4 a potom späť na 1). Automatické prepnutie rýchlosti Pri rýchlosti 3 sa digestor po 10 minútach automaticky prepne na rýchlosť 2. Pri maximálnej rýchlosti 4 sa digestor po 8 minútach automaticky prepne na rýchlosť 2. Otočením vľavo (symbol ) môžete vypnúť digestor aj svetlo. Rada Ak chcete svetlo ponechať rozsvietené aj po vypnutí digestora, ovládač otočte doprava okamžite po jeho otočení doľava (symbol ).

SK VÁŽENÁ ZÁKAZNÍČKA, VÁŽENÝ ZÁKAZNÍK Objavovať výrobky De Dietrich znamená vychutnať si jedinečné chvíle. Sú pôvabné už na prvý pohľad. Kvalita dizajnu sa prejavuje nadčasovou estetikou a prepracovanými konečnými úpravami, ktoré každému predmetu dodajú eleganciu a vycibrený vzhľad, aby navzájom spolu ladili. Máte neodolateľnú chuť dotknúť sa ich. Dizajn De Dietrich si zakladá na kvalitných a prestížnych Materiáloch; Dáva prednosť autentickosti. Spoločnosť De Dietrich sa snaží spojením najnovších technológií a ušľachtilých materiálov zabezpečiť výrobu prestížnych výrobkov určených pre kulinárske umenie, vášeň, ktorú zdieľajú všetci milovníci kuchyne. Želáme vám, aby ste boli spokojní s používaním tohto nového zariadenia. Ďakujeme vám za vašu dôveru.

OBSAH SK Dôležité bezpečnostné pokyny a preventívne opatrenia 63 Identifikácia 65 Inštalácia 66 Elektrické zapojenie66 Použitie vo verzii odvádzania 66 Použitie vo verzii recyklovania66 Montáž digestora 66 Montáž komína 67 Použitie 68 Osvetlenie 68 Automatické zastavenie osvetlenia 68 Zapnutie/vypnutie 68 Zmena rýchlosti rýchlosti 68 Automaticképrepnutie 68 Automatické zastavenie ventilátora 68

Údržba69 Anomálie70 Životné prostredie 71 Oddelenie služieb zákazníkom 72

DÔLEŽITÉ BEZPEČNOSTNÉ POKYNY A PREVENTÍVNE OPATRENIA Tento návod je dostupný na webovej lokalite spoločnosti. Pred inštaláciou a použitím zariadenia sa oboznámte s týmito pokynmi. Boli vypracované pre vašu bezpečnosť a bezpečnosť ostatných osôb. Tento návod na použitie uschovajte spolu s daným zariadením. Pokiaľ by ste zariadenie predávali alebo prenechávali inej osobe, zabezpečte, aby obsahoval aj tento návod na použitie. • Kvôli neustálemu zlepšovaniu našich výrobkov si vyhradzujeme právo vykonať akékoľvek zmeny týkajúce sa technických, funkčných alebo estetických vlastností vyplývajúcich z technického vývoja. • Odporúčame vám, aby ste si referencie zariadenia opísali na stranu „Oddelenie služieb zákazníkom a vzťahy so zákazníkmi“, aby ste ich v budúcnosti ľahšie našli.

Dôležité upozornenia • Toto zariadenie je určené na použitie osobami v ich domácnostiach. Nepoužívajte ho na komerčné, priemyselné ani iné účely, okrem tých, na ktoré bolo navrhnuté. • Po prevzatí zariadenie okamžite odbaľte. Skontrolujte jeho celkový vzhľad. Akékoľvek výhrady zaznamenajte na dodací list a jeho kópiu si odložte. • Toto zariadenie môžu používať deti vo veku minimálne 8 rokov a osoby so zníženými fyzickými, zmyslovými alebo mentálnymi schopnosťami alebo bez skúseností s používaním zariadenia či poznatkov o ňom, ak sú pod dozorom zodpovednej osoby alebo ich taká osoba poučila o bezpečnom používaní prístroja a porozumeli možným rizikám. Dbajte na to, aby sa deti s týmto zariadením nehrali. Čistenie a údržbu, ktorú vykonáva používateľ, nesmú vykonávať deti bez dozoru. • Upozornenie: Prístupné časti zariadenia sa môžu zohriať, ak sa používa so spotrebičmi na varenie. • Odpojenie možno dosiahnuť poskytnutím dostupnej zástrčky alebo začlenením spínača do pevných potrubí v súlade s inštalačnými predpismi. • Neupravujte ani sa nepokúšajte upravovať vlastnosti zariadenia. Mohlo by to pre vás predstavovať nebezpečenstvo. • Opravy smie vykonávať len autorizovaný odborník.

DÔLEŽITÉ BEZPEČNOSTNÉ POKYNY A PREVENTÍVNE OPATRENIA • Pred čistením alebo údržbou digestor vždy odpojte. • Na čistenie vášho zariadenia nepoužívajte naparovacie ani vysokotlakové zariadenia (elektrické bezpečnostné požiadavky).

Nebezpečenstvo udusenia • Je potrebné dodržiavať nariadenia týkajúce sa odvádzania vzduchu. Do potrubia používaného na odvádzanie pár zariadení používajúcich plyn alebo iné zápalné látky sa nesmie vháňať vzduch (nevzťahuje sa na zariadenia, ktoré len vracajú vzduch do miestnosti). • Keď sa digestor používa súčasne so zariadeniami používajúcimi plyn alebo iné palivo (nevzťahuje sa na zariadenia, ktoré len vracajú vzduch do miestnosti), je potrebné zabezpečiť dostatočné vetranie.

Riziko požiaru • Je zakázané flambovať jedlo a používať plynové variče bez nádob na varenie pod digestorom (nasaté plamene by mohli poškodiť zariadenie). • Vyprážanie pod zariadením sa musí vykonávať pod neustálym dohľadom. Olej a masť zahriate na veľmi vysoké teploty sa môžu zapáliť. • Dodržiavajte frekvenciu čistenia a výmeny filtrov. Nahromadenie zvyškov tuku môžete spôsobiť požiar. • Používanie nad varičmi na palivo (drevo, uhlie...) je zakázané. • Keď sa kuchynský digestor umiestni nad plynový spotrebič, minimálna vzdialenosť medzi doskou a spodnou časťou digestora musí byť najmenej 65 cm. Ak pokyny na varnej doske nainštalovanej pod digestorom uvádzajú vzdialenosť viac ako 65 cm, je potrebné to zohľadniť.

• 1 IDENTIFIKÁCIA 1.1 – ZOZNAM DIELOV C – Vŕtacia šablóna D/E – Hmoždinka + skrutka (držiak digestora) F – Držiak digestora J – Adaptér H – Komín K – Konzola na upevnenie L – Telo digestora M – Skrutky (upevnenie komína) O – Skrutky (montáž motora) P – Držiak motora

Odvádzač výparov Uhlíkové filtre

Tieto diely sú k dispozícii v AUTORIZOVANOM PREDAJNOM SERVISE.

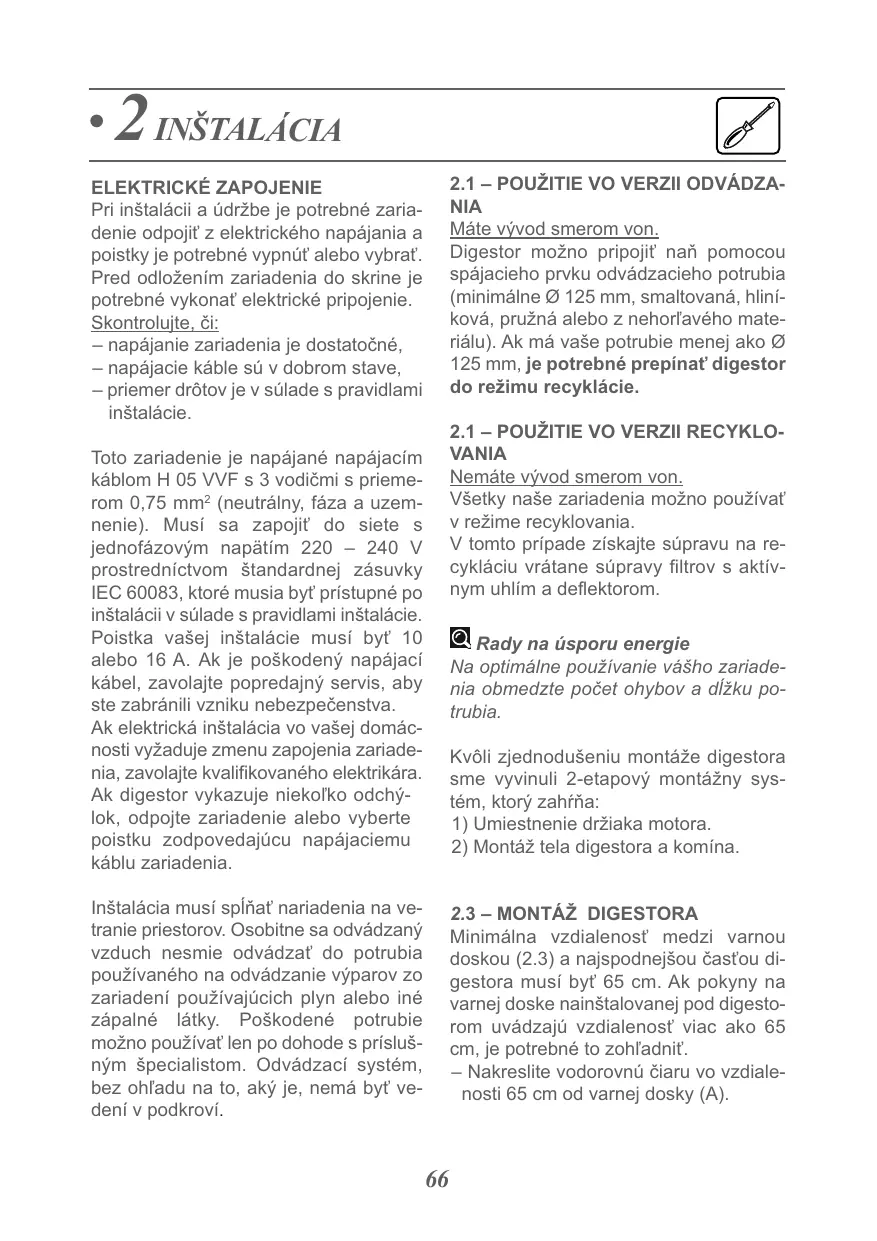

• 2 INŠTALÁCIA 2.1 – POUŽITIE VO VERZII ODVÁDZANIA Máte vývod smerom von. Digestor možno pripojiť naň pomocou spájacieho prvku odvádzacieho potrubia (minimálne Ø 125 mm, smaltovaná, hliníková, pružná alebo z nehorľavého materiálu). Ak má vaše potrubie menej ako Ø 125 mm, je potrebné prepínať digestor do režimu recyklácie.

ELEKTRICKÉ ZAPOJENIE Pri inštalácii a údržbe je potrebné zariadenie odpojiť z elektrického napájania a poistky je potrebné vypnúť alebo vybrať. Pred odložením zariadenia do skrine je potrebné vykonať elektrické pripojenie. Skontrolujte, či: – napájanie zariadenia je dostatočné, – napájacie káble sú v dobrom stave, – priemer drôtov je v súlade s pravidlami inštalácie.

2.1 – POUŽITIE VO VERZII RECYKLOVANIA Nemáte vývod smerom von. Všetky naše zariadenia možno používať v režime recyklovania. V tomto prípade získajte súpravu na recykláciu vrátane súpravy filtrov s aktívnym uhlím a deflektorom.

Toto zariadenie je napájané napájacím káblom H 05 VVF s 3 vodičmi s priemerom 0,75 mm2 (neutrálny, fáza a uzemnenie). Musí sa zapojiť do siete s jednofázovým napätím 220 – 240 V prostredníctvom štandardnej zásuvky IEC 60083, ktoré musia byť prístupné po inštalácii v súlade s pravidlami inštalácie. Poistka vašej inštalácie musí byť 10 alebo 16 A. Ak je poškodený napájací kábel, zavolajte popredajný servis, aby ste zabránili vzniku nebezpečenstva. Ak elektrická inštalácia vo vašej domácnosti vyžaduje zmenu zapojenia zariadenia, zavolajte kvalifikovaného elektrikára. Ak digestor vykazuje niekoľko odchýlok, odpojte zariadenie alebo vyberte poistku zodpovedajúcu napájaciemu káblu zariadenia.

Rady na úsporu energie Na optimálne používanie vášho zariadenia obmedzte počet ohybov a dĺžku potrubia. Kvôli zjednodušeniu montáže digestora sme vyvinuli 2-etapový montážny systém, ktorý zahŕňa: 1) Umiestnenie držiaka motora. 2) Montáž tela digestora a komína.

Inštalácia musí spĺňať nariadenia na vetranie priestorov. Osobitne sa odvádzaný vzduch nesmie odvádzať do potrubia používaného na odvádzanie výparov zo zariadení používajúcich plyn alebo iné zápalné látky. Poškodené potrubie možno používať len po dohode s príslušným špecialistom. Odvádzací systém, bez ohľadu na to, aký je, nemá byť vedení v podkroví.

2.3 – MONTÁŽ DIGESTORA Minimálna vzdialenosť medzi varnou doskou (2.3) a najspodnejšou časťou digestora musí byť 65 cm. Ak pokyny na varnej doske nainštalovanej pod digestorom uvádzajú vzdialenosť viac ako 65 cm, je potrebné to zohľadniť. – Nakreslite vodorovnú čiaru vo vzdialenosti 65 cm od varnej dosky (A).

• 2 INŠTALÁCIA – Nakreslite zvislú čiaru (B) na stene stredom roviny varnej dosky od stropu až k predchádzajúcej vodorovnej čiare (A). – Naproti múru umiestnite vŕtaciu šablónu (C). – Vyvŕtajte 2 otvory. Vložte 2 hmoždinky. V prípade dutej steny použite prispôsobené hmoždinky a skrutky (2.3). – Pomocou 2 skrutiek (D) priskrutkujte konzolu na upevnenie na stenu (K) (2.3.1.).

Ak má vaše odvodné potrubie menej ako Ø 125 mm, je potrebné zapájať digestor do režimu recyklácie. – Upevnite koniec potrubia k vývodu motora. – Pripravte svoj teleskopický komín zakrytím mriežky. – Upevnite takto namontovaný komín k digestoru a zdvihnite hornú časť na nastavenie výšky a potom ho pomocou 2 skrutiek (M) priskrutkujte ku kovovému držiaku komína.

2.3.1 - MONTÁŽ DRŽIAKA MOTORA (P) – Upevňovaciu konzolu priskrutkujte pomocou 2 skrutiek (D) na stenu (K) (2.3.1.). - Držiak motora zaveste na háky (2.3.1). – Zaveste digestor na držiaky. – Upravte výšku a úroveň nastavením nastavovacích skrutiek držiaka (horná skrutka pre vodorovné vyrovnanie, spodná skrutka na upevnenie k stene). – Zaskrutkujte skrutku proti nadvihnutiu (E).

• Recyklácia (voliteľná súprava – k dispozícii v autorizovanom predajnom servise) – Pomocou dvoch skrutiek upevnite plastový deflektor na výpary (G) o stenu a oprite ho o strop. Dbajte na to, aby bol deflektor vycentrovaný vzhľadom na zvislú čiaru nakreslenú na stene (B). Pridajte 2 podložky (P) dodávané vo vrecku k výrobku na deflektor (G). – Zapojte jeden koniec potrubia na deflektor a druhý koniec na vývod motora. – Pripravte komín založením mriežok nahor tak, aby boli viditeľné (H). – Upevnite takto namontovaný komín k digestoru a zdvihnite hornú časť na nastavenie výšky a potom ho pomocou 2 skrutiek (M) ho priskrutkujte k deflektoru na odvádzanie výparov.

2.3.2 - MONTÁŽ TELA DIGESTORA (L) - Zoberte telo digestora a zasuňte ho na držiak motora. - Telo digestora upevnite na držiak motora pomocou 2 skrutiek (O) a pripojte káble (2.3.3).

2.2.4 – MONTÁŽ KOMÍNA • Odvod von – Pomocou dvoch skrutiek (D/E) upevnite kovový držiak komína o stenu a oprite ho o strop. -– V prípade použitia potrubia s Ø 125 mm použite adaptér (J), ktorý je súčasťou balenia.

• 3 POUŽÍVANIE Osvetlenie Automatické zastavenie ventilátora Ak ste zabudli vypnúť digestor, vypne sa automaticky po uplynutí 9-hodinovej prevádzky.

Ovládač otočte smerom k symbolu na zapnutie svietidla digestora. Intenzitu osvetlenia môžete zvýšiť alebo znížiť pridržaním ovládača na symbole . Digestor vypnete otočením ovládača k symbolu .

Rady na úsporu energie Upravte rýchlosť odsávania v závislosti od počtu hrncov. Vyberte si radšej zadné varné zóny variča.

Automatické vypnutie osvetlenia Ak ste zabudli vypnúť osvetlenie digestora, vypne sa automaticky po uplynutí 9hodinovej prevádzky. Zapnutie/vypnutie Na rozsvietenie svetla ovládač otočte k symbolu , na spustenie digestora na rýchlosti 1 ovládač otočte druhýkrát k symbolu . Zmena rýchlosti Po spustení digestora môžete upraviť rýchlosť odsávania. Každým otočením doprava (symbol ) môžete prejsť na vyššiu rýchlosť (1, 2, 3, 4 a potom späť na 1). Automatické prepnutie rýchlosti Pri rýchlosti 3 sa digestor po 10 minútach automaticky prepne na rýchlosť 2. Pri maximálnej rýchlosti 4 sa digestor po 8 minútach automaticky prepne na rýchlosť 2. Otočením vľavo (symbol ) môžete vypnúť digestor aj svetlo. Rada Ak chcete svetlo ponechať rozsvietené aj po vypnutí digestora, ovládač otočte doprava okamžite po jeho otočení doľava (symbol ).

• 4 ÚDRŽBA ČISTENIE VONKAJŠIEHO POVRCHU Na čistenie vonkajšieho povrchu vášho digestora používajte mydlovú vodu, no nepoužívajte čistiace krémy ani špongiu so škrabkou.

4.1 – ČISTENIE FILTRAČNÝCH KAZIET Je potrebné čistiť ich minimálne približne po každých 30 hodinách používania alebo raz za mesiac. Použite štetec, teplú vodu a jemný čistiaci prostriedok. Predtým, ako ich opäť vrátite na miesto, dôkladne ich opláchnite a osušte. 4.2 – VÝMENA UHLÍKOVÉHO FILTRA Tento filter zachytáva pachy. Je potrebné vymeniť ho približne po každých 120 hodinách používania. Odneste tieto filtre svojmu predajcovi. – Vyberte filtračné kazety. – Odstráňte 2 kovové držiaky (4). – Vyberte uhlíkové filtre (3). – Do filtračnej kazety vložte nové filtre. – Vráťte na miesto 2 kovové držiaky (4). – Vráťte na miesto filtračnú kazetu. – Vykonajte tento úkon pre všetky filtračné kazety. 4.3 – VÝMENA SVETIEL LED Obráťte sa na autorizované servisné stredisko.

• 5 ANOMÁLIE Digestor nefunguje. Skontrolujte, či: • nedošlo k výpadku prúdu, • rýchlosť bola vybratá. Digestor má slabý výkon. Skontrolujte, či: • zvolená rýchlosť motora postačuje na množstvo produkovaných výparov a pary, • kuchyňa je dostatočne vetraná, aby bol možný prívod vzduchu, • uhlíkový filter nie je nasýtený (digestor vo verzii recyklovania). Digestor sa vypol počas prevádzky. Skontrolujte, či: • nedošlo k výpadku prúdu, • nie sú zapnuté zariadenia na jednosmerný prúd.

• 6 ŽIVOTNÉ PROSTREDIE OCHRANA ŽIVOTNÉHO PROSTREDIA Baliace materiály tohto zariadenia sú recyklovateľné. Podieľajte sa na recyklácii a prispievajte k ochrane životného prostredia a uložte ich do komunálnych kontajnerov určených na tento účel. Toto zariadenie obsahuje tiež mnoho recyklovateľných materiálov. Je označené týmto logom, ktorý označuje, že opotrebované zariadenia sa nesmú miešať s ostatnými odpadmi. Výrobca bude zariadenia recyklovať v najlepších podmienkach v súlade s európskou smernicou 2002/96/ES o likvidácii elektrických a elektronických zariadení. Podrobné informácie o najbližších zberných miestach opotrebovaných zariadení získate od mestského úradu alebo predajcu. Ďakujeme vám za vašu spoluprácu v oblasti ochrany životného prostredia.
