GEBRUIKSAANWIJZING DHB7952G DE DIETRICH

Ontdek de De Dietrich producten en ervaar uneke emoties.

U wordt er onmiddellij, vanaf de eerste oogopslag, door aangetrokken.

De kwaliteit van het design uit zich in de tijdloze vormgeving en de verzorgde afwerkingen die elk voorwerp elegant en verfijnnd makein in perfecte harmonie

met elkaar. Dan kommt de onweerstaanbare drang om deze aan te raken.

Het design van De Dietrich kiest voor robuuste en edele materialen: authenticiteit geniet de Voorkeur. Door het combineren van de meest geavanceerde technologie met edele materialen, maakt De Dietrich oerdegelijkke producten ten Dienste van culinaire hoogstandjes, een passie die wordt gedeeld door al wie yan lekker koken houdt.

Wij wensen u veel voldoening in het gebruik van dit nieuwe apparaat.
Wij danken u voor uw vertrouwen.

Veiligheid en belangrijke voorzorgsmaatregelen 75

Identificatie 77

Installatie 78

Elektrische aansluiting 78

Gebruik in versie afvoer 78

Gebruik in versie recycling. 78

Montage van de afzuigkap. 79

Montage van de schoorsteen 79

Gebruik 81

Verlichting 81

Auto-stopverlichting 81

Aan / Uit. 81

Veranderen van snelheid 81

Automatisch terugkeer snelheid 81

Auto-stopventilator 81

Onderhoud 82

Storingen 83

Millieu. 84

Consumentendienst 85

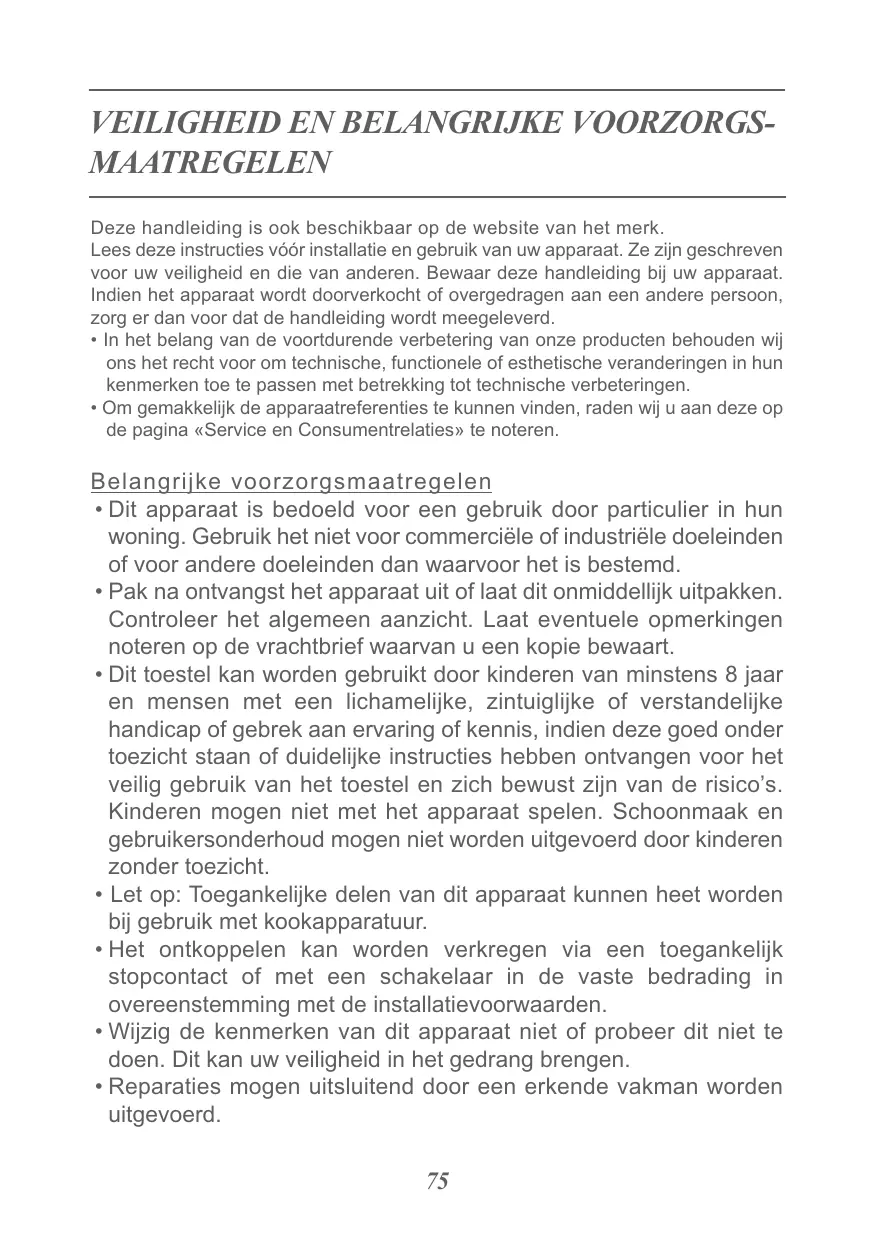

VEILIGHEID EN BELANGRIJKE VOORZORGSAATREGELEN

Deze handleiding is ook beschikkaar op de website van het merk.

Lees deze instructies vór installmentie en gebruik van uw apparaat. Ze zijn geschreveven voor uw veiligheid en die van anderen. Bewaar deze handleiding bij uw apparaat. Indien het apparaat worden doorverkocht of overgedragen aan een andere persoon, zorg er dan voor dat de handleiding worden meegeleverd.

• In het belang van de voortdurende verbetering van unsere producten behouden wij ons hetrecht voor om technische, functionele of esthetische veranderingen in hun kenmerken toe te passen met betrekking tot technische verbeteringen.
• Om gemakkelijk de apparaatreferenties te konnen vinden, raden wij u aan deze op de pagina «Service en ConsumTRLaties» te noteren.

Belangrijke voorzorgsmaatregelen

• Dit apparaat is bedoeld voor een gebruik door particulier in hun woning. Gebruik het Niet voor commerciele of industriuele doeleinden of voor andere doeleinden dan waarvoor het is bestemd.
• Pak na ontvangst het apparaat uit of的那一 dit onmiddelijk uitpakken. Controller het algemeen aanzicht. Laat eventuele opmerkingen noteren op de vrachtbrief waarvan u een kopie bewaart.
• Dit toestel kan worden gebruikt door kinderen van minstens 8aar en mensen met een lichamelijke, zintuiglijke of verstandelijk handicap of gebrek aan ervaring of kennis, indien deze goed onder toezicht staan of duidelijke instructies hebben ontvangen voor het veilig gebruik van het toestel en zich bewust zijn van de risico's. Kinderenogeniet met het apparaat spelen. Schoonmaak en gebruikersonderhoudogeniet worden uitgevoerd door kinderen zonder toezicht.
• Let op: Toegankelijke delen van dit apparaat+kennen heet worden bij gebruik met kookapparatuur.
• Het ontkoppelen kan worden verkreten via een toegankelijk stopcontact of met een schakelaar in de vaste bedrading in overeenstemming met de installmentevoorwaarden.
• Wijzig de kenmerken van dit apparaat Niet of probeer dit Niet te doen. Dit kan uw veriligheid in het gedrang brengen.
• Reparaties mogen uitsluitend door een erkendevakman worden uitgevoerd.

VEILIGHEID EN BELANGRIJKE VOOR-ZORGSMAATREGELEN

• Schakel de afzuigkap algijd uit alvorens reinigings- of onderhoudswerkzaamheden uij te voeren.
• Gebruik nooit stoom- of hagedrukreinigers op het apparaat om dit te reinigen (eisen met betrekking tot elektrische veiligheid).

Risico op verstikking

• De regelgeving met betrekking tot de luchtafvoer要去 worden gespecteerd. De lucht mag Niet afgevoerd worden maar een kanaal dat worden gebruikt voor het afzuiigen van rookgassen van verbrandingsapparaten (geldt Niet voor apparaten die enkel de lucht maar de ruimte terugsturen).
• Een goede ventilatie van de ruimte要去 worden verzekerd wanneer de kap gelijktijdig worden gebruikt met apparaten die met gas of andere brandstoffen werken (geldt Niet voor apparaten die enkel de lucht maar de ruimte terugsturen).

Brandgevaar

• Het is verboden te flamberen of een gasvuur te gebruiken zonder kookgerei onder de afzuigkap (de afgezogen vlammen können het apparaat beschadigen).
• Bij frituren onder het apparaat要去 dit onder voortdurend toezicht gebeuren. Oliën en vetten die op hove temperaturen worden gebracht, können ontbranden.
• Respecteer de frequentie van het schoonmaken en het verrangen van de filters. De ophoping van vetafzettingen kan brand veroorzaken.
• Het gebruik boven een warmtebron met brandstof (hout, kol... ) is nicht toegestaan.
• Wanner de kap boven een gastroestel worden geplaatst,要去 de minimale afstand tussen het oppervlak van de kookplaat en de onderkant van de kap minstens 65~cm zich.. Als de instructies van de kookplaat geinstalleerd onder de afzuigkap een grotere afstand dan 65~cm aangeven, dan要去aar rekening mee worden gehonden.

1 IDENTIFICATIE

1.1 - ONDERDELENLIJST

C- Boormal
D/E - Plug + schroef (schoorsteenhouser)
F - Schoorsteenhouser
J- Adapter
H - Schoorsteen
K - Bevestigingsstrip
L - Behuizing van de afzugkap
M - Schroeven (bevestiging schoorsteen)
O - Schroeven (bevestiging motor)
P - Motorsteun

G - Keerplaat rookgassen
N - Koolstoffilters

Deze onderdelen zich verzrikrijgbaar bij de SERVICEDIENST.

Bij de installmentie en onderhoudsverrichtingen要去 het toestel afgekoppeld worden van het elektriciteitsnet, moeten dezekeringen afgekoppeld of verwijderd worden.

De elektrische aansluiting要去 verwizenlijk worden voordat het apparaat in het meubel geplaatst worden.

Contoleer dat:

• het vermogen van de installmente voldoende is,
• de toevoerlijnen in goede staat+zijn
• de draaddiameter overeenstemt met de installmenteregels.

Dit apparaat worden geleverd met een voedingskabel H 05 VVF met 3 geleiders van 0,75~mm^2 (nulleider, fase en aarde). Deze要去 worden aangesloten op een eenfase spanningsnet van 220-240 V via een genormaliseerd stopcontact IEC 60083 dat na de installmentie toegankelijk要去 blijven, overeen-komstig de installmentievoorschriften.

De zekering van uw installmentie要去 10 of 16 A bedragen. Als de voedingskabel beschadigd is, neem dan contact op met de servicedienst om ieder gevaar te vermijden.

Als de elektriciteitsinstallatie van uw woning gewijzigd要去 worden om uw apparaat aan te sluiten, doet u best een beroep op een gekwalificeerde elektricien.

Als de afzuigkap om het even welk probleem geeft, koppelt u het apparaat af of verwijdert u de zekering die met de lijn overeenkomt waarop het apparaat is aangesloten.

De installmentie要去 conform de geldende regelgeving voor de ventilatie van ver

trekken zich. In het bijzonder mag de afgevoerde lucht Niet waar een leiding gevoerd worden die gebruikt worden voor het afvoeren van de rookgassen van apparaten die gas of een andere brandstof gebruiken. Het gebruik van in onbruik geraakte ledingen mag alleen plaatsvinden na toestemming van een bevoegdevakman. Om het even welke afvoerleiding mag Niet uitmonden op de vliering.

2.1 - GEBRUIK IN VERSIE AFVOER

U heeft een uitlaat maar buiten

Uw afzuigkap kan hierop worden aangesloten via een afvoerkoker (minimum 0 125 mm, geëmailleerd, van aluminium, flexibel of van een onbrandaar materiaal). Als de diameter van de koker minder is dan 0 125 mm, bent u verplicht over te gaan op de recyclingmodus.

2.2 - GEBRUIK IN VERSIE RECYCLING

U heeft geen uitlaat maar buiten

Al once apparaten hebben de möglichkheid in de recyclingmodus te werken.

Gelieve in dat geval een recyclingset aant te schaffen met een set actieve koolfilters en een keerplaat.

Tip voor energiebesparing

Voor een optimaal gebruik van uw appar-. raat moet u het aantal bochten en de lengte van de koker zo beperkt möglich houden.

Om het installereren van uw afzuigkap te vergemakkelijken, hebben wij een montagesystem in 2 fasen ontworpen, bestandeuit:

1) Deplaatsing van uw motorsteun.
2) de assemblage van de behuizing van de afzuigkap en van de schoorsteen.

2.3 - MONTAGE VAN DE AFZUIGKAP

De minimum afstand tussen de kookplaat (2.3) en het laagste deel van de afzuigkap is 65~cm . Als de instructies van de kookplaat geinstalleerond onder de afzuigkap een grotere afstand dan 65~cm aangeven, dan要去aar rekening mee worden gezogen.

• Trek een horizontale streep op minstens 65 cm van de kookplaat (A).
• Trek een verticale streep (B) op de muur, gecentreerd t.o.v. de kookplaat enrichting het plafond tot aan de hiervoor getrokken horizontale streep (A).
• Plaats de boormal (C) gegen de muur.
• Boor de 2 gaten. Steek de 2 pluggen in de muur.

Gebruik voor een holle muur special hiervoor bedoelde pluggen en schroeven (2.3).

2.3.1 - MONTAGE MOTORSTEUN (P)

• Schroef de bevestigingsstrip vast op de muur (K) met de 2 schroeven (D) (2.3.1).
• Hang de motorsteun op aan+zijn hangstaven (2.3.1).- Schroef de bevestigingsstrip (K) vast op de muur met de 2 schroeven (D) (2.3.1).
• Stel de hoogte en het waterpas af door aan de afstelschroeven van de houderste draaien (de bovenste schroef voor de horizontale stand, de onderste voor het vastzetten op de muur).
• Plaats de schroeven gegen het omhoog komen (E).

2.3.2 - MONTAGE VAN DE BEHUIZING VAN DE AFZUIGKAP (L)

• Houd de behuizing van de afzigukap vast en schuif hem in de motorsteun.
• Bevestig de behuizing van de afzugkap

op de motorsteun met behulp van de 2 schroeven (O) en sluit de kabels aan (2.3.3).

2.4 - MONTAGE VAN DE SCHOORSTEEN

-Afvoer buiten

• Bevestig gegen de muur, steunend gegen het plafond, de metalen schoorsteenholder met behulp van de twees schroeven (D/E).
• Gebruik in geval van een koker van 125 mm de meegeleverde adapter (J). Als de diameter van uw buitenkoker minder is dan 125 mm, bent u verplicht uw afzuigkap aan te sluiten in de recyclingmodus.
• Steek het uiteinde van de koker in de motoruitgang.
  -Bereid uw telescopische schoorsteen voor en vergeet waar bij Niet de openeringen te verbergen.
• Steek de aldus samengestelde schoorsteen in de afzuigkap en til het bovenste gedeelte op om de hoogte aante passen en schroef dit cervolgens vast op de metalen schoorsteenhouser met behulp van de 2 schroeven (M).

Recycling (set als optie - Verkrijgbaar bij de servicedienst)

• Bevestig gegen de muur, steunend gegen het plafond, de plastic keerplaat van de rookgassen (G) met behulp van de twee schroeven. Zorg dat de keerplaat goed gecentreerd is ten opzichte van de op de muur afgetekende verticale streep (B).

Voeg de 2 in het zakje van het product meegeleverde tussenstukken (P) toe op de keerplaat (G).

2 INSTALLATION

• Steek een uiteinde van de koker in de keerplaat en het andere op de motoruitgang.
  -Bereid uw schoorsteen voor enplaats waar bij de openingsen zodenig maar boven, dat deze zichteraar�n (H).
• Steek de aldus samengestelde schoorsteen in de afzuigkap, til het bovenste gedeelte op om de hoogte aan te passen en schroef dit verrolgens vast op de keerplaat van de roorkgassen met behulp van de 2 schroeven (M).

3 GEBRUIK

Verlichting

Draai de knop maar het symbol om de lampen van uw afzuigkap aan te zieten.

Om de Lichtsterkte van de verlichting teverhogen of te verlagen, draauit de knopnaar het symbool

• Om de afzuigkap uit te schakelen, draaitu de knop maar het symbolOFF.

Auto-stopverlichting

Als u vergeet om de verlichting van uw af-zuigkap uit te schakelen, stopt deze automatisch na een werkung van 9 uu.

Aan / Uit

Draai de knop maar het symbool , hetlicht gaat aan, draai hem nogmaals maarhet symbool , de afzuigkap start opsnelheid 1.

Veranderen van snelheid

Na de afzuigkap gestart te hebben, kunt u de afzuigsnelheid wijzigen.

Bijijderekeerdraaiennarrichtssymbolbool ）kuntuarrn een hogere snelheidgaan（1,2，3,4enweer terugnair1).

Automatisch terugkeer snelheid

Op snelheid 3 keert de afzuigkap na 10 min automatischteringugaar snelheid2.

Op de maximum snelheid (4) keert de af-zuigkap na 8 min automatisch terug maar snelheid 2.

Door naar links te draaien (symbool OFF ) kunt u de afzuigkap en het Licht uitschaken.

Tip

Om hetlicht bij het uitschakelen van de afzuigkap aan te houden, draait u onmid-dellijknarrechtsnaaarlinksgedraaid te hebben (symboolOFF).

Als u vergeet om uw afzuigkap UIT te schakelen, stopt deze automatisch na een werkung van 9 uu.

Tip voor energiebesparing

Pas de afzuigsnelheid aan het+aantal pannen aan. Geef de voorkeur aan dechterste pitten van uw kookplaat.

REINIGEN VAN HET BUITENOPPERVLAK

Gebruik voor het reinigen van uw afzuiq-kap zeepwater, geen schuurcrème en geen schuursponsjes.

4.1 - REINIGING VAN DE CASSETTE-Filters

Deze要去en na iedere 30 eer gebruik of minstens een keer per maand gereinigd worden. Gebruik een borstel, warm water en een zacht reinigingsmiddel. Spoel ze af enaar ze goed opdrogen, alvorens zer terug te plaatsen.

4.2 - VERVANGING VAN HET KOOLS-TOFFILTER

Dit filter houdt de geuren vast en moet waarom na ca. 120 eer gebruik verrangen worden.

Bestel deze filters bij uw detailhandelaar.

• Verwijder de cassettefilters.
• Verwijder de 2 metalen bevestigingen (4)
• Verwijder de koolstoffilters (3)
• Plaats de nouvelle filters op de cassette-filters
• Zet de 2 bevestigingen terug op hun plaats (4)
• Zet het cassettefilter terug op+zijn plaats
• Voer deze handeling UIT voor alle cassettefilters.

4.3 - VERVANGING VAN DE LED LAM-PEN

Neem contact op met de servicedienst

PROBLEMEN

De afzuigkap werkt nicht.

Contoleer dat:

• er geen stroomonderbreking is.
• er indediaad een snelheid geselecteerd is.

De afzuigkap heeft een onvoldoende rendement.

Contoleer dat:

• de geselecteerde motorsnelheid voldoende is voor de hoeveelheid rookgassen en vrijekomen stoom.
• de keuken voldoende geventileerd worden voor afvoer van de lucht.
• het koolestoffilter Niet verzadigd is (afzuigkap in recyclingmodus).

De afzuiigkap schakeltuitijdens de Werking.

Contoleer dat:

• er geen stroomonderbreking is.
• de omnipolaire schakelaar nicht ontkoppeld is.

RESPECT VOOR HET MILIEU

Het verpakkingsmaterial van dit apparaat is recyclebaar. Doe mee aan de recycling en draag bij aan de bescherming van het milieu door dit material in de hiervoor bestemde gemeentecontainers te deponeren.

Uw apparatus at bevat eveneens tal van

recyclebare materialen.

Daarom is het voorzien van dit logo, dat aangeeft dat de gebruike apparaten van ander afval dienen te worden geschienen.

De recyclage van de apparaten die door uw fabrikant worden georganiseerd, worden op deze manier onder de Beste omstandigheden uitgevoerd, overeenkomstig de Europese richtlijn 2002/96/EG betreffende elektrisch en elektronisch afval.

Informeer bij uw gemeente of bij uw verkoper maar de dichtstbijzijnde inzamelplaats voor uw oude apparaten.

Wij danken u voor uw bijdrage aan de bescherming van het milieu.

Eventuele interventions aan uw apparaat moeten worden uitgevoerd door een gekwalificierde professionele technicus van het merk. Om bij het opbellen de verwerking van uw verzoek te vergemakkelijken, gelieve de volledige referentie van uw apparaat bij de hand te houden (commerciele reference, servicereferentie, serialummer). Deze informatatie worden weergegeven op het identificatieplaatje.
