1 Bezpečnostné upozornenia pre inštaláciu s. 3
2 Kam umiestniť spotrebič s. 5
3 Rozmery práčky s. 7
4 Nástroje na inštaláciu s. 9
5 Rozmery skrinky s. 10
6 Video s podrobným postupom inštaláciou s. 11
7 Prvé kroky pri inštalácii s. 12
8 Pokyny na inštaláciu práčky s. 13

8.1 Nastavenie nožičiek pred montážou dvierok skrinky

8.2 Kontrola správnej výšky práčky vnútri skrinky

8.3 Umiestnenie montážnej šablóny na zadnú stranu dvierok skrinky

8.4 Vítanie dvierok skrinky na inštaláciu závesov

8.5 Vrtanie dvierok skrinky na inštaláciu zatváracieho magnetu

8.6 Inštalácia závesov a magnetu na dvierka skrinky

8.7 Upevnenie platne a uzáveru na práčke

8.8 Pripevnenie rozpier k práčke

8.9 Montáž dvierok skrinky na prednú stranu práčky

8.10 Inštalácia práčky do skrinky

8.11 Nastavenie nožičiek

Pred začatím inštalácie si pozorne prečitajte tieto pokyny. Vaša bezpečnosť je pre nás vel’mi dôležitá.

• Ak sa spotrebič používa spôsobom, ktorý nie je v súlade s vyššie uvedeným, môže to skrátiť životnosť spotrebiča a zrušť záruku u výrobcu.
• Po inštalácii musí byť spotrebič umiestnený tak, aby elektrická zásuvka zostala v dosahu.
• Počas prepravy nikdy neopierajte dvierka o prepravné skrutky.
• Odporúčame, aby práčku dvíhali dve osoby.
• Ak sa práčka pokazí alebo prestane správne fungovaf, vypnite ho, vypnite prívod vody a nemanipulujte so spotrebičom. Opravy by malo vykonávať len strediskom technickej pomoci a mali by byť namontované iba originálne náhradné diely.
• Inštaláciu musí vykonať kvalifikovaný technik, ktorý musí poznať a dodržiavať platné zákony v krajine inštalácie a pokyny výrobcu.
• Ak je na odstránenie porúch spôsobených nesprávnou inštaláciou potrebný zásah výrobcu, na takúto pomoc sa nevzfahuje záruka.
  • Pred použitím spotrebiča odstráňte obalový materiál.
• Po vybalení spotrebiča skontrolujte, či nie je poškodený, a ak sa vyskytnú nejaké problémy, pred inštaláciou kontaktujte servisné stredisko a spotrebič nezapájajte do elektrickej siete.

1 Bezpečnostné upozornenia pre inštaláciu

• Počas inštalácie nepoužívajte na zdvíhanie ani prenášanie spotrebiča klůčku dvierok.
• Počas inštalácie sa odporúča nosif ochranné rukavice, aby ste predišli porezaniu.
• V prípade nesprávnej inštalácie, nepovolenej manipulácie so spotrebičom a nesprávneho pripojenia záruka na spotrebič stráca platnosť.
• Po dokončení inštalácie sa uistite, že elektrický napájací kábel spotrebiča nebude prístupný.
• Po inštalácii sa elektrický napájací kábel nesmie dotýkaf pohyblivých častí kuchynských komponentov (napr. zásuvky) a nesmie byf vystavený mechanickému namáhaniu.
• Pri odovzdávaní spotrebiča koncovému používateľovi sa technik musí uistif, že bol spotrebič správne nainštalovaný.
• Spotrebič musí byf umiestnený pod pracovnou doskou.
• Pri premiestňovaní spotrebiča dávajte pozor, pretože je ťažký.
• Uistite sa, že miesto, kde sa má spotrebič nainštalovaf, je pevné.
• Práčku nikdy nezdvíhajte za gombíky ani za zásobník na prací prostriedok.
• Nedodržanie týchto pokynov môže ohrozif vašu bezpečnosť.
• Pred začatím inštalácie skontroluite všetky rozmery priestoru na vstavanie

Kam umiestnit spotrebič

• Tento spotrebič je určený len na inštaláciu v domácnostiach alebo podobných prostrediach, ako napríklad:
• kuchynky pre zamestnancami v obchodoch, kanceláriách a iných pracovných prostrediach;
• priestory pre zamestnancov a zákazníkov v hoteloch, moteloch a iných obytných zariadeniach;
• kozmetické salóny, penzióny s raňajkami (B&B).
• Používanie tohto spotrebiča v prostredí inom ako domácnosť alebo v prostredí na bežné nekomerčné použitie, ako sú napríklad profesionálne služby poskytované odborníkmi a vyškolenými použivatel'mi, je vylúčené aj vo vyššie uvedených prostrediach.
• Uistite sa, že koberce neblokujú základňu práčky ani vetracie kanáliky.
  • Nenechávajte práčku vystavenú poveternostným vplyvom (dážd', slnko atd').
• Neinštalujte tento spotrebič v otvorenom priestranstve vystavenom poveternostným vplyvom.
• Tento spotrebič nainštalujte a používajte v uzavretom, krytom, suchom a dobre vetranom prostredí.
• Tento spotrebič je určený na používanie v nadmorskej výške do 2000 metrov.
• Spotrebič umiestnite do blízkosti elektrickej zásuvky.
• Spotrebič používajte iba vtedy, keď je nainštalovaný vo vstavanom priestore, inak hrozí nebezpečenstvo poranenia a popálenín.

2 Kam umiestnit' spotrebič

• Spotrebič umiestnite na čistý, rovný a pevný povrch.
• Akékol'vek poškodenie spotrebiča alebo iné škody alebo straty vyplývajúce z používania, ktoré nie sú v súlade s používaním v domácnosti (aj keď sa nachádzajú v domácom alebo rodinnom prostredí), nebudú výrobcom akceptované v maximálnom rozsahu povolenom zákonom.

Rozmery práčky

Rozmery v mm

Pohl'ad zboku

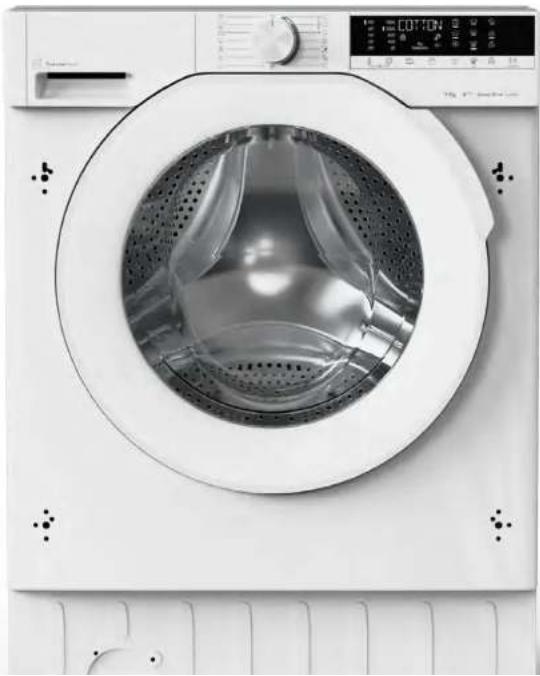

Trojrozmerný pohl'ad spredu

3 Rozmery práčky

Umiestnenie vodných hadíc a elektrického napájacieho kábla

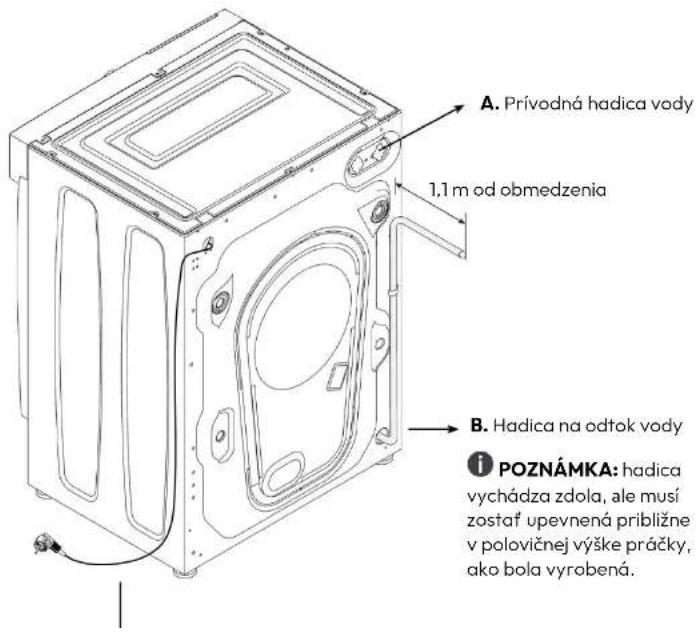

A. Prívodná hadica vody 1,1 m od obmedzenia B. Hadica na odtok vody POZNÁMKA: hadica vychádza zdola, ale musí zostať upevnená približne v polovičnej výške práčky, ako bola vyrobená.

Nástroje na inštaláciu

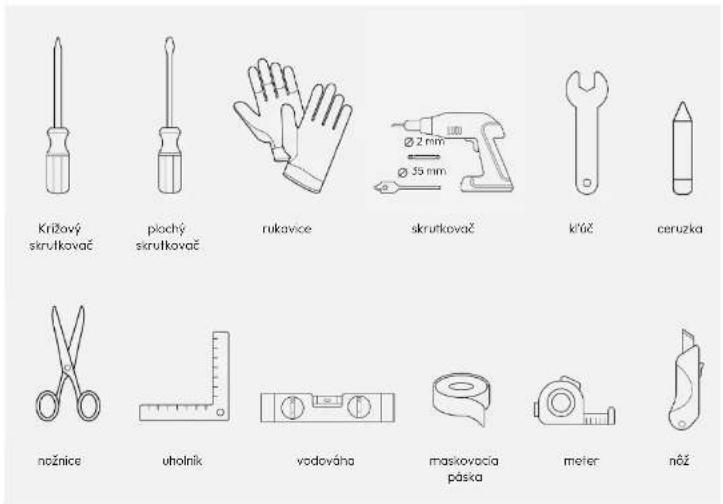

Potrebné nástroje

Náradie dodávané so spotrebičom

Trojrozmerný pohl'ad spredu

Video s podrobným postupom inštaláciou

Video o inštalácii spotrebiča si môžete pozrief naskenovaním QR kódu

alebo kliknutím na nasledujúci odkaz

7 Prvé kroky pri inštalácii

Odskrutkujte 2 alebo 4 skrutky (A) na zadnej strane práčky a vyberte 2 alebo 4 rozpery (B), ako vidno na obrázku 1. Potom, ako vidno na obrázku 2, zakryte 2 alebo 4 otvory krytkami z návodu na použitie.

Pokyny na inštaláciu práčky

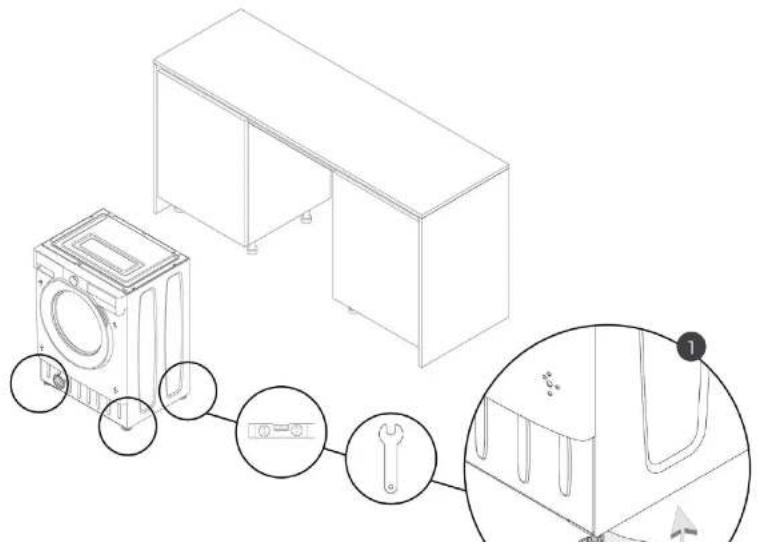

8.1 Nastavenie nožičiek pred montážou dvierok skrinky

Práčku vyrovnajte pomocou klůča na otočenie matíc nožičiek v smere/proti smeru hodinových ručičiek. Nastavte nožičky do požadovanej výšky a uistite sa, že pevne dosadajú na podlahu (obrázok 1). Nakoniec utiahnite matice (obrázok 2).

8 Pokyny na inštaláciu práčky

8.2 Kontrola správnej výšky práčky vnútri skrinky

Zmerajte vzdialenosť, ak nejaká existuje, medzi okrajom dvierok skrinky a najvyšším bodom práčky, potom tento presný rozmer vyznačte na dvierkach skrinky, ktoré sa majú pripevníť k práčke.

To vám umožní pred vřtaním dvierok skrinky v kroku 8.3 presne umiestníť montážnu šablónu.

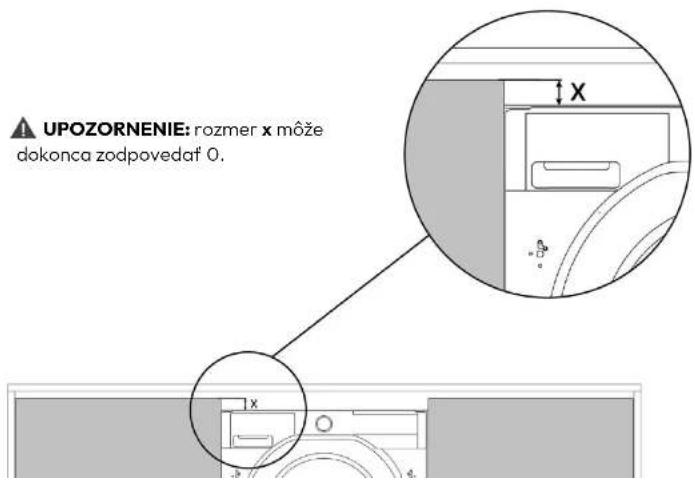

⚠ UPOZORNENIE: rozmer x môže dokonca zodpovedať 0.

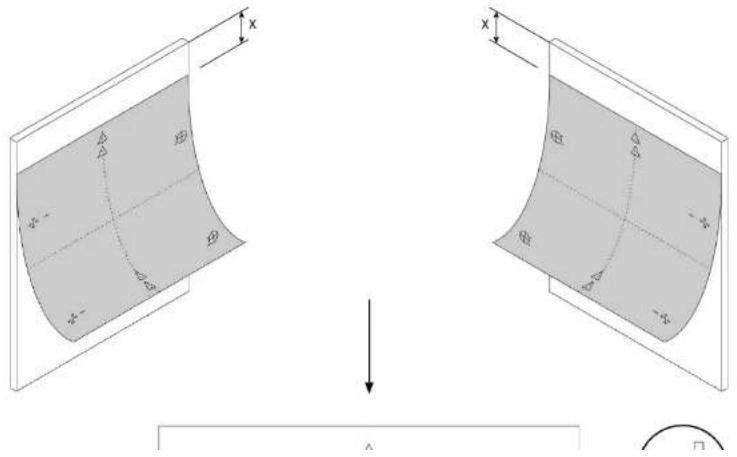

8.3 Umiestnenie montážnej šablóny na zadnú stranu dvierok skrinky

Ked' je smer otvárania dvierok skrinky určený, priložte dodanú montážnu šablónu k zadnej strane dvierok skrinky. Pomocou uhlomeru si ceruzkou označte presný rozmer z kroku 8.2 a umiestnite montážnu šablónu v smere šipok.

Umiestnenie montážnej šablóny pre dvere skrinky s otváraním dol'ava

8 Pokyny na inštaláciu práčky

8.4 Vrtanie dvierok skrinky na inštaláciu závesov

Do dvierok skrinky vyvítajte otvory na závesy frézou do híbky 12 mm a ∅ 35 mm vpravo alebo vl'avo, v závislosti od zvoleného smeru otvárania.

UPOZORNENIE otvoru nájdete na in Ø 2 mm Ø 35 mm

Pokyny na inštaláciu práčky

8.5 Vrtanie dvierok skrinky na inštaláciu zatváracieho magnetu

Vyvítajte otvory do dvierok skrinky na pripevnenie zatváracieho magnetu, na strane oproti otvorom na závesy, ktoré boli vyvítané v kroku 8.4.

⚠ UPOZORNENIE: umiestnenie otvoru nájdete na inštalačnej šablóne.

8 Pokyny na inštaláciu práčky

8.6 Inštalácia závesov a magnetu na dvierka skrinky

Pripevnite závesy (obrázok 1) a magnet vrátane rozpery (obrázok 2) pomocou dodaných skrutiek.

Pokyny na inštaláciu práčky

8.7 Upevnenie platne a uzáveru na práčke

Na hornej časti práčky upevnite platňu v pravej alebo l'avej polohe, vložte plastovú podperu a zaskrutkujte skrutky (obrázok 1).

8 Pokyny na inštaláciu práčky

8.8 Pripevnenie rozpier k práčke

Umiestnite správne rozpery na prednú stranu práčky, dávajte pozor vyznačeným polohám pre každú z nich (obrázok 1). Potom ich upevnite dodanými skrutkami (obrázok 2).

Pokyny na inštaláciu práčky

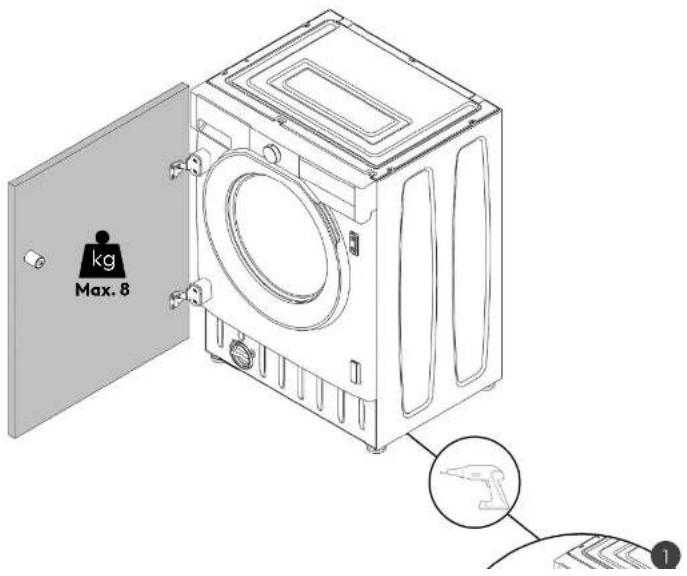

8.9 Montáž dvierok skrinky na prednú stranu práčky

Upevnite závesy, ktoré sú už namontované na dvierkach skrinky, na rozpery pripevnené k práčke v kroku 8.8, ako vidno na obrázku.

kg Max. 8

8 Pokyny na inštaláciu práčky

8.10 Inštalácia práčky do skrinky

POZNÁMKA: Pred začatím vstavania spotrebiča vykonajte vodovodné/elektrické prípojky. Pozrite si kapitolu 9 tejto príručky.

Pokyny na inštaláciu práčky

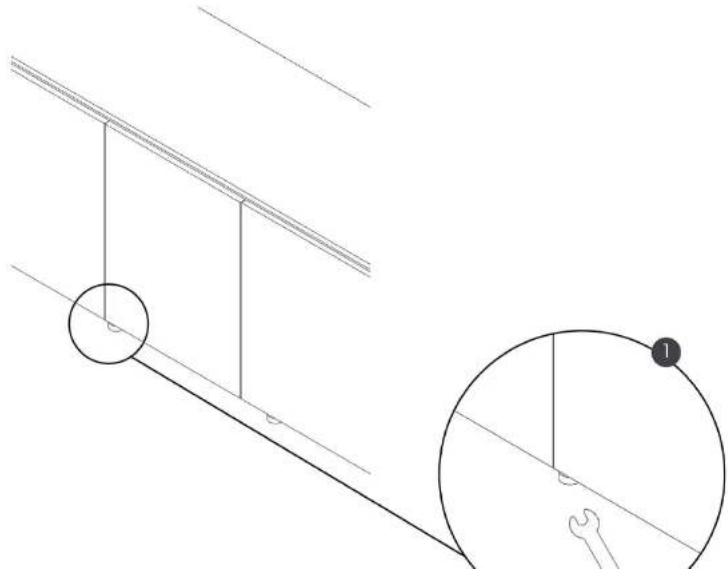

8.11 Nastavenie nožičiek

Po vstavaní práčky je možné predné nožičky v prípade potreby nastaviť ešte lepšie (obrázok 1). Potom pripevnite sokel skrinky (obrázok 2).

9 Vodovodná a elektrická prípojka

9.1. Pripojenie privodnej hadice

Pripojte prívodnú hadicu dodanú s práčkou k zadnej strane spotrebiča. Potom ju pripojte k vodovodnému kohútiku, použite výhradne hadicu dodanú s práčkou.

⚠ UPOZORNENIE: Nepouživajte znovu staré hadicové súpravy.

POZNÁMKA: Niektoré modely môžu obsahovať jednu alebo viac z nasledujúcich funkcii:

- HORÚCA A STUDENÁ: Príprava na pripojenie k vodovadnému potrubiu s teplou a studenou vodou, čo zabezpečuje väčšie úspory energie. Pripojte sivú

Vodovodná a elektrická prípojka

9

- AQUASTOP: Bezpečnostné zariadenie zabudované do prívodnej hadice, ktoré blokuje prietok vody v prípade poškodenia hadice. V takom prípade sa v okienku „A“ zobrazí červená značka, ktorá signalizuje, že treba hadicu vymenit. Na odstránenie krúžku stlačte poistku proti odskrutkovaniu „B“.

- AQUAPROTECT - PRÍVODNÁ HADICA S OCHRANOU: Ak z hlavnej vnútornej hadice „A“ uniká voda, priehľadná objímka „B“ na zachytenie zabráni úniku vody a umožní dokončenie pracieho cyklu. Na konci cyklu vymeňte prívodnú hadicu, kontaktujte stredisko technického servisu.

9 Vodovodná a elektrická prípojka

9.2. Správne umiestnenie odtokovej hadice

⚠ UPOZORNENIE: Pri umiestňovaní práčky k stene sa uistite, že odtoková hadica nie je ohnutá ani zalomená.

prepadový otvor X X

Vodovodná a elektrická prípojka

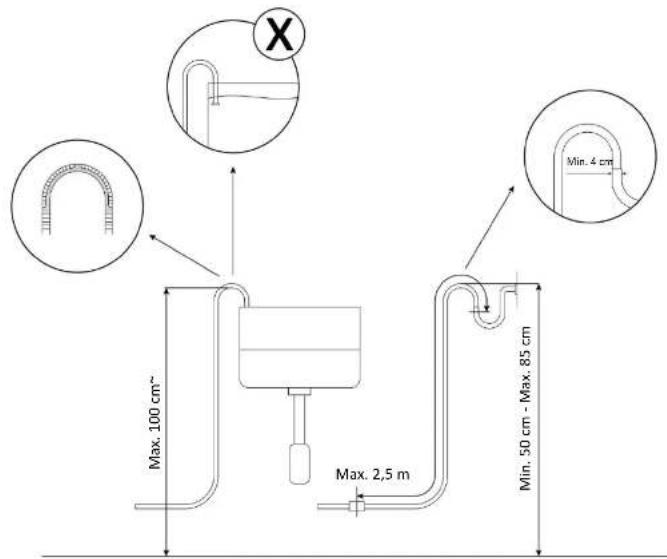

Pripojte odtokovú hadicu k okraju vane alebo, najlepšie, pevne k odtoku s minimálnou výškou 50 cm a priemerom väčším ako je priemer hadice práčky.

Max. 100 cm~ Max. 2,5 m Min. 50 cm - Max. 85 cm X Min. 4 cm

9 Vodovodná a elektrická prípojka

Bezpečné elektrické pripojenie spotrebiča sa dosiahne dodržiavaním nasledujúceho upozornenia:

• Ak je elektrický napájací kábel poškodený, musí sa vymenif za kábel alebo špeciálnu zostavu, ktorú si môžete zaobstaraf od výrobcu alebo jeho technického servisu.
• Elektrické údaje (napájacie napätie a spotreba energie) nájdete na typovom štítku pripevnenom na spotrebiči.
• Skontrolujte, či je elektrický systém uzemnený a či splňa všetky platné zákony a či je zásuvka kompatibilná s konektorom spotrebiča.
• Vo všeobecnosti sa neodporúča používať adaptéry, viacnásobné zástrčky a/ani predlžovacie káble.
• Pred akýmkol'vek čistením a údržbou práčky ju odpojte od elektrickej siete a zatvorte prívod vody.
• Nefahajte za elektrický napájací kábel ani za spotrebič, aby ste odpojili spotrebič od siete.
• Pred otvorením dvierok sa uistite, že v bubne nie je voda.
• Akákol'vek nesprávna oprava, inštalácia a údržba môže vážne ohrozif použivatel'a.
• 10.5% of the total of the sum of the sum of the sum of the sum of the sum of the sum of the sum of the sum of the sum of the sum of the sum of the sum of the sum of the sum of the sum of the sum of the sum of the sum of the sum of the sum of the sum of the sum of the sum of the sum of the sum of the sum of the sum of the sum of the sum of the sum of the sum of the sum of the sum of the sum

Vodovodná a elektrická prípojka

• Aby ste predišli riziku požiaru alebo úrazu elektrickým prúdom, nepoškodzujte zástrčku a/ani napájací kábel.
• Nepripájajte spotrebič použitím adaptéra, predlžovacieho kábla ani prenosného zdroja napájania.
• Po umiestnení spotrebiča na zvolené miesto sa uistite, že napájací kábel nie je privretý ani poškodený, a že na zadnej strane spotrebiča nie sú žiadne adaptéry ani prenosné zdroje napájania.

Spotreba energie

Pozri štítok s údajmi o spotrebiči.

Odporúčame použit' prúdový chránič (ochranný istič proti uzemneniu) s vypínacím prúdom, ktorý zodpovedá aktuálnym normám.

⚠ UPOZORNENIE: Spotrebič sa nesmie napájať cez externé spínacie zariadenie, ako je napríklad časovač, alebo pripojený k obvodu, ktorý sa pravidelne zapína a vypína. Spotrebič nie je určený na ovládanie externým časovačom alebo samostatným systémom dialkového ovládania.

• Uistite sa, že elektrické údaje na štítku s technickými údajmi zodpovedajú elektrickému napájaniu.
• Spotrebič pracuje pri napájaní zo siete 220 – 240 V striedavého prúdu/50 Hz.
• Počas prepravy/premiestňovania a po nich sa uistite, že elektrický napájací kábel nie je zamotaný pod spotrebičom, aby ste predišli jeho prerezaniu alebo

9 Vodovodná a elektrická prípojka

9.5. Ďalšie odporúčania

Pri použivaní akéhokol'vek spotrebiča je potrebné dodržiavať určité základné pravidlá:

• Na pripojenie vody používajte iba hadicovú súpravu dodávanú so spotrebičom. Nepoužívajte znovu staré hadicové súpravy.
• Tlak vody musí byť v rozsahu 0,1 MPa až 1 MPa.
• Odporúčame udržiavať zástrčku čistú: akékoľvek zvyšky nečistôt na zástrčke môžu spôsobíť požiar.
• Nefahajte za elektrický napájací kábel, aby ste odpojili spotrebič od elektrickej siete.
• Nedotýkajte sa spotrebiča mokrými rukami ani nohami.
  • V prípade poruchy a/alebo straty výkonu spotrebič vypnite a nemanipulujte s ním.

Po ukončení inštalácie:

• Informujte používatel'a o základných funkciách.
• Informuite nouživatel'g o všetkých dôležitých beznečnostných aspektach

Demontáž spotrebiča

11

Ak chcete spotrebič odinštalovať, dodržte nasledujúci postup:

• Odpojte spotrebič od elektrickej siete.
• Odskrutkujte všetky upevňovacie skrutky.
• Spotrebič mierne nadvihnite a úplne ho vytiahnite.
• Tento spotrebič nepoškodzuje skrinku, ktorú je možné použiť aj s novým spotrebičom.

Likvidácia spotrebiča

12

Tento spotrebič je označený podl'a európskej smernice 2012/19/EÚ o odpade z elektrických a elektronických zariadení (OEEZ).

OEEZ obsahuje znečistujúce látky (ktoré môžu mat negatívny vplyv na životné prostredie) aj suroviny (ktoré sa dajú opätovne použit).

Preto je potrebné OEEZ odovzdať v prevádzke, ktorá vykonáva bezpečné odstránenie a zneškodnenie znečisfujúcich látok a extrahovanie a recyklovanie surovín. Každý občan môže zohrať rozhodujúcu úlohu v zabezpečení toho, aby sa OEEZ nestal environmentálnym problémom.

Stačí dodržiavaf niekol'ko jednoduchých pravidiel:

- OEEZ by sa nikdy nemal likvidovaf ako komunálny odpad.
