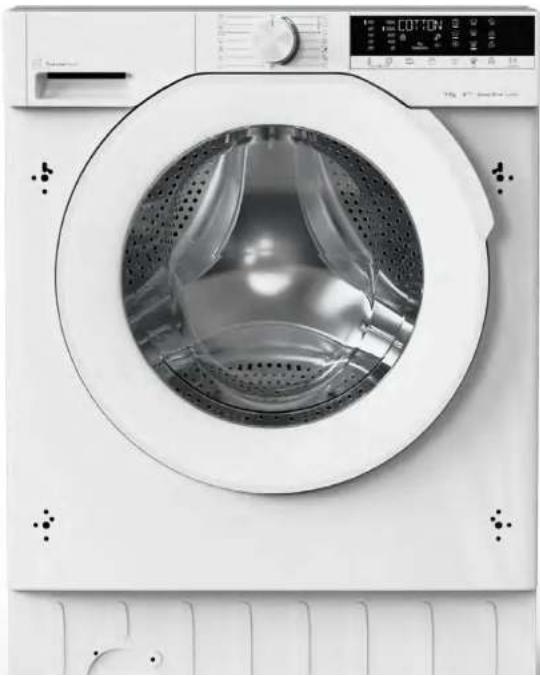

HASZNÁLATI ÚTMUTATÓ HBWS 58D1AE-80 HOOVER

1 Biztonsági figyelmeztetések a telepítéshez p. 3
2 A készülék elhelyezése p. 5
3 Mosógép méretei p. 7
4 Telepítési eszközök p. 9
5 Szekrény méretei p. 10
6 A telepítést lépésről lépésre bemutató videó p. 11
7 A telepítés első lépései p. 12
8 Mosógép telepítési útmutató p. 13

8.1 A lábak beállítása a szekrényajtó felszerelése előtt
8.2 A mosógép megfelelő magasságának ellenőrzése a szekrényben
8.3 A szerelősablon elhelyezése a szekrényajtó hátulján
8.4 A szekrényajtó megfúrása a zsanérok beszereléséhez
8.5 A szekrényajtó megfúrása a zárómágnes beszereléséhez
8.6 A zsanérok és a mágnes felszerelése a szekrényajtóra
8.7 A lemez és a kupak rögzítése a mosógépen
8.8 A távtartók rögzítése a mosógéphez
8.9 A szekrényajtó felszerelése a mosógép elejére
8.10 A mosógép beszerelése a szekrénybe
8.11 A lábak beállítása

Biztonsági figyelmeztetések a telepítéshez

Kérjük, a telepítés megkezdése elött figyelmesen olvassa el ezeket az utasításokat.

Az Ön biztonsága nagyon fontos számunkra.

• A készüléknek a fentiekkel ellentétes módon történő használata, csökkentheti a készülék élettartamát, és érvénytelenítheti a gyártó garanciáját.
• A telepítés után a készüléket úgy kell elhelyezni, hogy a konnektor elérhető távolságban maradjon.
• Szállítás során soha ne támaszkodjon az ajtó a szállítási rögzítőcsavarokra.
• Javasoljuk, hogy két személy emelje fel a mosógépet.
• Ha a mosógép meghibásodik vagy leáll, kapcsolja ki, kapcsolja ki a vízellátást, és ne próbálja megjavítani a készüléket. A javításokat csak a Műszaki ügyfélszolgálat végezheti, és csak eredeti pótalkatrészeket szabad felszerelni.
• A telepítést szakképzett szerelőnek kell elvégeznie, aki ismeri és betartja a telepítés országában hatályos törvényeket és a gyártó utasításait.
• Amennyiben a gyártó segítségére van szükség a helytelen telepítésből eredő hibák kijavításához, erre a szolgáltatásra nem terjed ki a jótállás.
• A készülék használata előtt távolítsa el a csomagolóanyagot.
• A készülék kicsomagolása után ellenőrizze, hogy sértetlen-e, és ha bármilyen probléma merül fel, a telepítés megkezdése előtt vegye fel a kapcsolatot a szervizközponttal, és ne csatlakoztassa a készüléket az elektromos

1 Biztonsági figyelmeztetések a telepítéshez

• Telepítés közben ne használja az ajtófogantyút a készülék felemeléséhez és szállításához.
• A szerelés során ajánlott védőkesztyűt viselni a vágási sérülések elkerülése érdekében.
• Helytelen beszerelés, a készülék manipulálása és nem megfelelő csatlakoztatás esetén a készülékre vonatkozó garancia érvényét veszti.
• Ügyeljen arra, hogy a készülék tápkábele a telepítés befejezése után ne legyen hozzáférhető.
• Telepítés után a tápkábel nem érintkezhet a konyhai elemek mozgó alkatrészeivel (pl. fiók), és nem tehető ki mechanikai igénybevételnek.
• A készülék végfelhasználónak történő átadásakor a szerelőnek meg kell gyöződnie arról, hogy a telepítés szakszerűen történt.
• A készüléket munkalap alá kell helyezni.
• A készülék mozgatásakor legyen óvatos, mivel nehéz.
  • Gyöződjön meg arról, hogy a készülék telepítési területe szilárd.
• Soha ne emelje fel a mosógépet a gomboknál vagy a mosószeradagoló fióknál fogva.
• Ezen utasítások be nem tartása veszélyeztetheti a biztonságát.
• Δ telenítés menkezdése előtt ellenőrizze a heénített rekesz minden méretét

A készülék elhelyezése

- Ez a készülék kizárólag háztartási vagy ahhoz hasonló környezetben történő telepítésre szolgál, például:

• üzletek, irodák és egyéb gazdasági munkakörnyezetek személyzeti konyhája;
• szállodák, motelek és egyéb lakókörnyezetek személyzete és vendégei számára elérhető területek;

• szépségfarmok, szállást és reggelit biztosító szállások (B&B).

• A készüléknek a háztartási környezetektől vagy a tipikus háztartási funkcióktól eltérő használata - például szakemberek vagy szakképzett felhasználók által történő kereskedelmi felhasználás - a fenti alkalmazásokban is kizárt.

• Győződjön meg arról, hogy a szönyegek nem takarják el a mosógép alját vagy a szellőzőcsatornákat.
• Ne tegye ki a mosógépet az időjárás viszontagságainak (eső, napsütés stb.).
• Ne telepítse a készüléket olyan nyílt területre, amely ki van téve az időjárási viszonyoknak.
  • A készüléket zárt, fedett, száraz és jól szellőző helyen telepítse és használja.
• Ez a készülék legfeljebb 2000 méteres tengerszint feletti magasságban történő használatra készült.
• Helyezze a készüléket elektromos aljzat közelébe.
• A készüléket csak beépített rekeszben használja, ellenkező esetben sérülés és égési sérülés veszélye áll fenn.

2 A készülék elhelyezése

• Helyezze a készüléket tiszta, sík és szilárd felületre.
• A gyártónak a törvény által megengedett legmagasabb mértékig nem szabad elfogadnia a készülék bármilyen károsodását vagy más olyan károkat vagy veszteségeket, amelyek a háztartási vagy háztartási felhasználásnak nem megfelelőek (még akkor is, ha háztartási vagy háztartási környezetben vannak).

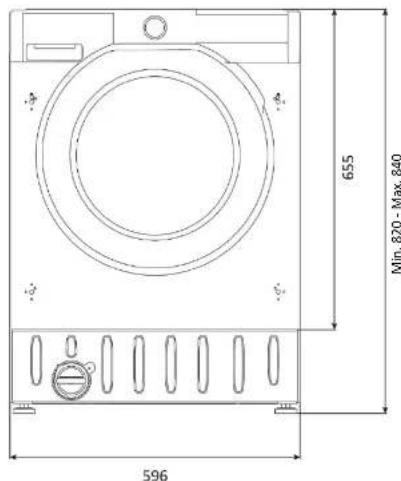

Mosógép méretei

Méretek mm-ben

Oldalnézet

Felülnézet Axonometrikus elölnézet

Elölnézet

655 Min. 820 - Max. 840 596

3 Mosógép méretei

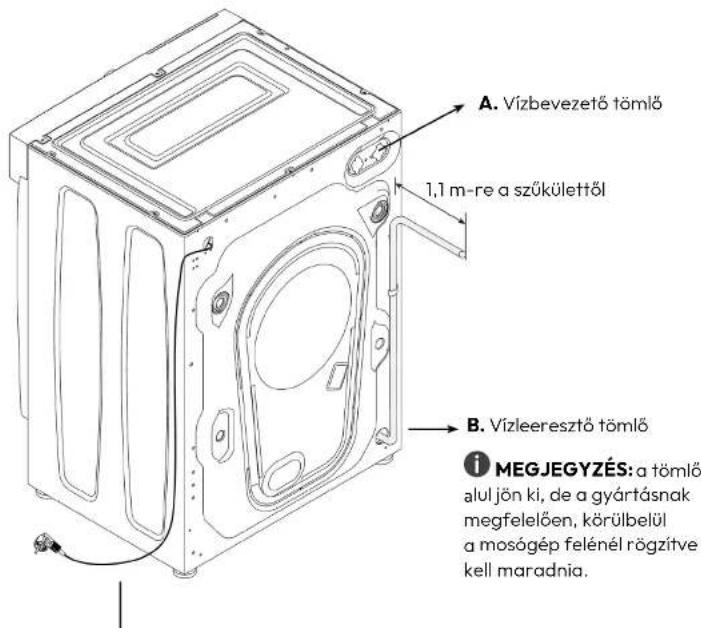

A hidraulikatömlók és a tápkábel elhelyezése

A. Vízbevezető tömlő 1,1 m-re a szűkülettől B. Vízleeresztő tömlő MEGJEGYZÉS: a tömlő alul jön ki, de a gyártásnak megfelelően, körülbelül a mosógép felénél rögzítve kell maradnia.

Telepítési eszközök

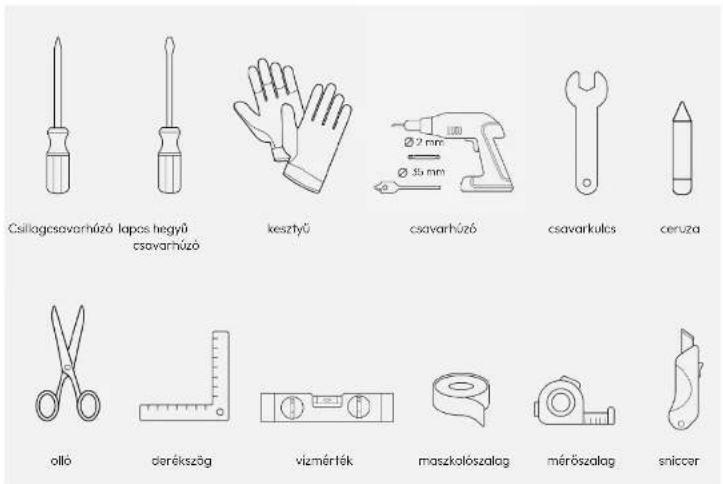

Szükséges eszközök

Csillogcsovarhúzó lapos hegyű csovarhúzó kesztyű csavarhúzó csavarkulcs ceruza olló derékszög vizmérték maszkolószalag mérőszalag sniccer

A készülékkel szállított eszközök

Axonometrikus elölnézet

Min 600 Min 600

A telepítést lépésről lépésre bemutató videó

A készülék telepítési videóját a QR-kód beolvasásával tekintheti meg,

vagy az alábbi

linkre kattintva

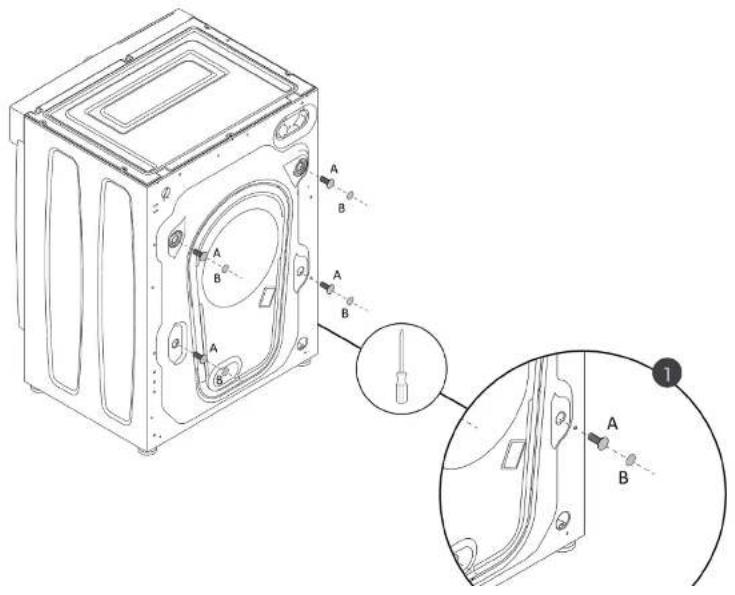

7 A telepítés első lépései

Csavarja ki a mosógép hátulján található 2 vagy 4 csavart (A), és vegye ki a 2 vagy 4 távtartót (B), az 1. ábrán látható módon. Ezután, a 2. ábrán látható módon, fedje le a 2 vagy 4 furatot a használati útmutató tasakjában található kupakokkal.

Mosógép telepítési útmutató

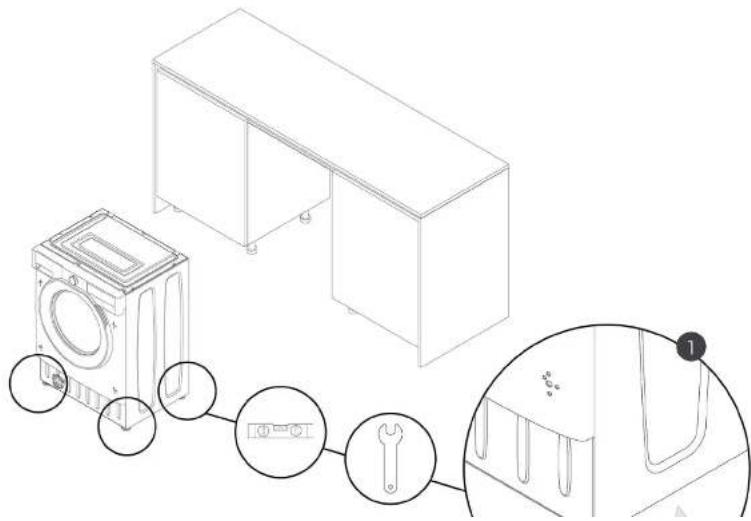

8.1 A lábak beállítása a szekrényajtó felszerelése előtt

Állítsa vízszintbe a mosógépet úgy, hogy egy villáskulccsal elforgatja a lábak anyáit az óramutató járásával megegyező vagy ellentétes irányba. Állítsa be a lábakat a kívánt magasságra, ügyelve arra, hogy szilárdan álljanak a padlón (1. ábra). Végül rögzítse az anyákat (2. ábra).

8 Mosógép telepítési útmutató

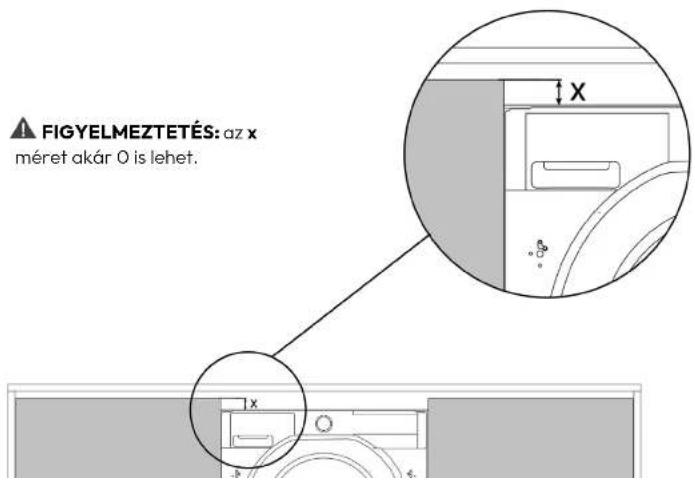

8.2 A mosógép megfelelő magasságának ellenőrzése a szekrényben

Mérje meg a távolságot (adott esetben) a szekrényajtók kezdete és a mosógép legmagasabb pontja között, majd jelölje be ezt a pontos méretet a mosógéphez rögzítendő szekrényajtón.

Ez lehetővé teszi a szerelősablon helyes elhelyezését, mielött a szekrényajtót a 8.3. lépésben megfúrná.

FIGYELMEZTETÉS: az x méret akár O is lehet.

Mosógép telepítési útmutató

8.3 A szerelősablon elhelyezése a szekrényajtó hátulján

Miután meghatározta a szekrényajtó nyitási irányát, fektesse a mellékelt szerelősablont a szekrényajtó hátuljához. Derékszögvonalzó segítségével ceruzával jelölje be a 8.2. lépésben mért pontos méretet, majd helyezze el a szerelősablont a nyilak irányának megfelelően. Rögzítse papírszalaggal, mielött a 8.4. lépéssel folytatná.

A balra nyiló szekrényajtó szerelősablonjának elhelyezése

A jobbra nyiló szekrényajtó szerelősablonjának elhelyezése

8 Mosógép telepítési útmutató

8.4 A szekrényajtó megfúrása a zsanérok beszereléséhez

Fúrjon furatokat a szekrényajtóba a zsanérok rögzítéséhez, a kiválasztott nyitási iránynak megfelelően jobb vagy bal oldali pozícióban, 12 mm mély, ∅35 mm-es marófej használatával.

FIGYELMEZTE a szerelősablon m Ø 2 mm Ø 35 mm

⚠ FIGYELMEZTETÉS: a furat helyét a szerelősablon mutatja.

Mosógép telepítési útmutató

8.5 A szekrényajtó megfúrása a zárómágnes beszereléséhez

Fúrjon furatokat a szekrényajtóba a zárómágnes rögzítéséhez, a 8.4. lépésben készített zsanérfuratokkal ellentétes oldalon.

helyét a szerelősablon mutatja.

8 Mosógép telepítési útmutató

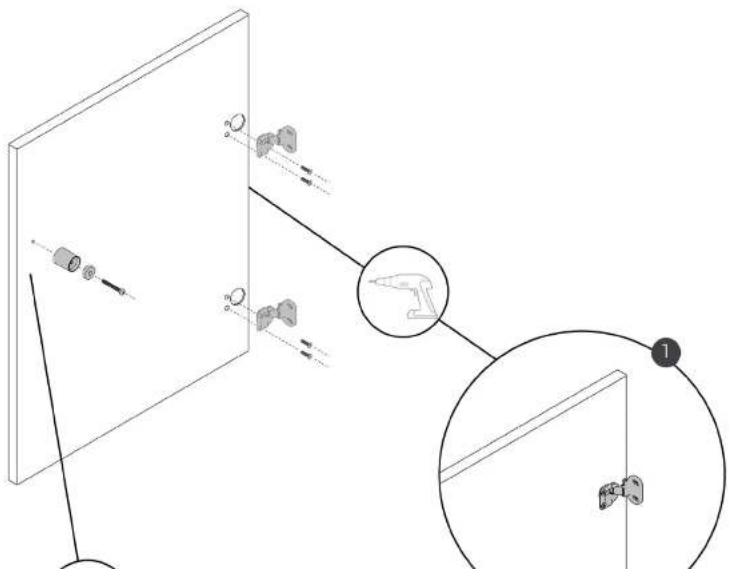

8.6 A zsanérok és a mágnes felszerelése a szekrényajtóra

Rögzítse a zsanérokat (1. ábra) és a mágnest a távtartóval együtt (2. ábra) a mellékelt csavarokkal.

Mosógép telepítési útmutató

8.7 A lemez és a kupak rögzítése a mosógépen

A mosógép felső részén rögzítse a lemezt a jobb vagy bal oldali pozícióba, helyezze közé a műanyag tartót, és csavarja be a csavarokat (1. ábra). Alul rögzítse a bepattintható dugót (2. ábra).

8 Mosógép telepítési útmutató

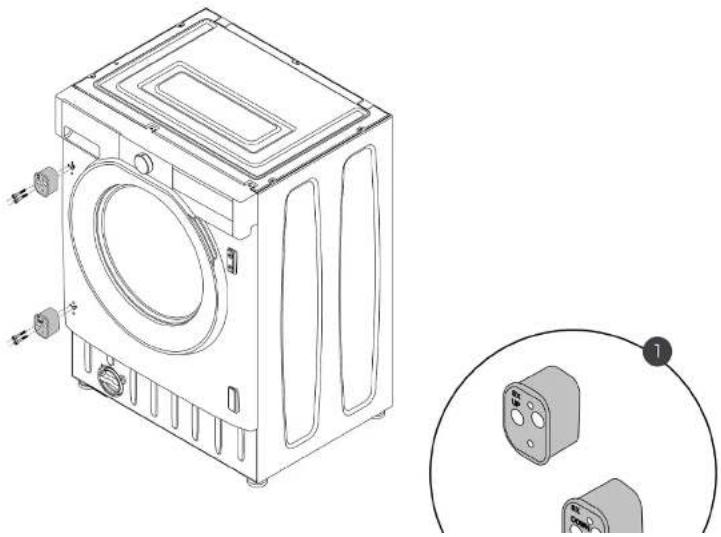

8.8 A távtartók rögzítése a mosógéphez

Helyezze fel a megfelelő távtartókat a mosógép elejére, mindegyiken ügyelve a pozíciójelölésekre (1. ábra).

Ezután rögzítse öket a mellékelt csavarokkal (2. ábra).

Mosógép telepítési útmutató

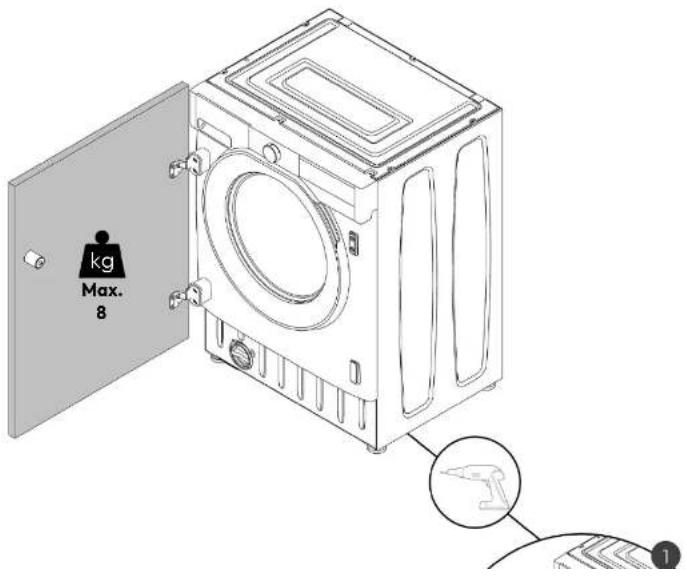

8.9 A szekrényajtó felszerelése a mosógép elejére

Rögzítse a szekrényajtóra már felszerelt zsanérokat a mosógéphez rögzített távtartókhoz a 8.8. lépés szerint, a rajzon látható módon.

kg Max. 8

8 Mosógép telepítési útmutató

8.10 A mosógép beszerelése a szekrénybe

MEGJEGYZÉS: A beépített telepítés megkezdése előtt készítse el a víz- és elektromos csatlakoztatásokat. Lásd a kézikönyv 9. fejezetét.

Mosógép telepítési útmutató

8.11 A lábak beállítása

Miután a mosógép be van építve, az első lábak szükség esetén tovább állíthatók (1. ábra). Ezután rögzítse a szekrény lábazatát (2. ábra).

9 Víz- és elektromos csatlakozás

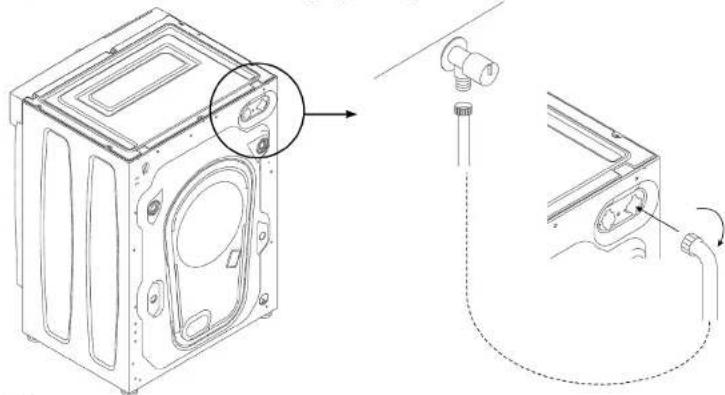

9.1. A vízbemeneti tömlő csatlakoztatása

Csatlakoztassa a mosógéphez mellékelt vízbemeneti tömlőt a készülék hátuljához. Ezután csatlakoztassa a csaphoz, kizárólag a mosógéphez mellékelt tömlőt használva.

FIGYELMEZTETÉS: Ne használja újra a régi tömlőszetteket.

i MEGJEGYZÉS: Egyes modellek az alábbiak közül egy vagy több funkcióval is rendelkezhetnek:

- HOT&COLD: Meleg és hideg vizes hálózathoz való csatlakozásra alkalmas, ami nagyobb energiamegtakarítást biztosít. Csatlakoztassa a szürke tömlőt a hideg vizes esanhoz, a vizea tömlőt nadiz a meleg vizes esanhoz. A készülék csak hideg

Víz- és elektromos csatlakozás

9

- AQUASTOP: A bemeneti tömlöbe épített biztonsági berendezés, amely a tömlő meghibásodása esetén elzárja a víz áramlását. Ha ez megtörténik, egy piros jelzés jelenik meg az „A” ablakban, amely a tömlő cseréjének szükségességét jelzi. A gyűrű eltávolításához nyomja meg a „B” kicsavarodásgátló eszközt.

- AQUAPROTECT - VÉDELEMMEL ELLÁTOTT VÍZBEMENETI TÖMLŐ: Amennyiben víz szivárog az „A” elsődleges belső tömlőből, a „B” átlátszó védőhüvely megakadályozza a víz kijutását, lehetővé téve a mosási ciklus befejezését. A ciklus végén cserélje ki a bevezető tömlőt a műszaki támogató köponteltvélé kapcselatfelyátel útián.

9 Víz- és elektromos csatlakozás

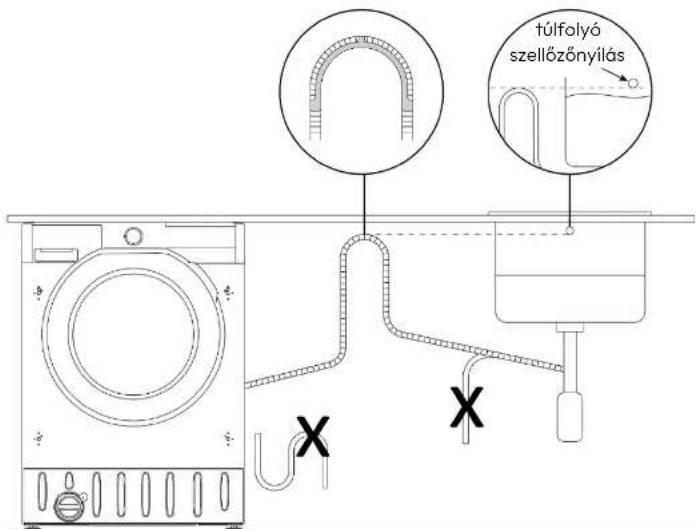

9.2. Az elvezetőtömlő helyes elhelyezése

FIGYELMEZTETÉS: Amikor a mosógépet a falhoz helyezi, győződjön meg arról, hogy a leeresztöcső nincs megtörve vagy elszorítva.

túlfolyó szellőzőnyilás

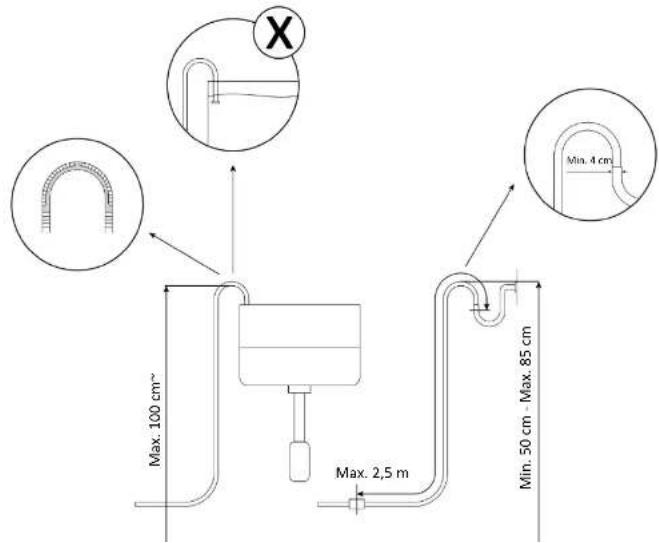

9.3. Alternativ csatlakozási lehetőségek

Csatlakoztassa az elvezetötömlőt a kád széléhez, vagy lehetőleg egy rögzített lefolyóhoz, amelynek magassága legalább 50 cm, és átmérője nagyobb, mint a mosógép tömlőjének átmérője.

Max. 100 cm~ Max. 2,5 m Min. 4 cm Min. 50 cm - Max. 85 cm

9 Víz- és elektromos csatlakozás

9.4. Elektromos csatlakozások és biztonsági előírások

A készülék elektromos csatlakoztatásának biztonságos elvégzése érdekében, kérjük, vegye figyelembe a következő figyelmeztetéseket:

• Ha a tápkábel megsérül, azt a gyártótól vagy a gyártó műszaki szervizétől beszerezhető kábellel vagy speciális szerelvénnyel kell kicserélni.
• Az elektromos adatok (tápfeszültség és energiafogyasztás) a készülékhez rögzített adattáblán találhatók.
• Ellenőrizze, hogy az elektromos rendszer földelt-e, és megfelel az alkalmazható jogszabályoknak, és a csatlakozó kompatibilis a berendezés csatlakozójával.
• Általában nem ajánlatos adaptereket, több dugót és/vagy hosszabbító kábelt használni.
• A mosógép bármilyen tisztítása vagy karbantartása elött húzza ki a csatlakozódugót a konnektorból, és zárja el a vízcsapot.
• A gépet ne a tápkábelnél vagy a készüléknél fogva húzva áramtalanítsa.
• Az ajtó kinyitása elött győződjön meg arról, hogy nincs víz a mosódobban.
• Bármilyen nem megfelelően elvégzett javítás, telepítés és karbantartás komoly veszélyt jelenthet a felhasználó számára.
• A gyártó nem vállal felelősséget a helytelen telepítésből, karbantartásból vagy javításból eredő közvetlen vagy közvetett károkért. Továbbá a gyártó nem

Víz- és elektromos csatlakozás

• A tűz vagy áramütés veszélyének elkerülése érdekében ne sértse meg a csatlakozódugót és/vagy a tápkábelt.
• Ne csatlakoztassa a készüléket több aljzatos konnektorhoz, hosszabbítóhoz vagy hordozható tápegységhez.
• Amikor a készüléket a kiválasztott helyre helyezi, ügyeljen arra, hogy a tápkábel ne szoruljon be és ne sérüljön meg, valamint ne legyen több aljzatos konnektor vagy hordozható tápegység a készülék mögött.

Energiafogyasztás

Lásd a készülék adattábláját.

Maradékáram-megszakító (földzárlatvédelmi megszakító)

Javasoljuk egy olyan maradékáram-megszakító (földzárlatvédelmi megszakító) használatát, amelynek kioldási árama megfelel a jelenlegi szabványoknak.

FIGYELMEZTETÉS: A készülék számára nem biztosítható tápellátás szabad külső kapcsolóeszközröl, például időzítön keresztül, illetve tilos olyan áramkörhöz csatlakoztatni, amely rendszeresen be- és kikapcsol. A készüléket nem úgy tervezték, hogy külső időzítővel vagy külön távirányító rendszerrel működtethető legyen.

• Győződjön meg arról, hogy az adattáblán feltüntetett elektromos adatok megfelelnek a rendelkezésre álló tápellátásnak.
• A készülék 220–240 V AC/50 Hz elektromos árammal működik.
  • Győződiön mea arról, hogy a hálózati káhel nincs beakadva a készülék alá

9 Víz- és elektromos csatlakozás

9.5. További tanácsok

Bármely készülék használatakor be kell tartani bizonyos alapvető szabályokat:

• Csak a készülékhez mellékelt tömlőket használja a vízellátás csatlakoztatásához. Ne használja újra a régi tömlőszetteket.
• A víznyomásnak 0,1 MPa és 1 MPa között kell lennie.
• Javasoljuk, hogy tartsa tisztán a csatlakozódugót: a rajta lévő szennyeződés tüzet okozhat.
• A készülék áramellátásról való leválasztásához ne a tápkábelnél fogva húzza ki a csatlakozódugót.
• Ne érintse meg a készüléket nedves kézzel vagy lábbal.
• Meghibásodás és/vagy teljesítménycsökkenés esetén kapcsolja ki a készüléket, és ne nyúljon hozzá.

10 Felhasználói kézbesítés

A telepítés befejezésekor:

• Tájékoztassa a felhasználót a legfontosabb funkciókról.
  • Tájékoztassa a felhasználót a használat és kezelés minden biztonsággal

Készülék szétszerelése

11

A készülék eltávolításához kövesse az alábbi lépéseket:

• Válassza le a készüléket a tápellátásról.
• Csavarja ki az esetleges rögzítőcsavarokat.
• Emelje meg kissé a készüléket, majd húzza ki teljesen.
• Ez a készülék nem károsítja a szekrényt, így a szekrény új készülékkel is használható.

Készülék ártalmatlanítása

12

Ez a készülék az elektromos és elektronikus berendezések hulladékairól (WEEE) szóló 2012/19/EU európai irányelvnek megfelelően van megjelölve.

Az elektromos és elektronikus berendezések hulladékai (WEEE) szennyező anyagokat (amelyek negatív hatással lehetnek a környezetre) és nyersanyagokat (amelyek újrahasznosíthatók) is tartalmaznak. Ezért az elektromos és elektronikus berendezések hulladékait megfelelő feldolgozási műveleteknek kell alávetni a szennyező anyagok biztonságos eltávolítása és ártalmatlanítása, valamint a nyersanyagok kinyerése és újrahasznosítása érdekében. Minden állampolgár döntő szerepet játszhat abban hogy az elektromos és elektronikus berendezések hulladékai ne váljanak környezet problémává.
