GEBRUIKSAANWIJZING HBWS 58D1AE-80 HOOVER

1 Veiligheidswaarschuwingen voor installatie p. 3
2 Waar moet het apparaat geplaatst worden? p. 5
3 Afmetingen van de wasmachine p. 7
4 Installatiegereedschap p. 9
5 Kastafmetingen p. 10
6 Stap-voor-stap installatievideo p. 11
7 Eerste stappen voor de installatie p. 12
8 Installatie-instructies wasmachine p. 13

8.1 De poten aanpassen voordat u de kastdeur monteert
8.2 De juiste hoogte van de wasmachine in de kast controleren
8.3 De installatiesjabloon op de achterkant van de kastdeur plaatsen
8.4 De kastdeur boren om de scharnieren te installeren
8.5 In de kastdeur boren om de sluitmagneet te installeren.
8.6 De scharnieren en de magneet op de kastdeur monteren
8.7 De plaat en de kap op de wasmachine bevestigen
8.8 De afstandsstukken aan de wasmachine bevestigen
8.9 Kastdeur aan de voorkant van de wasmachine monteren
8.10 De wasmachine in de kast installeren
8.11 De poten aanpassen

Lees deze instructies zorgvuldig door voordat u met de installatie begint. Uw veiligheid is erg belangrijk voor ons.

• Als het apparaat wordt gebruikt op een manier die niet consistent is met het bovenstaande, kan dit de levensduur van het apparaat doen verminderen en de garantie van de fabrikant doen vervallen.
• Na de installatie moet het apparaat zo worden geplaatst dat het stopcontact binnen handbereik blijft.
• Laat tijdens het transport de deur nooit tegen de transportbouten leunen.
• We raden aan dat twee mensen de wasmachine optillen.
• Als het apparaat defect raakt of niet meer naar behoren werkt, moet u het uitschakelen en de watertoevoer afsluiten; u mag niet zelf aan het apparaat sleutelen. Reparaties mogen alleen door het technische assistentiecentrum worden uitgevoerd, en er mogen alleen originele reserveonderdelen worden gebruikt.
• De installatie moet worden uitgevoerd door een gekwalificeerde technicus die de geldende wetgeving in het land van installatie en de instructies van de fabrikant kent en naleeft.
• Als er hulp van de fabrikant nodig is om fouten te herstellen die veroorzaakt zijn door een onjuiste installatie, valt deze hulp niet onder de garantie.
• Verwijder het verpakkingsmateriaal voordat u het apparaat in gebruik neemt.

1 Veiligheidswaarschuwingen voor installatie

• Tijdens de installatie mag het apparaat niet worden aangesloten op het elektriciteitsnet.
• Gebruik tijdens de installatie de deurgreep niet om het apparaat op te tillen en te dragen.
• Het is raadzaam om tijdens de installatie beschermende handschoenen te dragen om snijwonden te voorkomen.
• Bij onjuiste installatie, onjuiste aansluiting of manipulatie van het apparaat vervalt de garantie op het apparaat.
• Zorg ervoor dat de voedingskabel van het apparaat na de installatie niet toegankelijk is.
• Na de installatie mag de voedingskabel niet in contact komen met bewegende delen van de keukencomponenten (bv. een lade) en mag deze niet worden blootgesteld aan mechanische spanning.
• Wanneer het apparaat aan de eindgebruiker wordt overhandigd, moet de technicus controleren of het correct is geïnstalleerd.
• Het apparaat moet onder een werkblad worden geplaatst.
• Verplaats het apparaat voorzichtig, want het is zwaar.
• Zorg ervoor dat de ruimte waar het apparaat wordt geïnstalleerd stevig is.
• Til de wasmachine nooit aan de knoppen of aan de wasmiddellade op.

Waar moet het apparaat geplaatst worden?

• Dit apparaat is alleen bedoeld voor installatie in een huishoudelijke of soortgelijke omgeving, zoals:
• de keukenruimte bedoeld voor gebruik door personeel in winkels, kantoren en andere werkomgevingen;
• in ruimtes die beschikbaar zijn voor personeel en klanten in hotels, motels en andere residentiële omgevingen;
• beautyfarms, Bed & Breakfasts (B&B's).
• Een ander gebruik van het apparaat dan voor huiselijke omgevingen of voor typische huishoudelijke toepassingen, zoals commercieel gebruik door ervaren of getrainde gebruikers, is niet in bovenstaande toepassingen inbegrepen.
• Zorg ervoor dat tapijten de basis van de wasmachine of de ventilatiekanalen niet blokkeren.
• Stel de wasmachine niet bloot aan de weersinvloeden (regen, zon, etc.).
• Installeer dit apparaat niet in een open ruimte die blootstaat aan weersinvloeden.
• Installeer en gebruik dit apparaat in een afgesloten, overdekte, droge en goed geventileerde omgeving.
• Dit apparaat is ontworpen voor gebruik tot een hoogte van 2000 meter.
• Plaats het apparaat in de buurt van een stopcontact.
• Gebruik het apparaat alleen als het is geïnstalleerd in een inbouwcompartiment, anders bestaat het risico op letsel en brandwonden.

2 Waar moet het apparaat geplaatst worden?

• Plaats het apparaat op een schone, vlakke en stevige ondergrond.
• Eventuele schade aan het apparaat of andere schade of verlies als gevolg van gebruik dat niet consistent is met huishoudelijk gebruik (zelfs als het apparaat in een huishoudelijke omgeving staat), wordt niet door de fabrikant aanvaard voor zover dit wettelijk is toegestaan.

Afmetingen van de wasmachine

Afmetingen in mm

Zijaanzicht

Axonometrisch vooraanzicht

3 Afmetingen van de wasmachine

Positionering van hydraulische slangen en voedingskabel

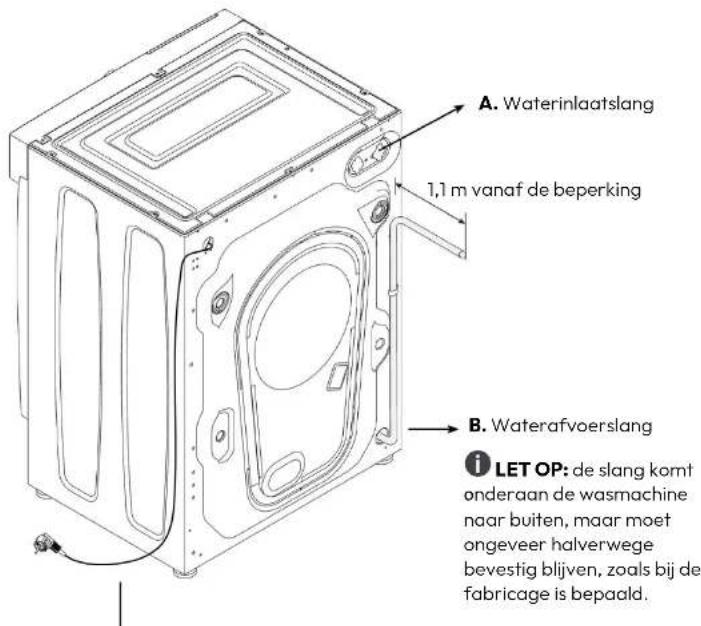

A. Waterinlaatslang 1,1 m vanaf de beperking B. Waterafvoerslang i LET OP: de slang komt onderaan de wasmachine naar buiten, maar moet ongeveer halverwege bevestig blijven, zoals bij de fabricage is bepaald.

Installatiegereedschap

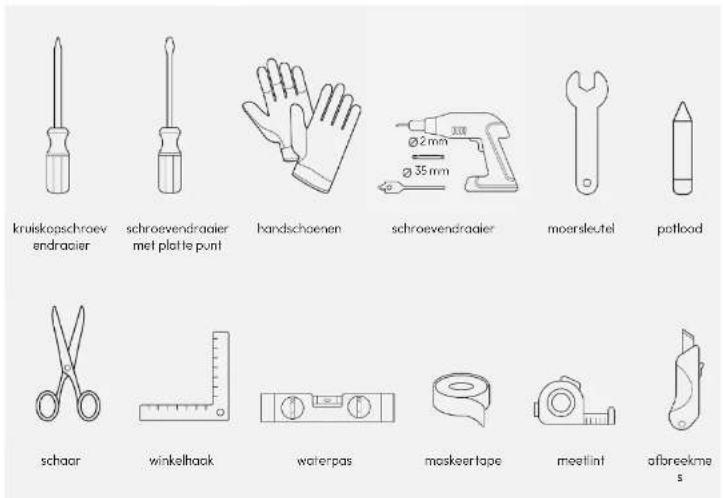

Benodigd gereedschap

Gereedschap meegeleverd met het apparaat

Axonometrisch vooraanzicht

Stap-voor-stap installatievideo

U kunt de installatievideo van het apparaat bekijken door de QR-code te scannen

of door op de volgende

link te klikken

7 Eerste stappen voor de installatie

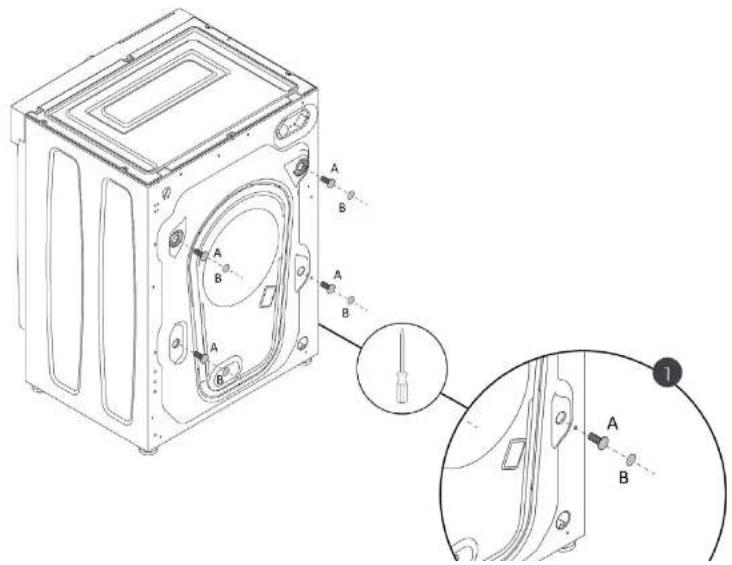

Draai de 2 of 4 schroeven (A) aan de achterkant van de wasmachine los en verwijder de 2 of 4 afstandhouders (B), zoals aangegeven op tekening 1. Dek vervolgens de 2 of 4 gaten af met de dopjes in het bijgeleverde zakje, zoals aangegeven in tekening 2.

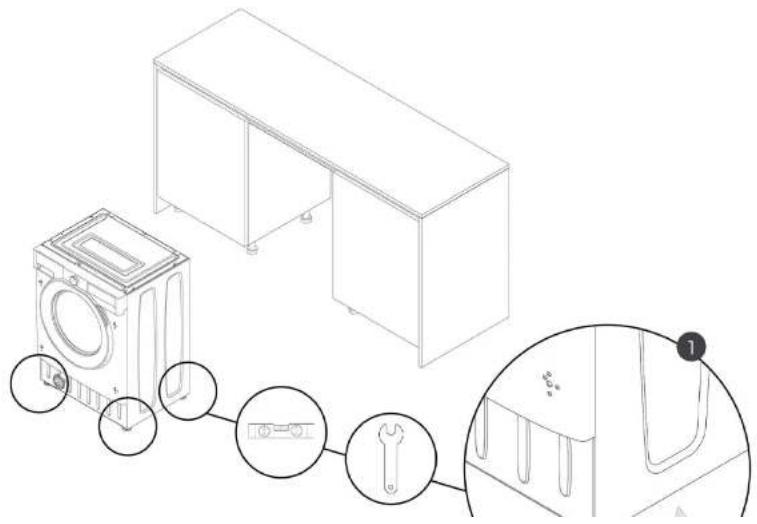

8.1 De poten aanpassen voordat u de kastdeur monteert

Zet de wasmachine waterpas door met een moersleutel de moeren van de poten rechtsom/linksom te draaien. Stel de poten af op de gewenste hoogte en zorg ervoor dat ze stevig op de vloer staan (tekening 1). Draai ten slotte de moeren vast (tekening 2).

8 Installatie-instructies wasmachine

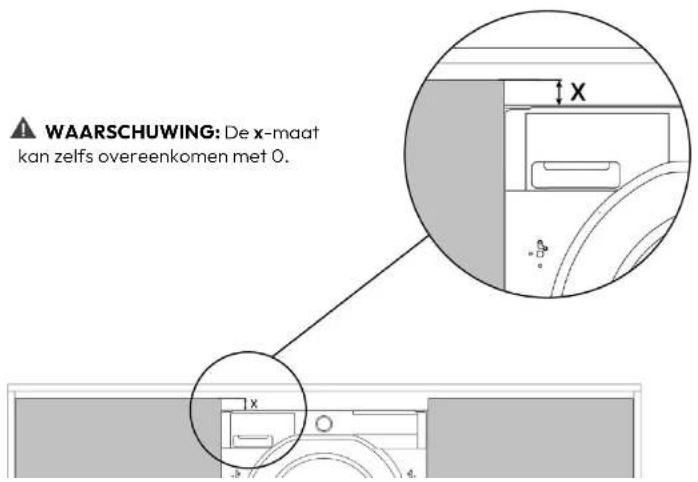

8.2 De juiste hoogte van de wasmachine in de kast controleren

Meet de exacte afstand, indien aanwezig, tussen het begin van de kastdeurtjes en het hoogste punt van de wasmachine en teken deze exacte afstand af op het kastdeurtje dat aan de wasmachine wordt bevestigd.

Zo kunt u de installatiesjabloon correct plaatsen voordat u in stap 8.3 de kastdeur boort.

WAARSCHUWING: De x-maat kan zelfs overeenkomen met 0.

8.3 De installatiesjabloon op de achterkant van de kastdeur plaatsen

Zodra de openingsrichting van de kastdeur is vastgesteld, legt u de meegeleverde montagesjabloon tegen de achterkant van de kastdeur. Gebruik een winkelhaak en potlood om de exacte meting uit stap 8.2 te markeren en plaats de montagesjabloon in de richting van de pijlen. Maak de sjabloon vast met papiertape voordat u verder gaat met stap 8.4.

Positionering van de installatiesjabloon voor linksdraaiende kastdeur Positionering van de installatiesjabloon voor rechtsdraaiende kastdeur

8 Installatie-instructies wasmachine

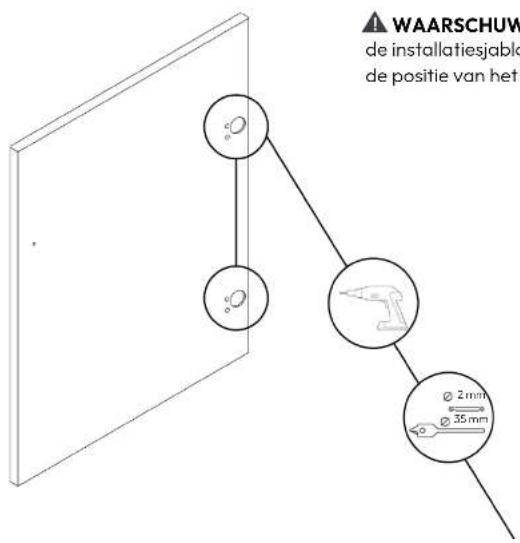

8.4 De kastdeur boren om de scharnieren te installeren

Boor gaten in de kastdeur om de scharnieren te monteren met een 12 mm diepe frees ∅35 mm in de rechter- of linkerpositie, afhankelijk van de gekozen openingsrichting.

WAARSCHUW de installatiesjable de positie van het Ø 2 mm Ø 35 mm

Installatie-instructies wasmachine

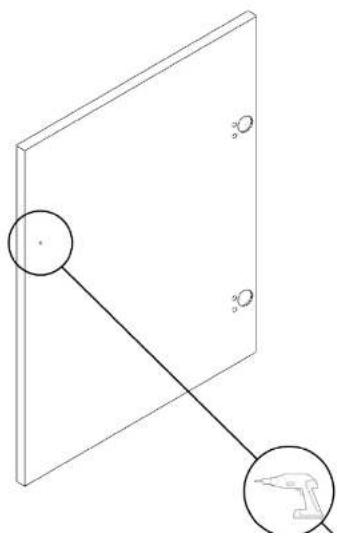

8.5 In de kastdeur boren om de sluitmagneet te installeren.

Boor gaten in de kastdeur om de sluitmagneet te bevestigen, aan de kant tegenover de scharniergaten die in stap 8.4 zijn gemaakt.

raadpleeg de installatiesjabloon voor de positie van het gat.

8 Installatie-instructies wasmachine

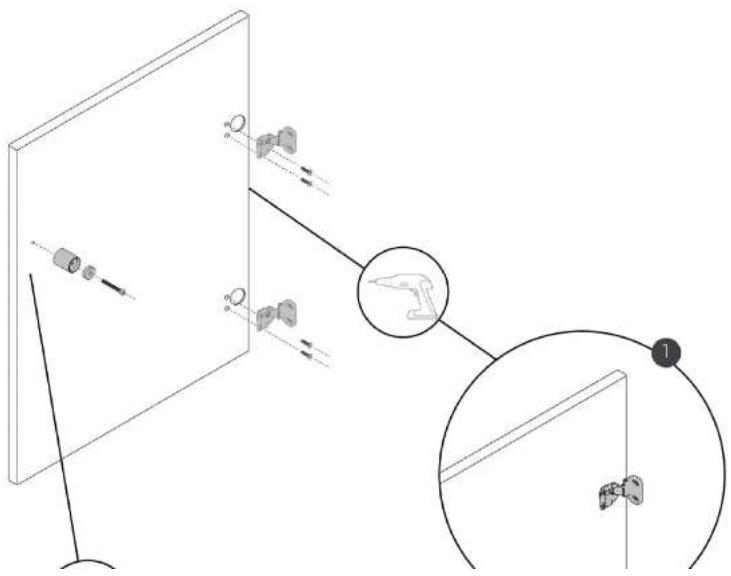

8.6 De scharnieren en de magneet op de kastdeur monteren

Bevestig de scharnieren (tekening 1) en de magneet inclusief afstandhouder (tekening 2) met de meegeleverde schroeven.

8.7 De plaat en de kap op de wasmachine bevestigen

Bevestig de plaat op het bovenste gedeelte van de wasmachine in de rechter- of linkerpositie door de plastic steun te plaatsen en de schroeven in te draaien (tekening 1). Bevestig de klikdop aan de onderkant (tekening 2).

8 Installatie-instructies wasmachine

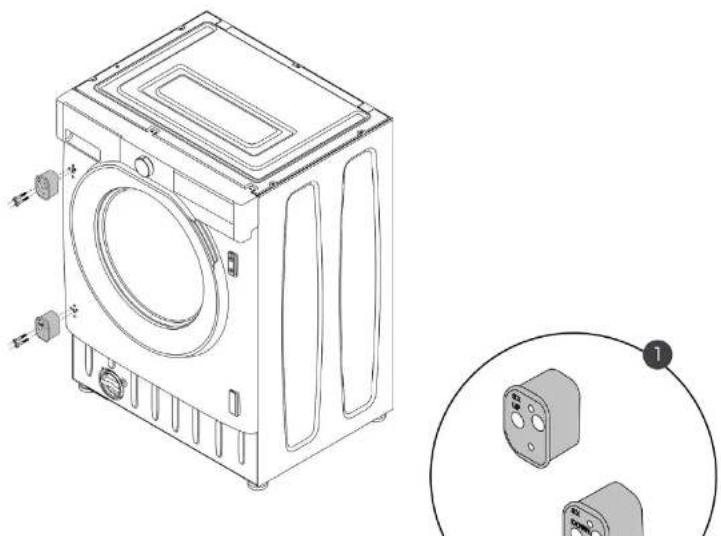

8.8 De afstandsstukken aan de wasmachine bevestigen

Plaats de juiste afstandhouders op de voorkant van de wasmachine en let daarbij op de plaatsaanduidingen op elke afstandhouder (tekening 1). Zet ze vervolgens vast met de meegeleverde schroeven (tekening 2).

Installatie-instructies wasmachine

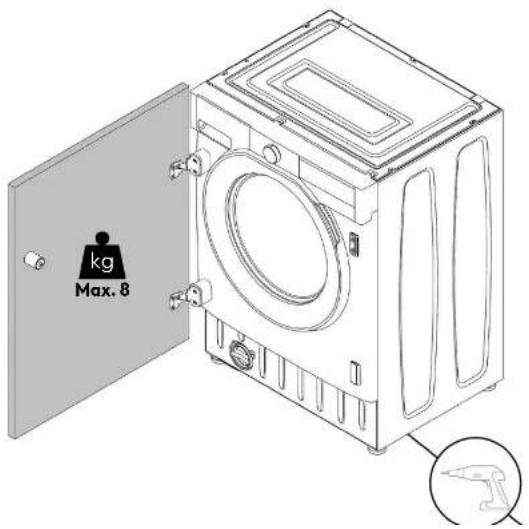

8.9 Kastdeur aan de voorkant van de wasmachine monteren

Bevestig de scharnieren, die al op de kastdeur gemonteerd zijn, aan de afstandhouders die in stap 8.8 aan de wasmachine bevestigd zijn, zoals aangegeven op de tekening.

kg Max. 8

8 Installatie-instructies wasmachine

8.10 De wasmachine in de kast installeren

OPMERKING: Voordat u verdergaat met de inbouwinstallatie, moet u de water- en elektriciteitsaansluitingen maken. Raadpleeg hoofdstuk 9 van deze handleiding.

8.11 De poten aanpassen

Nadat de wasmachine is ingebouwd, kunnen de voorste poten indien nodig verder worden aangepast (tekening 1). Bevestig vervolgens de plint van de kast (tekening 2).

9 Water- en elektriciteitsaansluiting

9.1. De inlaatslang aansluiten

Sluit de toevoerslang die bij de wasmachine is geleverd aan op de achterkant van het apparaat. Sluit hem vervolgens aan op de kraan met alleen de slang die bij de wasmachine is geleverd.

⚠ WAARSCHUWING: Gebruik oude slangensets niet opnieuw.

i OPMERKING: Bepaalde modellen kunnen een of meerdere van de volgende kenmerken omvatten:

- WARM EN KOUD: Installatie voor de aansluiting op de waterleiding met warm en koud water, om grotere energiebesparingen te garanderen. Sluit de grijze

Water- en elektriciteitsaansluiting

9

- AQUASTOP: Een in de inlaatslang ingebouwd veiligheidsmechanisme dat de watertoevoer blokkeert als de slang beschadigd is. Als dit gebeurt, verschijnt er een rode marking in venster "A", wat aangeeft dat de slang moet worden vervangen. Om de ring te verwijderen, drukt u op het anti-losdraaimechanisme "B".

- AQUAPROTECT - INLAATSLANG MET BESCHERMING: Als er water uit de primaire binnenslang "A" lekt, voorkomt de transparante omhulling "B" dat het water ontsnapt, zodat de wascyclus kan worden voltooid. Neem contact op met het centrum voor technische ondersteuning om de inlazstelang aan het einge van

9 Water- en elektriciteitsaansluiting

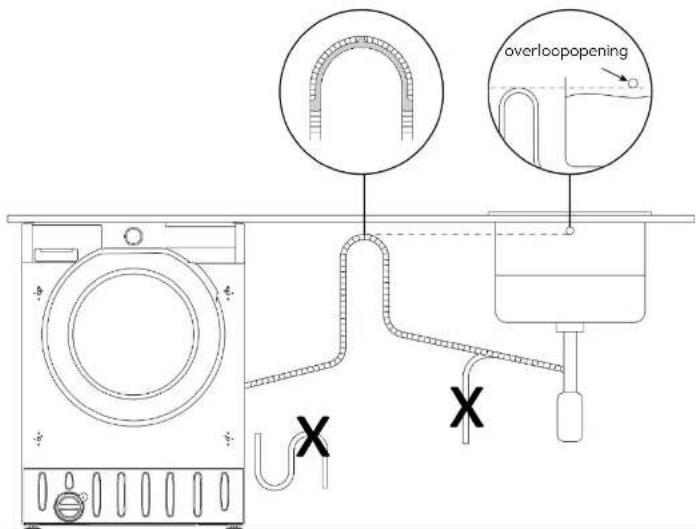

9.2. Juiste plaatsing van de afvoerslang

⚠ WAARSCHUWING: Als u de wasmachine tegen de muur plaatst, zorg dan ervoor dat de afvoerslang geen bochten of vernauwingen heeft.

Water- en elektriciteitsaansluiting

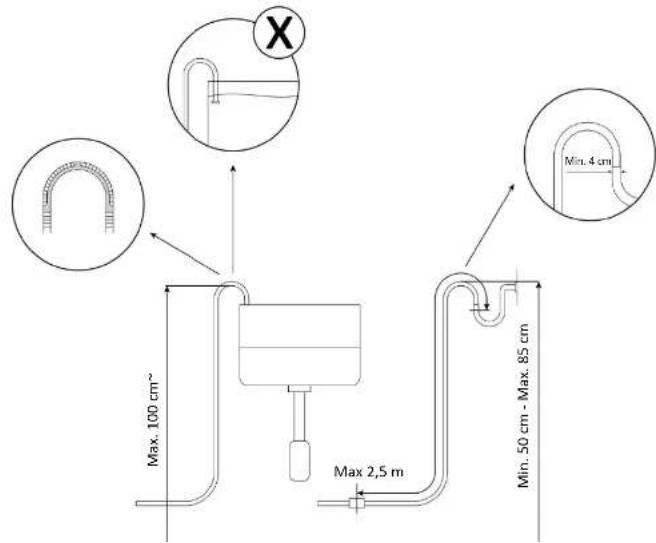

9.3. Alternatieve aansluitmogelijkheden

Sluit de afvoerslang aan op de rand van het bad, of bij voorkeur op een vaste afvoer met een minimale hoogte van 50 cm en een diameter die groter is dan de slang van de wasmachine.

Max. 100 cm~ Max 2,5 m Min. 4 cm Min. 50 cm - Max. 85 cm

9.4. Elektrische aansluitingen en veiligheidsinstructies

Neem de volgende waarschuwingen in acht om de elektrische aansluiting van het apparaat veilig uit te voeren:

• Als de voedingskabel beschadigd is, moet deze worden vervangen door een kabel of een speciale samenstelling die verkrijgbaar is bij de fabrikant of diens technische dienst.
• De elektrische gegevens (voedingsspanning en stroomverbruik) staan op het typeplaatje dat aan het apparaat is bevestigd.
• Controleer of het elektrische systeem geaard is en aan de toepasselijke wetten beantwoordt, en of het stopcontact compatibel is met de stekker van het apparaat.
• In het algemeen is het niet aanbevolen om adapters, verdeelstekkers en/of verlengkabels te gebruiken.
• Voordat u reinigings- en onderhoudswerkzaamheden aan de wasmachine uitvoert, moet u de stekker uit het stopcontact halen en de waterkraan dichtdraaien.
• Trek niet aan de voedingskabel of aan het apparaat om de stekker uit het stopcontact te halen.
• Controleer of er geen water in de trommel zit voordat u de deur opent.
• Onjuiste reparatie, installatie en onderhoud kunnen de gebruiker ernstig

Water- en elektriciteitsaansluiting

• Beschadig de stekker en/of het netsnoer niet, om het risico op brand of elektrische schokken te vermijden.
• Sluit het apparaat niet aan op meerdere stopcontacten, verlengsnoeren of draagbare voedingen.
• Wanneer het apparaat op de gekozen locatie is geplaatst, moet u ervoor zorgen dat de voedingskabel niet bekneld of beschadigd raakt en dat er aan de achterkant van het apparaat geen extra stopcontacten of draagbare stroomvoorzieningen aanwezig zijn.

Stroomverbruik

Zie het typeplaatje van het apparaat.

Aardlekschakelaar

We raden het gebruik van een aardlekschakelaar aan met een uitschakelstroom die voldoet aan de huidige normen.

⚠ WAARSCHUWING: Het apparaat mag niet worden gevoed via een extern schakelapparaat, zoals een timer, of worden aangesloten op een circuit dat regelmatig wordt in- en uitgeschakeld. Het apparaat is niet ontworpen om te worden bediend door een externe timer of een apart afstandsbedieningssysteem.

• Controleer of de elektrische gegevens op het typeplaatje overeenkomen met de elektrische voeding.
• Het apparaat werkt op 220-240 VAC/50 Hz elektrische stroom.

9 Water- en elektriciteitsaansluiting

9.5. Extra tips

Bij het gebruik van elk apparaat moeten bepaalde basisregels in acht worden genomen:

• Gebruik alleen de slangenset die met het apparaat is meegeleverd voor de aansluiting op de watertoevoer. Gebruik oude slangensets niet opnieuw.
• De waterdruk moet tussen 0,1 MPa en 1 MPa zijn.
• We raden aan om de stekker schoon te houden: vuilresten op de stekker kunnen brand veroorzaken.
• Trek niet aan de voedingskabel om het apparaat los te koppelen van de voeding.
• Raak het apparaat niet aan met natte handen of voeten.
• Schakel het apparaat uit en raak het niet aan in geval van storingen en/of prestatieverlies.

10 Levering aan de gebruiker

Aan het einde van de installatie:

- Informeer de gebruiker over de essentiële functies.

Demontage van het apparaat

11

Volg deze stappen om het apparaat te verwijderen:

• Haal de stekker van het apparaat uit het stopcontact.
• Draai eventuele bevestigingsschroeven los.
• Til het apparaat iets op en trek het helemaal naar buiten.
• Dit apparaat beschadigt de kast niet, zodat deze ook met een nieuw apparaat kan worden hergebruikt.

Verwijdering van het apparaat

12

Dit apparaat is gemarkeerd conform de Europese Richtlijn 2012/19/EU betreffende afgedankte elektrische en elektronische apparatuur (AEEA).

AEEA bevat zowel vervuilende stoffen (die een negatieve impact kunnen hebben op het milieu) als grondstoffen (die opnieuw gebruikt kunnen worden).

Daarom moet AEEA aan passende verwerkingsprocessen worden onderworpen om verontreinigende stoffen veilig te verwijderen en af te voeren en grondstoffen terug te winnen en te recyclen. Elke gebruiker kan een beslissende rol spelen om ervoor te zorgen dat AEEA geen milieuprobleem wordt.

Het is voldoende om een paar eenvoudige regels te volgen:

- AEEA mag nooit bij het restafval worden weggegooid.
