Тип продукта	Сварочный аппарат инверторный DC MMA
Модель	MMA 160 42940
Напряжение питания	230 В ~, 50 Гц, однофазное
Номинальный входной ток	30 А
Номинальная входная мощность	6,90 кВт
Диапазон выходного тока	20–160 А
Номинальный цикл работы	60% при 160 А
Напряжение холостого хода	70 В
Диаметр электрода	1,6–4 мм
Размеры (шир. × выс. × глуб.)	27,7 × 23 × 22 см
Вес брутто	4,0 кг
Класс инструмента	I
Степень защиты	IP21S
Класс изоляции	H
Тип охлаждения	Вентилятор
Функции защиты	Термическая защита (сигнализация желтым светодиодом), индикатор питания (зеленый светодиод)
Комплектация	Сварочный аппарат, кабель заземления (1,2 м с зажимом 200 А), кабель с держателем электрода (1,8 м с зажимом 200 А), руководство по эксплуатации, гарантийный талон
Чистка и уход	Чистить влажной тканью; не использовать растворители; продувать вентиляционные отверстия сжатым воздухом
Условия хранения	Сухое, прохладное место, недоступное для детей, вдали от влаги и пыли
Безопасность использования	Обязательное использование перчаток, маски, защитной одежды; не использовать во влажных помещениях; отключать от сети перед обслуживанием
Сервис и ремонт	Квалифицированный персонал, оригинальные запасные части; авторизованный сервис
Общая информация	Производитель: PROFIX Sp. z o.o., ул. Маривильска 34, 03-228 Варшава; соответствие EN 60974-1

Часто задаваемые вопросы - MMA 160 42940 PROLINE

Как подключить сварочные кабели?

Кабель заземления (10) подключите к разъему, обозначенному – (отрицательный), а кабель держателя электрода (11) к разъему + (положительный). Для некоторых электродов полярность может быть обратной – проверьте рекомендации производителя электрода.

Что делать, если загорелся желтый светодиод термической защиты?

Желтый светодиод сигнализирует о перегреве устройства. Подождите, пока вентилятор остынет – после погасания диода можно продолжить сварку. Если проблема повторяется, уменьшите цикл работы или сварочный ток.

Какой ток установить для электрода диаметром 2,5 мм?

Для электрода ∅2,5 мм рекомендуемый сварочный ток составляет 65–95 А. Установите ручкой регулировки (5) в этом диапазоне.

Почему дуга не зажигается?

Проверьте, хороший ли контакт зажима заземления с материалом (поверхность должна быть чистой и металлической), а также правильно ли закреплен электрод в держателе. Убедитесь, что выключатель (7) находится в положении ON и горит зеленый светодиод питания.

Как правильно зажечь дугу?

Приложите конец электрода к материалу и проведите им, как при зажигании спички. Держите защитную маску. После зажигания поддерживайте расстояние между электродом и сварочной ванной, равное диаметру электрода.

Можно ли сваривать под дождем или во влажном помещении?

Нет. Использование сварочного аппарата под дождем, снегом или в помещениях с высокой влажностью грозит поражением электрическим током. Всегда работайте в сухом, хорошо проветриваемом месте.

Как чистить сварочный аппарат?

Перед чисткой отключите устройство от сети. Внешние части протирайте влажной тканью с мягким чистящим средством – не используйте растворители. Вентиляционные отверстия продувайте сжатым воздухом.

Что означает цикл работы 60%?

При токе 160 А сварочный аппарат может непрерывно работать 6 минут в течение 10-минутного цикла, а остальные 4 минуты должен отдыхать (охлаждаться). Превышение этого времени грозит повреждением.

Какие электроды можно использовать?

Можно использовать покрытые электроды диаметром 1,6–4 мм. Выбор типа электрода зависит от свариваемого материала – ознакомьтесь с рекомендациями производителя электродов.

Где можно отремонтировать сварочный аппарат?

Ремонт должен выполняться квалифицированным персоналом с использованием оригинальных запчастей. Обратитесь в авторизованный сервисный центр или к производителю (PROFIX Sp. z o.o.).

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ MMA 160 42940 PROLINE

Инструкция по эксплуатации

ИНВЕРТОРНЫЙ СВАРОЧНЫЙ АППАРАТ ДС ММА.... 27

RO

ПРЕДУПРЕЖДЕНИЕ! Запуск, настройка и эксплуатация инверторных сварочных аппаратов могут быть сделаны только после внимательного ознакомления с настоящей инструкцией по эксплуатации. Несоблюдение рекомендаций, содержащихся в данной инструкции, может привести к серьезным

травмам, смерти пользователя или повреждению самого устройства.

Во время работы на сварочном аппарате обязательно рекомендуется следовать основным правилам

безопасности во избежание возгорания, поражения электрическим током или получения механических повреждений.

Хранить инструкцию для возможного использования в будущем.

I. ОБЩИЕ УСЛОВИЯ БЕЗОПАСНОЙ ЭКСПЛУАТАЦИИ:

1. Настоящее оборудование не предназначено для использования лицами с ограниченными физическими, сенсорными или умственными возможностями.

Несовершеннолетние лица или лица без опыта работы с оборудованием и необходимых знаний не могут эксплуатировать инверторные сварочные аппараты, если только это не делается в учебных целях в соответствии с инструкцией по эксплуатации оборудования и под надзором профессионального инструктора, отвечающего за их безопасность.

1. ПРИМЕЧАНИЕ: Эффективность реакции

может быть ослаблена в результате употребления алкоголя, медикаментов и

наркотиков, а также в результате болезней, высокой температуры и усталости. В таких случаях необходимо отказаться от использования сварочного аппарата.

1. Необходимо поддерживать порядок и хорошее освещение на рабочем месте. Беспорядок и плохое освещение являются причиной несчастных случаев.

2. Рабочее место должно быть оборудовано надле-

жащей вентиляцией и вытяжкой. Запрещено производить сварку в закрытых помещениях. В

процессе сварки образуются вредные пары и газы, опасные для здоровья. Следует избегать вдыхания этих паров и газов. Необходимо регулярно проверять влияние образующихся газов на пользователя во избежание отравлений.

1. Подключение электропроводов должно выполняться в соответствии с действующими законами и правилами техники безопасности квалифицированным электриком.

2. Данный сварочный аппарат предназначен для подключения к сети электропитания, которая имеет нулевую фазу и заземление. Необходимо убедиться, что розетка сети электропитания правильно подключена к заземлению.

3. Перед началом работы на сварочном аппарате обязательно

необходимо проверить состояние кабеля питания, сварочных кабелей, держателей электродов и других используемых токопроводов. Не работать на неисправном оборудовании. Поврежденные элементы заменить исправными.

1. Во время работы необходимо использовать средства индивидуальной защиты: сварочный фартук, защитную одежду, сварочные перчатки, сварочную маску и подходящую обувь с защитой от скольжения.

2. Использовать защитные очки во время очистки сварного шва.

3. Запрещено проводить сварку на материалах, которые ранее были очищены хлорсодержащими растворителями, а также материалах, покрытых краской, загрязненных грязью, маслом или гальванизированных материалах.

4. Запрещается использовать сварочный аппарат в местах, в которых находятся горючие жидкости или газы.

5. Запрещено выполнение любых сварочных работ на контейнерах, емкостях, трубах, которые содержат (содержали) в себе жидкие или газообразные легковоспламеняющиеся средства. Такие емкости или резервуары должны быть промыты перед сваркой, чтобы удалить легко-воспламеняющиеся жидкости.

6. Запрещено сваривать емкости под давлением. Это может привести к взрыву.

7. Искры, образующиеся при сварке, могут привести к пожару, взрыву и ожогам незащищенных участков кожи. При сварке следует надевать сварочные перчатки и защитную одежду. Необходимо удалить с рабочего места или предохранить все легковоспламеняющиеся материалы и вещества (например, дерево, бумагу, тряпки и т.д.). Противопожарный инвентарь (пожарные покрывала и порошковые или углекислотные огнетушители) должны находиться вблизи рабочего места на видном и легко доступном месте.

8. Рабочее место сварщика должно быть отделено защитным экраном.

9. Запрещено использовать сварочный аппарат в помещениях с повышенной влажностью, а также во время дождя или снега. Это может вызвать поражение электрическим током.

10. Запрещено устанавливать сварочный аппарат на покатом, нестабильном или сыпучем основании.

11. Во время работы не прикасаться к заземленным частям, таким как радиаторы, водопроводные трубы, холодильники и т.п.

12. При выполнении сварочных работ недопустимо вешать сварочные провода и шланги на плечи или колени, а также держать их непосредственно вблизи других частей тела.

13. Сварочный аппарат необходимо подключать к электросети только на время работы. После включения питания пребывание посторонних лиц на рабочем месте запрещается. Устройство особенно опасно для детей, поэтому особое внимание должно быть уделено тому, чтобы устройство было абсолютно недоступно для детей.

14. Запрещается использовать устройство не по назначению. Не использовать сварочный аппарат для размораживания труб.

15. Всегда необходимо вынимать вилку из розетки перед

подключением кабелей или выполнением других действий по техническому обслуживанию или ремонту.

1. Не снимать кожух устройства.

2. Обязательно перед запуском устройства проверять состояние кожухов и всех элементов безопасности. Не работать с поврежденными элементами, заменить их исправными.

3. Шнур питания и удлинитель, если таковой имеется, предохранять от чрезмерного тепла, масел и острых кромок. Не работать при смотанном удлинителе.

4. Используемый для работы удлинитель должен обеспечивать свободную эксплуатацию, а длина кабеля должна быть выбрана так, чтобы его избыток не мешал работе.

5. Не тянуть за присоединительный кабель, чтобы отсоединить вилку от розетки.

6. Прежде чем начинать сварку необходимо зафиксировать обрабатываемый материал при помощи струбцин или тисков.

7. Во время работы занять позицию, которая исключает опрокидывание. Занять надежное положение.

8. Необходимо следить за надлежащую изоляцию электрода, свариваемой детали и расположенных рядом металлических предметов. Для этого необходимо использовать специальные перчатки, защитную одежду, изоляционное маты или коврики, использовать высокие изоляционные сапоги.

9. Перед первым подключением сварочного аппарата необходимо убедиться, что напряжение питания соответствует указанному на заводской табличке значению. Розетка должна иметь защитный контакт.

10. Сварочная установка создает высокое напряжение. Не касаться сварочного держателя, подключённого сварочного материала, когда устройство включено в сеть. Все элементы, образующие цепь сварочного тока, могут привести к поражению электрическим током, поэтому следует избегать касания их голой рукой, а также влажной или поврежденной защитной одеждой. Запрещается работать на мокром основании или пользоваться поврежденными сварочными кабелями.

11. СВАРИВАЕМЫЕ МАТЕРИАЛЫ МОГУТ ВЫЗВАТЬ ОЖОГ: Никогда не прикасаться к свариваемым элементам незащищенными частями тела. При касании и перемещении свариваемого материала, обязательно использовать сварочные перчатки и клещи.

12. ИЗЛУЧЕНИЕ ДУГИ МОЖЕТ ВЫЗВАТЬ ОЖОГ: Запрещается смотреть незащищенными глазами на сварочную дугу. Обязательно использовать маску или защитное забрало с соответствующим фильтром. Предохранять незащищенные части тела соответствующей защи тной одеждой, изготовленной из негорючего материала. Посторонние лица, находящиеся поблизости, должны быть защищены с помощью негорючих, поглощающих излучение экранов.

13. Запрещается оставлять подключенное к сети устройство без присмотра. По завершению работы обязательно вынуть вилку из сетевой розетки.

14. ВНИМАНИЕ! Процесс сварки, также как и электрический ток, протекающий по сварочным проводам, генерирует электромагнитное поле, которое может нарушать работу кардио-

стимуляторов, а также находящихся поблизости электроприборов.

Лица, имеющие аппараты жизнеобеспечения (например, регулятор частоты сердечных сокращений, респиратор и т.д.), должны проконсультироваться с врачом до их пребывания в зонах сварки.

Вышеупомянутым лицам также не рекомендуется пользоваться сварочным аппаратом.

1. ПРИМЕЧАНИЕ: Устройство создано на основе электронных компонентов. Шлифование и резание металлов в непосредственной близости от сварочного аппарата может привести к загрязнению опилками внутренней части устройства и к его повреждению. Вышеупомянутое повреждение не подлежит гарантийному ремонту!

В случае необходимости работать в такой среде, необходимо выполнять очистку сварочного аппарата путем продувки его внутренней части сжатым воздухом.

НАЗНАЧЕНИЕ И КОНСТРУКЦИЯ УСТРОЙСТВА:

Инверторные сварочные аппараты являются высокотехнологичными продуктами, предназначенными для дуговой сварки покрытым электродом (метод MMA - Manual Metal Arc Welding). Инверторные сварочные аппараты представляют собой новый тип сварочных машин, генерирующих необходимые токи с помощью электронных систем. Они характеризуются небольшими размерами и весом, большим к.п.д., широким диапазоном применений, очень хорошими результатами сварки и высокой мобильностью.

Инверторные сварочные аппараты предназначены для ручной сварки покрытыми электродами таких материалов, как легированные конструкционные стали, чугун. Они могут работать с использованием электродов диаметром от 1,6 мм до 4 мм, в зависимости от установленного сварочного тока, потребности и типа операции, выполняемой сварочным аппаратом. Сварочные аппараты рассчитаны на напряжение 230 В\~, 50/60 Гц (однофазные).

Оборудование должно эксплуатироваться в соответствии с Распоряжением министра экономики от 27.04.2000 г. относительно безопасности и гигиены труда при выполнении сварочных работ (Закон. вестн. № 40, поз.470).

ВНИМАНИЕ! Любое использование устройства не по назначению запрещено и приводит к утрате гарантии и отказу производителя от ответственности за возникший в результате этого ущерб.

Сервисное обслуживание и ремонт этих устройств должны выполняться квалифицированным персоналом в соответствии с условиями безопасности, действующими для электро-оборудования.

Какие-либо модификации устройства, осуществлённые пользователем, освобождают производителя от ответственности за повреждения и ущерб, причинённый пользователю и окружающей среде.

Даже применяя устройство по назначению, нельзя полностью исключить определённых факторов остаточного риска. С учетом конструкции и строения устройства могут возникнуть следующие опасности:

- Ожоги;

• Отравление газами, продуктами сгорания или парами;
• Повреждение органов зрения;
• Возникновения пожара;
• Поражение электрическим током;
• Негативное воздействие электромагнитного поля на здоровье сварщика.

■ Комплектация

• Инверторный сварочный аппарат - 1 шт.
  • Массовый провод 1,2 м с клеммой 200 А - 1 шт.
  • Токовый провод 1,8 м с держателем электрода 200 А - 1 шт.
• Инструкция по эксплуатации - 1 szt.
  • Гарантийная карта -1 шт.

■ Элементы устройства (см. рис. А):

Нумерация элементов устройства относиться к изображениям, находящимся на странице 2 инструкции по эксплуатации:

1. Гнездо токового провода (-)
2. Гнездо токового провода (+)
3. Индикатор питания (зеленый)
4. Индикатор термозащиты (желтый)
5. Регулятор сварочного тока
6. Ремень для переноски
7. Включатель /Выключатель
8. Вентилятор

9. Кабель питания

10. Массовый провод с клеммой

11. Токовый провод с держателем электрода

ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ:

МОДЕЛЬ	42940	42941
Напряжение питания (однофазное)	230В	230В
Частота питания	50Гц	50Гц
Номинальная входная мощность	6,90кВ	8,02кВ
Номинальный входной ток	30А	34,9А
Диапазон выходного тока	20~160А	20~180А
Номинальный цикл работы	60%-160А	30%-180А
Напряжение без нагрузки	70В	70В
Диаметр электрода (∅) 1,6-4мм 1,6-4мм
Класс оборудования	I	I
Степень защиты	IP21S	IP21S
Класс изоляции	H	H
Тип охлаждения Вентилятор Вентилятор
Размеры (см)	27,7x23x22	27,7x23x22
Вес брутто	4,0кг 4,1кг

Рабочий цикл основан на процентном определении для 10 минут такого интервала времени, в течение которого машина может производить сварку при номинальном значении тока без необходимости прерывания работы. В зависимости от величины тока на заводской табличке аппарата приводится продолжительность нагрузки X%. Этот коэффициент показывает, как интервал времени в течение 10 минут предназначен для непрерывной работы. Например, X = 40% означает, что при заданной силе тока (180A) в течение 10-минутного цикла работы 4 минуты должны отводиться для непрерывной работы, 6 минут -

время паузы. Цикл работы X = 100% означает, что устройство может работать непрерывно.

Необходимо помнить, что невыполнение вышеуказанных требований может привести к необратимому повреждению сварочного аппарата.

■ Заводская табличка

42941		NO.
-XDAW]		EN 60974-1
		20 A/20.8V~ 180A/27.2V
		X(%) 60 160
		I2(A)	180A	127A	98.5A
		U2(V)	27.2V	25V	23.9V
		I1max = 34.9 A		I1eff = 19 A
IP21S	H

Технические характеристики и символы, характеризующие режим работы и эксплуатацию, показаны на верхней или нижней панели сварочного аппарата, и они означают следующее:

42941 – модель сварочного аппарата;

NO – серийный номер;

1 f_12 - Однофазный преобразователь частоты - Двухобмоточный трансформатор - Выпрямитель;

EN 60974-1 – Стандарт производства и безопасности эксплуатации источников энергии для аппаратов дуговой сварки и родственных процессов;

– Символ ручной дуговой сварки покрытыми электродами;

— Символ постоянного тока;

S – Символ селективного выключателя;

Uo – Номинальное напряжение без нагрузки;

X(%) – Коэффициент продолжительности нагрузки;

I2(A) – Номинальный сварочный ток (ампер);

U_2(v) – Напряжение дуги (вольт);

D=1\~50Hz – Однофазное сетевое присоединение;

U_1 – Электропитание;

I1max – Максимальный ток в первичной цепи

I1eff – Макс. эффективный ток в первичной цепи;

IP21S – Класс безопасности корпуса;

Н– Класс изоляции трансформатора;

ВНИМАНИЕ! Все действия, связанные с установкой и подключением сварочного аппарата к электросети должны выполняться при выключенном питании.

Подключение к электросети должно выполняться квалифицированным электриком.

Сварочный аппарат может эксплуатироваться в следующих условиях:

– Температура воздуха от -10^ до +40^ ;

– Влажность воздуха не более 40^ ≤slant 50% ; 20^ ≤slant 90% .

Устройство необходимо установить на плоскую горизонтальную поверхность, имеющую достаточную прочность, чтобы предотвратить опасные перемещения сварочного аппарата или его опрокидывание.

Сварочный аппарат должен быть установлен в хорошо вентилируемом помещении со свободной циркуляцией воздуха, в хорошо освещенном месте, без доступа влаги, вдали от легковоспламеняющихся предметов (мин. расстояние от других предметов 0,5 м).

Перед началом работы на сварочном аппарате обязательно необходимо проверить состояние кабеля питания, сварочных кабелей, держателя электрода и прижима материала. Не работать на неисправном оборудовании. Поврежденные элементы заменить исправными.

Во время выполнения сварки токовые провода генерируют сильное электромагнитное поле. С целью уменьшения величины электромагнитного излучения их нужно поместить близко друг к другу.

■ Подключение к электрической сети

1. Убедиться, что параметры источника питания, к которому должен быть подключен сварочный аппарат, соответствуют требованиям, указанным на заводской табличке. Максимальный сварочный ток достижим только при условии, что сеть питания обеспечивает полную мощность по току.

2. Убедиться, что включатель/выключатель (7) не находится во включенном положении. При вставлении вилки в розетку, в случае, когда главный выключатель находится во включенном положении, может иметь место серьезный несчастный случай.

3. В случае использования удлинителя, он должен быть рассчитан на номинальную нагрузку и оснащен защитным проводом. Электрический провод уложить так, чтобы во время работы его нельзя было разрезать, пережечь или расплавить. Не использовать поврежденные удлинители. Необходимо использовать удлинители покороче. Не тянуть за кабель питания, вытаскивая вилку из розетки.

4. Сварочный аппарат должен подключаться к электросети с нейтральным проводом и заземлением. Не подключать и не использовать сварочный аппарат, если сеть питания не имеет защитного провода.

5. Сварочный аппарат может нарушать работу компьютеров и устройств, управляемых компьютерами, систем безопасности, измерительной техники, систем радиосвязи, радио-управляемых устройств и т.п. Необходимо убедиться, что установка сварочного аппарата не будет вызывать сбои в работе других устройств.

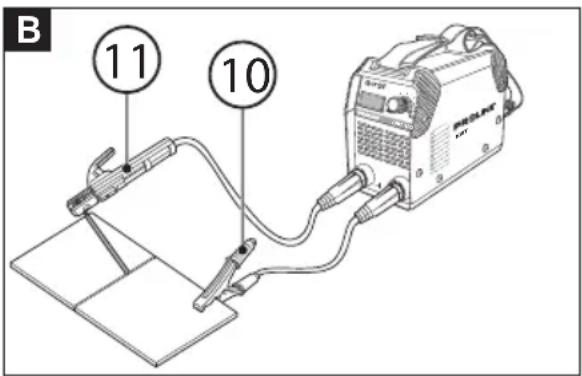

■ Подключение сварочных проводов

Каждый сварочный аппарат имеет два токовых гнезда, обозначенных знаками "+" и "-". Эти символы означают полярность гнезда.

В случае типовой сварки сварочным аппаратом MMA, провод массового зажима (10) необходимо подключить к гнезду (1) с

отрицательной полярностью ("−"), а провод держателя электрода (11) к гнезду (2) с отрицательной полярностью (+"). При этом следует иметь в виду, что это общее правило. Есть некоторые типы электродов, требующих обратной полярности сварки. Хорошие производители сварочных электродов всегда указывают на упаковке требования к полярности и силе сварочного тока.

ОПИСАНИЕ ПРОЦЕДУРЫ СВАРКИ:

Дуговая сварка покрытым электродом, называемая также методом ММА, является самым старым и наиболее универсальным методом дуговой сварки.

В методе MMA используется покрытый электрод, который состоит из металлического сердечника, покрытого спрессованной оболочкой. Между концом электрода и свариваемым материалом возникает электрическая дуга. Зажигание дуги имеет контактный характер и происходит при касании концом электрода свариваемого материала. Электрод плавится и капли расплавленного металла электрода переносятся через дугу в сварочную ванночку свариваемого металла, образуя после охлаждения сварной шов. Сварщик придвигает электрод по мере его плавления к свариваемой детали так, чтобы поддерживать постоянной длину дуги, и одновременно перемещает его расплавленный конец вдоль линии сварки. Плавящаяся оболочка электрода выделяет газы, которые защищают расплавленный металл от влияния атмосферы, а затем затвердевает и образует на поверхности сварочной ванночки шлак, который защищает затвердевающий металл шва от воздействия окружающей среды. После отведения электрода от свариваемой детали электрическая дуга гаснет и процесс сварки прерывается. После наложения одного шва шлак необходимо механически удалить с помощью молотка. Не наносить следующий шов на неочищенную поверхность.

Основными параметрами сварки являются сварочный ток (регулируется, задается сварщиком с помощью ручки регулировки сварочного тока (5)), напряжение электрической дуги (регулируется сварщиком с помощью расстояния между электродом и материалом), скорость сварки (регулируется сварщиком ускорением или замедлением ручного перемещения электрода), а также диаметр электрода и его положение относительно шва.

По этим причинам, процесс сварки в значительной степени зависит от знаний, опыта, навыков и практики сварщика. Менее квалифицированным операторам рекомендуется выполнение пробных сварок на кусках лишнего материала. Перед тем как приступить к работе обязательно необходимо выполнить все действия, описанные выше. Особое внимание следует уделить всем элементам, связанным с безопасностью труда и подготовкой рабочего места, очисткой материала, предназначенного для сварки, а также подготовкой аппарата к работе.

РАБОТА:

■ Подготовка материала к сварке

Очистить материал, предназначенный для сварки, в местах нанесения сварного шва и в местах крепления зажима. Ржавчина, краска, лак и т.п. загрязнения удалить с помощью проволочной щетки, наждачной бумаги или химически путем обезжиривания. Очистка деталей для ручной сварки выполняется в области с шириной прибл. 25 мм.

Все загрязнения материала должны быть удалены, так как в процессе сварки они вызывают выделение большого количества газов и оксидов, и кроме того являются причиной снижения прочности шва.

■ Сварка

Сварочные аппараты имеют однофазный трансформатор и предназначены для сварки переменным током покрытыми электродами с диаметром, выбираемым в соответствии с техническими данными, указанными в настоящей инструкции по эксплуатации.

После проверки всех электрических соединений на цепи сварки и главной цепи необходимо действовать следующим образом:

1. Поместить открытую часть электрода в зажим держателя электрода (11).
2. Поместить зажим массового провода (10) на свариваемом материале (см. рис.В).

ВНИМАНИЕ! Необходимо обратить особое внимание на то, чтобы контакт со свариваемым предметом был надежным - его поверхность не должна быть окрашенной, покрытой коррозией или неметаллической.

1. Включить сварочный аппарат выключателем (7) и отрегулировать силу тока ручкой (5) с учетом диаметра используемого электрода:

Электрод ∅1.6 мм: ток 20-40А

Электрод ∅2.0 мм: ток 40-65А

Электрод ∅2.5 мм:ток 65-95A

Электрод ∅3.2 мм:ток 95-125А

Электрод ∅4.0 мм: ток 125-150А

1. Держа сварочную маску у лица, необходимо чиркнуть электродом о свариваемый материал, так как зажигается спичка. Это правильный способ зажигания электрической дуги. Дуга всегда зажигается в зоне шва, который необходимо нанести.

ВНИМАНИЕ! Не следует ударять электродом о свариваемый материал, поскольку может повредиться оболочка электрода, и возникнут

трудности с зажиганием дуги.

1. Сразу же после зажигания дуги рекомендуется поддерживать расстояние между электродом и швом, равным диаметру электрода. В процессе сварки необходимо поддерживать

постоянным расстояние между сварным швом и концом электрода, чтобы получить равномерный шов. Стоит также помнить, что наклон оси электрода в направлении сварки должен составлять приблизительно 20/30 градусов (см. рис. C).

1. В конце сварки необходимо слегка подать электрод назад относительно направления сварки, чтобы сварочная ванночка равномерного заполнилась жидким металлом, а затем резко поднять электрод вверх.

ВНИМАНИЕ! Для удаления использованных электродов и перемещения только что сваренных предметов обязательно исполь-

зовать щипцы. После выполнения сварки не забывать класть держатель электродов на изоляционную подкладку.

Слой шлака необходимо удалить со шва только после охлаждения. Если продолжается сварка незаконченного шва, то в месте касания электрода необходимо сначала удалить слой шлака.

После сварки убедиться, что держатель электрода отсоединен от электрода.

■ Термозащита

В случае слишком интенсивной и длительной работы включается система защиты сварочного аппарата. Об активации термозащиты сигнализирует желтый светодиод (4) (рис. А).

Вентилятор сварочного аппарата продолжает работать, охлаждая элементы управления цепи сварки. Через некоторое время, в зависимости от температуры окружающей среды, светодиод гаснет. Сварка может быть продолжена.

■ Выбор электродов

Выбор диаметра покрытого электрода и его типа для свариваемого материала является чрезвычайно важным параметром для правильного выполнения операции сварки. Диаметр электрода существенно влияет на форму шва и глубину провара. Увеличение диаметра электрода при постоянной силе тока уменьшает глубину провара и увеличивает ширину сварного шва.

Для сварных работ можно использовать имеющиеся на рынке покрытые электроды различных производителей. Не следует превышать рекомендуемых и допустимых диаметров электродов и необходимо подобрать соответствующий диаметр электрода для оптимального выполнения формы сварного шва.

Длина электродов зависит от диаметров электродов и, к примеру, составляет: для электродов диаметром 2,5 мм: 250 - 300 - 350 мм, а для электродов диаметром 3,2 мм: 300 - 350 - 400 - 450 мм. Диаметр электрода зависит от толщины свариваемого материала, типа сварного шва и т.п.

Следует также помнить о правильном выборе оболочки, т.е. о типе электрода в соответствии с маркой материала, предназначенного для сварки, и типе выполняемого сварного шва.

Полный набор свойств электродов приводится в технических характеристиках, разработанных изготовителем. Эти характеристики дают всю информацию: маркировку электрода, тип оболочки, применение электрода, сварочные позиции, тип и силу

сварочного тока в зависимости от диаметра электрода, полярность подключения электрода, операции по термической обработке, необходимые при сварке, условия сушки и хранения электродов.

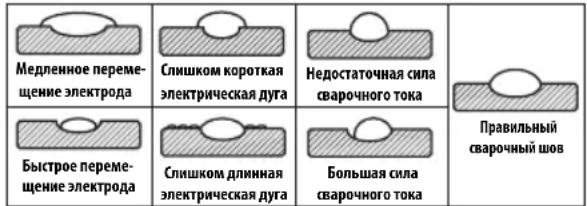

■ Параметры сварного шва

При сварке следует обратить внимание на то, чтобы дуга не была слишком длинной, так как это приводит к большому разбрызгиванию или негерметичности сварного шва, либо к его растрескиванию, а также чтобы она не была слишком короткой, потому что электрод будет прилипать к поверхности свариваемого материала.

ХРАНЕНИЕ И ТЕХНИЧЕСКИЙ УХОД:

Сварочный аппарат должен храниться в недоступном для детей месте, в чистоте, предохраняться от влаги и пыли. Условия хранения должны исключать возможность механических повреждений и влияния вредных атмосферных условий.

■ Текущие операции по техническому обслуживанию

ВНИМАНИЕ! Прежде чем приступить к чистке и работам по уходу, следует убедиться, что устройство отключено от сети питания.

Для обеспечения безопасной и эффективной работы, корпус устройства и вентиляционные щели должны быть свободными от пыли и загрязнений. Рекомендуется выполнять чистку устройства сразу же после каждого применения.

Внешние пластмассовые элементы могут быть очищены при помощи влажной ткани и деликатного чистящего средства. НИ В КОЕМ СЛУЧАЕ не применять растворителей они могут повредить пластмассовые части устройства. Необходимо следить, чтобы вовнутрь не попала вода.устройства

Постоянно проверять техническое состояние сварочного аппарата; Следить за исправностью токовых проводов, не допускать каких-либо следов механических повреждений. Проверить состояние

обоих держателей. Проверить состояние силового кабеля. В случае выявления каких-либо неисправностей, устранить их.

При любой возможности, особенно по окончании работы, очищать воздухозаборники вентилятора, охлаждающего системы сварочного аппарата. Эти операции лучше всего выполнять с помощью сжатого воздуха.

Поддерживать в чистоте оба держателя токовых проводов.

ТРАНСПОРТИРОВКА:

Транспортировать и хранить устройство в оригинальной упаковке, которая защищает от пыли и мелких предметов. Особенно необходимо защитить вентиляционные отверстия. Мелкие элементы, попавшие вовнутрь корпуса, могут повредить устройство.

ЗАЩИТА ОКРУЖАЮЩЕЙ СРЕДЫ:

ВНИМАНИЕ: Представленный символ означает запрещение размещения использованного оборудования вместе с другими отходами (за это грозит наказание в виде штрафа). Опасные компоненты, имеющиеся в электрическом и электронном оборудовании отрицательно влияют на окружающую среду и здоровье человека.

Домашнее хозяйство должно способствовать восстановлению и повторному использованию (рециклированию) использованного оборудования. В Польше и в Европе создаётся или уже существует система сбора использованного оборудования, в рамках которой все пункты продажи в/у оборудования обязаны принимать использованное оборудование. Кроме того, имеются пункты приёма в/у оборудования.

ПРОИЗВОДИТЕЛЬ:

ООО «ПРОФИКС»,

ул. Марывильска 34,

03-228 Варшава, ПОЛЬША

Настоящее устройство соответствует польским и европейским стандартам, а также указаниям по технике безопасности.

ВНИМАНИЕ! Все работы по ремонту должны выполняться квалифицированным персоналом, с использованием оригинальных запасных частей.

РЕШЕНИЕ ПРОБЛЕМ:

В случае неправильного функционирования устройства, перед отправкой сварочного аппарата в сервисный центр, необходимо проверить список основных неисправностей и попытаться устранить их самостоятельно.

ПРОБЛЕМА ВОЗМОЖНАЯ ПРИЧИНА РЕШЕНИЕ ПРОБЛЕМЫ
Индикатор питания не горит,вентилятор не работает, нет токана выходе.	Шнур питания не подключен илиповрежден.	Вставить вилку глубже, проверьте шнур питания.
	В розетке отсутствует сетевое напряжение.	Проверить напряжение в розетке или сработал ли предохранитель.
	Неисправный выключатель.	Отдать сварочный аппарат в сервисный центр.
Индикатор питания горит,вентилятор не работает, нет токана выходе.	Напряжение сети отличается от 230 В. Вставить вилку в розетку с напряжением 230 В ~ 50 Гц
	Устройство может находиться ваварийном режиме.	Выключить устройство на 2-3 минуты, а затем снова включить.
Индикатор (светодиод)термозащиты не горит, нет токана выходе.	Повреждены или плохо подключены одинили оба токовых провода: держателяэлектрода и контактодержателя.	Проверить оба провода и их подключение. Затянутьправильно или при необходимости заменить новыми.
Индикатор (светодиод) термо-защиты горит, нет тока на выходе.	Сработала система термозащиты Дать устройству остыть и повторить попытку.
Дуга не зажигается	Неправильный контакт клеммывозвратного провода	Исправить контакт клеммы
Дуга слишком длинная инерегулярная	Сварочный ток слишком высокий Уменьшить сварочный ток
Дуга слишком короткая	Сварочный ток слишком низкий	Увеличить сварочный ток

Политика компании PROFIX - это политика постоянного совершенствования своих изделий, поэтому компания сохраняет за собой право изменения спецификации изделия без предварительного уведомления. Изображения, имеющиеся в инструкции, являются примерными и могут незначительно отличаться от фактического вида приобретённого электроинструмента.

Настоящая инструкция по эксплуатации защищена авторскими правами. Запрещено её копирование и размножение без согласия 000 « ».ПРОФИКС
