Terméktípus	DC MMA inverteres hegesztőgép
Modell	MMA 160 42940
Tápellátás feszültsége	230V ~, 50 Hz, egyfázisú
Névleges bemeneti áram	30 A
Névleges bemeneti teljesítmény	6,90 kW
Kimeneti áramtartomány	20–160 A
Névleges üzemciklus	60% 160 A-nál
Üresjárati feszültség	70 V
Elektróda átmérője	1,6–4 mm
Méretek (szél. × mag. × mély.)	27,7 × 23 × 22 cm
Bruttó tömeg	4,0 kg
Szerszám osztály	I
Védettségi fok	IP21S
Szigetelési osztály	H
Hűtés típusa	Ventilátoros
Védelmi funkciók	Termikus védelem (sárga LED jelzés), tápfeszültség jelző (zöld LED)
Csomag tartalma	Hegesztőgép, testkábel (1,2 m 200 A-es bilinccsel), áramkábel (1,8 m 200 A-es elektródatartóval), használati utasítás, garanciajegy
Tisztítás és karbantartás	Nedves ruhával tisztítani; ne használjon oldószereket; fújja ki a szellőzőnyílásokat sűrített levegővel
Tárolási feltételek	Száraz, hűvös helyen, gyermekektől elzárva, nedvességtől és portól védve
Használati biztonság	Kötelező kesztyű, maszk, védőruházat használata; nedves helyiségekben ne használja; karbantartás előtt húzza ki a hálózatból
Szerviz és javítás	Szakképzett személyzet, eredeti alkatrészek; hivatalos szerviz
Általános információk	Gyártó: PROFIX Sp. z o.o., ul. Marywilska 34, 03-228 Warszawa; megfelel az EN 60974-1 szabványnak

Gyakran ismételt kérdések - MMA 160 42940 PROLINE

Hogyan csatlakoztassam a hegesztőkábeleket?

A testkábelt (10) csatlakoztassa a – (negatív) jelű aljzathoz, az elektródatartó kábelét (11) pedig a + (pozitív) jelű aljzathoz. Egyes elektródák esetén a polaritás fordított lehet – ellenőrizze az elektróda gyártójának ajánlásait.

Mit tegyek, ha a termikus védelem sárga LED-je világít?

A sárga LED a készülék túlmelegedését jelzi. Várja meg, amíg a ventilátor lehűti – a LED kialvása után folytathatja a hegesztést. Ha a probléma ismétlődik, csökkentse az üzemciklust vagy a hegesztőáramot.

Milyen áramot állítsak be 2,5 mm átmérőjű elektródához?

∅2,5 mm elektródához az ajánlott hegesztőáram 65–95 A. Állítsa be a (5) szabályozó gombbal ezen a tartományon belül.

Miért nem gyullad be az ív?

Ellenőrizze, hogy a testbilincs jó érintkezésben van-e az anyaggal (a felületnek tisztának és fémnek kell lennie), valamint hogy az elektróda megfelelően van-e rögzítve a tartóban. Győződjön meg arról, hogy a (7) kapcsoló BE állásban van, és a zöld tápellátás LED világít.

Hogyan gyújtsam be helyesen az ívet?

Helyezze az elektróda végét az anyaghoz, és húzza végig, mint egy gyufát. Tartsa az arcvédőt. A begyújtás után tartsa az elektróda és a varrat közötti távolságot az elektróda átmérőjével egyenlően.

Hegeszthetek esőben vagy nedves helyiségben?

Nem. A hegesztőgép használata esőben, hóban vagy magas páratartalmú helyiségekben áramütés veszélyével jár. Mindig száraz, jól szellőző helyen dolgozzon.

Hogyan tisztítsam a hegesztőgépet?

Tisztítás előtt húzza ki a készüléket a hálózatból. A külső részeket nedves ruhával és enyhe tisztítószerrel törölje le – ne használjon oldószereket. A szellőzőnyílásokat fújja ki sűrített levegővel.

Mit jelent a 60%-os üzemciklus?

160 A áramnál a hegesztőgép folyamatosan 6 percig működhet egy 10 perces ciklus alatt, a maradék 4 percben pihennie kell (hűlnie). Ennek az időnek a túllépése károsodást okozhat.

Milyen elektródákat használhatok?

Használhat 1,6–4 mm átmérőjű bevont elektródákat. Az elektróda típusának kiválasztása a hegesztendő anyagtól függ – ellenőrizze az elektróda gyártójának ajánlásait.

Hol javíttathatom meg a hegesztőgépet?

A javításokat szakképzett személyzetnek kell végeznie eredeti alkatrészekkel. Vegye fel a kapcsolatot a hivatalos szervizzel vagy a gyártóval (PROFIX Sp. z o.o.).

HASZNÁLATI ÚTMUTATÓ MMA 160 42940 PROLINE

FIGYELMEZTETÉS! Az inverteres hegesztőgép üzembe helyezése, telepítése és üzemeltetése csak a jelen használati útmutató alapos elolvasása után végezhető el. Az ebben az útmutatóban található utasítások be nem tartása súlyos sérülés, halál vagy a készülék károsodását eredményezhetik.

A hegesztőgép használata során tartsa be az alapvető biztonsági szabályokat a robbanás, túz, áramütés és a testi sérülések elkerülése végett.

Örizze meg az útmutatót az esetleges későbbi felhasználás céljából.

I. ÁLTALÁNOS BIZTONSÁGI FELTÉTELEK:

1. Ez a készülék nem alkalmas csökkent fizikai, érzékszervi vagy szellemi képességekkel rendelkező személyek általi használatra. Kiskorúak, vagy a készülék használatával kapcsolatos tapasztalattal és ismeretekkel nem rendelkező személyek nem kezelhetik az inverteres hegesztőgépeket, kivéve, ha ezt képzési céllal, a berendezés használati utasításának megfelelően és a biztonságukért felelős szakmai oktató felügyelete mellett teszik.

Az alkohol, a drogok és a gyógyszerek, valamint a betegségek, a láz és a fáradtság ne gatívan be folyásolhatja

reakciókészséget. Ebben az esetben mondjon le a hegesztőgép használatáról.

1. A munkavégzés helyén rendet kell tartani és megfelelő világítást kell biztosítani. A rendetlenség és a gyenge megvilágítás balesetet okozhat.

ztot megfelelően szellőztetni kell és gondoskodni kell a levegő elszívásáról. Tilos zárt helyiségekben hegeszteni.

A hegesztés során emberi egészségre veszélyes gözök és gázok keletkeznek. Kerülje a gözök és gázok belélegzését. Rendszeresen ellenőrizni kell a keletkező gázok felhasználóra fejtett hatását a mérgezés elkerülése végett.

1. Az elektromos vezetékek csatlakoztatását szakképzett villanyszerelőnek kell elvégeznie a vonatkozó jogszabályoknak és a biztonsági előírásoknak megfelelően.

2. Az adott hegesztőgépet fázissal, nullával és földeléssel rendelkező elektromos hálózatra lehet csatlakoztatni. Győződjön meg róla, hogy a hálózati aljzat megfelelően földelt.

3. A hegesztőgép használatba vétele előtt minden alkalommal ellenőrizze a tápkábel, a hegesztőkábelek, az elektródafogók és a további munkakábelek állapotát. Ne dolgozzon sérült vezetékekkel. A sérült vezetéket cserélje új, ép vezetékre.

4. A munkavégzés során egyéni védőfelszerelést kell viselni: hegesztő kötényt, védőruházatot, hegesztőkesztyűt, hegesztőmaszkot és csúszásmentes talpú megfelelő lábbelit.

5. Használjon védőszemüveget a varratok megtisztításakor.

6. Nem szabad olyan anyagokon hegeszteni, amelyeket korábban klórtartalmú oldószerekkel tisztítottak, valamint festékkel borított,

sáros, olajjal szennyezett vagy horganyzott anyagokon.

1. Tilos a hegesztőgép használata olyan helyeken, ahol gyúlékony folyadékok és gözök vannak.

2. Nem szabad hegesztési munkálatokat végezni olyan konténereken, tartályokon vagy csöveken, amelyek folyékony vagy gáznemű gyúlékony anyagokat tartalmaznak (tartalmaztak). Ezeket a tárolókat vagy tartályokat hegesztés előtt át kell öblíteni a gyúlékony folyadékok eltávolítása céljából.

3. Nem szabad nyomás alatt álló tartályokat hegeszteni. Robbanásveszély.

4. A hegesztés során keletkező szikrák tüzet, robbanást és a fedetlen bőr megégését okozhatja. A hegesztés alatt hegesztőkesztyűt és védőruházatot kell viselni. Távolítsa el vagy védje le a munkahelyen lévő összes gyúlékony anyagot (pl. fa, papír, rongyok stb.). A tűzoltó felszereléseknek (tűzoltó takarók és porral vagy hóval oltó készülékek) a munkahely közelében, jól látható és könnyen hozzáférhető helyen kell lenniük.

5. A hegesztési munkaposztot védőfüggönnyel kell elválasztani.

6. Nem szabad a hegesztőgépet magas nedvességtartalmú helyiségekben, valamint esőben és hóban használni. Áramütés veszélye.

7. Tilos a hegesztőgépet lejtős, instabil vagy laza talajra helyezni.

8. A munkavégzés során ne érintse meg a földelt részeket, mint a radiátorok, vízcsövek, hűtűberendezések stb.

9. Hegesztés közben tilos a hegesztőkábeleket és a tömlőket a vállra vagy a térdre akasztani, illetve közvetlenül más testrészeken átvezetni.

10. A hegesztőgépet csak a munkavégzés idejére kell a hálózatra csatlakoztatni. A tápellátás bekapcsolása után illetéktelen személyek nem tartózkodhatnak a munkavégzés helyén. A készülék különösen veszélyes a gyermekek számára, ezért kivételes figyelmet kell fordítani arra, hogy a készülék teljesen hozzáférhetetlen legyen a gyermekek számára.

11. Tilos a készülék rendeltetéstől eltérő használata. Ne használja a hegesztőgépet csövek felolvasztására.

12. A kábelek csatlakoztatása vagy egyéb karbantartási vagy javítási munkálatok elvégzése előtt mindig húzza ki a tápdugót a hálózati aljzatból.

13. Ne szerelje szét a készülékházat.

14. A készülék üzembe helyezése előtt minden egyes alkalommal ellenőrizze a burkolatok és a munkabiztonságért felelő összes elem állapotát. Ne dolgozzon sérült védőelemekkel, cserélje ép elemekre.

15. Védje a tápkábelt és az esetlegesen használt hosszabbítókábelt a túlzott hőtől, olajtól és az éles szélektől. Ne dolgozzon feltekert hosszabbítóval.

16. A munkához használt hosszabbítónak szabad használatot kell biztosítania, a kábel hosszát úgy kell megválasztani, hogy a felesleges kábel ne akadályozza a munkát.

17. Ne húzza a szerszámot a tápkábelnél fogva a tápdugó kihúzásakor.

18. A hegesztés megkezdése előtt rögzítse a munkadarabot egy szorítóval vagy satuval.

19. A munkavégzés során olyan testtartással dolgozzon, amely kizárja az

elesés kockázatét. Biztosan álljon.

1. Gondoskodjon az elektróda, a hegesztendő munkadarab és a közeli fémtárgyak megfelelő szigeteléséről. Használjon ehhez speciális kesztyűt, védőruházatot, szigetelő takarót vagy szőnyeget, használjon magas szigetelő lábbelit.

2. A hegesztógép első csatlakoztatása előtt ellenőrizze, hogy a tápfeszültség megfelel a készülék adattábláján feltüntetett feszültséggel. A hálózati aljzatnak védőérintkezővel kell rendelkeznie.

3. A hegesztőkészülékek nagyfeszültséget képeznek. Ne érintse meg a hegesztőpisztolyt, a csatlakoztatott hegesztőanyagot, amikor a gép a hálózatra van csatlakoztatva. A hegesztőáramkört alkotó valamennyi elem áramütést okozhat, ezért kerülni kell azok puszta kézzel, vagy nedves vagy sérült védőruházaton keresztüli megérintését. Ne dolgozzon nedves talajon és ne használjon sérült hegesztőkábelt.

4. A HEGESZTETT ANYAGOK ÉGÉSI SÉRÜLÉSEKET OKOZHATNAK: Sohase érintse meg a hegesztett elemeket a védtelen testrészekkel. A hegesztett anyag érintésekor és áthelyezésekor mindig viseljen hegesztőkesztyűt és használjon fogót.

5. A HEGESZTŐÍVEK ÉGÉSI SÉRÜLÉSEKET OKOZHATNAK: Tilos védetlen szemmel közvetlenül a hegesztőivbe nézni. Mindig viseljen maszkot vagy megfelelő szűrővel ellátott arcvédőt pajzsot. A fedetlen testrészeket megfelelő, éghetetlen anyagból készült védőruhával kell védeni. Védje a közelben tartózkodó személyeket éghetetlen, sugárzást elnyelő függönyökkel.

6. Tilos hálózatra csatlakoztatott készüléket felügyelet nélkül hagyni. A munka végeztével minden alkalommal kötelezően húzza ki a tápdugót a hálózati aljzatból.

7. FIGYELEM! A hegesztési folyamat, hasonlóan a hegesztőkábeleken áramló elektromos áramhoz, olyan elektromágneses mezőket generál, amelyek zavart okozhatnak a szívritmuszabályozók, valamint a

közeli elektromos berendezések működésében. Az életben tartó berendezésekkel (pl. pulzusszabályozóval, légzőkészülékkel stb.) rendelkező személyeknek ki kell kérniük az orvosuk véleményét, mielőtt belépnek a hegesztési területekre.

A hegesztőgép használata szintén nem javasolt a fent felsorolt személyek számára.

1. FIGYELEM: Elektronikus alkatrészeken alapuló berendezés. Fémek csiszolása és vágása a hegesztőgép közelében a gép belsejének forgácsok okozta szennyeződéséhez és ebböl kifolyólag a gép károsodásához vezethet.

A garanciális javítás nem terjed ki a fent felsorolt sérülésre! Ha ilyen környezetben kell dolgozni, tisztítsa meg a készüléket a hegesztőgép belsejének sürített levegővel történő átfújásával.

A KÉSZÜLÉK FELÉPÍTÉSE ÉS RENDELTETÉSE:

Az inverteres hegesztőgépek technológiailag fejlett termékek bevont elektródás hegesztésre (MMA módszer - Manual Metal ArcWelding). Az inverteres hegesztőgépek olyan új típusú hegesztőgépek, amelyek a szükséges áramértékeket elektronikus áramkörök segítségével állítják elő. Kis méret, alacsony tömeg, jelentős hatékonyság, széles alkalmazási terület, nagyon jó hegesztési eredmények és jelentős szállítási mobilitás jellemzi őket.

Az inverteres hegesztőgépeket olyan anyagok kézi bevont elektródás hegesztésére tervezték, mint az ötvözött acélok, szerkezeti acélok és az

öntöttvasak. 1,6 mm és 4 mm közötti átmérőjű elektródákkal használhatja a beállított hegesztési áramtól, az igényektől és a hegesztőgéppel végzett műveletek típusától függően. A hegesztőgépek 230 V\~, 50/60 Hz (egyfázisú) feszültségre vannak tervezve.

A készülékeket a Gazdasági Miniszter hegesztési munkák biztonságáról és higiéníjáról szóló, 2000. április 27-i rendeletével összhangban kell üzemeltetni (Hiv. K. 40. számának 470. pontja).

FIGYELEM! A készülék minden rendeltetéstől eltérő használata tilos és az a garancia elvesztését eredményezi, valamint felmenti a gyártót az ebből a használatból keletkező károk felelőssége alól.

Ezeknek a készülékeknek a szervizelését és javítását szakképzett személyzet végezheti, az elektromos berendezésekre vonatkozó munkabiztonsági feltételek betartásával.

A berendezés felhasználója által végrehajtott bárminemű módosítás felmenti a gyártót a felhasználóban és a környezetében okozott sérülések és károk felelőssége alól.

A rendeltetésszerű felhasználás ellenére sem lehet teljesen kizárni a reziduális kockázati tényezőket. A készülék szerkezetére és felépítésére való tekintettel a következő veszélyek léphetnek fel:

• Égési sérülések;
• Gázok-, füstök és gözök okozta mérgezés;
• Szemsérülések;
• Túz;
• Áramütés;
• Elektromágneses mező negatív hatása a hegesztést végző személy egészségére.

■ Tartozékok

• Inverteres hegesztógép - 1 db
  • Testkábel 1,2 m 200 A csipesszel - 1 db
  • 1,8 m-es munkakábel 200 A elektróda fogóval - 1 db
• Használati útmutató - 1 db
  • Garanciakártya - 1 db

■ Akészülékelemei (lásdAábra):

A készülék elemeinek számozása a használati útmutató 2. oldalán látható ábrákra vonatkozik:

1. Kábelaljzat (-)
2. Kábelaljzat (+)
3. Tápellátás jelzés (zöld)
4. Hővédelem jelzés (sárga)
5. Hegesztőáram tekerőgomb
6. Hordozószíj
7. Kapcsológomb
8. Ventilátor
9. Tápkábel
10. Testkábel csipesszel
11. Munkakábel elektródafogóval

MÜSZAKI ADATOK:

MODELL	42940	42941
Tápfeszültség (egyfázisú)	230V	230V
Tápfrekvencia	50Hz	50Hz
Névleges bemeneti teljesítmény	6,90kW	8,02kW
Névleges bemeneti áram	30A	34,9A
Kimeneti áram tartomány	20~160A	20~180A
Névleges munkaciklus	60%-160A	30%-180A
Üresjárati feszültség	70V	70V
Elektróda átmérő (ø) 1,6-4mm	1,6-4mm
Szerszám osztálya	I	I
Védelmi szint	IP21S	IP21S
Szigetelési osztály	H	H
Hűtés típusa	Ventilátor	Ventilátor
Méretek (cm)	27,7x23x22	27,7x23x22
Bruttó tömeg	4,0kg	4,1kg

Az üzemi ciklus 10 perc százalékos felosztásán alapul, amely időn belül a gép megszakítás nélkül hegeszteni tud a névleges hegesztési árammal. A készülék adattábláján megadott áramerősségtől függően olvasható le az üzemi frekvenciatényező X%. Ez a tényező a folyamatos működés 10 percen belüli időintervallumát mutatja. Pl. X=40% azt jelenti, hogy meghatározott áramerősség mellett (180A) 10 perces munkaciklus alatt 4 percet kell folyamatos munkára fordítani, 6 percet a munkaszünetre. Az X=100% munkaciklus azt jelzi, hogy a készülék megszakítás nélkül, folyamatosan működhet.

Ne feledje, hogy a fenti útmutató be nem tartása a hegesztőgép maradandó károsodásához vezethet.

Adattábla

42941			NO.
1~f1f2---EN 60974-1
	---		20 A/20.8V~ 180A/27.2V
	Uo=70V		X(%)	30	60	100
			I2(A)	180A	127A	98.5A
			U2(V)	27.2V	25V	23.9V
	UF=230V		I1max = 34.9 A		I1eff = 19 A
IP21S		H

A hegesztőberendezés felső vagy alsó tábláján a műszaki adatok és a munka és a használat típusát jellemző szimbólumok láthatók, amelyeket az alábbiak szerint kell értelmezni:

42941 – hegesztőgép modell;

NO – szériaszám;

EN 60974-1 – Az ívhegesztéshez és a kapcsolódó eljárásokhoz használt hegesztési energiaforrások gyártására és biztonságos

használatára vonatkozó szabvány;

$$ \begin{array}{l} - \text { Bevont elektródákkal végzett kézi ívhegesztés szimbóluma; } \ - D C \text { szimbóluma; } \ \end{array} $$

$$ \boxed {S} - \text { Szelektív kapcsoló szimbóluma; } $$

Uo – Üresjárati névleges feszültség;

X(%) – Munkafrekvencia tényező;

I2(A) – Névleges hegesztőáram (amper);

U_2(v) - Ívfeszültség (volt);

$$ D _ {1 - 5 0 \mathrm{Hz}} = - \text { Egyfázisú hálózati csatlakozó; } $$

U1 – Elektromos tápellátás;

I1max – Primer áramkör max. árama;

I1eff – Primer áramkör max. effektív árama;

IP21S– Készülékház biztonsági osztálya;

H– Transzformátor szigetelési osztálya;

A MUNKAVÉGZÉS MEGKEZDÉSE ELÖTT:

FIGYELEM! A hegesztógép minden telepítésére és elektromos hálózatra való csatlakoztatásával kapcsolatos müveletet kikapcsolt állapotban kell

elvégezni. Az elektromos csatlakoztatást szakképzett villanyszerelőnek kell elvégeznie.

A hegesztógép a következő feltételek mellett üzemeltethető:

- 10°C és +40°C közötti levegő hőmérséklet;

- Levegő páratartalom 40°C ≤ 50%; 20°C ≤ 90%.

A készüléket olyan vízszintes felületre kell helyezni, amely kellő szilárdsággal rendelkezik ahhoz, hogy elkerülje a hegesztőgép veszélyes mozgását és felborulását.

A hegesztőgépet jól szellőztetett, szabad légáramlású, jól megvilágított helyiségben, nedvességtől védett helyen, gyűlékony tárgyaktól távol kell elhelyezni (min. 0,5m távolságra egyéb tárgyaktól).

A hegesztőgép használatba vétele előtt ellenőrizze a tápkábel, a hegesztőkábelek, az elektródafogók és a további munkakábelek állapotát. Ne dolgozzon sérült vezetékekkel. A sérült vezetéket cserélje új, ép vezetékre.

A hegesztés alatt a munkakábelek erős elektromágneses mezőt gerjesztenek. Az elektromágneses sugárzás csökkentéséhez ezeket egymáshoz közel kell elhelyezni.

■ Csatlakoztatás az elektromos hálózatra

1. Győződjön meg róla, hogy a tápforrás, amire a hegesztőgépet csatlakoztatja, megfelel az adattábláján megadott paramétereknek. A maximális hegesztési áram csak akkor érhető el, ha a hálózati tápegység teljes áramkapacitást biztosít.

2. Győződjön meg róla, hogy a kapcsológomb (7) nincs bekapcsolt állásban. Ha úgy dugja be a tápdugót a hálózati aljzatba, hogy a kapcsológomb bekapcsolt állapotban van, súlyos baleset történhet.

3. Ha hosszabbítót használ, a névleges terhelésnek megfelelő és védővezetővel ellátott hosszabbítót használjon. Az elektromos kábelt úgy kell elhelyezni, hogy működés közben ne legyen kitéve elvágásnak, megégésnek vagy olvadásnak. Ne használjon sérült hosszabbítót. A lehető legrövidebb hosszabbítót kell használni. Ne húzza a tápkábelnél fogva a tápdugó kihúzásakor.

4. A hegesztőgépet nullvezetővel és földeléssel kell a hálózatra csatlakoztatni. Ne csatlakoztassa és ne működtesse a hegesztőgépet, ha a hálózati tápegység nincs védővezetővel ellátva.

5. A hegesztógép zavart okozhat a számítógépek és a számítógéppel vezérelt berendezések, a biztonsági rendszerek berendezései, a mérőberendezések, a rádiókommunikációs berendezések, a rádióvezérelt berendezések stb. működésében. Győződjön meg róla, hogy a hegesztógép telepítése nem okoz hibás működést más berendezések esetében.

■ Hegesztővezetékek csatlakoztatása

Minden inverteres hegesztőgép "+" és "-" jelzéssel jelölt két áramcsatlakozóval rendelkezik. Ezek a szimbólumok az adott aljzatok polaritását jelentik.

Tipikus MMA módszerrel történő hegesztés esetén csatlakoztassa a testkábelt (10) a negatív polaritású kábelaljzatra (1) míg az elektródafogó munkakábelét (11) a pozitív (2) polaritású („+”) kábelaljzatra. Ne feledje, hogy ez egy általános szabály. Vannak olyan elektródatípusok, amelyeknél fordított polaritású hegesztés szükséges. A jó hegesztő elektródagyártók mindig feltüntetik a csomagoláson a hegesztőáram polaritására vonatkozó követelményeket.

A HEGESZTÉS LEÍRÁSA:

A bevont elektródás ívhegesztés MMA hegesztés néven is ismert és ez a legrégebbi és legsokoldalübb ívhegesztési módszer.

Az MMA módszerben egy bevont elektródát kerül felhasználásra, amely egy tömörített bevonatos maghuzalból áll. Az elektróda csúcsa és a munkadarab között elektromos ív keletkezik. Az ív az elektróda végének munkadarabhoz való érintésével jön létre. Az elektróda megolvad és az olvadt elektróda fémcseppjei az íven keresztül a hegesztett fém olvadt heggfürdőjébe kerülnek és a lehülést követően hegesztési varratot képeznek. A hegesztő az állandó ívhossz fenntartása érdekében az elektródát olvadás közben a munkadarabhoz nyomja, és ezzel egyidejűleg az elektróda olvadó végét a hegesztési vonal mentén mozgatja. Az olvadó elektróda bevonat gázokat bocsát ki, amelyek megvédik a folyékony fémet a légkör hatásaitól, majd megszilárdul és salakot képez a heggfürdő felületén, amely megvédi a megszilárduló varratot a környezet hatásától. Amikor eltávolítja az elektródát a munkadarabtól, az elektromos ív leáll és megszakad a hegesztési folyamat. Egy öltés után a salakot mechanikusan, kalapáccsal el kell távolítani. Ne végezzen újabb varratot kezeletlen felületen.

Az alapvető hegesztési paraméterek közé tartozik a hegesztőáram (szabályozható, a hegesztő állítja be a hegesztőáram beállító gombbal (5), az ívfeszültség (a hegesztő szabályozza az elektróda és az anyag közötti távolsággal), a hegesztés sebessége (a hegesztő szabályozza az elektróda kézi adagolásának lassításával vagy gyorsításával), valamint az elektróda átmérője és annak a kötéshez viszonyított helyzete.

A fentiekből kifolyólag a hegesztési folyamat nagymértékben függ a hegesztő tudásától, tapasztalatától, képességeitől és gyakorlatától. Kevésbé képzett kezelők esetében próbahegesztések végrehajtása javasolt felesleges munkadarabokon. A munka megkezdése előtt kötelező elvégezni a korábban leírt összes műveletet. Különös figyelmet kell fordítani a munkavédelemmel és a munkaállomás előkészítésével, a hegesztendő anyag megtisztításával és a használandó szerszámok előkészítésével kapcsolatos valamennyi pontra.

HASZNÁLAT:

■ A hegesztendő anyag előkészítése

Tisztítsa meg a hegesztendő anyagot a varratok helyén és ott, ahová az anyag szorítóbilincse kerül. Távolítsa el a rozsdát, festéket, lakkot és ehhez hasonló szennyeződéseket drótkefével, csiszolópapírral vagy vegyszeres zsírtalanítással. Kézi hegesztéshez az elemek megtisztítását kb. 25mm szélességben kell elvégezni.

Az anyagban lévő szennyeződéseket el kell távolítani, mivel ezek a hegesztés során nagy mennyiségű gázt és oxidot bocsátanak ki és emellett csökkentik a varratok szilárdságát.

■ Hegesztés

A hegesztőberendezések egyfázisú transzformátorral rendelkeznek és váltakozó áramú hegesztéshez használatosak a jelen használati útmutatóban megadott műszaki adatoknak megfelelően választott átmérőjű bevont elektródákkal.

Miután ellenőrizte az összes elektromos csatlakozást a hegesztési és a fő áramkörön, az alábbiak szerint folytassa:

1. Helyezze be az elektróda nyitott részét az elektródafogóba (11).

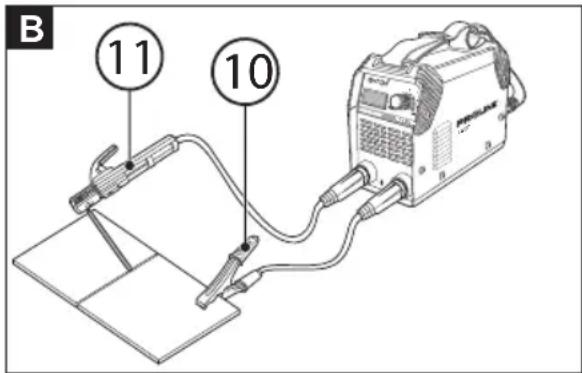

2. Helyezze a testkábel csipeszt (10) a hegesztett anyagra (lásd B ábra).

FIGYELEM! Fordítson különös figyelmet arra, hogy a hegesztett tárggyal való érintkezés pontos legyen - felülete nem lehet lakkozott, korrodált vagy nem fémes.

1. Kapcsolja be a hegesztőgépet a kapcsológombbal (7) és állítsa be a hegesztőáramot a tekerőgombbal (5) az alkalmazott elektródától függően:

Elektróda ∅1.6mm: 20-40A áram

Elektróda ∅2.0mm: 40-65A áram

Elektróda ∅2.5 mm: 65-95A áram

Elektróda ∅3.2 mm: 95-125A áram

Elektróda ∅4.0 mm: 125-150A áram

1. A hegesztőmaszkot az arc elött tartva dörzsölje az elektródát a hegesztendő anyaghoz, minha gyufát gyújtana. Ez a helyes módja az elektromos ív indításának. Az ív mindig a hegesztendő hegesztési varrat területén érintkezzen.

FIGYELEM! Ne üsse az elektródát a hegesztett anyaghoz, mert ez károsíthatja az elektróda *védőburkolatát és nehézséget okozhat az ív begyújtásában.

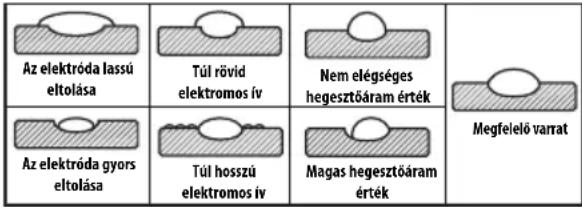

1. Közvetlenül az ív begyújtása után az elektróda átmérőjével megegyező távolságot javasolt tartani a hegesztési ponttól. A hegesztés során mindig azonos távolságot kell tartani a varrat és az elektróda hegye között, hogy

egyenletes varratot kapjunk. Ne feledje, hogy az elektróda tengelyének megdöntése a hegesztés irányában körülbelül 20/30 fokos legyen (lásd a C ábrát).

1. A hegesztés végén enyhén húzza vissza az elektródát a hegesztés irányához képest, hogy a heggfürdő egyenletesen megteljen a folyékony fémmel, majd hirtelen emelje fel az elektródát.

FIGYELEM! Az elhasznált elektródák eltávolításához és a frissen hegesztett elemek mozgatásához mindig csipeszt használjon. Ügyeljen arra, hogy

hegesztés után az elektródafogót szigetelőbetétre helyezze.

A salakréteget addig nem szabad eltávolítani a varratról, amíg az ki nem hült.

Ha a hegesztést befejezetlen hegesztési varraton folytatja, akkor először el kell távolítani a salakréteget a hegesztési pontról.

Hegesztés után győződjön meg róla, hogy lehúzta az elektródatartót az elektródáról.

■ Hővédelem

Ha a hegesztőgépet túl intenzíven és túl hosszú ideig működteti, bekapcsol a védelmi rendszer. A hővédelem bekapcsolását egy sárga dióda jelzi. (4) (A ábra).

A hegesztógép ventilátora tovább működik a hegesztési áramkör vezérlőelemeinek hűtéséhez. Idővel, a környezeti hőmérséklettől függően, elalszik a dióda. Folytatható a hegesztés.

■ Elektródák kiválasztása

A bevont elektróda átmérőjének és típusának kiválasztása a hegesztendő anyaghoz viszonyítva nagyon fontos paraméter a hegesztési műveletek helyes elvégzéséhez. Az elektróda átmérője jelentősen befolyásolja a varrat alakját és a beolvadás mélységét. Az elektróda átmérőjének növelése, állandó áram mellett, csökkenti a behatolási mélységet és növeli a varrat szélességét.

A hegesztési munkákhoz a kereskedelemben kapható, különböző gyártók bevont elektródái használhatók. Nem szabad túllépni a javasolt és megengedett elektróda átmérőket és az optimális hegesztési alaknak megfelelő elektróda átmérőt kell választani.

Az elektródák hossza az elektróda átmérőjétől függ, pl. 2,5mm átmérőjű elektródák esetében; 250 - 300 - 350 mm, 3,2 mm átmérőjű elektródák esetében; 300 - 350 - 400 - 450 mm.

Az elektróda átmérője a hegesztendő anyag vastagságától, a hegesztés típusától stb. függ.

Nem szabad megfeledkezni a hegesztendő anyag típusának és a hegesztés típusának megfelelő elektróda bevonat megválasztásáról.

Az elektródok tulajdonságainak teljes skáláját a gyártó által kidolgozott müszaki jellemzők tartalmazzák. Ezek a jellemzők tartalmazzák az összes adatot: az elektróda jelölése, a bevonat típusa, az elektróda rendeltetése, hegesztési pozíciók, a hegesztőáram elektróda átmérőjének megfelelő típusa és erőssége, az elektróda csatlakozásának polaritása, a szükséges hegesztési hőkezelések, valamint az elektródák száritásának és tárolásának feltételei.

■ A varratok paraméterei

Hegesztéskor ügyeljen arra, hogy az ív ne legyen túl hosszú, mert ez nagy fröccsenéshez vagy hézaghoz vezethet a hegesztési varratban, vagy annak megrepedéséhez, valamint arra is, hogy ne legyen túl rövid, mert akkor az elektróda a hegesztendő anyag felületére tapad.

TÁROLÁS ÉS KARBANTARTÁS:

A hegesztőt gyermekektől elzárva, tiszta állapotban kell tárolni, óvni a nedvességtől és a portól. A tárolási feltételeknek lehetetlenné kell tenniük a gép mechanikus sérülését és a káros légköri tényezők hatását.

■ Folyamatos karbantartási müveletek

FIGYELEM! A tisztítási és a karbantartási műveletek megkezdése előtt győződjön meg róla, hogy lekapcsolta a készüléket a tápforrásról.

A biztonságos és hatékony munkavégzéshez tartsa tisztán a hegesztőt és a szellőzőréseket. Minden használat után javasoljuk megtisztítani a készüléket.

A külső műanyag részek nedves törlőkendővel és gyengéd tisztítószerrel tisztíthatók. SOHASE használjon oldószereket, melyek károsodást okozhatnak a készülék műanyag elemeiben. Ügyeljen arra, hogy ne jusson be víz a szerszám belsejébe.

Minden egyes használat előtt ellenőrizze a hegesztő műszaki állapotát. Ellenőrizze, hogy a munkakábelek ép állapotban vannak és semmilyen mechanikus sérülés nyomait nem viselik. Ellenőrizze a fogók állapotát. Ellenőrizze a tápkábel állapotát. Bármilyen rendellenességet észlel, szüntesse meg.

Minden egyes alkalommal, különösen a munka végeztével, tisztítsa meg a hegesztőrendszer hűtőventilátorainak a beáramló nyílásait. Ezt a műveletet javasolt sűrített levegővel végezni.

Tartsa tisztán mindkét munkakábel csipeszét.

SZÁLLÍTÁS:

A berendezést por és az apró részecskék ellen védő szállító csomagolásban kell szállítani és tárolní. Elsősorban a szellőzőnyílásokat kell levédeni. A gép belsejébe kerülő apró részecskék a készülék károsodását okozhatják.

KÖRNYEZETVÉDELEM:

FIGYELEM: A bemutatott jel azt jelenti, hogy tilos az elhasznált készüléket háztartási hulladékokkal együtt eltávolítani (pénzbírság kockázata). Az elektromos és elektronikuskészülékben található veszélyes összetevők negatív hatással vannak a természetes élővilágra és az emberi egészségre.

A háztartásnak hozzá kell járulnia az elhasznált készülék újrahasznosításához. Lengyelországban és Európában kidolgozás alatt van, vagy már létezik az elhasznált készülékek begyűjtési rendszere, melynek keretein belül a fenti készülék összes értékesítési pontja köteles átvenni az elhasznált készüléket. Továbbá más begyűjtési helyek is üzemelnek.

GYÁRTÓ:

PROFIX Sp. z o.o.,

A jelen készülék megfelel a belföldi és az európai követelményeknek,

valamint a biztonsági irányelveknek.

FIGYELEM! A termék bárminemű javítását kizárólag szakember végezheti eredeti alkatrészek felhasználásával.

PROBLÉMAMEGOLDÁS:

Ha a gép nem működik megfelelően, ellenőrizze az alapvető hibák listáját, és próbálja meg saját kezűleg kijavítani azokat, mielőtt a hegesztőgépet a szervizbe küldi.

PROBLÉMA LEHETSÉGES OK PROBLÉMAMEGOLDÁS
Nem világít a tápellátás jelző, nem működik a ventilátor, nincs áram a kimeneten.	Rosszul csatlakoztatott vagy sérült tápkábel.	Nyomja be jobban a tápdugót, ellenőrizze a tápkábelt.
	Nincs feszültség a hálózati aljzatban.	Ellenőrizze az aljzat feszültségét, illetve azt, hogy nem kapcsolt le a biztosíték.
	Sérült kapcsológomb.	Szolgáltassa be a hegesztőgépet a szervizbe.
Világít a tápellátás jelző, nem működik a ventilátor, nincs áram a kimeneten.	230 V-tól eltérő hálózati feszültség Dugja be a tápdugót 230 V ~ 50 Hz aljzatba.
	A gép vészhelyzeti üzemmódban lehet.	Kapcsolja ki a készüléket 2-3 percre és kapcsolja be újra.
Nem világít a hővédelem jelző (dióda), nincs áram a kimeneten.	Az egyik vagy mindkét munkakábel (az elektródafogó és a testcsipesz) sérült vagy rosszul van csatlakoztatva:	Ellenőrizze a kábelek állapotát és azok csatlakoztatását. Csatlakoztassa helyesen vagy szükség esetén cserélje újra.
Világít a hővédelem jelző (dióda), nincs áram a kimeneten.	Bekapcsolt a hővédelem	Várja meg a készülék lehülését és próbálja meg újra.
Nem gyullad be az ív	A visszatérő vezeték csatlakozójának nem megfelelő érintkezése	Javítsa a csatlakozó érintkezését
Túl hosszú és szabálytalan ív Túl magas	hegesztőáram Csökkentse a hegesztőáram értékét
Túl rövid ív Túl alacsony hegesztőáram	Növelje a hegesztőáram értékét

A PROFIX politikája a termékek folyamatos fejlesztésére alapszik, ezért a vállalat fenntartja magának a jogot a termékek specifikációjának a módosítására a felhasználó előzetes értesítése nélkül. A használati útmutatóban található képek kizárólag példáknak tekinthetők és azok enyhén eltérhetnek a megvásárolt berendezés való kinézetétől.

Ajelen útmutatót szerzőijogok védik. Annak másolása/sokszorosítása a Profix Sp. zo.o. vállalat írásos beleegyezése nélkül tilos.

NOTES:

NOTES:
