MMA 160 42940 - Nespecificat PROLINE - Manual de utilizare gratuit

Tip produs	Aparat de sudură invertor DC MMA
Model	MMA 160 42940
Tensiune de alimentare	230V ~, 50 Hz, monofazat
Curent nominal de intrare	30 A
Putere nominală de intrare	6,90 kW
Domeniul curentului de ieșire	20–160 A
Ciclu de lucru nominal	60% la 160 A
Tensiune fără sarcină	70 V
Diametrul electrodului	1,6–4 mm
Dimensiuni (lățime × înălțime × adâncime)	27,7 × 23 × 22 cm
Greutate brută	4,0 kg
Clasa uneltei	I
Grad de protecție	IP21S
Clasă de izolație	H
Tip de răcire	Ventilator
Funcții de protecție	Protecție termică (semnalizare cu diodă galbenă), indicator alimentare (diodă verde)
Conținutul setului	Aparat de sudură, cablu de masă (1,2 m cu clemă 200 A), cablu de sudură (1,8 m cu portelectrod 200 A), manual de utilizare, card de garanție
Curățare și întreținere	Curățați cu o cârpă umedă; nu utilizați solvenți; suflați orificiile de ventilație cu aer comprimat
Condiții de depozitare	Loc uscat, răcoros, inaccesibil copiilor, ferit de umiditate și praf
Siguranța în exploatare	Utilizarea obligatorie a mănușilor, măștii, îmbrăcămintei de protecție; nu utilizați în încăperi umede; deconectați de la rețea înainte de întreținere
Service și reparații	Personal calificat, piese de schimb originale; service autorizat
Informații generale	Producător: PROFIX Sp. z o.o., ul. Marywilska 34, 03-228 Warszawa; conformitate cu EN 60974-1

Întrebări frecvente - MMA 160 42940 PROLINE

Cum se conectează cablurile de sudură?

Conectați cablul de masă (10) la priza marcată – (negativ), iar cablul portelectrod (11) la priza + (pozitiv). Pentru unii electrozi, polaritatea poate fi inversată – verificați recomandările producătorului electrodului.

Ce trebuie să fac dacă se aprinde dioda galbenă de protecție termică?

Dioda galbenă semnalizează supraîncălzirea aparatului. Așteptați până când ventilatorul se răcește – după ce dioda se stinge, puteți continua sudarea. Dacă problema persistă, reduceți ciclul de lucru sau curentul de sudare.

Ce curent să setez pentru un electrod cu diametrul de 2,5 mm?

Pentru electrodul ∅2,5 mm, curentul de sudare recomandat este 65–95 A. Reglați cu butonul de reglare (5) în această gamă.

De ce nu se aprinde arcul electric?

Verificați dacă clema de masă are un contact bun cu materialul (suprafața trebuie să fie curată și metalică) și dacă electrodul este corect fixat în portelectrod. Asigurați-vă că întrerupătorul (7) este în poziția ON și că dioda verde de alimentare este aprinsă.

Cum să aprinzi corect arcul electric?

Atingeți vârful electrodului de material și trageți-l ca pe un chibrit. Țineți masca de protecție. După aprindere, mențineți distanța electrodului față de sudură egală cu diametrul electrodului.

Pot suda în ploaie sau într-o încăpere umedă?

Nu. Utilizarea aparatului de sudură în ploaie, zăpadă sau în încăperi cu umiditate ridicată prezintă risc de electrocutare. Lucrați întotdeauna într-un loc uscat și bine ventilat.

Cum se curăță aparatul de sudură?

Înainte de curățare, deconectați aparatul de la rețea. Ștergeți părțile exterioare cu o cârpă umedă și un detergent ușor – nu utilizați solvenți. Suflați orificiile de ventilație cu aer comprimat.

Ce înseamnă ciclul de lucru de 60%?

La un curent de 160 A, aparatul poate funcționa continuu timp de 6 minute într-un ciclu de 10 minute, iar celelalte 4 minute trebuie să se odihnească (să se răcească). Depășirea acestui timp poate duce la deteriorare.

Ce electrozi pot folosi?

Se pot folosi electrozi îmbrăcați cu diametre de 1,6–4 mm. Alegerea tipului de electrod depinde de materialul sudat – verificați recomandările producătorului de electrozi.

Unde pot repara aparatul de sudură?

Reparațiile trebuie efectuate de personal calificat folosind piese originale. Contactați service-ul autorizat sau producătorul (PROFIX Sp. z o.o.).

MANUAL DE UTILIZARE MMA 160 42940 PROLINE

Instrucțiuni de folosire

APARAT DE SUDURĂ CU INVERTOR DC MMA ......34

HU

Használati útmutató

DC MMA INVERTERES HEGESZTÖGÉP.... 40

INSTRUKCJA OBSŁUGI

SPAWARKA INWERTOROWA DC MMA: 42940, 42941

ATENTIE! Citiți aceste instrucțiuni de utilizare înainte de a porni, instala și exploata aparatele de sudură invertor. În caz de nerespectare a recomandărilor din aceste instrucțiuni utilizatorul poate fi expus la leziuni corporale grave, deces iar aparatul poate fi deteriorat.

Pe durata lucrului cu aparatul de sudură vă recomandăm să respectați mereu normele principale de protecție a muncii pentru a evita exploziile, incendiile, electrocutarea sau leziunile mecanice.

Păstrați instrucțiunile pentru a le folosi pe viitor.

I. CONDITII GENERALE DE SIGURANTĂ DE UTILIZARE:

1. Acest echipament nu este destinat pentru a fi utilizat de către persoane cu capacități fizice, senzoriale sau psihice limitate.
   Minorii sau persoanele care nu au experiență și nu cunosc echipamentul nu pot utiliza aparate de sudură cu invertor, cu exceptia situației când sunt instruite în conformitate cu instructiunile de utilizare a echipamentului și supravegheate de o persoană responsabilă de siguranța acestora.

2. ATENTIE: Eficiența utilizării aparatului de sudură poate fi afectată de consumul de alcool, medicamente și narcotice, precum și în urma

bolilor, în caz de febră și oboseală. În aceste cazuri trebuie să renunțați la utilizarea aparatului de sudură.

1. La locul de muncă păstrează curățenie și bună iluminare. Zonele și bancurile de lucru aglomerate cheamă accidentele.

2. Locul de muncă trebuie să fie ventilat în mod corespunzător și dotat cu instalație de ventilație. Nu sudați în încăperi închise. În decursul procesului de sudură se generează vapori și gaze nocive pentru sănătate. Evitați inhalarea acestor vapori și gaze. Verificați în mod sistematic impactul gazelor generate asupra utilizatorului pentru a evita intoxicațiile.

3. Cablurile electrice trebuie conectate în conformitate cu legislația în vigoare și cu normele de siguranță de către un electrician calificat.

4. Acest aparat de sudură este destinat pentru conectare la o rețea de curent prevăzută cu fază, nul și împământare. Trebuie să vă asigurați că priza rețelei de alimentare este conectată corect la împământare.

5. De fiecare dată înainte de a începe să lucrați cu aparatul de sudură trebuie să controlați starea cablului de alimentare, a cablurilor de sudură, portelectrodului și a celorlalte cabluri de curent. Nu lucrați cu piese defecte. Înlocuți-le pe cele defecte cu unele noi.

6. În timpul lucrului trebuie să folosiți mijloace de protecție personală: halat de sudură, îmbrăcăminte de protecție, mănuși de sudură, mască de sudură și încălțăminte corespunzătoare cu talpă antiderapantă.

7. Folosiți ochelari de protecție atunci când curățați îmbinarea pentru sudură.

8. Nu sudați pe materiale care au fost curățate în prealabil cu diluanți care conțin clor și materiale acoperite cu vopsea, murdărite cu noroi, ulei sau materiale galvanizate.

9. Se interzice utilizarea aparatului de sudură în locurile în care se află

lichide sau gaze inflamabile.

1. Nu efectuați nici o lucrare de sudură pe containere, rezervoare - țevi care conțin (sau au conținut) agenti inflamabili lichizi sau gazoși Aceste recipiente sau rezervoare trebuie să fie clătite înainte de sudură pentru a elimina lichidele inflamabile.

2. Nu sudati rezervoare sub presiune. Acest fapt poate duce la explozii.

3. Scânteile generate în timpul lucrului pot duce la incendiu, explozii și la arderea pielii neacoperite. Pe durata sudării trebuie să purtați mănuși de protecție și îmbrăcăminte de protecție. Trebuie să îndepărtați sau să asigurați toate materialele și substanțele inflamabile de la locul de muncă (de ex. lemn, hârtie, lavete etc.) Echipamentul de stingere a incendiului (pături antiincendiu și stingătoare cu pulbere sau spumă) trebuie să fie amplasate în apropierea locului de muncă într-un loc vizibil și ușor disponibil.

4. Locul de muncă trebuie să fie separat cu un ecran de protecție.

5. Nu folosiți aparatul de sudură în încăperi cu umiditate ridicată, precum și pe timp de ploaie sau ninsoare. Acest lucru poate duce la electrocutare.

6. Se interzice amplasarea aparatului de sudură pe o suprafață înclinată, instabilă sau casantă.

7. În timpul lucrului nu atingeți obiecte legate la împământare precum calorifere, conducte de apă, frigidere etc.

8. În timpul lucrărilor de sudură se interzice suspendarea cablurilor și furtunurilor de sudură pe brațe sau genunchi, precum și trecerea acestora în apropierea altor părți din corp.

9. Conectați aparatul de sudură la rețeaua de alimentare doar pe durata utilizării. Se interzice prezența persoanelor străine la locul de muncă după ce porniți alimentarea aparatului de sudură. Aparatul este deosebit de periculos pentru copii, de aceea trebuie să depuneți toate eforturile astfel încât aparatul să nu fie la îndemâna copiilor.

10. Se interzice utilizarea aparatului în mod neconform cu destinația. Nu folosiți aparatul de sudură pentru a dezgheța țevi.

11. Scoateți mereu ștecherul din rețeaua de alimentare înainte de a conecta cablurile și de a efectua alte activități de mentenanță sau reparații.

12. Nu demontați carcasa aparatului.

13. Verificați starea carcaselor și a tuturor pieselor de siguranță a muncii înainte de a porni aparatul. Înlocuiti elmentele defecte cu unele noi.

14. Cablul de alimentare, eventual prelungitorul, trebuie protejat de căldura excesivă, uleiuri sau margini ascuțite. Nu lucrați atunci când prelungitorul este strâns.

15. Prelungitorul utilizat pe durata lucrului trebuie să asigure utilizarea fără probleme, iar lungimea trebuie selectată astfel încât excesul de cablu să nu împiedice pe durata lucrului.

16. Nu trageti de cablul de alimentare pentru a scoate stecherul din priză.

17. Înainte de a începe să sudați trebuie să imobilizați materialul prelucrat cu cleme sau menghină.

18. În timpul lucrului trebuie să luați o poziție care nu permite răsturnarea. Stați ferm.

19. Aveți grijă să izolați în mod corespunzător electrozii, piesa sudată, precum și obiectele de metal din apropiere. În acest scop folositi mănuși speciale, îmbrăcăminte de protecție, capac izolator sau

covorase, purtați încălțăminte izolatoare înaltă.

1. Înainte de a conecta aparatul de sudură trebuie să vă asigurați că tensiunea de alimentare corespunde valorii indicate pe plăcuța nominală a aparatului. Priza de alimentare trebuie să fie prevăzută cu un bolț de protectie.
2. Aparatele de sudură generează tensiune ridicată. Nu atingeți portelectrodul, materialul de sudat conectat atunci când aparatul este conectat la rețea. Toate piesele care formează circuitul curentului de sudură pot duce la electrocutare, de aceea trebuie să evitați să le atingeți cu mâna goală sau prin îmbrăcămintea de protecție udă sau deteriorată. Nu lucrați pe suprafețe ude și nu folosiți cabluri de sudură defecte.
3. MATERIALELE SUDATE POT PROVOCA ARSURI: Nu atingeți niciodată piesele sudate cu părți neacoperite din corp. Purtați mănuși de protecție pentru sudură și clești atunci când atingeți și deplasați materialul sudat.
4. RADIATIA ARCULUI POATE PROVOCA ARSURI: Nu priviți direct cu ochii neprotejati către arcul de sudură. Purtati mereu mască protecție cu filtru corespunzător. Protejati părțile neacoperite din corp cu îmbrăcăminte de protecție fabricată din material neinflamabil. Protejati persoanele străine din apropiere cu ecrane care absorb radiatia.
5. Nu lăsați aparatul conectat la rețea nesupravegheat. Decuplați de fiecare dată ștecherul de la rețeaua de alimentare, după ce ați terminat lucrul.
6. ATENTIE! Procesul de sudură, la fel ca și curentul electric care circulă prin cablurile de sudură generează câmp electromagnetic care poate perturba functionarea stimulatoarelor cardiace, precum și
   ATENTIE! Procesul de sudură, la fel ca și curentul electric care circulă prin cablurile de sudură generează câmp electromagnetic care poate perturba functionarea stimulatoarelor cardiace, precum și

functionarea aparatelor electrice din apropiere. Persoanele care posedă aparate ce asigură funcții vitale (de ex. regulatorul de frecvență cardiacă, respirator etc.) trebuie să consulte un medic înainte de a apărea în zona de operare a aparatului de sudură.

Persoanelor sus-mentionate nu li se recomandă utilizarea aparatului de sudură.

1. ATENTIE: Aparatbazat pesubansamble electrice. Şlefuireași tăierea de metale în apropierea aparatului de sudură poate duce la contaminarea cu pilitură a interiorului aparatului, ceea ce poate provoca deteriorarea acestuia.

Defecțiunea sus-mentionată nu este supusă reparației în garanție! În cazul în care trebuie să lucrați într-un astfel de mediu trebuie să curățați aparatul suflând interiorul aparatului de sudură cu aer comprimat.

DESTINATIA ŞI CONSTRUCTIA APARATULUI:

Aparatele de sudură invertoare sunt produse avansate tehnologic, destinate pentru sudură cu arc cu electrod învelit prin metoda MMA (Manual Metal Arc Welding). Aparatele de sudură invertoare sunt un tip nou de aparate de sudură care generează valorile necesare de curent cu ajutorul circuitelor electrice. Se deosebesc prin dimensiunile reduse, greutatea mică, eficacitatea considerabilă, gama largă de utilizare, efecte foarte bune de sudură și mobilitatea considerabilă de transportare.

Aparatele de sudură tip invertoare sunt destinate pentru sudura manuală cu electrozi înveliți a unor materiale precum aliaje de oțel, oțel pentru construcții și fontă. Puteți lucra cu acestea folosind electrozi cu diametrul între 1,6 mm și 4 mm în funcție de curentul aplicat de sudură, necesități și de tipul de operațiuni efectuate. Aparatele de sudură sunt adaptate pentru o tensiune de alimentare de 230 V \~, 50/60 Hz (monofazată).

Aparatele trebuie exploatate în conformitate cu regulamentele legislației în vigoare cu privire la siguranța și igiena în activitățile de sudură.

ATENTIE! Se interzice utilizarea aparatului în mod neconform cu destinația, ceea ce duce la pierderea garanției și scutește producătorul de daunele cauzate în urma acestora.

Întreținerea și repararea acestor aparate pot fi efectuate doar de către persoane calificate, respectând condițiile de siguranță în vigoare pentru aparatele electrice.

Toate modificările aparatului efectuate de utilizator îl exceptă pe producător de responsabilitate pentru pagubele provocate utilizatorului și mediului.

În ciuda utilizării în conformitate cu destinarea, nu pot fi eliminați în totalitate anumiți factori de risc. Datorită construcției și structurii aparatului pot apărea următoarele pericole:

• Arsuri;
• Intoxicație cu gaze, noxe sau vapori;
• Vătămarea văzului;
• Pericol de incendiu;
• Electrocutare;
• Impactul negativ al câmpului electromagnetic asupra sănătății sudorului.

■ Setul include:

• Aparat de sudură cu invertor - 1 buc.
• Cablu de masă 1,2 m cu clemă 200 A - 1 buc.
• Cablu curent 1,8 m cu portelectrod 200 A - 1 buc.
• Instructii de folosire - 1 buc.
• Fișa de garanție - 1 buc.

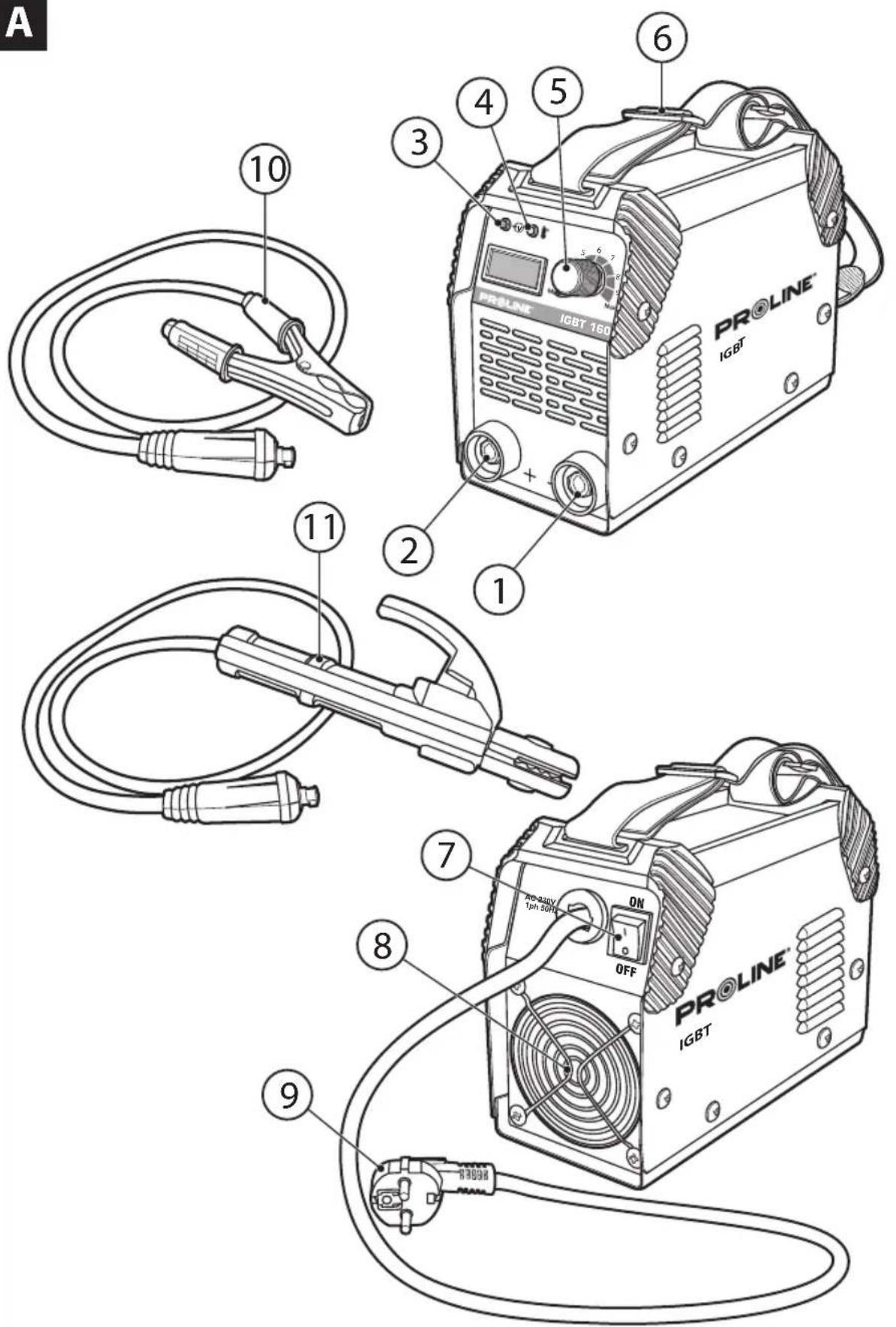

■ Elementele uneltei (vezi des. A):

Numerotarea elementelor uneltei este prezentată în figura aflată pe pagina 2 a acestei instrucții de folosire:

1. Soclu fir curent ( — )
2. Soclu fir curent (+)
3. Indicator alimentare (verde)
4. Semnalizare protecție termică (galbenă)
5. Buton de ajustare a curentului de sudare
6. Curea transport
7. Buton de pornire/oprire
8. Ventilator
9. Cablu de alimentare
10. Cablu de masă cu clemă
11. Cablu curent cu portelectrod

DATE TEHNICE:

MODEL	42940	42941
Tensiune de alimentare (monofazată)	230V	230V
Frecvență tensiune de alimentare	50Hz	50Hz
Putere nominală de intrare	6,90kW	8,02kW
Curent nominal de intrare	30A	34,9A
Intervalul curentului de ieșire	20~160A	20~180A
Ciclu nominal de lucru	60%-160A	30%-180A
Tensiune fără sarcină	70V	70V
Diametru electrod (ø) 1,6-4mm 1,6-4mm
Clasa dispozitivului	I	I
Nivel de protecție	IP21S	IP21S
Clasa de izolație	H	H
Tip răcire Ventilator Ventilator
Dimensiuni (cm)	27,7x23x22	27,7x23x22
Greutatea brutto	4,0kg	4,1kg

Ciclul de lucru este bazat pe diviziunea a 10 minute în timpul pe durata căruia aparatul poate lucra la valoarea nominală a curentului de sudură fără necesitatea de a întrerupe lucrul. În funcție de valoarea curentului de pe plăcuța nominală a aparatului se citește coeficientul frecvenței de funcționare X%. Acest coeficient indică intervalul de timp în decursul a 10 minute destinat pentru lucru continuu. De ex. X = 40% înseamnă că la un amperaj specificat (180A) în decursul unui ciclu de 10 minute de lucru trebuie să acordați 4 minute pentru lucru continuu și 6 minute pentru odihnă. Ciclul de lucru X = 100% înseamnă că aparatul poate lucra în mod continuu, fără întreruperi.

Trebuie să aveți în vedere faptul că nerespectarea indicației de mai sus poate duce la defectarea durabilă a aparatului de sudură.

■ Plăcuță nominală

42941			NO.
1~f1f2---			EN 60974-1
	---		20 A/20.8V~ 180A/27.2V
	Uo=70V		X(%)	30	60 100
			I2(A)	180A	127A	98.5A
			U2(V)	27.2V	25V	23.9V
1~50Hz	U=230V		I1max = 34.9 A		I1eff = 19 A
IP21S		H

Datele tehnice și simbolurile care caracterizează tipul de lucru precum și utilizarea sunt indicate în panoul de sus sau de jos al aparatului de sudură și trebuie interpretate după cum urmează:

42941 – model aparat de sudură;

NO – număr de serie;

1 f_1f_2=·s= - Transformator monofazat - Transformator cu două bobine - Redresor;

EN 60974-1 – Standardul privitor la fabricația și siguranța de utilizare a surselor de curent pentru sudura cu arc și a proceselor corelate;

- Simbol de sudare cu arc a electrozilor înveliți; - Simbol curent continuu; - Simbol comutator selectiv;

Uo – Tensiune nominală fără sarcină;

X(%) – Coeficient frecvență de lucru;

I2(A) - Amperaj nominal sudură (amper);

U2(v) - Tensiune arc (volt);

D=1-50Hz - Racord rețea monofazată;

U1 – Alimentare electrică;

I1 max – Curent max. în circuitul initial;

I1eff – Curent max. efectiv în circuitul initial;

IP21S— Clasa de siguranță a carcasei;

H— Clasa de izolație a transformatorului.

PREGĂTIRE PENTRU UTILIZARE:

ATENTIE! Toate activitățile legate de instalarea și conectarea aparatului de sudură la rețeaua electrică trebuie efectuate atunci când alimentarea cu curent este oprită.

Conectarea la rețeaua electrică trebuie efectuată de către un electrician calificat.

Aparatul de sudură trebuie exploatat în următoarele condiții:

- Temperatura aerului între -10°C și +40°C;

- Umiditatea aerului: 40°C ≤ 50%; 20°C ≤ 90%.

Amplasați aparatul pe o suprafață orizontală plată, rezistentă, pentru a evita deplasarea periculoasă a aparatului de sudură sau răsturnarea acestuia.

Aparatul de sudură trebuie amplasat într-o încăpere bine ventilată, cu circulație liberă a aerului, într-un loc bine iluminat, ferit de umiditate, departe de obiecte inflamabile (distanța min. față de alte obiecte de 0,5 m).

Verificați înainte de a începe lucrul cu aparatul de sudură: starea cablului de alimentare, a cablurilor de sudură, portelectrodului și a clemei materialului. Nu lucrați cu piese defecte. Înlocuiti-le pe cele defecte cu unele noi.

Pe durata sudurii cablurile pentru curent generează un câmp electromagnetic puternic. Pentru a reduce nivelul de radiație electromagnetică trebuie să apropiați cablurile.

■ Racordarea la rețeaua de curent

1. Trebuie să verificați dacă sursa de alimentare la care doriți să fie conectat aparatul de sudură are parametri corespunzători cerințelor indicate pe plăcuța de pe aparat. Curentul maxim de sudare poate fi obținut doar atunci când rețeaua de alimentare este corespunzătoare.

2. Trebuie să vă asigurați că butonul de pornire/oprire (7) nu este setat la poziția pornit. În cazul în care introduceți ștecherul în priză, în situația în care comutatorul principal este la poziția pornit, pot apărea accidente grave.

3. În cazul în care folosiți prelungitoare trebuie să utilizați prelungitoare corespunzătoare pentru sarcina nominală și dotate cu protecție. Cablul electric trebuie amplasat astfel încât în timpul lucrului să nu fie expus la tăiere, ardere sau topire. Nu folosiți prelungitoare defecte. Folosiți un prelungitor cu lungimea cea mai scurtă. Nu trageti de cablul de alimentare pentru a scoate ștecherul din priză.

4. Conectați aparatul de sudură la rețeaua de alimentare. Nu conectați și nu utilizati aparatul de sudură în cazul în care rețeaua de alimentare nu este prevăzută cu împământare de protectie.

5. Aparatul de sudură poate perturba functionarea calculatoarelor și a aparatelor controlate prin calculator, a dispozitivelor și sistemelor de

siguranță, echipamentului de măsurare, echipamentelor radio, dispozitivelor controlate prin radio etc. Trebuie să vă asigurați că instalarea aparatului de sudură nu va împiedica funcționarea corectă a altor aparate.

■ Conectarea cablurilor de sudură

Fiecare aparat de sudură cu electrod este prevăzut cu două borne marcate corespunzător cu semnul "+" și "—". Aceste simboluri desemnează polaritatea bornei în cauză.

În caz de sudură tipică cu aparatul de sudură MMA, cablul de masă (10) trebuie conectat la borna (1) cu polaritatea negativă („—”), iar cablul portelectrodului (11) la borna (2) cu polaritate pozitivă („+”). Trebuie să rețineți faptul că aceasta este regula generală. Există anumite tipuri de electrozi care necesită polaritate inversă de sudare. Cei mai buni producători de electrozi pentru sudură indică mereu pe ambalaj cerințele privitoare la polaritatea și amperajul curentului pentru sudură.

DESCRIEREA PROCEDURII DE SUDARE:

Sudura cu arc cu electrod învelit este numită metoda MMA și este cea mai veche și universală metodă de sudură cu arc.

În metoda MMA se folosește un electrod învelit alcătuit din miez din metal acoperit cu înveliș presat. Între capătul electrodului și materialul de sudat se generează un arc electric. Aprinderea arcului are loc la contact, prin atingerea capătului electrodului de materialul de sudat. Electrodul se topește și picături din metalul topit sunt transportate de arc în zona de material topit, generând îmbinarea după răcire. Sudorul apropie electrodul pe măsură ce aceasta se topește de obiectul sudat astfel încât să mențină un arc cu lungime constantă și deplasează simultan capătul care se topește al acestuia de-a lungul liniei de sudare. Învelişul electrodului emană gaze atunci când se topește cu scopul de a proteja metalul lichid de influența atmosferei, iar apoi se întărește și formează pe suprafața metalului zgură pentru a proteja metalul din îmbinare împotriva impactului mediului. După ce îndepărtați electrodul de obiectul sudat, arcul electric încetează și procesul de sudare se întrerupe. După ce ați terminat de sudat curățați îmbinarea îndepărtând resturile de zgură cu un ciocan. Nu efectuați o nouă sudură o suprafață necurățată.

În parametri principali de sudură se enumeră tensiunea curentului de sudură (reglabilă, controlată de către sudor cu regulatorul de curent de sudură (5)), tensiunea arcului electric (reglată de sudor prin distanța electrodului față de material), viteza de sudură (reglată de sudor prin încetinirea sau accelerarea deplasării manuale a electrodului) și diametrul electrodului și poziția acestuia față de îmbinare.

Din considerentele sus-mentionate procesul de sudură depinde în mare măsură de cunoștințele, experiența, deprinderile și practica sudorului. Se recomandă ca sudorii neexperimentați să sudeze pe materiale de încercare. Înainte de a începe să lucrați trebuie să efectuați obligatoriu toate activitățile descrise mai sus. În special trebuie să aveți grijă la toate aspectele legate de protecția muncii și pregătirea locului de muncă, curățarea materialului destinat pentru sudat și pregătirea aparatului pentru lucru.

OPERARE:

■ Pregătirea materialului pentru sudură

Curățați materialul destinat pentru sudură în locurile de amplasare a îmbinării și în locul de prindere a mânerului pe material. Rugina, vopseaua, lacurile și petele similare trebuie îndepărtate cu o perie de sărmă, hârtie abrazivă sau chimic prin degresare. Curățarea pieselor de sudat trebuie efectuată pe o lățime de cca. 25 mm.

Toate impuritățile de material trebuie îndepărtate deoarece pe durata sudurii se emană cantități mari de gaze și oxizi care cauzează reducerea rezistenței îmbinării.

■ Sudură

Aparatele de sudură sunt prevăzute cu transformator monofazat și sunt destinate pentru sudura cu curent alternativ cu electrozi înveliți cu diametrul adaptat în conformitate cu datele tehnice indicate în aceste instrucțiuni de utilizare.

După ce ați verificat toate conexiunile electrice de pe circuitele de sudură și circuitul principal, trebuie să procedați în modul următor:

1. Amplasați partea neacoperită a electrodului în clema portelectrodului (11).

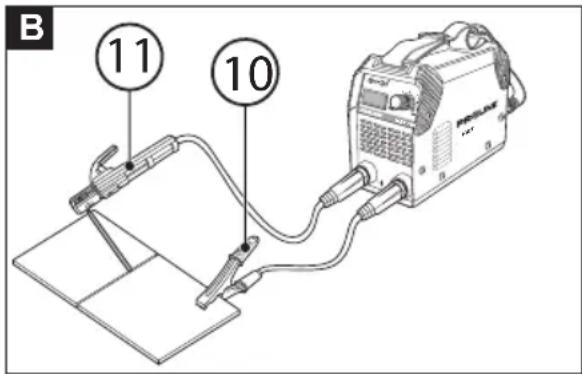

2. Amplasați clema cablului de masă (10) pe materialul sudat (vezi fig.B).

ATENTIE! Trebuie să aveți grijă ca suprafața obiectului sudat să nu fie vopsită, corodată sau nemetalică.

1. Porniți aparatul de sudură cu comutatorul (7) și reglați amperajul cu regulatorul (5) funcție de diametrul electrodului utilizat:

Elektrod ∅1.6 mm: amperaj 20-40A

Elektrod ∅2.0 mm: amperaj 40-65A

Elektrod ∅2.5 mm: amperaj 65-95A

Elektrod ∅3.2 mm: amperaj 95-125A

Elektrod ∅4.0 mm: amperaj 125-150A

1. Tineți masca de sudură înaintea feței și frecați electrodul de materialul sudat ca și la aprinderea unui chibrit. Acesta este modul corespunzător de aprindere a arcului electric. Arcul trebuie aprins mereu în zona de îmbinare pe care trebuie să o aplicăm.

ATENTIE! Nu loviți cu electrodul de materialul sudat, deoarece acest lucru poate duce la deteriorarea carcasei și poate îngreuna aprinderea arcului.

1. Vă recomandăm ca imediat după aprinderea arcului să mențineți o distanță față de sudură egală cu diametrul electrodului. În decursul procesului de sudură trebuie să mențineți în permanență aceeași distanță între sudură și capătul electrodului pentru a obține o sudură uniformă. De asemenea

trebuie să rețineți că axul electrodului trebuie să fie înclinat înspre direcția de sudură la un unghi de 20/30 grade (vezi fig. C).

1. După ce ați terminat de sudat trebuie să retrageți puțin electrodul în

raport cu direcția de sudură pentru ca metalul topit să se aplice uniform, iar apoi ridicati brusc electrodul.

ATENTIE! Folosiți mereu cleștele pentru a îndepărta electrozii uzați și pentru a transporta obiectele proaspăt sudate. Aveți grijă ca după ce ați sudat să

lăsați portelectrodul pe o suprafață izolantă.

Îndepărtatii stratul de zgură de pe îmbinare doar după ce s-a răcit.

În cazul în care continuați să sudați pe o sudură neterminată trebuie să îndepăratați mai întâi stratul de zgură înainte de a aplica electrodul.

După ce ați terminat de sudat asigurați-vă că portelectrodul nu mai este conectat cu electrodul.

■ Protecție termică

În cazul în care lucrați prea intens sau o durată prea îndelungată cu aparatul de sudură, se pornește sistemul de protecție. Acest lucru este semnalizat cu o diodă galbenă de semnalizare a acționării protecției termice (4) (fig. A).

Ventilatorul aparatului de sudură funcționează în continuare, răcind elementele care controlează circuitul de sudură. După un anumit timp, în funcție de temperatura ambientală, aparatul se răcește. Puteți continua să sudați.

■ Selectare electrozi

Selectarea diametrului electrodului învelit și tipul acestuia în funcție de materialul de sudat este un parametru foarte important pentru efectuarea corectă a operației de sudare. Diametrul electrodului are un impact esențial asupra formei sudurii și asupra adâncimii de sudare.

Creșterea diametrului electrodului la un curent constant de sudură reduce adâncimea de sudare și crește lățimea sudurii.

Pentru lucrările de sudură puteți folosi electrozii înveliți disponibili pe piață de la diferiți producători. Nu trebuie să depășiți diametrele recomandate și admise ale electrozilor și selectați diametrul corespunzător al electrodului pentru a efectua în mod optimp sudura.

Lungimile electrozilor depind de diametrele electrozilor și sunt, de exemplu pentru electrozi cu diametrul de 2,5 mm; 250 - 300 - 350 mm, iar pentru electrozii cu diametrul 3,2 mm; 300 - 350 - 400 - 450 mm.

Diametul electrodului depinde de grosimea materialului sudat, tipul de îmbinare etc.

De asemenea, trebuie să aveți în considerare selectarea corectă a învelișului, respectiv a tipului de electrod în funcție de materialul destinat pentru sudură și de tipul de sudură efectuată.

Setul integral de proprietăți ale electrozilor este indicat în fișele tehnice elaborate de către producător. Aceste fișe indică toate datele: marcajul electrodului, tipul de înveliș, utilizarea electrodului, pozițiile de sudare, tipul și tensiunea curentului de sudură în funcție de diametrul electrodului, polaritatea electrodului, operațiunile termice necesare de sudură, condițiile de uscare și depozitare a electrozilor.

■ Parametri îmbinare

Deplasare lentă a electrodului	Arc electric prea scurt	Valoare insufficientă a curentului de sudură	Sudură corespunzătoare
Deplasare rapidă a electrodului	Arc electric prea lung	Valoare mare a curentului de sudură

În timp ce sudați trebuie să aveți grijă ca arcul să nu fie prea lung, deoarece acest lucru duce la stropire sau neetanșeitatea sudurii sau crăparea acesteia, dar nici să nu fie prea scurt deoarece electrodul se va lipi de suprafața materialului sudat.

DEPOZITAREA ŞI ÎNTRETINEREA:

Depozitați aparatul de sudură într-un loc care nu este la îndemâna copiilor, mențineți curat aparatul, protejați-l de umiditate și praf. Condițiile de depozitare trebuieș să elimine posibilitatea de deteriorare mecanică sau efectele nocive ale diferitelor condiții atmosferice.

■ Activități curente de întreținere

ATENTIE! Înainte de a efectua orice operații de curățare și de întreținere trebuie să vă asigurați că aparatul este decuplat de la sursa de alimentare.

Pentru a asigura o funcționare sigură și cu randament, carcasa aparatului de sudură și orificiile de ventilare trebuie să fie ferite de pulberi și murdărie. Recomandăm curățirea uneltei imediat după folosire.

Piesele de plastic externe pot fi curățate cu o pânză umedă și un detergent delicat. Nu folosiți NICIODATĂ substanțe diluante – acestea pot deteriora piesele uneltei efectuate din plastic. Aveți atenție ca apa să nu intre în interior.

Verificați de fiecare dată starea tehnică a aparatului de sudură. Verificați dacă cablurile de sudură nu prezintă urme de defectiuni mecanice. Verificați starea ambilor portelectrozi. Verificați starea cablului de alimentare. În cazul în care descoperiți orice neconcordanțe, trebuie să le eliminați.

Curățați orificiile de intrare a aerului pentru ventilatorul de răcire cu fiecare ocazie, în special după ce ați terminat lucrul. Se recomandă efectuarea acestei activități cu aer comprimat.

Mentineți curate ambele mânere ale cablurilor de curent.

TRANSPORT:

Depozitați și transportați aparatul în ambalajul original pentru a proteja de pătrunderea prafului și a obiectelor mici. Elementele mici care infiltrează carcasa pot duce la distrugerea aparatului.

PROTECTIA MEDIULUI ÎNCONJURĂTOR:

ATENTIE: Simbolul prezentat înseamnă interdiția de a amplasa aparatul uzat împreună cu alte deșeuri (sub amenințarea unei amenzi). Componentele periculoase aflate în aparatura electrică și electronică influențează negativ mediul natural și sănătatea oamenilor.

Fiecare gospodărie casnică trebuie să contribuie la redobândirea și refolosirea (recykling) aparaturii uzate. Atât în Polonia, cât și în Europa se organizează sau deja există sistemul de culegere a aparaturii uzate, în cadrul căruia toate punctele de vânzare a respectivei aparaturi sunt obligate să preia aparatura uzată. În plus, există centrele de colectare a acestuia tip de aparatură.

PRODUCĂTOR:

PROFIX Sp. z o.o.,

str. Marywilska 34,

03-228 Varşovia, POLONIA

Prezentul utilaj este făcut conform normelor naționale și europene, precum și indiciilor de siguranță.

ATENTIE! Toate reparațiile trebuie efectuate de un personal calificat, folosindu-se piesele de schimb originale.

REZOLVAREA DE PROBLEME:

În cazul în care aparatul nu funcționează corect înainte de a-l trimite la service trebuie să verificați lista defectiunilor principale și încercați să le rezolvați pe cont propriu.

PROBLEMĂ CAUZĂ POSIBILĂ SOLUTIE
Indicatorul de alimentare nu se aprinde, ventilatorul nu funcționează, nu există curent la ieșire.	Cablul de alimentare este conectat greșit sau defect.	Introduceți ștecherul mai adânc, verificați cablul de alimentare.
	Nu există curent în priză.	Verificați tensiunea din priză sau dacă nu s-a ars siguranța.
	Comutator defect.	Trimiteți aparatul de sudură la service.
Indicatorul de alimentare se aprinde, ventilatorul nu funcționează, nu există curent la ieșire.	Tensiune de rețea alta decât 230 V.	Introduceți ștecherul într-o priză de alimentare cu tensiunea 230 V ~ 50 Hz
	Aparatul poate fi în modul de avarie.	Opriti aparatul pentru 2-3 min și porniti din nou.
Indicatorul de protecție termică nu se aprinde, nu există curent la ieșire.	Un cablu sau ambele cabluri pentru curent sunt defecte sau conectate greșit; portelectrod și suport cu clemă.	Verificați ambele cabluri și conectarea acestora. Strângeți corect sau schimbați piesele defecte dacă este necesar.
Indicatorul de protecție termică se aprinde, nu există curent la ieșire.	S-a activat sistemul de protecție termică Lăsați să se răcească și încercați din nou.
Arcul nu se aprinde Nu există un contact	act adecvat pentru clema de masă	Refaceți contactul clemei de masă
Arc electric prea lung și neregulat Amperaj de sudură prea mare Reduceți valoarea amperajului de sudare
Arc electric prea scurt Amperaj de sudură prea scăzut Măriți valoarea amperajului de sudare
