Produkto tipas	Inverterinis DC MMA suvirinimo aparatas
Modelis	MMA 160 42940
Maitinimo įtampa	230V ~, 50 Hz, vienfazė
Nominali įėjimo srovė	30 A
Nominali įėjimo galia	6,90 kW
Išėjimo srovės diapazonas	20–160 A
Nominalus darbo ciklas	60% prie 160 A
Tuščiosios eigos įtampa	70 V
Elektrodo skersmuo	1,6–4 mm
Matmenys (plotis × aukštis × gylis)	27,7 × 23 × 22 cm
Bruto masė	4,0 kg
Įrankio klasė	I
Apsaugos laipsnis	IP21S
Izoliacijos klasė	H
Aušinimo tipas	Ventiliatorius
Apsaugos funkcijos	Terminė apsauga (geltonas diodas), maitinimo indikatorius (žalias diodas)
Komplekto turinys	Suvirinimo aparatas, masės laidas (1,2 m su 200 A spaustuku), srovės laidas (1,8 m su 200 A elektrodo laikikliu), naudojimo instrukcija, garantinis talonas
Valymas ir priežiūra	Valyti drėgna šluoste; nenaudoti tirpiklių; išpūsti ventiliacijos angas suslėgtu oru
Laikymo sąlygos	Sausa, vėsi vieta, nepasiekiama vaikams, atokiau nuo drėgmės ir dulkių
Naudojimo sauga	Privaloma naudoti pirštines, kaukę, apsauginius drabužius; nenaudoti drėgnose patalpose; atjungti nuo tinklo prieš priežiūrą
Techninė priežiūra ir remontas	Kvalifikuotas personalas, originalios atsarginės dalys; įgaliotas servisas
Bendra informacija	Gamintojas: PROFIX Sp. z o.o., ul. Marywilska 34, 03-228 Varšuva; atitinka EN 60974-1

Dažnai užduodami klausimai - MMA 160 42940 PROLINE

Kaip prijungti suvirinimo laidus?

Masės laidą (10) prijunkite prie – (neigiamo) lizdo, o elektrodo laikiklio laidą (11) prie + (teigiamo) lizdo. Kai kuriems elektrodams poliškumas gali būti atvirkštinis – patikrinkite elektrodo gamintojo rekomendacijas.

Ką daryti, kai užsidega geltonas terminės apsaugos diodas?

Geltonas diodas signalizuoja prietaiso perkaitimą. Palaukite, kol ventiliatorius atvės – užgesus diodui galite tęsti suvirinimą. Jei problema kartojasi, sumažinkite darbo ciklą arba suvirinimo srovę.

Kokią srovę nustatyti 2,5 mm skersmens elektrodui?

∅2,5 mm elektrodui rekomenduojama suvirinimo srovė yra 65–95 A. Nustatykite reguliavimo rankenėle (5) šiame diapazone.

Kodėl lankas neužsidega?

Patikrinkite, ar masės spaustukas turi gerą kontaktą su medžiaga (paviršius turi būti švarus ir metalinis) ir ar elektrodas tinkamai įtvirtintas laikiklyje. Įsitikinkite, kad jungiklis (7) yra ON padėtyje ir dega žalias maitinimo diodas.

Kaip tinkamai uždegti lanką?

Pridėkite elektrodo galą prie medžiagos ir braukite kaip degtuką. Laikykite apsauginę kaukę. Uždegę laikykite atstumą tarp elektrodo ir suvirinimo siūlės, lygų elektrodo skersmeniui.

Ar galiu suvirinti lietuje arba drėgnoje patalpoje?

Ne. Suvirinimo aparato naudojimas lietuje, sniege arba didelės drėgmės patalpose gali sukelti elektros smūgį. Visada dirbkite sausoje, gerai vėdinamoje vietoje.

Kaip valyti suvirinimo aparatą?

Prieš valydami atjunkite prietaisą nuo tinklo. Išorines dalis nuvalykite drėgna šluoste su švelnia valymo priemone – nenaudokite tirpiklių. Ventiliacines angas išpūskite suslėgtu oru.

Ką reiškia 60% darbo ciklas?

Esant 160 A srovei, suvirinimo aparatas gali nepertraukiamai dirbti 6 minutes per 10 minučių ciklą, o likusias 4 minutes turi ilsėtis (vėsti). Viršijus šį laiką gali būti sugadintas.

Kokius elektrodus galiu naudoti?

Galima naudoti dengtus elektrodus, kurių skersmenys 1,6–4 mm. Elektrodo tipo pasirinkimas priklauso nuo suvirinamos medžiagos – patikrinkite elektrodų gamintojo rekomendacijas.

Kur galiu remontuoti suvirinimo aparatą?

Remontą turi atlikti kvalifikuotas personalas, naudodamas originalias dalis. Susisiekite su įgaliotu servisu arba gamintoju (PROFIX Sp. z o.o.).

NAUDOJIMO INSTRUKCIJA MMA 160 42940 PROLINE

JSPÉJIMAS! Inverterinius suvirinimo aparatus jungti, montuoti ir naudoti galima, tik atidžiai perskaičius šią naudojimo instrukciją. Nesilaikant šioje instrukcijoje esančių nurodymų, galima rimtai susižeisti arba sugadinti įrangą. Tai gali kelti grėsmę gyvybei.

Saugantis nuo gaisro, elektros smūgio arba mechaninių sužeidimų, darbo su suvirinimo aparatu metu visuomet būtina laikytis pagrindinių darbo saugos taisyklių.

Išsaugokite instrukcija, nes gali būti reikalinga vėliau.

I. BENDROSIOS SAUGAUS NAUDOJIMO TAISYKLÈS:

1. Šios įrangos negali naudoti fizinę, jutiminę arba psichinę negalią turintys asmenys. Inverterinių suvirinimo aparatų negali naudoti nepilnamečiai arba darbo su tokio tipo įranga patirties neturintys asmenys, nebent jeigu įranga naudojama mokymo tikslais, laikantis įrenginio naudojimo taisyklių ir už saugą atsakingam profesinio mokymo instruktoriui prižiūrint.
2. DÉMESIO! Reakcijos greitis gali sumažeti dėl alkoholio, vaistų arba narkotinių medžiagų įtakos, ją paveikti taip pat gali ligos, aukšta kūno temperatūra arba nuovargis. Tokiais atvejais suvirinimo aparatu nesinaudokite.
3. Darbo vietoje turi būti švaru, tvarkinga bei geras apšvietimas. Netvarka bei netinkamas darbo vietos apšvietimas gali būti nelaimingų atsitikimų priežastimi.
4. Darbo vieta turi būti tinkamai vēdinama, joje turi būti jrengta ištraukiamoji ventiliacija. Nevykdykite suvirinimo darbų uždarose patalpose. Suvirinimo metu išskiriami kenksmingi garai ir sveikatai pavojingos dujos. Šiais garais ir dujomis nekvėpuokite. Saugantis apsinuodijimo, būtina periodiškai tikrinti išskiriamų dujų įtaką vartotojui.
5. Elektros laidus privalo prijungti kvalifikuotas elektrikas pagal galiojančius jstatymus bei saugos taisykles.
6. Šis suvirinimo aparatas gali būti jjungtas i jžeminimą ir nulinę fazę turintį elektros tinklą. Patikrinkite, ar elektros maitinimo tinklo lizdas yra tinkamai jjungtas i jžeminimą.
7. Kiekvieną kartą prieś pradėdami dirbti su suvirinimo aparatu, patikrinkite elektros maitinimo laido, suvirinimo kabelių, elektrodų laikiklių ir kitų elektros laidų techninę būkļę. Nenaudokite sugadintų laidų ar kabelių. Pakeiskite juos naujais.
8. Darbo metu dévěkite asmens apsaugos priemones: suvirintojo prijuostę, apsauginę aprangą, suvirintojo pirštines, veido skydelį ir atitinkamą, neslystančius padus turinčią avalynę.
9. Siūlės valymo metu nešiokite apsauginius akinius.
10. Nevirinkite paviršių, kurie buvo nuvalyti chloro turinčiais tirpikliais arba nudažyti bei purvu, tepalais arba galvanizuotomis medžiagomis užterštų paviršių.
11. Suvirinimo aparato nenaudokite vietose, kuriose yra degių skysčių arba garų.
12. Bet kokie suvirinimo darbai draudžiami konteineriuose, talpose,

vamzdžiuose, kuriuose yra (buvo) laikomos skystos arba dujinės būsenos degios medžiagos. Prieš suvirinimą tokios talpos turi būti išskalautos tam, kad būtų pašalintos degios medžiagos.

1. Draudžiama virinti slėgines talpas, kadangi tai kelia sprogimo grėsmę.
2. Suvirinimo metu atsirandančios kibirkštys gali sukelti gaisrą, sprogimą arba nudeginti neuždengtą odą. Suvirinimo metu dévėkite suvirintojo pirštines ir apsauginę aprangą. Iš suvirinimo darbų vietos pašalinkite visas degias medžiagas (pvz., medieną, popierių, audinių skiautes ir pan.) arba jas padėkite saugiu atstumu. Priešgaisrinė įranga (gaisro gesinimo antklodės, milteliniai arba anglies dvideginio gesintuvai) turi būti netoli esančioje, gerai matomoje ir lengvai pasiekiamoje vietoje.
3. Suvirinimo darbų vieta turi būti atskirta apsauginiu ekranu.
4. Nenaudokite suvirinimo aparato labai drėgnose patalpose, lyjant lietui arba sningant. Tai kelia elektros smūgio grėsmę.
5. Suvirinimo aparato nestatykite ant nuolaidaus, nestabilaus arba trupančio pagrindo.
6. Darbo metu nelieskite jžemintų dalių, pvz., radiatorių, vandens žarnų, šaldiklių ir pan.
7. Suvirinimo darbų metu suvirinimo kabelių arba žarnų nekabinkite ant pečių ar kelių arba tiesiogiai ant kitų kūno dalių.
8. I elektros maitinimo tinklą suvirinimo aparatas gali būti jjungtas tik darbo metu. Jungus elektros maitinimą, darbo vietoje negali būti jokių pašalinių asmenų. Iranga yra ypač pavojinga vaikams, todėl ypatingai stenkitės, kad ji būtų absoliučiai vaikams nepasiekiamoje vietoje.
9. Nenaudokite jrangos ne pagal paskirti. Suvirinimo aparato nenaudokite vamzdžių atšildymui.
10. Prieš prijungdami kabelius arba prieš kitus priežiūros arba remonto darbus, kištuką visuomet ištraukite iš elektros lizdo.
11. Neardykite jrenginio korpuso.
12. Prieš kiekvieną jrenginio jjungimą patikrinkite dangčių ir visų darbo saugos elementų būklę. Jeigu jie yra sugadinti, jrangos nenaudokite, o sugadintas dalis pakeiskite.
13. Elektros maitinimo laidą arba (jeigu naudojamas) ilgiklą saugokite nuo per aukstos temperatūros, tepalų bei aštrių briaunų. Nenaudokite susisukusio ilgiklio.
14. Ilgiklis turi garantuoti patogų įrangos naudojimą, o per ilgas laidas negali trukdyti dirbti su suvirinimo aparatu.
15. Norėdami ištraukti kištuką iš elektros lizdo, netraukite už elektros maitinimo laido.
16. Prieš pradėdami suvirinimo darbus, apdirbamą elementą pritvirtinkite veržtuvais arba spaustuvais.
17. Suvirintojas turi būti tokioje padėtyje, kuri neleistų jam nugriūti. Jis turi stovėti tvirtai.
18. Būtina garantuoti tinkamą elektrodo, suvirinamojo elemento bei netoli esančių metalinių daiktų izoliaciją. Tuo tikslu dévėkite specialias pirštines ir apsauginę aprangą, naudokite izoliacinius apdangalus arba kilimėlius, nešiokite aukštus izoliuojančius batus.
19. Prieš pirmajj suvirinimo aparato prijungimą patikrinkite, ar elektros maitinimo įtampa atitinka nurodytają įrangos duomenų plokštelėje.

Elektros maitinimo lizde turi būti apsauginis gnybtas.

1. Suvirinimo jranga sukuria aukštą įtampą. Jjungę jrangą i elektros tinklą, nelieskite suvirinimo rankenos ir prijungtos suvirinamosios medžiagos. Visi suvirinimo srovės grandinę sudarantys elementai gali sukelti elektros smūgį, todėl jų nelieskite neuždengta ranką arba per drėgną arba suplešytą apsauginę aprangą. Draudžiama dirbti ant drėgno paviršiaus arba naudoti sugadintus suvirinimo kabelius.

2. SUVIRINAMOSIOS MEDŽIAGOS GALI NUDEGINTI. Niekuomet nelieskite suvirinamųjų elementų neapsaugotomis kūno dalimis. Liečiant arba pernešant suvirinamąsias medžiagas, visuomet dėvėkite suvirintojo pirštines ir naudokite reples.

3. LANKO SKLEIDŽIAMI SPINDULIAI GALI NUDEGINTI. Neapsaugotomis akimis tiesiogiai nežiūrėkite i suvirinimo lanką. Visuomet dėvėkite suvirintojo kaukę arba atitinkamą filtrą turintį veido skydelį. Neuždengtas kūno dalis saugokite iš nedegaus audinio pagaminta atitinkama apsaugine apranga. Netoli esančius pašalinius asmenis saugokite nedegiais, spinduliavimą sugeriančiais ekranais.

4. Nepalikite be priežiūros į elektros tinklą jungtos įrangos. Kiekvieną kartą pabaigę darbą, būtinai ištraukite kištuką iš elektros tinklo.

5. DEMESIO! Suvirinimo procesas bei suvirinimo kabeliais tekanti elektros srovė sukuria elektromagnetinį lauką, kuris gali trikdyti širdies stimuliatorių bei netoli esančių elektros prietaisų darbą. Prieš ateidami į suvirinimo darbų zoną, gyvybines funkcijas garantuojančius aparatus (pvz., širdies ritmo reguliatorius, kvėpavimo aparatus ir pan.) turintys asmenys turi pasitarti su gydytoju.

Čia minėtiems asmenims taip pat nepatariama dirbti su suvirinimo aparatu.

1. DÈMESIO! Irangoje yra elektroniniai elementai. Netoli suvirinimo aparato atliekamų šlifavimo arba metalo pjovimo darbų metu metalo dalelėmis gali būti užterštas įrangos vidus. Tai gali sugadinti įrenginį.

Čia nurodytų gedimų garantija neapima! Jeigu suvirinimo darbai turi būti atliekami tokioje aplinkoje, įrenginio vidų būtina išvalyti, perpučiant jį suspaustu oru.

IRANGOS PASKIRTIS IR KONSTRUKCIJA :

Inverteriniai suvirinimo aparatai – tai pažangios technologijos įranga, skirta lankiniam suvirinimui glaistytuoju elektrodu (MMA – ang. „Manual Metal Arc Welding“ - būdas). Tai naujo tipo įranga, sukurianti būtiną elektros lauko vertę, panaudojant elektronines sistemas. Šie įrenginiai yra nedideli, nesunkūs, lengvai pernešami. Jie patogūs, o įrangos panaudojimo spektras yra labai platus. Be to, šie suvirinimo aparatai pasižymi labai gera suvirinimo kokybe.

Inverteriniai suvirinimo aparatai skirti rankiniam suvirinimui glaistytuoju elektrodu. Jie skirti tokioms medžiagoms kaip legiruotasis ir konstrukcinis plienas bei geležis. Jiems gali būti naudojami tokio skersmens elektrodai: 1,6 mm - 4 mm. Skersmuo priklauso nuo pasirinktos suvirinimo srovės, suvirinimo aparatu atliekamos operacijos tipo ir vartotojo poreikių. Suvirinimo aparatai pritaikyti 230V \~, 50/60Hz (vienos fazės) elektros maitinimui.

Iranga turi būti naudojama, laikantis 2000.04.27 Ükio ministro jsakymo del darbo saugos ir higienos suvirinimo darbų metu (OL, Nr. 40, 470 d.).

DÉMESIO! Nenaudokite įrangos ne pagal paskirtį. Tokiu atveju garantija nustoja galioti, o gamintojas neatsako už dėl to

atsiradusią żalą.

Šią įrangą taisyti ir priežiūros darbus atlikti gali tik kvalifikuotas asmuo, laikydamasis darbo su elektros prietaisais saugos taisyklių.

Bet kokios prietaiso modifikacijos padarytos naudotoju atleidžia gamintoją nuo atsakomybės už žalas patirtas tokiu atveju naudotoju bei aplinkiniais.

Nepaisant tinkamo prietaiso naudojimo negalima visiškai išvengti rizikos. Irangos gali kelti tokių pavojingų situacijų grėsmę:

• nudegimų;
• apsinuodijimo dujomis, išmetamosiomis dujomis arba garais;
• regos sutrikimų;
• gaisro;
• elektros smūgio;
• neigiamojo elektromagnetinio lauko poveikio suvirintojo sveikatai.

■ Komplektavimas

• Inverterinis suvirinimo aparatas - 1 vnt.
• 1,2 m masės kabelis su gnybtu, 200 A - 1 vnt.
• 1,8 m suvirinimo kabelis su elektrodo laikikliu, 200 A - 1 vnt.
• Naudojimo instrukcija - 1 vnt.
  • Garantinis lapas - 1 vnt.

■ Prietaiso dalis (žiūrėkite pav. A):

Prietaiso dalių numeracija atitinka grafinėms piešiniams 2 puslapyje naudojimo instrukcijos:

1. Elektros laido lizdas (−)
2. Elektros laido lizdas (+)
3. Elektros maitinimo signalizacija (žalia)
4. Šiluminės apsaugos signalizacija (geltona)
5. Suvirinimo srovės valdymo rankenėlė

6. Dirželis jrenginio pernešimui

7. Jungiklis

8. Ventiliatorius

9. Elektros maitinimo laidas

10. Masès kabelis su gnybtu

11. Suvirinimo kabelis su elektrodo laikikliu

TECHNINIAI DUOMENYS:

MODELIS	42940	42941
Elektros maitinimo įtampa (vienfazė)	230V	230V
Elektros maitinimo dažnis	50Hz	50Hz
Nominalioji jeinančioji galia	6,90kW	8,02kW
Nominalioji jeinančioji srovė	30A	34,9A
Išeinančiosios srovės diapazonas	20~160A	20~180A
Nominalusis darbo ciklas	60%-160A	30%-180A
Įtampa be apkrovos	70V	70V
Elektrodo skersmuo (ø)	1,6-4mm	1,6-4mm
Prietaiso klasė	I	I
Apsaugos klasė	IP21S	IP21S
Izoliacijos klasė	H	H
Vėsinimo tipas	Ventiliatorius	Ventiliatorius
Matmenys (cm)	27,7x23x22	27,7x23x22
Masė brutto	4,0kg	4,1kg

Darbo ciklas remiasi procentiniu 10 minučių padalijimu į laiką, kurio metu įrenginys gali suvirinti, išlaikant nominaliająą suvirinimo srovės vertę ir nenutraukiant įrangos darbo. Atsižvelgiant į įrenginio duomenų lentelėje nurodytą srovės vertę, nurodomas darbo dažnio koeficientas X%. Šis koeficientas rodo, koks laiko tarpas 10 minučių laikotarpiu yra skirtas ištisiniam darbui. Pvz., X = 40% reiškia, kad esant nurodytai srovės stiprumo vertei (180A) 10 minučių ciklo metu 4 minutės bus skirtos ištisiniam darbui, o 6 minutės poilsiui. Darbo ciklo vertė X=100% reiškia, kad įrenginys gali dirbti ištisai, be pertraukos.

Nepamirškite, kad nesilaikydami čia nurodytu taisykliu, galite visiškai sugadinti įrangą.

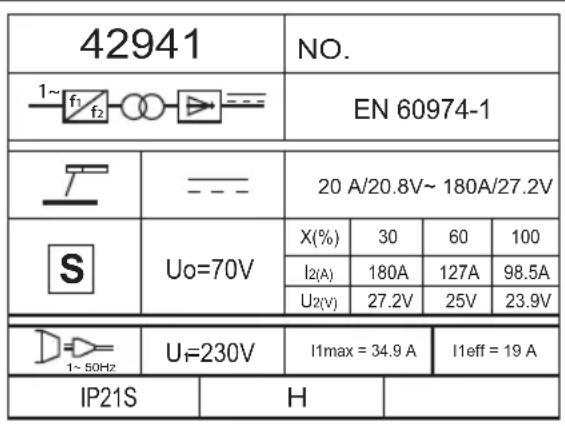

■ Duomenų lentelė

Techniniai duomenys bei darbo tipą apibūdinantys simboliai pateikti suvirinimo aparato viršutiniame arba apatiniame skydelyje. Jų reikšmės yra tokios:

42941 – suvirinimo aparato modelis;

NO – serijos numeris;

^1- f₁ f₂ ⚪ ⬇ = - Vienfazis dažnio keitiklis - Dviejų apvijų transformatorius - Lygintuvas;

EN 60974-1 – Suvirinimo energijos šaltinio lankiniam suvirinimui ir panašiems procesams gamybą ir naudojimo saugą liečiantis standartas;

– Rankinio lankinio suvirinimo glaistytuoju vieliniu elektrodu simbolis;

- - - - - Nuolatinės srovės simbolis;

S – Selektyviojo jungiklio simbolis;

Uo – Nominalioji įtampa be apkrovos;

X(%) – Darbo dažnio koeficientas;

I2(A) – Nominalioji suvirinimo srovė (amperais);

U2(v) – Lanko srové (voltais);

D=1\~50Hz - Vienfazé tinklo jungtis;

U1 – Elektros maitinimas;

I1max – Maks. srové pirminėje grandinėje;

IP21S– Korpuso apsaugos klasė;

H– Transformatoriaus izoliacijos klasė;

PARENGIMAS DARBUI:

DĖMESIO! Visus suvirinimo aparato montavimo ir prijungimo

prie elektros tinklo darbus atlikite, išjungę elektros maitinimą. [rengin] prie elektros tinklo privalo prijungti kvalifikuotas elektrikas.

Suvirinimo aparatas gali būti naudojamas tokiomis sąlygomis:

- oro temperatūra: nuo -10°C iki +40°C;

- orodrègme: 40°C ≤ 50%; 20°C ≤ 90%.

Pastatykite jrenginj ant lygaus horizontalaus ir pakankamai stipraus pagrindo tam, kad suvirinimo aparatas nenuslinktu ir nenugriutu.

Suvirinimo aparatas turi būti pastatytas gerai védinamoje patalpoje, kurioje užtikrinta tinkama oro cirkuliacija. Jis turi stovėti gerai apšviestoje, nuo drėgmės apsaugotoje vietoje toliau nuo degių medžiagų (ne mažesniu nei 0,5 m. atstumu nuo kitų daiktų).

Prieš pradedami dirbti su suvirinimo aparatu, patikrinkite elektros maitinimo laido, suvirinimo kabelio, elektrodo laikiklio ir medžiagos gnybto techninę būkle. Nesinaudokite jrenginiu, jeigu šie elementai yra sugadinti. Sugadintas dalis pakeiskite.

Suvirinimo metu suvirinimo kabeliai sukuria stipru elektromagnetinj lauką. Siekdami sumażinti elektromagnetinio lauko spinduliavimą, laikykite juos arti vienas kita.

■ Prijungimas prie elektros tinklo

1. Patikrinkite, ar elektros maitinimo šaltinio, prie kurio turi būti prijungtas suvirinimo aparatas, parametrai atitinka duomenų plokštelėje nurodytus parametrus. Maksimalią suvirinimo srove galima gauti tik tuomet, jeigu elektros maitinimo tinklas užtikrina visą pajėgumą.
2. Patikrinkite, ar jungiklis (7) néra jjungtas. Jungus kištuką i elektros lizdą, kuomet pagrindinis jungiklis yra jjungtas, gali jvykti rimta avarija.
3. Jeigu reikia, naudokite nominaliai apkrovai pritaikytą ir apsauginį laidą turintį ilgikljė. Elektros laidą ištieskite taip, kad darbo metu jis nebūtų perpjautas, perdegintas arba sulydytas. Nenaudokite sugadinto ilgiklio. Jis turi būti kuo trumpesnis. Norėdami ištraukti kištuką iš elektros lizdo, netraukite už elektros maitinimo laido.
4. Suvirinimo aparata jjunkite i elektros tinkla, turinti nulinj laidą ir jžeminimą. Nejunkite ir nenaudokite jrenginio, jeigu elektros tinklas neturi apsauginio laido.
5. Suvirinimo aparatas gali trikdyti kompiuterių ir kompiuteriais valdomų įrenginių, apsaugos sistemų, matavimo, radijo ir radijo bangomis valdomos ir pan. įrangos darbą. Patikrinkite, ar suvirinimo aparatas netrikdys kitos įrangos darbo.

■ Suvirinimo kabelių prijungimas

Kiekvienas elektrodus naudojantis suvirinimo aparatas turi du srovės lizdus, atitinkamai pažymėtus „+“ ir „-“ simboliais, rodančiais kiekvieno lizdo polius.

Standartinio suvirinimo MMA suvirinimo aparatu metu masės kabelį (10) jjunkiteį lizdą (1), turintįneigiamajį („−”) polių, o elektrodo laikiklio kabelį (11) jjunkite į lizdą (2), turintį teigiamajį („+”) polių. Nepamirškite, kad tai yra bendra taisyklė. Kai kuriems elektrodams gali būti reikalinga atvirkštine polių padėtis suvirinimo metu. Geri suvirinimo elektrodų gamintojai ant savo gaminių pakuočių visuomet nurodo reikalavimus suvirinimo poliams ir suvirinimo srovei.

SUVIRINIMO PROCESO APRAŠYMAS:

Lankinis suvirinimas glaistytuoju elektrodu taip pat vadinamas MMA būdu. Tai yra seniausias ir universaliausias lankinio suvirinimo būdas.

Virinant šiuo būdu naudojamas glaistytasis elektrodas, kurj sudaro glaistu dengta metalinė šerdis. Tarp elektrodo galo ir suvirinamosios medžiagos uždegamas elektros lankas. Jis uždegamas, suvirinamają medžiagą palietus elektrodo galu. Elektrodas lydosi, išsilydžiusio metalo lašeliai per lanką pernešami į tekančią suvirinimo vonelę, o atvėsęs suvirinamasis metalas sukuria siūlę. Elektrodui lydantis, suvirintojas priartina jį prie suvirinamojo elemento taip, kad būtų išlaikomas pastovaus ilgio lankas, ir tuo pačiu stumia besilydantį elektrodo galą išlgai suvirinimo linijos. Besilydantis elektrodo glaistas išskiria dujas, kurios saugo skystą metalą nuo atmosferos poveikio, o po to stingsta ir suvirinimo vonelės paviršuje sudaro šlaką, saugantį stingstantį siūlėje metalą nuo atmosferos poveikio. Pakėlus elektrodą nuo suvirinamojo elemento, elektros lankas nutraukiamas ir suvirinimo procesas sustabdomas. Užvirinus vieną siūlės sluoksnį, šlaką reikia pašalinti plaktuku. Nevirinkite naujo sluoksnio ant nenuvalyto paviršiaus.

Pagrindiniai suvirinimo parametrai: suvirinimo srovės stiprumas (jj suvirintojas reguliuoja suvirinimo srovės stiprumo reguliavimo rankenėle (5)), elektros lanko įtampa (ją suvirintojas reguliuoja, pasirinkdamas atstumą tarp elektrodo ir medžiagos), suvirinimo greitis (jj suvirintojas reguliuoja, stumdamas elektrodą greičiau arba lėčiau), elektrodo skersmuo ir jo padėtis jungties atžvilgiu.

Dėl šių priežasčių suvirinimo procesas priklauso nuo suvirintojo žinių, patirties ir įgūdžių. Mažiau patyrusiems suvirintojams patariama atlikti fandomajį suvirinimą ant nereikalingų medžiagos gabaliukų. Prieš pradėdami suvirinimo darbus, būtinai atlikite visus aukščiau nurodytus veiksmus. Ypatingą dėmesį atkreipkite į visus su darbo sauga, darbo vietos paruošimu, suvirinimui skirtos medžiagos nuvalymu ir jrenginio paruošimu darbui susijusius elementus.

DARBAS:

■ Medžiagos suvirinimui paruošimas

Suvirinimui skirtą medžiagą nuvalykite siūlės ir medžiagos gnybto tvirtinimo vietoje. Rudis, dažus, laką ir panašius nešvarumus nuvalykite vieliniu šepečiu, šveičiamuoju popieriumi arba nuriebalindami cheminiu būdu. Rankiniam suvirinimui skirtus elementus nuvalykite maždaug 25mm plotyje.

Visus medžiagos nešvarumus pašalinkite, kadangi suvirinimo metu jie išskiria didelį dujų ir oksidų kiekį bei sumažina siūlės patvarumą.

■ Suvirinimas

Suvirinimo aparatai turi vienfazj transformariu ir yra skirti suvirinimui kintamają srove glaistytaisiais elektrodais, kurių skersmuo parenkamas, atsižvelgiant į šioje naudojimo instrukcijoje nurodytus techninius duomenis.

Patikrinę visas elektros jungtis suvirinimo ir pagrindinėje grandinėje,

toliau atlikite tokius veiksmus:

1. Atidarytą elektrodo dalijstatykite i elektrodo laikiklio gnybtą (11).

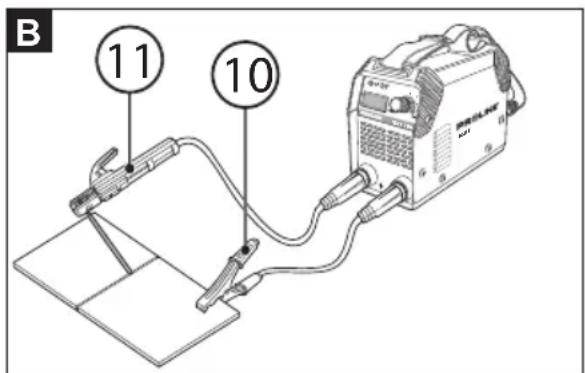

2. Masės kabelio gnybtu (10) suspauskite suvirinamają medžiagą (žr. B pav.).

DĖMESIO! Atkreipkite ypatingq dėmesį į tai, kad sąlytis su suvirinamuoju objektu būtų tinkamas. Jo paviršius negali būti lakuotas, surūdijęs arba nemetalinis.

1. Jungikliu (7)jjunkite suvirinimo aparatą ir nustatykite srovės stiprumą rankenėle (5), atsižvelgdami i naudojamo elektrodo skersmenį:

Elektrodas ∅1.6 mm: srovės stiprumas 20-40A

Elektrodas ∅2.0 mm: srovės stiprumas 40-65A

Elektrodas ∅2.5 mm: srovės stiprumas 65-95A

Elektrodas ∅3.2 mm: srovės stiprumas 95-125A

Elektrodas ∅4.0 mm: srovės stiprumas 125-150A

1. Ant veido uždėje suvirintojo kaukę, elektrodu patrinkite suvirinamają medžiagą, tarsi norėtumėte uždegti degtuką. Tai yra teisingas elektros lanko uždegimo būdas. Lankas visuomet turi būti uždegamas būsimos siūlės vietoje.

DĖMESIO! Elektrodu nedaužykite suvirinamosios medžiagos, kadangi tai gali sugadinti jos glaistą, o elektros lankas gali sunkiau užsidegti.

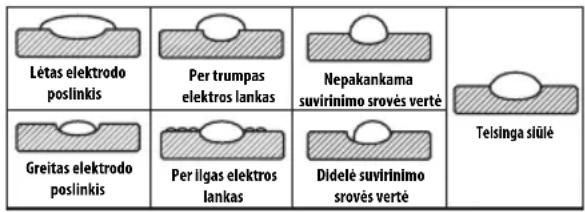

1. Iš kart po lanko uždegimo rekomenduojama išlaikyti tokj atstumą nuo siūlės, kuris būtų lygus elektrodo skersmeniui. Suvirinimo proceso metu reikia visą laiką išlaikyti tokj patį atstumą tarp siūlės ir elektrodo galo. Tuomet suvirinimas bus tolygus. Nepamirškite, kad elektrodo ašies

nuolydis siūlės kryptimi turi būti maždaug 20/30 (žr. Čpav.). 6. Baigdami suvirinimą, šiek tiek patraukite elektrodą atgal priešinga suvirinimui kryptimi tam, kad suvirinimo vonelė tolygiai užsipildytų išlydytu metalu, o po to greitai pakelkite elektrodą aukštyn.

DĖMESIO! Panaudotų elektrodų šalinimui ir ką tik suvirintų daiktų pernešimui visada naudokite reples. Nepamirškite, kad baigus suvirinimą,

elektrodo laikiklis turi būti padėtas ant izoliacinio padėklo.

Šlako sluoksnj nuo siūlės šalinkite, tik jai atvėsus.

Jeigu ant nebaigtos siūlės bus virinama toliau, elektrodo sąlyčio vietoje pirmiausiai turi būti pašalintas šlako sluoksnis.

Baigę suvirinimą, patikrinkite, ar elektrodo laikiklis ir elektrodas yra atjungti.

■ Šiluminė apsauga

Jeigu jrenginys dirbs per ilgai ir per intensyviai, jsijungs apsauginė sistema. Tai rodys šviečianti geltona biodinė jsijungusios šiluminės apsaugos lemputė (4) (A pav.).

Suvirinimo aparato ventiliatorius veiks toliau, vėsindamas suvirinimo grandinę valdančius elementus. Praėjus kuriam laikui, priklausomai nuo aplinkos temperatūros, diodinė lemputė užges. Tuomet suvirinimo darbus bus galima tęsti toliau.

■ Elektrodo pasirinkimas

Glaistytojo elektrodo skersmens bei elektrodo tipo pritaikymas suvirinamajai medžiagai yra labai svarbus tinkamos suvirinimo

operacijos parametras. Elektrodo skersmuo lemia siūlės formą ir įvirinimo gylį. Padidinus elektrodo skersmenį, esant pastoviai srovei, padidėja įvirinimo gylis ir siūlės plotis.

Suvirinimo darbams galima naudoti rinkoje įvairių gamintojų siūlomus glaistytuosius elektrodus. Negalima viršyti rekomenduojamo ir leidžiamo elektrodų skersmens; tinkamą elektrodo skersmenį būtina pritaikyti tam, kad siūlės forma būtų optimali.

Elektrodo ilgis priklauso nuo elektrodo skersmens: 2,5 mm skersmens elektrodų ilgis gali būti 250 - 300 - 350 mm, o 3,2 mm skersmens elektrodai yra 300 - 350 - 400 - 450 mm ilgio.

Elektrodo skersmuo priklauso nuo suvirinamosios medžiagos storio, suvirinimo tipo ir pan.

Nepamirškite pasirinkti tinkamą glaistą, t.y. elektrodo tipą pritaikyti suvirinimui skirtai medžiagai ir siūlės tipui.

Išsami informacija apie elektrodų savybes nurodoma gamintojo pateikiamoje techninėje charakteristikoje. Joje nurodomi visi duomenys: elektrodo ženklinimas, glaisto tipas, elektrodo paskirtis, suvirinimo padėtys, suvirinimo srovės tipas ir stiprumas, atsižvelgiant į elektrodo skersmenį, elektrodų prijungimo poliškumas, suvirinimo metu būtinos šiluminės procedūros, elektrodų džiovinimo ir laikymo sąlygos.

■ Siūlių parametrai

Suvirinimo metu stebėkite, kad lankas nebūtų per ilgas, kadangi tai sukelia per didelius purslus arba siūlė yra nesandari ar suskilusi. Lankas taip pat negali būti per trumpas, kadangi elektrodas klijuosis prie suvirinamosios medžiagos paviršiaus.

LAIKYMAS IR PRIEŽIŪRA:

Suvirinimo aparatą laikykite švarų, apsaugotą nuo drėgmės ir dulkių vaikams nepasiekiamoje vietoje. Laikymo sąlygos turi užtikrinti saugumą nuo mechaninių pažeidimų bei oro sąlygų poveikio.

■ Priežiūros darbai

DÉMESIO!

Prieš valant įsitikinkite, kad prietaiso kištukas yra išjungtas iš elektros maitinimo lizdo.

Prietaiso korpusas ir ventiliacinės angos turi būti švarios, negali jose būti dulkių arba kitų nešvarumų. Rekomenduojama valyti prietaisą po kiekvieno naudojimo.

Plastikines dalis valykite minkštu, drėgnu skuduru. Nenaudokite jokių valymo priemonių, tirpiklių, nes jie gali apgadinti plastikines dalis. I prietaiso vidų negali patekti vanduo.

Kiekvieną kartą patikrinkite suvirinimo aparato techninę būkłę. Patikrinkite, ar suvirinimo kabeliai veikia tinkamai, ar juose nėra kokių nors mechaninių pažeidimų. Patikrinkite abiejų laikiklių būkłę. Patikrinkite elektros maitinimo laido būkłę. Pašalinkite pastebėtus defektus.

Esant progai, o ypač pabaigus suvirinimo darbus, išvalykite jrenginič vėsinančio ventiliatoriaus oro jpūtimo angas. Tai geriausiai atlikti suslėgtu oru.

Abu suvirinimo kabelių laikikliai turi būti švarūs.

TRANSPORT:

Jrenginį gabenkite ir laikykite gamyklinėje pakuotėje, saugančioje jo vidų nuo dulkių ir smulkių elementų įsiskverbimo. Smulkūs elementai, patenkantis į korpusą gali pažeisti įrenginį.

APLINKOS APSAUGA:

DĖMESIO: Pateiktas simbolis reiškia, kad panaudotus prietaisus draudžiama išmesti kartu su kitomis atliekomis (už pažeidimą gresia piniginė bauda). Panaudoti elektros prietaisai bei elektroninės dalis ir komponentai turi neigiamą poveikį aplinkai ir žmonių sveikatai.

Namų ūkis turėtų prisidėti prie panaudotos įrangos utilizavimo bei pakartotino medžiagų panaudojimo (perdirbimo). Lenkijoje ir Europoje yra kuriama arba jau veikia panaudotos įrangos surinkimo sistema. Todėl visi paminėtos įrangos pardavimo taškai yra įpareigoti priimti panaudotą įrangą. Be to yra specialūs panaudotos įrangos priėmimo taškai.

GAMINTOJAS:

PROFIX Sp. z o.o.,

Marywilska 34,

03-228 Varšuva, Lenkija

Šis prietaisas atitinka šalies bei Europos reikalavimus bei visus saugos reikalavimus.

DĖMESIO! Prietaiso remontą gali atlikti tik kvalifikuotas personalas, naudojant tik originalias atsargines dalis.

PROBLEMŲ SPRENDIMAS:

Jeigu jrenginys veikia netinkamai, prieš išsiųsdami suvirinimo aparatą į remonto dirbtuves, patikrinkite pagrindinių gedimų sąrašą ir pabandykite šiuos defektus pašalinti savarankiškai.

PROBLEMA SPĖJAMA PRIEŽASTIS	PROBLEMOS SPRENDIMAS
Elektros maitinimo indikatorius nešviečia, ventiliatorius neveikia, išvestyje nėra elektros srovės.	Elektros maitinimo laidas yra blogai jjungtas arba pažeistas.	Stipriau prispauskite kištuką, patikrinkite elektros maitinimo laidą.
	Elektros lizde nėra įtampos.	Patikrinkite įtampą lizde; patikrinkite, ar nesuveikė saugiklis.
	Sugadintas jungiklis.	Atiduokite suvirinimo aparatą remontui.
Elektros maitinimo indikatorius šviečia, ventiliatorius neveikia, išvestyje nėra elektros srovės.	Elektros tinkle yra kitokia nei 230 V įtampa.	Junkite kištuką j 230 V ~ 50 Hz elektros maitinimo tinklą.
	Įrenginys yra avariniame režime.	2–3 min išjunkite įrenginį ir jį vėl jjunkite. .
Šiluminės apsaugos diodinė lemputė nešviečia, išvestyje nėra elektros srovės.	Pažeisti arba blogai prijungti vienas arba abu (elektrodo laikiklio ir užspaudžiančiojo laikiklio) suvirinimo kabeliai.	Patikrinkite abu kabelius ir jų jungtis. Užspauskite teisingai arba, jeigu reikia, pakeiskite į naujas.
Šiluminės apsaugos diodinė lemputė šviečia, išvestyje nėra elektros srovės.	Suveikė šiluminės apsaugos sistema. Leiskite	jrenginiui atvėsti ir vėl jį jjunkite.
Lankas neužsidega.	Neteisingas užspaustas grįžtamojo kabelio gnybtas.	Pataisykite gnybto prijungimą.
Lankas per ilgas ir nereguliarus. Per d	idelė suvirinimo srovė. Sumažinkite suvirinimo srovės vertę.
Lankas per trumpas. Per žema suvirin	mo srovė. Padidinkite suvirinimo srovės vertę.
