MMA 160 42940 - Neklasificēts PROLINE - Bezmaksas lietošanas instrukcija

Produkta veids	Līdzstrāvas MMA invertoru metinātājs
Modelis	MMA 160 42940
Barošanas spriegums	230 V ~, 50 Hz, vienfāzes
Nominālā ieejas strāva	30 A
Nominālā ieejas jauda	6,90 kW
Izejas strāvas diapazons	20–160 A
Nominālais darba cikls	60% pie 160 A
Bezslodzes spriegums	70 V
Elektroda diametrs	1,6–4 mm
Izmēri (plat. × augst. × dziļ.)	27,7 × 23 × 22 cm
Bruto masa	4,0 kg
Instrumenta klase	I
Aizsardzības pakāpe	IP21S
Izolācijas klase	H
Dzesēšanas veids	Ventilators
Aizsardzības funkcijas	Termiskā aizsardzība (signāls ar dzeltenu LED), barošanas indikators (zaļa LED)
Komplekta saturs	Metinātājs, masas vads (1,2 m ar 200 A skavu), strāvas vads (1,8 m ar 200 A elektrodu turētāju), lietošanas instrukcija, garantijas karte
Tīrīšana un apkope	Tīrīt ar mitru drānu; neizmantot šķīdinātājus; izpūst ventilācijas atveres ar saspiestu gaisu
Uzglabāšanas nosacījumi	Sausa, vēsa vieta, bērniem nepieejama, prom no mitruma un putekļiem
Lietošanas drošība	Obligāti lietot cimdus, masku, aizsargapģērbu; neizmantot mitrās telpās; pirms apkopes atvienot no tīkla
Serviss un remonts	Kvalificēts personāls, oriģinālās rezerves daļas; autorizēts serviss
Vispārīga informācija	Ražotājs: PROFIX Sp. z o.o., Marywilska iela 34, 03-228 Varšava; atbilstība EN 60974-1

Bieži uzdotie jautājumi - MMA 160 42940 PROLINE

Kā pievienot metināšanas vadus?

Masas vadu (10) pievienojiet ligzdai ar apzīmējumu – (negatīvs), bet elektrodu turētāja vadu (11) ligzdai + (pozitīvs). Dažu elektrodu gadījumā polaritāte var būt pretēja – pārbaudiet elektrodu ražotāja ieteikumus.

Ko darīt, ja iedegas dzeltenā termiskās aizsardzības LED?

Dzeltenā LED norāda uz ierīces pārkaršanu. Pagaidiet, līdz ventilators atdziest – pēc nodzišanas varat turpināt metināšanu. Ja problēma atkārtojas, samaziniet darba ciklu vai metināšanas strāvu.

Kādu strāvu iestatīt elektrodam ar diametru 2,5 mm?

Elektrodam ∅2,5 mm ieteicamā metināšanas strāva ir 65–95 A. Iestatiet ar regulācijas pogu (5) šajā diapazonā.

Kāpēc loks neiedegas?

Pārbaudiet, vai masas skava labi kontaktē ar materiālu (virsmai jābūt tīrai un metāliskai) un vai elektrods ir pareizi nostiprināts turētājā. Pārliecinieties, ka slēdzis (7) ir pozīcijā ON un deg zaļā barošanas LED.

Kā pareizi aizdedzināt loku?

Pieskarieties elektroda galu materiālam un pavelciet to kā sērkociņu. Turiet aizsargmasku. Pēc aizdegšanas uzturiet attālumu starp elektrodu un metinājumu, kas vienāds ar elektroda diametru.

Vai drīkstu metināt lietū vai mitrā telpā?

Nē. Metinātāja lietošana lietū, sniegā vai telpās ar augstu mitruma līmeni draud ar elektriskās strāvas triecienu. Vienmēr strādājiet sausā, labi vēdināmā vietā.

Kā tīrīt metinātāju?

Pirms tīrīšanas atvienojiet ierīci no tīkla. Ārējās daļas noslaukiet ar mitru drānu un maigu tīrīšanas līdzekli – neizmantojiet šķīdinātājus. Ventilācijas atveres izpūtiet ar saspiestu gaisu.

Ko nozīmē darba cikls 60%?

Pie strāvas 160 A metinātājs var nepārtraukti strādāt 6 minūtes 10 minūšu ciklā, bet atlikušās 4 minūtes tam jāatpūšas (jāatdziest). Šī laika pārsniegšana draud ar bojājumiem.

Kādus elektrodus varu izmantot?

Var izmantot apvalkotos elektrodus ar diametriem 1,6–4 mm. Elektroda veida izvēle ir atkarīga no metināmā materiāla – pārbaudiet elektrodu ražotāja ieteikumus.

Kur var salabot metinātāju?

Remonts jāveic kvalificētam personālam, izmantojot oriģinālās detaļas. Sazinieties ar autorizēto servisu vai ražotāju (PROFIX Sp. z o.o.).

LIETOŠANAS INSTRUKCIJA MMA 160 42940 PROLINE

BRĪDINĀJUMS! Invertora metināšanas aparātu palaišanu, instalāciju un ekspluatāciju, var veikt tikai rūpīgi iepazīstoties ar šo apkalpošanas instrukciju. Neievērojot šīs instrukcijas norādījumus var radīt nopietnas lietotāja ķermeņa traumas, nāvi vai pašas iekārtas sabojāšanos.

Strādājot ar metināšanas aparātu vienmēr nepieciešams ievērot galvenos darba drošības noteikumus, lai izvairītos no ugunsgrēka rašanās, elektriskās strāvas trieciena un mehāniskām traumām.

Saglabāt instrukciju iespējamai turpmākai lietošanai.

I. VISPÄRËJIE DROŠAS LIETOŠANAS NOTEIKUMI:

1. Šī iekārtu nav paredzēta lietošanai cilvēkiem ar ierobežotām fiziskām, jūtības vai psihiskām dotībām. Nepilngadīgas personas vai personas, kurām nav pieredze un iekārtas pārzināšanas nevar apkalpot invertora metināšanas aparātus, vienīgi ja tas notiek apmācībās nolūkos saskaṇa ar iekārtas lietošanas instrukciju un aroda instruktora atbildīga par to drošību uzraudzībā.

Reakcijas laiku var negativi ietekmët alkohola, medikamentu un narkotiku lietošana, kä ari slimiba, paaugstināta kermeņa

temperatūra un nogurums. Tādā gadījumā nepieciešams pārtraukt metināšanas aparāta lietošanu.

1. Darba vietā nepieciešams uzturēt kārtību un labu apgaismojumu. Nekārtība un slikts pagaismojums ir negadijumu iemesls.

2. Darba vietanjābūt atbilstoši ventilētai un aprīkotai ar vilkmes ventilāciju. Nedrikst metināt slēgtās telpās. Metināšanas procesā rodas kaitīgi iztvaikojumi un veselībai bīstamas gāzes. Izvairīties no šo iztvaikojumu un gāzu ieelpošanas. Nepieciešams sistemātiski pārbaudīt izdalīto gāzu iedarbību uz lietotāju, lai izvairītos no saindēšanās.

3. Elektrisko vadu savienojumus jäveic kvalificētiem elektriķiem saskaņā ar pastāvošajiem likumiem un drošības principiem.

4. Dotais metināšanas aparāts paredzēts pievienošanai pie barošanas tīkla, kurš ir aprīkots ar nulles fāzi un zemējumu. Nepieciešams pārliecināties vai barošanas tīkla kontaktligzda ir pareizi savienota ar zemējumu.

5. Katru reizi, pirms darba sākuma ar metināšanas aparātu, nepieciešams kontrolēt barošanas vada, metināšanas pārvada, elektrodu turētāja un pārējo atbilstošo strāvas vadu tehnisko stāvokli. Nestrādāt ar bojātiem. Bojātus apmanīt ar jauniem bez defektiem.

6. Darba laikā nepieciešams lietot individuālos aizsardzības līdzekļus: metināšanas priekšautu, aizsargapģērbu, metināšanas cimdus, metināšanas masku un atbilstošus apavus ar neslīdošu pazoli.

7. Šuvju tīrīšanas laikā lietot aizsargbrilles.

8. Nav ieteicams metināt materiālus, kuri iepriekš bija tīrīti ar hloru saturošiem škīdinātājiem kā arī materiālus krāsotus ar krāsām, piesārnotus ar dubliem, ellām vai galvaniskiem materiāliem.

9. Aizliegts lietot metināšanas aparātu vietās, kurās atrodas viegli

uzliesmojoši škidrumi vai gāzes.

1. Nedrikst veikt jebkādus metināšanas darbus konteineros, tvertnēs vai caurulēs, kuras satur (saturēja) sevi škidros vai gāzu veidu viegli uzliesmojošus līdzekļus. Tādas tvertnes vai konteinerus pirms metināšanas viegli uzliesmojošu škidrumu likvidēšanai nepieciešams skalot.

2. Nedrikst metināt tvertnes, kuras ir zem spiediena. Tas draud ar eksploziju.

3. Metināšanas laikā radītās dzirksteles var radīt ugunsgrēku, eksploziju un neaizsargātās ādas apdegumus. Metināšanas laikā nepieciešams valkāt metināšanas cīmdus un aizsargapgērbu. Darba vietā nepieciešams likvidēt vai aizsargāt visāda veida viegli uzliesmojošus materiālus un vielas (piem. koku, papīru, drānas un tml.). Darba vietas tuvumā labi redzamā un viegli pieejamā vietā jāatrodas ugunsdzēšanas aprīkojumam (pulvera vai sniega ugunsdzēšanas aparāti, uguns dzēšanas segas).

4. Metināšanas vietai jābūt atdalītai ar aizsarg ekrānu.

5. Metināšanas aparātu nedrīkst lietot mitrās telpās kā arī lietus vai sniega nokrišņu laikā. Tas draud ar elektriskās strāvas triecienu.

6. Aizliegts novietot metināšanas aparātu uz slīpas, nestabilas vai plūstošas virsmas.

7. Darba laikā nepieskarties pie iezemētām daļām kādām kā radiatori, ūdensvada caurules, dzesētāji un tml.

8. Metināšanas darbu laikā nav pieļaujams metināšanas pārvadu un šļūteņu karināšana uz pleciem vai celgaliem kā arī tos stiprināt tieši pie citām kērmena dalām.

9. Metināšanas aparātu nepieciešams ieslēgt tikai uz darba laiku. Pēc barošanas ieslēgšanas darba vietā nedrikst atrasties nepiederošas personas. lekārta ir īpaši bīstama bērniem, tāpēc nepieciešams pielikt visas pūles, lai iekārta būt absolūti nepieejama bērniem.

10. Aizliegts lietot iekārtu neatbilstoši pielietojumam. Nelietot metināšanas aparātu cauruļu atsaldēšanai.

11. Pirms vadu pievienošanas vai citu konservācijas vai remonta darbību veikšanas vienmēr nepieciešams izņemt kontaktdakšinų no barošanas ligzdas.

12. Nenoņemt iekārtas korpusu.

13. Katru reizi pirms iekārtas palaišanas pārbaudīt pārsegu un visu darba drošības elementu stāvokli. Nestrādāt ar bojātiem, apmainīt pret nebojātiem.

14. Barojošo vadu kā arī iespējamo pagarinātāju sargāt no pārmērīga siltuma, eļļām kā arī asām šķautnēm. Nestrādāt, kad pagarinātājs ir satīts.

15. Darbā izmantotajam pagarinātājam jānodrošina brīvu ekspluatāciju, un vada garumam jābūt tā piemērotam, lai tā garums netraucētu darbā.

16. Izvelkot kontaktdakšinu no kontaktligzdas nevilkt aiz pievienojuma vada.

17. Pirms metināšanas sākuma nepieciešams nekustīgi nostiprināt apstrādājamo materiālu ar saspiedēju vai skrūvspīlu palīdzību.

18. Darba laikā ienemt stabilu kermena stāvokli. Stāvēt droši.

19. Nepieciešams rūpēties par atbilstošu elektroda, metināmās detaļas kā arī tuvu atrodošos metāla priekšmetu izolāciju. Šajā nolūkā

nepieciešams lietot speciālus cimdus, aizsargapgērbu, izolācijas pārsegu vai paklājus, lietot augstus izolācijas apavus.

1. Pirms metināšanas aparāta pirmās pieslēgšanas nepieciešams pārbaudīt, vai barošanas spriegums atbilst apzīmējumam uz iekārtas plāksnītes. Barošanas ligzdai jābūt aprikotai ar aizsargkontaktu.

2. Metināšanas iekārta rada augstu spriegumu. Nepieskarties pie metināšanas roktura, pievienotā metināšanas materiāla, kad iekārta ir ieslēgta tiklā. Visi elementi veidojot metināšana strāvas kēdi var radīt elektriskās strāvas trieciju, tāpēc nepieciešams izvairīties no pieskaršanās pie tiem ar kailām rokām kā arī caur mitru vai bojātu aizsargapgērbu. Nedriksst strādāt uz mitras pamatnes kā arī izmantot bojātus metināšanas pārvadus.

3. METINÄTIE MATERIÄLI VAR APPLAUCËT: Nekad nepieskarties pie metinätiem elementiem ar neaizsargātām kermana dalām. Metinātā materiāla pieskaršanas un pärnešanas laikā, nepieciešams vienmēr lietot metināšanas cimdus un knaibles.

4. LOKA LIESMA VAR APPLAUCET: Aizliegts tieši skatīties ar neaizsargātām acīm uz metināšanas loku. Vienmēr lietot masku vai aizsargpārsegu ar atbilstošu filtru. Sargāt neaizsargātās kermana daļas ar atbilstošu aizsargapģērbu izgatavotu no nedegoša materiāla. Tuvumā atrodošas nepiederošas personas aizsargāt ar nedegošiem, starojumu uztverošiem ekrāniem.

5. Aizliegts atstāt bez uzraudzības tīklā ieslēgtu iekārtu. Katru reizi pēc darba beigām obligāti atvienot kontaktdakšinu no barošanas tīkla.

6. UZMANIBU! Metināšanas process tāpat kā elektriskā strāva plūstoša caur metināšanas pārvadiem, veido elektromagnētisko lauku, kurš var radīt sirds

stimulatora, kā arī tuvumā esošo elektrisko ieriču traucējumus. Personām ar dzīvības funkciju nodrošinošiem aparātiem (piem. sirds darbības frekvences regulators, respirators un tml.) pirms ierašanās metināšanas zonā nepieciešams konsultēties ar ārstu.

1. UZMANIBU: lekārta balstās uz elektroniskiem komponentiem. Metāla slīpēšana un griešana metināšanas aparāta tuvumā var radīt iekārtas iekspuses piesārṇošanu ar skaidām, līdz ar to radot iekārtas bojājumu.

Uz augstāk uzrādīto defektu neattiecas garantijas remonts! Darba nepieciešamības gadījumā tādā vidē, nepieciešams veikt metināšanas aparāta iekšpuses tīrišanu ar saspiesto gaisu.

IEKÄRTAS PIELIETOJUMS UN UZBÜVE:

Invertora metināšanas aparāts ir tehnoloģiski izvirzīts produkts, piemērots loka metināšanai ar apvalka elektrodu (metode MMA - Manual Metal Arc Welding). Invertora metināšanas aparāti ir jauna veida metināšanas aparāti, kuri ĝenerē nepieciešamās strāvas vērtības ar elektriskās sistēmas palīdzību. Raksturojas ar nelieliem izmēriem, mazu svaru, ievērojamu efektivitāti, plašu lietošanas diapazonu, Ľoti labiem metināšanas efektiem un ievērojamu mobilo transportēšanu.

Invertora metināšanas aparāts piemērots rokas metināšanai ar apvalka elektrodiem tādus materiālus kā velmēto, konstrukcijas tēraudu kā ari ēugunu. Metināšanas aparāti var strādāt izmantojot sekojoša diametra elektrodus no 1,6 mm līdz 4 mm, atkaribā no metināšanas aparāta uzstādītās metināšanas strāvas, nepieciešamības un veiktās operācijas veida. Metināšanas aparāti ir piemēroti 230V \~, 50/60Hz sprieguma barošanai (vienfāzes).

Ierici nepieciešams ekspluatėt saskaņa ar 27.04.2004 g. Rūpniecības Ministrijas Rīkojumu attiecībā uz metināšanas darbu drošību un higiēnu (Likumu Vēstn. Nr 40 poz. 470).

UZMANĪBU! Aizliegts lietot ierīci neatbilstoši pielietojumam un preteja gadijumā tiek zaudēta garantija kā arī ražotājs neatbild par šādā veidā raditiem zaudējumiem.

Šo iekārtu servisa pakalpojumus un remontu var veikt kvalificēts personāls, ievērojot pastāvošos elektrisko iekārtu darba drošības noteikumus.

Jebkādas ierīces modifikācijas, kuras veic lietotājs atbrīvo ražotāju no atbildības par bojājumiem un zaudējumiem, kuri nodarīti lietotājam un apkārtējiem.

Neskatoties uz pielietojumam atbilstošu lietošanu nevar pilnibā izslēgt atseviškus paliekošā riska elementus. Ñemot vērā iekārtas konstrukciju un uzbūvi var rasties sekojošas bīstamības:

• Applaucēšanās;
• Saindēšanās ar gāzēm, dūmgāzēm vai tvaikiem;
• Redzes sabojāšanās;
• Ugunsgrēka izcelšanas;
• Elektriskās strāvas trieciens;
• Negatīva elektromagnētiskā lauka iedarbība uz metinātāja veselību.

■ Komplektācija

• Invertora metināšanas aparāts - 1 gab.
  • Masas vads 1,2 m ar spaili 200 A - 1 gab.
• Strāvas vads 1,8 m ar elektroda turētāju 200 A - 1 gab.
• lietošanas instrukcija - 1 gab.
• Garantijas karte - 1 gab.

■ lerices elementi (skat.zim.A):

Ierīces elementu numerācija attiecas uz grafisko zīmējumu, kurš atrodas apkalpošanas instrukcijas 2 lapaspusē:

1. Strāvas vada ligzda (−)
2. Strāvas vada ligzda (+)
3. Barošanas signalizacija (zaļa)
4. Termiskās aizsardzības signalizācija (dzeltena)
5. Metināšanas strāvas intensitātes regulators
6. Pārnēsājamā josta
7. Slēdzis lesl./lzsl.
8. Ventilators

9. Barošanas vads

10. Masas vads ar spaili

11. Strāvas vads ar elektroda turētāju

TEHNISKIE DATI:

MODELIS	42940	42941
Barošanas spriegums (vienfāzes)	230V	230V
Barošanas frekvence	50Hz	50Hz
Nominālā ieejas jauda	6,90kW	8,02kW
Nominālā ieejas strāva	30A	34,9A
Izejas strāvas diapazons	20~160A	20~180A
Nominālais darba cikls	60%-160A	30%-180A
Spriegums bez slodzes	70V	70V
Elektroda diametrs (ø) 1,6-4mm 1,6-4mm
Ierīces klase	I	I
Aizsardzības pakāpe	IP21S	IP21S
Izolācijas klase	H	H
Dzesēšanas tips Ventilators Ventilators
Izmēri (cm)	27,7x23x22	27,7x23x22
Masa brutto	4,0kg 4,1kg

Darba cikls bāzējas uz procentuālo 10 minūšu darbības laiku, kurā iekārta var strādāt ar nominālo metināšanas strāvu, bez nepieciešamības pārtraukt darbu. Atkarībā no strāvas vērtības uz iekārtas plāksnītes nolasa darba frekvences koeficientuX%. Šis koeficients norāda kāds laika posms 10 minūšu laikā ir paredzēts nepārtrauktai darbībai. Piem. X=40% nozīmē, ka pie noteiktas strāvas intensitātes (180A) 10 minūšu darba ciklā 4 minūtes nepieciešams izmantot nepārtrauktam darbam, bet 6 minūtes atpūtai. Darbības cikls X=100% nozīmē, ka iekārta var strādāt nepārtrauktā režimā, bez pārstājas.

Nepieciešams atcerėties, ka neievērojot augstāk uzrāditos norādijumus var radīt metināšanas aparāta neatgriezenisku bojājumu.

■ lerīces plāksnīte

42941			NO.
1~f1f2---			EN 60974-1
	---		20 A/20.8V~ 180A/27.2V
	Uo=70V		X(%)	60	30	100
			I2(A)	180A		127A
			U2(V)	27.2V		25V
1~50Hz	Uf=230V		I1max = 34.9 A			I1eff = 19 A
IP21S		H

42941 – metināšanas aparāta modelis;

NO – sērijas numurs;

1 f_1/f_2=·s-Vienfāzes frekvences pārveidotājs-Divu tinumu transformators-Taisngriezis;

EN 60974-1 – Norma attiecas uz ražošanu un metināšanas energijas avotu lietošanas drošību loka metināšanā un saistītos procesos;

- Loka rokas metināšanas simbols ar stieplu apvalka elektrodiem; - Lidzstrāvas simbols;

S – Selektīvās izslēgšanas simbols;

Uo – Nominālais spriegums bez slodzes;

X(%) - Darba frekvences koeficients;

I2(A) – Nominālā metināšanas strāva (ampēri);

U_2(v) – Loka spriegums (volti);

D=1\~50Hz – Vienfāzes tikla savienojums;

U1 – Elektriskā barošana;

I1max – Maks. strāva primārā kēdē

I1eff – Maks. efektivā strāva primārā kēdē;

IP21S– Korpusa drošibas klase;

H- Transformatora izolācijas klase;

SAGATAVOŠANA DARBAM:

UZMANĪBU! Visas darbības saistītas ar instalāciju kā ari metināšanas aparāta pievienošanu pie elektriskā tikla jāveic pie izslēgtas barošanas.

Pievienošanu pie elektriskā tikla jāveic kvalificētam elektriķim. Metināšana aparātu var lietot sekojošos apstākļos:

– Gaisa temperatūra no -10°C līdz +40°C;

-Gaisa mitrums 40^ ≤slant 50% ; 20^ ≤slant 90% .

lekārtu nepieciešams novietot uz atbilstošas izturības plakanas horizontālas virsmas, lai izvairitos no metināšanas aparāta bīstamas pārvietošanās vai apgāšanās.

Metināšanas aparātu nepieciešams novietot labi ventilētā telpā ar brīvu gaisa cirkulāciju, labi apgaismotā vietā, bez mitruma pieejas, tālu no viegli uzliesmojošiem priekšmetiem (min. attālums no citiem priekšmetiem 0,5m).

Pirms darba sākuma ar metināšanas aparātu nepieciešams pārbaudit barošanas vada, metināšanas pārvadu, elektrodu turētāja un materiāla spīlu tehnisko stāvokli. Nestrādās ar bojātiem. Bojātus apmanīt pret jauniem bez bojājumiem.

Metināšana laikā strāvas vadi veido stipru elektromagnētisko lauku. Elektromagnētiskā starojuma samazināšanai tos nepieciešams novietot vienu pie otra.

■ Pievienošana pie elektriskā tikla

1. Pärliecināties, ka barošanas avots pie kura tiks pieslēgts metināšanas aparāts ar saviem parametriem atbilst uz iekārtas plāksnītes uzrāditām prasībām. Maksimālo metināšanas strāvu iespējams iegūt tikai tad, kad barošanas tikls nodrošina pilnu strāvas veiktpēju.

2. Pärliecināties, ka slēdzis lesl./lzsl. (7) neatrodas ieslēgšanas stāvokli. Gadījumā, ja iespraužot kontaktdakšinu ligzdā galvenais slēdzis atrodas ieslēgtā stāvokli, var notikt nopietns negadijums.

3. Pagarinātāja izmantošanas gadījumā nepieciešams izmantot pagarinātāju piemērotu nominālai slodzei un aprikotu ar aizsargvadu. Elektrisko vadu novietot tā, lai darba laikā tas nebūtu pakļauts uz pārgriešanu, pārdegšanu vai kušanu Nelietot bojātus pagarinātājus. Nepieciešams lietot pēc iespējas išākus pagarinātājus. Izvelkot kontaktdakšinų no kontaktligzdas nevilkt aiz barošanas vada.

4. Metināšanas aparātu nepieciešams pievienot pie barošanas tikla kopā ar nulles vadu kā arī zemējumu. Nepievienot un nelietot metināšanas aparātu, ja barošanas tikls nav aprikots ar aizsargvadu.

5. Metināšanas aparāts var radīt datoru un datoru vadības iekārtu, drošības sistēmu iekārtu, mērinstrumentu, radio sakaru ierīču, radio vadības ierīču un tml. traucējumus. Nepieciešams pārliecināties, vai metināšanas aparāta instalācija neradīs citu ierīču nepareizu darbību.

■ Metināšana pārvadu pievienošana

Katram elektrodu metināšanas aparātam ir divas strāvas ligzdas apzīmētas ar atbilstošām zīmēm „+” un „-”. Šie simboli apzīmē katras konkrētās ligzdas polaritāti.

Tipveida metināšanas gadījumā ar MMA metodi metināšanas aparātu, masas spailes pārvadu (10) nepieciešams pievienot ligzdā (1) ar minusa

polaritāti ( n ), bet elektroda spailes pārvadu (11) ligzdā (2) ar plus polaritāti ( n +“). Pie kam nepieciešams atcerēties, ka tas ir vispārīgi pienēmts pievienojuma principis. Gadās daži elektrodu veidi, kuriem nepieciešama atgriezeniska metināšanas polaritāte. Labas markas metināšanas elektrodu ražotāji uz iepakojuma vienmēr uzrāda polaritāti un metināšanas strāvas intensitāti.

METINĀŠANA PROCEDŪRAS APRAKSTS:

Loka metināšana ar apvalka elektrodu tiek saukta ari par MMA metodi un tā ir vislētākā un visuniversālākā loka metināšanas metode.

MMA metodē tiek izmantots apvalka elektrods, kurš sastāv no metāla serdes pārklātas ar sapresētu apvalku. Starp elektroda galu un metināto materiālu veidojas elektriskais loks. Loka kvēlošanai ir kontakta raksturs pieskaroties ar elektroda galu pie metināmā materiāla. Elektrods küst un elektroda izkusušie metāla pilieni pārvietojas caur loku uz šķidro metināmā materiāla ezeriņu pēc atdzišanas veidojot šuvi. Metinātājs tuvinā kūstošo elektrodu uz metināmo priekšmetu tā, lai uzturētu pastāvīgu loka garumu un vienlaicīgi pārvieto tā küstošo galu pa metināšanas līniju. Kūstošais elektroda apvalks izdala gāzes, kuras aizsargā šķidro metālu no atmosfēras iedarbības, un pēc tam sarecē un uz ezeriņa virsmas veido izdedžus, kuri aizsargā recējošo metāla šuvi no apkārtējās vides iedarbības. Pēc elektroda nonemšanas no metinātā priekšmeta elektriskais loks pārstāj kvēlot un metināšanas process tiek pārtraukts. Pēc pirmās šuves kārtas uzklāšanas nepieciešams likvidēt izdedžus ar āmura palīdzību. Neklāt nākošo šuvi uz neattīrītu virsmu.

Pie metināšanas galvenajiem parametriem pieskaitām metināšanas strāvas intensitāti (regulējama, uzstāda metinātājs ar metināšanas strāvas intensitātes regulatoru (5)), elektriskā loka spriegums (regulē metinātājs ar atstarpi starp elektrodu un materiālu), metināšana ātrums (regulē metinātājs palēninot vai paārinot manuālo elektroda padevi) kā arī elektroda diametrs un tā stāvoklis attiecībā pret savienojumu.

Nemot vērā augstāk minēto metināšanas procesa gaita ir ievērojamā mērā atkarīga no metinātāja zināšanām, pieredzes, iemaṇām un prakses. letiecams priekš mazāk kvalificētiem operatoriem veikt metināšanas izmēginājumu uz nevajadzīgiem materiāla gabaliem. Pirms darba sākuma nepieciešams obligāti veikt visas augstāk minētās darbības. īpašu uzmanību pievērst uz visiem darba drošības un darba vietas sagatavošanas elementiem, metināšanai paredzētā materiāla tīrīšanu kā arī darbam nepieciešamā aprikojuma sagatavošanu.

DARBS:

■ Materiāla sagatavošana metināšanai

Materiālu paredzētu metināšanai attīrit šuves veidošanas un materiāla spailu stiprināšanas vietās. Rūsu, krāsu, laku un tamlīdzīgus netīrumus tīrīt ar drāšu birsti, smilšpapīru vai attaukojot kīmiski. Rokas metināšanas elementiem veikt tīrīšanu apm. 25 mm platumā.

Visāda veida materiāla piesārnojumus nepieciešams likvidēt, par cik metināšanas laikā tie veido lielu daudzumu gāzu un oksīdu izdališanos, un papildus ir šuves izturības samazināšanas iemesls.

■ Metināšana

Metināšanas aparāti ir aprīkoti ar vienfāzes transformatoru un ir piemēroti maînstrāvas metināšanai ar apvalka elektrodiem, kuru diametru izvēlas saskaņā ar šinī apkalpošanas instrukcijā uzrādītiem tehniskiem datiem.

Pēc visu elektrisko savienojumu pārbaudes metināšanas un galvenās sistēmā kēdē nepieciešams rīkoties sekojoši:

1. lelikt elektroda nepārklāto daļu elektrodu turētāja spīlē (11).

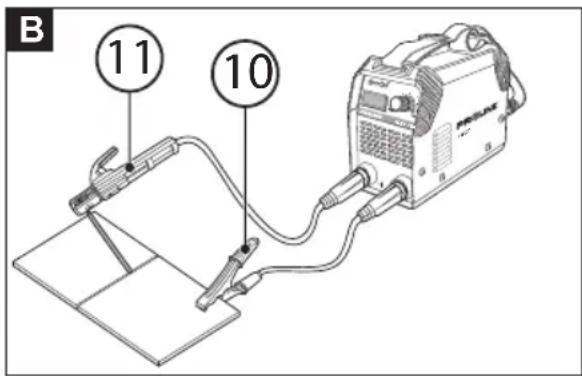

2. Piestiprināt pārvada masas spaili (10) uz metināmo materiālu (skat. zīm.B).

UZMANĪBU! Nepieciešams pievērst sevišku uzmanību, lai būtu labs kontakts ar metināmo priekšmetu – tā virsma nevar būt krāsota, sarūsēta vai nemetāla.

1. leslēgt metināšanas aparātu arslēdzi (7) un regulēt strāvas intensitāti ar regulatoru (5) saistībā ar izmantotā elektroda diametru:

Elektrods ∅1.6mm: strāva 20-40A

Elektrods ∅2.0 mm: strāva 40-65A

Elektrods ∅2.5 mm: strāva 65-95A

Elektrods ∅3.2mm: strāva 95-125A

Elektrods ∅4.0 mm: strāva 125-150A

1. Turot metinātāja masku sejas priekšā nepieciešams parīvēt elektrodi pa metināmo materiālu līdzīgi kā aizdedzina sērkocīņu. Tas ir pareizs veids kā iekvēlot elektrisko loku. Loks vienmēr iekvēlosies šuves zonā, kuru nepieciešams uzklāt.

UZMANIBU! Nedrikst ar elektrodu sist pa metināmo materiālu, par cik var sabojāt elektroda apvalku un radīt loka aizdedzināšanas grūtības.

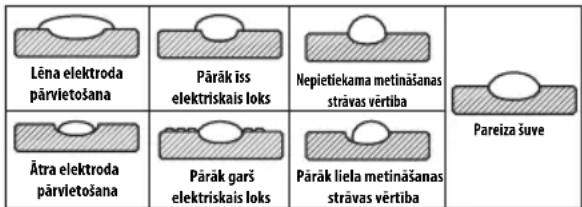

1. Uzreiz pēc loka aizdegšanās ieteicams saglabāt attālumu no šuves, kurš ir vienāds ar elektroda diametru. Metināšanas procesā vienmērīgas šuves izveidošanai nepieciešams pastāvīgi uzturēt to pašu attālumu starp šuvi un elektroda uzgali. Nepieciešams arī atcerēties, elektroda ass slīpums

metināšanas virzienā sastāda apmēram 20/30 grādu (skat.zīm. C).

1. Metināšanas beigās nepieciešams nedaudz atliekt elektrodi, lai metināšanas ezeriņš vienmērīgi aizpildītos ar škīdro metālu, un pēc tam elektrodi strauji pacelt uz augšu.

UZMANĪBU! Izlietoto elektrodu noņemšanai un tikko sametināto priekšmetu pārvietošanai nepieciešams vienmēr lietot knaibles. levērot ,lai

pēc metināšanas elektroda turētāju nolikt uz izolācijas paliktna.

Izdedžu slāni no šuves nepieciešams likvidēt tikai pēc atdzišanas.

Ja turpinās metināšana uz nepabeigtās šuves, tad elektroda pieskaršanās vietā vispirms nepieciešams likvidēt izdedžu slāni.

Pēc metināšanas pārliecināties, ka elektroda skava ir atvienota no elektroda.

■ Termiskā aizsardzība

Pārāk intensīva un ilglaicīga metināšanas aparāta darba gadījumā ieslēdzas aizsardzības sistēma. To signalizē termiskās aizsardzības darbības signalizācijas dzeltenā diode (4) (zīm. A).

Metināšana aparāta ventilators joprojām darbojas dzesējot metināšanas sistēmas vadības elementus. Pēc kāda laika, atkarībā no apkārtējās temperatūras, diode nodziest. Metināšanu var turpināt.

■ Elektrodu izvěle

Elektroda diametra un tā tipa izvēle priekš metinātā materiāla ir ħoti svarīgs parametr's pareizai metināšanas operācijas izpildei. Elektroda diametram ir noteicoša ietekme uz šuves formu un iekausēšanas dzilumu. Elektroda diametra palielināšana, pie strāvas pastāvīgas intensitātes samazina iekausēšanas dzilumu un palielina šuves platumu. Metināšanas darbiem var izmantot dažādu ražotāju tirgū pieejamos apvalka elektrodus. Nedrīkst pārsniegt norādītos un pieļaujamos parametrus, optimālai šuves formas izveidei nepieciešams izvēlēties atbilstošu elektrodu diametru.

Elektrodu garums ir atkarīgs no diametra un tas sastāda: priekš elektrodiem ar diametru 2,5mm; 250 - 300 - 350 mm, bet priekš elektrodiem ar diametru 3,2 mm; 300 - 350 - 400 - 450 mm.

Elektroda diametrs ir atkarīgs no metināmā materiāla biezuma, šuves veida un tml.

Nepieciešams arī atcerēties par atbilstošu apvalka izvēli, jeb elektroda tipu piemērot metināmā materiāla markai un izveidotās šuves veidam. Pilns elektrodu īpašību klāsts ir uzrādīts ražotāju izstrādātos tehniskos raksturojumos. Šajos raksturojumos uzrādīti visi dati: elektroda apzimējums, apvalka tips, elektroda pielietojums, metināšanas stāvoklis, metināšanas strāvas tips un intensitāte atkarībā no elektroda diametra, elektroda pievienojumu polaritātes, nepieciešamās metināšanas siltuma darbības, elektrodu žāvēšanas un glabāšanas apstākļi.

■ Šuvju parametri

Metināšanas laikā nepieciešams pievērst uzmanību, lai loks nebūtu pārāk garš, par cik tas rada lielas šlakatas un šuves ne hermētiskumu vai tās plīšanu, kā arī lai nebūtu pārāk īss, par cik elektrods limēsies pie metināmā materiāla virsmas.

GLABĀŠANA UN KONSERVĀCIJA:

Metināšanas aparātu nepieciešams glabāt bērniem nepieejamā vietā, tīru, sargāt no mitruma un putekliem. Glabāšanas apstākliem jāizslēdz mehānisko bojājumu iespēju kā ari atmosfēras apstāklu iedarbību.

■ Tekošas apkalpošanas darbības

UZMANĪBU! Pirms tīrīšanas un konservācijas darbu sākuma nepieciešams pārliecināties, ka ierīce ir atvienota no barošanas avota.

Droša un razīga darba nodrošināšanai, metināšanas aparāts un ventilācijas atveres nepieciešams uzturēt tīras.leteicams tīrīt ierīci tieši pēc katras lietošanas.

Ārējās plastmasas daļas var tīrīt ar mitru drānu un maigu tīrišanas lidzekli. NEKAD nedrikst lietot škīdinātājus – tie var sabojāt no plastmasas izgatavotās ierīces daļas. Nepieciešams uzmanīties, lai ierīces iekspusē neiekļūtu ūdens.

Katru reizi pārbaudīt metināšanas aparāta tehnisko stāvokli. Kontrolēt vai strāvas vadi nav bojāti un tiem nav nekādas mehānisko bojājumu pazīmes. Pārbaudīt abu skavu tehnisko stāvokli. Pārbaudīt barošanas vada stāvokli. Jebkādu bojājumu atklāšanas gadījumā tos likvidēt.

Pie katras izdevības, it īpaši pēc darba beigām attīrīt metināšanas aparāta dzesēšanas sistēmas ventilatora gaisa ieplūdi. Šo darbību vislabāk veikt ar saspiesto gaisu.

Abas strāvas pārvadu skavas uzturēt tīras.

TRANSPORTS:

Iekārtu transportēt un glabāt oriģinālā iepakojumā, kurš sargā no putekļu un smalko objektu iekļūšanas. It īpaši nepieciešams nodrošināt ventilācijas atveres. Smalkie elementi, kuri iekļūst korpusa iekšpusē var sabojāt aparāts.

APKÄRTËJÄS VIDES AIZSARDZİBA:

UZMANĪBU: Uzrādītais simbols nozīmē, ka aizliegts novietot nolietoto ierīci kopā ar citiem atkritumiem (iespējams naudas sods). Bīstamās sastāvdaļas, kuras atrodas elektriskās ierīcēs negativi ietekmē uz apkārtējo vidi un cilvēku veselibu.

Mājsaimniecībām jāņem dalība nolietoto ieriču atgūšanā un atkārtotā izlietošanā (reciklingā). Polijā un Eiropā tiek radita vai jau pastāv nolietot ieriču savākšanas sistēma, kura ietvaros visiem augstāk minēto ieriču pārdošanas punktiem ir pienākums pieņemt nolietotās ierīces. Bez tam pastāv augstāk minēto ieriču savākšanas punkti.

RAŽOTĀJS:

Profix SIA

Marywilska iela 34

Šī ierīce ir saskaņā ar valsts un Eiropas normām, ka ari drošības prasībām.

UZMANĪBU! Visāda veida remontus veic kvalificēt personāls, lietojot oriģinālas rezerves daļās.

POTENCIĀLĀS PROBLĒMAS UN TO ATRISINĀŠANAS VEIDI:

Iekārtas nepareizas darbības gadījumā, pirms metināšanas aparāta izsūtišanas uz servisu, nepieciešams pārbaudīt galveno avāriju sarakstu un mēgināt patstāvīgi to likvidēt.

PROBLĖMA IESPĖJAMAIS IEMESLS	PROBLĖMAS RISINĀJUMS
Barošanas indikators nedeg,ventilators nedarbojas, izejā nav strāvas.	Barošanas vads ir slikti pievienots vai bojāts.	lespraust kontaktdakšinų dziljāk, pārbaudit barošanas vadu.
	Kontaktligzdā nav tīkla sprieguma.	Pārbaudit spriegumu kontaktligzdā vai nav iedarbojies drošinātājs.
	Bojāts slēdzis.	Metināšanas aparātu nodot servisā.
Barošanas indikators deg, ventilators nedarbojas, izejā nav strāvas.	Tīkla spriegums zemāks par 230 V. lelikt kontaktdakšinų 230 V ~ 50 Hz sprieguma barošanas ligzdā.
	lekārta var atrasties avārijas režimā. lekārtu izslēgt uz 2-3 min un atkārtoti ieslēgt.
Termiskās aizsardzības indikators (diode) nedeg, izejā nav strāvas.	Bojāti vai slikti pievienoti viens vai abi strāvas pārvadi: elektrodu turētāji vai saspiežamās spīles.	Pārbaudit abus pārvadus un to savienojumus. Pareizi saspiest vai nepieciešamības gadījumā apmainit.
Termiskās aizsardzības indikators (diode) deg, izejā nav strāvas.	Iedarbojās termiskās aizsardzības sistēma. lekārtu atdzesēt un atkārtot mēginājumu.
Loks nekvēlo. Nav pareizs atgriezen	iskā pārvada skavaskontakts.	Salabot skavas kontaktu
Loks ir pārāk garš un neregulārs. Pārāk augsta metināšanas strāva.		Samazināt metināšanas strāvas vērtību.
Loks ir pārāk īss.	Pārāk zema metināšanas strāva.	Palielināt metināšanas strāvas vērtību.
