Typ produktu	Spawarka inwertorowa DC MMA
Model	MMA 160 42940
Napięcie zasilania	230V ~, 50 Hz, jednofazowe
Znamionowy prąd wejściowy	30 A
Znamionowa moc wejściowa	6,90 kW
Zakres prądu wyjściowego	20–160 A
Znamionowy cykl pracy	60% przy 160 A
Napięcie bez obciążenia	70 V
Średnica elektrody	1,6–4 mm
Wymiary (szer. × wys. × gł.)	27,7 × 23 × 22 cm
Masa brutto	4,0 kg
Klasa narzędzia	I
Stopień ochrony	IP21S
Klasa izolacji	H
Typ chłodzenia	Wentylator
Funkcje zabezpieczeń	Zabezpieczenie termiczne (sygnalizacja żółtą diodą), wskaźnik zasilania (zielona dioda)
Zawartość zestawu	Spawarka, przewód masowy (1,2 m z zaciskiem 200 A), przewód prądowy (1,8 m z uchwytem elektrody 200 A), instrukcja obsługi, karta gwarancyjna
Czyszczenie i konserwacja	Czyścić wilgotną szmatką; nie używać rozpuszczalników; przedmuchać otwory wentylacyjne sprężonym powietrzem
Warunki przechowywania	Miejsce suche, chłodne, niedostępne dla dzieci, z dala od wilgoci i pyłu
Bezpieczeństwo użytkowania	Obowiązkowe stosowanie rękawic, maski, odzieży ochronnej; nie używać w wilgotnych pomieszczeniach; odłączać od sieci przed konserwacją
Serwis i naprawy	Wykwalifikowany personel, oryginalne części zamienne; autoryzowany serwis
Informacje ogólne	Producent: PROFIX Sp. z o.o., ul. Marywilska 34, 03-228 Warszawa; zgodność z EN 60974-1

Często zadawane pytania - MMA 160 42940 PROLINE

Jak podłączyć przewody spawalnicze?

Przewód masowy (10) podłącz do gniazda oznaczonego – (ujemny), a przewód uchwytu elektrody (11) do gniazda + (dodatni). W przypadku niektórych elektrod biegunowość może być odwrotna – sprawdź zalecenia producenta elektrody.

Co zrobić, gdy zaświeci się żółta dioda zabezpieczenia termicznego?

Żółta dioda sygnalizuje przegrzanie urządzenia. Odczekaj, aż wentylator ostygnie – po zgaśnięciu diody można kontynuować spawanie. Jeśli problem powtarza, zmniejsz cykl pracy lub prąd spawania.

Jaki prąd ustawić dla elektrody o średnicy 2,5 mm?

Dla elektrody ∅2,5 mm zalecany prąd spawania wynosi 65–95 A. Ustaw pokrętłem regulacji (5) w tym zakresie.

Dlaczego łuk nie zapala się?

Sprawdź, czy zacisk masowy ma dobry kontakt z materiałem (powierzchnia musi być czysta i metalowa) oraz czy elektroda jest prawidłowo zamocowana w uchwycie. Upewnij się, że włącznik (7) jest w pozycji ON i świeci zielona dioda zasilania.

Jak prawidłowo zajarzyć łuk?

Przyłóż koniec elektrody do materiału i przeciągnij go jak zapalanie zapałki. Trzymaj maskę ochronną. Po zapaleniu utrzymuj odległość elektrody od spawu równą średnicy elektrody.

Czy mogę spawać w deszczu lub wilgotnym pomieszczeniu?

Nie. Używanie spawarki w deszczu, śniegu lub pomieszczeniach o dużej wilgotności grozi porażeniem prądem. Zawsze pracuj w suchym, dobrze wentylowanym miejscu.

Jak czyścić spawarkę?

Przed czyszczeniem odłącz urządzenie od sieci. Zewnętrzne części przecieraj wilgotną szmatką z łagodnym środkiem czystości – nie używaj rozpuszczalników. Otwory wentylacyjne przedmuchaj sprężonym powietrzem.

Co oznacza cykl pracy 60%?

Przy prądzie 160 A spawarka może pracować ciągle przez 6 minut w ciągu 10‑minutowego cyklu, a pozostałe 4 minuty musi odpoczywać (studzić). Przekroczenie tego czasu grozi uszkodzeniem.

Jakie elektrody mogę stosować?

Można używać elektrod otulonych o średnicach 1,6–4 mm. Dobór rodzaju elektrody zależy od spawanego materiału – sprawdź zalecenia producenta elektrod.

Gdzie mogę naprawić spawarkę?

Naprawy powinny być wykonywane przez wykwalifikowany personel z użyciem oryginalnych części. Skontaktuj się z autoryzowanym serwisem lub producentem (PROFIX Sp. z o.o.).

INSTRUKCJA OBSŁUGI MMA 160 42940 PROLINE

Oryginalna instrukcja obsługi

SPAWARKA INWERTOROWA DC MMA....3

cs

Návod na obsluhu

SVAŘOVACÍ INVERTOR DC MMA 9

LT

Naudojimo instrukcija

INVERTERINIS SUVIRINIMO APARATAS DC MMA .....15

LV

Lietošanas instrukcija

INVERTORA METINĀŠANAS APARĀTS DC MMA......21

RU

Instrukcja oryginalna

OSTRZEŻENIE! Uruchomienia, instalacji i eksploatacji spawarek inwertorowych, można dokonać tylko po dokładnym zapoznaniu się z niniejszą instrukcją obsługi. Nieprzestrzeganie zaleceń zawartych w tej instrukcji może narazić użytkownika na poważne obrażenia ciała, śmierć lub uszkodzenia samego urządzenia.

Podczas pracy spawarką zaleca się zawsze przestrzegać podstawowych zasad bezpieczeństwa pracy, w celu uniknięcia wybuchu pożaru, porażenia prądem elektrycznym lub obrażenia mechanicznego.

Zachowaj instrukcje do ewentualnego przyszłego wykorzystania.

I. OGÓLNE WARUNKI BEZPIECZEŃSTWA UŻYTKOWANIA:

1. Niniejszy sprzęt nie jest przeznaczony do użytkowania przez osoby o ograniczonej zdolności fizycznej, czuciowej lub psychicznej. (Np. drewno, Osoby niepełnoletnie lub osoby nie mające doświadczenia i znajomości sprzętu nie mogą obsługiwać spawarek inwertorowych, chyba że odbywa się to w celach szkoleniowych zgodnie z instrukcją użytkowania sprzętu i pod nadzorem instruktora zawodu odpowiadającego za ich bezpieczeństwo.
   UWAGA: Sprawność reagowania może ulec upośledzeniu na skutek spożycia alkoholu, zażywania leków i narkotyków, także w orób, gorączki i zmeczenia. W takich wypad- y zrezygnować z wykorzystania spawarki.
2. W miejscu pracy należy utrzymywać porządek i dobre oświetlenie. Nieporządek i złę oświetlenie przyczyniają się do wypadków.
3. Stanowisko pracy powinno być odpowiednio wentylowane i wyposażone w wyciąg wentylacyjny. Nie wolno spawać w zamkniętych pomieszczeniach.
   W procesie spawania wytwarzane są szkodliwe opary i gazy niebezpieczne dla zdrowia. Unikać wdychania tych oparów i gazów. Należy systematycznie sprawdzać wpływ wytwarzanych gazów na użytkownika, aby uniknąć zatrucia.
4. Podłączenie przewodów elektrycznych powinno odbywać zgodnie z obowiązującym prawem oraz zasadami bezpieczeństwa przez wykwalifikowanego elektryka.
5. Dana spawarka jest przeznaczona do podłączenia do sieci zasilającej, która posiada fazę zero oraz uziemienie. Należy upewnić się czy gniazdko sieci zasilającej jest poprawnie podłączone z uziemieniem.
6. Każdorazowo, przed rozpoczęciem pracy spawarką, należy kontrolować stan przewodu zasilającego, przewodów spawalniczych, uchwytów elektrod i pozostałych stosowanych przewodów prądowych. Nie pracować uszkodzonymi. Uszkodzone wymienić na wolne od wad.
7. W czasie pracy należy stosować środki ochrony osobistej: fartuch spawalniczy, odzież ochronną, rękawice spawalnicze, maskę spawalniczą i odpowiednie obuwie o antypoślizgowej podeszwie.

8. Stosować okulary ochronne podczas oczyszczania spoiny.

9. Nie należy spawać na materiałach, które były wcześniej czyszczone rozpuszczalnikami zawierającymi chlor oraz materiałach pokrytych farbą, zanieczyszczonych błotem, olejem lub materiałach galwanizowanych.

10. Zabronione jest użytkowanie spawarki w miejscach, w których znajdują się ciecze łatwopalne lub gazy.
11. Nie wolno przeprowadzać jakiekolwiek prac spawalniczych na kontenerach, zbiornikach, rurach, które zawierają (zawierały) w sobie płynne lub występujące w postaci gazu łatwopalne środki. Takie pojemniki lub zbiorniki winny być przepłukane przed spawaniem w celu usunięcia łatwopalnych cieczy.
12. Nie wolno spawać zbiorników pod ciśnieniem. Grozi to wybuchem.
13. Iskry powstające podczas spawania mogą powodować pożar, wybuch i oparzenia nieosłoniętej skóry. Podczas spawania należy mieć na sobie rękawice spawalnicze i ubranie ochronne. Należy usuwać lub zabezpieczać wszelkie łatwopalne materiały i substancje

, ściermiedcą pracy Sprzęt przeciwpożarowy (koce gaśnicze i gaśnice proszkowe lub śniegowe) powinien być usytuowany w pobliżu stanowisku pracy w widocznym i łatwo dostępnym miejscu.

1. Stanowisko spawalnicze powinno być oddzielone ekranem ochronnym.
2. Nie wolno używać spawarki w pomieszczeniach o dużej wilgotności oraz podczas opadów deszczu lub śniegu. Grozi to porażeniem prądem.
3. Zabronione jest umieszczanie spawarki na podłożu pochyłym, niestabilnym lub sypkim.
4. Podczas pracy nie dotykać części uziemionych jak kaloryfery, przewody wodne, chłodziarki itp.
5. Podczas wykonywania prac spawalniczych niedopuszczalne jest zawieszanie przewodów i węży spawalniczych na ramionach lub kolanach oraz prowadzenie ich bezpośrednio przy innych częściach ciała.
6. Spawarkę należy włączać do sieci zasilającej jedynie na czas pracy. Po włączeniu zasilania w miejscu pracy nie mogą przebywać osoby niepowołane. Urządzenie jest szczególnie niebezpieczne dla dzieci, dlatego należy dołożyć szczególnej troski, by urządzenie było absolutnie niedostępne dla dzieci.
7. Zabronione jest użytkowanie urządzenia niezgodnie z jego przeznaczeniem. Nie stosować spawarki do rozmrażania rur.
8. Zawsze należy wyjąć wtyczkę z gniazdka zasilającego przed podłączeniem przewodów albo przeprowadzeniem innych czynności konserwacyjnych lub remontowych.
9. Nie demontować obudowy urządzenia.
10. Sprawdzać każdorazowo przed uruchomieniem urządzenia stan osłon i wszelkich elementów bezpieczeństwa pracy. Nie pracować z uszkodzonymi, wymienić na wolne od wad.
11. Przewód zasilający oraz ewentualnie zastosowany przedłużacz chronić przed nadmiernym ciepłem, olejami oraz ostrymi krawędziami. Nie pracować, gdy przedłużacz jest zwinięty.

12. Przedłużacz stosowany przy pracy powinien zapewniać swobodną eksploatację, a długość przewodu powinna być tak dobrana by jego

13. Nie ciągnąć za przewód przyłączeniowy w celu odłączenia wtyczki z gniazdka.

14. Przed rozpoczęciem spawania należy unieruchomić obrabiany materiał za pomocą ścisków lub imadła.

15. Podczas pracy przyjąć pozycję wykluczającą przewrócenie się. Stać pewnie.

16. Należy dbać o odpowiednią izolację elektrody, spawanego detalu oraz blisko usytuowanych przedmiotów metalowych. W tym celu należy używać specjalnych rękawic, odzież ochronną, pokrywę izolacyjną lub dywaniki, stosować wysokie buty izolacyjne.

17. Przed pierwszym podłączeniem spawarki należy sprawdzić, czy napięcie zasilające odpowiada oznaczeniu na tabliczce znamionowej urządzenia. Gniazdko zasilające musi być wyposażone w styk ochronny.

18. Urządzenia spawalnicze wytwarzają wysokie napięcie. Nie dotykać uchwytu spawalniczego, podłączonego materiału spawalniczego, gdy urządzenie jest włączone do sieci. Wszystkie elementy tworzące obwód prądu spawania mogą powodować porażenie elektryczne, dlatego powinno się unikać dotykania ich gołą ręką ani przez wilgotne lub uszkodzone ubranie ochronne. Nie wolno pracować na mokrym podłożu, ani korzystać z uszkodzonych przewodów spawalniczych.

19. SPAWANE MATERIAŁY MOGA POPARZYĆ: Nigdy nie dotykać spawanych elementów niezabezpieczonymi częściami ciała. Podczas dotykania i przemieszczania spawanego materiału, należy zawsze stosować rękawice spawalnicze i szczypce.

20. PROMIENIE ŁUKU MOGA POPARZYĆ: Niedozwolone jest bezpośrednie patrzenie nieosłoniętymi oczyma na łuk spawalniczy. Zawsze stosować maskę lub przyłbicę ochroną z odpowiednim filtrem. Chronić nieosłonięte części ciała odpowiednią odzieżą ochronną wykonaną z niepalnego materiału. Osoby postronne znajdujące się w pobliżu chronić przy pomocy niepalnych, pochłaniających promieniowanie ekranów.

21. Zabronione jest pozostawianie podłączonego do sieci urządzenia bez dozoru. Każdorazowo po zakończeniu pracy obowiązkowo odłączyć wtyczkę od sieci zasilającej.

22. UWAGA! Proces spawania tak samo jak i prąd elektryczny płynący przez przewody spawalnicze, wytwarzają pole elektromagnetyczne, które może zakłócać pracę rozruszników serca, a także pracę znajdujących się w pobliżu urządzeń elektrycznych. Osoby posiadające aparaty zapewniające funkcje życiowe (np. regulator częstotliwości pracy serca, respirator itd.) powinny skonsultować się z lekarzem przed pojawianiem się w strefach spawania. Wyżej wymienionym osobom również nie zaleca się korzystania ze spawarki.

23. UWAGA: Urządzenie oparte na podzespołach elektronicznych. Szlifowanie i cięcie metali w pobliżu spawarki może powodować zanieczyszczenie opiłkami wnętrza urządzenia, doprowadzając tym samym do jego uszkodzenia.

Wyżej wymienione uszkodzenie nie podlega naprawie gwarancyjnej!

W przypadku konieczności pracy w takim środowisku, należy dokonywać czyszczenia urządzenia przez przedmuchanie wnętrza spawarki sprężonym powietrzem.

PRZEZNACZENIE I BUDOWA URZĄDZENIA:

Spawarki inwertorowe są produktami technologicznie zaawansowanymi, przeznaczonymi do spawania łukowego elektrodą otuloną (metoda MMA - Manual Metal Arc Welding). Spawarki inwertorowe są nowym rodzajem spawarek generujących niezbędne wartości prądowe za pomocą układów elektronicznych. Cechują je niewielkie rozmiary, niska waga, znaczna sprawność, szeroki zakres zastosowania, bardzo dobre efekty spawania i znaczna mobilność transportowa.

Spawarki inwertorowe przeznaczone są do spawania ręcznego elektrodami otulonymi takich materiałów jak stale stopowe, konstrukcyjne oraz żeliwa. Mogą one pracować z zastosowaniem elektrod o średnicach od 1,6 mm do 4 mm w zależności od zadanego prądu spawania, potrzeb i rodzaju wykonywanej operacji za pomocą spawarki. Spawarki przystosowane są do zasilania o napięciu 230V \~, 50/60 Hz (jednofazowe).

Urządzenia powinny być eksploatowane zgodnie z Rozporządzeniem Ministra Gospodarki z dnia 27.04.2000 r. w sprawie bezpieczeństwa i higieny pracy przy pracach spawalniczych (Dz. U. Nr 40 poz 470).

UWAGA! Każde użycie urządzenia niezgodne z przeznaczeniem jest zabronione i powoduje utratę gwarancji oraz brak odpowiedzialności producenta za powstałe w wyniku tego szkody.

Obsługa serwisowa i naprawy tych urządzeń mogą być prowadzone przez wykwalifikowany personel, z zachowaniem warunków bezpieczeństwa pracy obowiązujących dla urządzeń elektrycznych.

Jakiekolwiek modyfikacje urządzenia dokonane przez użytkownika zwalniają producenta z odpowiedzialności za uszkodzenia i szkody wyrządzone użytkownikowi i otoczeniu.

Pomimo stosowania zgodnego z przeznaczeniem nie można całkowicie wyeliminować określonych czynników ryzyka resztkowego. Ze względu na konstrukcję i budowę urządzenia mogą wystąpić następujące niebezpieczeństwa:

• Poparzenia;
• Zatrucia gazami, spalinami lub oparami;
• Uszkodzenia wzroku;
• Wzniecenia pożaru;
• Porażenia prądem elektrycznym;
• Negatywnego oddziaływania pola elektromagnetycznego na zdrowie spawacza.

Kompletacja

• Spawarka inwertorowa - 1 szt.
• 1 szt. Przewód masowy 1,2 m z zaciskiem 200 A
• 1 szt. Przewód prądowy 1,8 m z uchwytem elektrody 200 A
• Instrukcja obsługi - 1 szt.
• Karta gwarancyjna - 1 szt.

■ Elementy urządzenia (patrzys: A):

Numeracja elementów urządzenia odnosi się do przedstawienia graficznego umieszczonego na stronie 2 instrukcji obsługi:

1. Gniazdo przewodu prądowego (−)
2. Gniazdo przewodu prądowego (+)
3. Sygnalizacja zasilania (zielona)
4. Sygnalizacja zabezpieczenia termicznego (żółta)
5. Pokrętło regulacji natężenia prądu spawania
6. Pasek do przenoszenia
7. Włącznik/wyłącznik

8. Wentylator

9. Przewód zasilający

10. Przewód masowy z zaciskiem
11. Przewód prądowy z uchwytem elektrody

DANE TECHNICZNE:

MODEL	42940	42941
Napięcie zasilania (jednofazowe)	230V	230V
Częstotliwość zasilania	50Hz	50Hz
Znamionowa moc wejściowa	6,90kW	8,02kW
Znamionowy prąd wejściowy	30A	34,9A
Zakres prądu wyjściowego	20~160A	20~180A
Znamionowy cykl pracy	60%-160A	30%-180A
Napięcie bez obciążenia	70V	70V
Średnica elektrody (ø) 1,6-4mm 1,6-4mm
Klasa narzędzia	I	I
Stopień ochrony	IP21S	IP21S
Klasa izolacji	H	H
Typ chłodzenia Wentylator Wentylator
Wymiary (cm)	27,7x23x22	27,7x23x22
Masa brutto	4,0kg 4,1kg

Cykl pracy bazuje na procentowym podziale 10 minut na czas, w którym urządzenie może spawać na znamionowej wartości prądu spawania, bez konieczności przerywania pracy. W zależności od wielkości prądu na tabliczce znamionowej aparatu odczytuje się współczynnik częstotliwości pracy X%. Współczynnik ten pokazuje jaki odstęp czasu w przeciągu 10 minut jest przeznaczony do ciągłej pracy. Np. X = 40% oznacza, iż przy określonym natężeniu prądu (180A) w ciągu 10 minutowego cyklu pracy 4 minuty należy przeznaczyć do ciągłej pracy, 6 minut na odpoczynek. Cykl pracy X = 100% oznacza, że urządzenie może pracować w sposób ciągły, bez przerw.

Trzeba pamiętać, iż niezastosowanie się do powyższej wskazówki może doprowadzić do trwałego uszkodzenia spawarki.

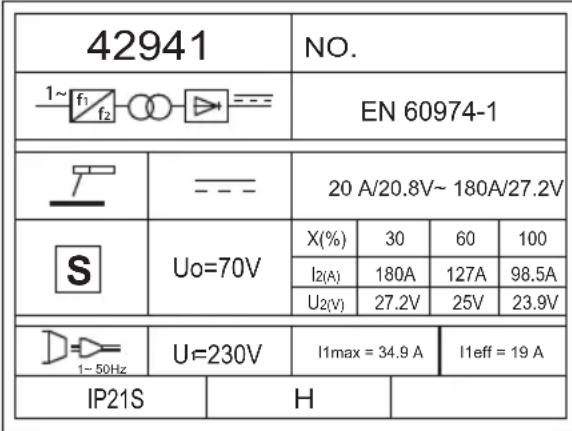

■ Tabliczka znamionowa

Dane techniczne oraz symbole charakteryzujące rodzaj pracy oraz wykorzystanie, pokazane są na górnym lub dolnym panelu aparatu spawalniczego i należy rozumieć je następująco:

42941 - model spawarki;

NO – numer seryjny;

1f_12 — Jednofazowy przekształtnik częstotliwości - Transformator dwuuzwojeniowy- Prostownik;

EN 60974-1 – Norma dotycząca produkcji i bezpieczeństwa użytkowania spawalniczych źródeł energii do spawania łukowego i procesów pokrewnych;

– Symbol spawania łukowego ręcznego elektrodami otulonymi pręcikowymi; – Symbol prądu stałego;

S – Symbol wyłącznika selektywnego;

Uo – Znamionowenapięcie bezobciążenia;

X(%) – Współczynnik częstotliwości pracy;

I2(A) – Znamionowy prąd spawania (amper);

U2(v) – Napięcie łuku (wolt);

D=1\~50Hz – Przyłącze sieciowe jednofazowe;

U1 – Zasilanie elektryczne;

I1max – Maks. prąd w obwodzie pierwotnym;

I1eff – Maks. efektywny prąd w obwodzie pierwotnym;

IP21S– Klasa bezpieczeństwa obudowy;

H– Klasa izolacji transformatora;

PRZYGOTOWANIE DO PRACY:

UWAGA! Wszystkie czynności związane z instalacją oraz podłączeniem spawarki do sieci elektrycznej powinny odbywać się przy wyłączonym zasilaniu.

Podłączenie do sieci elektrycznej powinno odbywać się przez wykwalifikowanego elektryka.

Spawarka może być eksploatowana w następnych warunkach:

- Temperatura powietrza od -10°C do +40°C;

-Wilgotność powietrza 40°C ≤ 50%; 20°C ≤ 90%.

Urządzenie należy umieścić na płaskiej powierzchni horyzontalnej z odpowiednią wytrzymałością, aby uniknąć niebezpiecznych przesunięć spawarki lub jej przewrócenia.

Spawarka powinna być ustawiona w dobrze wentylowanym pomieszczeniu ze swobodną cyrkulacją powietrza, w miejscu dobrze oświetlonym, bez dostępu wilgoci, z dala od łatwopalnych przedmiotów (min. odległość od innych przedmiotów 0,5m).

Przed rozpoczęciem pracy spawarką należy sprawdzić stan przewodu zasilającego, przewodów spawalniczych, uchwytu elektrod i zacisku materiału. Nie pracować uszkodzonymi. Uszkodzone wymienić na wolne od wad.

W czasie spawania przewody prądowe wytwarzają silne pole elektromagnetyczne. W celu zmniejszenia promieniowania elektromagnetycznego należy je ułożyć blisko siebie.

■ Podłączenie do sieci elektrycznej

1. Upewnić się czy źródło zasilania, do którego ma być podłączona spawarka, odpowiada swoimi parametrami wymaganiom podanym na tabliczce znamionowej. Maksymalny prąd spawania jest możliwy do osiągnięcia jedynie gdy sieć zasilająca zapewnia pełną wydajność prądową.

2. Upewnić się, czy włącznik/wyłącznik (7) nie jest ustawiony w położeniu włączenia. W przypadku włożenia wtyczki do gniazdka, w

sytuacji gdy włącznik główny jest w położeniu włączenia, może dojść do poważnego wypadku.

1. W przypadku korzystania z przedłużaczy należy użyć przedłużacza przystosowanego do nominalnego obciążenia i wyposażonego w przewód ochronny. Przewód elektryczny ułożyć tak, aby w czasie pracy nie był narażony na przecięcie, przepalenie lub stopienie. Nie używać uszkodzonych przedłużaczy. Należy stosować możliwie najkrótszy przedłużacz. Nie ciągnąć za kabel zasilający wyjmując wtyczkę z gniazdka.
2. Spawarkę należy podłącać do sieci zasilającej wraz z zerowym przewodem oraz uziemieniem. Nie podłącać i nie użytkować spawarki, jeżeli sieć zasilająca nie posiada przewodu ochronnego.
3. Spawarka może zakłócać pracę komputerów i urządzeń sterowanych komputerowo, urządzeń systemów bezpieczeństwa, sprzętu pomiarowego, sprzętu łączności radiowej, urządzeń sterowanych drogą radiową itp. Należy upewnić się, że zainstalowanie spawarki nie będzie powodować niepoprawnej pracy innych urządzeń.

■ Podłączenie przewodów spawałniczych

Każda spawarka elektrodowa, posiada dwa gniazda prądowe oznaczone odpowiednio znakami „+” oraz „-”. Symbole te oznaczają biegunowość przypadająca na dane gniazdo.

W przypadku typowego spawania spawarką MMA, przewód uchwytu masowego (10) należy podłączyć do gniazda (1) z biegunowością ujemną („-“), a przewód uchwytu elektrody (11) do gniazda (2) z biegunowością dodatnią („+“). Przy czym należy pamiętać, że jest to zasada ogólna. Zdarzają się niektóre rodzaje elektrod, wymagające odwrotnej biegunowości spawania. Dobrzy producenci elektrod spawalniczych, podają zawsze na opakowaniu wymagania dotyczące biegunowości i natężenia prądu spawania.

OPIS PROCEDURE SPAWANIA:

Spawanie łukowe elektrodą otuloną nazywane jest również metodą MMA i jest to najstarsza i najbardziej uniwersalna metoda spawania łukowego.

W metodzie MMA wykorzystywana jest elektroda otulona, która składa się z metalowego rdzenia pokrytego sprasowaną otuliną. Pomiedzy końcem elektrody a spawanym materiałem wytwarzany jest łuk elektryczny. Zajarzenie łuku ma charakter kontaktowy poprzez dotknięcie końca elektrody do materiału spawanego. Elektroda topi się i krople stopionego metalu elektrody przenoszone są poprzez łuk do płynnego jeziorka spawanego metalu tworząc po ostygnięciu spoinę. Spawacz dosuwa elektrodę w miarę jej stapiania do spawanego przedmiotu tak, aby utrzymać łuk o stałej długości i jednocześnie przesuwa jej topiący się koniec wzdłuż linii spawania. Topiąca się otulina elektrody wydziela gazy, które chronią płynny metal przed wpływem atmosfery, a następnie krzepnie i tworzy na powierzchni jeziorka żużel, który chroni krzepnący metal spoiny przed wpływem otoczenia. Po odsunięciu elektrody od spawanego przedmiotu łuk elektryczny ustaje i proces spawania zostaje przerwany. Po ułożeniu jednego ściegu żużel należy mechanicznie usunąć za pomocą młotka. Nie układać kolejnego ściegu na nieoczyszczonej powierzchni.

Do podstawowych parametrów spawania zaliczamy natężenie prądu spawania (regulowane, zadawane przez spawacza pokrętłem regulacji natężenia prądu spawania (5)), napięcie łuku elektrycznego (regulowane przez spawacza odstępem elektrody od materiału), prędkość spawania (regulowana przez spawacza zwalnianiem lub przyspieszaniem posuwu ręcznego elektrody) oraz średnicę elektrody i jej położenie względem złącza.

Z powyższych względów przebieg procesu spawania jest w bardzo znaczącym stopniu uzależniony od wiedzy, doświadczenia, umiejętności i praktyki spawającego. Zaleca się dla mniej wprawnych operatorów wykonanie prób spawania na zbędnych kawałkach materiału. Przed przystąpieniem do pracy należy obowiązkowo wykonać wszelkie czynności opisane wcześniej. Szczególną uwagę zwrócić na wszelkie elementy związane z bezpieczeństwem pracy i przygotowaniem stanowiska pracy, oczyszczeniem materiału przeznaczonego do spawania oraz przygotowaniem urządzenia do pracy.

PRACA:

■ Przygotowanie materiału do spawania

Oczyścić materiał przeznaczony do spawania w miejscach układania spoiny i w miejscu mocowania uchwytu zaciskowego materiału. Rdzę, farbę, lakier i tym podobne zabrudzenia usunąć za pomocą szczotki drucianej, papieru ściernego lub chemicznie przez odtłuszczenie.

Oczyszczenie elementów do spawania ręcznego wykonać na szerokości ok. 25mm.

Wszelkie zanieczyszczenia materiału należy usunąć, gdyż w czasie spawania powodują wydzielanie się dużych ilości gazów i tlenków, a dodatkowo są przyczyną spadku wytrzymałości spoiny.

■ Spawanie

Aparaty spawalnicze posiadają jednofazowy transformator i są przeznaczone do spawania prądem zmiennym elektrodami otulonymi ze średnicą dobieraną zgodnie z danymi technicznymi podanymi w niniejszej instrukcji obsługi.

Po sprawdzeniu wszystkich połączeń elektrycznych na obwodach spawalniczym i głównym należy postępować następująco:

1. Umieścić odkrytą część elektrody w zacisku uchwytu elektrody (11).

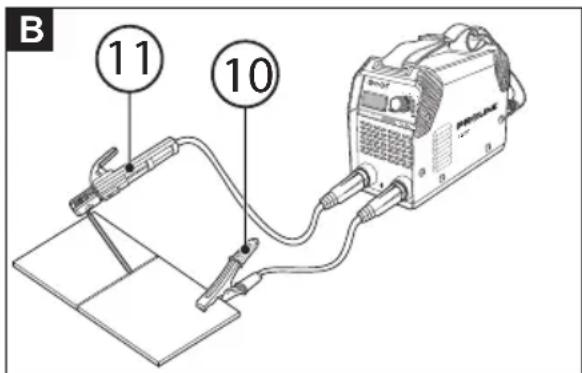

2. Umieścić zacisk przewodu masowego (10) na spawanym materiale (patrz rys.B).

UWAGA! Należy zwrócić szczególną uwagę, aby kontakt z przedmiotem spawanym był dokładny — jego powierzchnia nie może być lakierowana, skorodowana lub niemetalowa.

1. Włączyć spawarkę włącznikiem (7) i wyregulować natężenie prądu pokrętem (5) w odniesieniu do stosowanej elektrody:średnicy

Elektroda ∅1.6 mm: prąd 20-40A

Elektroda ∅2.0 mm: prąd 40-65A

Elektroda ∅2.5 mm: prąd 65-95A

Elektroda ∅3.2 mm: prąd 95-125A

Elektroda ∅4.0 mm: prąd 125-150A

1. Trzymając maskę spawalniczą przed twarzą należy potrzeć elektrodą o spawany materiał tak jak zapala się zapałkę. Jest to właściwy sposób zajarzenia łuku elektrycznego. Łuk zawsze zajarzamy w strefie spoiny, którą mamy nanieść.

UWAGA! Nie wolno uderzać elektrodą o spawany materiał, ponieważ może dojść do uszkodzenia jej osłony i spowodować trudności z zapaleniem łuku.

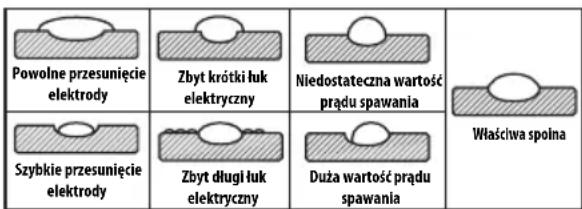

1. Natychmiast po zapaleniu łuku zaleca się utrzymanie odległości do spawu równej średnicy elektrody. W procesie spawania należy stale utrzymywać tę samą odległość między spawem oraz końcówką elektrody, aby uzyskać równomierny spaw. Należy także pamiętać, iż pochylenie osi

elektrody w kierunku spawania powinno wynosić około 20/30 stopni (patrz rys. C).

1. Pod koniec spawania należy nieznacznie cofnąć elektrodę w stosunku do kierunku spawania, aby jeziorko spawalnicze równomiernie się zapełniło ciekłym metalem, następnie gwałtownie podnieść elektrodę do góry.

UWAGA! Do usuwania zużytych elektrod i przemieszczania świeżo zespawanych przedmiotów należy zawsze używać szczypiec. Przestrzegać, aby

po wykonaniu spawania uchwyt do elektrod odłożyć na podkładce izolacyjnej.

Warstwę żużła należy usunąć ze spoiny dopiero po wystudzeniu.

Jeżeli kontynuuje się spawanie na niedokończonej spoinie, to w miejscu przyłożenia elektrody należy najpierw usunąć warstwę żuzła.

Po spawaniu upewnij się, że uchwyt elektrody jest rozłączony z elektrodą.

■ Zabezpieczenie termiczne

W przypadku zbyt intensywnej i długotrwałej pracy spawarką załącza się układ zabezpieczenia. Sygnalizuje to żółta dioda sygnalizacji zadziałania zabezpieczenia termicznego (4) (rys. A).

Wentylator spawarki działa dalej studząc elementy sterujące obwodem spawania. Po pewnym czasie, zależnym od temperatury otoczenia, dioda gaśnie. Spawanie można kontynuować.

■ Dobór elektrod

Dobór średnicy elektrody otulonej oraz jej rodzaju do spawanego materiału jest bardzo istotnym parametrem poprawnego wykonania operacji spawania. Średnica elektrody ma istotny wpływ na kształt spoiny oraz na głębokość wtopienia. Zwiększenie średnicy elektrody, przy stałym natężeniu prądu obniża głębokość wtopienia i zwiększa szerokość spoiny.

Do prac spawalniczych można stosować dostępne na rynku elektrody otulone różnych producentów. Nie należy przekraczać zalecanych i dopuszczalnych średnic elektrod i należy dobrać odpowiednią średnicę elektrody w celu optymalnego wykonania kształtu spoiny.

Długości elektrod są uzależnione od średnic elektrod i przykładowo wynoszą: dla elektrod o średnicy 2,5mm; 250 - 300 - 350 mm, a dla elektrod o średnicy 3,2 mm; 300 - 350 - 400 - 450 mm.

Średnica elektrody jest uzależniona od grubości spawanego materiału, rodzaju spawu itp.

Należy także pamiętać o właściwym doborze otuliny, czyli rodzaju elektrody do gatunku materiału przeznaczonego do spawania i rodzaju wykonywanej spoiny.

Pełny zestaw własności elektrod podawany jest w charakterystykach technicznych opracowanych przez producenta. Charakterystyki te podają wszystkie dane: oznaczenie elektrody, typ otuliny, zastosowanie elektrody, pozycje spawania, rodzaj i natężenie prądu spawania w zależności od średnicy elektrody, biegunowość podłączenia elektrody, konieczne zabiegi cieplne przy spawaniu, warunki suszenia i przechowywania elektrod.

■ Parametry spoin

Podczas spawania należy zwrócić uwagę by łuk nie był zbyt długi, ponieważ prowadzi to do dużego rozprysku lub nieszczelności w spawie czy jego pękania, oraz aby nie był zbyt krótki, ponieważ elektroda będzie się przyklejała do powierzchni spawanego materiału.

PRZECHOWYWANIE I KONSERWACJA:

Spawarkę należy przechowywać w miejscu, niedostępnym dla dzieci, utrzymywać w stanie czystości, chronić przed wilgocią i zapyleniem. Warunki przechowywania powinny wykluczać możliwość uszkodzeń mechanicznych oraz wpływ szkodliwych warunków atmosferycznych.

■ Bieżące czynności obsługowe

UWAGA! Przed przystąpieniem do czyszczenia i prac konserwacyjnych należy upewnić się, że urządzenie jest odłączone od źródła zasilania.

Aby zapewnić bezpieczną i wydajną pracę, spawarkę i szczeliny wentylacyjne należy utrzymywać w czystości. Zaleca się czyszczenie urządzenia bezpośrednio po każdorazowym użyciu.

Zewnętrzne plastikowe części mogą być oczyszczone za pomocą wilgotnej tkaniny i delikatnego czyszczącego środka. NIGDY nie należy wykorzystywać środków rozpuszczających, mogą one uszkodzić części urządzenia wykonane z tworzywa sztucznego. Należy uważać, aby do wnętrza urządzenia nie dostała się woda.

Sprawdzić każdorazowo stan techniczny spawarki. Kontrolować czy przewody prądowe są sprawne i nie noszą żadnych śladów uszkodzeń mechanicznych. Sprawdzić stan obu uchwytów. Sprawdzić stan przewodu zasilającego. W przypadku wykrycia jakichkolwiek nieprawidłowości usunąć je.

Przy każdej okazji, szczególnie po zakończeniu pracy oczyszczać wloty powietrza wentylatora chłodzącego układy spawarki. Czynność tę najlepiej wykonywać przy pomocy sprężonego powietrza.

Utrzymywać w czystości oba uchwyty przewodów prądowych.

TRANSPORT:

Urządzenie transportować i składować w opakowaniu oryginalnym chroniącym przed wnikaniem pyłu i drobnych obiektów. Zwłaszcza należy zabezpieczyć otwory wentylacyjne. Drobne elementy, które dostaną się wewnątrz obudowy mogą uszkodzić urządzenie.

OCHRONA ŚRODOWISKA:

UWAGA: Przedstawiony symbol oznacza zakaz umieszczania zużytego sprzętu łącznie z innymi odpadami (z zagrożeniem karą grzywny). Składniki niebezpieczne znajdujące się w sprzęcie elektrycznym i elektronicznym wpływają negatywnie na środowisko naturalne i zdrowie ludzi.

Gospodarstwo domowe powinno przyczyniać się do odzysku i ponownego użycia (recyklingu) zużytego sprzętu. W Polsce i w Europie tworzony jest lub już istnieje system zbierania zużytego sprzętu, w ramach którego wszystkie punkty sprzedaży ww. sprzętu mają

obowiązek przyjmować zużyty sprzęt. Ponadto istnieją punkty zbiórki ww. sprzętu.

PRODUCENT:

PROFIX Sp. z o.o.,

ul. Marywilska 34, 03-228 Warszawa

Niniejsze urządzenie jest zgodne z normami krajowymi i europejskimi, oraz z wytycznymi bezpieczeństwa.

UWAGA! Wszelkie naprawy muszą być przeprowadzane przez wykwalifikowany personel, używając oryginalnych części zamiennych.

W przypadku nieprawidłowego funkcjonowania urządzenia, przed wysłaniem spawarki do serwisu, należy sprawdzić listę podstawowych awarii i spróbować samodzielnie je usunąć.

PROBLEM MOŻLIWA PRZYCZYNA ROZWIĄZANIE PROBLEMU
Wskaźnik zasilania nie świeci się, wentylator nie działa, brak prądu na wyjściu.	Przewód zasilający jest żle podłączony lub uszkodzony.	Wcisnąć wtyczkę głębiej, sprawdzić przewód zasilający.
	W gniazdku nie ma napięcia sieciowego.	Sprawdzić napięcie w gniazdku lub czy nie zadział bezpiecznik.
	Uszkodzony włącznik.	Spawarkę oddać do serwisu.
Wskaźnik zasilania świeci się, wentylator nie działa, brak prądu na wyjściu.	Napięcie sieci inne niż 230 V. Włożyć wtyczkę w gniazdko zasilające o napięciu 230 V ~ 50 Hz
	Urządzenie może znajdować się w trybie awaryjnym.	Wyłączyć urządzenie na 2-3 min i załączyć ponownie.
Wskaźnik (dioda) zabezpieczenia termicznego nie świeci się, brak prądu na wyjściu.	Uszkodzone lub żle podłączone jeden lub oba przewody prądowe: uchwytu elektrody i uchwytu zaciskowego.	Sprawdzić oba przewody i ich podłączenie. Zacisnąć poprawnie lub wymienić na nowe w razie potrzeby.
Wskaźnik (dioda) zabezpieczenia termicznego świeci się, brak prądu na wyjściu.	Zadział układ zabezpieczenia termicznego	Doprowadzić do ostygnięcia urządzenia i ponowić próbę.
Łuk nie zajarza się	Brak właściwego styku zacisku przewodu powrotnego	Poprawić styk zacisku
Łuk zbyt długi i nieregularny Prąd spawania za wysoki Zmniejszyć wartość prądu spawania		Wartościa
Łuk zbyt krótki Prąd spawania za nisk	Zwiększyć wartość prądu spawania

Polityka firmy PROFIX jest polityką stałego udoskonalania swoich produktów i dlatego firma rezerwuje sobie prawo zmiany specyfikacji wyrobu bez uprzedniego zawiadamiania. Obrazki, podane w instrukcji obsługi, są przykładowe i mogą się nieznacznie różnić od rzeczywistego wyglądu zakupionego urządzenia.

Niniejsza instrukcja jest chroniona prawem autorskim. Kopiowanie/ powielanie jej bez pisemnej zgody firmy Profix Sp. z o.o. jest zabronione.

Dane techniczne oraz symbole charakteryzujące rodzaj pracy oraz wykorzystanie, pokazane są na górnym lub dolnym panelu aparatu spawalniczego i należy rozumieć je następująco:

^1 - Jednofazowy przekształtnik częstotliwości - Transformator dwuuzwojeniowy- Prostownik;

ul. Marywilska 34, 34, 03-228 Warszawa
