Typ urządzenia	Dalmierz laserowy
Model	66383
Zakres pomiaru	0,05 – 50 m
Dokładność	±2 mm
Jednostki miary	m, ft, cale
Wyświetlacz	LCD z podświetleniem
Zasilanie	2 baterie AAA (1,5 V)
Wymiary	110 × 50 × 25 mm
Waga	100 g (z bateriami)
Funkcje pomiarowe	Ciągły, powierzchnia, objętość, dodawanie/odejmowanie, pomiar pośredni (Pitagoras)
Pamięć	Ostatnie 10 pomiarów
Automatyczne wyłączanie	Po 3 minutach bezczynności
Stopień ochrony	IP54 – pyło- i bryzgoszczelna
Klasa lasera	2 (moc < 1 mW, długość fali 635 nm)
Zakres temperatury pracy	0°C – 40°C
Materiał obudowy	Tworzywo sztuczne
Czyszczenie i konserwacja	Przecierać miękką, suchą szmatką; unikać rozpuszczalników
Środki bezpieczeństwa	Nie patrzeć bezpośrednio w wiązkę lasera; przechowywać poza zasięgiem dzieci
Części zamienne	Baterie AAA; opcjonalnie pasek na nadgarstek
Naprawialność	Serwis autoryzowany; dostępne instrukcje serwisowe

Często zadawane pytania - 66383 PROLINE

Jaką baterię zastosować w dalmierzu Proline 66383?

Należy używać dwóch baterii alkalicznych AAA (1,5 V). Nie zaleca się stosowania akumulatorków ze względu na niższe napięcie.

Jaki jest maksymalny zasięg pomiaru?

Maksymalny zasięg wynosi 50 metrów w optymalnych warunkach (dobra widoczność, biały cel). W praktyce zasięg może być mniejszy przy słabym oświetleniu lub ciemnych powierzchniach.

Czy dalmierz jest wodoodporny?

Urządzenie posiada stopień ochrony IP54, co oznacza odporność na kurz i bryzgi wody. Nie jest całkowicie wodoodporne, więc nie należy zanurzać go w wodzie.

Jak przełączyć jednostki miary?

Naciśnij i przytrzymaj przycisk UNIT (lub FUNC) przez 2 sekundy, aby przełączać między metrami, stopami i calami. Szczegóły w instrukcji obsługi.

Co zrobić, gdy na wyświetlaczu pojawi się błąd?

Najczęstsze błędy: Err (pomiar poza zakresem) – sprawdź odległość; Lo (niski poziom baterii) – wymień baterie; E2 (zakłócenia) – unikaj silnego światła słonecznego lub błyszczących powierzchni.

Czy dalmierz ma funkcję pomiaru powierzchni?

Tak, tryb Area umożliwia pomiar długości i szerokości, a urządzenie automatycznie obliczy powierzchnię. Podobnie działa tryb Volume dla objętości.

Jak wyczyścić soczewkę lasera?

Używaj miękkiej, niestrzępiącej się szmatki (np. do okularów) lekko zwilżonej wodą. Nie używaj alkoholu ani rozpuszczalników. Przed czyszczeniem wyłącz urządzenie.

Czy laser jest bezpieczny dla oczu?

Dalmierz wykorzystuje laser klasy 2 o mocy poniżej 1 mW. Jest bezpieczny w normalnych warunkach, ale nie należy celować wiązką w oczy osób ani zwierząt.

Jak sprawdzić dokładność pomiaru?

Wykonaj pomiar kontrolny na znanej odległości (np. 1 metr) i porównaj z wynikiem. Jeśli różnica przekracza ±3 mm, urządzenie może wymagać kalibracji – skontaktuj się z serwisem.

Gdzie znajdę instrukcję obsługi w języku polskim?

Instrukcję można pobrać ze strony notice-facile.com w formacie PDF. Wystarczy wejść na stronę produktu i wybrać język polski.

INSTRUKCJA OBSŁUGI 66383 PROLINE

Używając reduktora (dalej „narzędzie” lub „produkt”) należy przeczytać instrukcję i przestrzegać następujących podstawowych środków bezpieczeństwa w celu uniknięcia uszcerbku na zdrowiu lub utraty życia, ochrony przed porażeniem prądem, zranieniami, wybuchem i niebezpieczeństwem pożaru.

Eksploatacja narzędzi powinna być zgodna z przepisami BHP,

obowiązującymi na terenie ich użytkowania.

Nieprzestrzeganie poniższych ostrzeżeń i/lub ingerowanie w konstrukcję narzędzi pneumatycznych anuluje prawa gwarancyjne i zwalnia producenta z odpowiedzialności za szkody wynikłe w związku z pracą urządzenia - wyrządzone ludziom, zwierzętom, na mieniu lub samemu urządzeniu. Prosimy zachować instrukcję i wskazówki, aby można było w każdym momencie do nich wrócić. W razie przekazania urządzenia innej osobie,

należy zaopatrzyć ją również w instrukcję obsługi. Nie ponosimy odpowiedzialności za wypadki i uszkodzenia, które zaistniały w wyniku nieprzstrzegania niniejszej instrukcji i wskazówek bezpieczeństwa. ZASTRZEŻENIE: Z powodu stałego udoskonażenia naszych produktów zastrzegamy sobie prawo do wprowadzania zmian, które nie są ujęte w poniższej Instrukcji.

Narzędzie należy wykorzystywać (przy koniecznym przestrzeganiu wskazówek ich producenta) wyłącznie do celów zgodnych z przeznaczeniem. Kategoriacznie wyklucza się wykorzystywanie urządzenia do wszelkich innych celów.

Nie wolno przekraczać maksymalnego ciśnienia określonego przez producenta. Należy bezwględnie przestrzegać kierunku przepływu powietrza w urządżeniu, nie stosować innych gazów w urządzeniu oprócz powietrza, nie modyfikować urządzenia, nie odkręcać pod ciśnieniem. Nie dopuszczać dzieci w pobliżu pracującego urządzenia.

ZALECENIA PRZY PRACY NARZĘDZIEM PNEUMATYCZNYM:

Przed rozpoczęciem pracy narzędziem pneumatycznym należy upewnić się, iż zostało ono podłączone we właściwej kolejności do źródła zasilania (patrz rys. 1).

OPIS I ZASTOSOWANIE

Reduktor służy do zastosowania w układzie sprężonego powietrza w celu obniżenia jego ciśnienia. Dzięki zastosowanemu manometrowi użytkownik w prosty sposób może ustawić żądane ciśnienie, wymagane dla danego narzędzia. Konstrukcja pozwala na zamontowanie reduktora bezpośrednio w bliskości używanego narzędzia pneumatycznego ( np. pistoletu lakierniczego). Ułatwia to operowanie zakresem wymaganego ciśnienia roboczego narzędzia bez konieczności regulacji na kompresorze i odrywania się od aktualnego stanowiska pracy.

UŻYTKOWANIE

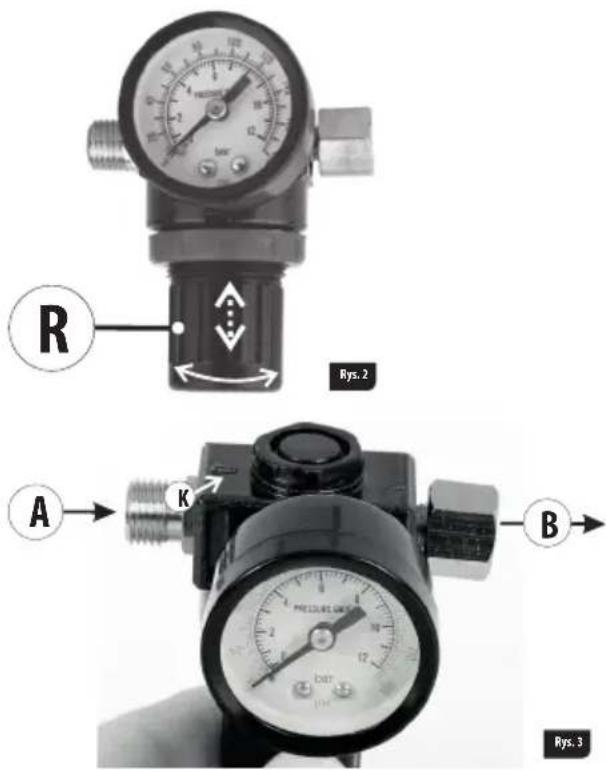

Ustawić reduktor w pozycji pionowej regulatorem "R" (Rys. 2) skierowanym ku dołowi.

Kierunek przepływu powietrza oznaczony jest trojkątem na korpusie reduktora - patrz strzałka "K" (Rys. 3).

Na rysunku 3, strzałka "A" pokazuje wejście przyłącza kompresora, strzałka "B" wyjście powietrza o ustalonym ciśnieniu (za pomocą reduktora) do narzędzia pneumatycznego. W celu regulacji ciśnienia należy unieść (odciągnąć) lekko regulator "R" (Rys.2) i obracając nim ustawić żądane ciśnienie. Następnie docisnąć regulator co spowoduje blokadę przed przypadkowym przestawieniem zadanego ustawienia.

Dane techniczne

Maksymalne ciśnienie: 12 Bar

Gwint przyłącza powietrza: 1/4 "

PRZECHOWYWANIE I KONSERWACJA

Reduktor w zasadzie nie wymaga specjalnych zabiegów konserwacyjnych. Reduktor należy przechowywać w miejscu, niedostępnym dla dzieci, utrzymywać w stanie czystości, chronić przed wilgocią i zapyleniem. Warunki przechowywania powinny wykluczać możliwość uszkodzeń mechanicznych oraz wpływ czynników atmosferycznych.

Naprawy gwarancyjne i pogwarancyjne swoich produktów wykonuje Serwis PROFIX, co gwarantuje najwyższą jakość napraw oraz stosowanie oryginalnych części zamiennych.

USUWANIE ODPADÓW

Narzędzia pneumatyczne, osprzęt i opakowanie należy poddać utylizacji zgodnie z obowiązującymi zasadami ochrony środowiska. Nie należy wyrzucać narzędzi do odpadów domowych!

UWAGI:

– Polityka PROFIX jest polityką stałego udoskonalania swoich produktów i dlatego firma rezerwuje sobie prawo zmiany specyfikacji wyrobu bez uprzedniego zawiadomienia.
– Standardowe wyroby i akcesoria mogą być różne w zależności od kraju sprzedaży.
– Specyfikacja wyrobu może różnić się dla różnych krajów.
— Pełen asortyment wyrobów może nie być dostępny we wszystkich krajach.
– Należy połączyć się z miejscowymi dystrybutorami PROFIX w celu określenia dostępności asortymentu.

PRODUCENT:

PROFIX SP.ZO.O.

ul. Marywilska 34

03-228 Warszawa, Polska
