INSTRUKCJA OBSŁUGI 66384 PROLINE

Używając reduktora (dalej „narzędzie” lub „produkt”) należy przeczytać instrukcję i przestrzegać następujących podstawowych środków bezpieczeństwa w celu uniknięcia uszczerbku na zdrowiu lub utraty życia, ochrony przed porażeniem prądem, zranieniami, wybuchem i niebezpieczeństwem pożaru.

Eksploatacja narzędzi powinna być zgodna z przepisami BHP,

obowiązującymi na terenie ich użytkowania.

Nieprzestrzeganie poniższych ostrzeżeń i/lub ingerowanie w konstrukcję narzędzi pneumatycznych anuluje prawa gwarancyjne i zwalnia producenta z odpowiedzialności za szkody wynikłe w związku z pracą urządzenia - wyrządzone ludziom, zwierzętom, na mieniu lub samemu urządzeniu. Prosimy zachować instrukcję i wskazówki, aby można było w każdym momencie do nich wrócić. W razie przekazania urządzenia innej osobie, należy zaopatrzyć ją również w instrukcję obsługi. Nie ponosimy odpowiedzialności za wypadki i uszkodzenia, które zaistniały w wyniku nieprzestrzegania niniejszej instrukcji i wskazówek bezpieczeństwa. ZASTRZEŻENIE: Z powodu stałego udoskonalenia naszych produktów zastrzegamy sobie prawo do wprowadzania zmian, które nie są ujęte w poniższej Instrukcji.

Narzędzie należy wykorzystywać (przy koniecznym przestrzeganiu wskazówek ich producenta) wyłącznie do celów zgodnych z przeznaczeniem. Kategoriacznie wyklucza się wykorzystywanie urządzenia do wszelkich innych celów.

Nie wolno przekraczać maksymalnego ciśnienia określonego przez producenta. Należy bezwględnie przestrzegać kierunku przepływu powietrza w urządżeniu, nie stosować innych gazów w urządżeniu oprócz powietrza, nie modyfikować urządzenia, nie odkręcać pod ciśnieniem. Nie dopuszczać dzieci w pobliżu pracującego urządzenia.

ZALECENIA PRZY PRACY NARZĘDZIEM PNEUMATYCZNYM:

Przed rozpoczęciem pracy narzędziem pneumatycznym należy upewnić się, iż zostało ono podłączone we właściwej kolejności do źródła zasilania (patrz rys. 1).

(1) Kompresor
(2) Reduktor z filtrem
(3) Szybkozłacze
(4) Wąz spiralny
(5) Szybkozłącze
(6) Narzędzie pneumatyczne (rysunek przykładowy)

OPIS I ZASTOSOWANIE

Reduktor z filtrem służy do zastosowania w układzie sprężonego powietrza w celu obniżenia jego ciśnienia i do uzyskania osuszonego powietrza, wolnego od zanieczyszczeń oraz skroplin wody mogących się pojawic w związku z pracą kompresora. Czyste i suche powietrze przedłuża żywotność i umożliwia prawidłową pracę wielu narzędzi pneumatycznych (np. pistoletów lakierniczych). Dzięki zastosowanemu manometrowi użytkownik w prosty sposób może ustawić żądane ciśnienie, wymagane dla danego narzędzia. Konstrukcja pozwala na zamontowanie reduktora na płaskiej powierzchni za pomocą wkrętów lub śrub.

UŻYTKOWANIE

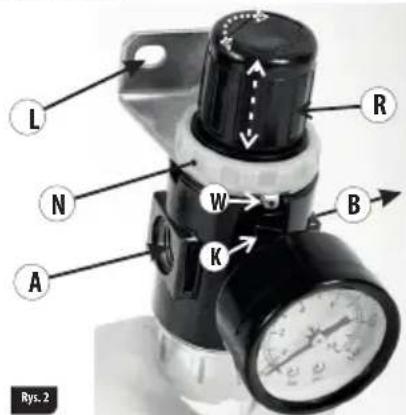

Ustawić reduktor w pozycji pionowej zbiornikiem skierowanym ku dołowi. W razie potrzeby zamontowania produktu na ścianie należy odkręcić nakrętkę "N" (Rys.2), następnie dołączyć listwę mocującą "L" do korpusu reduktora tak, aby wpust blokujący "W" znalazł się w gnieździe korpusu jak pokazuje to rysunek 2. Dokręcić nakrętkę "N".

Kierunek przepływu powietrza oznaczony jest trójkątem na korpusie reduktora - patrz strzałka "k" (Rys. 2). Na rysunku 2, strzałka "A" pokazuje wejście przyłącza kompresora, strzałka "B" wyjście oczyszconego powietrza do instalacji pneumatycznej. W celu regulacji ciśnienie należy unieść lekko regulator "R" i obracając nim ustawić żądane ciśnienie.

Następnie docisnąć regulator co spowoduje blokadę przed przypadkowym przestawieniem zadanego ustawienia.

W czasie pracy reduktora w zbiorniku filtra gromadzi się woda, która odpływa zaworem (Rys.4) umiejscowionym w dolnej części zbiornika po wyłącznieniu kompresora (brak ciśnienia powietrza zwalnia zawór). W razie nagromadzenia sie wody w ilości 3/4 zbiornika, należy wyłączyć kompresor w celu usunięcia wody -woda wypłynie zaworem)

W modelu 66384 demontaż zbiornika na wodę jest możliwy poprzez jego odkręcenie od korpusu reduktora. W modelu 66386 należy najpierw nacisnąś przycisk znajdujący się na obudowie zbiornika a następnie odkręcić zbiornik - Rys. 3. Do mycia zbiornika używać płynu do naczyń a następnie dokładnie wypłukać z resztek płynu.

Dane techniczne

Maksymalne ciśnienie: 9,3 Bar

Pojemność filtra: 15 cm ^3 - model 66384; 60 cm ^3 - model 66386

Gwint przyłącza powietrza: 1/4 "

PRZECHOWYWANIE I KONSERWACJA

Reduktor w zasadzie nie wymaga specjalnych zabiegów konserwacyjnych. Reduktor należy przechowywać w miejscu, niedostepnym dla dzieci, utrzymywać w stanie czystości, chronić przed wilgocią i zapyleniem. Warunki przechowywania powinny wykluczać możliwość uszkodzeń mechanicznych oraz wpływ czynników atmosferycznych.

Naprawy gwarancyjne i pogwarancyjne swoich produktów wykonuje Serwis PROFIX, co gwarantuje najwyższą jakość napraw oraz stosowanie oryginalnych części zamiennych.

USUWANIE ODPADÓW

Narzędzia pneumatyczne, osprzęt i opakowanie należy poddać utylizacji zgodnie z obowiązującymi zasadami ochrony środowiska. Nie należy wyrzucać narzędzi do odpadów domowych!

UWAGI:

— Polityka PROFIX jest polityką stałego udoskonalania swoich produktów i dlatego firma rezerwuje sobie prawo zmiany specyfikacji wyrobu bez uprzedniego zawiadomienia.
— Standardowe wyroby i akcesoria mogą być różne w zależności od kraju sprzedaży.
– Specyfikacja wyrobu może różnic się dla różnych krajów.
— Pełen asortyment wyrobów może nie być dostępny we wszystkich krajach.
– Należy połączyć się z miejscowymi dystrybutorami PROFIX w celu określenia dostępności asortymentu.

PRODUCENT:

PROFIX SP.Z0.0.

ul. Marywilska 34

03-228 Warszawa, Polska
