INSTRUKCJA OBSŁUGI 66361 PROLINE

Używając narzędzia pneumatycznego (dalej – „narzędzie” lub „produkt”) należy przeczytać instrukcję i przestrzegać następujących podstawowych środków bezpieczeństwa w celu uniknięcia uszczerbku na zdrowiu lub utraty życia, ochrony przed porażeniem prądem, zranieniami, wybuchem i

niebezpieczeństwem pożaru.

Eksploatacja narzędzi powinna być zgodna z przepisami BHP, obowiązującymi na terenie ich użytkowania.

Nieprzestrzeganie poniższych ostrzeżeń i/lub ingerowanie w konstrukcję narzędzi pneumatycznych anuluje prawa gwarancyjne i zwalnia producenta

z odpowiedzialności za szkody wynikłe w związku z pracą urządzenia - wyrządzone ludziom, zwierzętom, na mieniu lub samemu urządzeniu. Prosimy zachować instrukcję i wskazówki, aby można było w każdym momencie do nich wrócić. W razie przekazania urządzenia innej osobie, należy zaopatrzyć ją również w instrukcję obsługi. Nie ponosimy odpowiedzialności za wypadki i uszkodzenia, które zaistniały w wyniku nieprzestrzegania niniejszej instrukcji i wskazówek bezpieczeństwa. ZASTRZEŻENIE: Z powodu stałego udoskonalenia naszych produktów zastrzegamy sobie prawo do wprowadzania zmian, które nie są ujęte w ponizszej Instrukcji.

OGÓLNE WSKAZÓWKI BEZPIECZEŃSTWA PRZY UŻYTKOWANIU NARZĘDZI PNEUMATYCZNYCH

Stosowanie narzędzia

– Narzędzie i zalecane wyposażenie dodatkowe należy użytkować zgodnie z instrukcją obsługi. Narzędzie i wyposażenie dodatkowe należy wykorzystywać (przy koniecznym przestrzeganiu wskazówek ich producenta) wyłącznie do celów zgodnych z przeznaczeniem. Kategoriacznie wyklucza się wykorzystywanie urządzenia do wszelkich innych celów. Z zasady narzędzie należy włączyć przed zbliżeniem do materiału/miejsca, na które będziemy oddziaływać.

– Należy zachować porządek w miejscu pracy. Bałagan w miejscu pracy zwiększa prawdopodobieństwo wypadku. Pracować w dobrze wentylowanych pomieszczeniach.

– Zwracać uwagę na otoczenie. Nie wystawiać narzędzia na deszcz. Proszę pamiętać o właściwym oświetleniu. Nie kierować pistoletu w stronę ludzi i zwierząt. Nie pozwalać osobom postronnym, by poruszały wężem spiralnym, kompresorem lub kablem zasilającym kompresora. Nie dopuszczać tych osób do obszaru roboczego. Postronne osoby nie powinny przebywać w obszarze pracy. Nie dopuszczać dzieci do urządzenia!

— Stan roboczy narzędzia. Należy sprawdzać narzędzie i wąż spiralny pod kątem kompletności i uszkodzeń.

– Zabezpieczyć się przed porażeniem prądem. Podczas pracy unikać zetknięcia części ciała i narzędzia z obiektami będącymi pod napięciem np. elementami instalacji elektrycznej, elementami grzejnymi, urządzeniami elektrycznymi.

– Przechowywać narzędzie w miejscu niedostępnym dla osób nieuprawnionych. Nieużywane narzędzia powinny być przechowywane w suchym, zamkniętym i niedostępnym dla dzieci miejscu. Wszystkie

czynności konserwacyjne wykonywać po odłączeniu przewodu ze sprężonym powietrzem oraz zbiornika.

– Nie przeciązać nadmiernie narzędzia. Lepiej i bezpieczniej pracuje się przy wydajności podanej w danych technicznych.

– Zawsze nosić odpowiednią odzież roboczą. Przy pracy narzędziem nie należy nosić luźnej odzieży lub bizuterii. Przy pracy zalecane są gumowe rękawice i obuwie antypoślizgowe. W przypadku długich włosów używać siatki na włosy.

— Nie używać węża spiralnego do innych celów. Nie przenosić narzędzia przy pomocy węża spiralnego. Chronić wąż przed żarem, olejami i ostrymi krawędziami.

— Starannie dbać o narzędzie. Pamiętać o tym, żeby narzędzie zawsze było czyste, co zapewnia skuteczną i bezpieczną pracę. Przestrzegać zasad konserwacji. Regularnie kontrolować końcówki złączne i wąż spiralny, a w razie stwierdzenia uszkodzenia zlecić naprawę w autoryzowanym serwisie.

- Transportowanie. Przed transportowaniem narzędzia powinny być odpowiednio oczyszczone i osuszone z używanych materiałów. Mogą być transportowane tylko po ich odpowiednim zabezpieczeniu przed zanieczyszczeniem.

UWAGA! Zawsze należy zachowywać uwagę przy pracy. Oceniać efektywność pracy. Postępować rozsądnie. Sprawność reagowania może ulec upośledzeniu na skutek spożycia alkoholu, zażywania leków i narkotyków, także w wyniku chorób i zmeczenia. W takich wypadkach należy zrezygnować z pracy z użyciem narzędzi.

– Kontrolować urządzenie pod kątem ewentualnych usterek. Przed każdym użytkowaniem narzędzia uważnie je sprawdzić, a w szczególności elementy zabezpieczające i części, które podejrzewamy o uszkodzenie. Należy ocenić, czy spełniają właściwe i zgodne z przeznaczeniem funkcje. Skontrolować, czy części ruchome funkcionują bez zarzutu i nie blokują się oraz czy nie są uszkodzone. Wszystkie części muszą być właściwie zamontowane, aby zapewnić bezpieczną pracę urządzenia. Jeżeli zauważysz jakieś oznaki nieprawidłowej pracy urządzenia, natychmiast je wyłącz i odłącz od źródła zasilania. Uszkodzone elementy zabezpieczające i części należy naprawiać/wymieniać tylko w autoryzowanym serwisie, o ile nie podano inaczej w instrukcji obsługi.

UWAGA! Dla własnego bezpieczeństwa używać jedynie tych akcesoriów i urządzeń dodatkowych, które są podane w instrukcji obsługi lub są polecane przez producenta. Zastosowanie innych akcesoriów i osprzętu niż polecany w instrukcji obsługi lub katalogu producenta, może oznaczać dla Państwa niebezpieczeństwo spowodowania szkód na zdrowiu lub mieniu.

BEZPIECZEŃSTWO | HIGIENA PRACY

1) Do obowiązków pracodawcy należy przekazanie niniejszej instrukcji obsługi narzędzia jego operatorowi!
2) Przed rozpoczęciem pracy należy przeczytać zalecenia producenta i zapoznać się z parametrami technicznymi.
3) Praca, kontrola, jak również konserwacja powinny być zawsze zgodne z obowiązującymi normami bezpieczeństwa i higieny pracy.
4) Podczas używania narzędzi pneumatycznych należy używać gogli ochronnych i nauszników ochronnych.
5) Przy pracy z chemicznymi płynami używać masek i filtrów ochronnych chroniących drogi oddechowe i oczy.
6) Kompresor osiąga podczas pracy wysoką temperaturę. Dotykanie go

prowadzi do poparzeń.

7) Zasysane przez kompresor powietrze musi być wolne od domieszek innych gazów i/lub oparów, ponieważ mogą one w kompresorze zapalić się lub eksplodować.
8) Przy odłączaniu szybkozłączki należy przytrzymać ręką element sprzęgający węża, aby uniknąć zranień przez podrywający się wąż.
9) Przy pracach z pistoletami, w tym również pistoletem do przedmuchiwania, należy nosić gogle ochronne. Ciała obce i zdmuchiwane części mogą łatwo spowodować zranienia oczu.

WSKAZÓWKI BEZPIECZEŃSTWA PRZY PRACY Z ROZPYLANYMI SUBSTANCJAMI

– Nie stosować lakierów lub rozcieńczalników o temperaturze zapłonu niższej niż 55 °C.

– Nie nagrzewać lakierów i rozpuszczalników.

– Gdy pracuje się z substancjami szkodliwymi dla zdrowia, w celu ochrony dróg oddechowych wymagane jest użycie urządzeń filtrujących chroniących oczy i drogi oddechowe (maski ochronnej na twarz). Zwracać również uwagę na podane przez producentów tych materiałów informacje o środkach ochronnych.

– Przestrzegać zasad postępowania z materiałami niebezpiecznymi, które są podane w formie danych i oznaczeń na ich opakowaniach. Ewentualnie podjąć dodatkowe środki ochrony, w szczególności nosić odpowiednie ubrania i maski.

– Podczas spryskiwania, jak i w miejscu pracy nie wolno palić. Opary mogą być także łatwopalne.

– Paleniska, otwarte źródła światła lub urządzenia wytwarzające iskry nie mogą znajdować się ani być używane w pobliżu otwartych pojemników z farbami, oraz nie mogą znajdować się w pobliżu miejsca pracy narzędziem, konserwacji i czyszczenia, gdyż może to doprowadzić do powstania wybuchowej atmosfery, do pożaru i wybuchu. Z tego samego powodu nie wolno również palić tytoniu w tych sytuacjach.

– Nie przechowywać i nie spożywać potraw i napojów w pomieszczeniu, w którym się pracuje. Opary używanych substancji są szkodliwe dla zdrowia.

– Pomieszczenie, w którym wykonuje się prace natryskowe substancjami szkodliwymi musi mieć kubaturę większą niż 30 m³. Musi być zapewniona wystarczająca wymiana powietrza podczas natryskiwania i suszenia. Należy unikać zagrożeń związanych z wdychaniem, kontaktem lub absorpcją wyrobu lakierowego lub płynów czyszczących powowodanych przez niewystarczającą wentylację, nieodpowiednie ciśnienie rozpyłania, słabą optymalizacją parametrów natrysku do zmniejszenia zanieczyszczenia, brak sprzętu ochrony osobistej, wdychanie par rozpuszczalników lub innych niebezpiecznych substancji. Zbyt bliska odległość pracującego pistoletu od malowanej powierzchni może powodować odbijanie się cząstek farby w kierunku użytkownika powodując zagrożenie dla użytkownika. Należy przewidywać zagrożnienia związane z użyciem uszkodzonego kompresora lub żle wyregulowanego ciśnienia w kompresorze, oraz zagrożenia wynikające z zastosowania nieodpowiednich lub niebezpiecznych płynów. Nie natryskiwać pod wiatr. Zasadniczo przy rozpyłaniu, natryskiwaniu łatwopalnych, ewentualnie niebezpiecznych środków przestrzegać regulacji prawnych lokalnych organów władzy.

– Przy połączeniu z wężem ciśnieniowym PCW nie stosować środków takich jak: benzyna lakowa, alkohol butylowy, chlorek metylenu (powoduje to skrócenie „żywotności” węża).

UWAGA! Nie używać rozcieńczalnika i środków czyszczących powodujących oksydowanie pojemnika aluminiowego, samego pistoletu i jego galwanizowanych części. W sytuacjach ekstremalnych oksydowanie może spowodować wybuch. Producenci materiałów malarskich i rozpuszczalników podają stosowne informacje na produktach. W żadnym wypadku nie stosować kwasów do czyszczenia narzędzi pneumatycznych.

Prosimy o zachowanie i przestrzeganie wskazówek bezpieczeństwa.

URUCHOMIENIE I UŻYTKOWANIE NARZĘDZI PNEUMATYCZNYCH

Zalecenia Przy Zasilaniu Narzędzi Pneumatycznych Sprężonym Powietrzem:

• Doprowadzane powietrze powinno być zawsze czyste i suche.

• Zaleca się stosowanie elementów filtracyjnych, wychwytujących cząsteczki wody, cząsteczki stałe i oleiste.

• Sprawdzać wąż i końcówki przyłączeniowe przed każdym uzyciem, pod względem ich przydatności do użycia oraz szczelności i poprawności podłączenia.

• Sprawdzać urządzenie zasilające (np. sprężarkę, instalację pneumatyczną) przed każdym użyciem.
• By w pełni wykorzystać moc i wydajność narzędzia, należy stosować szybkozłącza i przewody odpowiedniej długości i średnicy.
• Należy unikać zaginania węża.
• Nie stosować narzędzi do celów przemysłowych.
• Nie stosować narzędzi w przemyśle spożywczym.
• Nie stosować narzędzi w środowisku zapylonym.

UWAGA! Nie wolno przekraczać dopuszczalnego ciśnienia zasilającego! Nadmierne ciśnienie powoduje przekroczenie dopuszczalnych parametrów narzędzia i może skutkować jego uszkodzeniem i/lub uszkodzeniem węża oraz wypadkiem.

ZALECENIA PRZY PRACY NARZĘDZIEM PNEUMATYCZNYM:

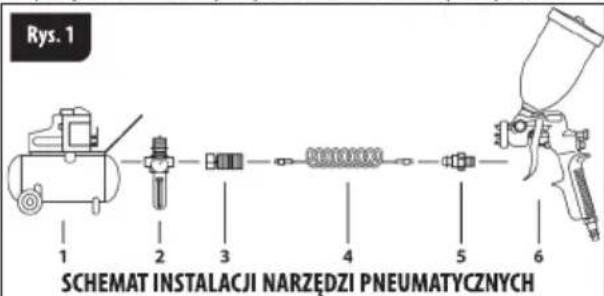

Przed rozpoczęciem pracy narzędziem pneumatycznym należy upewnić się, iż zostało ono podłączone we właściwej kolejności do źródła zasilania (patrz rys. 1).

(1) Kompresor (opcjonalnie – z odolejaczem)
(2) Filtr-regulator ciśnienia, odwadniacz
(3) Szybkozłącze
(4) Wąż spiralny
(5) Szybkozłącze
(6) Narzędzie pneumatyczne (rysunek przykładowy)

W czasie pracy narzędziem nie można prowadzić jego napraw, regulacji lub wymiany części.

Podczas przerw w pracy lub w czasie przechodzenia z jednego miejsca na drugie trzeba usunąć rozpylaną substancje ze zbiornika (w przypadku użytkowania pistoletu lakierniczego lub pistoletu do ropowania), potem odłączyć zasilanie sprężonym powietrzem, a następnie wyjąć końcówkę narzędzia z łącznika węża. Podczas wymiany końcówki roboczej dopływ sprężonego powietrza powinien być zamknięty, aby uniknąć jej wyrzucenia podczas przypadkowego uruchomienia narzędzia.

Narzędzia należy chronić przed upadkami i uderzeniami oraz przed zanieczyszczeniami np.: błotem, wodą, piaskiem, itp. i konserwować zgodnie z instrukcja obsługi, a także zwrócić uwagę na zachowanie dobrego stanu technicznego przewodów doprowadzających spreżone powietrze.

ZALECENIA W SPRAWIE UŻYTKOWANIA WĘŻY SPIRALNYCH:

Węże powinny być:

• mocno przytwierdzone do swoich końcówek.
• gazoszczelne (w przypadku stwierdzenia nieszczelności należy natychmiast wyłączyć dopływ spreżonego powietrza),
• przedmuchiwane ciepłym powietrzem,
• podłączane do źródeł zasilania wyposażonych w odoliwiacze powietrza i garnki kondensacyjne.
• chronione przed uszkodzeniami mechanicznymi i oddziaływaniem materiałów zraçych (kwasy, zasady), oleistych i smarów.

W miejscach narażonych na uszkodzenie mechaniczne należy używać węży zbrojonych. W razie stwierdzenia kontaktu węża z materiałami zrycymi należy zmyć wąż obficie wodą i sprawdzić czy jest nadal

szczelny, czy pojawiły się odbarwienia i/lub odkształcenia, czy zmianie uległa twardość powierzchni zewnętrznej węża. Nie wolno używać uszkodzonego węża!

Wąż zanieczyszczony zewnętrznie smarami lub olejami należy starannie oczyścić suchą, bawełnianą pakułą.

Używanie węża uszkodzonego i/lub zanieczyszczonego jw. grozi wypadkiem przy pracy.

Przyłączanie i odłączanie węża od narzędzia powinno odbywać się tylko przy zamkniętym zaworze powietrza. Nie wolno odcinać dopływu powietrza przez załamywanie węży!

Po przyłączeniu węża do źródła zasilania należy najpierw go przedmuchać, zachowując odpowiednie środki ostrożności, aby usunąć nagromadzony w nim pył, a potem przyłączyć narzędzie pneumatyczne.

Węże nie powinny dotykać ani znajdować się w pobliżu przewodów elektrycznych pod napięciem.

OPIS DZIAŁANIA I ZASTOSOWANIE:

Pistolet lakierniczy przeznaczony jest do nanoszenia następujących materiałów malarsko-lakierniczych: lakiery metalizowane i niemetalizowane, emalie, farby podkładowe, akrylowe, akryle podkładowe i szpachle natryskowe (według zaleceń wytwórcy).

Zastosowano metalową obudowę i spust. Pistolet posiada regulację podawania ilości farby, regulację stożka strumienia (strumień okrągły lub splaszczony), oraz regulację dopływu powietrza z kompresora.

Przed rozpoczęciem natrysku zapoznać się z instrukcją producenta farb i rozcieńczalników.

Pistolet myć w rozcieńczalniku właściwym dla użytego materiału malar- skiego, ale nie zanurzać go w nim.

Stosować odpowiedniej wielkości szybkozłącza i odpowiedniej średnicy węże spiralne - pozwoli to w pełni wykorzystać parametry narzędzia, w tym jego wydajność.

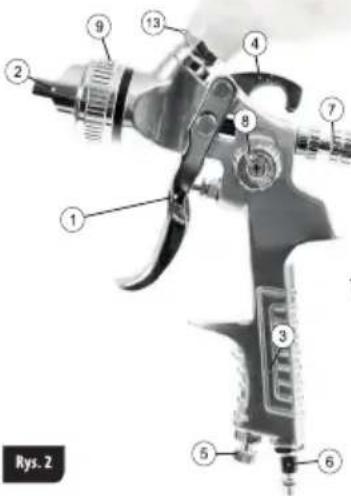

SCHEMAT ROBOCZY PISTOLETU LAKIERNICZEGO Z GÓRNYM ZBIORNIKIEM, 66361 (Rys.2)

1. Dźwignia „włącz/wyłącz”

2. Głowica dyszy

3. Korpus (uchwyt) pistoletu

4. Wieszak

5. Regulator dopływu powietrza

6. Złączka wejściowa

7. Regulator natężenia natrysku

8. Regulator „stożka” natrysku

9. Pierścień mocowania głowicy dyszy

10. Pokrywa zbiornika

11. Zbiornik

12. Odpowietrznik (mały otworek)

13. Nakrętka mocująca zbiornik

14. Korek odpowietrznika

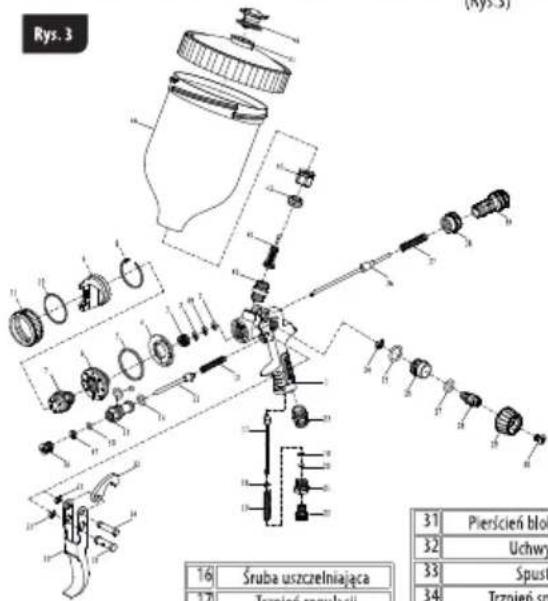

SCHEMAT MONTAŻOWY PISTOLETU LAKIERNICZEGO Z GÓRNYM ZBIORNIKIEM, 66361 (Rys.3)

1	Korpus pistoletu
2	Uszczelka
3	Śruba uszczelniająca
4	Pierścień powietrzny
5	Uszczelka gniazda dyszy
6	Gniazdo dyszy
7	Dysza materiałowa
8	Pierścień sprężynujący dyszy powietrznej
9	Dysza powietrzna
10	Uszczelka dyszy powietrznej
11	Pokrętło blokujące
12	Sprężyna zaworu powietrza
13	Trzpień zaworu powietrza
14	Uszczelka
15	Korpus zaworu powietrza

16	Śruba uszczelniająca
17	Trzpień regulacji przepływu powietrza
18	Uszczelka 3
19	Sprężyna regulacji przepływu powietrza
20	0-ring 2,5 x 1,8
21	Gniazdo regulacji przepływu powietrza
22	Pokrętło regulacji przepływu powietrza
23	Złączka powietrza
24	Pierścień blokujący 3,5
25	0-ring 8 x 1,5
26	Gniazdo regulatora
27	0-ring 6 x 1,8
28	Trzpień regulatora
29	Pokrętło regulatora
30	Śruba M4 x 8

31	Pierscień blokujący 4
32	Uchwyt
33	Spust
34	Trzpień spustu
35	Trzpień elastyczny
36	Trzpień
37	Sprężyna regulacji iglicy
38	Gniazdo regulacji iglicy
39	Pokrętło regulacji iglicy
40	Złącze zbiornika
41	Filtr
42	Uszczelka
43	Nit
44	Zbiornik
45	Pokrywa zbiornika
46	Korek pokrywy zbiornika
47	Uszczelka
48	0-ring 7,5 x 1,8
49	Podkładka z pianki PE
50	0-ring 2,8 x 1,8

URUCHOMIENIE I UŻYTKOWANIE:

1. Dokręcić zbiornik (11) (Rys.2) do korpusu pistoletu za pomocą śruby (13) (Rys.2). 2. Upewnić się, czy otwór odpowietrzenia 12) (Rys.2) w pokrywie (10) jest czysty i drożny i zamknąć go korkiem (14) (Rys.2). Niedrożny odpowietrznik uniemożliwi pracę - korek posiada małą szczelne dla działania odpowietrznika.
2. Napełnić zbiornik (11) lakierem i dokręcić pokrywę (10) (Rys.2).
3. Dołączyć wąż spiralny zasilający pistolet w powietrze do złączki wejściowej 6) (Rys.2) i wyregulować na kompresorze ciśnienie maksymalnie do wartości 4 Bar. Regulatorem 5) (Rys.2) w razie potrzeb można zmniejszyć ciśnienie powietrza w pistolecie - tzn ponizej 4 Bar.
4. Pokręcając regulatorem natężenia natrysku 7) (Rys. 2) wyregulować natężenie natrysku materiału małarskiego (dokręcić regulator, jeżeli używa się farb bardziej płynnych, natomiast odkręcać regulator w przypadku użycia farb gęściejszych). Następnie pokręcając regulatorem „stożka” natrysku (8) wyregulować rozpiętość strumienia natrysku.
5. Przy wyłączonej dźwigni 1) (Rys. 2) można przy lekkim odkręceniu pierścienia 9) przestawić położenie "głowicy dyszy" 2), zmieniając kształt natrysku. Należy zawsze pamiętać o prawidłowym dokręceniu pierścienia 9) przed rozpoczęciem pracy.

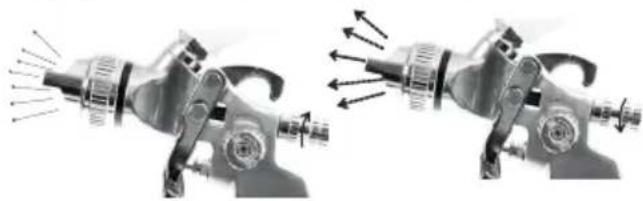

Regulacja natężenia natrysku (* Patrz rysunki poniżej):

Regulacja „stożka” natrysku (* Patrz rysunki poniżej):

1. Nakierować głowicę dyszy (2) (Rys.2) w sposób prostopadły do powierzchni lakierowania.
2. Przed właściwym użyciem, należy wykonać próbę na zastępczym materiale, aż do uzyskania optymalnego efektu. Nigdy nie pozostawiać materiału malarskiego w zbiorniku pistoletu lakierniczego, w celu jego późniejszego wykorzystania, ponieważ można uszkodzić przyrząd w sposób nienaprawialny, w jego częściach precyzyjnych.
3. Po użyciu należy zawsze dokładnie oczyścić wnętrze przyrządu, poprzez wypełnienie zbiornika czystym rozcieńczalnikiem właściwym dla użytego materiału malarskiego i uruchomienie natrysku bez zanieczyszczania środowiska (spryskiwać w kierunku szmaty lub w kierunku powierzchni pochłaniającej). Czyszczenie wykonywać aż do momentu, kiedy w wydostającym się strumieniu rozcieńczalnika nie będzie śładów użytego materiału malarskiego. Taką procedure należy również zastosować w przypadku stwierdzenia zatkania dyszy. Za pomocą szmaty namoczonej w rozcieńczalniku, oczyścić zewnętrzne części pistoletu, tam gdzie są one zabrudzone uzytym środkiem małarskim. W celu dokonania dokładniejszego oczyszczenia, należy ostrożnie rozłożyć pistolet na części opisane wyżej, używając załączonego klucza. Wstępnie oczyścić części załączoną szczotką. Namoczyć wszystkie wewnętrzne komponenty na kilka godzin w zbiorniku wypełnionym czystym rozcieńczalnikiem, po czym — przestrzegając odwrotnej procedury montażu - ponownie zmontować wszystkie komponenty po ich dokładniewn wysuszeniu.

OSTRZEZENIE! Nie stosować pistoletu do lakierowania w pomieszczeniach zamkniętych, o kubaturze mniejszej niż 30 m3 i pozbawionych wentylacji. Nie używać pistoletu bez zastosowania maski chroniącej drogi oddechowe.

PRZECHOWYWANIE, KONSERWACJA, NAPRAWA

Pistolet w zasadzie nie wymaga specjalnych zabiegów konserwacyjnych. Pistolet należy przechowywać w miejscu, niedostępnym dla dzieci, utrzymywać w stanie czystości, chronić przed wilgocią i zapyleniem. Warunki przechowywania powinny wykluczać możliwość uszkodzeń mechanicznych oraz wpływ czynników atmosferycznych.

W razie stwierdzenia nieprawidłowości w działaniu pistoletu należy sprawdzić i oczyścić dysze tak jak opisano to w dziale „Uruchomienie i Użytkowanie” w pkt.9 oraz sprawdzić szczelność połączeń mocowania dyszy, zasilania w spreżone powietrze. W przypadku dalszych problemów należy zlecić naprawę Serwisowi PROFIX,. Naprawy gwarancyjne i pogwarancyjne swoich poduktów wykonuje Serwis PROFIX, co gwarantuje najwyższą jakość napraw oraz stosowanie oryginalnych części zamiennych.

TRANSPORT

Pistolet transportować i składować w opakowaniu, chroniącym przed wilgocią, wnikaniem pyłu i uszkodzeniami mechanicznymi.

Zbiornik w czasie transportu musi być opróżniony z substancji.

Gwarancja nie obejmuje uszkodzeń spowodowanych normalnym zużyciem, przeciążeniem lub niewłaściwą obsługą oraz zastosowaniem nieodpowiednim dla danego narzędzia. W celu zachowania ważności niniejszej gwarancji, należy dostarczyć sprzedawcy narzędzie nie zdemontowane.

Gwarancja obejmuje wymienione części i robociznę przez okres 12 miesięcy poczawyszy od daty zakupu, poświadczonej fakturą lub paragonem fiskalnym i jest ważna tylko na terytorium Rzeczypospolitej Polskiej.

Możliwe wady mogą być usunięte poprzez wymianę narzędzia bądź wykonanie odpowiedniej naprawy.

W okresie gwarancyjnym, pod warunkiem przestrzegania przez nabywcę instrukcji obsługi urządzenia, producent dokonuje bezpłatnych napraw lub wymiany uszkodzonego urządzenia lub jego części konstrukcyjnych, nie spełniających swej funkcji wskutek wykonania ich przez producenta z niewłaściwego materiału lub defektów montażu, zawinionych przez producenta.

Naprawę gwarancyjną wykonuje się w centrach serwisowych PROFIX lub w serwisach, mających wydane upoważnienia do naprawy sprzętu. Napraw powinien dokonywać jedynie autoryzowany serwis, w przeciwnym wypadku może powstać dla użytkownika niebezpieczeństwo utraty zdrowia lub życia.

Długość okresu gwarancji, warunki gwarancji, jak również adresy centrów serwisowych i warsztatów naprawczych są podane w karcie gwarancyjnej.

USUWANIE ODPADÓW

'Narzędzia pneumatyczne, osprzęt i opakowanie należy poddać utylizacji zgodnie z obowiązującymi zasadami ochrony środowiska. Nie należy wyrzucać narzędzi do odpadów domowych!

UWAGI:

– Polityka PROFIX jest polityką stałego udoskonalania swoich produktów i dlatego firma rezerwuje sobie prawo zmiany specyfikacji wyrobu bez uprzedniego zawiadomienia.

— Standardowe wyroby i akcesoria mogą być różne w zależności od kraju sprzedaży.
– Specyfikacja wyrobu może różnic się dla różnych krajów.
— Pelen asortyment wyrobów może nie być dostępny we wszystkich krajach.
– Należy połączyć się z miejscowymi dystrybutorami PROFIX w celu określenia dostępności asortymentu.

DANE TECHNICZNE

Maksymalne ciśnienie powietrza	4 Bar
Poziom ciśnienia akustycznego LpA, K=3dB(A)	76 dB(A)
Poziom mocy akustycznej LwA, K=3dB(A)	87 dB(A)

Całkowita wartość drgań działających na kończyny górne opera- tora nie przekracza 2,5 m/s2 (EN 1953:1998+A1:2009))

OBJAŚNIENIE IKONEK ZNAJDUJĄCYCH SIĘ NA NAKLEJKACH INFORMACYJNYCH NA URZĄDŻENIU

	NOSIĆ OKULARY OCHRONNE!
	NOSIĆ ŚROKD OCHRONY SLUCHU!
	NOSIĆ RĘKAWICE OCHRONNE!
	STOSOWAĆ MASKE PRZECWPYŁOWAĆ
	PRZED URUCHOMIENIEM PRZECZYTAĆ INSTRUKCJĘ OBSŁUGE
	PRODUKT SPEŁNIA WYMOGI DYREKTYW UE

PRODUCENT:

PROFIX SP. Z O.O.

ul. Marywilska 34

03-228 Warszawa, Polska

(PL)

DT-C2/d_zg/0315/01 Łomna Las: 2020.10.07

DEKLARACJA ZGODNOŚCI WE/UE

PRODUCENT

PROFIX Sp. z o.o. ul. Marywilska 34, 03-228 Warszawa

Osoba upoważniona do przygotowania dokumentacji technicznej:

Mariusz Rotuski, Centrum Dystrybucyjno-Handlowe PROFIX, ul. Dobra 3, Łomna Las, 05-152 Czosnów

Przedmiot deklaracji:

Pistolet lakierniczy

PROLINE 66361

W-960

max 4 bar

S2039 - ... - S2552

Wymieniony powyżej przedmiot niniejszej deklaracji jest zgodny z odnośnymi wymaganiami unijnego prawodawstwa harmonizacyjnego:

2006/42/WE (Dz.U. L 157 z 9.6.2006, str. 24—86);

oraz został(y) wyprodukowany(e) zgodnie z normą(ami):

EN 1953:2013
