PISTOLET LAKIERNICZY Z DOLNYM ZBIORNIKIEM 66344 Instrukcja oryginalna
Szanowny Kliencie,
Używając narzędzia pneumatycznego (dalej -
„narzędzie“ lub „produkt“) należy przeczytać
instrukcjęiprzestrzegaćnastępujących
podstawowych środków bezpieczeństwa w celu
uniknięcia uszczerbku na zdrowiu lub utraty życia,
ochrony przed porażeniem prądem, zranieniami,
wyudelmi pichomieśtrum poziu
niebezpreczenistwem pozaru
Ekspioatacja narzędzi powinna być zgodna z przepisami BHP, obowiazuiacymi na terenie ich użytkowania.
Nieprzestrzeganie poniższych ostrzeżeń i/lub ingerowanie w konstrukcję narzędzi pneumatycznych anuluje prawa gwarancyjne i zwalnia producenta
z odpowiedzialności za szkody wynikłe w związku z pracą urządzenia - wyrządzone ludziom, zwierzętom, na mieniu lub samemu urządzeniu. Prosimy zachować instrukcję i wskazówki, aby można było w każdym momencie do nich wrócić. W razie przekazania urządzenia innej osobie, należy zaopatrzyć ją również w instrukcję obsługi. Nie ponosimy
odpowiedzialności za wypadki i uszkodzenia, które zastrmiały w wyniku nieprzestrzegania niniejszej instrukcji i wskazówek bezpieczeństwa. ZASTRZEŻENIE: Z powodu stałego udoskonalenia naszych produktów zastrzegamy sobie prawo do wprowadzania zmian, które nie są ujęte w ponizszej instrukcji.
OGÓLNE WSKAZÓWKI BEZPIECZEŃSTWA PRZY UŻYTKOWANIU
NARZĘDZI PNEUMATYCZNYCH
Stosowanie narzędzia
— Narzędzie i zalecane wyposażenie dodatkowe należy użytkować zgodnie z instrukcją obsługi. Narzędzie i wyposażenie dodatkowe należy wykorzystywać (przy koniecznym przestrzeganiu wskazówek ich producenta) wyłącznie do celów zgodnych z przeznaczeniem. Kategoriacznie wyklucza się wykorzystywanie urządzenia do wszelkich innych celów. Z zasady narzędzie należy włączyć przed zbilizeniem do materiału/miejska, na które będziemy odziażywać.
– Należy zachować porządek w miejscu pracy. Bałagan w miejscu pracy zwiększa prawdopodobieństwo wypadku. Pracować w dobrze wentylowanych pomieszczeniach.
– Zwracać uwagę na otoczenie. Nie wystawłać narzędzia na deszcz. Proszę pamiętać o właściwym oświetleniu. Nie kierować pistoletu w stronę ludzi i zwierząt. Nie pozwalać osobom postronnym, by poruszały węzem spiralnym, kompresorem lub kablem zasilającym kompresora. Ni dopuszczacą tych osób do obszaru roboczego. Postronne osoby nie powinny przebywać w obszarze pracy. Nie dopuszcacą dzieci do urządzenia!
– Stan roboczy narzędzia. Nalezy sprawdzać narzędzie i wąz spiralny pod kątem kompletności i uszkodzeń.
– Zabezpieczyć się przed porażeniem prądem. Podczas pracy unikać zetkimęcta części ciała i narzędzia z obiektami będącymi pod napięciem np. elementami instalacji elektrycznej, elementami grzejnymi, urządzeniami elektrycznymi.
– Przechowywać narzędzie w miejscu niedostępnym dla osób nieuprawnionych. Nieużywane narzędzia powinny być przechowywane w suchym, zamkniętym i niedostępnym dla dzieci miejscu. Wszystkie
czynności konserwacyjne wykonywać po odłączeniu przewodu ze spreżonym powietrzem oraz zbiornika.
– Nie przeciązać nadmiernie narzędzia. Lepiej i bezpieczniej pracuje się przy wydajności podanej w danych technicznych.
- Zawsze nosić odpowiednią odzież roboczą. Przy pracy narzędziem nie należy nosić lużnej odzieży lub bizuterii. Przy pracy zalecane są gumowe rękawice i obuwie antyposzigowe. W przypadku długich włosów używać siatki na włosy.
– Nie używać węża spiralnego do innych celów. Nie przenosić narzędzia przy pomocy węża spiralnego. Chronić wąż przed żarem, olejami i ostrymi krawedziami.
– Starannie dbać o narzędzie. Pamiętać o tym, żeby narzędzie zawsze było czyste, co zapewmia skuteczną i bezpieczną pracę. Przestrzegać zasad konserwacji. Regularnie kontrolować końcówki złączne i wąż spiralny, a w razie stwierdzenia uszkodzenia zlecić naprawę w autoryzowanym serwitnie.
— Transportowanie. Przed transportowaniem narzędzia powinny być odpowiednio oczyszczone i osuszone z używanych materiałów. Moga być transportowane tylko po ich odpowiednim zabezpieczeniu przed zanieczyszczeniem.
UWAGA! Zawsze należy zachowywać uwagę przy pracy. Oceniąć efektywność pracy. Postępować rozłądmie. Sprawność reagowania może ulec upośledzeniu na skutek spożycia alkoholu, zażywania leków i narkotyków, także w wyniku chorób i zmeczenia. W takich wypadkach należy zrezygnować z pracy z uzyciem narzędzi.
- Kontrolować urządzenie do kątem ewentualnych usterk. Przed każdym użytkowaniem nxzęstica uważnie je sprawdzki, a w szczególności elementy zabezpieczające i części, które podejrzewamy o uszkodzenie. Należy ocenci, czy spełmiąją właściwte i zgodne z przeznaczeniem funkcje. Skontrolować, czy części ruchome funcionują bez zarzutu i nie blokuja się oraz czy są uszkodzenie. Wszystkie części musząby ich właściwte zametoinowane, aby zapewnich bezpieczeństzą pracę urządzenia. Jeżeli zaw---------------jką jednego oznako prawniadrowowej pracy urządzenia, natychmiast je wyłącz i ziączo od źródła zasilania. Uszkodzone elementy zabezpieczające i części należy naprawiać wymięcinąt tylko w autoryzowanym serwisie, o ile nie podano inacejki i instrukcji obsługi.
UWAGA! Dla własnego bezpieczeństwa używać jedynie tych akcesoriów i urządzeń dodatkowych, które są podane w instrukcji obsługi lub są polecane przez producenta. Zastosowanie innych akcesoriów i osprzętu niż polecany w instrukcji obsługi lub katalogu producenta, może oznaczać dla Państwa niebezpieczenstwo spowodowania szkód na zdrowiu lub mienu.
BEZPIECZEŃSTWO I HIGIENA PRACY
1) Do obowiązków pracodawcy należy przekazanie niniejszej instrukcji obsługi narzędzia jego operatorowi!
2) Przed rozpoczęciem pracy należy przeczytać zalecenia producenta i zapoznać się z parametrami technicznymi.
3) Praca, kontrola, jak również konserwacja powinny być zawsze zgodne z obowiązującymi normami bezpieczeństwa i higieny pracy.
4) Podczas używania narzędzi pneumatycznych należy używać gogle ochronnych i nauszników ochronnych.
5) Przy pracy z chemicznymi płynami używać masek i filtrów ochronnych chroniących drogi oddechowe i oczy.
6) Kompresor osiąga podczas pracy wysoką temperaturę. Dotykanie go
Niniejsza instrukcja jest chroniona prawem autorskim. Kopiowanie / powielanie jej bez pisemnej zgody firmy Profix Sp. z o.o. jest zabronione.
V1.29.09.2017
prowadzi do poparzeń.
7) Zasysane przez kompresor powietrze musi być wolne od domieszek innych gazów i/lub oparów, ponieważ mogą one w kompresorze zapalić się lub eksplodować.
8) Przy odłączaniu szybkoziączki należy przytrzymać ręką element syprzegający węza, aby uniknąć zranień przez podrywający się wąz. 9) Przy pracach z pistoletami, w tym również pistoletem do przedmuchiwania, należy nosić gogle ochronne. Ciała obce i zdmuchiwane części mogą łatwo spowodować zranienia oczu.
WSKAZÓWKI BEZPIECZEŃSTWA PRZY PRACY Z ROZPYLANYMI
SUBSTANCIAMI
– Nie stosować lakierów lub rozcieńczalników o temperaturze zapłonu niższej niż 55 °C.
- Nie nagrzewać lakierów i rozpuszczalników.
– 6dy pracuje się z substancjami szkodlnwymi dla zdrowia, w celu ochrony drog oddechowych wymagane jest użycie urządzeń filtrujących chroniących oczy i drogi oddechowe (maski ochronnej na twarz). Zwracać również uwagę na podane przez producentów tych materiałów informacje o środkach ochronnych.
– Przestrzegać zasad postępowania z materiałami niebezpiecznymi, które są podane w formie danych i oznaczeń na ich opakowaniach. Ewentualnie podjąć dodatkowe środki ochrony, w szczególności nosić odpowiednie ubrania i maski.
– Podczas spryskiwania, jak i w miejscu pracy nie wolno palić. Opary mogą być także łatwopalne.
– Paleniska, otwarte źródła światła lub urządzenia wytwarzające Iskry nie mogą znajdować się ani być używane w pobliżu otwartych pojemników z farbami, gdyż może to doprowadzić do pozaru/wybuchu Z tego samego powodu nie woło również pałić tytoniu w tych sytuacjach.
– Nie przechowywać i nie spożywać potraw i napojów w pomieszczeniu, w którym się pracuje. Opary używanych substancji są szkodliwe dla zdrowia.
- Pomieszczenie, w którym wykonuje się prace natryskowe substancjami szkodliwymi musi mieć kubaturę większą niż 30 m³. Musi być zapewniona wystarczająca wymiana powietrza podczas natryskowania i suszenia. Nie natryskiwać pod wiatr. Zasadniczo przy rozpyłaniu, natryskiwaniu łatwopalnych, ewentualnie niebezpiecznych środków przestrzegać regulacji prawnych lokalnych organów władzy.
– Przy połączeniu z węzem ciśnieniowym PCW nie stosować środków takich jak: benzyna lakowa, alkohół butylowy, chlorek metylenu (powoduje to skrócenie „zywotności” węża).
UWAGA! Nie używać rozdienczalnika i środków czyszczących powodujących oksydowanie pojemnika aluminiowego, samego pistoletu i jego gałwanizowanych części. W sytuacjach ekstremańnych oksydowanie może spowodować wybuch. Producenti materiałów małarskich i rozpuszczalników podają stosowne informacje na produktach. W zadnym wypadku nie stosować kwasów do czyszczenia narzędzi pneumatycznych
Prosimy o zachowanie i przestrzeganie wskazówek
Bezpieczeństwa
URUCHOMIENIE I UŻYTKOWANIE NARZĘDZI PNEUMATYCZNYCH Zalecenia Przy Zasilaniu Narzędzi Pneumatycznych Sprężonym Powietrzem:
- Doprowadzane powietrze powinno być zawsze czyste i suche. - Zaleca się stosowanie elementów filtracyjnych, wychwytując cząsteczki wody, cząsteczki stałe i oleiste.
- Sprawdzac wąz i końcówki przyłączeniowe przed każdym uzyciem, pod względem ich przydatności do uzycia oraz szczelności i poprawności podłączenia.
- Sprawdzac urządzenie zasilające (np. sprężarkę, instalację pneumatyczną) przed każdym uzyciem.
- By w pełni wykorzystać moc i wydajność narzędzia, należy stosować
szybkozłącza i przewody odpowiedniej długości i średnicy.
- Należy unikać zaginania weża.
- Nie stosować narzędzi do celów przemysłowych.
- Nie stosować narzędzi w przemyśle spożywczym.
- Nie stosować narzędzi w środowisku zapyłonym
UWAGA! Nie wolno przekraczać dopuszczalnego ciśnienia
zasilającego! Nadmieme ciśnienie powoduje przekroczenie dopuszczalnych parametrów narzędzia i może skutkować jego uszkodzeniem i/lub uszkodzeniem weza oraz wypadkiem.
ZALECENIA PRZY PRACY NARZĘDZIEM PNEUMATYCZNYM:
Przed rozpoczęciem pracy narzędziem pneumatycznym należy upewnić się, iż zostało ono podłączone we właściwej kolejności do źródła zasilania (natrz rys. 1).
SCHEMAT INSTALACJI NARZĘDZI PNEUMATYCZNYCH
(1) Kompresor (opcjonalnie – z odolejaczem)
(2) Filtr-regulator ciśnienia, odwadniacz
(3) Szybkozłacze
(4) Waż spiralny
(5) Szybkorjacze
(6) Narzędzie pneumatyczne (rysunek przykładowy)
W czasie pracy narzędziem nie można prowadzić jego napraw, regulacji lub wymiany części.
Podczas przerwu w pracy lub w czasie przechodzenia z jednego miejsca na drugie trzeba usunąć rozpyłaną substanje ze zbiornika (w przypadku użytkowania pistoletu lakierniczego lub pistoletu do ropowania), potem odłączyć zasilanie sprężonym powietrzem, a następnie wyjąć końcówkę narzędzia z łącznika weża. Podczas wymiany końcówki robotczej dopływ sprężonego powietrza powinien być zamknięty, aby uniknąć jej wyrzucenia podczas przypadkożewo uruchornienia narzędzia.
Narzędzia należy chronić przed upadkami i uderzeniami oraz przed zanieczyszczeniami np.: błotem, woda, piaskiem, itp. i konserwować zgodnie z instrukcja obsługi, a także zwrócić uwagę na zachowanie dobrego stanu technicznego przewodów doprowadzających sprężone powietrze.
ZALECENIA W SPRAWIE UŻYTKOWANIA WEŻY SPIRALNYCH:
Weże powinny być
- mocno przytwierdzone do swoich końcówek.
- gazoszczelne (w przypadku stwierdzenia nieszczelności należy natychmiast wyłączyć dopływ spreżonego powietrza),
- przedmuchiwane ciepłym powietrzem,
- podłączane do źródeł zasilania wyposażonych w odoliwiacze powietrza i qarnki kondensacyjne.
- chronione przed uszkodzeniami mechanicznymi i oddziaływaniem materiałów zrących (kwasy, zasady), oleistych i smarów.
W miejscach narażonych na uszkodzenie mechaniczne należy używać węży zbrojonych. W razie stwierdzenia kontaktu węża z materiałami zraścymi należy zmyć wąz obficie wodą i sprawdzić czy jest nadal
Niniejsza instrukcja jest chroniona prawem autorskim. Kopiowanie / powielanie jej bez pisemnej zgody firmy Profix Sp. z o.o. jest zabronione.
szczelny, czy pojawily się odbarwienia i/łub odkształcenia, czy zmianie uległa twardość powierzchni zewnętrznej węza. Nie wolno używać uszkodzonego węza!
Wąż zanieczyszczony zewnętrznie smarami lub olejami należy starannie oczyścić suchą, bawełnianą pakuła.
Uzywanie węza uszkodzonego i/lub zanieczyszczonego jw. grozi wypadkiem przy pracy.
Przyłączanie i odłączanie węża od narzędzia powinno odbywać się tylko przy zamkniętym zaworze powietrza. Nie wolno odcinać dopływu powietrza przez załamywanie węży!
Po przyłączeniu węza do źródła zasilania należy najpierw go przedmuchać, zachowując odpowiednie środki ostrożności, aby usunąć nagromadzony w nim pył, a potem przyłączyć narzędzie pneumatyczne.
Weże nie powinny dotykać ani znajdować się w pobliżu przewodów elektrycznych pod napięciem.
OPIS DZIAŁANIA I ZASTOSOWANIE:
Pistolet lakierniczy przeznaczony jest do nanoszenia następujących materiałów małarsko-lakierniczych: lakiery metalizowane i niemetalizowane, emailie, farby podkładowe, akrylowe, akryle podkładowe i szpachie natryskowe (według zaleceń wytwórcy).
Zastosowano metalową obudowę i spust. Pistolet posiada regulację podawania ilości farby oraz regulację stożka strumienia: strumień okrągły lub spłaszczony.
Przed rozpoczęciem natrysku zapoznać się z instrukcją producenta farb i rozcieńczalników.
Pistolet myć w rozcieńczalniku właściwym dla użytego materiału malar- skiego, ale nie zanurzać go w nim.
Stosować odpowiedniej wielkości szybkołącza i odpowiedniej średnicy węże spiralne - pozwoli to w pełni wykorzystać parametry narzędzia, w tym jego wydajność.
SCHEMAT ROBOCZY PISTOLETU LAKIERNICZEGO Z DOLNYM ZBIORNIKIEM, 66344 (Rys.2)
-
Dźwignia, włącz/wyłącz
-
Głowica dyszy
-
Korpus (uchwyt) pisteletta
-
Wieszak
-
Nakrętka uszczelniająca
-
Zączka wejściowa
-
Regulator natężenia natrysku
-
Regulator „stozka” natrysku
-
Pierścień mocowania dyszy
-
Pokrywa zbiomika
-
Zbiomik
-
Odpowietrznik ( mały otworek)

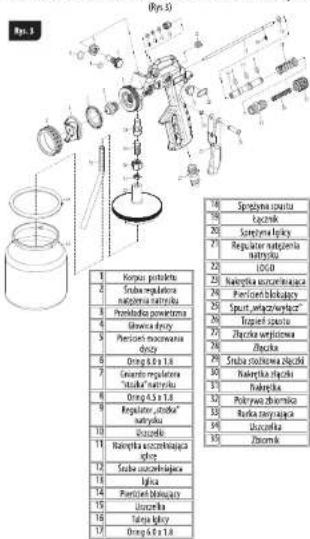

SCHEMAT MONTAŻOWY PISTOLETU LAKIERNIRZEGO Z DOLNYM ZBIORNIKIEM. 66344
URUCHOMIENIE I UŻYTKOWANIE
-
Sprawdzić czy elementy 28),29),30) oraz 31) (Rys.3) są właściwie skręcone ze sobą oraz z korpusem 1) (Rys.3) i pokrywą zbiornika 32) (Rys.3).
-
Wypełnić zbiomik 35) lakierem i przyłączyć go do pokrywy 32), zacisnąć poprzez obrocenie go o cwnierć obrotu w lewa strone.
-
Upewnić się, czy otwór odpowietrzenia 12) (Rys.2) w pokrywie jest czysty i drożny.
-
Połączyć wąz spiralny zasilający pistolet w powietrze do złączki wejściowej 6) (Rys.2) na pistołecie i wyregulować ciśnienie (3 bar) ze spreżarki.
-
Pokręcając regulatorem natężenia natrysku 7) (Rys. 2) wyregulować natężenie natrysku materiału małarskiego (dokręcić regulator, jeżeli
uzywa się farn bardziej płynnych, natomiast odkręcać regulator w przypadku użycia farb gęściejszych). Nastęonie pokręcając regulatorem „stożka” natrysku (8) wyregulować rozpiętość (kształt) strumienia natrysku
Regulacja natężenia natrysku (" Patrz rysunki poniżej ):
Niniejsza instrukcja jest chroniona prawem autorskim. Kopiowanie / powielanie jej bez pisemnej zgody firmy Profix Sp. z o.o. jest zabronione.
