INSTRUKCJA OBSŁUGI 66345 PROLINE

Regulacja „stożka” natrysku (* Patrz rysunki poniżej):

1. Nakierować Eliowią dZYĄ (2) (Rys.2.) w społach prostopadcy do powierzchni laksierowania

2. Przed właściwym uzyciem, należy wykonać próbę na zaestęczym materiale, aż do uzykania optymalnego efektu. NRDy nie pozostawać materiału małaniłkiego w zbiorniku pistoletu lubemicznego, w celu jego poźniejszego wykorzystania, ponieważ można uziódłoć przyrząd w społach niemarawiały, wany i częściad beschyczytnych.

3. Pa ayuda niety zawcze dożdanie bezycjić wymietne przypadu, poprzej przejdzenie dożkora zyczytem rozdatkielników walczytem dla użytego materiału mobilierje i udrachmienie, nateryku, bez zaneczyszczenia środowiska (przykłać w kieszkowa osmaty lub w kierukwa powierzniot połaniącji). Czytsczenie wykonywać za do momento, kiedy w budżotącym się struzmienia rozdatkielnik niebozu Flashów użytego materiału mobilierje. Da pomocą szmety namoczenyi w rozdatkielników, przycot zejmietrzne cełoju podstami, tam które ()one palaznienie ożtym niedwami mobilandmi. Wi Cuba dotowania dońadnie)—szcgczyszczenia, należy ostrzne nadłości potrzej na części opłane wyżej. Namoczy wszystkie weświzetrzej komponenty na likka godz w zomniku wyczetnym razystkiem rozdatkielnik, pa cypić – przycznego odwornej procesury mortułu —ponenie zmertować wszystkie komponenty po ich dożdaniem wyszeszenia.

OSRZEŻENIE: Nie stosować pistoletu do lakiesowania w pomieszczeniach zamkniętych, o lubaturze mniejszej m2 30 m3 - pozbawianych wennyiaqi. Nie używać pistoletu bez zarto-sowania maski chroniąci drogi odziechowe.

PRZECHOWYWANIE | KONSERWACJA

Pistolet w pasadzie nie wymaga specjalnych zabiegów korsenwacyjnych. Pistolet należy przedchowywać w miejscu, niedostępenym dla dnień, utrzywnywąć w starie czystań, chronic przed wikopią z zapłenień. Warunki przedchowywania powinny wyklućać możliwość usługami mechanicznych oraz wpływ czynników atmosferytych.

TRANSPORT

Pistolet transportować i składować w opakowaniu, chroniącym przed wichtigocie, wnikaniem pyłu i usługzeniami mechanicznymi.

Zbiemik w czasie transportu must być opróżniony z substancji

GWARANCIA PRODUCENTA

Gwarancja nie obejmaje udziałzeń spowodrowanych normalnym załyciem, przeciązniem lub niewłaściczą obługą oraz zastosawaniem niedrowierdym dla danego narzędzia. W celu zachowania ważności niniejszej gwarancji, należy dostarczyć sprzordowy narzędzie nie zdemontowane.

Gwarancja obejmuje wymienione części i noboczne przez okres 12 miesięcy poziąwisty od daty zakupu, poziadizonej fakturę lub paragonem fiskalnym i jest ważna tylko na berytomum Rzeczypospolnej Polskie.

Mozliwo wady mogą być usarięte poprzez wymianę narzędzia bądź wykonanie odpowiedniej naprawy.

W okresie gwarancyjnym, pod warunidem przestrzegania przez nabywcę instrukcji obilacji urządzenia, producent dokanuje bezpłatnych napraw lub wymany ustrkodsronego urządzenia lub jego części konstrukcypych, nie spełniających owej funkcji widzonek wykonania ich przez producenta z niewłaściwego materiału lub defektów montażu, zawiniowych przez producenta.

Naprawę gwarancyjną wykonaje się w centrach serwisowych PROFIK lub w serwirach, mających wydane upowaznienia do naprawy sprzętu. Napraw powinien dakonywać jedynie autoryzowany serwiu, w przeciwnym wypadku może powstać dla użytkownika niebozpieczeństwo utrany zdrowia lub życia.

Długość okresu gwarancji, warunki gwarancji, jak również adresz centrów serwisowych i warsztatów naprawczych sa perdane w karmie gwaranczyjel.

USUWANIE ODPADÓW

Narzędzia pneumatyczne, osprzęt i opakowanie należy podłać atylizacji zgodnie z obowiązującymi zasadami ochrony środowiska. Nie należy wyrałuć narzędzi do odpadów domawychi!

UWAG

— Polityka PROFIX jest polityka stałego udyskanałąnia swich produktów i dlatego firma rezerjałe sobie pfawu omuńki specifikacji wyrobu bez upozemnego powand omuńia

— Standardowe wynoby i akcesanta mogą być różne w zależności od kraja sprzedaży.

— Pelen aspartement wynbów może nie bis dostańw we wszystkich krakach

— Nãozy połączyć się z miejscowymi dystrybutarami PROFIX w celu określenia dostęgnolo asortymendu:

Dane Techniczne

Maurymalne cijnienie powietrza	4 Bar
Podom cijnienia akustycznego IpA, K=3dB(A)	83
Podom mary akustycznej IwA, K=1dB(A)	94

Celkomite wartości dragań działających na kończyny górne opera- tora nie przekracza 2,5 m/s² (EN 1953:1998+A1/2009)

OBJAŚNIENIE IKONEK ZNAJDUJĄCYCH SIĘ NA NAKLEJKACH INFORMACYJNYCH NA URZĄDZENIU

	NOME OBLIGARES (ORANGE)
	NOME ECONOMY (ORANGE)
	NOME REUNAME (ORANGE)
	STANDARD MAJOR PROCESSED
	PRESERVATIVIENEM PROZULTING (INSTRUMENTS)
	PEPRODUIT URBANIE (INSTRUMENTS)

PRODUCENT:

PROFIX SP. Z O.O.

ul. Marywilska 34

03-228 Warszawa, Polska

Niniejsza instrukcja jest chroniona prawem autorskim. Kopiowanie / powielanie jej bez pisemnej zgody firmy Profix Sp. z o.o. jest zabronione.

www.profix.com.pl

PL INSTRUKCJA OBSŁUGI

PISTOLET LAKI ERNICZY Z GÓRNYM ZBIORNIKIEM 6634S

Instrukcja oryginalna

Szanowny Kliencie,

Używając narzędzia pneumatycznego (dalej -

„narzędzie“ lub „produkt“) należy przeczytać

instrukcjęiprzestrzegaćnastępujących

podstawowych środków bezpieczeństwa w celu

uniknięcia uszczerbku na zdrowiu lub utraty życia,

ochrony przed porażeniem prądem, zranieniami,

wybuchem i

niebezpieczeństwem pożaru.

Eksploatacja narzędzi powinna być zgodna z przepisami BHP, obowiazuiacymi na terenie ich użytkowania.

Nieprzestrzeganie poniższych ostrzeżeń i/lub ingerowanie w konstrukcję narzędzi pneumatycznych anuluje prawa gwarancyjne i zwalnia producenta

z odpowiedzialności za szkody wynikłe w związku z pracą urządzenia - wyrządzone ludziom, zwierzętom, na mieniu lub samemu urządzeniu. Prosimy zachować instrukcję i wskazówki, aby można było w każdym momencie do nich wrócić. W razie przekazania urządzenia innej osobie, należy zaopatrzyć ją również w instrukcję obsługi. Nie ponosimy

odpowiedzialności za wypadki i uszkodzenia, które zaistmiały w wyniku nieprzestrzegania niniejszej instrukcji i wskazówek bezpieczeństwa. ZASTRZEŻENIE: Z powodu stałego udoskonalenia naszych produktów zastrzegamy sobie prawo do wprowadzania zmian, które nie są ujęte w poniższej Instrukcji.

OGÓLNE WSKAZÓWKI BEZPIECZEŃSTWA PRZY UŻYTKOWANIU

NARZĘDZI PNEUMATYCZNYCH

Stosowanie narzędzia

– Narzędzie i zalecane wyposażenie dodatkowe należy

uzytkować zgodnie z instrukcją obsługi. Narzędzie i wyposażenie dodatkowe należy wykorzystywać (przy koniecznym przestrzeganiu wskazówek ich producenta) wyłącznie do celów zgodnych z przeznaczeniem. Kategoriycznie wyklucza się wykorzystywanie urządzenia do wszelkich innych celów. Z zasady narzędzie należy Percentcy przed żolizieniem do materiału/miejsca, na które bedziemy odziaływać.

– Należy zachować porządek w miejscu pracy. Bałagan w miejscu pracy zwiększa prawdopodobieństwo wypadku. Pracować w dobrze wentylowanych pomieszczeniach.

– Zwracać uwagę na otoczenie. Nie wystawłać narzędzia na deszcz. Proszę pamiętać o właściwym oświetleniu. Nie kierować pistoletu w stronę ludzi i zwierząt. Nie pozwalać osobom postronnym, by poruszały węzem spiralnym, kompresorem lub kablem zasilającym kompresora. Ni dopuszczać tych osób do obszaru roboczego. Postronne osoby nie powinny przebywać w obszarze pracy. Nie dopuszczać dzieci do urządzenia!

- Stan roboczy narzędzia. Nalezy sprawdzać narzędzie i wąz spiralny pod kątem kompletności i uszkodzeń.

– Zabezpieczyć się przed porażeniem prądem. Podczas pracy unikać zetknięcia części diała i narzędzia z obiektami będącymi pod napięciem np. elementami instalacji elektrycznej, elementami grzejnymi, urządzeniami elektrycznymi.

– Przechowywać narzędzie w miejscu niedostępnym dla osób

nieuprawnionych. Nieużywane narzędzia powinny być przechowywane w suchym, zamkniętym i niedostępnym dla dzieci miejscu. Wszystkie

czynności konserwacyjne wykonywać po odłączeniu przewodu ze spreżonym powietrzem oraz zbiornika.

– Nie przeciązać nadmiernie narzędzia. Lepiej i bezpieczniej pracuje się przy wydajności podanej w danych technicznych.

- Zawsze nosić odpowiednią odzież roboczą. Przy pracy narzędziem nie należy nosić lużnej odzieży lub bizuterii. Przy pracy zalecane są gumowe rękawice i obuwie antypoślizgowe. W przypadku długich włosów używać siatki na włosy.

– Nie używać węża spiralnego do innych celów. Nie przenosić narzędzia przy pomocy węża spiralnego. Chronić wąż przed żarem, olejami i ostrymi krawedziami.

– Starannie dbać o narzędzie. Pamiętać o tym, żeby narzędzie zawsze było czyste, co zapewnia skuteczną i bezpieczną pracę. Przestrzegać zasad konserwacji. Regularnie kontrolować końcówki złączne i wąż spiralny, a w razie stwierdzenia uszkodzenia zlecić naprawę w autoryzowanym serwisie.

— Transportowanie. Przed transportowaniem narzędzia powinny być odpowiednio oczyszczone i osuszone z używanych materiałów. Moga być transportowane tylko po ich odpowiednim zabezpieczeniu przed zanieczyszczeniem.

UWAGA! Zawsze należy zachowywać uwagę przy pracy. Oceniąć efektywność pracy. Postępować rozządnie. Sprawność reagowania może ulec upośledzeniu na skutek spożycia alkoholu, zażywania leków i narkotyków, także w wyniku chorób i zmeczenia. W takich wypadkach należy zrezygnować z pracy z użyciem narzędzi.

- Kontrolować urządzenie pod kątem ewentualnych usterk. Przed każdym użytkowaniem nxvarsztzia указane je sprawdzki, a w szczególności elementy zabezpieczające i części, które podejrzewamy o uszkodzenie. Należy ocenci, czy spełmiąją właściowe i zgodne z przeznaczeniem funkcje. Skontrolować, czy części ruchome funcionują bez zarustu i nie blokują się oraz czy nie są uszkodzenie. Wszyskie części musząby ich właściwłe zamontowanie, aby zapewnich------------------------------ pracy urządzenia. Jeżeli zawarzysz jakoś oznako nie sprawidowowej pracy urządzenia, natychmiast je wyłącz i odzią od zrodła zasilania. Uszkodzone elementy zabezpieczające i części należy naprawiać wymięcinąt tylko w autoryzowanym serwisie, o ile nie podano inacnej i studierci obsługi.

UWAGA! Dla własnego bezpieczeństwa używać jedynie tych akcesoriów i urządzeń dodatkowych, które są podane w instrukcji obshugi lub są polecane przez producenta. Zastosowanie innych akcesoriów i osprzętu niż polecany w instrukcji obshugi lub katalogu producenta, może oznaczać dla Państwa niebezpieczeństwo spowodowania szkód na zdrowiu lub mienu.

BEZPIECZEŃSTWO I HIGIENA PRACY

1) Do obowiązków pracodawcy należy przekazanie niniejszej instrukcji obsługi narzędzia jego operatorowi!

2) Przed rozpoczęciem pracy należy przeczytać zalecenia producenta i zapoznać się z parametrami technicznymi.

3) Praca, kontrola, jak również konserwacja powinny być zawsze zgodne z obowiązującymi normami bezpieczeństwa i higieny pracy.

4) Podczas używania narzędzi pneumatycznych należy używać gogle ochronnych i nauszników ochronnych.

5) Przy pracy z chemicznymi płynami używać masek i filtrów ochronnych chroniących drogi oddechowe i oczy.

6) Kompresor osiąga podczas pracy wysoką temperaturę. Dotykanie go

Niniejsza instrukcja jest chroniona prawem autorskim. Kopiowanie / powielanie jej bez pisemnej zgody firmy Profix Sp. z o.o. jest zabronione.

V1.29.09.2017

prowadzi do poparzeń.

7) Zasysane przez kompresor powietrze musi być wolne od domieszek innych gazów i/lub oparów, ponieważ mogą one w kompresorze zapalić się lub eksplodować.

8) Przy odlączaniu szybkołączki należy przytrzymać ręką element sprzegający węza, aby uniknąć zranień przez podrywający się wąz

9) Przy pracach z pistoletami, w tym również pistoletem do przedmuchiwania, należy nosić gogle ochronne. Ciła obce i zdmuchiwane części mogą łatwo spowodować zranienia oczu.

WSKAZÓWKI BEZPIECZEŃSTWA PRZY PRACY Z ROZPYLANYMI SUBSTANCJAMI

– Nie stosować lakierów lub rozcieńczalników o temperaturze zapłonu niższej niż 55 °C.

- Nie nagrzewać lakierów i rozpuszczalników.

– 6dy pracuje się z substancjami szkodlnwymi dla zdrowia, w celu ochrony drog oddechowych wymagane jest użycie urządzeń filtrujących chroniących oczy i drogi oddechowe (maski ochronnej na twarz). Zwracać również uwagę na podane przez producentów tych materiałów informacje o środkach ochronnych.

– Przestrzegać zasad postępowania z materiałami niebezpiecznymi, które są podane w formie danych i oznaczeń na ich opakowaniach. Ewentualnie podjąć dodatkowe środki ochrony, w szczególności nosić odpowiednie ubrania i maski.

– Podczas spryskiwania, jak i w miejscu pracy nie wolno palić. Opary mogą być także łatwopalne.

– Paleniska, otwarte źródła światła lub urządzenia wytwarzające iskry nie mogą znajdować się ani być używane w pobliżu otwartych pojemników z farbami, gdyż może to doprowadzić do pozaru/wybuchu Z tego samego powodu nie woło również pałić tytoniu w tych sytuacjach.

– Nie przechowywać i nie spożywać potraw i napojów w pomieszczeniu, w którym się pracuje. Opary używanych substancji są szkodliwe dla zdrowia.

- Pomieszczenie, w którym wykonuje się prace natryskowe substancjami szkodłwymi musi mieć kubaturę większą niż 30 m³. Musi być zapewniona wystarczająca wymiana powietrza podczas natryślowania i suszenia. Nie natryskować pod wiatr. Zasadniczo przy rozpyłaniu, natryskiwaniu łatwopalnych, ewentualnie niebezpiecznych środków przestrzegać regulacji prawnych lokalnych organów władzy.

– Przy połączeniu z węzem ciśnieniowym PCW nie stosować środków takich jak: benzyna lakowa, alkohół butylowy, chlorek metylenu (powoduje to skrócenie „zywotności” węża).

UWAGA! Nie używać rozcieńczalnika i środków czyszczących powodujących oksydowanie pojemnika aluminiowego, samego pistoletu i jego gałwanizowanych części. W sytuacjach ekstremałnych oksydowanie może spowodować wybuch. Producenti materiałów małarskich i rozpuszczalników podają stosowne informacje na produktach. W zadnym wypadku nie stosować kwasów do czyszczenia narzędzi pneumatycznych

Prosimy o zachowanie i przestrzeganie wskazówek bezpieczeństwa.

URUCHOMIENIE I UŻYTKOWANIE NARZĘDZI PNEUMATYCZNYCH Zalecenia Przy Zasilaniu Narzędzi Pneumatycznych Sprężonym Powietrzem:

- Doprowadzane powietrze powinno być zawsze czyste i suche.

- Zaleca się stosowanie elementów filtracyjnych, wychwytujących cząsteczki wody, cząsteczki stałe i oleiste.

- Sprawdzac wąz i końcówki przyłączeniowe przed każdym uzyciem, pod względem ich przydatności do uzycia oraz szczelności i poprawności podłączenia.

- Sprawdzac urządzenie zasilające (np. sprężarkę, instalację pneumatyczną) przed każdym uzyciem.

- By w pełni wykorzystać moc i wydajność narzędzia, należy stosować

szybkoziącza i przewody odpowiedniej długości i średnicy.

- Należy unikać zaginania weża.

- Nie stosować narzędzi do celów przemysłowych.

- Nie stosować narzędzi w przemyśle spożywczym.

- Nie stosować narzędzi w środowisku zapyłonym

UWAGA! Nie wolno przekraczać dopuszczalnego ciśnienia

zasilającego! Nadmieme ciśnienie powoduje przekroczenie dopuszczalnych parametrów narzędzia i może skutkować jego uszkodzeniem i/łub uszkodzeniem weza oraz wypadkiem.

ZALECENIA PRZY PRACY NARZĘDZIEM PNEUMATYCZNYM:

Przed rozpoczęciem pracy narzędziem pneumatycznym należy upewnić się, iż zostało ono podłączone we właściwej kolejności do źródła zasilania (natrz rys. 1).

SCHEMAT INSTALACJI NARZĘDZI PNEUMATYCZNYCH

(1) Kompresor (opcionalnie — z odolejaczem)

(2) Filtr-regulator crinienia, odwadniacz

(3) Szyhkoziacze

(4) Wat spiralny

(5) Szuhkazia-2s

(6) Narzedzie pneumatyczne (rysunek przykładowy)

W czasie pracy narzędziem nie można prowadzić jego napraw, regulacji lub wymiany części.

Podczas przerwu w pracy lub w czasie przechodzenia z jednego miejsca na drugie trzeba usunąć rozpyłaną substanje ze zbiornika (w przypadku użytkowania pistaletu lakierniczego lub pistaletu do ropowania), potem odłączyć zasilanie sprężonym powietrzem, a następnie wyjąć końcówkę narzędzia z łącznika weża. Podczas wymiany końcówki roboczej dopływ sprężonego powietrza powinien być zamknięty, aby uniknąć jej wyrzucenia podczas przypadkowego uruchomienia narzędzia.

Narzędzia należy chronić przed upadkami i uderzeniami oraz przed zanieczyszczeniami np.: błotem, wodą, piaskiem, itp. i konserwować zgodnie z instrukcja obsługi, a także zwrócić uwagę na zachowanie dobrego stanu technicznego przewodów doprowadzających sprężone powietrze.

ZALECENIA W SPRAWIE UŻYTKOWANIA WEŻY SPIRALNYCH:

Weże powinny być

- mocno przytwierdzone do swoich końcówek

- gazoszczelne (w przypadku stwierdzenia nieszczelności należy natychmiast wyłączyć dopływ spreżonego powietrza),

- przedmuchiwane ciepłym powietrzem,

- podłączane do źródeł zasilania wyposażonych w odoliwiacze powietrza i qarnki kondensacyjne.

- chronione przed uszkodzeniami mechanicznymi i oddziaływaniem materiałów zrących (kwasy, zasady), oleistych i smarów.

W miejscach narażonych na uszkodzenie mechaniczne należy używać węży zbrojonych. W razie stwierdzenia kontaktu węża z materiałami zraścymi należy zmyć wąz obficie woda i sprawdzić czy jest nadal

Niniejsza instrukcja jest chroniona prawem autorskim. Kopiowanie / powielanie jej bez pisemnej zgody firmy Profix Sp. z o.o. jest zabronione.

szczelny, czy pojawyły się odbarwienia i/łub odkształcenia, czy zmianie uległa twardość powierzchni zewnętrznej węza. Nie wolno używać uszkodzonego węza!

Wąż zanieczyszczony zewnętrznie smarami lub olejami należy starannie oczyścić suchą, bawełnianą pakuła.

Używanie węża uszkodzonego i/lub zanieczyszczonego jw. grozi wypadkiem przy pracy.

Przyłączanie i odłączanie węża od narzędzia powinno odbywać się tylko przy zamkniętym zaworze powietrza. Nie wolno odcinać dopływu powietrza przez załamywanie węży!

Po przyłączeniu węza do źródła zasilania należy najpierw go przedmuchać, zachowując odpowiednie środki ostrożności, aby usunąć nagromadzony w nim pył, a potem przyłączyć narzędzie pneumatyczne

Weże nie powinny dotykać ani znajdować się w pobliżu przewodów elektrycznych pod napięciem.

OPIS DZIAŁANIA I ZASTOSOWANIE:

Pistolet lakierniczy przeznaczony jest do nanoszenia następujących materiałów małarsko-lakierniczych: lakiery metalizowane i niemetalizowane, emalie, farby podkładowe, akrylowe, akryle podkładowe i szpachie natryskowe (według zaleceń wytwórcy).

Zastosowano metalową obudowę i spust. Pistolet posiada regulację podawania ilości farby oraz regulację stożka strumienia: strumień okrągły lub spłaszczony.

Przed rozpoczęciem natrysku zapoznać się z instrukcją producenta farb i rozcieńczalników.

Pistolet myć w rozcieńczalniku właściwym dla użytego materiału malar- skiego, ale nie zanurzać go w nim.

Stosować odpowiedniej wielkości szybkołącza i odpowiedniej średnicy węże spiraine - pozwoli to w pełni wykorzystać parametry narzędzia, w tym jego wydainość.

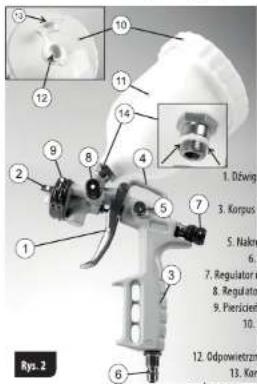

SCHEMAT ROBOCZY PISTOLETU LAKIERNICZEGO Z GÓRNYM ZBIORNIKIEM, 66345 (Rys.2)

1. Dźwignia „włącz/wyłącz”

2. Głowica dyszy

3. Korpus (uchwyt) pistoletu

4. Wieszak

S. Nakrętka uszczelniająca

1. Złączka wejściowa

Regulator natężenia natrysku

1. Regulator, stürzka matrylsku

2. Regulator, macevanie dnyu

3. Pierscień mocowania dyszy

4. Pokrywa Zbiornika

5. Thiomik

6. Odpowietrznik ( mały otworek)

7. Karek odpowietrznika

8. Śruba mocowania zbiornika oraz

SCHEMAT MONTAŻOWY PISTOLETU LAKIERNICZEGO Z GÓRNYM ZBIORNIKIEM, 66345 (Rys. S)

[1]

1	Korpus postułu
2	Śruba regulatora natzomia natrzuka
3	Przekłódka powictowa
4	Głowica dyzy
5	Piersoni masowana dyszy
6	Orzg 5.0 x 1.8
7	Ceniaro regulatora "studka" natrzuku
8	Orzg 0.5 x 1.8
9	Regulator "studka" natrzuku
10	Usczeło
11	Nalynyka urochroniques zle
12	Śruba urochroniques zle
13	Ilyka
14	Piersoni natuzyty
15	Usczeła
16	Tatejka dycy
17	Orzg 0.0 x 1.8

18	Spręczna spustu
19	Łecznik
20	Spręczna ląjicy
21	Regulator natężenia natryscy
22	Logo
23	Nateptyka usczeniącza
24	Perścienėbłobający
25	Spust, włączy/wylącz*
26	Tropień spustu
27	Złączka wyrjidowa
28	Uzocelka
29	Zbiomk
30	Pokrywa zbormika
31	Konek odpowiedziżnika

URUCHOMIENIE I UŻYTKOWANIE

1. Dokrecić zbiomik (11) (Rys.2) do korpusu pistoletu za pomocą śruby (14) (Rys.2) zwracając uwagę na prawidłowe ułożenie uszczelki - tak jak pokazują to strzałki na powiększeniu śruby (14)

2. Upewnić się, czy otwór odpowietrzenia 12) (Rys.2) w pokrywie (10) jest czysty i drozny i zamiknąć go korkiem (13) (Rys.2). Niedrozny odpowiedznik uniemożliwi pracę - korek posiada małą szczelinę dla działania odpowietrznika.

3. Napelnić zbiornik (11) lakierem i dokręcić pokrywę (10) (Rys.2).

4. Połączyć waz spiralny zasilający pistolet w powietrze do złączki wejdciowej 6) (Rys.2) na pistołecie i wyregulować ciśnienie (3 bar) ze sprężarki.

5. Pokręcając regulatorem natężenia natrysku 7) (Rys. 2) wyregulować natężenie natrysku materiału małarskiego (dokręcić regulator, jeżeli używa się farb baldziej płynnych, natomiast odkręcać regulator w przypadku uzycia farb gęscej(zych). Nalepnie pokręcając regulatorem „stożka” natrysku (8) wyregulować rozpiętość (kształt) strumienia natrysku

Regulacja należenia natrysku ( ^st Patrz rysunki poniżej):
