WT-2060P - Отопление Ravanson - Бесплатное руководство пользователя

Тип изделия	Напольный электрический вентилятор
Бренд	Ravanson
Модель	WT-2060P
Максимальная скорость воздушного потока	55,96 м³/мин
Потребляемая мощность вентилятора	51,72 Вт
Коэффициент сервиса	1,14 (м³/мин)/Вт
Потребляемая мощность в режиме ожидания	0,44 Вт
Уровень звуковой мощности вентилятора	60,9 дБ(А)
Максимальная скорость воздуха	2,782 м/с
Диапазон таймера	от 0,5 до 7 часов
Поворот	Да, автоматическое вращение вокруг вертикальной оси
Наклон головы	Да, ручная регулировка по горизонтальной оси
Количество скоростей	3 (Низкая, Средняя, Высокая)
Режимы	Нормальный, Сон
Электропитание	220-240 В ~ 50 Гц
Функции безопасности	Подразумевается защита от перегрева; детский замок не указан
Очистка	Протирать влажной тканью с нейтральным моющим средством; не используйте растворители
Хранение	Хранить в оригинальной упаковке, защищать от влаги и механических повреждений
Стандарт измерения	IEC 60879
Производитель	RAVANSON Ltd., Sp. z o.o., ул. Мазовецка 6, 09-100 Плоньск, Польша

Часто задаваемые вопросы - WT-2060P Ravanson

Как собрать вентилятор?

См. рисунок 2 в руководстве. Прикрепите защитную крышку лопастей к передней решетке, затем соберите колонну и установите вентилятор сверху. Убедитесь, что гайка лопасти затянута против часовой стрелки (левая резьба).

Что делают элементы управления?

Кнопка Вкл/Скорость включает вентилятор и переключает скорости (Низкая, Средняя, Высокая). Режим выбирает Нормальный или Сон (более мягкий поток воздуха). Таймер устанавливает время работы от 0,5 до 7 часов, увеличиваясь на 0,5 ч за нажатие. Выкл выключает вентилятор.

Как работает функция поворота?

Нажмите кнопку на корпусе приводного механизма (рисунок 5A), чтобы включить автоматическое вращение. Вытяните кнопку, чтобы отключить поворот.

Можно ли наклонить голову вентилятора?

Да, осторожно толкайте или тяните приводной механизм, чтобы наклонить голову по горизонтальной оси (рисунок 5B). Не прилагайте усилий.

Как чистить вентилятор?

Всегда сначала отключайте вентилятор от сети. Используйте слегка влажную ткань с нейтральным моющим средством. Никогда не используйте бензин или растворители. Избегайте попадания воды в двигатель.

Что делать, если вентилятор не включается?

Проверьте электропитание и убедитесь, что вилка полностью вставлена. Если он все еще не работает, обратитесь к авторизованному обслуживающему персоналу. Не пытайтесь ремонтировать самостоятельно.

Безопасно ли использовать вентилятор рядом с детьми?

Дети младше 8 лет не должны использовать вентилятор без присмотра. Держите шнур в недоступном месте. Всегда следите за детьми, чтобы предотвратить несчастные случаи.

Можно ли использовать вентилятор на улице?

Нет, вентилятор предназначен только для использования внутри помещений. Не подвергайте его воздействию дождя, влаги или мокрых рук.

Какая потребляемая мощность в режиме ожидания?

Потребляемая мощность в режиме ожидания составляет 0,44 Вт. Отключайте вентилятор от сети при длительном неиспользовании для экономии энергии.

Каковы технические характеристики?

Максимальный воздушный поток: 55,96 м³/мин, потребляемая мощность: 51,72 Вт, коэффициент сервиса: 1,14 (м³/мин)/Вт, уровень звука: 60,9 дБ(А), максимальная скорость воздуха: 2,782 м/с. Стандарты: IEC 60879.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ WT-2060P Ravanson

RUS Инструкция по обслуживанию Вентилятр

Те(ыПз(-й ч-х-феНехщ

Voltage 220–240 V

Frequency 50/60 Hz

Rated power 55 W

2-МехСПМ СП) Тх-ПщчьхН

Мы поздравляем Вас с покупкой и приветствуем среди потребителей изделий фирмы R-v-nson.

Перед первым использованием устройства следует точно ознакомиться с инструкцией по эксплуатации и сохранить ее на случай необходимости использования в будущем.

Перед тем, как приступить к пользованию, следует прочитать все указания и предостережения, которые касаются техники безопасности.

Несоблюдение нижеприведенных предостережений и указаний, касающихся техники безопасности, может стать причиной поражения электрическим током, возникновения пожара и/или серьезных телесных повреждений.

Сохраните все предостережения и указания, которые касаются техники безопасности, чтобы иметь возможность воспользоваться ими в будущем.

ОБЩИЕ УКАЗАНИЯ ПО ТЕХНИКЕ БЕЗОПАСНОСТИ

Этим устройством могут пользоваться дети в возрасте от 8 лет и выше, лица с ограниченной физической, сенсорной или умственной работоспособностью, лица без опыта и соответствующих знаний, если это совершается под присмотром других лиц или согласно инструкции по эксплуатации устройства безопасным образом, а также те лица, которые поняли опасность, связанную с пользованием устройством. Дети не должны играть с устройством. Чистку и технический уход не могут выполнять дети без присмотра.

Дети не осознают опасность, которая может возникнуть во время пользования электрическими устройствами.

1. Держите устройство в недоступном для детей месте.
2. Не применяйте устройства, если поврежден питательный провод.
3. Никогда не тяните за провод во время вытягивания штепсельной вилки из контактного гнезда.
4. Если он поврежден, его должен заменить работник авторизованного сервисного центра производителя или другое квалифицированное лицо с целью избежания угрозы.
5. Штепсельная вилка устройства должна подходить к контактным гнездам.
6. Не следует никаким образом переделывать штепсельную вилку.
7. Не применяйте устройства на открытом воздухе. Не выставляйте устройства на дождь. Берегите от сырости. Не обслуживайте устройство мокрыми руками.
8. Нельзя удалять никаких частей корпуса.
9. Не применяйте устройства на открытом воздухе. Не выставляйте устройства на дождь. Берегите от сырости. Не обслуживайте устройство мокрыми руками.
10. Нельзя удалять никаких частей корпуса.
11. Следует обращать внимание на торчащие части одежды, висящие длинные волосы, которые могут запутаться в подвижных элементах устройства.
12. Перед тем, как приступить к эксплуатации, следует удостовериться, соответствует ли источник питания, к которому должно быть подсоединено устройство, параметрам, представленным на заводском щитке.
13. Никогда не следует включать в сеть устройство, которое полностью не смонтировано.
14. Никогда не следует принять устройство с треснутой или поврежденной лопастью воздушного винта.
15. Не применять устройство непосредственно по соседству с ванной, душем или плавательным бассейном.
16. Следить, чтобы провод и штепсельная вилка не имели контакта с водой или влажностью. Не распылять никаких жидкостей на устройство.
17. Выключать устройство из сети, придерживая штепсельную вилку; не тянуть за провод.

18. Отсоединить устройство от сети, если должно быть перенесено, или не будет употребляться длительное время.

19. Не применять устройства без защитных решеток.

20. Устройство предназначено для домашнего применения.
21. Устройством следует пользоваться только для личных целей, которые предусмотрены для эксплуатации устройства. Это устройство не предусмотрено для применения в рамках обычной хозяйственной деятельности.
22. Ремонт устройства следует поручать исключительно квалифицированному работнику, использующему оригинальные запчасти.
23. Даже при использовании устройства по назначению и соблюдении всех указаний относительно безопасности нельзя полностью исключать некоторых остаточных факторов риска.

Нельзя закрывать сетчатого корпуса вентилятора.

ВНИМАНИЕ! Нельзя вкладывать никаких элементов в защитные решетки вентилятора во время его работы.

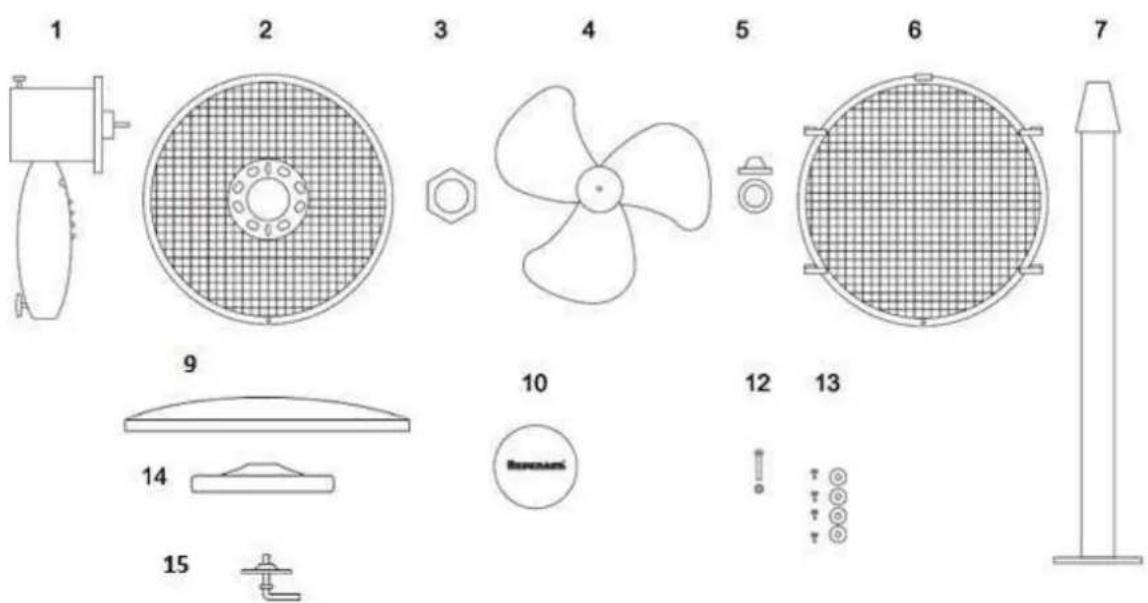

Обозначения

После открытия упаковки следует проверить ее комплектность. Проверить, не повреждены ли отдельные элементы.

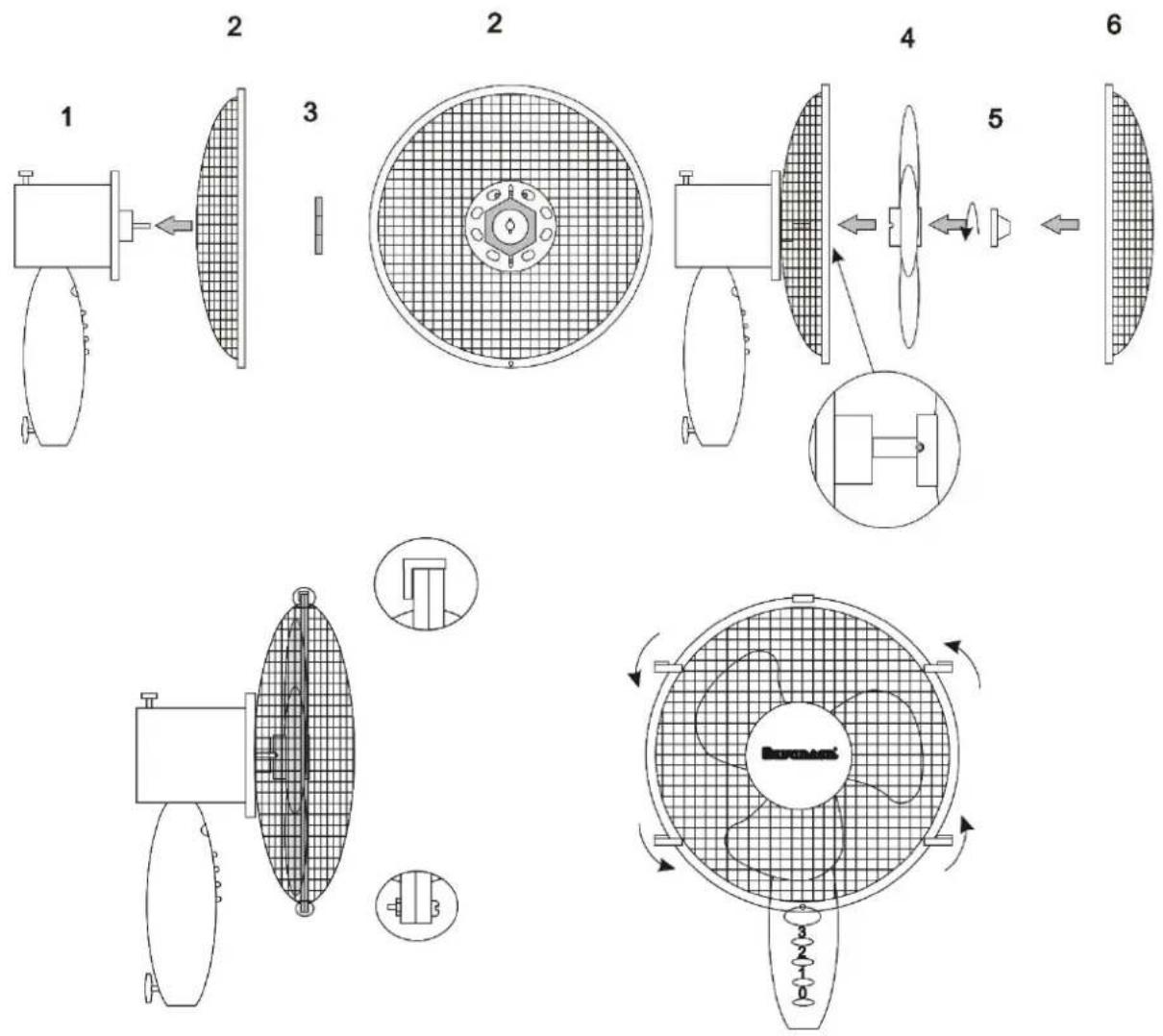

Монтаж

1. Прикрутить защитный экран воздушного винта 10 к передней защитной решетке 6 (Рис.1)

Рис.1

1. Смонтировать звентилятор3 согласно3Рис.323

Рис.323
ВНИМАНИЕ!ЗГайкуЗвоздушногоЗвинтаЗзатянутьЗнаЗболт,ЗповорачиваяЗпротивЗчасовойЗстрелки3(леваЗрезьба).3

1. Смонтировать стойку вентилятора Рис. 3

Рис. 3

1. Заложить вентилятор на стойку (Рис. 4)

ВНИМАНИЕ! Убедитесь, что источник питания, к которому вы хотите подключить устройство, соответствует параметрам, указанным на идентификационной табличке.

ВНИМАНИЕ! Перед каждым использованием проверить устройство, не имеется ли механических повреждений. Проверить провод электропитания. Если провод электропитания поврежден, нельзя подсоединять устройство к источнику питания.


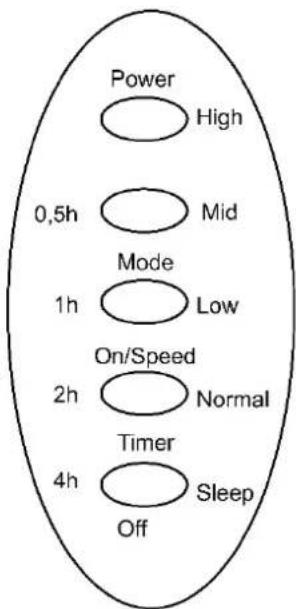

On/Spee) – - включение. После включения при помощи кнопки MODE, вентилятор начинает работу на самых малых оборотах.

On/Spee) - установка скорости вентилятора (High – максимальная, Mi) – средняя; 2ow – минимальная).

ODE – - кнопка служит для выбора циркуляции воздуха

6orm-I – натуральный воздух, а также

Sleep – успокаивающий воздух во время пассивного режима.

TIOER - - Установление рабочего времени.

Возможным является установка рабочего времени от 0,5 ч до 7 ч. Каждое нажатие кнопки увеличивает рабочее время на 0,5 ч. Об установленном рабочем времени сигнализирует соответствующая комбинация контрольных лампочек, расположенных над кнопкой. С целью отказа от установки рабочего времени следует нажимать кнопку TIMER, вплоть до момента, когда не будет светиться ни одна контрольная лампочка над кнопкой.

OFF - выключение

Вентилятор оснащен вращательным механизмом. Самодействующее вращение вентилятора в вертикальной оси вводится в действие при помощи кнопки на корпусе силового агрегата (1). Смотреть Рисунок 5А.

Включение наступает при посредстве нажатия кнопки. Чтобы выключить вращение устройства, следует вытянуть кнопку.

Наклон головки вентилятора относительно горизонтальной оси можно произвести посредством осторожного легкого нагиба/отгиба силового агрегата. Смотреть Рисунок 5Б.

Хранение и транспортирование

Прежде чем спрятать устройство следует подождать, пока оно остынет. Хранить и транспортировать устройство следует в упаковке, защищающей от влаги, пыли и механических повреждений.

Удаление повреждений

В случае если вентилятор не работает, следует проверить, имеется ли напряжение в электрической розетке. Все ремонты могут выполняться только уполномоченными лицами.

Техническая характеристика

Напряжение 220–240 В

Частота 50/60 Гц

Номинальная мощность 55 Вт

Производитель оставляет за собой право на технические изменения!

Данная маркировка обозначает, что настоящее оборудование, по истечении срока его эксплуатации, не может находиться вместе с другими бытовыми отходами.

Пользователь обязан передать его в пункт сбора отработанного электрического и электронного оборудования. Предприятия по сбору отходов, в том числе местные пункты сбора, магазины и районные организации, образуют соответствующую систему приема оборудования такого вида.

Правильная утилизация отработанного электрического и электронного оборудования исключает последствия, вредные для здоровья людей и окружающей среды, вытекающие из наличия опасных компонентов или неправильного складирования и переработки такого оборудования.

В устройстве ограничено применение веществ, отрицательно сказывающихся на окружающей среде в период эксплуатации данного изделия или после его отработки.
