WT-2060P - Gretje Ravanson - Brezplačna navodila za uporabo

Tip izdelka	Stojalo električni ventilator
Znamka	Ravanson
Model	WT-2060P
Maksimalna hitrost pretoka ventilatorja	55,96 m³/min
Vhodna moč ventilatorja	51,72 W
Servisna vrednost	1,14 (m³/min)/W
Poraba energije v pripravljenosti	0,44 W
Raven zvočne moči ventilatorja	60,9 dB(A)
Maksimalna hitrost zraka	2,782 m/s
Časovni obseg	0,5 do 7 ur
Nihanje	Da, samodejno vrtenje okoli navpične osi
Nagib glave	Da, ročno nastavljivo na vodoravni osi
Število nastavitev hitrosti	3 (Nizka, Srednja, Visoka)
Načini	Normalno, Spanje
Napajanje	220-240 V ~ 50 Hz
Varnostne funkcije	Zaščita pred pregrevanje je implicitna; otroška varnostna ključavnica ni navedena
Čiščenje	Obrišite z vlažno krpo in nevtralnim detergentom; ne uporabljajte topil
Shranjevanje	Hranite v originalni embalaži, zaščitite pred vlago in mehanskimi poškodbami
Merilni standard	IEC 60879
Proizvajalec	RAVANSON Ltd., Sp. z o.o., ul. Mazowiecka 6, 09-100 Płońsk, Poljska

Pogosto zastavljena vprašanja - WT-2060P Ravanson

Kako sestavim ventilator?

Glejte sliko 2 v priročniku. Pritrdite pokrov lopatic na sprednjo rešetko, nato sestavite steblo in namestite ventilator na vrh. Prepričajte se, da je matica lopatic zategnjena v nasprotni smeri urinega kazalca (levi navoj).

Kaj upravljalni gumbi delajo?

Gumb Vklop/Hitrost vklopi ventilator in ciklira skozi hitrosti (Nizka, Srednja, Visoka). Način izbere Normalno ali Spanje (mehkejši pretok zraka). Časovnik nastavi čas delovanja od 0,5 do 7 ur, vsak pritisk poveča za 0,5 h. Izklop izklopi ventilator.

Kako deluje funkcija nihanja?

Pritisnite gumb na ohišju pogonske enote (slika 5A) za omogočanje samodejnega vrtenja. Potegnite gumb ven, da onemogočite nihanje.

Ali lahko nagnem glavo ventilatorja?

Da, nežno potisnite ali povlecite pogonsko enoto, da nagnete glavo na vodoravni osi (slika 5B). Ne silite.

Kako očistim ventilator?

Vedno najprej izklopite ventilator. Uporabite rahlo vlažno krpo z nevtralnim detergentom. Nikoli ne uporabljajte bencina ali topil. Preprečite vstop vode v motor.

Kaj naj storim, če se ventilator ne zažene?

Preverite napajanje in se prepričajte, da je vtič popolnoma vstavljen. Če še vedno ne deluje, kontaktirajte pooblaščeno servisno osebje. Ne poskušajte sami popravljati.

Ali je varno uporabljati ventilator v bližini otrok?

Otroci, mlajši od 8 let, naj ne uporabljajo ventilatorja brez nadzora. Kabel naj bo izven dosega. Vedno nadzorujte otroke, da preprečite nesreče.

Ali lahko uporabljam ventilator na prostem?

Ne, ventilator je namenjen samo za notranjo uporabo. Ne izpostavljajte ga dežju, vlagi ali mokrim rokam.

Kakšna je poraba energije v pripravljenosti?

Poraba energije v pripravljenosti je 0,44 W. Izklopite ventilator, ko ga dlje časa ne uporabljate, da prihranite energijo.

Kakšne so tehnične specifikacije?

Maksimalni pretok zraka: 55,96 m³/min, vhodna moč: 51,72 W, servisna vrednost: 1,14 (m³/min)/W, raven zvoka: 60,9 dB(A), maksimalna hitrost zraka: 2,782 m/s. Standardi: IEC 60879.

NAVODILA ZA UPORABO WT-2060P Ravanson

SL Navodilo za uporabo Ventilator

LT Naudojimo instrukcija

Ventiliatorius

EST Kasutusjuhend Ventilaator

Pre) z-četkom upor-be je treb-n-t-nčno prebr-ti vs-n-vo)il-in opozoril-v zvezi z v-rnostjo upor-be

6eupoštev–nje spo)njih v–rnostnih opozoril in n–vo)il l–hko povzroči električni u)–r, pož–r in/–li hu)e telesne poško)be

Shr-nite vs-v-rnostn-opozoril-in n-vo)il-, )- jih boste po potrebi imeli n-voljo tu)i k-sneje

SP2OŠ6A VAR6OST6A 6AVODI2A

Ta aparat smejo uporabljati otroci stari 8 let in več ter ljudje z zmanjšanimi čutilnimi ali psihičnimi sposobnostmi ter brez izkušenj in znanj, pod pogojem, da ga uporabljajo pod nadzorom oziroma skladno z navodili za uporabo aparata na varen način in da se te osebe zavedajo nevarnosti povezanih z uporabo aparata. Otroci naj se ne igrajo z aparatom. Otroci ne smejo opravljati čiščenja in vzdrževanja aparata brez nadzora.

Otro(i se ne z-ve)-jo nev-rnosti, ki se l-hko poj-vijo pri upor-bi električnih -p-r-tov.

Hranite aparat izven dosega otrok.

Ne uporabljajte aparata, če je napajalni vod poškodovan.

Nikoli ne izklapljajte vtiča iz vtičnice z vlečenjem za napajalni kabel.

Pazite, da napajalni vod ne bo v stiku z ostrimi robovi ali v bližini vročih površin. Poškodovanost kabla lahko povzroči električni udar.

Nikoli ne postavljajte aparata na vroče površine.

Vtič aparata mora biti skladen z vtičnico.

Ni dovoljeno na noben način predelovati vtiča.

Ne uporabljajte aparata na prostem. Ne izpostavljajte ga dežju. Ščitite ga pred vlago. Ne uporabljajte aparata, ko imate mokre roke.

Ni dovoljeno odstranjati nobenih delov ohišja.

Bodite pozorni na morebitne štrleče dele oblačil, dolge lase, ki se lahko zapletejo v gibljive dele aparata.

Nikoli ne priklapljajte na tok naprave, ki ni v celoti zmontirana.

Nikoli ne uporabljajte naprave s zlomljeno ali drugače poškodovano lopatico propelerja.

Ne uporabljajte naprave v neposredni bližini banje ali prhe ali plavalnega bazena.

Pazite, da vod in vtič ne prideta v stik z vodo ali vlago. Ne razpršujte nobenih tekočin po napravi.

Odklopite napravo od omrežja tako, da držite za vtič; ne vlecite za vod.

Ne uporabljajte naprave brez nameščenih zaščitnih okrovov.

Aparat je namenjen za uporabo v gospodinjstvih.

Aparat se sme uporabljati zgolj z zasebne potrošne namene, za katere je predviden. Ta aparat ni predviden za uporabo v okviru gospodarske dejavnosti.

Aparat transportirajte tako, da bo zapakiran v originalni embalaži varujoči aparat pred mehanskimi poškodbami.

Popravilo aparata poverite izključno ustrezno usposobljeni osebi, ki bo uporabila originalne nadomestne dele.

Kljub uporabi naprave v skladu z namenom in spoštovanju varnostnih navodil ni možno izključiti določenih dejavnikov preostalih tveganj.

6i )ovoljeno prekriv-ti mrež-steg- okrov- ventil-torj-.

POZOR! 6i )ovoljeno vst-vlj-ti ničes-r skozi mrežo okrov- tekom)el-ventil-torj-.

Priporočljivo je, da napravo priključite na napajalno omrežje, opremljeno z napravo za preostali tok (RCD) z izklopnim tokom 30mA ali manj.

OPOMBA! Naprava ni zasnovana za delo z zunanjimi časovnimi stikali ali ločenim sistemom daljinskega upravljanja.

I)eПНзfзм-(зд-

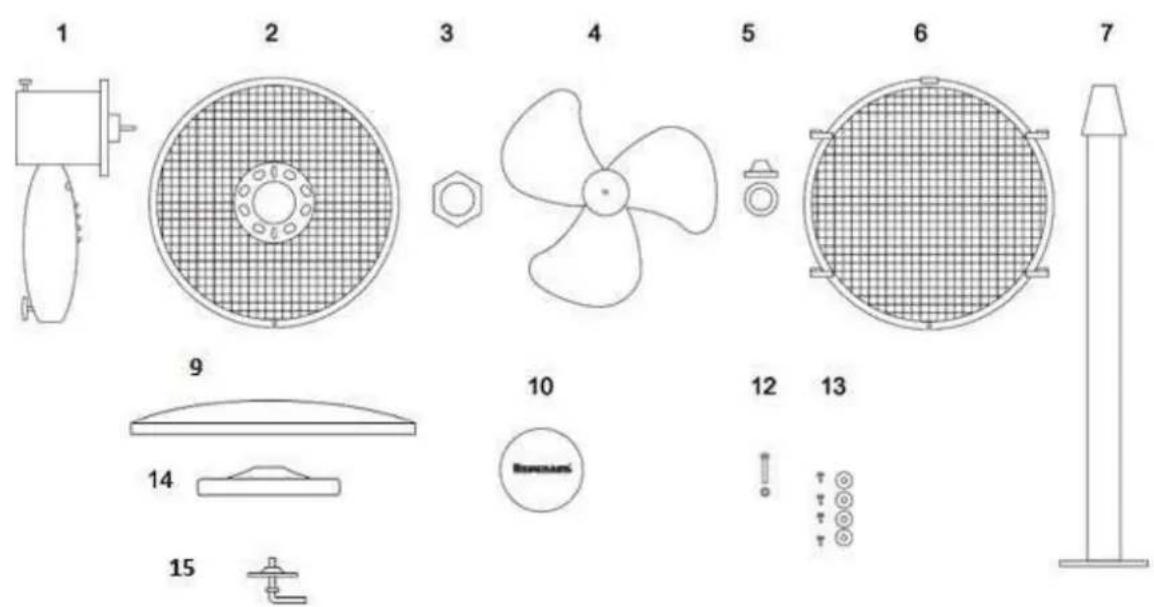

Po odprtju embalaže je treba preveriti kompletnost vsebine v njej. Preveriti, ali posamezni elementi niso poškodovani.

Montaža

1. Priviti okrov propelerja 10 na sprednji okrov 6 (Sl.1)

6

Sl.1

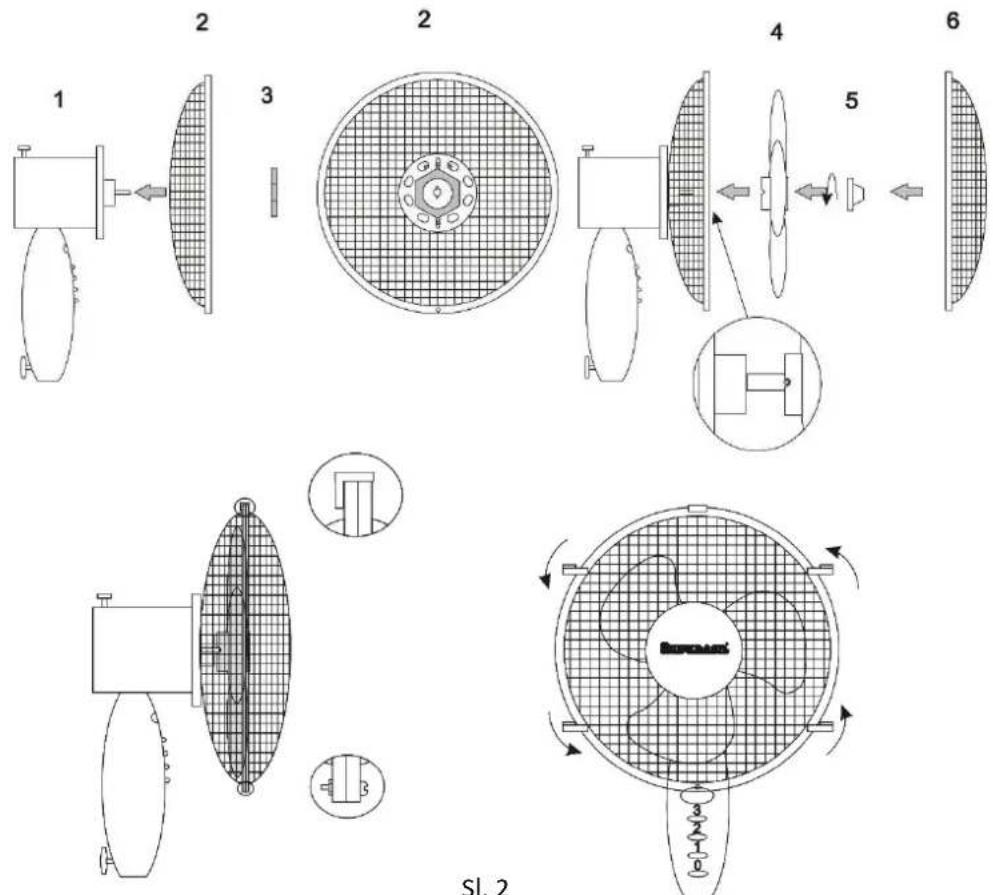

1. Zmontirati ventilator skladno s Sl. 2

Sl. 2

Pozor! Matico propelerja priviti na vijaku z zasukavanjem le-te v smeri nasprotni smeri gibanja urinih kazalcev (levi navoj).

1. Zmontirati stebriček ventilatorja skladno s Sl. 3

Sl. 3

1. Nasaditi ventilator na stebriček (Sl.4)

Pozor! Pred vsakokratno uporabo naprave preverite, ali ni prišlo do kakšne mehanske poškodbe. Preverite napajalni vod. Če je napajalni vod poškodovan, ni dovoljeno priklapljati naprave na vir napajanja.


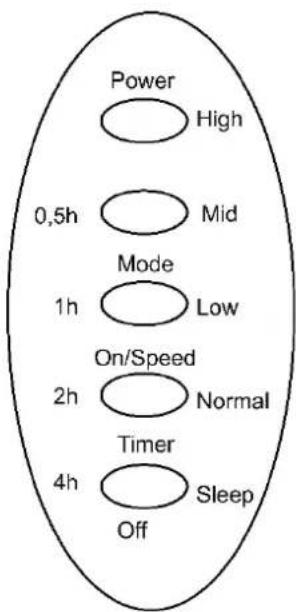

On/Spee) - vklop

Po vklopu s pritiskom na gumb On/Spee) začne ventilator delovati na najnižjih vrtljajih

On/Spee) - nastavitev hitrosti dela ventilatorja (High – najhitreje, 0i) – srednje hitro;

2ow – najpočasneje)

0ODE - gumb služi za izbor kroženja zraka

6orman – naravni zrak ter

Sleep – blažilni zrak tekom spanja

TIOER - Nastavitev časa dela

Možno je nastaviti vrednost časa dela na razponu od 0,5 h do 7 h. Vsak pritisk na gumb poveča čas dela za 0,5 h. Nastavljeni čas signalizira ustrezna kombinacija kontrolnih lučk, nahajajočih se nad gumbom. Če ne želite nastavitve omejenega časa dela, pritiskajte na gumb TIMER vse dokler nad gumbom ne bo svetila več nobena lučka.

OFF - izklop

Ventilator je opremljen z zasučnim mehanizmom. Samodejno obračanje ventilatorja okoli navpične osi se aktivira s pomočjo gumba na ohišju pogonskega sklopa (1). Glej Sliko 5A.

Aktivacijo se opravi z vtisnjenjem gumba, za deaktivacijo obračanja naprave pa je treba pritisniti na gumb, da le-ta izskoči.

Nagib ventilatorjevega propelerja v vodoravni osi se lahko doseže z rahlim naklonom / zapogibom pogonskega sklopa. Glej Sliko 5B.

Pred pristopom k vzdrževalnim opravilom se je treba prepričati, ali je ventilator odklopljen od vira napajanja.

Ventilator čistite z navlaženo (ne mokro) krpo z uporabo nevtralnega detergenta, nikoli ne uporabljajte bencina ali drugih topil.

Hranjenje in transport

Preden napravo opravite na mesto, kjer jo shranjujete, počakajte, da se ohladi. Napravo hranite in transportirajte v embalaži, zagotavljajoči zaščito pred prahom, vlago in mehanskimi poškodbami.

6-щОeНз

V primeru, da ventilator ne bi deloval, je treba preveriti, ali obstaja napetost v napajalni vtičnici. Kakršnakoli popravila naprave smejo opravljati le za to pooblaščene osebe.

ТеЫПзСЫЗ Ч-х-феНхз

Napetost 220–240 V

Frekvenca 50/60 Hz

Nazivna moč 55 W

Proizvajalec si pridržuje pravico do tehničnih sprememb!

Taka označba obvešča, da te opreme po prenehanju njene uporabnosti ni dovoljeno odlagati skupaj z drugimi gospodinjskimi odpadki. Uporabnik jo ima obveznost oddati enotam, ki zbirajo odpadno električno in elektronsko opremo. Enote, ki opravljajo zbiranje te opreme, v tem lokalna zbirna mesta, trgovine in odpadna mesta, ki jih

organizirajo enote lokalne uprave, tvorijo ustrezno mrežo odjemnih mest, na katerih je možno oddati odpadno opremo.

Ustrezno ravnanje z izrabljeno električno in elektronsko opremo pomaga preprečevati negativne posledice za zdravje ljudi in naravnega okolja, ki bi jih lahko povzročili v tej opremi nahajajoče se nevarne sestavine ter neustrezno skladiščenje in predelava take opreme.

Za izdelavo naprave so v zmanjšanem obsegu uporabljene nekaterih snovi, ki bi lahko negativno vplivale na okolje tekom in po prenehanju uporabe naprave.

Opis	Simbol	Vrednost	Enota
Najvišja stopnja pretoka ventilatorja	[F]	55,96	m^3/min
Dovod energije ventilatorja	[P]	51,72	W
Servisna vrednost	[SV]	1,14	(m^3/min)/W
Poraba energije v stanju pripravljenosti	[P_SB]	0,44	W
Raven zvočne moči ventilatorja	[L_WA]	60,9	dB(A)
Najvišja hitrost zraka	[c]	2,782	m/s
Standard merjenja servisne vrednosti	IEC 60879
Podatki za stik za pridobitev dodatnih informacij	RAVANSON Ltd., Sp. z o.o.ul. Mazowiecka 6, 09-100 Płońsk, Poland
