WT-2060P - Kúrenie Ravanson - Bezplatný návod na obsluhu

Typ produktu	Stojací elektrický ventilátor
Značka	Ravanson
Model	WT-2060P
Maximálny prietok vzduchu ventilátora	55.96 m³/min
Príkon ventilátora	51.72 W
Servisná hodnota	1.14 (m³/min)/W
Príkon v pohotovostnom režime	0.44 W
Hladina akustického výkonu ventilátora	60.9 dB(A)
Maximálna rýchlosť vzduchu	2.782 m/s
Rozsah časovača	0.5 až 7 hodín
Oscilácia	Áno, automatické otáčanie okolo zvislej osi
Naklonenie hlavy	Áno, manuálne nastaviteľné na horizontálnej osi
Počet nastavení rýchlosti	3 (Nízka, Stredná, Vysoká)
Režimy	Normálny, Spánok
Napájanie	220-240 V ~ 50 Hz
Bezpečnostné prvky	Predpokladaná ochrana proti prehriatiu; detská poistka nie je špecifikovaná
Čistenie	Utierajte vlhkou handričkou a neutrálnym čistiacim prostriedkom; nepoužívajte rozpúšťadlá
Skladovanie	Skladujte v pôvodnom obale, chráňte pred vlhkosťou a mechanickým poškodením
Norma merania	IEC 60879
Výrobca	RAVANSON Ltd., Sp. z o.o., ul. Mazowiecka 6, 09-100 Płońsk, Poľsko

Často kladené otázky - WT-2060P Ravanson

Ako zložím ventilátor?

Pozrite si obrázok 2 v príručke. Pripevnite kryt lopatiek k prednej mriežke, potom zostavte stĺp a nainštalujte ventilátor na vrch. Uistite sa, že matica lopatiek je utiahnutá proti smeru hodinových ručičiek (ľavý závit).

Čo robia ovládacie prvky?

Tlačidlo Zap/Výkon zapína ventilátor a prepína rýchlosti (Nízka, Stredná, Vysoká). Režim vyberá Normálny alebo Spánok (jemnejší prúd vzduchu). Časovač nastavuje dobu prevádzky od 0,5 do 7 hodín, pričom každým stlačením sa zvyšuje o 0,5 h. Vyp vypína ventilátor.

Ako funguje funkcia oscilácie?

Stlačte tlačidlo na kryte pohonnej jednotky (obrázok 5A) na aktiváciu automatického otáčania. Vytiahnutím tlačidla vypnete osciláciu.

Môžem nakloniť hlavu ventilátora?

Áno, jemne tlačte alebo ťahajte pohonnú jednotku, aby ste naklonili hlavu na horizontálnej osi (obrázok 5B). Nevyvíjajte nadmernú silu.

Ako čistím ventilátor?

Vždy najprv odpojte ventilátor. Použite mierne vlhkú handričku s neutrálnym čistiacim prostriedkom. Nikdy nepoužívajte benzín ani rozpúšťadlá. Zabráňte vniknutiu vody do motora.

Čo mám robiť, ak ventilátor neštartuje?

Skontrolujte napájanie a uistite sa, že je zástrčka úplne zasunutá. Ak stále nefunguje, kontaktujte autorizovaný servisný personál. Nepokúšajte sa o opravu sami.

Je ventilátor bezpečný na používanie v blízkosti detí?

Deti mladšie ako 8 rokov by nemali používať ventilátor bez dozoru. Udržujte kábel mimo dosahu. Vždy dohliadajte na deti, aby ste predišli nehodám.

Môžem používať ventilátor vonku?

Nie, ventilátor je určený len na vnútorné použitie. Nevystavujte ho dažďu, vlhkosti ani mokrým rukám.

Aký je príkon v pohotovostnom režime?

Príkon v pohotovostnom režime je 0,44 W. Ventilátor odpojte, keď ho dlhšie nepoužívate, aby ste ušetrili energiu.

Aké sú technické parametre?

Maximálny prietok vzduchu: 55,96 m³/min, príkon: 51,72 W, servisná hodnota: 1,14 (m³/min)/W, hladina hluku: 60,9 dB(A), max rýchlosť vzduchu: 2,782 m/s. Normy: IEC 60879.

NÁVOD NA OBSLUHU WT-2060P Ravanson

Pre) prvým použitím z-r-)eni-s-ri-)ne zoznámte s jeho návo)om n- obsluhu - u(hov-jte ho pre príp-) nutnosti použiti-v bu)ú(nosti.

6e)o)ržov-nie uve)ený(h výstr-h týk-jú(i(h s- bezpečnosti - bezpečnostný(h pokynov môže byť príčinou zás-hu elektri(kým prú)om, poži-ru - /-lebo vážneho úr-zu.

U(hov-jte všetky bezpečnostné výstr-hy - pokyny, -by ste i(h mohli využív-t' -j v bu)ú(nosti

VŠEOBEC6É BEZPEČ6OST6É PO-Y6Y

Toto zariadenie môžu používať deti staršie 8 rokov, osoby s obmedzenými fyzickými, zmyslovými alebo mentálnymi schopnosťami, osoby bez skúseností a znalostí, pokial’ sa to koná pod dozorom a v súladu s návodom na používanie zariadenia a tieto osoby pochopili nebezpečenstva spojené s používaním spotrebiča. Deti by sa nemali hrať so spotrebičom. Deti nesmú vykonávať bez dozoru čistenie a údržbu zariadenia.

Deti si neuve)omujú nebezpečenstv—, ktoré môžu vzniknút pri použív—niu elektri(ký(h spotrebičov.

Nepoužívajte zariadenie, pokiaľ je poškodený vodič napájania.

Nikdy netiahnite za vodič pri vyťahovaniu zástrčky zo zásuvky.

Dávajte pozor, aby sa vodič napájania nedotýkal ostrých hrán, ani sa nenachádzal blízko horkých plôch. Poškodenie vodiča môže byť príčinou úrazu elektrickým prúdom.

Nikdy nestávaj zariadenie na horúce plochy.

Nepoužívajte spotrebič vonku. Nevystavujte spotrebič pôsobeniu dažďa. Chráňte proti vlhkosti. Neobsluhujte zariadenie mokrými rukami.

Neodstraňujte žiadnu časť krytu.

Je treba venovať pozornosť odstávajúcim odevným súčiastkam, dlhým vlasom, ktoré sa môžu zapliest do pohyblivých časti zariadenia.

Nikdy nezapínajte do sieti zariadenie, ktoré nie je úplne zmontované.

Nikdy nepoužívajte zariadenie s prasknutým alebo poškodeným listom vrtule.

Nepoužívajte zariadenie v bezprostrednej blízkosti vani, sprchy alebo plaveckého bazénu.

Dbajte na to, aby vodič a zástrčka neboli v styku svodou alebo s vlhkostou. Nerozprašujte žiadne tekutiny na zariadenie.

Odpojte zariadenie od sieti, pokiaľ ho chcete preniest', alebo pokiaľ ho nebudete používať cez dlhšiu dobu.

Nepoužívajte zariadenie bez ochranných košov.

Zariadenie je určené na domáce používanie.

Zariadenie používajte výhradne pre súkromné účely, spôsobom, ktorý je pre zariadenie určený. Nepredpokladá sa možnosť používať zariadenie pre podnikatel'skú činnosť.

Zariadenie dopravujte v pôvodnom obalu, chrániacim proti mechanickému poškodeniu.

Opravu zariadenia zverte výhradne kvalifikovaným osobám, využívajte pôvodné náhradné diely.

Napriek používaniu v súlade s určením a dodržovaním všetkých bezpečnostných pokynov nie je možné úplne odstrániť uvedené činitele zostatkového rizika.

Odporúča sa pripojiť zariadenie k napájacej sieti vybavenému zariadením na zachytávanie prúdu (RCD) so vypínacím prúdom 30 mA alebo menej.

POZOR! Zariadenie nie je určené na prácu s externými časovými spínačmi alebo samostatným systémom dial'kového ovládania.

Č-щНз

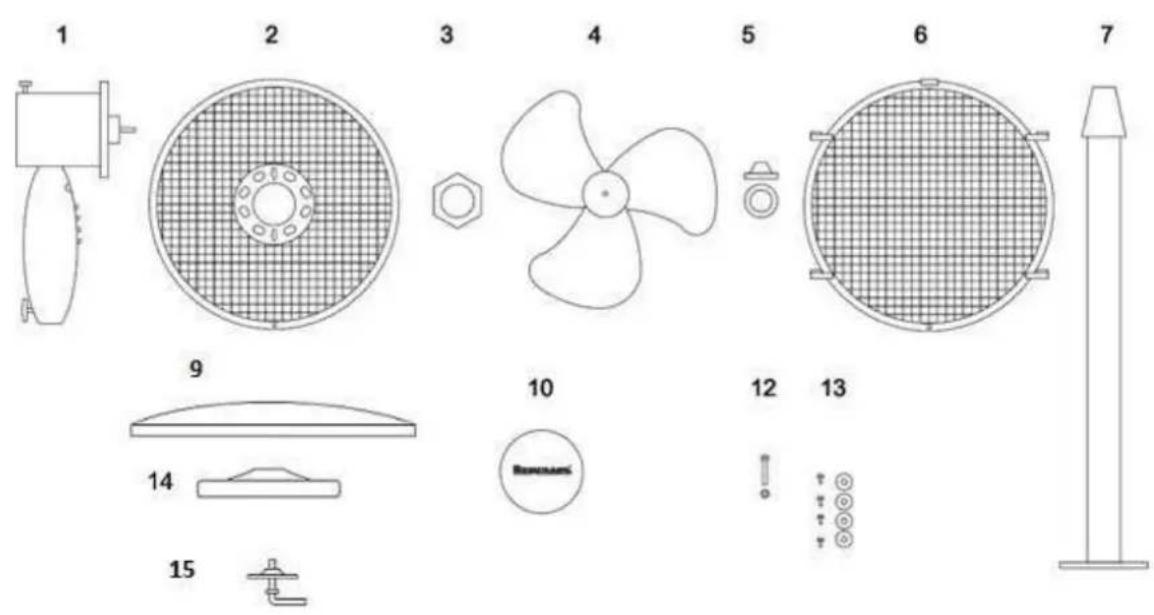

Po otvoreniu obalu skontrolujte, či je obsah kompletný. Skontrolujte, či jednotlivé prvky nie sú poškodené.

Namontovanie

1. Priskrutkujte kryt vrtule 10 ku prednému košu 6 (Obr. 1)

Obr. 1

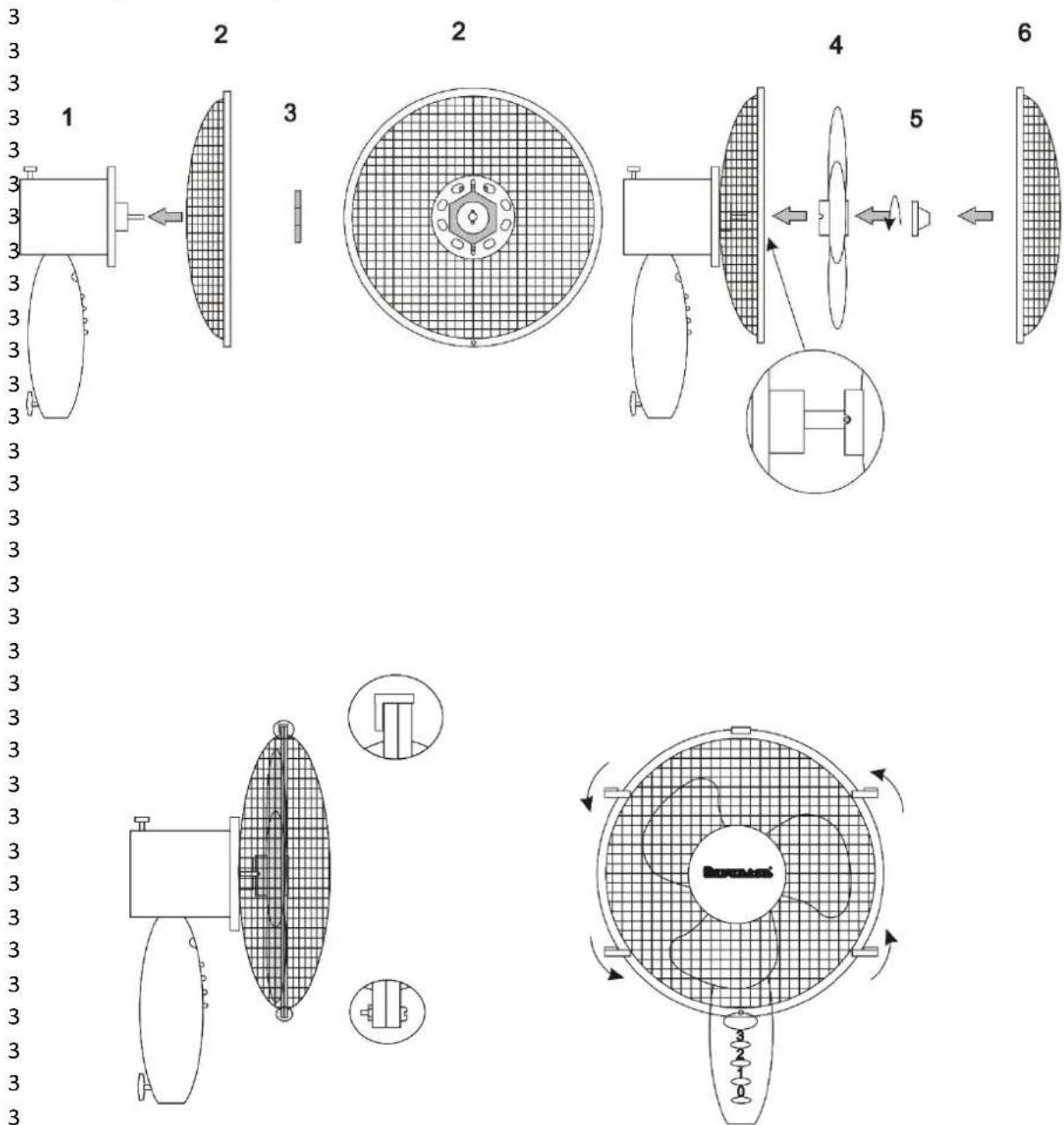

2.3Zmontujte3ventilátor3podl'a3Obr.32.3

Obr.32.3

.pozornenie!3Maticu3vrtule3zaskrutkujte3v3protismeru3pohybu3hodinových3ručičiek3(l'avý3závit).3

1. Zmontujte podstavec ventilátoru podľa Obr. 3

Obr. 3

1. Nasad'te ventilátor na podstavec (Obr. 4)

Upozornenie! Uistite sa, že zdroj napájania, ku ktorému má byť spotrebič pripojený, zodpovedá parametrom uvedeným na štítku.

Pred každým použitím skontrolujte zariadenie z hl'adiska mechanických poškodení. Skontrolujte vodič napájania. Pokial' je vodič napájania poškodený, nesmie sa zariadenie pripojovať ku zdroju elektriny.


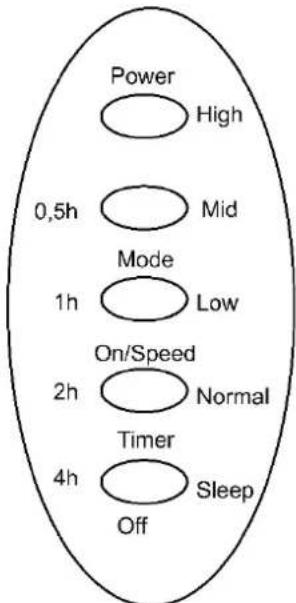

On/Spee) - začlenenie

Po zapnutiu tlačidlom On/Spee) začína vetrák pracovať na najnižších otáčkach

On/Spee) - nastavenie rýchlosti vetráku (High – najrýchlejšie, 0i) – stredné; 2ow – najpomalšie)

0ODE - tlačidlo vol'by prúdenia vzduchu

6ormal – prírodní vzduch

Sleep – pokojné prúdenie vzduchu pri spánku

TIOER - Nastavovanie pracovnej doby

Ide nastavit dobu chodu prevádzky od 0,5 h do 7 h. Každé stlačenie tlačidla predlžuje pracovnú dobu o 0,5 h. Nastavenie pracovnej doby hlási príslušná kombinácia kontroliek umiestnených nad tlačidlom. Pokial nechcete nastavovať pracovnú doby, pridržte tlačidlo TIMER do chvíle, až nebude svietit žiadna kontrolka nad tlačidlom.

OFF - vylúčenie

Ventilátor je vybavený otáčacím mechanizmom. Samočinné otáčanie ventilátoru v zvislej osi sa púšťa s použitím tlačidla na krytu pohonu (1). Vid' Obrázok 5A.

Spotrebič sa zapína stlačení tlačidla, pre vypnutie otáčania zariadenia je treba tlačidlo vytiahnuť. Sklopenie hlavy ventilátoru v vodorovnej ose je možné vykonať jemným nahnutím/odohnutím sústavy pohonu. Vid'Obrázok 5B.

Ventilátor čistite vlhkou (nie mokrou) handrou s použitím neutrálneho saponátu, nikdy nepoužívajte na tento účel benzín alebo iné rozpúšťadla.

Skl-)ov-nie-)opr-v-

Skladujte a dopravujte v obalu chrániacim proti vlhkosti, prachu a mechanickému poškodeniu. Pokial' ventilátor nefunguje, je treba skontrolovať, či je v sieti elektrina. Všetky opravy môžu vykonávať výhradne oprávnené osoby.

Te(hni(ké p-r-metre

Napätie 220–240 V

Frekvencia 50/60 Hz

Menovitý výkon 55 W

Výrobca si vyhradzuje právo vykonávať technické zmeny!

Toto označenie informuje, že sa označený spotrebič nesmie po končení svojej použitel'nosti likvidovať spoločne s ostatným komunálnym odpadom.

Povinnostou užívatel'a je odovzdať takýto spotrebič do zberni elektroodpadu. Prevádzkovatelia zberu, vrátanie miestnych zberní, predajní a obecných zberných dvorov, vytvárajú dohromady systém umožňujúci odovzdávanie elektrospotrebičov.

Správne nakladanie s nepoužiteľnými elektrospotrebičmi prispieva ku zamedzeniu dôsledkom škodlivým pre zdravie osôb a pre životné prostredie, vyplývajúcim z prítomnosti nebezpečných zložiek a nesprávneho skladovania takého spotrebiča.

V zariadeniu boli obmedzené niektoré látky, ktoré môžu negatívne pôsobit' na životné prostredie tak v dobe používania výrobku, ako aj po jeho opotrebeniu.

Opis	Symbol	Hodnota	Jednotka
Maximálny prietok ventilátora	[F]	55,96	m^3/min
Príkon ventilátora	[P]	51,72	W
Prevádzková hodnota	[SV]	1,14	(m^3/min)/W
Spotreba energie v pohotovostnom režime	[P_SB]	0,44	W
Hladina akustického výkonu ventilátora	[L_WA]	60,9	dB(A)
Maximálna rýchlost' prúdenia vzduchu	[c]	2,782	m/s
Norma merania pre prevádzkovú hodnotu	IEC 60879
Kontaktné údaje na získanie dálších informácií	RAVANSON Ltd., Sp. z o.o.ul. Mazowiecka 6, 09-100 Płońsk, Poland
