WT-2060P - Fűtés Ravanson - Ingyenes használati útmutató

Terméktípus	Álló elektromos ventilátor
Márka	Ravanson
Modell	WT-2060P
Maximális légáramlás	55,96 m³/perc
Ventilátor teljesítményfelvétel	51,72 W
Szolgáltatási érték	1,14 (m³/perc)/W
Készenléti teljesítményfelvétel	0,44 W
Ventilátor hangteljesítményszint	60,9 dB(A)
Maximális légsebesség	2,782 m/s
Időzítő tartomány	0,5 - 7 óra
Oszcilláció	Igen, automatikus forgatás a függőleges tengely körül
Fej döntése	Igen, manuálisan állítható a vízszintes tengelyen
Sebességfokozatok száma	3 (Alacsony, Közepes, Magas)
Üzemmódok	Normál, Alvó
Tápellátás	220-240 V ~ 50 Hz
Biztonsági jellemzők	Túlmelegedés elleni védelem feltételezve; gyermekzár nincs megadva
Tisztítás	Törölje át nedves ruhával és semleges tisztítószerrel; ne használjon oldószereket
Tárolás	Tárolja az eredeti csomagolásban, óvja a nedvességtől és mechanikai sérülésektől
Mérési szabvány	IEC 60879
Gyártó	RAVANSON Ltd., Sp. z o.o., ul. Mazowiecka 6, 09-100 Płońsk, Lengyelország

Gyakran ismételt kérdések - WT-2060P Ravanson

Hogyan szereljem össze a ventilátort?

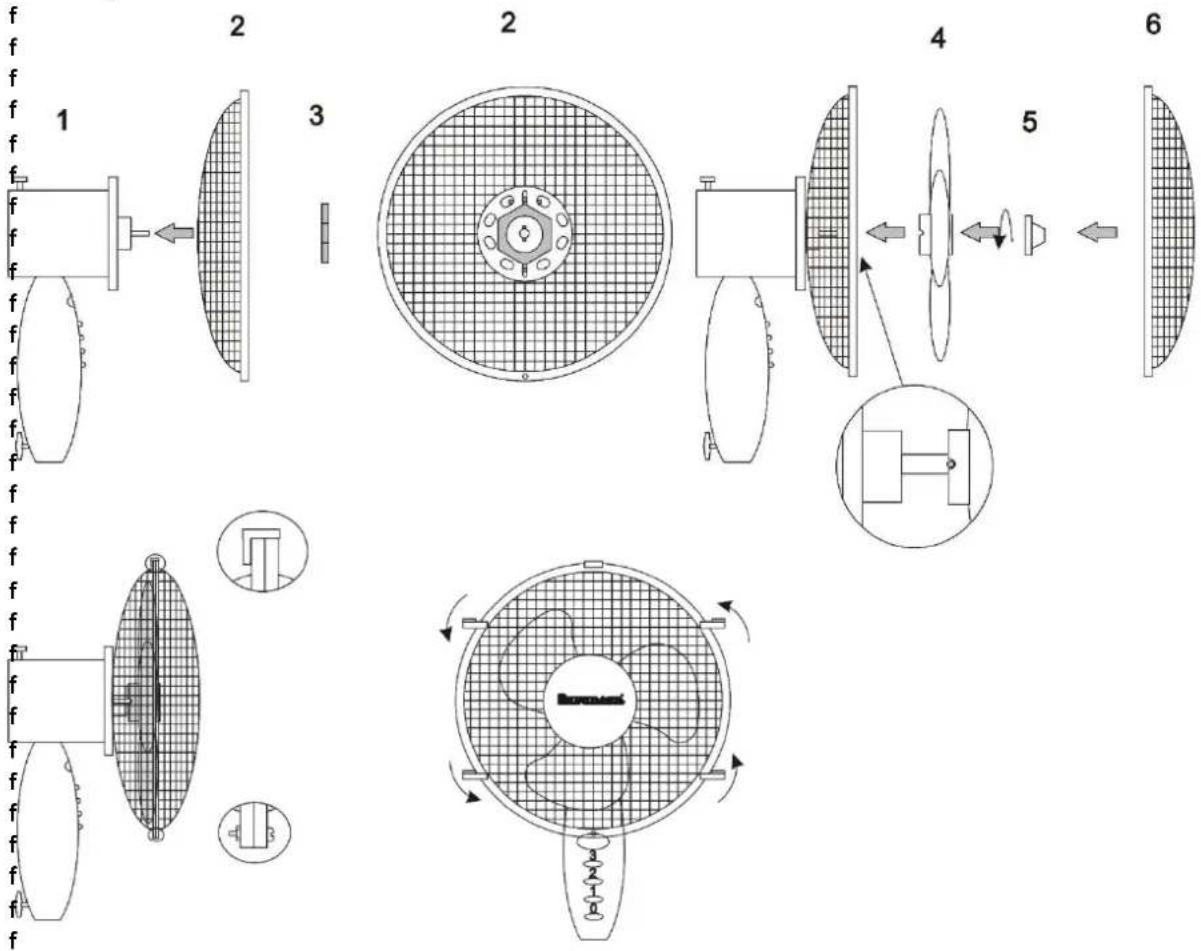

Lásd a 2. ábrát a kézikönyvben. Rögzítse a lapátvédőt az elülső rácsra, majd szerelje össze az oszlopot, és helyezze rá a ventilátort. Győződjön meg arról, hogy a lapát anyacsavarja az óramutató járásával ellentétes irányban (balmenetes) van meghúzva.

Mit csinálnak a kezelőszervek?

A Bekapcsolás/Sebesség gomb bekapcsolja a ventilátort és váltogatja a sebességeket (Alacsony, Közepes, Magas). A Mód választja a Normál vagy Alvó üzemmódot (lágyabb légáramlás). A Időzítő 0,5 és 7 óra közötti üzemidőt állít be, nyomásonként 0,5 órával növelve. A Kikapcsolás kikapcsolja a ventilátort.

Hogyan működik az oszcillációs funkció?

Nyomja meg a meghajtó egység házán lévő gombot (5A ábra) az automatikus forgatás engedélyezéséhez. Húzza ki a gombot az oszcilláció kikapcsolásához.

Megdönthetem a ventilátor fejét?

Igen, finoman tolja vagy húzza a meghajtó egységet a fej vízszintes tengelyen történő döntéséhez (5B ábra). Ne erőltesse.

Hogyan tisztítsam a ventilátort?

Először mindig húzza ki a ventilátort. Használjon enyhén nedves ruhát semleges tisztítószerrel. Soha ne használjon benzint vagy oldószereket. Kerülje, hogy víz kerüljön a motorba.

Mit tegyek, ha a ventilátor nem indul el?

Ellenőrizze a tápellátást, és győződjön meg arról, hogy a dugó teljesen be van dugva. Ha továbbra sem működik, forduljon a hivatalos szervizhez. Ne próbálja meg saját maga javítani.

Biztonságos a ventilátor gyermekek közelében?

8 év alatti gyermekek felügyelet nélkül nem használhatják a ventilátort. Tartsa a kábelt elérhetetlen helyen. Mindig felügyelje a gyermekeket a balesetek elkerülése érdekében.

Használhatom a ventilátort kültéren?

Nem, a ventilátor csak beltéri használatra készült. Ne tegye ki esőnek, nedvességnek, és nedves kézzel ne érintse meg.

Mi a készenléti teljesítményfelvétel?

A készenléti teljesítményfelvétel 0,44 W. Húzza ki a ventilátort, ha hosszabb ideig nem használja, hogy energiát takarítson meg.

Mik a műszaki jellemzők?

Maximális légáramlás: 55,96 m³/perc, teljesítményfelvétel: 51,72 W, szolgáltatási érték: 1,14 (m³/perc)/W, hangszint: 60,9 dB(A), maximális légsebesség: 2,782 m/s. Szabványok: IEC 60879.

HASZNÁLATI ÚTMUTATÓ WT-2060P Ravanson

HU Felhasználói kézikönyvek Ventilátor

MODEL:

WT-2060P

A készülék h-sznál-tb-vétele előtt olv-ss-el figyelmesen - termék h-sznál-ti útmut-tóját és -zt őrizze meg későbbi felh-sználás (éljából.

H-sznál-t előtt olv-ss- el - termék biztonságos h-sznál-tár- von-tkozó min)en figyelmeztetést és útmut-tót.

A lentebb meg-)ott biztonsági figyelmeztetések és biztonságos h-sznál-tr- von-tkozó útmut-tók figyelmen kívül h-gyás-ár-mütést, tüzet és/v-gy súlyos testi sérülést okozh-t.

Órizze meg –z összes biztonsági figyelmeztetést és útmut–tót későbbi felh–sználás (éljából.

Á2TA2Á6OS BIZTO6SÁGI ÚT0UTATÓ-

Ezt a készüléket 8 évnél idősebb gyermekek, mozgáskorlátozott, szellemi vagy értelmi fogyatékosságban szenvedő, vagy kellő tapasztalattal és ismeretekkel nem rendelkező személyek csak felügyelet mellett, vagy a készülék használati útmutatójának betartásával, biztonságos módon használhatják, ha megértették a készülék használatával járó veszélyeket. Ne engedje meg, hogy a gyerekek a készülékkel játszanak. A készülék tisztítását és karbantartását gyermekek kizárólag felügyelet mellett végezhetik.

A gyermekek nincsenek tisztában az elektromos készülékek használata okozta veszélyekkel.

Tartsa távol a készüléket és a készülék tápkábelét a gyermekektől. Ne használja a készüléket sérült tápkábellel.

A tápkábelt sohasem a vezetéknél fogva húzza ki a hálózati aljzatból. Vigyázzon, hogy a tápkábel ne érintkezzen éles tárgyakkal, forró felülettel. A tápkábel sérülése áramütést okozhat.

Sohase helyezze a készüléket forró felületre.

A készüléket nem szabad kültéren használni. Óvja a csapadéktól. Óvja a nedvességtől. Tilos a készüléket nedves kézzel kezelni.

A készülék villásdugójának passzolnia kell a hálózati aljzatba.

Tilos a villásdugó bárminemű átalakítása.

A készülékház semelyik elemét sem szabad eltávolítani.

Ügyeljen a ruházat kiálló elemeire, a hosszú hajra, a készülék forgó elemei becsípheti őket.

A készülék elektromos hálózatra csatlakoztatása előtt ellenőrizze, hogy az adattáblán feltüntetett tápfeszültség megfelel-e a helyi hálózati feszültségnek.

Sohase csatlakoztasson elektromos áramra nem teljesen összeszerelt készüléket.

Sohase használja a készüléket megrepedt vagy sérült ventilátor lapáttal.

Tilos a készüléket fürdókád, zuhany vagy úszómedence közvetlen közelében használni.

Ügyeljen arra, hogy a tápkábel és a villásdugó ne érintkezzen vízzel és nedvességgel. Semmilyen folyadékot ne permetezzen a készülékre.

A készüléket a villásdugónál fogva áramtalanítsa; a tápkábelt sohasem a vezetéknél fogva húzza ki a hálózati aljzatból. Áramtalanítsa a készüléket, ha azt áthelyezi vagy hosszabb ideig nem fogja használni.

Ne használja a készüléket védőrács nélkül.

A készülék kizárólag otthoni használatra szolgál és azt nem szabad ipari célokra felhasználni.

A készülék kezelése, elektromos és mechanikus javítása céljából jelentkezzen a termék márkaszervizénél.

7a megsérül a tápvezeték, akkor azt a gyártónál vagy szakszervizben vagy szakemberrel ki kell cseréltetni a veszély megelőzése érdekében.

A készülék rendeltetésszerű használata és minden biztonságos óvintézkedés betartása ellenére sem lehet teljes mértékben kizárni az egyes reziduális kockázatokat.

FIG/E2E0! 6em sz-b-) let-k-rni - ventilátor vé)őrá(sát!

FIG/E2E0! Semmilyen tárgy-t nem sz-b-) - vé)őrá(sb- helyezni - ventilátor műkö)ése -l-tt.

A készüléket 30mA vagy kisebb kioldó áramú védőkapcsolós (RCD) elektromos hálózatra javasolt csatlakoztatni.

FI5YELEM! A készüléket nem szabad külső időzítővel vagy különálló távvezérlő rendszerrel használni.

śAęśwZw-w-f

A3csomagolás3felbontása3után3ellenőrizze,3hogy3az3minden3elemet3tartalmaz.33

Ellenőrizze,3hogy3nem3sérültek3a3készülék3elemei.3

BEtZEeE2wlf

1.3Szerelje3össze3az3ábra3szerint31.3ábeint3

1. . Szerelje össze az ábra szerint a 2. ábra szerint

1. . Szerelje össze az ábra szerint a 3. ábra szerint

(3. ábra)

1. . Szerelje össze az ábra szerint a 4. ábra szerint

A h-sznál-t megkez)ése előtt győzőjön meg ról-, hogy - tápforrás, -mire - készüléket (s-tl-kozt-tj-, megfelel -z-) -ttáblán meg-)ott p-r-métereknek.

FIG/E2E0!

Oin)en h-sznál-t előtt ellenőrizze - készüléket, hogy -z me(h-nikus sérülésektől mentes. Ellenőrizze - tápkábelt. H- sérült - tápkábel, nem sz-b-) - készüléket - tápforrásr- (s-tl-kozt-tni.


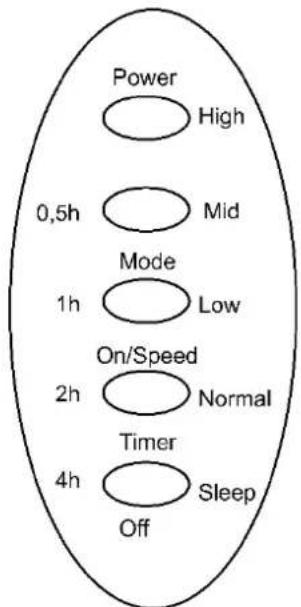

On/Spee) - Bekapcsolása

A készülék On/Spee) gombbal történő bekapcsolásakor a ventilátor a legkisebb fordulatszámon üzemel

On/Spee) - Ventilátor fordulatszám beállítása (H – gyors, 0 – közepes; 2 – lassú)

0ODE - Ez a gomb a légáram kiválasztására szolgál

6ature – természetes levegő

Sleep – alvás alattinyugtató levegő

TIOER - Időzítő beállítása

0,5h és 4h közötti munkaidő állítható be a készüléken. A gomb minden egyes megnyomása 0,5h-val növeli a készülék munkaidejét. A léghűtő beállított munkaidejét a gomb felett lévő ellenőrző lámpák megfelelő kombinációja jelzi. A munkaidő beállításának a kikapcsolásához nyomja be a TIMER gombot egészen addig, míg egyik ellenőrző lámpa sem fog világítani a gomb felett. A léghűtő folyamatos üzemmódba kapcsol

OFF - Kikapcsolása

A ventilátor dőlésszögének a beállítása a rögzítő anya meglazításával, a megfelelő szög beállításával és az anya újbóli meghúzásával történik.

TISZTÍTÁS ÉS KARBA6TARTÁS

A karbantartás megkezdése előtt győződjön meg róla, hogy a ventilátor le van kapcsolva a tápforrásról.

A ventilátort benedvesített (nem nedves) törlőkendővel, természetes mosószerrel kell tisztítani. Sohase használjon benzint vagy más oldószert.

SZÁ22ÍTÁS ÉS TÁRO2ÁS

Gyermekektől elzárt, portól, nedvességtől és mechanikus sérülésektől védett helyen szállítandó és tárolandó.

OEGHIBÁSODÁSOK

7a nem működik a ventilátor, ellenőrizze, hogy van feszültség a hálózati aljzatban. A termék bárminemű javítását kizárólag arra feljogosított személy végezheti.

f

żAęA0wsśEęE-ff

f

Névleges feszültség 220 – 240 V

Frekvencia 50/60Hz

Névleges teljesítmény 55 W

A gyártó fenntartja a jogot a műszaki adatok módosítására!

f

Ez a jelölés arra figyelmeztet, hogy ezt a készüléket használat után nem szabad a többi háztartásból származó hulladékokkal együtt kidobni. A felhasználó kötelezve van visszaszolgáltatni az elektromos és elektronikus terméket az elhasznált készülékek gyűjtőhelyére. A gyűjtőhelyek, köztük a helyi gyűjtőpontok, üzletek valamint a hulladékgyűjtéssel foglalkozó községi szervezeti egységek egy, a

készülék visszaszolgáltatását lehetővé tevő megfelelő rendszert alkotnak. Az elektromos és elektronikus termékekkel való megfelelő eljárásnak köszönhetően segít elkerülni az elhasznált termék veszélyes összetevőinek valamint a helytelen tárolásból és feldolgozásából származó, a környezetre és az emberek egészségére különösen negatív hatásokat.

A készülékben korlátozva lett néhány anyag, amely a termék használata során és elhasználódása után a környezetre negatívan hatást kelthetnének f

f

f

Kirjeldus	Tähis	Väärtus	Ühik
Maximális ventilátor-légtömegáram	[F]	55,96	m^3/min
A ventilátor bemeneti elektromos teljesítménye	[P]	51,72	W
Üzemérték	[SV]	1,14	(m^3/min)/W
Energiafogyasztás készenléti üzemmódban	[P_SB]	0,44	W
A ventilátor hangteljesítményszintje	[L_WA]	60,9	dB(A)
Legnagyobb légsebesség	[c]	2,782	m/s
Az üzemérték méréséhez alkalmazott szabvány	IEC 60879
Kapcsolatfelvételi adatok további információk beszerzéséhez	RAVANSON Ltd., Sp. z o.o.ul. Mazowiecka 6, 09-100 Płońsk, Poland
