Vault Plus - Маршрутизатор EZVIZ - Бесплатное руководство пользователя

Тип продукта	WiFi-роутер
Бренд	EZVIZ
Модель	Vault Plus
Размеры (Д x Ш x В)	200 x 150 x 50 мм
Вес	500 г
Питание	12 В DC, 1 А
Стандарты WiFi	802.11 a/b/g/n/ac, двухдиапазонный 2,4 ГГц и 5 ГГц
Максимальная скорость	До 1200 Мбит/с
Порты Ethernet	1 порт WAN Gigabit, 4 порта LAN Gigabit
Основные функции	Родительский контроль, гостевая сеть, VPN, QoS, брандмауэр
Безопасность беспроводной сети	WPA2-PSK, WPA3
Уход и чистка	Используйте мягкую сухую ткань. Не используйте химические средства.
Запасные части и ремонтопригодность	Блок питания в комплекте. Запасные части недоступны. Ремонт в авторизованном сервисном центре.
Рабочая температура	от 0 °C до 40 °C
Рабочая влажность	от 10 % до 90 % (без конденсации)

Часто задаваемые вопросы - Vault Plus EZVIZ

Как сбросить роутер EZVIZ Vault Plus?

Чтобы сбросить роутер, нажмите и удерживайте кнопку Reset на задней панели около 10 секунд, пока индикаторы не начнут мигать. Заводские настройки будут восстановлены.

Как настроить роутер в первый раз?

Подключите роутер, подключитесь к сети WiFi 'EZVIZ_XXXX' по умолчанию, затем откройте браузер и перейдите по адресу 192.168.1.1, чтобы следовать мастеру настройки.

Что делать, если я забыл пароль администратора?

Выполните аппаратный сброс (кнопка Reset), чтобы восстановить доступ. Пароль по умолчанию часто admin или указан на этикетке.

Как изменить пароль WiFi?

Войдите в интерфейс администратора, перейдите в 'Настройки WiFi', затем измените SSID и пароль. Сохраните, чтобы применить.

Роутер не включается, что делать?

Проверьте, подключен ли блок питания и работает ли розетка. Если проблема сохраняется, обратитесь в службу поддержки EZVIZ.

Как активировать родительский контроль?

В интерфейсе администратора найдите вкладку 'Родительский контроль'. Вы сможете блокировать сайты, ограничивать время доступа для устройств.

Какова дальность действия WiFi?

Типичная дальность составляет около 30 метров в помещении, в зависимости от препятствий. Роутер использует технологию двухдиапазонного подключения для оптимизации покрытия.

Могу ли я использовать роутер с VPN?

Да, роутер поддерживает VPN-соединения. Перейдите в 'Расширенные настройки' > 'VPN', чтобы настроить VPN-клиент.

Как обновить прошивку?

В интерфейсе администратора перейдите в 'Администрирование' > 'Обновление прошивки'. Роутер может искать обновления онлайн, или вы можете загрузить файл с сайта EZVIZ.

Что означают световые индикаторы?

Зеленый постоянный индикатор: питание в норме. Мигание: сетевая активность. Индикатор WiFi: активное подключение. Подробнее смотрите в руководстве.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Vault Plus EZVIZ

гарантийный срок-1 год

Срок службы-3 года

Производитель:Ханджоу Хиквижн Диджитал Технологжи(Китай)

Импортер-поставщик в России: ЗАО "Хиквижн"

Импортер-поставщик в Республике Беларусь:ООО "Торговый Дом "АВАНТ-ТЕХНО"

Сайт:www.ezviz.ru

Industry Canada ICES-003 Compliance

Содержимое упаковочной коробки

Устройство хранения данных Vault Plus, 1 шт.

Адаптер питания, 1 шт.

Комплект аксессуаров, 1 шт. Краткое руководство пользователя, 1 шт.

Комплект аксессуаров, состоящий из набора винтов и радиатора для жесткого диска, поставляется с моделями без жесткого диска. В комплект поставки моделей с жестким диском аксессуары не входят.

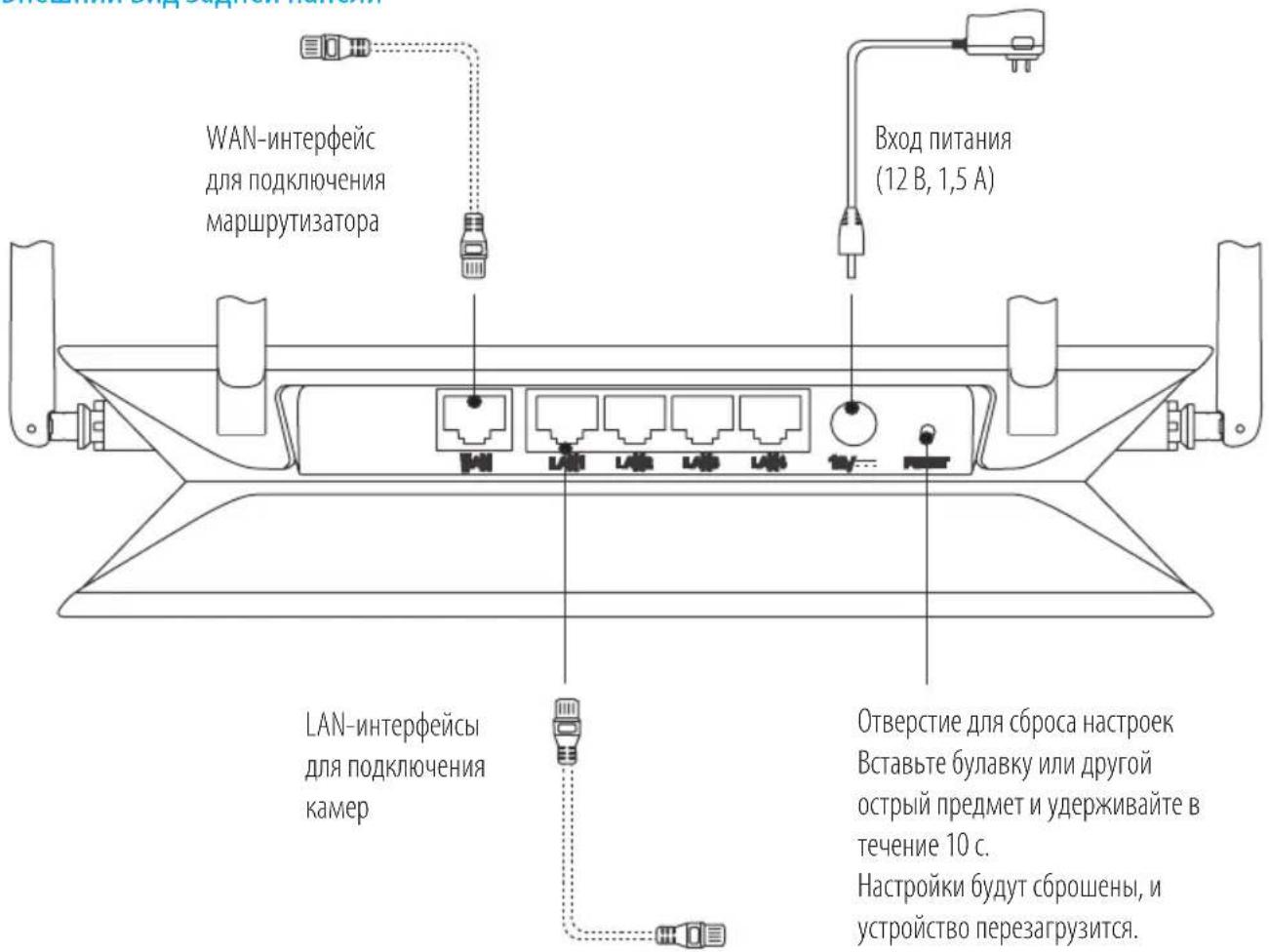

Внешний вид задней панели

Кабели, обозначенные на рисунке выше пунктиром, в комплект поставки не входят.

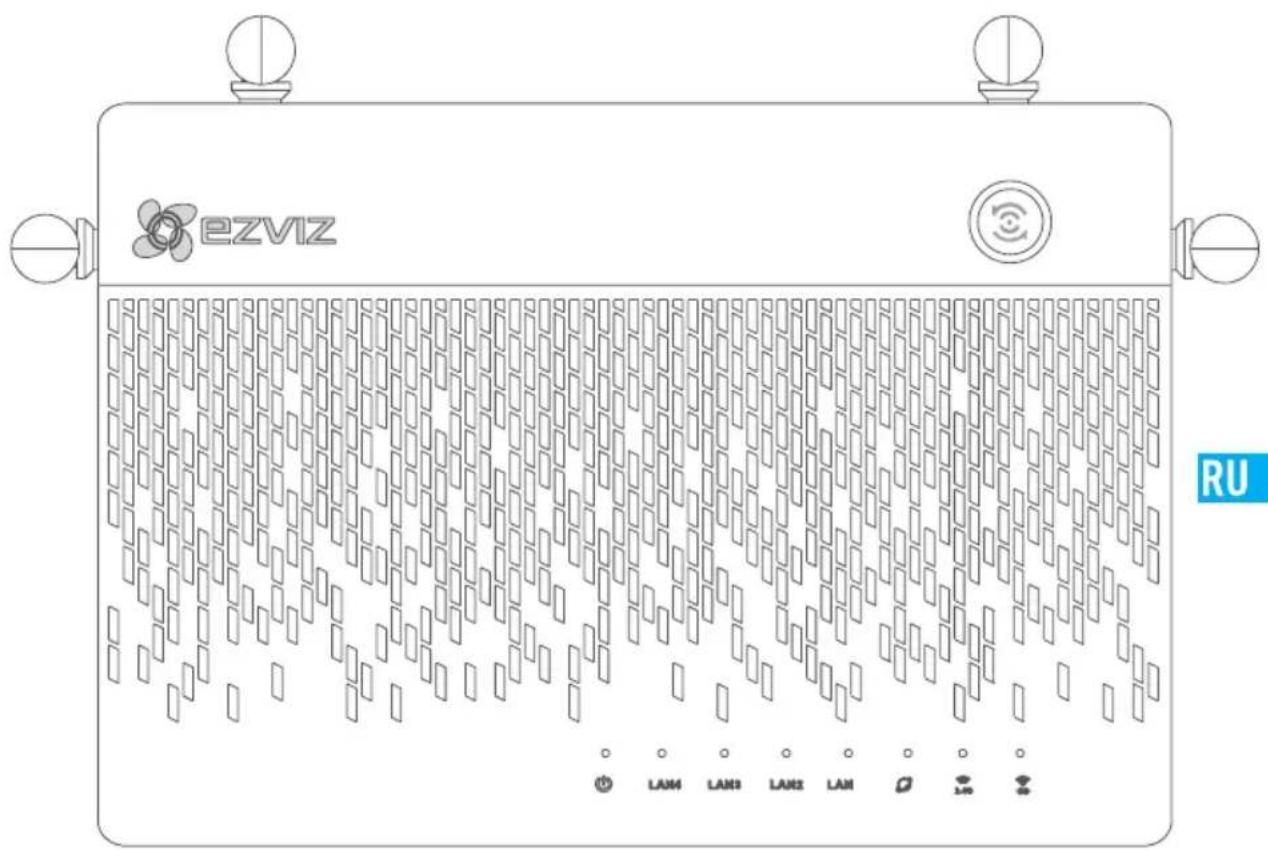

Внешний вид устройства

RU

Светодиодные индикаторы и их обозначения

Кнопка быстрого доступа

Нажмите кнопку быстрого доступа. Индикатор состояния системы начнет мигать, и расположенные поблизости камеры Ezviz автоматически подключатся к сети Wi-Fi в течение двух минут. Для подключения к сети Wi-Fi других устройств нажмите на устройстве кнопку WPS (безопасная настройка беспроводной сети) во время подключения камер к сети. (На устройстве с OC Android для настройки беспроводной сети перейдите к «Настройки» > WLAN > «Дополнительные настройки».)

Индикатор состояния системы

Зеленый: устройство запускается или работает в обычном режиме.

Синий: сбой подключения к сети, выполняется обновление или форматирование жесткого диска.

Красный: жесткий диск не отформатирован или не распознан либо произошла ошибка.

Индикатор локальной сети

Непрерывно горит: устройство подключено к LAN-интерфейсу маршрутизатора.

Мигает: идет передача данных.

Индикатор глобальной сети

Зеленый: выполнено подключение к сети.

Не горит: подключение к сети не выполнено.

Индикатор Wi-Fi 2.4G

Зеленый: соединение Wi-Fi 2.4G включено.

Не горит: соединение Wi-Fi 2.4G выключено.

Индикатор Wi-Fi 5G

Зеленый: соединение Wi-Fi 5G включено.

Не горит: соединение Wi-Fi 5G выключено.

Схема подключения

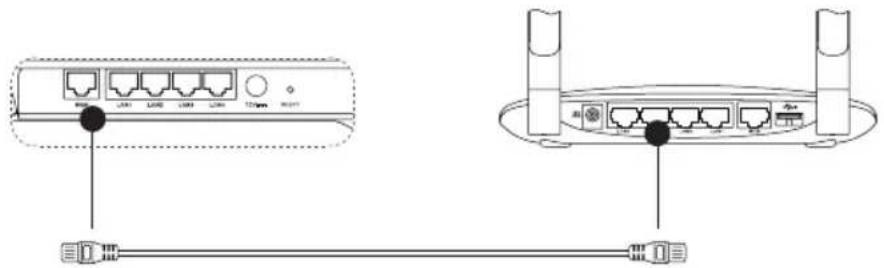

Подключение кабелей

1. Подключите кабель к WAN-интерфейсу устройства хранения Vault Plus и LAN-интерфейсу маршрутизатора, как показано на рисунке ниже. Как только подключение установлено, индикатор глобальной сети и индикатор состояния системы загораются зеленым.

1. Подключите кабель питания к устройству хранения Vault Plus. Устройство хранения включится в течение двух минут.

i Инструкции по самостоятельной установке жесткого диска см. в Приложении.

Настройка

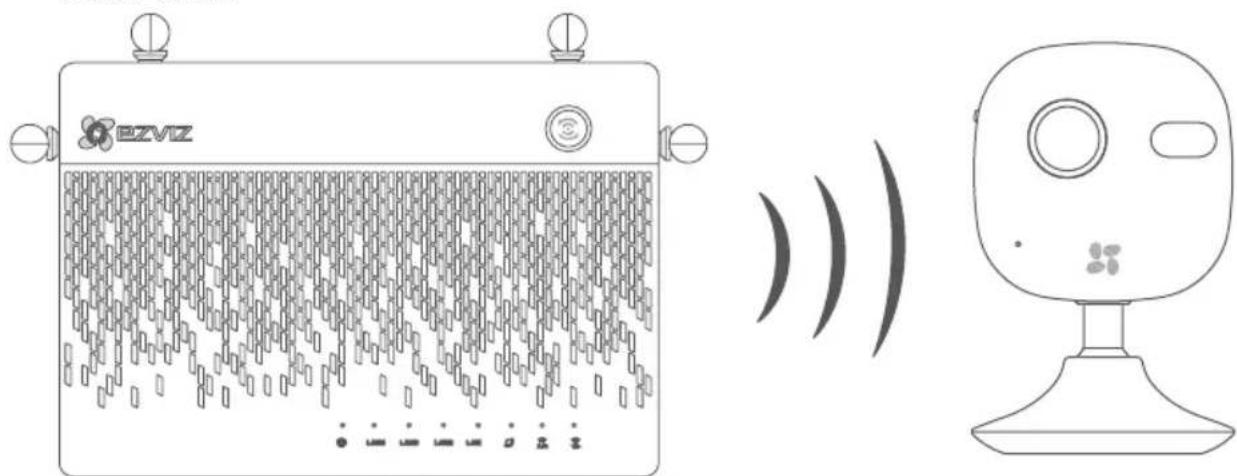

Включение устройства

До начала работы. Убедитесь, что расстояние от камеры до устройства хранения Vault Plus не превышает 6 м.

1. Включите камеру.

- Подождите, пока индикатор состояния камеры не начнет мигать синим и красным по очереди.

1. На устройстве хранения Vault Plus нажмите кнопку быстрого доступа.

- Индикатор состояния системы на устройстве начнет мигать.

- Камера EZVIZ автоматически подключится к устройству хранения.

Завершение подключения. Подключение выполнено, когда индикатор состояния камеры начинает мигать синим.

Если камера была подключена к сети Wi-Fi ранее, выполните сброс настроек. Теперь подключение к устройству можно выполнить с помощью кнопки быстрого доступа. Если камера не поддерживает подключение Wi-Fi, подключите ее к LAN-интерфейсу устройства хранения с помощью сетевого кабеля.

Связь с другими устройствами

Добавление устройств

1. Загрузите приложение на смартфон (для пользователей без учетной записи EZVIZ).

- На мобильном устройстве в магазине приложений App Store или Google Play™ введите «EZVIZ», а затем загрузите и установите приложение.

• Запустите приложение.

• Создайте учетную запись EZVIZ.

• Добавьте устройство хранения Vault Plus и камеру.

- Войдите в учетную запись приложения EZVIZ.

- Нажмите знак «+» в правом верхнем углу экрана, чтобы перейти к интерфейсу сканирования QR-кода.

• Отсканируйте QR-код камеры (расположен на ярлыке устройства).

• Отсканируйте QR-код устройства хранения Vault Plus (расположен на ярлыке устройства).

• В приложении EZVIZ перейдите к устройству хранения Vault Plus.

1. Нажмите знак «+», чтобы добавить камеру.

Для расширенной настройки устройства хранения Vault Plus подключите его к компьютеру с помощью LAN-интерфейса и включите на компьютере подключение по локальной сети, чтобы автоматически получить IP-адрес устройства. Затем откройте веб-браузер (рекомендуется использовать Internet Explorer 8.0 или более поздней версии) и перейдите по адресу 192.168.7.1.

Приложение

Установка жесткого диска

1. (Выполняется при необходимости.) Снимите резиновые «ножки».
2. Ослабьте винты на нижней панели устройства и снимите ее, как показано на рисунке ниже.

1. Зафиксируйте теплопроводящие силиконовые прокладки по обеим сторонам жесткого диска и установите радиатор.

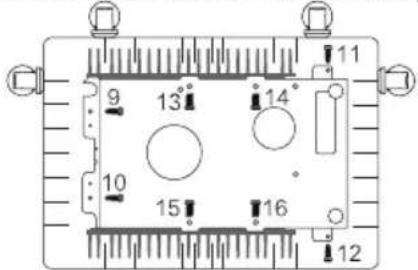

2. Закрепите радиатор на жестком диске с помощью четырех винтов, как показано на рисунке ниже.

Pure diagram of a mechanical fan or impeller assembly without any text, numbers, or symbols

Теплопроводящая силиконовая прокладка

Радиатор для жесткого диска

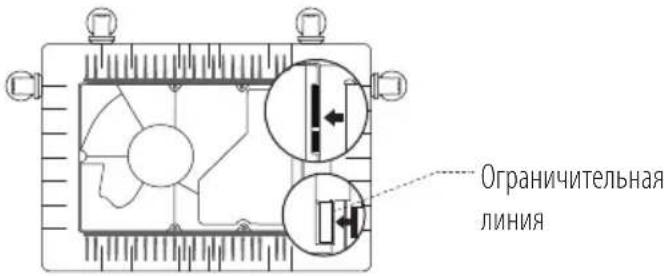

1. Подключите кабель передачи данных. Ограничительная линия (белая) должна совпадать с краем разъема.

1. Установите защитную панель жесткого диска, как показано на рисунке ниже.

1. Установите нижнюю панель устройства хранения Vault Plus, зафиксируйте ее с помощью винтов и наклейте резиновые «ножки».

ОГРАНИЧЕННАЯ ГАРАНТИЯ

Благодарим Вас за покупку продукции EZVIZ. Эта ограниченная гарантия дает Вам как покупателю продукта EZVIZ определенные юридические права. Вы также можете иметь другие юридические права, которые определяются законами государства, провинции или юрисдикцией. Исключения и ограничения ответственности в соответствии с данной ограниченной гарантией не действительны в случае, если они противоречат действующему законодательству. Ни дистрибьютор, ни дилер, ни агент или сотрудник не имеет права вносить какие-либо изменения или дополнения к данной ограниченной гарантии.

На Ваш продукт EZVIZ дается гарантия сроком на один(1) год с момента покупки на дефекты материалов и изготовления, или на более длительный период, в соответствии с законом государства, где продается этот товар, при условии правильного использования в соответствии с руководством пользователя.

Вы можете запросить гарантийное обслуживание, обратившись по электронной почте [e-mail]. В случае неисправности продуктов EZVIZ по гарантии, HIKVISION DIGITAL TECHNOLOGY CO., LTD. Ханчжоу ("Компания") произведет, по своему выбору, (I) ремонт или замену изделия бесплатно; (II) обмен продукта на функционально эквивалентный; (III) возврат первоначальной стоимости, при условии, что Вы предоставите оригинал или копию квитанции о покупке, краткое объяснение дефекта, а также вернете товар в оригинальной упаковке. На усмотрение Компании, может производиться ремонт или замена нового или отремонтированного продукта или его компонентов. Данная гарантия не распространяется на почтовые расходы, страховку и любые другие непредвиденные расходы, понесенные Вами в связи с возвратом продукта.

За исключением случаев, запрещенных действующим законодательством, этот документ является Вашим единственным и исключительным средством судебной защиты, в случае нарушения Ваших прав, закрепленных в ограниченной гарантии. К любому продукту, который уже был отремонтирован или заменен по данной ограниченной гарантии, применимы условия документа в течение девяноста (90) дней с момента поставки или оставшегося первоначального гарантийного срока.

Данная гарантия не применяется и является недействительной:

доказательства факта покупки.

инструкций по эксплуатации, при неправильном напряжении сети, аварии, утере, краже, пожаре, наводнении или иных стихийных бедствиях, повреждении груза или ущербе, нанесенными в результате ремонта, выполненного не уполномоченными лицами.

естественного старения продукта.

пластике на портах.

оборудованием EZVIZ.

Чтобы задать вопрос продавцу или отправить нам письмо, пожалуйста, обращайтесь по данному адресу: [e-mail]

COPYRIGHT ©2017 HANGZHOU HIKVISION DIGITAL TECHNOLOGY CO., LTD. ALL RIGHTS RESERVED.
