RFR3 - Умный выключатель Sonoff - Бесплатное руководство пользователя

Тип продукта	Умный выключатель
Модель	RFR3
Бренд	Sonoff
Входное питание	100-240 В AC, 50/60 Гц, макс. 10 А
Выходное питание	100-240 В AC, 50/60 Гц, макс. 10 А
Wi-Fi	IEEE 802.11 b/g/n, 2,4 ГГц
РЧ-частота	433,92 МГц
Материал	PC V0 (огнестойкий пластик)
Размеры	91 x 43 x 25 мм
Вес	Менее 1 кг
Рекомендуемая высота установки	Менее 2 м
Совместимые операционные системы	Android и iOS
Приложение	eWeLink
Основные функции	Дистанционное включение/выключение, планирование, голосовое управление, совместный доступ, интеллектуальные сценарии, синхронизация состояния
Светодиодные индикаторы	Wi-Fi (синий) и пульт (красный)
Режимы сопряжения	Touch (быстрый) и совместимый
РЧ-пульт	Да, частота 433,92 МГц, можно подключить/отключить
Коммутационная способность	макс. 10 А
Уход и очистка	Протирать сухой тканью
Безопасность	Не прикасаться во время использования; установка и ремонт квалифицированным специалистом
Ремонтопригодность	Для любого ремонта обращайтесь к специалисту

Часто задаваемые вопросы - RFR3 Sonoff

Почему мое устройство остается офлайн?

Возможные причины: неверный пароль Wi-Fi, слишком большое расстояние до роутера, помехи, использование Wi-Fi 5 ГГц (не поддерживается) или включенная фильтрация MAC. Проверьте каждый пункт и при необходимости выполните сброс.

Как подключить РЧ-пульт?

Нажмите и удерживайте кнопку настройки в течение 3 секунд, пока красный светодиод не мигнет один раз. Затем нажмите кнопку пульта, который хотите подключить.

Как отключить РЧ-пульт?

Нажмите и удерживайте кнопку настройки в течение 5 секунд, пока красный светодиод не мигнет дважды. Затем нажмите кнопку подключенного пульта, чтобы отключить его.

Как сбросить устройство до заводских настроек?

Удалите устройство в приложении eWeLink. Это автоматически вернет его к заводским настройкам.

Как сменить сеть Wi-Fi?

Нажмите и удерживайте кнопку настройки в течение 5 секунд, пока светодиод Wi-Fi не изменит режим (два коротких мигания, затем одно длинное). Отпустите, затем выполните новое сопряжение через приложение.

Что означает быстрое мигание светодиода Wi-Fi один раз в секунду?

Это означает, что выключатель не может подключиться к роутеру Wi-Fi. Проверьте пароль, расстояние и помехи. Убедитесь, что используется Wi-Fi 2,4 ГГц.

Что означает быстрое мигание светодиода Wi-Fi два раза в секунду?

Это означает, что устройство подключено к роутеру, но не к серверу. Проверьте подключение к интернету. Если оно в норме, перезагрузите устройство.

Быстрый режим сопряжения (Touch) не работает, что делать?

Используйте совместимый режим сопряжения. Нажмите и удерживайте кнопку настройки в течение 5 секунд, пока индикатор не начнет быстро мигать. В приложении выберите 'Совместимый режим сопряжения', подключитесь к сети Wi-Fi 'ITEAD-******' с паролем 12345678, затем следуйте инструкциям.

Поддерживает ли устройство Wi-Fi 5 ГГц?

Нет, поддерживается только Wi-Fi 2,4 ГГц (802.11 b/g/n). Убедитесь, что ваш роутер вещает на этой частоте.

Нужно ли отключать питание перед установкой выключателя?

Да, обязательно. Отключите питание на автомате, чтобы избежать поражения электрическим током. Для установки при необходимости обратитесь к квалифицированному специалисту.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ RFR3 Sonoff

Инструкция по эксплуатации

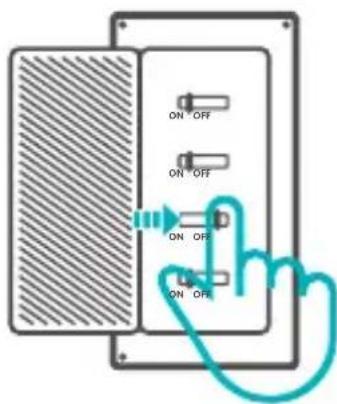

1. Выключить

⚠️ Во избежание поражения электрическим током при установке и ремонте обращайтесь за консультациями к продав цу или квалифицированному специалисту! Не касайтесь переключателя во время использования.

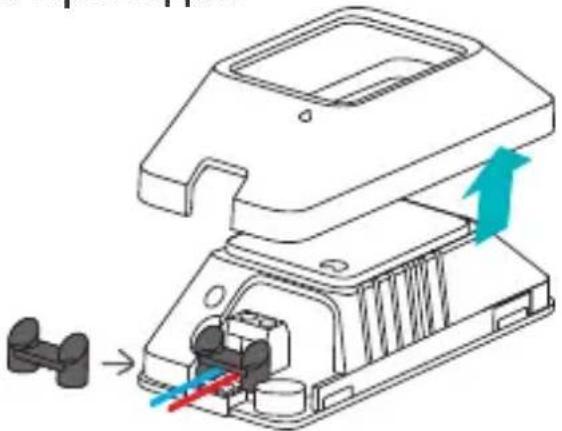

2. Инструкции по проводке

Снимите защиту и подсоедините провода перед тем, как зафиксировать провод крепежом.

Для завершения установки совместите "♦" с "●" при установке защиты.

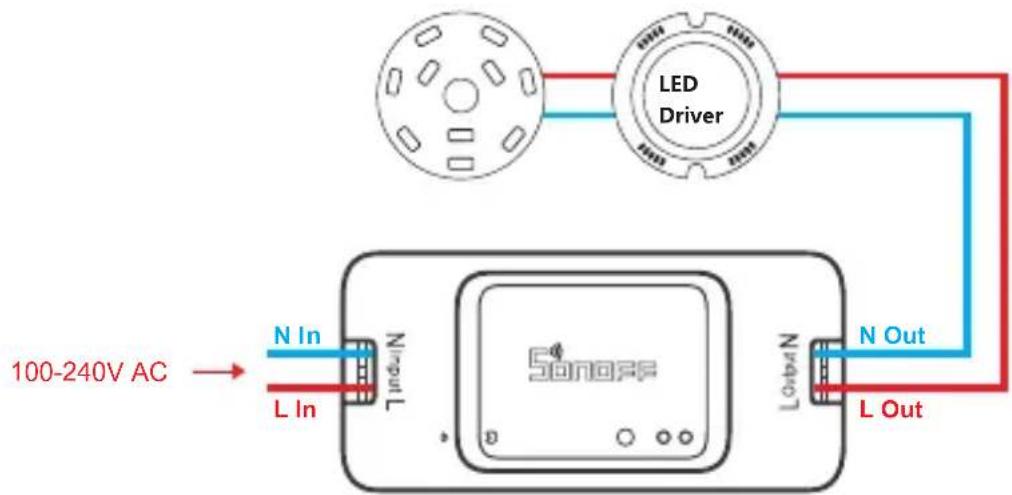

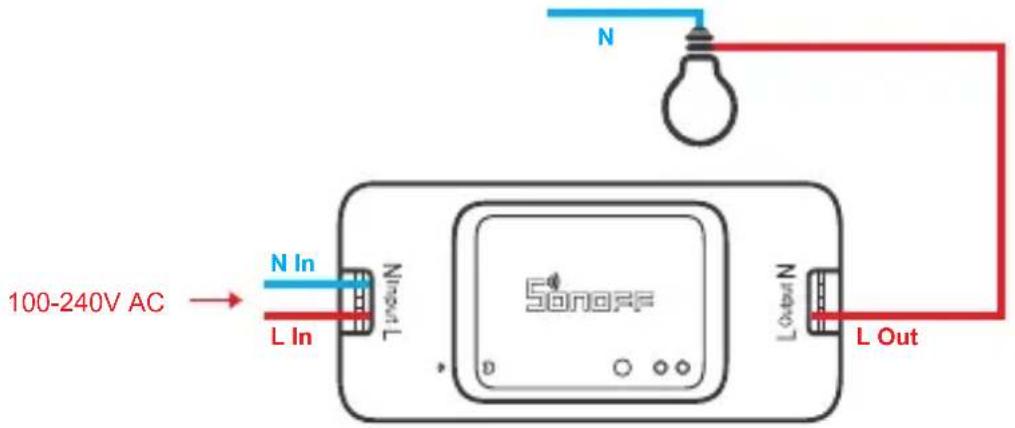

Инструкция по проводке: потолочная лампа

Инструкция по проводке: один провод под напряжением:

Убедитесь, что провод нейтрали (ноль) и провод под напряжением (фаза) подключены.

3. Скачать приложение

Android™ & iOS

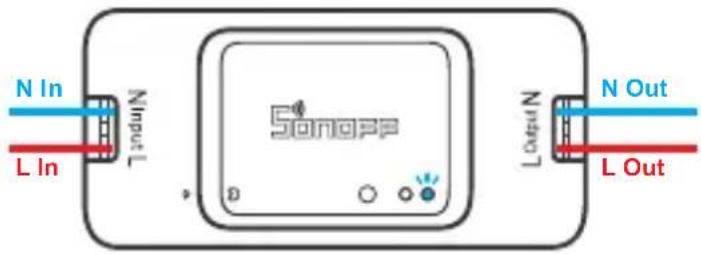

4. Включить

После первого включения устройство перейдет в режим быстрого сопряжения. светодиодный индикатор Wi-Fi начнет мигать в режиме «два раза коротко, один раз длинно».

Устройство выйдет из режима быстрого сопряжения (Touch), если сопряжение не будет выполнено в течение 3 минут. Если нужно войти снова, нажмите и удерживайте кнопку конфигурации 5 секунд, пока индикатор Wi-Fi не изменится по очереди на два коротких и одно длинное мигание, затем отпустите.

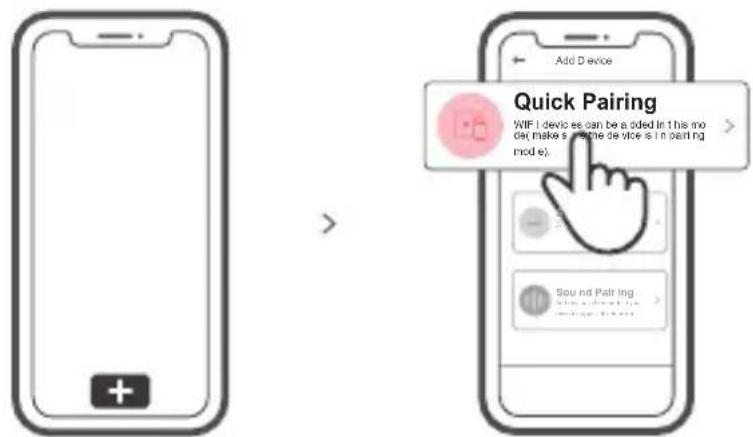

5. Добавить устройство

Коснитесь «+» и выберите «Быстрое связывание», затем выполняйте действия после появления подсказки в приложении.

Режим совместимого соединения

Если вход в режим быстрого связывания устройств (касание) выполнить не удалось, для установки связи попробуйте «Режим совместимого соединения».

① Выполняйте долгое нажатие кнопки настройки на протяжении 5 с, пока не начнет мигать светодиодный индикатор Wi-Fi — цикл работы индикатора выглядит как две короткие вспышки и одна длинная. Затем отпустите кнопку. Выполняйте долгое нажатие кнопки настройки на протяжении 5 с, пока светодиодный индикатор Wi-Fi не начнет быстро мигать. Затем устройство переходит в режим совместимого соединения.

2 Коснитесь «+» и выберите «Режим совместимого соединения» в приложении. Выберите SSID Wi-Fi в ITEAD-******* и введите паро ль 12345678, затем вернитесь в приложение eWeLink и коснитесь «Далее». Подождите некоторое время, пока не завершится установка соединения.

Технические характеристики

Модель	BASICR3/BASICRFR3
Входная мощность	100-240В пер. тока 50/60Гц 10А макс.
Выходная мощность	100-240В пер. тока 50/60Гц 10А макс.
Операционные системы	Android & iOS
Wi-Fi	IEEE 802.11 b/g/n 2.4GHz
РЧ	433,92 МГц
Материал	PC V0
Размеры	91x43x25 мм

BASICR3 не поддерживает пульт с частотой 433,92 МГц.

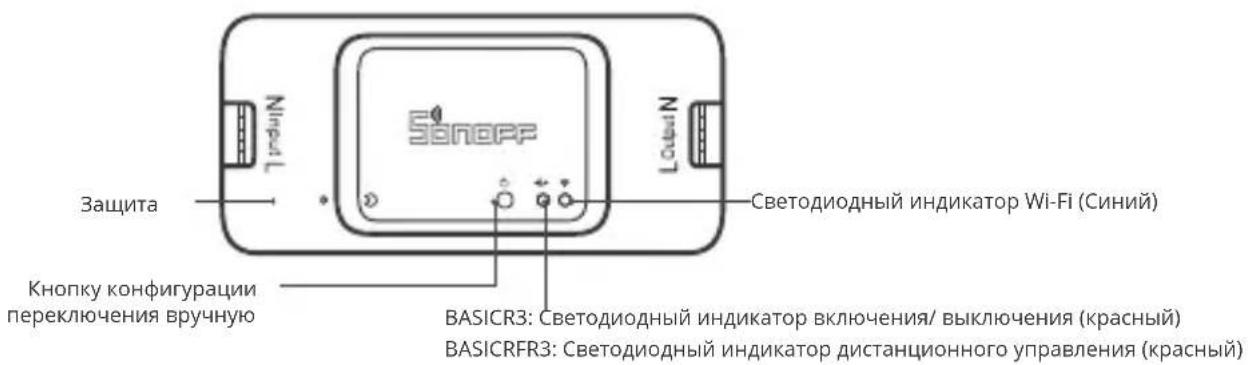

Знакомство с изделием

Вес устройства составляет менее 1 kg.

Рекомендуется устанавливать устройство на высоте менее 2 м.

Инструкция режима светодиодного индикатора

Режим светодиодного индикатора	Описание режима
Мигает зеленый светодиодная лампочка (один длинный и два коротких)	Режим быстрого сопряжения
зеленый светодиодная цвета всегда горит	Устройство успешно подключено
зеленый светодиодная цвета быстро мигает	Режим совместимого соединения
зеленый светодиодная цвета быстро мигает один раз	Невозможно найти роутер
зеленый светодиодная цвета быстро мигает два раза	Успешное подключение к маршрутизатору, но Wi-Fi не подключен
зеленый светодиодная цвета быстро мигает три раза	Обновление

Функции

Включайте/выключайте освещение откуда угодно, составляйте расписание вк лючения/ выключения пита ния и пре доста вляйте доступ к при ложению близким для управления им.

Управ. прилож.

Расписания

Управл. голосом

Доступ д/управл.

Смарт-сюжеты

Статус синхр.

Добавить камеру

РЧ-пульт

Управл. пров. сетьюРежи

Сопряжение с помощью РЧ-пульта

BASICRFR3 поддерживает дистанционный контроллер с частотой 433,92 МГц, с помощью которого ого можно включать/ выключать о оборудов ание. Пр и этом каждый канал программируется отдельно, а управление представляет собой ло к а льное беспроводное управление на коротком расстоянии, а не по Wi-Fi.

Способы сопряжения:

Удерживайте кнопка сопряжения в течение 3 с., пока индикатор Wi-Fi не мигнет один раз красным цветом. после чего нажмите кнопку на пульте, для которой вы хотите выполнить сопряжение для программирования кнопки.

Способы сброса сопряжения:

Удерживайте кнопка сопряжения в течение 5 с., пока индикатор Wi-Fi не мигнет дважды красным цветом. после чего нажмите на запрограммированную кнопку на пульте, чтобы сбросить кодировку для всех запрограммированных кнопок.

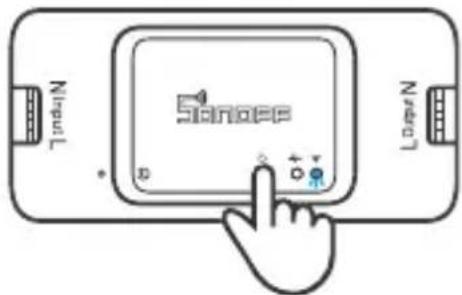

Переключить сеть

Если Вам необходимо переключить сеть, удерживайте кнопку сопряжения в течение 5 с. Когда светодиодный индикатор Wi-Fi изменится на цикл из двух коротких и одного длинного мигания, отпустите. Устройство перейдет в режим быстрого сопряжения, после чего Вы можете снова выполнить сопряжение.

Сброс до заводских настроек

Удаление устройства в приложении eWeLink означает, что Вы восстанавливаете его до заводских настроек.

Стандартные проблемы

В: Почему устройство не подключается к сети?

О: Для подключения нового устройства к сети Wi-Fi и Интернету требуется 1-2 минуты. Если устройство не подключается к сети дольше, определить причину проблемы можно по статусу синего индикатора Wi-Fi. Возможные варианты:

1. Синий индикатор Wi-Fi быстро мигает раз в секунду, что означает, что коммутатору не удалось подключиться к вашей сети Wi-Fi:

① Возможно, вы неправильно ввели пароль от сети Wi-Fi.
② Возможно, расстояние между коммутатором и вашим роутером слишком великоли бо окружение создает помехи. Попробуй теприблизить коммутатор к роутеру.
③ Сеть Wi-Fi 5G не поддерживается, устройство поддерживает только беспроводную сеть 2,4 ГГц.
④ Возможно, открыта фильтрация MAC-адреса. Отключите ее.

Если ни один из перечисленных методов не устранил проблему, можно включить мобильную сеть для передачи данных на телефоне и создать точку доступа Wi-Fi, после чего снова добавить устройство.

1. Син ий и ндик ато р быс тро м ига е т два раза в секу нду, ч то о зна чает, что устройство подключено к сети Wi-Fi, но не подключилось к серверу.

Убедитесь, что ваша сеть работает стабильно. Если ситуация с двойным быстрым миганием возникает часто, это указывает на нестабильную сеть, а не на неполадки в работе изделия. Если сеть работает нормально, попробуйте выключите и перезапустите коммутатор.
