Tipo di prodotto	Interruttore connesso
Modello	RFR3
Marca	Sonoff
Alimentazione in ingresso	100-240 V CA, 50/60 Hz, 10 A max
Alimentazione in uscita	100-240 V CA, 50/60 Hz, 10 A max
Wi-Fi	IEEE 802.11 b/g/n, 2,4 GHz
Frequenza RF	433,92 MHz
Materiale	PC V0 (plastica ignifuga)
Dimensioni	91 x 43 x 25 mm
Peso	Meno di 1 kg
Altezza di installazione raccomandata	Meno di 2 m
Sistemi operativi compatibili	Android e iOS
Applicazione	eWeLink
Funzioni principali	Accensione/spegnimento a distanza, pianificazione, controllo vocale, condivisione, scene intelligenti, sincronizzazione stato
Indicatori LED	Wi-Fi (blu) e telecomando (rosso)
Modalità di accoppiamento	Touch (rapida) e compatibile
Telecomando RF	Sì, frequenza 433,92 MHz, associabile/dissociabile
Capacità di commutazione	10 A max
Manutenzione e pulizia	Pulire con un panno asciutto
Sicurezza	Non toccare durante l’uso; installazione e riparazione da parte di un professionista qualificato
Riparabilità	Contattare un professionista per qualsiasi riparazione

Domande frequenti - RFR3 Sonoff

Perché il mio dispositivo rimane offline?

Diverse cause possibili: password Wi-Fi errata, distanza eccessiva dal router, interferenze, utilizzo Wi-Fi 5 GHz (non supportato), o filtro MAC attivato. Verificare ogni punto e resettare se necessario.

Come associare un telecomando RF?

Premere il pulsante di configurazione per 3 secondi fino a quando il LED rosso lampeggia una volta. Quindi premere il pulsante del telecomando che si desidera associare.

Come dissociare un telecomando RF?

Premere il pulsante di configurazione per 5 secondi fino a quando il LED rosso lampeggia due volte. Quindi premere il pulsante del telecomando associato per dissociarlo.

Come ripristinare le impostazioni di fabbrica?

Eliminare il dispositivo nell'app eWeLink. Questo lo riporterà automaticamente alle impostazioni di fabbrica.

Come cambiare rete Wi-Fi?

Tenere premuto il pulsante di configurazione per 5 secondi fino a quando il LED Wi-Fi cambia schema (due lampeggi brevi poi uno lungo). Rilasciare, quindi eseguire un nuovo accoppiamento tramite l'app.

Cosa significa un lampeggio rapido una volta al secondo del LED Wi-Fi?

Indica che l'interruttore non riesce a connettersi al router Wi-Fi. Verificare password, distanza e interferenze. Assicurarsi che il Wi-Fi sia a 2,4 GHz.

Cosa significa un lampeggio rapido due volte al secondo del LED Wi-Fi?

Significa che il dispositivo è connesso al router ma non al server. Verificare la connessione internet. Se è normale, riavviare il dispositivo.

La modalità di accoppiamento rapido (Touch) non funziona, cosa fare?

Utilizzare la modalità di accoppiamento compatibile. Tenere premuto il pulsante di configurazione per 5 secondi fino a quando il LED lampeggia rapidamente. Nell'app, selezionare 'Modalità di accoppiamento compatibile', connettersi alla rete Wi-Fi 'ITEAD-******' con password 12345678, quindi seguire le istruzioni.

Il dispositivo supporta il Wi-Fi 5 GHz?

No, è supportato solo il Wi-Fi 2,4 GHz (802.11 b/g/n). Assicurarsi che il router trasmetta su questa frequenza.

Devo interrompere la corrente prima di installare l'interruttore?

Sì, assolutamente. Interrompere la corrente al quadro elettrico per evitare rischi di scossa elettrica. Per l'installazione, rivolgersi a un professionista qualificato se necessario.

MANUALE UTENTE RFR3 Sonoff

Istruzioni per l'uso

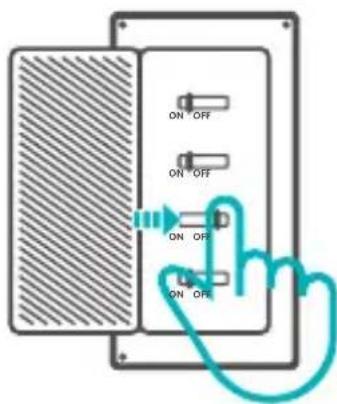

1. Spegnimento

Per evitare scosse elettriche, consultare il rivenditore o un professionista qualificato per assistenza durante l'installazione e la riparazione! Non toccare l'interruttore durante l'uso.

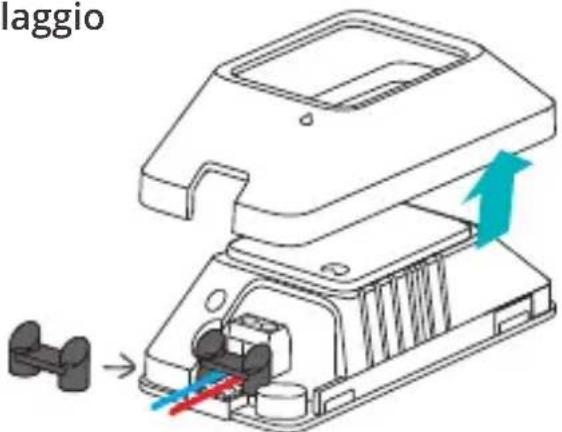

2. Istruzioni per il cablaggio

Rimuovere la protezione, quindi collegare i cavi prima di fissare il dispositivo di fissaggio del filo.

Per effettuare un'installazione completa, si deve allineare " " con " " quando si fissa la protezione.

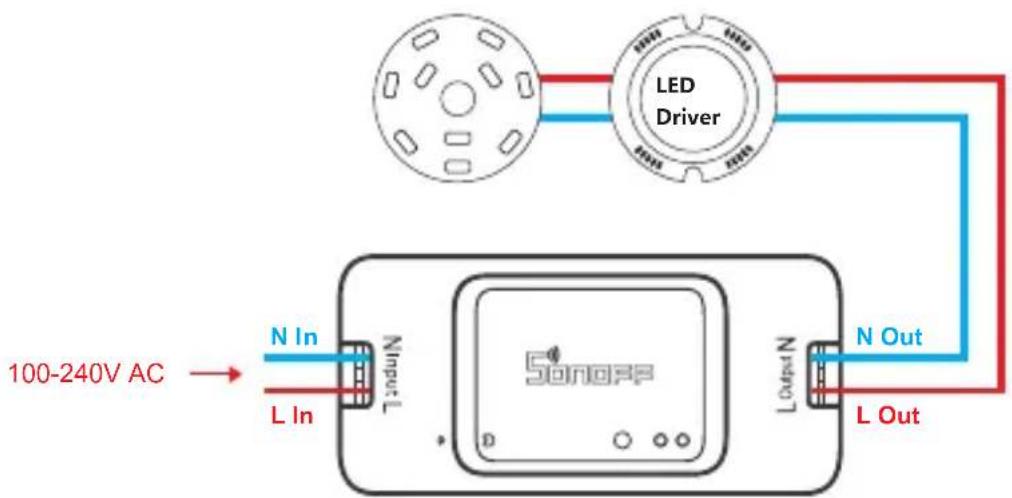

Istruzioni per il cablaggio della lampada da soffitto :

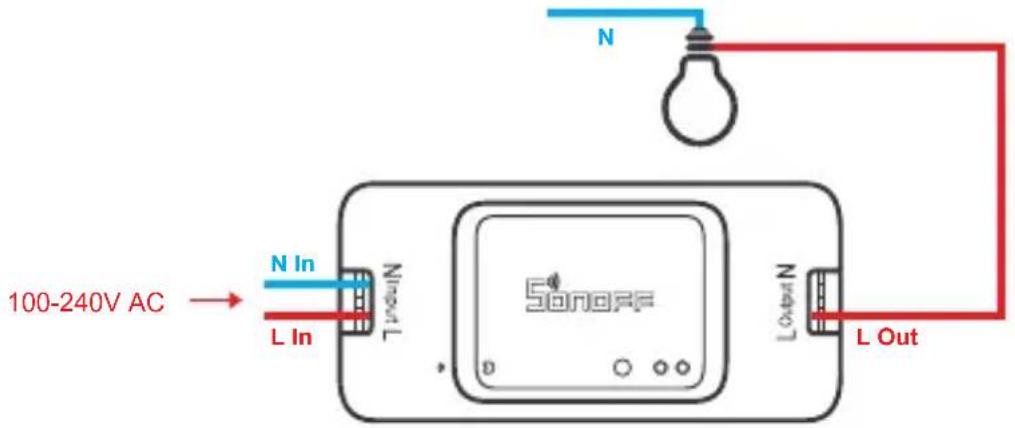

Istruzioni per il cablaggio con un solo cavo di fase:

Assicurarsi che il collegamento del cavo di neutro e del cavo di fase sia corretto.

3. Scarica la APP

Android™ & iOS

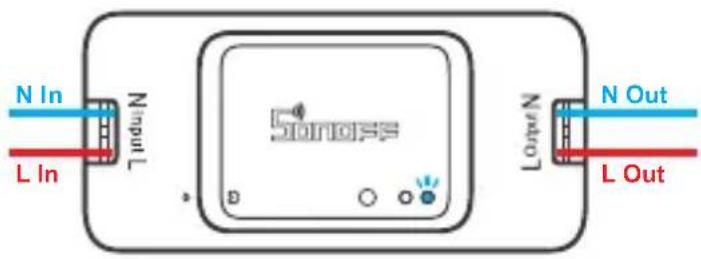

4. Accensione

Dopo l'accensione, il dispositivo entrerà nella modalità di accoppiamento (Touch) durante il primo utilizzo, l'indicatore LED del Wi-Fi passa a "un ciclo di due lampeggi brevi e uno lungo".

Il dispositivo uscirà dalla modalità di abbinamento rapido (Touch) se non abbinato entro 3 minuti. Se avete necessità di effettuare nuovamente l'accesso, premere a lungo pulsante di configurazione 5 sec fino a quando la spia LED del Wi-Fi lampeggia ciclicamente due volte velocemente ed una volta a lungo, quindi rilasciare.

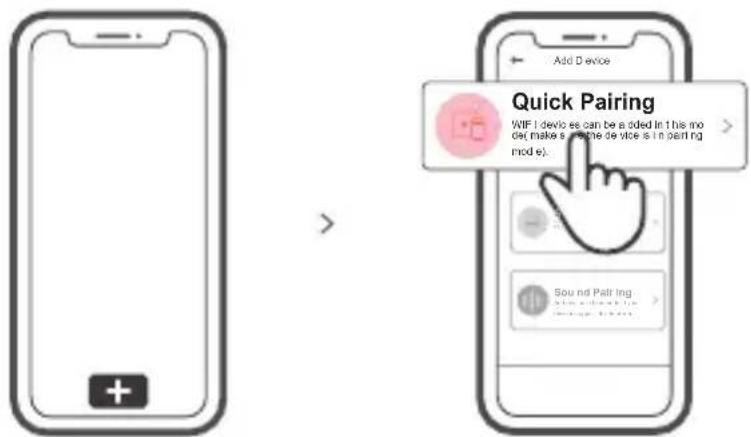

5. Aggiungere il dispositivo

Toccare "+" e selezionare "Accoppiamento rapido", quindi procedere seguendo le indicazioni dell'APP.

Modalità di accoppiamento compatibile

Se non è possibile accedere alla Modalità di accoppiamento rapido (Touch), provare con la "Modalità di accoppiamento compatibile" per eseguire l'accoppiamento.

Premere a lungo tasto di configurazione per 5 sec. fino a quando l'indicatore LED Wi-Fi inizia a lampeggiare con un ciclo di due lampeggi brevi e un lampeggio lungo e quindi rilasciarlo. Premere di nuovo a lungo tasto di configurazione per 5 sec. fino a quando l'indicatore LED Wi-Fi lampeggia rapidamente. A questo punto, il dispositivo entra in Modalità di accoppiamento compatibile.

2 Toccare "+" e selezionare "Modalità di accoppiamento compatibile" sull'APP Selezionare l'SSID Wi-Fi con ITEAD-***** e inserire la password 12345678, quindi tornare indietro all'APP eWeLink e toccare "Avanti". Pazientare fino al completamento dell'accoppiamento.

Specifiche

Modello	BASICR3/BASICRFR3
Ingresso max	100-240V CA 50/60 Hz 10A
Uscita max	100-240V CA 50/60 Hz 10A
Sistemi operativi	Android & iOS
Wi-Fi	IEEE 802.11 b/g/n 2.4GHz
RF	433,92MHz
Materiali	PC V0
Dimensioni	91x43x25mm

BASICR3 non supporta il telecomando a 433,92 MHz.

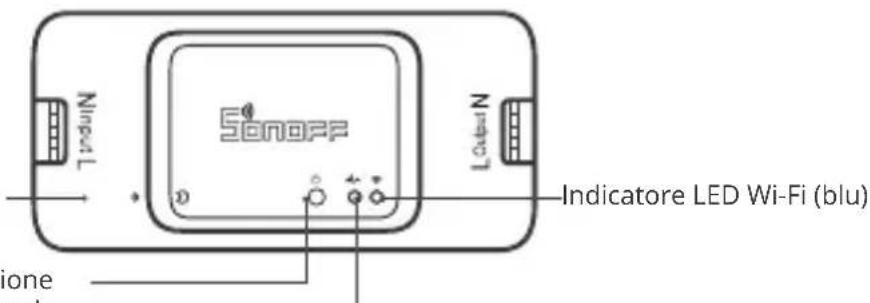

Introduzione al prodotto

Protezione

pulsante di configurazione interruttore manuale

BASICR3: Indicatore LED acceso/spento(rosso)

BASICRFR3: Indicatore a LED di dispositivo telecomandato(rosso)

Il peso del dispositivo è inferiore a 1 kg.

Si raccomanda un'altezza di installazione inferiore a 2 m.

Istruzioni sullo stato dell'indicatore Wi-Fi LED

	Istruzioni sullo statoStato dell'indicatore Wi-Fi LED
Il LED blu un ciclo di due lampeggi brevi e uno lungo	Modalità di accoppiamento rapido
Il LED blu costantemente accesa	Il collegamento del dispositivo è stato eseguito correttamente
Il LED blu che lampeggia rapidamente	Modalità di accoppiamento compatibile
Il LED blu che lampeggia rapidamente una volta sola	Impossibile trovare il router
Il LED blu che lampeggia rapidamente per due volte	Il collegamento con il router è stato eseguito correttamente ma il Wi-Fi non è connesso.
Il LED blu che lampeggia rapidamente per tre volte	Aggiornamento

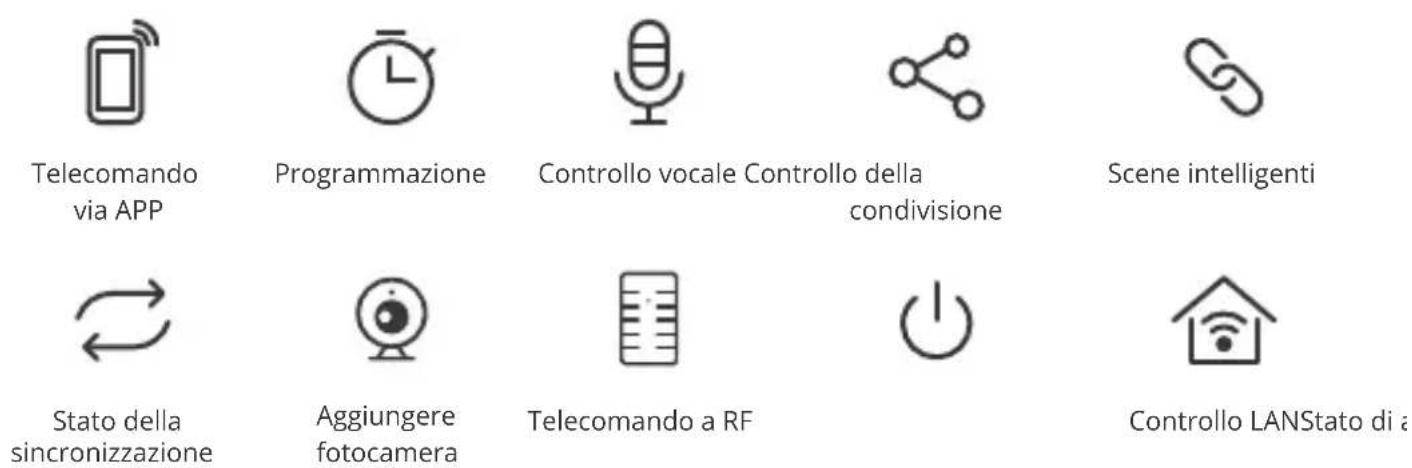

Caratteristiche

Accendi/spegni la attrezzatura da qualsiasi luogo, programma l'accensione/spegnimento e condividi l'APP con la tua famiglia per controllarla.

Accoppiamento telecomando RF

BASICRFR3 supporta il telecomando con banda di frequenza 433,92 MHz per l'accensione/spegnimento e ciascun canale può associarlo in modo indipendente, in quanto si tratta di un controllo senza fili locale a corto raggio, non di un controllo tramite Wi-Fi.

Metodi di accoppiamento:

Tenere premuto per 3s il pulsante di accoppiamento finché l'indicatore a LED rosso di dispositivo telecomandato non lampeggia una volta, quindi premere il pulsante del telecomando che si desidera accoppiare per il successivo controllo.

Metodi di cancellazione:

Tenere premuto per 5s il pulsante di accoppiamento fino a quando la spia LED del Wi-Fi lampeggia in rosso due v o l t e , quindi pre m e re il pul s a n t e c o n figurato corrispondente al telecomando per cancellare i valori di codifica di tutti i pulsanti configurati.

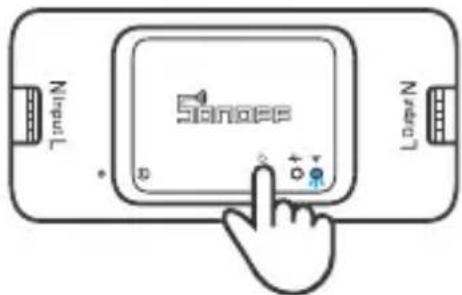

Rete di commutazione

Se è necessario commutare la rete, premere a lungo il pulsante di accoppiamento per 5s fino a quando l'indicatore LED Wi-Fi inizia a lampeggiare ciclicamente con 2 brevi accensioni e una più lunga e quindi si spegne. Il dispositivo entra in modalità di accoppiamento rapido ; a questo punto è possibile eseguire di nuovo l'associazione.

Ripristino impostazioni di fabbrica

La cancellazione del dispositivo sull'applicazione eWeLink indica il ripristino delle impostazioni di fabbrica.

Problemi comuni

D: Perché il mio dispositivo rimane "Offline"?

R: Il dispositivo appena aggiunto ha bisogno di 1 - 2 minuti per connettersi al Wi-Fi e alla rete. Se rimane offline per un lungo periodo, individuare il problema in base allo stato dell'indicatore Wi-Fi blu:

1. L'indicatore blu Wi-Fi lampeggia velocemente una volta al secondo, il che significa che l'interruttore non è riuscito a connettersi al Wi-Fi:

① Forse è stata inserita una password del Wi-Fi sbagliata.
② Forse c'è troppa distanza tra l'interruttore e il proprio router o l'ambiente causa interferenze, provare ad avvicinare il router. Se non funziona, effettuare nuovamente l'operazione di accoppiamento.
③ La rete Wi-Fi 5G non è supportata, mentre è supportata solo la rete wireless a 2.4 GHz.
④ Forse il filtro degli indirizzi MAC è aperto. Nel caso, disattivarlo.

Se nessuno dei suggerimenti di cui sopra ha risolto il problema, è possibile aprire la rete dati mobile sul telefono per creare un hotspot Wi-Fi, quindi aggiungere nuovamente il dispositivo.

1. L'indicatore blu lampeggia velocemente due volte al secondo, il che significa che il dispositivo è connesso al Wi-Fi ma non è riuscito a connettersi al server.

Verificare che la rete sia sufficientemente stabile. Se il doppio lampeggio si verifica frequentemente, significa che si cerca di accedere a una rete instabile e non si tratta di un problema del prodotto. Se la rete è normale, provare a spegnere il dispositivo per riavviare l'interruttore.
