MANUAL DE USUARIO RFR3 Sonoff

Instrucciones de funcionamiento

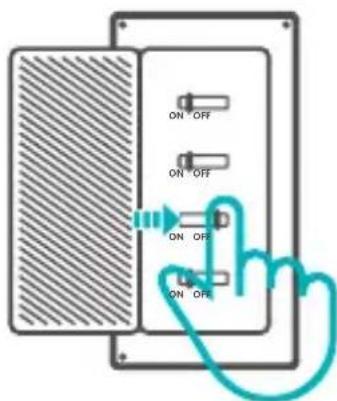

1. Apagado

ON OFF ON OFF ON OFF ON OFF

Para evitar descargas eléctricas, consulte con su distribuidor o un profesional cualificado para solicitar ayuda durante la instalación y la reparación! No toque el interruptor durante el uso.

2. Instrucciones de cableado

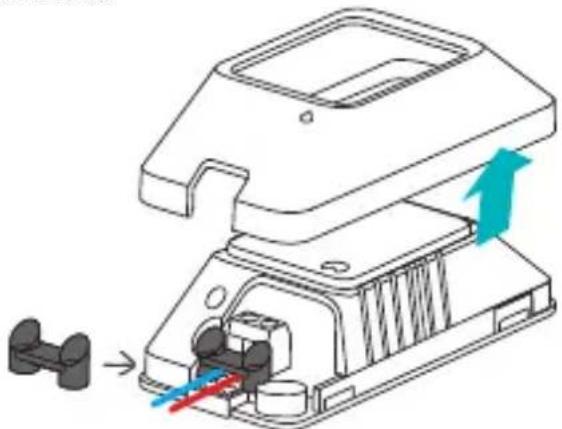

Quite la tapa de protección y, a continuación, conecte los cables antes de fijar el sujetacables.

Para asegurar la instalación completa, alinee “con” “sujetar la tapa de protección.

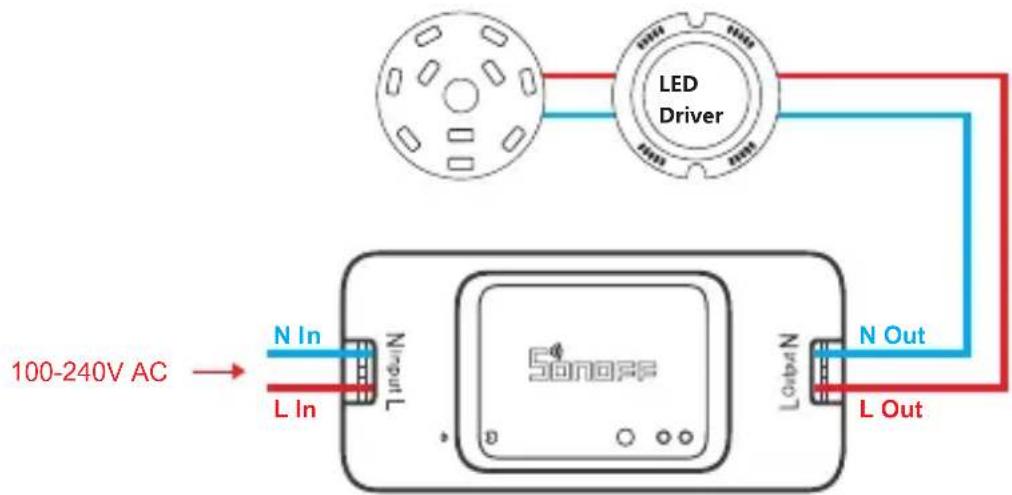

Instrucciones de cableado de lámpara de techo :

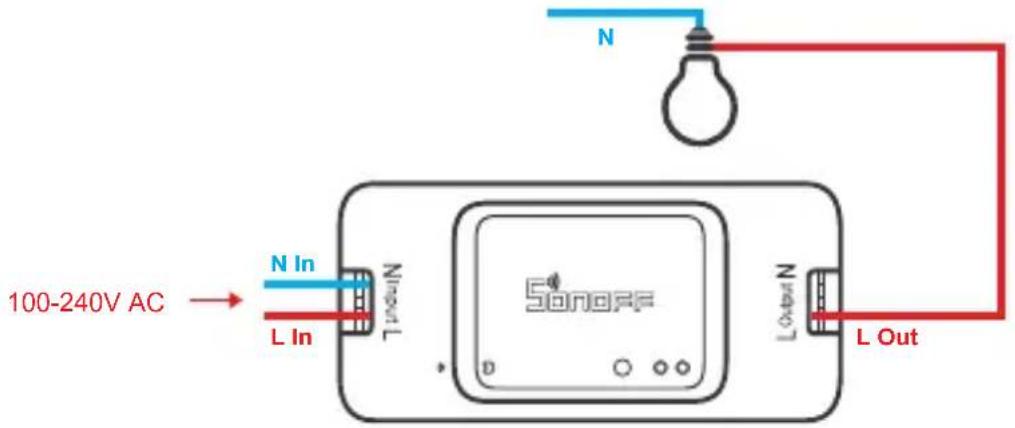

Instrucciones de cableado con un solo cable activo:

Compruebe que las conexiones del cable neutro y activo sean correctas.

3. Descargar la aplicación

eWeLink Download on the App Store GET IT ON Google Play

e eWeLink

Android™ & iOS

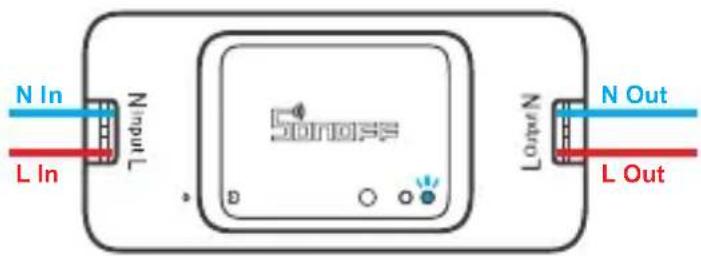

4. Encender

Después de encender, el dispositivo se pondrá en modo de emparejamiento rápido (Touch) durante el primer uso, El indicador LED de Wi-Fi cambie a "un ciclo de dos parpadeos cortos y uno largo".

El dispositivo saldrá del modo de emparejamiento rápido (Touch) si no se ha emparejado al cabo de 3 minutos. Si necesita volver a ese modo, mantenga presionado botón de configuración 5 segundos hasta que el LED indicador de Wi-Fi cambie a un ciclo de dos parpadeos cortos y uno largo. A continuación, suelte el botón.

5. Añadir el dispositivo

Pulse "+" y seleccione " emparejamiento rápido ", luego opere siguiendo las indicaciones de la aplicación.

Modo de emparejamiento compatible

Si no puede entrar al modo de emparejamiento rápido, por favor intente con "Modo de emparejamiento compatible" para emparejar.

1 Presione de manera sostenida botón de configuración durante 5 segundos hasta que el indicador LED del Wi-Fi cambie en un ciclo de dos parpadeos cortos y uno largo y suelte. Presione de manera sostenida botón de configuración durante 5 segundos nuevamente hasta que el indicador LED del Wi-Fi parpadee rápidamente. Luego, el dispositivo entra en modo de emparejamiento Compatible.

2 Presione "+" y seleccione "modo de emparejamiento compatible" en la aplicación. Seleccione el SSID del Wi-Fi con ITEAD-***** e ingrese la contraseña 12345678, luego regrese a la aplicación eWeLink y presione "Siguiente" Sea paciente mientras se complete el emparejamiento.

Especificaciones

Modelo	BASICR3/BASICRFR3
Entrada	100-240V CA 50/60Hz 10A Máx
Salida	100-240V CA 50/60Hz 10A Máx
Sistemas operativos	Android & iOS
Wi-Fi	IEEE 802.11 b/g/n 2.4GHz
RF	433,92MHz
Materiale	PC V0
Dimensiones	91x43x25mm

BASICR3 no admite el control remoto con 433,92 MHz.

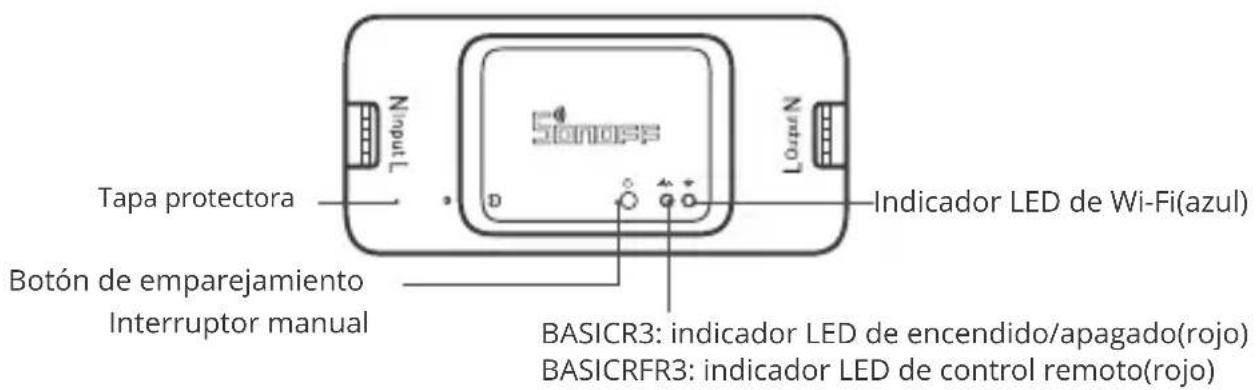

Introducción al producto

Tapa protectora Botón de emparejamiento Interruptor manual Nindu D N L Indicador LED de Wi-Fi(azul) BASICR3: indicador LED de encendido/apagado(rojo) BASICRFR3: indicador LED de control remoto(rojo)

El peso del dispositivo es inferior a 1 kg. Se recomienda una altura de instalación inferior a 2 m.

Instrucciones del indicador de estado Wi-Fi LED

Indicador de Estado LED	Instrucción de estado
Parpadea (uno largo y dos cortos)	Modo de emparejamiento rápido
Siempre está encendida	El dispositivo está conectado correctamente
Parpadea rápidamente	Modo de emparejamiento compatible
Parpadea rápidamente una sola vez	Incapaz de encontrar el router
Parpadea rápidamente dos veces	Conectado al router correctamente pero el Wi-Fi no está conectado
Parpadea rápidamente tres veces	Actualización

Características

Apague la luz desde cualquier parte, programe el encendido/apagado y comparta la aplicación con su familia para controlarlo.

Control remoto desde plicación

Programas

Control por voz Control compartido

Escenas

Estado de sincronización

Indicador de encendido Contro Controlo/Agrega

Emparejamiento del control remoto por RF

BASICRFR3 admite el control remoto en la banda de frecuencias de 433,92 MHzpara encender y apagar, y es un control inalámbrico local de corto alcance; no un control Wi-Fi.

Método de emparejamiento:

Mantenga presionado el Botón de emparejamiento durante 3 s hasta que el indicador LED de parpadee en color rojo una sola vez; a continuación, pulse el botón del control remoto que desee emparejar para realizar el aprendizaje correctamente.

Método de borrado:

Mantenga presionado el Botón de emparejamiento durante 5 s hasta que el indicador LED rojo de control remoto parpadee dos veces. A continuación, pulse el botón aprendido correspondiente al control remoto para borrar los valores de los códigos de todos los botones aprendidos.

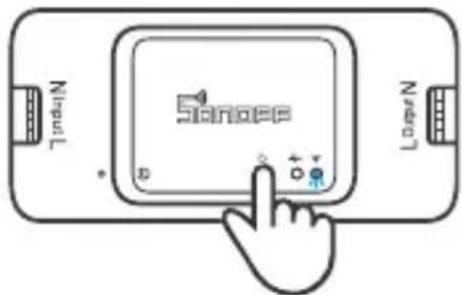

Cambiar Red

Si necesitas cambiar la red, presiona sin soltar el botón de emparejamiento por 5 segundos hasta que el indicador de Wi-Fi LED cambie a un ciclo de dos parpadeos cortos y un parpadeo largo para luego soltar, y luego de que dispositivo entre en el modo de emparejamiento rápido, podrás emparejarlo de nuevo.

Tand Nanee p + - + - Lanee

Restablecimiento de los ajustes de fábrica

Si borras el dispositivo en la aplicación eWeLink se restaurará a valores de fábrica.

Problemas frecuentes

P: ¿Por qué el dispositivo permanece "Sin conexión"?

A: El dispositivo recién añadido necesita de 1 a 2 minutos para conectarse a Wi-Fi y a la red. Si permanece sin conexión durante mucho tiempo, evalúe la situación con el estado del indicador azul de Wi-Fi.

1. El indicador azul de Wi-Fi parpadea rápidamente una vez por segundo, lo cual significa que el interruptor no se ha podido conectar a la red Wi-Fi:

① Es posible que haya introducido una contraseña de Wi-Fi incorrecta. ② Es posible que la distancia entre el interruptor y el router sea demasiado grande o que el entorno provoque interferencias. Piense en acercarlos entre sí. Si falla, vuelva a añadirlo.
③ La red 5G Wi-Fi no es compatible y solo admite la red inalámbrica de 2,4 GHz.
④ Es posible que el filtrado de direcciones MAC esté activado. Desactivado.

Si no ha sido posible solucionar el problema mediante ninguno de los métodos anteriores, puede abrir la red de datos móviles del teléfono para crear un punto de acceso Wi-Fi y, a continuación, volver a añadir el dispositivo.

1. El indicador azul parpadea rápidamente dos veces por segundo, lo cual significa que el dispositivo se ha conectado a Wi-Fi pero no se ha podido conectar al servidor.

Asegúrese de que la red sea estable. Si el doble parpadeo ocurre con frecuencia, esto significa que se accede a una red poco estable, no es un problema del producto. Si la red es normal, intente apague la alimentación para reiniciar el interruptor.
