Tipo de producto	Sensor de movimiento
Marca	Sonoff
Modelo	PIR3-RF
Alimentación	Pila de botón 3V (CR2450)
Frecuencia de funcionamiento	433 MHz
Distancia de detección	Hasta 8 m (interior)
Ángulo de detección	100°
Temperatura de trabajo	-10°C a 40°C
Humedad de trabajo	10-90% HR (sin condensación)
Material de la carcasa	PC (policarbonato)
Dimensiones (L x A x H)	40 x 35 x 28 mm
Peso	Menos de 1 kg
Funciones principales	Detección de movimiento, modos Normal y Alerta, notificación de batería baja
Conectividad	Compatible con puerta de enlace SONOFF 433 MHz RF Bridge
Aplicación móvil	eWeLink (iOS y Android)
Instalación recomendada	Altura < 2 m, evitar superficies metálicas
Mantenimiento y limpieza	Limpiar con un paño suave y seco
Seguridad	Usar solo pila CR2450, no exponer a la humedad
Piezas de repuesto y reparabilidad	Pila de repuesto CR2450 disponible

Preguntas frecuentes - PIR3-RF Sonoff

¿Cómo instalar el sensor PIR3-RF?

Fije el sensor con el soporte adhesivo 3M incluido o compre una base opcional. Instálelo a menos de 2 m de altura, sobre una superficie no metálica.

¿Cómo emparejar el PIR3-RF con la puerta de enlace?

En la aplicación eWeLink, seleccione la puerta de enlace, pulse en 'Agregar' luego 'Alarma'. Suena un bip. Pulse brevemente el botón de emparejamiento del sensor o haga detectar un movimiento. El LED rojo se enciende 1s y la puerta de enlace emite un bip-bip.

¿Qué tipo de pila utiliza el PIR3-RF?

Utiliza una pila de botón 3V modelo CR2450.

¿Cuál es el alcance de detección del sensor?

La distancia máxima de detección es de 8 metros en interiores, con un ángulo de detección de 100°.

¿Cómo cambiar el modo del sensor (Normal/Alerta)?

Mantenga presionado (5s) el botón de cambio de modo. En modo 'Alerta', el LED permanece rojo fijo 5s; en modo 'Normal', permanece verde fijo 5s.

¿Qué significa el parpadeo rojo dos veces?

Es una notificación de batería baja. Reemplace la pila CR2450.

¿Se puede usar el PIR3-RF sin puerta de enlace?

No, necesita una puerta de enlace compatible 433 MHz (como SONOFF RF Bridge) para comunicarse con la aplicación y activar escenas.

¿Cuáles son las condiciones de funcionamiento recomendadas?

Temperatura de -10°C a 40°C, humedad 10-90% HR sin condensación. Evite la instalación sobre superficies metálicas.

¿Cómo limpiar el sensor?

Use un paño suave y seco. No use productos químicos o abrasivos.

¿Dónde encontrar el manual completo del PIR3-RF?

El manual está disponible para descarga gratuita en notice-facile.com. También puede solicitar una traducción por correo electrónico.

MANUAL DE USUARIO PIR3-RF Sonoff

El dispositivo puede operarse de forma inteligente trabajando con el SONOFF de 433MHz RF puerta de enlace para comunicarse con otros dispositivos.

El dispositivo puede trabajar con otras puertas de enlace que sean compatibles con el protocolo inalámbrico de 433MHz. La información detallada es conforme al producto final.

Instrucciones de funcionamiento

1. Descargar la aplicación

Android™ & iOS

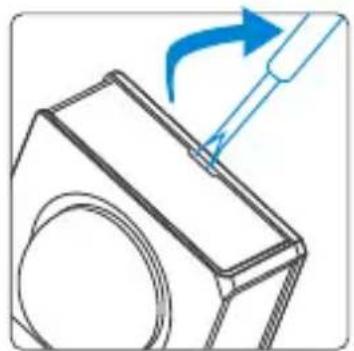

1. Extraiga la lámina aislante de la batería

El dispositivo viene en el diseño con batería y sin batería.

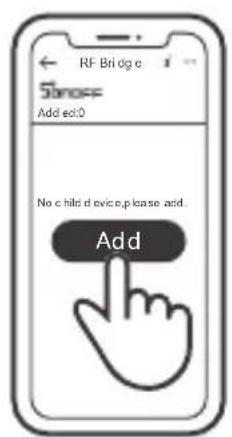

1. Agregar subdispositivos

Conecte la puerta de enlace antes de agregar el subdispositivo.

Inicie la aplicación eWeLink, seleccione el Portal, pulse "Añadir" y seleccione "Alarma", y escuchará un "bip" que indica que el Portal entra en el modo de sincronización, y luego pulse brevemente el botón de sincronización del dispositivo (o haga que el dispositivo detecte el movimiento) para que la sincronización tenga éxito cuando el LED rojo se mantenga encendido durante 1s y el Portal haga un sonido como "bip-bip".

Si se produce un error al agregar, mueva el subdispositivo más cerca de la puerta de enlace e inténtelo de nuevo.

Métodos de instalación

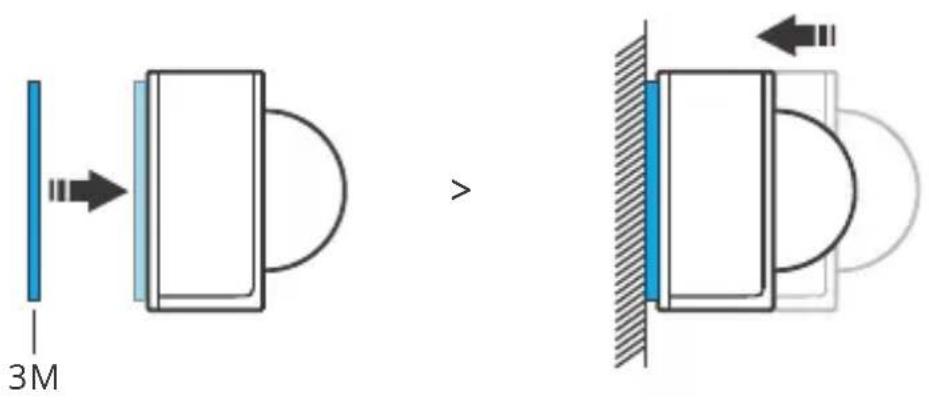

Método 1:

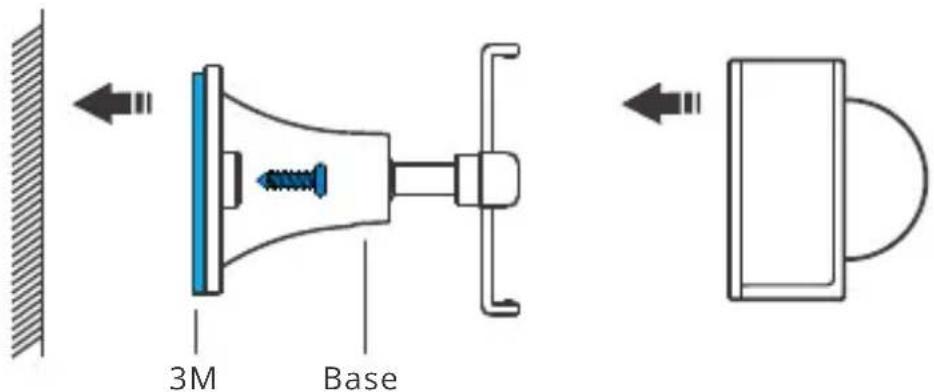

Método 2:

! La base no está incluida en el paquete y se debe adquirir por separado.
No instale la superficie metálica; en caso contrario afectará a la distancia inalámbrica de comunicación.
El peso del dispositivo es inferior a 1 kg. Se recomienda una altura de instalación inferior a 2 m.

Especificaciones

Modelo	PIR3-RF
RF	433MHz
Fuente de alimentación	Célula de botón de 3V (modelo: CR2450)
Distancia de detección	≤8m (Espacio interior)
Ángulo de detección	100°
Temperatura de funcionamiento	-10°C~40°C
Humedad de funcionamiento	10-90%RH (sin condensación)
Materiales	PC
Dimensiones	40x35x28mm

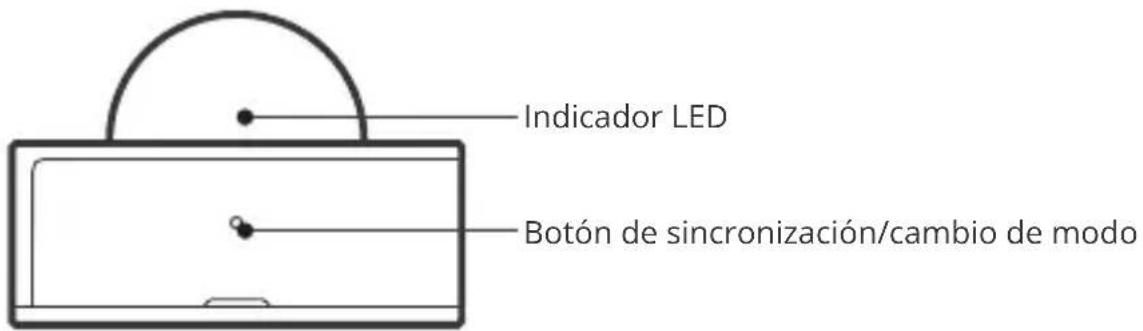

Introducción al producto

Instrucciones del indicador de estado LED

Estado del indicador LED	Instrucción de estado
El LED rojo permanece encendido durante 1 s	se detecta un movimiento
El LED rojo se mantiene encendido durante 5s	se cambia al modo “Normal”
El LED rojo parpadea dos veces	notificación de batería baja
El LED verde se mantiene encendido durante 5s	se cambia al modo “Alerta”.

Características

El PIR3-RF es un sensor 433MHz de movimiento de baja energía que puede detectar el movimiento de objetos en tiempo real. Conéctelo con la puerta de enlace y puede crear una escena inteligente para habilitar otros dispositivos.

Baja energía

Detección de movimiento

Notificación de alarma

Compartir el control (disponible para SONOFF 433MHz RF Bridge)

Escenas

Modos de aplicación

El dispositivo tiene el modo "Normal" y modo "Alerta". El modo "Alerta" se establece por los parámetros de fábrica.

En el modo "Alerta", presione sostenidamente el botón para cambiar de modo por unos 5s hasta que el indicador LED se mantenga en rojo por 5s, esto significa que el dispositivo entró al modo "Normal".

En el modo "Normal", presione sostenidamente el botón para cambiar de modo por 5s hasta que el indicador LED se mantenga en verde por unos 5s, esto significa que el dispositivo entró al modo "Alerta".

Modo "Normal":

Si no se detecta movimiento dentro de los 60s luego de la anterior detección, el mensaje de alarma se activará de nuevo si se detecta un movimiento. Si se detecta un movimiento dentro de los 60s, la cuenta regresiva se reestablecerá y comenzará de nuevo.

Modo "Alerta":

La cuenta regresiva se cambia a 5s a partir de los 60s a diferencia del modo "Normal". Si se detecta un movimiento dentro de los 5s, la cuenta regresiva no se reestablecerá. Esto significa que el mensaje de alarma se activará una vez cada 5s y se enviará a su teléfono celular cuando se detecte un movimiento.

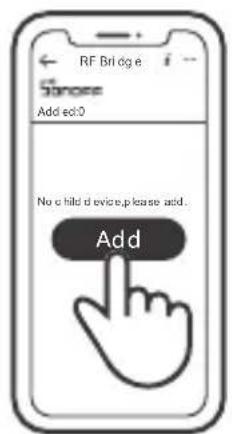

3. Adicionar sub-dispositivos

Conecte o Bridge antes de adicionar o sub-dispositivo.
