Tipo de produto	Sensor de movimento
Marca	Sonoff
Modelo	PIR3-RF
Alimentação	Pilha botão 3V (CR2450)
Frequência de funcionamento	433 MHz
Distância de detecção	Até 8 m (interior)
Ângulo de detecção	100°
Temperatura de trabalho	-10°C a 40°C
Umidade de trabalho	10-90% UR (sem condensação)
Material do invólucro	PC (policarbonato)
Dimensões (C x L x A)	40 x 35 x 28 mm
Peso	Menos de 1 kg
Funções principais	Detecção de movimento, modos Normal e Alerta, notificação de bateria fraca
Conectividade	Compatível com gateway SONOFF 433 MHz RF Bridge
Aplicativo móvel	eWeLink (iOS e Android)
Instalação recomendada	Altura < 2 m, evitar superfícies metálicas
Manutenção e limpeza	Limpar com um pano macio e seco
Segurança	Usar apenas pilha CR2450, não expor à umidade
Peças sobressalentes e reparabilidade	Pilha de reposição CR2450 disponível

Perguntas frequentes - PIR3-RF Sonoff

Como instalar o sensor PIR3-RF?

Fixe o sensor usando o suporte adesivo 3M fornecido ou compre uma base opcional. Instale-o a menos de 2 m de altura, em uma superfície não metálica.

Como parear o PIR3-RF com o gateway?

No aplicativo eWeLink, selecione o gateway, pressione 'Adicionar' e depois 'Alarme'. Um bipe soa. Pressione brevemente o botão de pareamento do sensor ou faça a detecção de movimento. O LED vermelho acende por 1s e o gateway emite um bipe-bipe.

Que tipo de pilha o PIR3-RF usa?

Ele usa uma pilha botão 3V do modelo CR2450.

Qual é o alcance de detecção do sensor?

A distância máxima de detecção é de 8 metros em interior, com um ângulo de detecção de 100°.

Como mudar o modo do sensor (Normal/Alerta)?

Pressione longamente (5s) o botão de mudança de modo. No modo 'Alerta', o LED permanece vermelho fixo por 5s; no modo 'Normal', permanece verde fixo por 5s.

O que significa o piscar vermelho duas vezes?

É uma notificação de bateria fraca. Substitua a pilha CR2450.

Pode-se usar o PIR3-RF sem gateway?

Não, ele necessita de um gateway compatível 433 MHz (como SONOFF RF Bridge) para se comunicar com o aplicativo e acionar cenas.

Quais são as condições de funcionamento recomendadas?

Temperatura de -10°C a 40°C, umidade 10-90% UR sem condensação. Evite instalação em superfícies metálicas.

Como limpar o sensor?

Use um pano macio e seco. Não use produtos químicos ou abrasivos.

Onde encontrar o manual completo do PIR3-RF?

O manual está disponível para download gratuito em notice-facile.com. Você também pode solicitar uma tradução por e-mail.

MANUAL DE UTILIZADOR PIR3-RF Sonoff

• Português----29-32

O dispositivo pode ser operado de maneira inteligente através do trabalho com o SONOFF 433MHz RF Bridge para se comunicar com outros dispositivos.

O dispositivo pode funcionar com outras entradas que suportam o protocolo sem fio 433MHz. Informações detalhadas estão de acordo com o produto final.

Instrução de Operação

1. Baixe o APP

Android™ & iOS

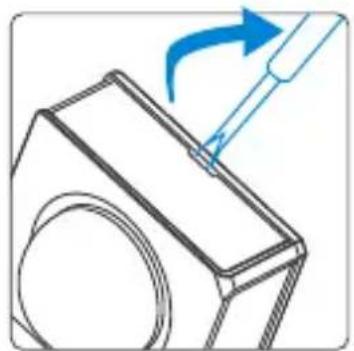

2. Retire a plástico de isolamento da bateria

O aparelho possui a versão com bateria e sem bateria.

Inicie o aplicativo eWeLink, selecione a ponte a ser emparelhada, toque em "Adicionar" e selecione "Alarme" e você ouvirá um "bipe" que indica que a ponte entra no modo de emparelhamento e, em seguida, pressione rapidamente o botão de emparelhamento no dispositivo (ou faça o dispositivo detecta o movimento) de que o emparelhamento foi bem-sucedido quando o LED vermelho continua aceso por 1s e a ponte faz um som de "bipe-bipe".

Se a adição falhar, mova o sub-dispositivo para mais perto do Bridge e tente novamente.

Métodos de instalação

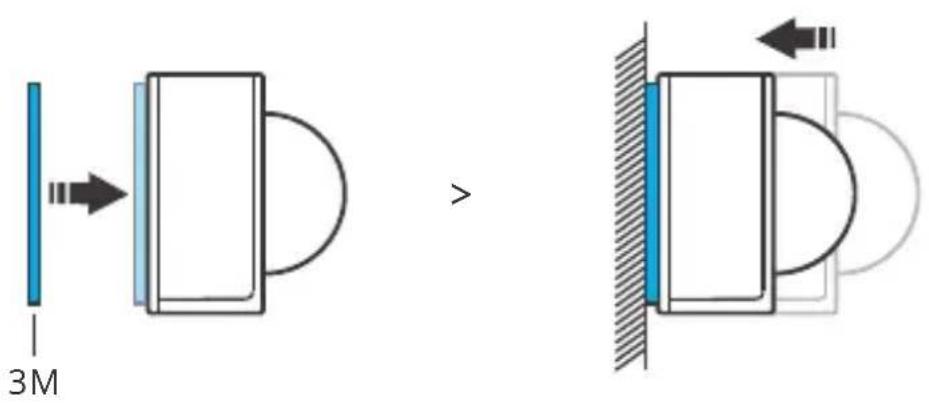

Método 1:

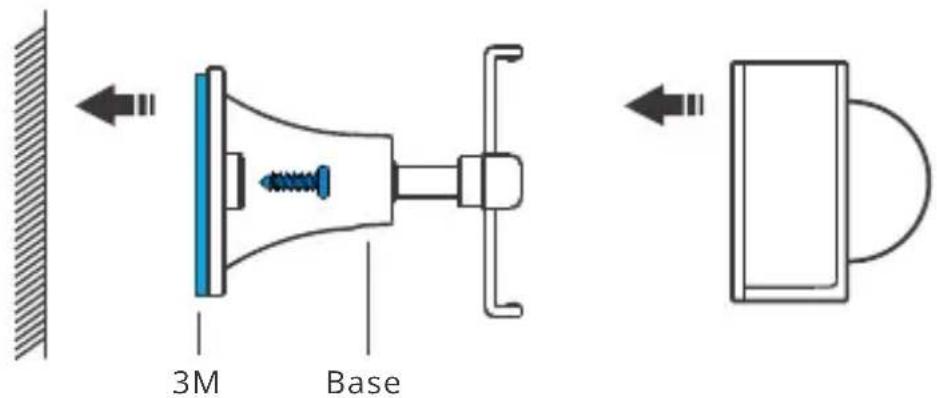

Método 2:

A base não está incluída no pacote; please adquira-o separadamente.
Não instale na superfície metálica, pois isso afetará a distância de comunicação sem fio.
O peso do dispositivo é inferior a 1 kg. Recomenda-se uma altura de instalação inferior a 2 m.

Parâmetros do produto

Modelo	PIR3-RF
RF	433MHz
Fonte de alimentação	célula-botão de 3V (modelo: CR2450)
Distância de detecção	≤8m (espaço interno)
Angulo de detecção	100°
Temperatura de trabalho	-10°C~40°C
Umidade de trabalho	10-90% RH (sem condensação)
Material de revestimento	PC
Dimensão	40x35x28mm

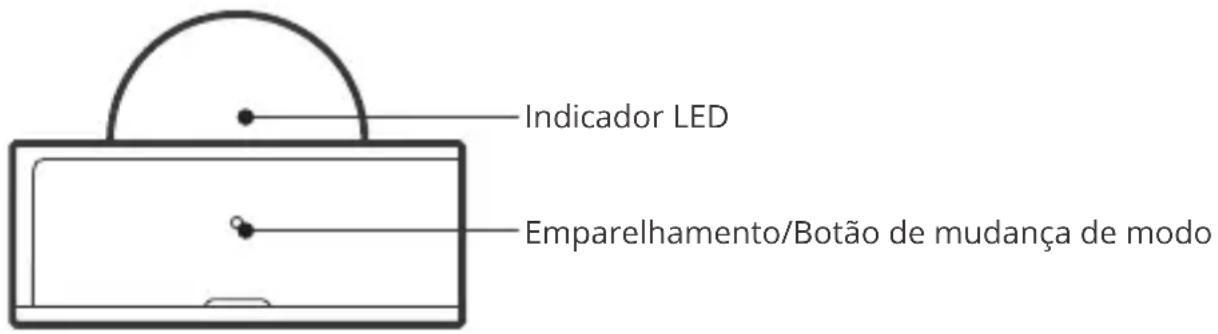

Introdução ao produto

Instruções do status do indicador LED

Status do indicador LED	Descrição de status
LED vermelho permanece aceso por 1s	Um movimento é detectado
LED vermelho permanece aceso por 5s Alternado	para o modo «Normal"
LED vermelho pisca duas vezes	Notificação de bateria fraca
O LED verde fica aceso por 5s	Mudou para o modo «Alerta"

Funções

O PIR3-RF é um sensor de movimento de baixo consumo, 433 MHz que pode detectar o movimento de objetos em tempo real. Conecte-o ao Bridge e você poderá criar uma cena inteligente para acionar outros dispositivos.

Baixo consumo

Detecção de movimento

Notificação push de alarme

Controle de compartilhamento (disponível para SONOFF 433 MHz RF Bridge)

Cenas inteligentes

Modos de Aplicação

O dispositivo está no modo "Normal" e "Alerta". O modo "Alerta" é definido pelo padrão de fábrica.

No modo "Alerta", pressione e segure o botão de mudança de modo por 5s até que o indicador LED fique vermelho sólido por 5s, o que significa que o dispositivo entra no modo "Normal".

No modo "Normal", pressione e segure o botão de mudança de modo por 5s até que o indicador LED fique verde sólido por 5s, o que significa que o dispositivo entra no modo "Alerta".

Modo "Normal":

Nenhum movimento é detectado dentro de 60s após a detecção anterior, e então a mensagem de alarme será disparada novamente se um movimento for detectado.

Se um movimento for detectado dentro de 60s, a contagem regressiva será resetada e reiniciada.

Modo "Alerta":

A contagem regressiva é alterada para 5s a partir de 60s em comparação com o modo "Normal". Se um movimento for detectado dentro de 5s, a contagem regressiva não será reiniciada. Isso significa que a mensagem de alarme será disparada uma vez a cada 5s e enviada para o seu celular quando um movimento for sempre detectado.
