Type de produit	Capteur de mouvement
Marque	Sonoff
Modèle	PIR3-RF
Alimentation	Pile bouton 3V (CR2450)
Fréquence de fonctionnement	433 MHz
Distance de détection	Jusqu'à 8 m (intérieur)
Angle de détection	100°
Température de travail	-10°C à 40°C
Humidité de travail	10-90% HR (sans condensation)
Matériau du boîtier	PC (polycarbonate)
Dimensions (L x l x h)	40 x 35 x 28 mm
Poids	Moins de 1 kg
Fonctions principales	Détection de mouvement, modes Normal et Alerte, notification de batterie faible
Connectivité	Compatible avec passerelle SONOFF 433 MHz RF Bridge
Application mobile	eWeLink (iOS et Android)
Installation recommandée	Hauteur < 2 m, éviter surfaces métalliques
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec
Sécurité	Utiliser uniquement pile CR2450, ne pas exposer à l'humidité
Pièces détachées et réparabilité	Pile de rechange CR2450 disponible

FOIRE AUX QUESTIONS - PIR3-RF Sonoff

Comment installer le capteur PIR3-RF ?

Fixez le capteur à l'aide du support adhésif 3M fourni ou achetez une base optionnelle. Installez-le à moins de 2 m de hauteur, sur une surface non métallique.

Comment appairer le PIR3-RF avec la passerelle ?

Dans l'application eWeLink, sélectionnez la passerelle, appuyez sur 'Ajouter' puis 'Alarme'. Un bip retentit. Appuyez brièvement sur le bouton d'appariement du capteur ou faites détecter un mouvement. La LED rouge s'allume 1s et la passerelle émet un bip-bip.

Quel type de pile utilise le PIR3-RF ?

Il utilise une pile bouton 3V de modèle CR2450.

Quelle est la portée de détection du capteur ?

La distance de détection maximale est de 8 mètres en intérieur, avec un angle de détection de 100°.

Comment changer le mode du capteur (Normal/Alerte) ?

Appuyez longuement (5s) sur le bouton de changement de mode. En mode 'Alerte', la LED reste rouge fixe 5s ; en mode 'Normal', elle reste verte fixe 5s.

Que signifie le clignotement rouge deux fois ?

C'est une notification de batterie faible. Remplacez la pile CR2450.

Peut-on utiliser le PIR3-RF sans passerelle ?

Non, il nécessite une passerelle compatible 433 MHz (comme SONOFF RF Bridge) pour communiquer avec l'application et déclencher des scènes.

Quelles sont les conditions de fonctionnement recommandées ?

Température de -10°C à 40°C, humidité 10-90% HR sans condensation. Évitez l'installation sur des surfaces métalliques.

Comment nettoyer le capteur ?

Utilisez un chiffon doux et sec. N'utilisez pas de produits chimiques ou abrasifs.

Où trouver la notice complète du PIR3-RF ?

La notice est disponible en téléchargement gratuit sur notice-facile.com. Vous pouvez également demander une traduction par email.

MODE D'EMPLOI PIR3-RF Sonoff

• Français---- 17-20

· Avertissement FCC----33

· Anglais---- 5-8

· Espagnol----13-16

· Italien---- 21-24

L'appareil peut être utilisé de manière intelligente en travaillant avec la passerelle SONOFF 433MHz FR pour communiquer avec d'autres appareils.

Le dispositif peut fonctionner avec d'autres passerelles prenant en charge le protocole sans fil 433MHz. Les informations détaillées sont conformes au produit final.

1. Télécharger l'application

Android™ & iOS

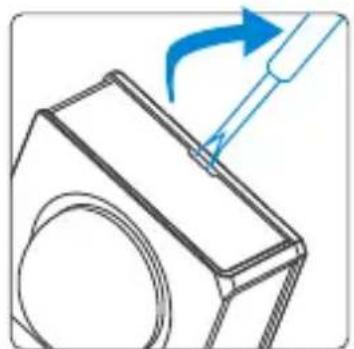

2. Retirez la feuille d'isolation de la batterie

Cet appareil existe en deux versions, à savoir avec batterie et sans batterie.

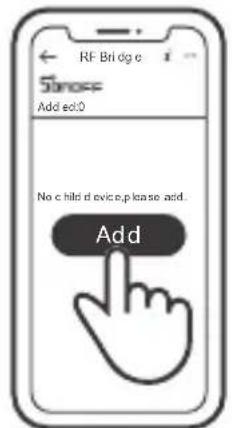

3. Ajouter des sous-appareils

Connecter la passerelle avant d'ajouter le sous-dispositif.

Lancez l'application eWeLink, sélectionnez le Passerelle que vous souhaitez apparier, appuyez sur « Ajouter » et sélectionnez « Alarme ». Vous entendrez alors un « Bip » qui vous indique que le Passerelle passe en mode d'appariement. Appuyez ensuite brièvement sur le bouton d'appariement de l'appareil (ou faites en sorte que l'appareil détecte le mouvement). Pour vous assurer que l'appariement est effectué avec succès, la LED rouge reste allumée pendant 1s et le Passerelle émet une alerte sonore « Bip-Bip ».

Si l'ajout a échoué, rapprochez le sous-appareil de la passerelle et essayez à nouveau.

Méthodes d'installation

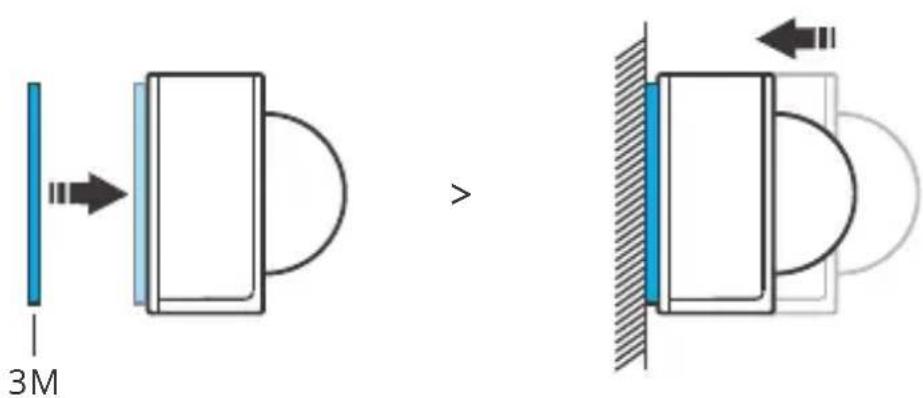

Méthode 1:

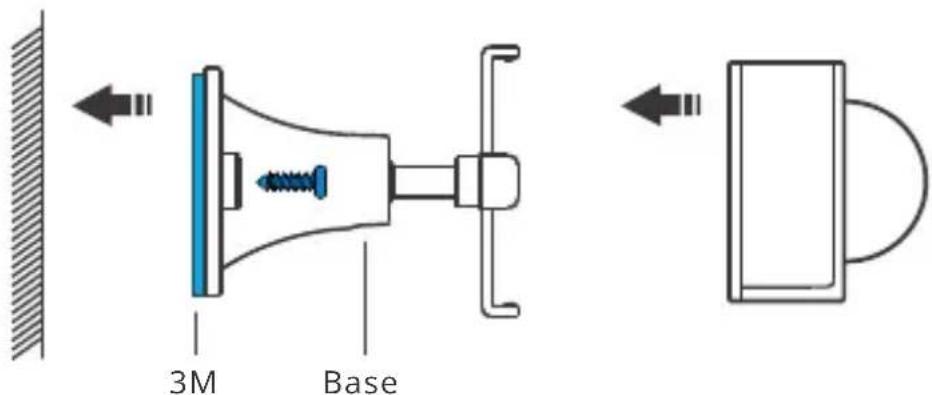

Méthode 2:

La base n'est pas incluse dans l'emballage, veuillez l'acheter séparément. Ne pas installer sur la surface métallique, sinon la distance de communication sans fil sera affectée. Le poids du dispositif est inférieur à 1 kg. Il est recommandé d'installer le dispositif à une hauteur inférieure à 2 m.

Caractéristiques techniques

Modèle	PIR3-RF
FR	433MHz
Alimentation électrique	Pile bouton 3V (modèle : CR2450)
Distance de détection	≤8m (espace intérieur)
Angle de détection	100°
Température de travail	-10°C~40°C
L'humidité de travail	10-90%HR (sans condensation)
Matériaux	PC
Dimensions	40x35x28mm

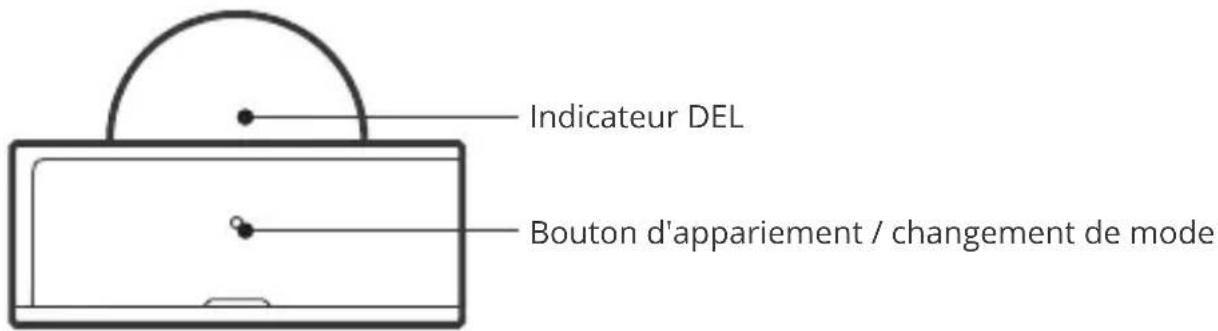

Présentation du produit

Instruction d'état du voyant LED

État des voyants LED	Instruction d'état
La LED rouge reste allumée pendant 1s	Un mouvement est détecté
La LED rouge reste allumée pendant 5 secondes	Elle passe en mode « Normal »
La LED rouge clignote deux fois	Notification de batterie faible
La LED verte reste allumée pendant 5 secondes	Elle passe en mode « Alerte »

Caractéristiques

PIR3-RF est un capteur de mouvement 433MHz à faible consommation d'énergie qui peut détecter le mouvement des objets en temps réel. Connectez-le avec la passerelle et vous pouvez créer une scène intelligente pour déclencher d'autres appareils.

Faible consommation

Détection de mouvements

Notification de déclenchement d'alarme

Partage de commande (Disponible pour SONOFF 433MHz RF Bridge)

Scènes intelligentes

Modes d'application

L'appareil dispose des modes « Normal » et « Alerte ». Le mode « Alerte » est défini par défaut en usine.

En mode « Alerte », appuyez longuement sur le bouton de changement de mode pendant 5s jusqu'à ce que le voyant LED reste rouge fixe pendant 5s, ce qui signifie que l'appareil passe en mode « Normal ».

En mode « Normal », appuyez longuement sur le bouton de changement de mode pendant 5s jusqu'à ce que le voyant LED reste vert fixe pendant 5s, ce qui signifie que l'appareil passe en mode « Alerte ».

Mode « Normal » :

Aucun mouvement n'est détecté dans les 60s suivant la détection précédente, puis le message d'alarme se déclenche à nouveau si un mouvement est détecté. Si un mouvement est détecté dans les 60s, le compte à rebours sera réinitialisé et recommencera.

Mode «Alerte» :

Le compte à rebours passe de 60s à 5s par rapport au mode « Normal ». Si un mouvement est détecté dans les 5s, le compte à rebours ne sera pas réinitialisé. Cela signifie que le message d'alarme sera déclenché une fois toutes les 5s et poussé vers votre téléphone mobile lorsqu'un mouvement est toujours détecté.
