PIR3-RF - Bewegungsmelder Sonoff - Kostenlose Bedienungsanleitung

Produkttyp	Bewegungssensor
Marke	Sonoff
Modell	PIR3-RF
Stromversorgung	3V-Knopfzelle (CR2450)
Betriebsfrequenz	433 MHz
Erfassungsreichweite	Bis zu 8 m (Innenbereich)
Erfassungswinkel	100°
Betriebstemperatur	-10°C bis 40°C
Betriebsluftfeuchtigkeit	10-90% RH (ohne Kondensation)
Gehäusematerial	PC (Polycarbonat)
Abmessungen (L x B x H)	40 x 35 x 28 mm
Gewicht	Weniger als 1 kg
Hauptfunktionen	Bewegungserkennung, Normal- und Alarmmodus, Benachrichtigung bei schwachem Akku
Konnektivität	Kompatibel mit SONOFF 433 MHz RF Bridge Gateway
Mobile App	eWeLink (iOS und Android)
Empfohlene Installation	Höhe < 2 m, Metalloberflächen vermeiden
Wartung und Reinigung	Mit einem weichen, trockenen Tuch reinigen
Sicherheit	Nur CR2450-Batterie verwenden, nicht Feuchtigkeit aussetzen
Ersatzteile und Reparierbarkeit	Ersatzbatterie CR2450 erhältlich

Häufig gestellte Fragen - PIR3-RF Sonoff

Wie installiere ich den PIR3-RF-Sensor?

Befestigen Sie den Sensor mit der mitgelieferten 3M-Klebefolie oder kaufen Sie eine optionale Basis. Installieren Sie ihn in einer Höhe von weniger als 2 m auf einer nichtmetallischen Oberfläche.

Wie koppele ich den PIR3-RF mit dem Gateway?

Wählen Sie in der eWeLink-App das Gateway aus, tippen Sie auf 'Hinzufügen' und dann auf 'Alarm'. Ein Piepton ertönt. Drücken Sie kurz die Koppeltaste des Sensors oder lösen Sie eine Bewegungserkennung aus. Die rote LED leuchtet 1 s auf und das Gateway gibt zwei Pieptöne ab.

Welchen Batterietyp verwendet der PIR3-RF?

Er verwendet eine 3V-Knopfzelle vom Typ CR2450.

Wie groß ist die Erfassungsreichweite des Sensors?

Die maximale Erfassungsreichweite beträgt 8 Meter im Innenbereich bei einem Erfassungswinkel von 100°.

Wie ändere ich den Sensormodus (Normal/Alarm)?

Halten Sie die Modustaste 5 Sekunden lang gedrückt. Im 'Alarm'-Modus leuchtet die LED 5 s lang rot; im 'Normal'-Modus leuchtet sie 5 s lang grün.

Was bedeutet das zweimalige rote Blinken?

Dies ist eine Benachrichtigung über schwache Batterie. Ersetzen Sie die CR2450-Batterie.

Kann der PIR3-RF ohne Gateway verwendet werden?

Nein, er benötigt ein kompatibles 433-MHz-Gateway (wie SONOFF RF Bridge), um mit der App zu kommunizieren und Szenen auszulösen.

Welche Betriebsbedingungen werden empfohlen?

Temperatur von -10°C bis 40°C, Luftfeuchtigkeit 10-90% RH ohne Kondensation. Vermeiden Sie die Installation auf Metalloberflächen.

Wie reinige ich den Sensor?

Verwenden Sie ein weiches, trockenes Tuch. Verwenden Sie keine chemischen oder scheuernden Reinigungsmittel.

Wo finde ich die vollständige Anleitung für den PIR3-RF?

Die Anleitung steht auf notice-facile.com zum kostenlosen Download zur Verfügung. Sie können auch eine Übersetzung per E-Mail anfordern.

BEDIENUNGSANLEITUNG PIR3-RF Sonoff

Das Gerät kann intelligent betrieben werden, indem man mit dem SONOFF 433MHz HF Gateway arbeitet, um mit anderen Geräten zu kommunizieren.

Das Gerät kann mit anderen Gateways zusammenarbeiten, die das drahtlose 433MHz-Protokoll unterstützen. Detaillierte Informationen sind in Übereinstimmung mit dem Endprodukt.

Betriebsanweisung

1. APP herunterladen

Android™ & iOS

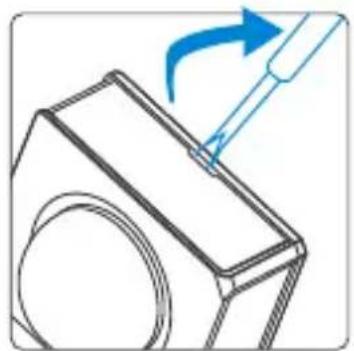

1. Ziehen Sie die Batterieisolierungsfolie heraus

Das Gerät ist in der Version mit Batterie und ohne Batterie verfügbar.

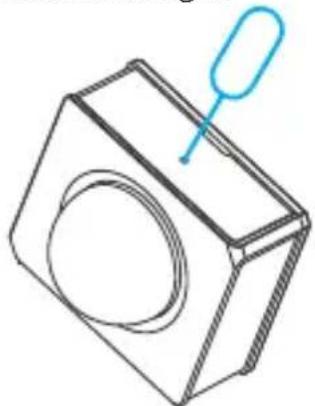

1. Untergeräte hinzufügen

Schließen Sie das Gateway an, bevor Sie das Untergerät hinzufügen

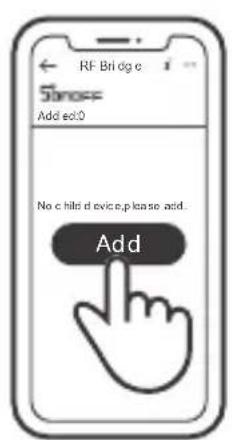

Starten Sie die eWeLink APP, wählen Sie die zu paarende Gatewa aus, tippen Sie auf „Hinzufügen“ und wählen Sie „Alarm“ aus. Anschließend hören Sie einen „Piepton“, der anzeigt, dass die Gatewa in den Paarungsmodus wechselt. Drücken Sie dann kurz die Paarungstaste auf dem Gerät (oder lassen Sie das Gerät die Bewegung erkennen), damit die Paarung erfolgt, sobald die rote LED für 1 Sek lang weiter leuchtet und die Gatewa einen „Piepton“ -Ton abgibt.

Wenn das Hinzufügen fehlgeschlagen ist, bewegen Sie das Untergerät näher an das Gateway und versuchen Sie es erneut.

Installationsmethoden

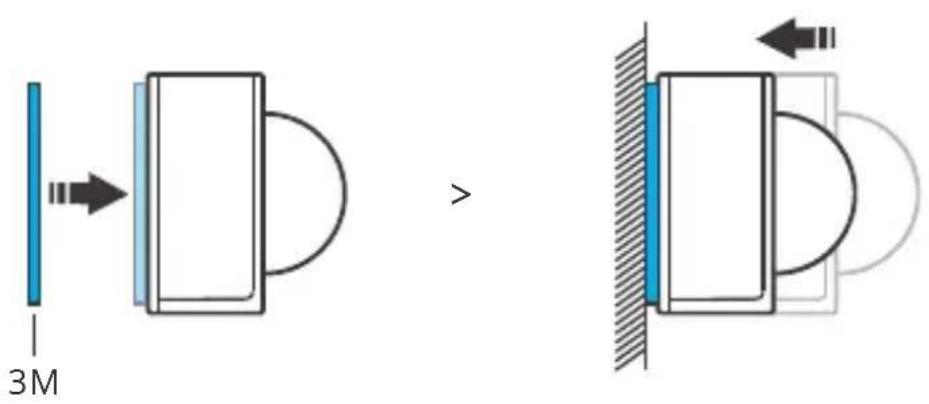

Methode 1:

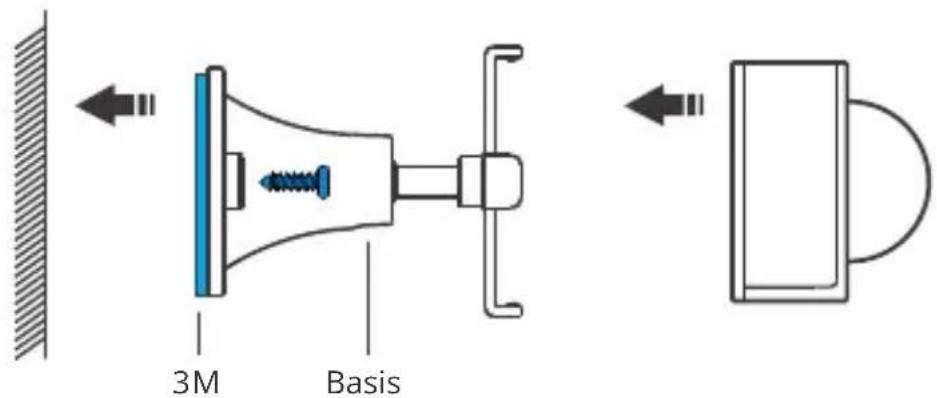

Methode 2:

Die Basis ist nicht im Lieferumfang enthalten, bitte separat erwerben.
Installieren Sie das Gerät nicht auf der Metalloberfläche, da es sonst die Entfernung der drahtlosen Kommunikation beeinträchtigt.
Das Gerätegewicht beträgt weniger als 1 kg. Es wird eine Installationshöhe von weniger als 2 m empfohlen.

Technische Daten

Model	PIR3-RF
HF	433MHz
Stromversorgung	3V-Tastenzelle (Modell: CR2450)
Erkennungsentfernung	≤8m (Innenbereich)
Erfassungswinkel	100°
Arbeitstemperatur	-10°C~40°C
Luftfeuchtigkeit bei der Arbeit	10-90% Luftfeuchtigkeit (nicht kondensierend)
Materialien	PC
Abmessungen	40x35x28mm

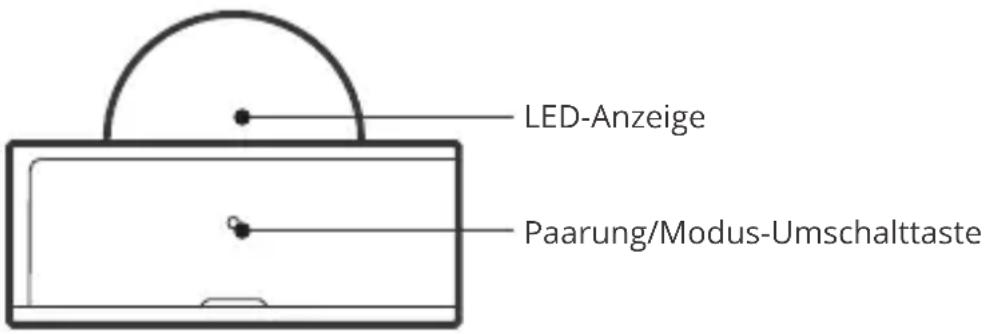

Produktvorstellung

LED-Anzeige Statusanzeige Anweisung

Status der LED-Anzeige	Status-Anweisung
Die rote LED leuchtet 1 Sek lang	Eine Bewegung wird erkannt
Die rote LED leuchtet 5 Sek lang	Der „Normal“-Modus wurde eingeschaltet
Die rote LED blinkt zweimal	Anzeige bei niedrigem Batteriestand
Die grüne LED leuchtet 5 Sek lang	Der „Alarm“-Modus wurde eingeschaltet

Merkmale

PIR3-RF ist ein energiesparender 433MHz-Bewegungssensor, der die Bewegung von Objekten in Echtzeit erkennen kann. Verbinden Sie ihn mit dem Gateway, und Sie können eine intelligente Szene erstellen, um andere Geräte auszulösen.

Niedrige

Energie

Bewegungserkennung Alarm-

Push- Benachrichtigung

Steuerung teilen (verfügbar für die SONOFF 433MHz RF Bridge)

Intelligente Szenarien

Anwendungsmodi

Das Gerät verfügt über die Modi „Normal“ und „Alarm“. Der „Alarm“-Modus ist werksseitig voreingestellt.

Im „Alarm“-Modus drücken Sie die Modus-Umschalttaste 5 Sekunden lang, bis die LED-Anzeige 5 Sekunden lang rot leuchtet, was bedeutet, dass das Gerät in den „Normal“-Modus wechselt.

Im „Normal“-Modus drücken Sie die Modus-Umschalttaste 5 Sekunden lang, bis die LED-Anzeige 5 Sekunden lang grün leuchtet, was bedeutet, dass das Gerät in den „Alarm“-Modus wechselt.

„Normal“-Modus:

Wenn innerhalb von 60 Sekunden nach der letzten Erkennung keine Bewegung erkannt wird, wird die Alarmmeldung erneut ausgelöst, wenn eine Bewegung erkannt wird. Wenn innerhalb von 60 Sekunden eine Bewegung erkannt wird, wird die Rückwärtszählung zurückgesetzt und beginnt von neuem.

„Alarm"-Modus:

Die Rückwärtszählung wird im Vergleich zum „Normal“-Modus von 60 Sekunden auf 5 Sekunden geändert. Wenn innerhalb von 5 Sekunden eine Bewegung erkannt wird, wird die Rückwärtszählung nicht zurückgesetzt. Das bedeutet, dass die Alarmmeldung einmal alle 5 Sekunden ausgelöst und an Ihr Handy gesendet wird, wenn immer eine Bewegung erkannt wird.
