L1 Lite - Beleuchtung Sonoff - Kostenlose Bedienungsanleitung

Produkttyp	Intelligentes RGBW-LED-Band
Marke	Sonoff
Modell	L1 Lite
Verfügbare Längen	2 m (L1-2M) oder 5 m (L1-5M / L1 Lite-5M-EU / L1 Lite-5M-US)
Gewicht (geschätzt für 5 m)	Ca. 300 g (Band + Controller)
Stromversorgung	Netzadapter 100-240 V AC, Ausgang 12 V DC 2 A (max. 24 W)
Leistungsaufnahme	24 W (max)
Konnektivität	Wi-Fi 2,4 GHz (IEEE 802.11 b/g/n)
App	eWeLink (iOS und Android)
Hauptfunktionen	Sprachsteuerung (Alexa, Google Home), Timer, Countdown, reaktiver Musikmodus, 16 Millionen Farben, IR-Fernbedienung mit 24 Tasten
Schutzart	IP20 (nur für Innenräume)
Abstrahlwinkel	120°
Anzahl der LEDs pro Meter	30 LED/m
LED-Typ	SMD5050 RGBW
Lichtstrom	≥ 300 Lumen/m
Betriebstemperatur	-15 °C bis 50 °C
Betriebsfeuchte	≤ 95 % RH
Lebensdauer	> 25.000 Stunden
Lichtabfall	Weniger als 3 % nach 1.000 Stunden
Material	Flexible Leiterplatte (FPC)
Pflege und Reinigung	Oberfläche vor der Installation reinigen. Vor der Reinigung vom Stromnetz trennen.
Sicherheit	Mit der angegebenen Spannung verwenden. LEDs nicht zerlegen. An einem belüfteten Ort installieren.
Ersatzteile und Reparierbarkeit	Netzadapter, Fernbedienung, Wi-Fi-Controller. Werkseinstellung möglich (Taste ON 5 s lang drücken).

Häufig gestellte Fragen - L1 Lite Sonoff

Wie koppele ich das LED-Band mit der eWeLink-App?

Schalten Sie das Band ein. Drücken Sie die ON-Taste an der Fernbedienung 5 Sekunden lang, bis das Band blinkt. Öffnen Sie die eWeLink-App, tippen Sie auf +, wählen Sie Schnellkopplung und folgen Sie den Anweisungen.

Was tun, wenn die App das LED-Band nicht findet?

Versuchen Sie den kompatiblen Kopplungsmodus: Nachdem Sie das Band zum Blinken gebracht haben (5 s lang gedrückt), drücken Sie erneut 5 s, bis es schnell blinkt. Wählen Sie in der App Kompatibler Kopplungsmodus, verbinden Sie sich mit dem Wi-Fi ITEAD-***** mit dem Passwort 12345678, kehren Sie dann zur App zurück und tippen Sie auf Weiter.

Wie setze ich das LED-Band auf die Werkseinstellungen zurück?

Drücken Sie die ON-Taste an der Fernbedienung 5 Sekunden lang, bis das Band blinkt. Dies zeigt an, dass das Gerät erfolgreich zurückgesetzt wurde und in den Schnellkopplungsmodus wechselt.

Die Fernbedienung funktioniert nicht, was tun?

Überprüfen Sie die Batterie der Fernbedienung (Typ CR2025, 3 V). Ersetzen Sie sie bei Bedarf. Stellen Sie sicher, dass die Fernbedienung auf den IR-Empfänger des LED-Bands gerichtet ist und kein Hindernis im Weg ist.

Kann ich das LED-Band mit Alexa oder Google Home steuern?

Ja, nachdem Sie das Band in der eWeLink-App gekoppelt haben, können Sie Ihr eWeLink-Konto mit Amazon Alexa oder Google Assistant verbinden, um die Sprachsteuerung zu nutzen.

Wie aktiviere ich den reaktiven Musikmodus?

Wählen Sie in der eWeLink-App Ihr Gerät aus und wählen Sie dann den Modus Musik. Das LED-Band reagiert auf den Ton, der vom Mikrofon Ihres Smartphones aufgenommen wird.

Das LED-Band blinkt zufällig oder leuchtet nicht richtig.

Dies kann an einer instabilen Wi-Fi-Verbindung oder einer unzureichenden Stromversorgung liegen. Stellen Sie sicher, dass das 12-V-2-A-Netzteil richtig angeschlossen ist. Versuchen Sie, das Gerät zurückzusetzen und erneut zu koppeln.

Kann ich das LED-Band auf die gewünschte Länge zuschneiden?

Ja, das Band kann alle 100 mm (alle 3 LEDs) entlang der Schnittmarken geschnitten werden. Schneiden Sie nur an den markierten Stellen, um die Schaltkreise nicht zu beschädigen.

Wie ändere ich die Farbe der LEDs?

Verwenden Sie die Fernbedienung: die Tasten R (rot), G (grün), B (blau), W (weiß) und den Farbwähler. Sie können auch über die eWeLink-App aus 16 Millionen Farben wählen.

Wird das LED-Band normalerweise heiß?

Ja, es erzeugt im Betrieb Wärme. Installieren Sie es an einem belüfteten Ort, um die Wärme abzuleiten. Decken Sie es nicht mit brennbaren Materialien ab.

BEDIENUNGSANLEITUNG L1 Lite Sonoff

1. Reinigen Sie die Oberfläche

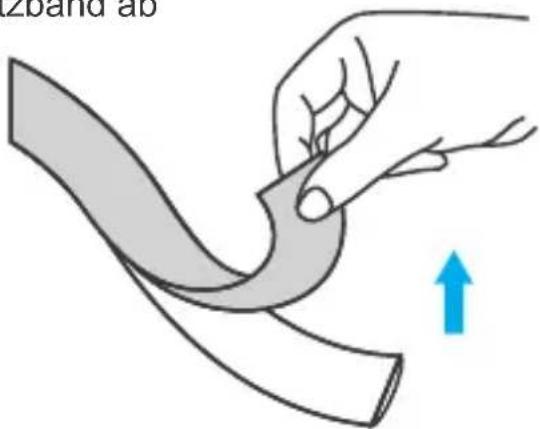

1. Reißen Sie das Schutzband ab

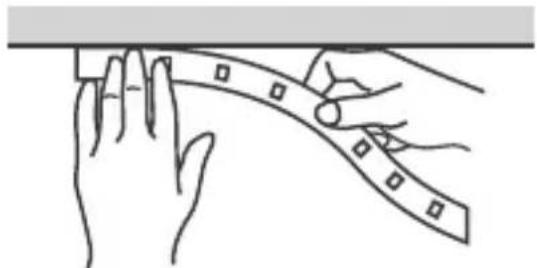

1. Kleben Sie es an die Oberfläche

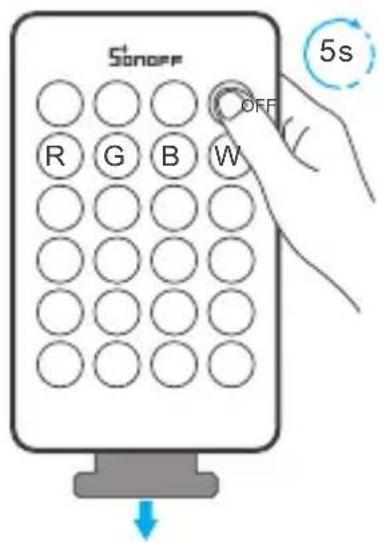

1. Ziehen Sie die Isolierabdeckung heraus, dann drücken Sie 5 Sekunden lang die Taste „Ein“, bis der Lichtstreifen „blinkt“, dies zeigt an, dass es in den Schnellkopplungsmodus übergeht.

Das Gerät verlässt den Schnell-Kopplungsmodus, wenn es nicht innerhalb von 3 Minuten gekoppelt wird. Wenn Sie wieder in diesen Modus eintreten möchten, drücken Sie die „Ein“-Taste auf der Fernbedienung 5 Sekunden lang, bis der Lichtstreifen „blinkt“, und lassen Sie dann los.

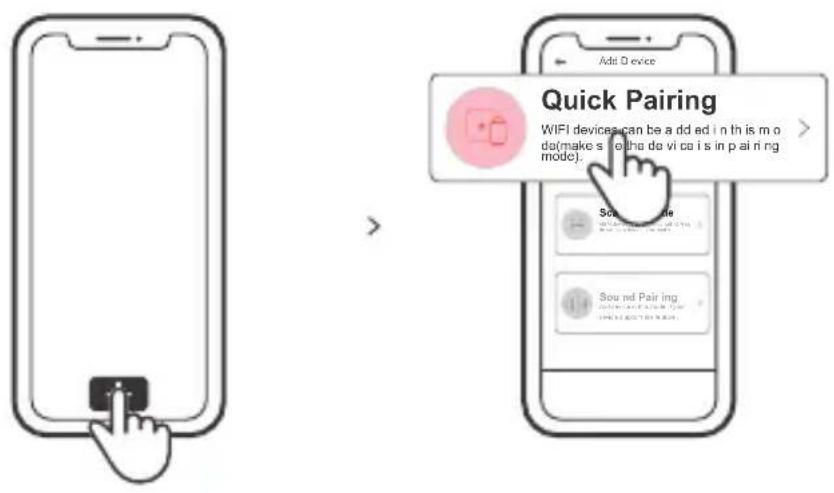

1. Tippen Sie auf „+“, wählen Sie „Schnellkopplung“ und arbeiten Sie dann gemäß der Aufforderung auf der app.

Kompatibler Kopplungsmodus

Wenn Sie nicht in den Schnellkopplungsmodus (Touch) gelangen, versuchen Sie bitte den „Kompatibler Kopplungsmodus“ zum Koppeln.

1 Halten Sie die „Ein“-Taste auf der Fernbedienung gedrückt 5 Sekunden lang, bis das Gerät „blinkt“, und lassen Sie sie los. Drücken Sie diese Taste erneut 5 Sekunden lang, bis der Gerätestatus von „blinkend“ auf „schnell blinkend“ wechselt, danach geht das Gerät in den schnellen Kompatibilitätsmodus über.
2 Tippen Sie auf „+“ und wählen Sie „Kompatibler Kopplungsmodus“ auf der APP.

Wählen Sie Wi-Fi SSID mit ITEAD-***** und geben Sie das Passwort 12345678 ein, und gehen Sie dann zurück zu eWeLink APP und tippen Sie auf „Weiter“. Seien Sie geduldig, bis die Kopplung abgeschlossen ist.

Technische Daten

Modell: L1-2M/L1-5M/L1 Lite-5M-EU/L1 Lite-5M-US

LED-Lichtbänder

Eingangsspannung	DC 12V	LED ANZAHL	30LEDs/m
Lichtstrom	≥slant 300 Lumen/m	Lebensdauer	>25000 Betriebsstunden
Strahlungswinkel	L1: 140° L1 Lite: 120°	Betriebstemperatur	-15°C ~ 50°C
Betriebsfeuchtigkeit	≤slant 95%	IP-Schutzklasse	L1: IP65L1 Lite: IP20
Material	FPCB
Lichtzerfall	Weniger als 3 % nach 1000 Stunden konstanter Arbeit

Netzteil

Eingang	100-240V AC 50/60Hz 0.6A Max	Ausgang	DC 12V 2000mA(24W)
Schutz	Überspannung, Überlastung, Übertemperatur

WLAN-Controller

Eingang	DC 5-24V	Leistung	144W
Fernbedienung	IR-Fernbedienung mit 24 Tasten	Fernbedienungsbatterie	3V(CR2025)
WLAN-Standard	IEEE 802.11 b/g/n 2.4GHz	Betriebssysteme	Android & iOS

Funktionen des Smart LED-Lichtbandes

• SMD5050 LED-Perlen; FPCB-Leiterplatte; je 3 LED-Leuchten in einem Segmen
  • Hauptlichtfarben: rot / blau / grün

App Fernbedienug

Sprachsteuerung Einzel-/Countdown-Timer

Freigabesteuerung

Auf Musik reaktiver Modus

16M Farben

Fernsteuerung

Farbpicker

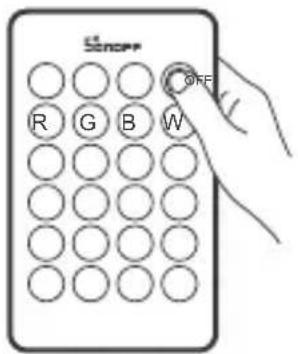

Zurücksetzen auf Werkseinstellungen

Halten Sie die „Ein“-Taste auf der Fernbedienung 5 Sekunden gedrückt, bis das Gerät zu blinken beginnt. Dies zeigt, dass das Gerät erf o lg r ei c h z u r ü c kg e setzt und es ge ht i nden Schnellkopplungsmodus über.

Wenn das Lichtband in einem neuen Netzwerk verwendet wird, muss es zuerst auf die Werkseinstellungen zurückgesetzt und dann im neuen Netzwerk neu eingestellt werden.

1. Stellen Sie vor der Verwendung dieses Produktes sicher, dass Ihre Netzspannung mit der Betriebsspannung dieses Produktes übereinstimmt. Die Verwendung dieses Produkts mit einer anderen als der angegebenen Spannung kann das Produkt beschädigen und Sicherheit beeinträchtigen.
2. Die LED-Lichtquellen können nicht geändert werden, bitte bauen Sie sie nicht ab.
3. Im laufenden Betrieb erzeugt das Lichtband Wärme und ist daher in einer belüfteten Umgebung zur Wärmeableitung zu verwenden.

Betriebsanweisung
