L1 Lite - Освещение Sonoff - Бесплатное руководство пользователя

Тип продукта	Умная лента RGBW LED
Бренд	Sonoff
Модель	L1 Lite
Доступные длины	2 м (L1-2M) или 5 м (L1-5M / L1 Lite-5M-EU / L1 Lite-5M-US)
Вес (оценка для 5 м)	Примерно 300 г (лента + контроллер)
Питание	Сетевой адаптер 100-240 В AC, выход 12 В DC 2 A (макс. 24 Вт)
Потребление	24 Вт (макс.)
Подключение	Wi-Fi 2,4 ГГц (IEEE 802.11 b/g/n)
Приложение	eWeLink (iOS и Android)
Основные функции	Голосовое управление (Alexa, Google Home), таймер, обратный отсчёт, реакция на музыку, 16 миллионов цветов, ИК-пульт 24 кнопки
Степень защиты	IP20 (только внутреннее использование)
Угол луча	120°
Количество светодиодов на метр	30 LED/м
Тип светодиода	SMD5050 RGBW
Световой поток	≥ 300 люмен/м
Рабочая температура	от -15 °C до 50 °C
Рабочая влажность	≤ 95 % RH
Срок службы	> 25 000 часов
Снижение яркости	Менее 3 % после 1 000 часов
Материал	Гибкая печатная плата (FPC)
Обслуживание и очистка	Очистите поверхность перед установкой. Отключайте перед очисткой.
Безопасность	Используйте с указанным напряжением. Не разбирайте светодиоды. Устанавливайте в вентилируемом месте.
Запчасти и ремонтопригодность	Сетевой адаптер, пульт, Wi-Fi контроллер. Возможен сброс до заводских настроек (удерживать кнопку ON 5 сек).

Часто задаваемые вопросы - L1 Lite Sonoff

Как подключить ленту к приложению eWeLink?

Включите ленту. Нажмите и удерживайте кнопку ON на пульте в течение 5 секунд, пока лента не начнет мигать. Откройте приложение eWeLink, нажмите +, выберите Быстрое подключение и следуйте инструкциям.

Что делать, если приложение не находит ленту?

Попробуйте совместимый режим подключения: после того как лента замигает (удерживайте 5 сек), нажмите снова 5 сек, пока она не начнет мигать быстро. В приложении выберите Совместимый режим подключения, подключитесь к Wi-Fi ITEAD-***** с паролем 12345678, затем вернитесь в приложение и нажмите Далее.

Как сбросить ленту до заводских настроек?

Нажмите и удерживайте кнопку ON на пульте в течение 5 секунд, пока лента не начнет мигать. Это означает, что устройство успешно сброшено и переходит в режим быстрого подключения.

Пульт не работает, что делать?

Проверьте батарейку пульта (тип CR2025, 3 В). При необходимости замените её. Убедитесь, что пульт направлен на ИК-приёмник ленты и нет препятствий.

Можно ли управлять лентой через Alexa или Google Home?

Да, после подключения ленты в приложении eWeLink вы можете связать свою учётную запись eWeLink с Amazon Alexa или Google Assistant для голосового управления.

Как включить режим реакции на музыку?

В приложении eWeLink выберите ваше устройство, затем выберите режим Музыка. Лента будет реагировать на звук, улавливаемый микрофоном вашего смартфона.

Лента мигает хаотично или не включается должным образом.

Это может быть связано с нестабильным Wi-Fi или недостаточным питанием. Убедитесь, что адаптер 12 В 2 А подключен правильно. Попробуйте сбросить устройство и подключить заново.

Можно ли обрезать ленту до нужной длины?

Да, ленту можно резать каждые 100 мм (каждые 3 светодиода) по меткам разреза. Режьте только в указанных местах, чтобы не повредить цепи.

Как изменить цвет светодиодов?

Используйте пульт: кнопки R (красный), G (зеленый), B (синий), W (белый) и селектор цветов. Вы также можете выбрать из 16 миллионов цветов через приложение eWeLink.

Лента греется – это нормально?

Да, она выделяет тепло при работе. Устанавливайте её в вентилируемом месте для отвода тепла. Не накрывайте её горючими материалами.

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ L1 Lite Sonoff

Инструкция по эксплуатации

1. Очистить поверхность

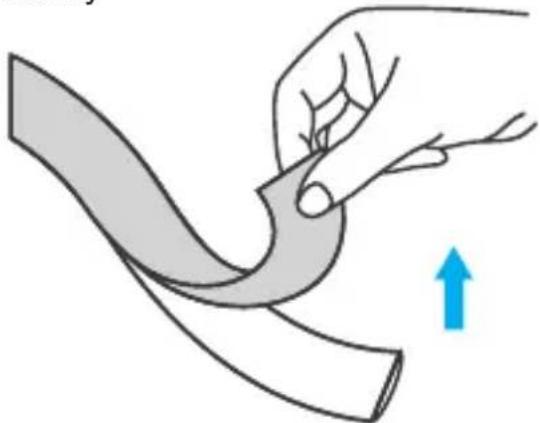

1. Удалить защитную пленку

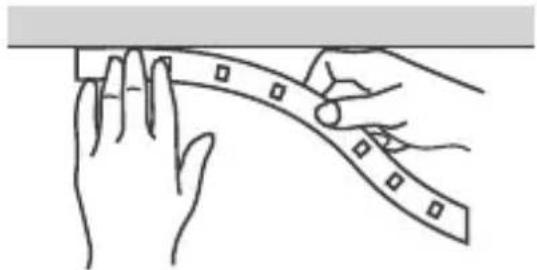

1. Прижать ленту к поверхности

! Можно разрезать через каждые 100 мм

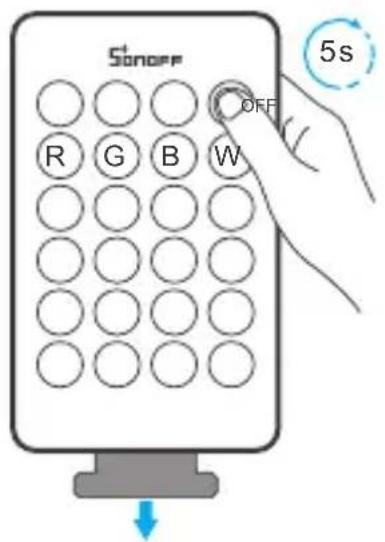

1. Вытяните изоляционный лист, затем нажмите и удерживайте кнопку «Вкл» в течение 5 секунд, пока индикатор не начнет «мигать», что означает переход в режим быстрого сопряжения.

Если сопряжение не будет выполнено в течение 3 минут, устройство выйдет из режима быстрого сопряжения. Если Вы хотите снова войти в данный режим, нажмите и удерживайте кнопку «Вкл» на пульте ДУ в течение 5 секунд, пока индикатор не начнет «мигать», и затем отпустите.

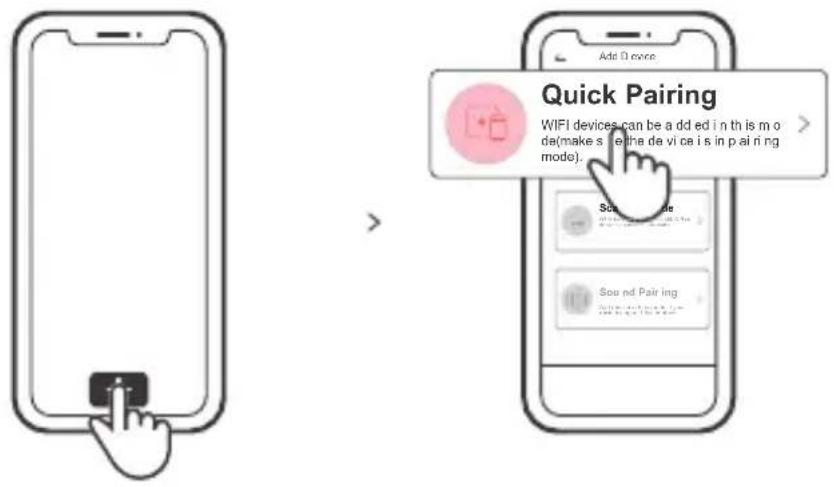

1. Коснитесь «+» и выберите «Быстрое связывание», затем выполняйте действия после появления подсказки в приложении.

Режим совместимого соединения

Если вход в режим быстрого связывания устройств (касание) выполнить не удалось, для установки связи попробуйте «Режим совместимого соединения».

1 Выполняйте долгое нажатие на кнопку «оп» на пульте дистанционного удерживайте ее в течение 5 секунд, пока устройство не начнет «мигать», затем отпустите. Повторно выполняйте долгое нажатие на кнопку в течение 5 секунд, пока состояние устройства не изменится с «мигающего» на «быстро мигающее». После этого устройство переходит в режим быстрой совместимости.
2 Коснитесь «+» и выберите «Режим совместимого соединения» в приложении.

Выберите SSID Wi-Fi в ITEAD-****** и введите пароль 12345678, затем вернитесь в приложение eWeLink и коснитесь «Далее». Подождите некоторое время, пока не завершится установка соединения.

Технические характеристики

Модель: L1-2M/L1-5M/L1 Lite-5M-EU/L1 Lite-5M-US

Светодиодная лента

Входное напряжение	DC 12V	КОЛ-BO LED	30 LEDs/m
Световой поток ≥slant 300 Люмен/м		Срок жизни	>25000 часов
Рабочая влажность	≤slant 95%	Рабочая температура	-15°C ~ 50°C
Угол луча	L1: 140° L1 Lite: 120°	Класс защиты	L1: IP65L1 Lite: IP20
Материал	FPCB
Ослабление индик атора	Менее 3% после 1000 часов непрерывной работы

Адаптер питания

Вход	100-240В пер. тока 50/60Гц 0.6А Макс.	Выходное напряжение	DC 12В 2000mA(24W)
Защита	защита от перенапряжения, защита от перегрузки, защита от перегрева

Контроллер Wi-Fi

Входное напряжение	DC 5-24B	мощность	144W
Пульт дистанционного управления	24 кнопки, ИК-ПДУ	Батарейка пульта дистанционного управления	3B(CR2025)
Wi-Fi	IEEE 802.11 b/g/n 2.4GHz	Операционные системы	Android & iOS

Особенности светодиодной ленты

• Светодиоды SMD5050; Основа FPCB; 3 светодиода в одном сегменте
• Основные цвета света: красный/синий/зеленый

Управ. прилож. Управл. голосом

Изолированный таймер/ таймер обратного отсчета
Доступ д/управл.

Режим реагирования на музыку

16 миллионов цветов

Дистанционное управление

Селектор цвета

Сброс до заводских настроек

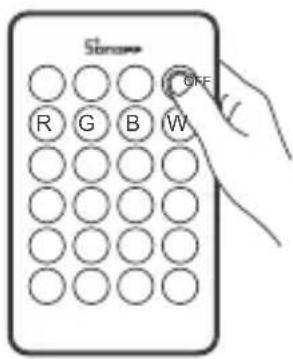

Выполняйте долгое нажатие на кнопку «вкл» на пульте дистанционного удерживайте ее в течение 5 секунд, пока устройство не начнет мигать. Это означает, что устройство успешно сброшено и входит в режим быстрой установки соединения.

☐ Когда светодиодная лента используется в новой сети, она должна быть сначала сброшена до заводских настроек, а затем снова настроена в новой сети.

Предупреждение о безопасности

1. Пр е жде ч е м ис п о л ь зовать этот п р од у к т, уб еди тесь, что ва ш е нап ряжен и е соответствует раб очем у напряжени ю этого прод укта. И спользование этого продукта с напряжением, отличным от указанного, может повредить изделие и вызвать угрозу безопасности.
2. светодиодные источники света неразборные, пожалуйста, не пытайтесь разобрать их.
3. Когда светодиодная лента работает, она выделяет тепло, поэтому, пожалуйста, используйте её с вентиляцией для рассеивания тепла.
